MODE D'EMPLOI CK3400 LS-GPS PARROT

3200 LS-COLOR / 3400 LS-GPSNotice d'utilisation - Guide d'utilisateur

INTRODUCTION

La technologie Bluetooth® permet d'établier des communications voix et données via une liaison radio courte distance.

Elle permet à de nombreux équipements électroniques de communiquer entre eux, notamment les téléphones et les kits mains-libres.

Parrot tire bénéfice des ses longues années d'expérience en traitement du signal et reconnaissance vocale pour introduire un kit mains-libres avec une qualité audio supérieure lors des communications.

Merci d'avoir acheté un kit mains-libres Parrot. Avec le Parrot 3200 LS-Color vous allez pouvoir passer des appelés téléphoniques depuis votre voiture en gardant les mains sur le volant.

Avec son interface couleur et son fond d'écran personnelisable, le Parrot 3200 LS-Color est le kit mains-libres le plus agréable à utiliser.

Il fonctionne comme une veritable extension de votre téléphone portable.

Nos esperons qu'il vous donnera entiere satisfaction

CONTENU DE L'EMBALLAGE

Ecran LCD couleur.
Cable d'installation.
Boitier électronique.
Notice d'utilisation.
Supports de fixation.
Microphone.

INSTALLATION

Choisissez d'abord l'emplacement de I'écran couleur dans l'habitacle de votre vehicule. Nous vous conseillons de le positionner au centre de cette tableau de bord ou proche de vous.

Assurez-vous d'avoir un bon angle de vue sur l'écran et que celui-ci ne gène pas votre vision de la route. Une fois le kit mains-libres complètement installé et mis en service vous pourrait regler la luminosité de l'écran. La prise du micro s'installée au-dessous au besoin. Directement sur le côte de l'écran, ou sur le cable connecté sur le dessous de l'écran. Le micro se positionné sur la gauche du rétroviseur pour une meilleure qualité audio.

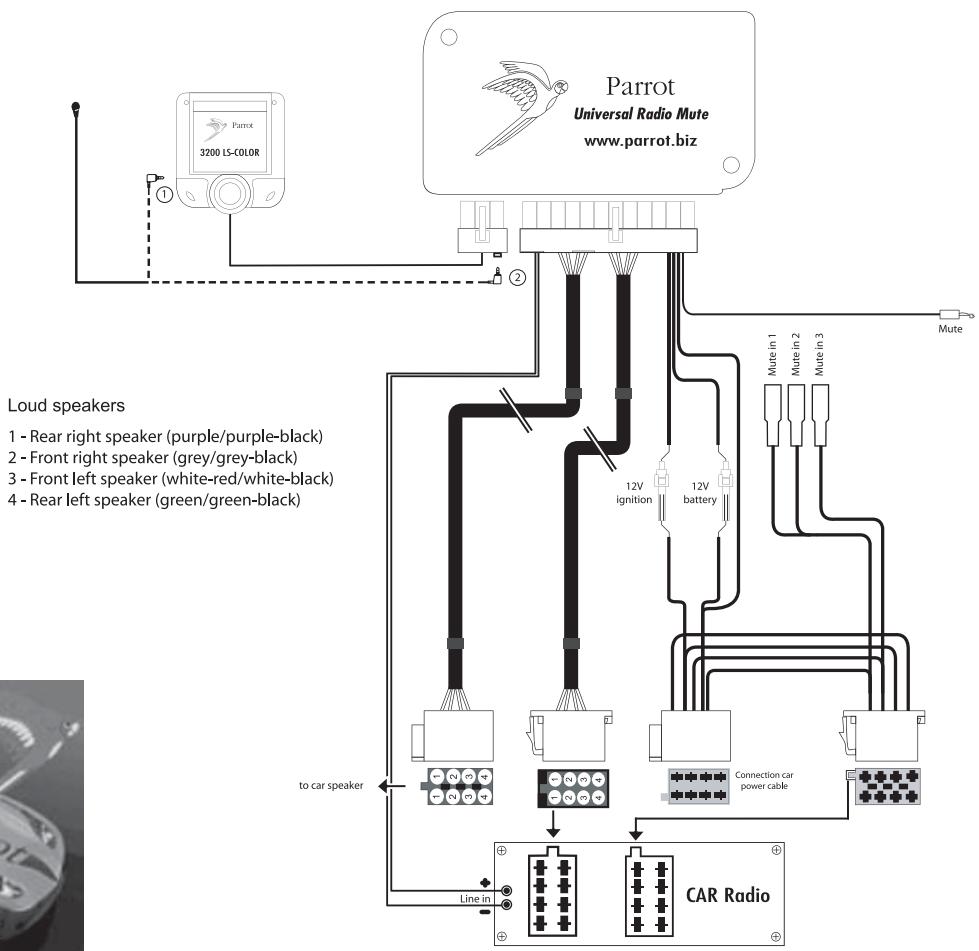

Le cable d'installation est équipé de connecteurs " ISO ", ainsi qu'une sortie " line out " pour se connecter directement sur l'amplificateur si vous en avez un.

Autoradio avec entrées " line in " :

Utilisez de préférence ce type de connexion en reliant les fil marron et blanc (ou rouge et noir) ainsi que le fil jaune du Mute à l'arrière de votre autoradio.

Autoradio avec connecteur " ISO " :

Déconnectez les faisceaux audio et alimentation de votre autoradio. Reliefs les connecteurs fémelles du cable du kit à l'autoradio. Reliefs les faisceaux audio et alimentation du vehicule aux connecteurs mâles.

Si l'autoradio est équipé d'une entrée Mute, reliez le fil jaune du cable du kit à l'une des entrées Mute 1, 2 ou 3.

Autoradio sans connecteurs " ISO " :

Vousdevezvousprocuerruncableadaptateur"ISO".

Installation du cable du kit :

Le fil rouge du cable du kit doit être relié au +12V permanent, le fil orange au 12V après-contact et le fil noir à la masse.
Vérifiez le schéma électrique du faisceau " ISO " de l'autoradio.

Sur certains vehicules, il est nécessaire d'inverser les fils rouge et orange.

Cette opération s'effectue simplement en inservant les deux portes fusibles.

. Ne connecter pas le fil orange au 12V permanent, vous risqueriez de décharger la batterie du vehicule.

Vérification de l'installation :

. Si vous 3200 LS-Color est bien installé, vous doivent voir le message

" au revoir " sur l'écran lors que vous coupez le contact de votre voiture.

Sinon, c'est que le 12V clé et le 12V permanent sont inversés.

Dans ce cas la, veuillez inverser les deux portes fusibles du cable d'alimentation du kit.

JUMELAGE AVEC VOTRE TELEPHONE Première utilisation

Lors de la première mise sous tension du 3200 LS-Color, vous doivent jumeler votre téléphone avec le kit.

Activez Bluetooth sur votre téléphone.
. Sur le kit mains-libres, naviguez dans les menus jusqu'à : Préférences, Jumeler téléphone..., et Sélectionnéz l'option correspondante à votre téléphone. Un PIN code de 4 chiffres est alors affché à l'écran. Mémoriseze-le.
. Lancez une recherche de périphériques :

Pour plus d'informations sur cette opération, veuillez vous reférer à la notice de votre téléphone (chapitre Bluetooth) ou rendez-vous sur notre site Web à :

www.parrot.biz,rubrique guides utilisateurs.

. Une fois la recherche terminée, "Parrot 3200LS / Parrot 3400LS" s'affiche sur votre téléphone.
. Sélectionnez le kit, votre téléphone vous demande d'entre un code : tapez le code affiché sur l'écran du kit, et validez sur votre téléphone.
. " Jumelage en cours " s'affiche sur l'écran du kit.
. Une fois les données échangées, "jumelage terminé" s'affiche sur le 3200 LS-Color.
Le 3200 LS-Color se connecte alors avec votre téléphone. Une fois la connexion établie, le logo Bluetooth s'affiche sur l'écran (excepté pour certains téléphones utilisant le profil Headset).

. Certains téléphones offrent des fonctionnalités supplémentaires, telles que l'affichage du nom de votre téléphone sur l'écran du kit, affichage également des niveaux de réseau et de batterie ainsi que du nom de votre opérateur.

Les menus sont accessibles et leur nom est énoncé par le kit mains-libres lorsque vous faites tourner la molette. Entrez dans les menus en appuyant sur le bouton vert (ou la molette). Pour en sortir, appuyez sur le bouton rouge.

Vou pouve maintainant utiliser votre kit mains-libres pour communiquer

. Recevoir un appel : appuyez sur le bouton vert pour décrocher l'appeil.
. Raccrocher un appel : appuyez sur le bouton rouge.
. Fonction Bis : appuyez deux secondes sur le bouton vert du kit pour rappeler le dernier numero composé.
. Réglage volume : tournez la molette pendant une communication pour régler le volume.

FONCTIONNALITES

Sur l'écran du kit, vous retrouvrez les principales informations de votre téléphone, notamment votre réseau.

Téchéargement automatique de votre répertoire téléphonique.
Affichage du nom et de l'image de l'appeplant.
Appel de contacts en utilisant la reconnaissance vocale du kit.
Coupure de l'autoradio pendant la communication.
Journal d'appel.
Réglage du volume en communication.
Gestion du double appel.
Rappel automatique du dernier correspondant.
Changement du fond d'écran.
Réglage de la luminosité.
Sélection de la sonnerie.
Réglage de la langue.
DTMF : lors d'un appel de votre messagerie, appuyez sur la molette afin d'avoir accès aux chiffres permettant de gérer vos messages.

Note: Certaines de ces fonctionnalités dépendent de votre téléphone.

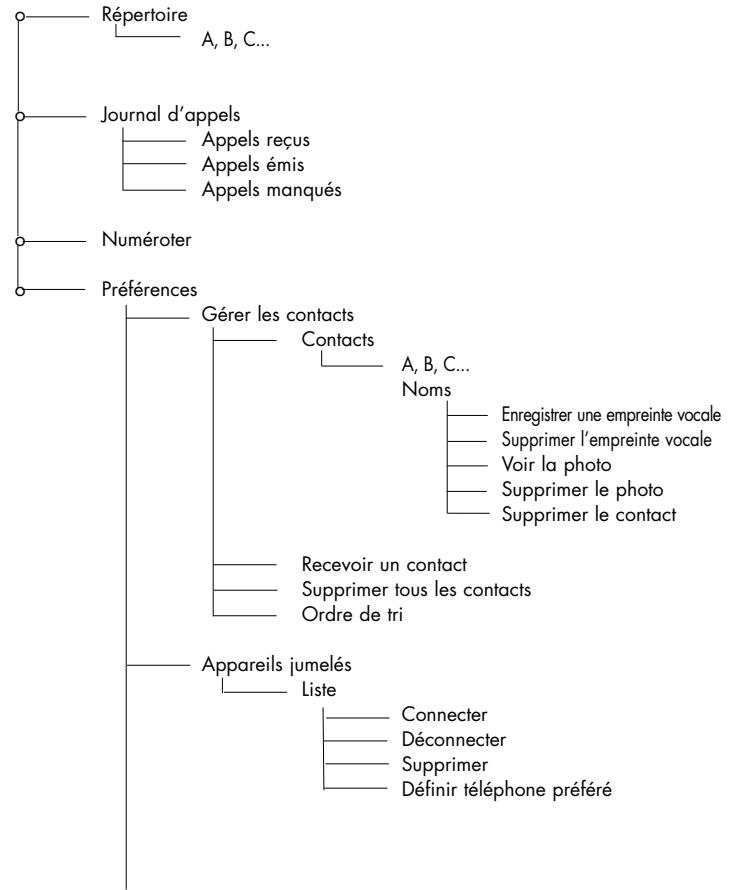

MENUS

Jumeler un téléphone

Autres Telephones

Telephone HS

P800/P900

Windows CE

Samsung E530/E720

Langues

Automatique

English...

Commande vocale

Affichage

Luminosité

Zoom repertoire

Fond d'écran

Thèmes de couleur

Sons

Volume

— Menu parlés

Choix de la sonnerie

Réponse automatique

Information

Mise à jour logiciel

ACCES AUX MENUS

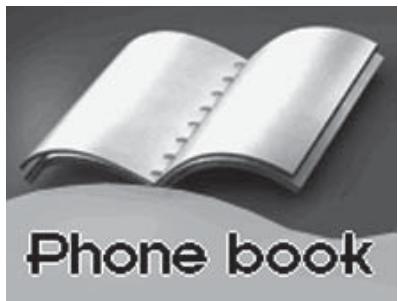

Répétoire

Après vous est réjumé avec le 3200 LS-Color, la synchronisation de votre repertoire débute automatiquement (*) A la fin de cette-ci (synchronisation terminée), le repertoire de votre téléphone est accessible depuis l'écran du kit mains-libres. Pour y acceder et appeler un correspondant, tournez la molette pour acceder aux menus, puis selectionnez Répertoire. Faites défiler les lettres jusqu'à atteindre la première lecture du nom de cette personne et validez. Vous y verrez le nom, les différents numéroes de téléphone de cette personne. Ensuite, selectionnez le numéro de téléphone à appeler.

(*) Dépend du modele de votre téléphone Bluetooth. Voir notre site internet www.parrot.biz pour les dernières informations sur la synchronisation.

Journal d'appels

Cette rubrique affiche la liste des appel et se divise en trois sous-menus : Appels manqués / Appels reçus / Appels émis. Il se synchronise automatiquement avec celui de votre téléphone (^*) , et vous pouvez y acceder pour rappeler un correspondant dont vous avez manqué l'appoint.

• Sélectionner le contact depuis ces menus.
• Appuyez sur la molette ou le bouton vert pour le rappeler.

(*) Dépend du modele de votre téléphone Bluetooth.

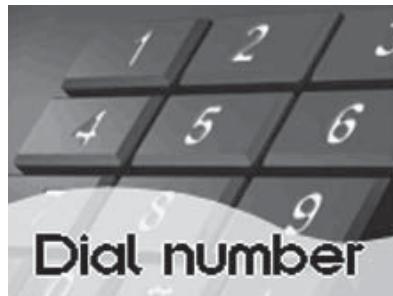

Numéroter

Selectionnez ce menu pour composer un numéro directement depuis le kit.

Tournez et appuyez sur la molette pour selectionner un chiffre.
La lettre C efface le dernier chiffre.
Une fois le nombre composé, appuyez sur vert pour appeler.

PREFERENCES

Ce menu vous permet d'utiliser plus comfortsment libre 3200 LS-Color.

Gérer les contacts

Ce menu vous permet de gérer les contacts du Parrot 3200 LS-Color. Une fois le contact sélectionné dans la liste (accédez au menu Gérer les Contacts), vous pourrez enregistrer ou supprimer une empreinte vocale, voir ou effacer la photo, ou supprimer ce contact du réseau.

Pour receivevoir un contact avec la photo associée (si supportee par le téléphone), selectionnez Recevoir un Contact. Depuis votre téléphone, choisissez le contact à envoyer par Bluetooth vers le kit mains-libres. Dorenantant, quand cette personne vous appellera, sa photo et son nom apparaitront sur l'écran du kit. Vous pourrez aussi inverser l'ordre de tri: nom-prénom vers prénom-nom.

Référez-vous au manuel d'utilisation de votre téléphone, ou rendez-vous à www.parrot.biz/guide_CHM/3200LS Color/index.html.

Contacts ma...

Manage contacts

Delete all contacts

Receive contacts

Sort order

RECONNAISSANCE VOCALE

Choix de la reconnaissance vocale

La reconnaissance vocale du 3200 LS-Color est plus complète et robuste que celle des téléphones, et fonctionne en environnement bruyant.

• Recocarkit : les empreintes vocales selectionnées sont celles enregistrées dans la mémoire du kit mains libres.
• Reco téléphone : les empreintes vocales seLECTIONnées sont celles enregistrées dans la mémoire du téléphone.

Mots clés

L'enregistrement de ces mots clés vous permet de téléphoner tout en gardant en permanence vos mains sur le volant.

Vou puez contrôler toute la communication avec votre voix.

Mots clés : Domicile, Bureau, Portable, Général, Autre.

Les mots clés permettent de selectionner le numéro de téléphone désire lorsqu'un contact en comprend plusieurs.

Tous les mots clés doivent être enregistrés pour qu'ils soient validés.

Une fois les mots clés enregistrés, vous doivent faire la série suivant pour passer un appel en utilisant la reconnaissance vocale :

Appuyez sur le bouton vert, et après le bip, dites : "Nicolas...(bip)...Bureau...". Et vous appelez Nicolas sur le numero de téléphone attribué au Bureau.

Appareils jumelés

Le 3200 LSColor vous permet de jumeler jusqu'à 5 téléphones Bluetooth, sachant qu'un seul peut être connecté lors d'une session.

Le menu Appareils jumelés vous permet de connecter, déconnecter ou supprimer un

telephone de la mémoire du kit.

Depuis Définir téléphone préfééré, vous pouvez contröler la priorité donnée au téléphone Bluetooth lors des connections avec plusieurs téléphones Presents dans la voiture.

Attention :

Lors de la suppression d'un jumelage, vous perdrez toutes les emprentes vocales qui sont attribuées aux contacts de ce téléphone.

Appairer un téléphone

Avant d'appairer votre téléphone Bluetooth, vous devez activer le mode correspondant à votre téléphone Bluetooth.

Les différencemodes sont:

• Autre téléphone
• Telephones Headset
  P800-P900
• Windows CE
• Sony-Ericsson K600, W800, K750
  Samsung E530, E720,
  Samsung D500, Sagem My-X8
  Motorola iDEN 605
  Samsung Z140, Z300, Z500

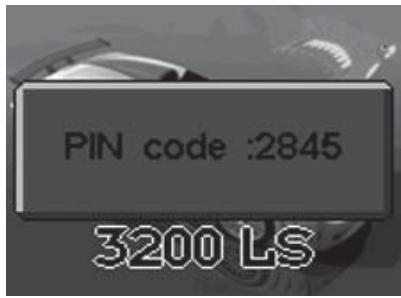

Une fois le mode sélectionné, un code de 4 chiffres (aléatoire) s'affiche.
Lancez la recherche de péripériques Bluetooth depuis votre téléphone.
Une fois le kit mains-libres trouvez, Sélectionnez-le et entrez ce code.

Note : Pour une plus grande compatibilité avec les téléphones, de nouveaux modes d'appairage sont susceptibles d'être ajustés dans les futures versions.

Langue

Selectionnez la langue d'affichage des menus de votre 3200 LS-Color.

Affichage

5 rubriques vous permettent de personneliser l'affichage des informations :

. Luminosite : Utilisez la molette pour obtenir le niveau souhaite et validez en cliquant sur la molette.
. Zoom Répertoire : Permet l'affichage sur 3 ou 4 lignes dans le menu Répertoire.
. Fond d'écran : Vous permet de sélectionner une image en fond d'écran.
. Theme : Correspond à la seLECTION d'un thème de couleur.

Sons

. Volumes : Utilisez la molette pour contrôle le niveau de volume de la communication, et le niveau de sensibilité des micros.
. Menu parlés : Ajustez le volume des prompts du kit mains libres au niveau voulu.
. Choix de la sonnerie : Pour les téléphones ne jouant pas leur sonnerie sur un appel entrant, selectionnez la sonnerie que vous pouze entendre lors qu'un correspondant vous appelle.

Réponse automatique

Activez ce mode si vous voulez que le 3200 LS-Color décroche automatique les appeals entrants.

Information

Ce menu permet de consulter les informations relatives à la version logicielle embarquée.

MISE A JOUR

Vous pouze metre à jour la version logicielle de votre 3200 LS-Color par Bluetooth. Activez ce mode avant la mise à jour.

Celle-ci s'effectue par Bluetooth depuis un ordinateur équipé de Bluetooth. La mise à jour permet de nouvelles fonctionnalités, et d'améliorer la compatibilité avec les fonctions avances d'un plus grand nombre de téléphones. Rendez-vous sur notre site web pour plus d'informations : www.parrot.biz

PARROT 3400 LS-GPS

Le kit Parrot 3400 LS-GPS embarque un module GPS (Global Positioning System) donnant accès à la position instantanée du vehicule. Cette information est disponible par Bluetooth sur un canal accessible par la plupart des PDA et des Smartphones, si ceux sont équipés d'un logiciel de navigation.

Procedure de connexion au service GPS

Si vous disposez d'une application de navigation sur votre PDA ou votre Smartphone, il vous suffit de jumeler ce périphérique avec le Parrot 3400, et d'ouvir une connexion série Bluetooth vers le port GPS (le numéro du port série sortant à utiliser dépend de votre PDA ou Smartphone).

Sur votre apparéil la configuration à désir est NMEA 0183v2 9600, si leur logiciel de navigation vous demande cette information.

Plusieurs états sont possibles :

• Etat 1: Non-connecté GPS - Pas de fix (icone satellite grisée).
• Etat 2: Non-connecté GPS - Le fix est fait (icone satellite colorée).
• État 3 : Connecté GPS - Pas de fix (icone satellite grisée, avec un symbole d'émission).
• État 4: Connecté GPS - Le fix est fait (icone satellite colorée, avec un symbole d'émission).

Note: le fix indique que les données satellite reçues par le kit mains libres sont valides.

Procedure de connexion au service GPS :

1. Si vous étés déjà connecté Bluetooth avec votre téléphone :

• Déconnectez votre téléphone (appuyez 2 sec sur le bouton rouge du kit mains-libres). Le kit mains libres se trouve alors dans l'objet 1 ou 2 (si le fix est réalisé).
• Depuis votre logiciel de navigation (installé sur votre PDA ou Smartphone), connectez-vous au service GPS du 3400 LS-GPS. Le kit mains libres se trouve alors dans l'objet 3 ou 4.
• Une fois connecté, un symbole d'émission apparaitra sous le satellite. Si le satellite est coloré, le fix est établit (kit mains libres dans l'objet 4). Vous aurez aussi la distance parcourue qui s'affiché dans le coin supérieur droit de l'écran.
• Une fois la connexion GPS établie, le kit se reconnecte automatiquement au service téléphonie de votre téléphone.

2. Si vous n'êtes pas connecté Bluetooth avec votre téléphone :

• Depuis votre logiciel de navigation (installé sur votre PDA ou Smartphone), connectez-vous au service GPS du 3400 LS-GPS. Le kit mains libres se trouve alors dans l'objet 3 ou 4.
• Une fois connecté, un symbole d'émission apparaitra sous le satellite. Si le satellite est coloré, le fix est établit (kit mains libres dans l'objet 4). Vous aurez aussi la distance parcourue qui s'affiché dans le coin supérieur droit de l'écran.
  Vous pouvez maintainant appairer/connector votre téléphone.

Indications vocales de votre navigation

Une fois le service GPS connecté, il est possible d'écouter les instructions vocales via les hauts parleurs de votre vehicule. Notre navigation se fera alors dans deicieilleures conditions (cette fonctionnalite n'est disponible qu'vec certains types de PDA ou Smartphone et peut aussi depende du logiciel).

Pour ce faire, il suffit d'ouvrir depuis votre PDA ou votre Smartphone le service Oreillette/Headset qui est disponible sur le kit mains-libres.

Lorsque vous étés connecté au GPS du kit mains-libres, les appels entrants et sortants sont gérés automatiquement pour vous permettre d'utiliser le service téléphonie dans les发展壮大es conditions.

Menu GPS

Vous peuvent dans cette rubrique désactiver complètement le service GPS pour éviter que celui' un ne se connecte à ce service.
Vous trouverez aussi des menus permettant de personneliser l'affchage une fois connecté au GPS : nombre de satellites, distance (kilométres ou miles)...

Note: Si vous voiture est équipée d'un pare-brise athermique, la réception du signal GPS peut être de mauvaise qualité. Dans ce cas, il est possible d'ajouter une antenné externe, qui se branche sur la face arrêté de l'écran. Contactez votre fournisseur pour vous la procurer.

HOTLINE

Notre hot-line se tient à votre disposition.

You pouze la contacter par mail ou par téléphone.

Permanence du lundi au vendredi de 9h00 à 18h00 (GMT +1).

Connectez-vous sur notre site Internet www.parrot.biz pour plus d'informations.

NOTES

3200 LS-COLOR / 3400 LS-GPS Manual de empleo

INTRODUCCION

Emparejamento de un téléphone
