BEDIENUNGSANLEITUNG CK3400 LS-GPS PARROT

Automatisch beantwoorden

3200 LS-COLOR / 3400 LS-GPS Bedienungsanleitung - Benutzerhandbuch

EINFUHRUNG

Die Bluetooth®-Technologie erhögt eine Übertragung von Sprache und Daten über kurze Entfernungen per Funkverbindung. Unter Rückgriff auf Bluetooth konnen unterscheidliche elektronische Geräte miteinanderCOMMUNIZIEREN, insbesondere Telefon und Freisprecheinrichtungen.

Aufbauend auf seine langjährige Erfahrung im Bereich Signalverarbeitung und Spracherkennung präsentiert Parrot eine Freisprecheinrichtung, die sich beim Telefonieren durch eine herausragende Audioqualität auszeichnet.

Sie haben sich für eine Freisprecheinrichtung von Parrot entschieden: Herzlichen Dank! Mit dem Parrot 3200 LS-Color konnen Sie ihre Anrufe erledigen, während Sie mit ihrem Auto unterwegs sind ? ihre Höhe bleiben damit am Steuer.

Die farbige Oberfläche und der anpassbare Bildschirmhintergrund machen den Parrot 3200 LS-Color zur denkbar bedienerfreundlichsten Freisprecheinrichtung. Er fungiert richtig gehend als Erweiterung Ihres Mobittelefons. Wir hoffen, dass Sie mit thisem Produkt vollauf zufrieden sind.

VERPACKUNGsinhalt

LCD-Farbdisplay
Anschlusskabel
Kontrollbox
Bedienungsanleitung
Befestigungsvorrichtungen
Mikrofon

INSTALLATIE

Wahlen Sie zunachst eine geeignete Position für das Farbdisplay im Innenaum Ihres Fahrzeugs. Empfohlen wird die Mitte des Armaturen Bretts oder eine Position in Ihr Nähe.

Stellen Sie sicher, dass Sie über einen eigenen Blickwinkel auf das Display verfügen, und dass die Position des Displays ihre Sichte auf den Straβenverkehr nicht beeinträchtigt. Nach der Installation und Inbetriebnahme der Freisprecheinrichtung konnen Sie die Helligkeit bedarfsgerecht einstehen.

Der Mikrofonstecker kann wahlweise an zwei verschiedene Stellen eingesteck werden.

den: direkt an der Seite des Displays oder in das Kabel an der Unterseite des Displays. Um eine optimale Audioqualität zu gewährleisten, sollte das Mikrofon auf der linken Seite des Rückspiegels befestigt werden.

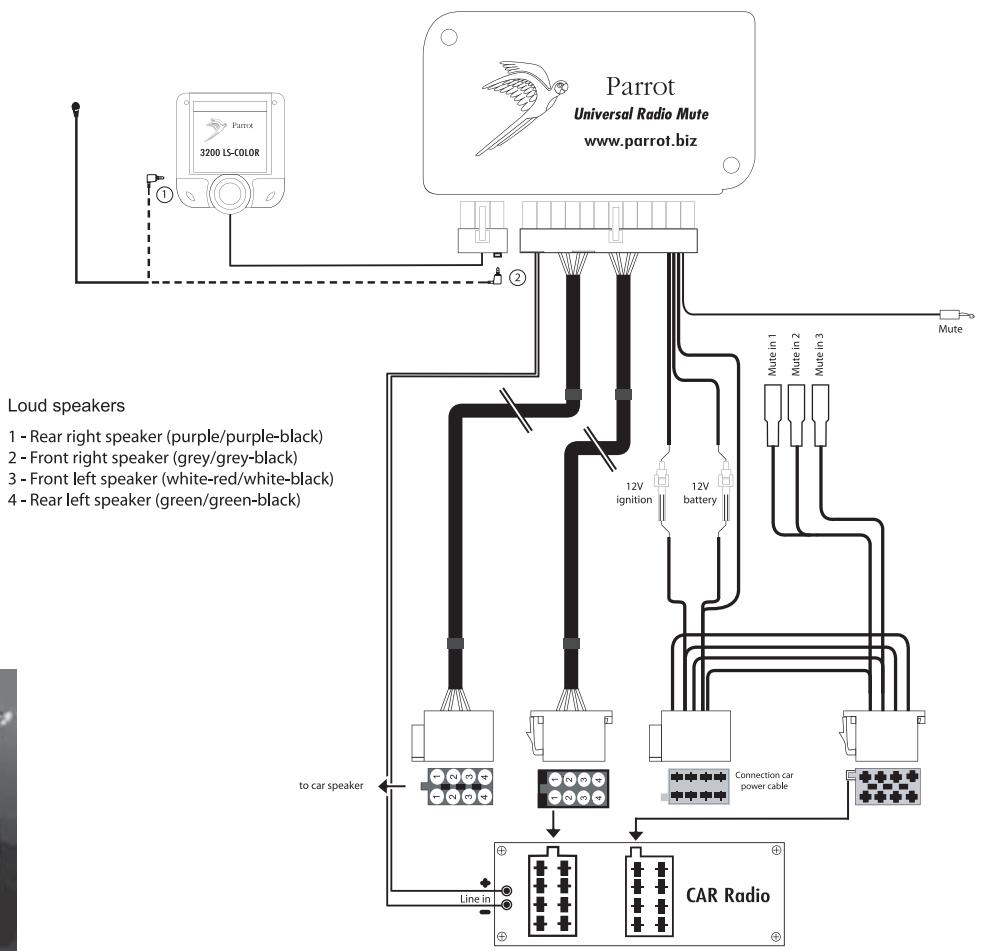

Das Anschlusskabel ist mit "ISO"-Steckverbindern sowie mit einem Ausgang "line out" ausgestellt, der den direkten Anschluss an einen ggf. vorhandenen Veränder ermöglich.

Autoradio mit Eingängen "line in":

Verwenden Sie vorzugsweise diesen Anschlussotyp. Verbinden Sie den braunen und den weiß Draht (oder den roten und den schwarzen Draht) sowie den gelben Draht der Stummschaltung ("Mute") an der Rückseite des Autoradios.

Autoradio mit "ISO"-Steckverbinder:

Trennen Sie die Audio- und Versorgungsleiterbündel von Ihrem Autoradio. Verbinden Sie die Steckbuchsen des Kabels der Freisprecheinrichtung mit dem Autoradio. Schließen Sie die Audio- und Versorgungsleiterbündel des Kraftfahrzeugs an die SteckverBinder an. Solle das Autoradio über einen "Mute"-Eingang verfügen, dann verbinden Sie den gelben Draht des Kabels der Freisprecheinrichtung mit einem der "Mute"-Eingänge 1, 2 oder 3.

Autoradio ohne "ISO"-Steckverbinder:

Besorgen Sie sich ein "ISO"-Adapterkabel.

Anschluss des Kabels der Freisprecheinrichtung:

. Der rote Draht des Kabels der Freisprecheinrichtung muss mit der permanenten und der orangefarbene Draht mit der kontaktgeschalteten 12V-Spannungsvorsorgung ver bunden werden. Der schwarze Draht wird an die Masse angeschlossen.
. Überprüfen Sie den Anschluss anhand des Schaltbilds für das "ISO" - Drahtbündel des Autoradios. In bestimmten Kraff Fahrzeugen ist eine Invertierung des roten und des orangefarbenen Drahts erforderlich. Dazu sind ledigious die zwei Sicherungsträger aus zuwechseln.
. Verbinden Sie den orangefarbenen Draht keinesfalls mit der permanenten 12V-Versorgung, da dies eine Entleerung der Fahrzeugbatterie zur Folge haben kann.

Prüfung der Installation:

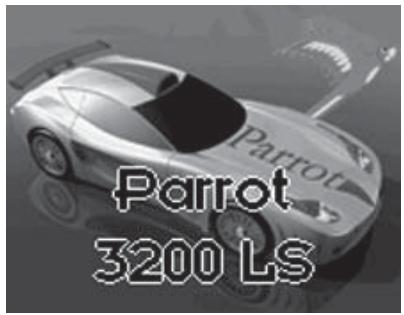

. Wenn die Installation des 3200 LS-Color ordnungsgemäß durchgeführt wurde, erscheint beim Ausschalten der Zündung Ihres Fahrzeugs die Meldung

"Auf Wiedersehen" auf dem Display. Ist das nicht der Fall, dann wurden permanente und kontaktgeschalte 12V-Spannungsvorsorgung verwechselt. In dieserm Fall sind die zwei Sicherungsträger des Versorgungskabels der Freisprecheinrichtung zu invertieren.

KOPPLUNG MIT DEM TELEFON: Erste Verwendung

Beim ersten Einsatz des 3200 LS-Color,müssen Sie Ihr Telefon mit der Freisprecheinrichtung koppeln.

Aktivieren Sie die Bluetooth-Funktion auf Ihrtem Telefon.
. Navigieren Sie in den Menüs Ihrer Freisprecheinrichtung bis zu "Einstellungen", "Telefon koppeln"... und wahren Sie die Option, die Ihrem Telefon entspricht. Es erscheidt ein 4 Ziffern umfassender PIN-Code auf dem Display, den Sie sich merken sollenen.
. Starten Sie eine Suche nach Peripheriegeräten: Deteillierte Informationen zu dieser Vorgang finden Sie in der Bedienungsanleitung Ihrches Telefon (Kapitel über Bluetooth). Oder besuchen Sie unsere Website: www.parrot.fr/guide_CHM/CK3200LS/index.html.
. Nach Abschluss des Suchvorgangs wird "Parrot 3200LS / Parrot 3400LS" auf dem Telefon angezeigt.
. Wahlen Sie die Freisprecheinrichtung aus. Sie werden dann von Ihr Telefon zur Eingabe eines Codes aufgefordert. Geben Sie den auf dem Display ihrer Freisprecheinrichtung angezeigten Code ein, und bestätigen Sie die Eingabe auf Ihr Telefon.
. Auf dem Display der Freisprecheinrichtung erscheidt die Angabe "Kopplung lauf".
. Nach dem Austausch der erforderlichen Daten wird "Kopplung erfolgreich" auf dem Display des 3200 LS-Color angezeigt.
. Der 3200 LS-Color stellt dann eine Verbindung zu ihrem Telefon her. Nach dem Aufbau der Verbindung erscheidt das Bluetooth-Logo auf dem Display (außer bei manchen Telefonen, die das Headset-Profil verwenden).

. Einige Telefone stellen zusätzliche Funktionen bereit, z. B. die Anzeige des Telefonamens, der Netzstärke, des Akkuladestands und des Netzbetreibers auf dem Display der Freisprecheinrichtung.

Die Menus stehen zur Verfugung und die entsprechenden Namew werden von der Freisprecheinrichtung laut ausgegeben, wenn Sie das Reglerrad drehen. Rufen Sie die verschiedene Menus durch Drucken der grünen Taste (oder Drucken des Reglerrads) auf. Drucken Sie die rote Taste, um die Menus zu verlassen.

Sie können ihre Freisprecheinrichtung jetzt für ihre Telefongesprüche verwenden.

. Entgegennehmen eines Anrufs: Drücken Sie die grüne Taste, um den Anruf anzunehmen.
. Beenden eines Anrufs: Drücken Sie die rote Taste.
. Rufwiederholung: Drücken Sie die grüne Taste auf der Freisprecheinrichtung und halten Sie sie zwei Sekunden lang gedrückt, um die zuletzt gewählte Nummer erneut zu wahlen.
. Einstellen der Lautstärke: Drehen Sie das Reglerrad während eines Geschäfts, um die Lautstärke wunschgemäß einzustellen.

FUNCTIONS

Auf dem Display der Freisprecheinrichtung finden Sie alle grundlegenden Informationen in Bezug auf Ihr Telefon, insbesondere Ihr Telefonbuch.

Automatisches Laden Ihres Telefonbuchs
Anzeige von Namen und Bild des Anrufers
Rufnummernwahl für gespeicherte Kontakte über die Spracherkennungsfunktion der Freisprecheinrichtung
Stummschaltung des Autoradios für die Dauer des Telefongesprächs
Anrufiste
Einstellung der Lautstärke bei aktiver Kommunikation
Verwaltung der Anklopffunktion
Automatischer Rückruf des letzten Geschreischteilnehmers
Änderung des Bildschirmhintergrunds
Einstellung von Helligkeit
AuswahldesKlingeltons
Einstellung der Sprache
DTMF: Wenn Sie einen Anruf von ihrem Mitteilungssystem erhalten, drücken Sie das Reglerrad, um auf die Ziffern zuzugreifen, über die Sie ihre Mitteilungen verwalten können.

Hinweis: Die Verfügbarkeit einiger Funktionen ist von ihrem Telefon abhängig.

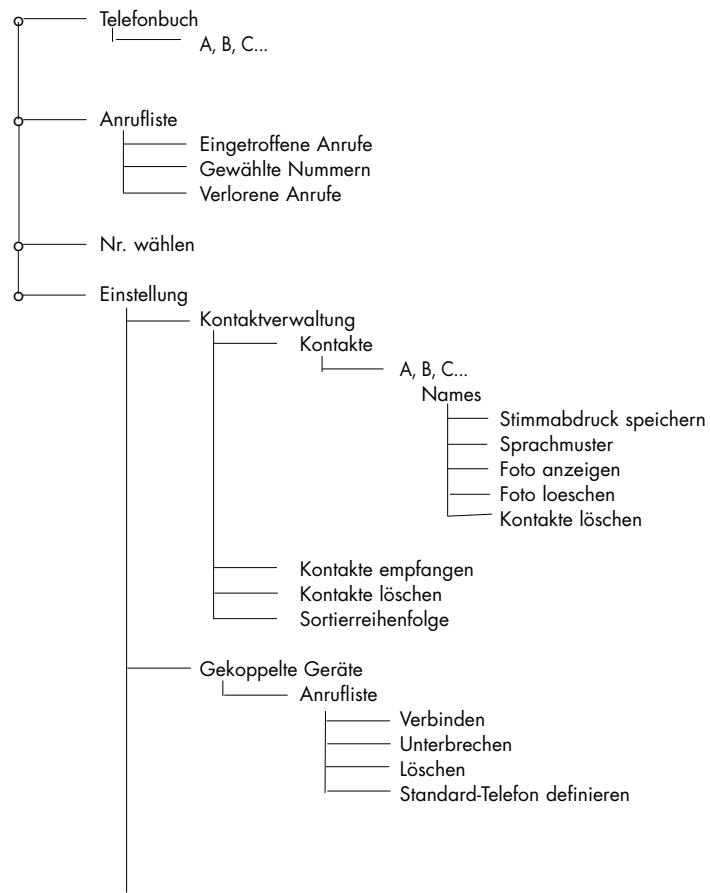

MENU

Koppeln mit Gerät...

Andere Handys

P800/P900

Windows CE

Samsung E530/E720

···

Sprache

Automatisch

English...

Sprach.anw.

Spracherkennung

Telefor

Freisprecheinrichtung

Schlüsselwörter

Privat, Geschäftlich, Handy Allgemein.

Display

Helligkeit

Telefonbuch-Zoom

Hintergrundbild

Farbschema

Ruffon

Lautstärke

Gesprochene Menus

Klingelton

Autom. Antwort

Infos

Software-Update

ZUGRIFF AUF DIE MENUS

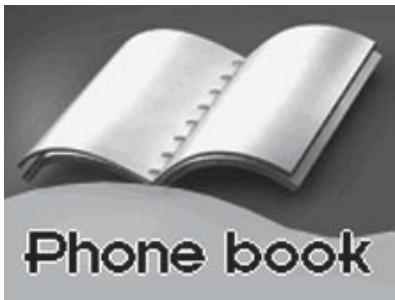

Telefonbuch

Im Anschluss an die Kopplung Ihres Telefons mit dem 3200 LS-Color wird automatisch die Synchronisation Ihres Telefonbuchs gestartet (*). Nach dem Synchronisationsvorgang ("Synchronisation beendet") steht das Telefonbuch Ihres Telefons auch auf dem Display der Freisprecheinrichtung zur Verfügung. Wenn Sie auf das Telefonbuch zugreifen und einen Teilnehmer anrufen möchen, drehen Sie das Reglerrad, um auf die Menüzuzugreifen, und wahren dann das Menu "Telefonbuch". Durchlaufen Sie die Buchstaben des Alphabets bis zum ersten Buchstaben des Namens des gewünschten Teilnehmers, und bestätigen Sie ihre Auswahr. Für den ausgewählten Teilnehmer werden Name und Telefonnummern angezeigt.

Wahlen Sie die Nummer aus, die angerufen werden soll.

(^*) Je nach dem Modell Ihres Bluetooth-Telefons. Auf unserer Website www.parrot.biz finden Sie aktuelle Informationen zur Synchronisation.

Anrufliste

Über这点es Menu werden sümltliche Anrufe angezeigt, untergliedert in drei Untermenüs:

Anrufe in Abwesenheit / Empfangene Anrufe / Getätigte Anrufe.

Die List wird automatisch mit derjenigen Ihres Telefons synchronisiert (^*)

und ermöglich hnen den Rückruf eines Teilnehmers, dessen Anruf Sie versäumt haben.

Wahlen Sie den gewünschten Kontakt in den Untermenü aus.
- Drücken Sie das Reglerrad oder die grüne Taste, um den Kontakt zurückzurufen.

(*) Je nach dem Modell Ihres Bluetooth-Telefons.

Nummer wahlen

Wahlen Sie diesen Menu, um direkt über die Freisprecheinrichtung eine Rufnummer zu wahlen.

Drehen und drücken Sie dann das Reglerrad, um eine Ziffer auszuwahlen.
- Über das Papierkorbsymbol kann die letzte Ziffer jeweils wieder gelöscht werden.
- Drücken Sie nach der Eingabe der Nummer auf die grüne Taste, um die Nummer zu wahlen.

EINSTELLUNGEN

Dieses Menu ermöglichtlichen eine Verbesserung Ihres Komforts bei der Verwendung des 3200 LS-Color.

Kontakte verwalten

Dieses Menu ermitteligt Ichnen die Verwaltung der Kontakte auf dem Parrot 3200 LS-Color. Nach Auswahl des Kontaktis in der Liste (Zugriff über das Menu "Kontakte verwalten") konnen Sie einen Stimmabdruck speichern oder loschen, das verknüpfte Foto anzeigen bzw. loschen oder den gesamten Eintrag aus dem Telefonbuch entfernen.

Wenn Sie einen neuen Kontakt mit einem zugeordneten Foto empfangen möchten (sofern diese Funktion von Ihr Telefon unterszt wurde), wahren Sie "Kontakte empfangen". Wahlen Sie dann auf Ihr Telefon den Kontakt aus, den Sie per Bluetooth an die Freisprecheinrichtung senden möchten. Werden Sie anschließend von thisem Kontakt angerufen, erscheinen sowohl das Foto als auch der Name der Person auf dem Display.

Detailed Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Telefons oder besuchen Sie die Webseite www.parrot.biz/guide CHM/3200LS Color/index.html.

SPRACHERKENNUNG

Spracherkennung wahlen

Die vom 3200 LS-Color bereitgestellte Spracherkennung ist im Vergleich zu derjenigen der Telefon um einiges umfangreicher und robuster und lässt sich auch in gerauschintensiven Umgebungen verwenden.

• Freisprecheinrichtung: Die Auswahl der Stimmabrücke erfolgt im Speicher der Freisprecheinrichtung.
• Telefon: Die Auswahl der Stimmabdrücke erfolgt im Speicher des Telefons.

Schlüsselwörter

Durch die Speicherung von Schlüsselwörtern sind Sie in der Lage, Telefongesprüche zu führen, ohne dazu die Hände vom Lenkradnehmen zu müssen. Die gesamte Kommunikation wird allein über ihre Stimme gesteuert.

Schlüsselwörter: Privat, Büro, Handy, Allgemein, Andere.

Über die Schlüsselwörter konnen Sie die jeweils gewünschte Rufnummer auswahlen, wenn ein Kontakt über mehrere Nummern verfügbar. Alle Schlüsselwörter müssen gespeichert werden, um als bestätigt zu gelten. Anhand von Zauberworten kann dann ein Anruf angenommen, eine Nummer gewählt oder ein Geschäft beendet werden. Nach der Speicherung der Schlüsselwörter müssen Sie die nachstehenden Schritte durchlaufen, um mithilfe der Spracherkennung einen Anruf zu tätigen:

Drücken Sie die grüne Taste, warten Sie den Piepton ab, und sprechen Sie Folgendes: "John Smith...(Piepton)...Buro..." In diesen Fall rufen Sie John Smith über seine Nummer im Büro an

Wenn Sie das Geschäft beenden möchten, sagen Sie einfach "Auflagen". Um einen eingehenden Anruf per Spracherkennung entgegenzunehmen, sagen Sie "Telefon"

Gekoppelte Geräte

Der 3200 LS-Color erhögtlich hnen die Kopplung von bis zu 5 Bluetooth-Telefonen, wobei in einer Sitzung jeweils nur zu einem Telefon eine

Verbindung hergestellt werden kann.

Über das Menu Standard-Telefon definieren können Sie eine Verbindung zu einem Telefon herstellen oder trennen oder ein Telefon im Speicher der Freisprecheinrichtunglöschen.

Über "Haupt-Benutzer" sind Sie in der Lage, die Priorität zu steuern, die einem Bluetooth-Telefon beim Verbindungsaufbau eingeräumt wird, wenn sich mehrere Telefon im Wagen befinden.

Wichtig:

Beim Löschen einer Kopplung gehen alle Stimmabdrücke verloren, die den Kontakten des betreffenden Telefons zugeordnet wurden.

Telefon koppeln

Vor der Kopplung Ihres Bluetooth-Telefons mussen Sie den dem Telefon entsprechenden Modus aktivieren.

Verfugbare Modi:

Andere Telefone
- Headset-Telefone
- P800-P900
- Windows CE
- Sony-Ericsson K600, W800, K750
Samsung E530, E720,
Samsung D500, Sagem My-X8
Motorola iDEN 605
Samsung Z140, Z300, Z500

Nach dem Auswahlen des Modus wird ein Code mit 4 (zufälligen) Ziffern angezeigt. Starten Sie die Suche nach Bluetooth-Peripheriegeräten über Ihr Telefon. Sobald Sie die Freisprecheinrichtung befinden haben, markieren Sie sie und geben den zuvor angezeigten Code ein.

Hinweis: Um eine größere Kompatibilität mit Telefonen bereitstellen zu konnen, werden in den zukünftigen Versionen mit Sicherheit noch weitere Kopplungsm Modi hinzukommen.

Sprache

Wahlen Sie eine Sprache für die Anzeige der Menü auf dem 3200 LS-Color.

Anzeige

Anhand der verfügbar 5 Rubiken konnen Sie die Datenanzeige wunschgemäß anpassen:

Helligkeit: Stellen Sie mithilfe des Reglerrads das gewünschte Niveau ein und bestätigten Sie ihre Einstellung durch Drücken des Reglerrads.
Telefonbuch-Zoom: Ermöglicht eine Anzeige der Telefonbucheinträge über 3 oder 4 Zeilen.
. Hintergrund: Ermöglicht Ichn die Auswahl eines Hintergrundbilds.
. Thema: Verweist auf die Auswahl eines Farbthemas.

Tone

Lautstärke: Stellen Sie mithilfe des Reglerrads die Lautstärke der Gesprächsübertragung und den Grad der Empfindlichkeit der Mikrofone ein.
. Gesprochene Menüs: Stellen Sie die Lautstärke für die von der Freisprecheinrichtung laut ausgegebenen Elemente auf das gewünschte Niveau ein.
. Wahl des Klingeltons: Wahlen Sie für die Telefone, die bei eingehenden Anrufen nicht einen eigenen Klingelton ausgegeben, den Klingelton, der beim Anruf eines Teilnehmers ertönen soll.

Automatische Antwort

Aktivieren Sie diesen Modus, wenn das 3200 LS-Color eingehende Anrufe automatisch annehmen soll

Infos

Dieses Menu ermitteligtlichen die Anzeige von Informationen zur Version der geladenen Software.

AKTUALISIERUNG

Sie haben die Möglichkeit, die Softwareversion Ihres 3200 LS-Color über eine Bluetooth-Verbindung zuactualisieren. Aktivieren Sie vor der Aktualisierung diesen Modus. Die Aktualisierung erfolgt dann per Bluetooth über einen Bluetooth-fahigen Computer.

Durch eine Aktualisierung konnen neue Funktionen hinzugefügt werden. Aufderdem lassst sich die Kompatibilität mit den jeweils neuesten Funktionen von immer mehr Telefonen verbessern.

Weitere Informationen hierzu finden Sie auf unserer Website: www.parrot.biz.

PARROT 3400 LS-GPS

Das Freisprechkit Parrot 3400 LS-GPS umfasst ein GPS-Modul (Global Positioning System), das die Bestimmung der augenblicklichen Fahrzeugposition erhögt. Diese Information kann per Bluetooth über einen für die meisten PDAs und Smartphones zugänglichen Kanal abgerufen werden, sofern diese mit einer Navigationssoftware ausgestellt sind.

Aufbau einer Verbindung zum GPS-Dienst

Wenn Ihr PDA oder Smartphone mit einem Navigationsprogramm ausgerüstet ist, brauchen Sie das Peripheriegerät nur mit dem Parrot 3400 zu koppeln und konnen dann eine serielle Bluetooth-Verbindung über den GPS-Anschluss herstellen (die Nummer des zu verwendenden seriellen Ausgangs hangt von ihrem PDA bzw. Smartphone ab).

Auf Ihr gemäß ist dann die Konfiguration NMEA 0183v2 9600 auszuwahlen, sobald die Navigationssoftware Sie zu dieser Angabe auffordert.

Verschiedene Status sind möglich:

• Status 1: Keine GPS-Verbindung - Keine Positionsbestimmung (Satellitensymbol grau abgeblendet)
• Status 2: Keine GPS-Verbindung - Die Positionsbestimmung ist erfolgt (farbiges Satellitensymbol)
• Status 3: GPS-Verbindung - Keine Positionsbestimmung (Satellitensymbol grau abgeblendet, zusätzliches Sendesymbol)
• Status 4: GPS-Verbindung - Positionsbestimmung ist erfolgt (farbiges Satellitensymbol, zusätzliches Sendesymbol)

Anmerkung: Die durchgeführte Positionsbestimmung verweist auf die Gültigkeit der von der Freisprecheinrichtung empfangenen Satellitendaten.

Vorgehensweise für den Aufbau einer Verbindung zum GPS-Dienst:

1.Es besteht bereits eine Bluetooth-Verbindung zu ihrem Mobiletelefon:

• Trennen Sie die Verbindung zu Ihrlem Telefon (halten Sie die rote Taste auf der Freisprecheinrichtung 2 Sekunden lang gedrückt). Die Freisprecheinrichtung weist dann Status 1 oder 2 (wenn die Position bestimmt wurde) auf.
• Stellen Sie ausgegehend von ihrer Navigationssoftware (auf dem PDA oder Smartphone) eine Verbindung zum GPS-Dienst des 3400 LS-GPS her. Die Freisprecheinrichtung weist dann Status 3 oder 4 auf.
• Nach dem Aufbau der Verbindung erscheidt ein Sendesymbol unter dem Satelliten. Wird der Satellit farbig dargestellt, dann wurde die Position erfolgreich bestimmt (die Freisprecheinrichtung weist Status 4 auf). In der oberen rechten Ecke des Bildschirms wird zudem die bereits zurückgelegte Strecke angegeben.
• Bei aktiver GPS-Verbindung stellt die Freisprecheinrichtung automatisch wieder eine Verbindung zum Telefoniedienst Ihr's Telefons her.

2.Es besteht keine Bluetooth-Verbindung zu ihrem Mobiletelefon:

• Stellen Sie ausgehend von ihrer Navigationssoftware (auf dem PDA oder Smartphone) eine Verbindung zum GPS-Dienst des 3400 LS-GPS her. Die Freisprecheinrichtung weist dann Status 3 oder 4 auf.
• Nach dem Aufbau der Verbindung erscheidt ein Sendesymbol unter dem Satelliten. Wird der Satellit farbig dargestellt, dann wurde die Position erfolgsreich bestimmt (die Freisprecheinrichtung weist Status 4 auf). In der oberen rechten Ecke des Bildschirms wird zudem die bereits zurückgelegte Strecke angegeben.
• Sie können jetzt Ihr Telefon koppeln bzw. eine Verbindung zu ihrem Telefon herstellen.

Sprachanweisungen Ihres Navigationssystems

Nach dem Aufbau der Verbindung zum GPS-Dienst konnen die Sprachanweisungen über die Lautspricher im Wagen wiedergegeben werden. Damit sind ideale Navigationsbedingungen gegeben (diese Funktion steht nur mit bestimmten PDA- und Smartphone-Typen zur Verfügung und hangt zudem von ihrer Software ab). Dazu brauchen Sie lediglich auf ihrem PDA oder Smartphone den mit der Freisprecheinrichtung verfügbarkaren Kopfhörer/Headset-Dienst aktivieren. Wenn eine Verbindung zum GPS-Modul der Freisprecheinrichtung besteht, werden alle ein- und ausgehenden Anrufe automatisch verwaltet, um eine optimale Nutzung des Telefoniedienstes zu gewährleisten.

GPS-MENU

Im GPS-MENU konnen Sie den GPS-Dienst vollständig deaktivieren, wenn der Zugriff Dritter auf diesen Dienst verhindert werden soll. Darüber hinaus stehen nach dem GPS-Verbindungsaufbau Menus zur individuellen Gestaltung der Anzeige bereit: Anzahl der Satellten, Entfernung (Kilometer oder Meilen) usw.

Anmerkung: Wenn Ihr Kraftfahrzeug mit einer athermischen Windschutzscheibe ausgestattet ist, ist der Empfang des GPS-Signals u. U. von schlechter Qualität. In thisem Fall kann eine externe Antenne hinzugefügt werden, die mit der Rückseite des Bildschirms verbunden wird. Diese Antenne erhalten Sie bei ihrem Fachhändler.

HOTLINE

Unsere Hotline steht zu ihrer Verfügung - per E-Mail oder Telefon: Montag bis Freitag von 9:00 Uhr bis 18:00 Uhr (GMT +1).

Weitere Informationen finden Sie auf unserer Website www.parrot.biz.
