MANUALE UTENTE CZRWST3 PANASONIC

Sistema Telecomando Senza Fili Istruzioni per l’uso

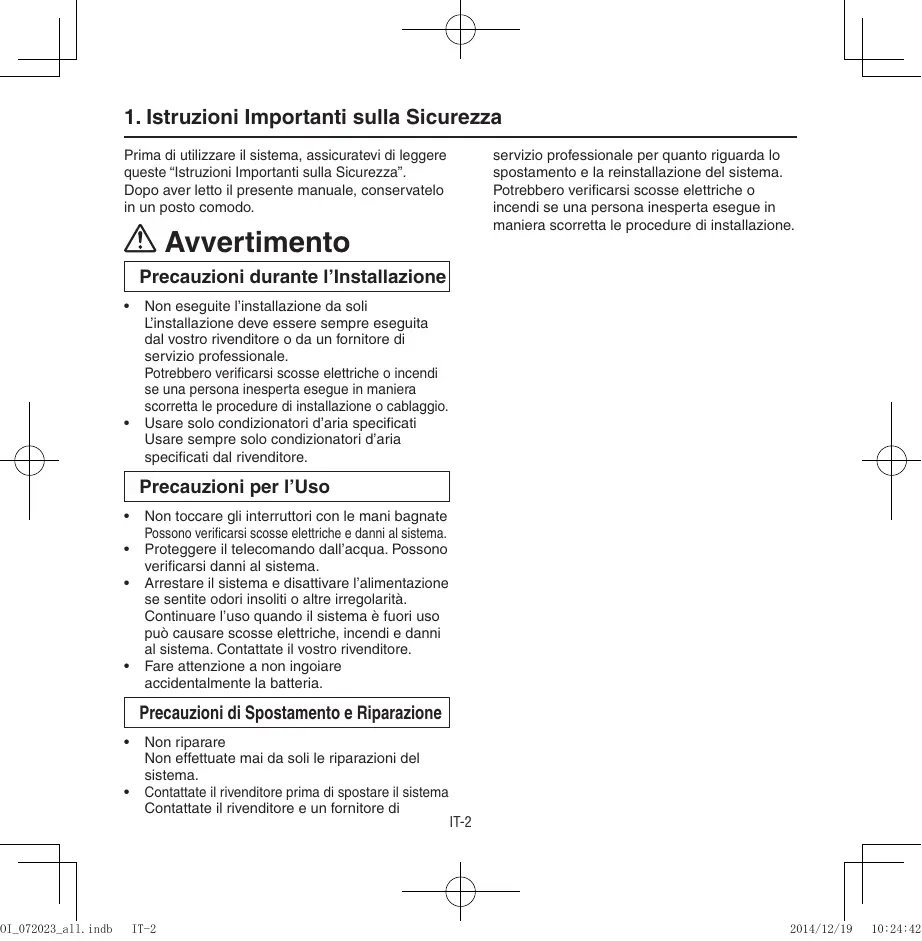

1. Istruzioni Importanti sulla Sicurezza

Prima di utilizzare il sistema, assicuratevi di leggere queste “Istruzioni Importanti sulla Sicurezza”. Dopo aver letto il presente manuale, conservatelo in un posto comodo. servizio professionale per quanto riguarda lo spostamento e la reinstallazione del sistema. Potrebbero verificarsi scosse elettriche o incendi se una persona inesperta esegue in maniera scorretta le procedure di installazione. Avvertimento Precauzioni durante l’Installazione

Non eseguite l’installazione da soli L’installazione deve essere sempre eseguita dal vostro rivenditore o da un fornitore di servizio professionale. Potrebbero verificarsi scosse elettriche o incendi se una persona inesperta esegue in maniera scorretta le procedure di installazione o cablaggio. Usare solo condizionatori d’aria specificati Usare sempre solo condizionatori d’aria specificati dal rivenditore. Precauzioni per l’Uso

Non toccare gli interruttori con le mani bagnate Possono verificarsi scosse elettriche e danni al sistema. Proteggere il telecomando dall’acqua. Possono verificarsi danni al sistema. Arrestare il sistema e disattivare l’alimentazione se sentite odori insoliti o altre irregolarità. Continuare l’uso quando il sistema è fuori uso può causare scosse elettriche, incendi e danni al sistema. Contattate il vostro rivenditore. Fare attenzione a non ingoiare accidentalmente la batteria. Precauzioni di Spostamento e Riparazione

Non riparare Non effettuate mai da soli le riparazioni del sistema. Contattate il rivenditore prima di spostare il sistema Contattate il rivenditore e un fornitore di IT-2 IT-2 2014/12/19 10:24:42 OI_072023_all.indb

TELECOMANDO Un telecomando è in grado di controllare fino a un gruppo di otto apparecchi interni. (Vedere Pagina IT-12)

CZ-RWSC3 Premere per disattivare la spia del filtro sul ricevitore.

12. Pulsante Selezione Modalità

Premere per passare alla modalità di funzionamento.

13. Pulsante di Ventilazione

Usare questo pulsante quando è stato installato un ventilatore in vendita sul mercato. Premere questo pulsante per avviare e interrompere il ventilatore. Quando il condizionatore d’aria viene avviato o interrotto, il ventilatore si avvia o si interrompe allo stesso tempo. ( compare sul display del telecomando quando il ventilatore è in funzione.)

Display di Funzionamento Visualizza lo stato di funzionamento. (La figura mostra tutti gli stati.)

• Il display del deflettore automatico può variare, a seconda dell’apparecchio installato. (Vedere Pagina IT-11)

2. Pulsante Avvio/Interruzione

Premere questo pulsante una volta per avviare il funzionamento e premerlo nuovamente per interromperlo.

3. Pulsante velocità ventilatore

4. Pulsante Direzione Oscillazione/Vento

5. Pulsante impostazione timer

Usare per il funzionamento con un timer.

6. Pulsante di reimpostazione

Usare questo pulsante dopo aver cambiato le batterie.

Premere nella parte superiore centrale e far scorrere in basso.

9. Sensore del telecomando

Rileva la temperatura presso il telecomando quando il rilevamento è stato fatto passare al telecomando tramite il pulsante del sensore.

10. Pulsanti impostazione temperatura

14. Pulsante Indirizzo

15. Pulsante sensore

Usate questo pulsante quando passate a rilevare la temperatura presso il telecomando. Alla consegna, l’impostazione predefinita è impostata per rilevare la temperatura presso l’apparecchio. In tale momento viene visualizzato sul display.

16. Pulsante orologio

Usate questo pulsante durante l’impostazione dell’orologio. alza l’impostazione della temperatura di 1°C alla volta.

Da questa pagina in avanti, i nomi dei pulsanti del telecomando saranno abbreviati come nell’illustrazione del “tasto”. Es.: Pulsante Avvio/Interruzione abbassa l’impostazione della temperatura di 1°C alla volta. IT-3 IT-3 2014/12/19 10:24:42 OI_072023_all.indb

2. Nomi e Funzioni (Cont.)

Telecomando, telecomando principale / secondario, interruttore Nell’uso normale, questo dovrebbe essere sul telecomando, principale. E’ inoltre possibile usare entrambi insieme ad un telecomando a filo (venduto separatamente). (Consultare il rivenditore dove è stato acquistato il prodotto per l’effettuazione delle impostazioni.) Interruttore Prova/Acceso (Test/On) Questo è usato durante la riparazione. Non è per l’uso normale. Interruttore Collaudo/Acceso (Test Run/On) Questo è usato durante la riparazione. Non è per l’uso normale.

9. Interruttore di indirizzo (Address)

Distingue i segnali in entrata da quelli in uscita. Nota Ricevitore Riceve il segnale inviato dal telecomando. Pulsante funzionamento di emergenza Spie del display Quando si verifica un errore, una delle spie lampeggia. Quando una spia del display lampeggia, si rimanda a “14. Prima di Richiedere Assistenza”.

Spia di funzionamento (OPERATION) Questa spia si illumina quando l’apparecchio è in funzione. Spia del timer (TIMER) Questa spia si illumina quando viene impostato il timer. Spia standby (STANDBY)

• Quando il riscaldamento è in funzione, la spia si illumina nei seguenti orari. Quando il termostato è stato in funzione durante lo sbrinamento al momento dell’accensione.
• La spia lampeggia quando si verifica un errore. Spia del filtro (FILTER) Questa spia serve per notificarvi quando è necessario pulire il filtro.

Pulsante di oscillazione Interruttore Normale/Interrompi Tutto (Normal/Stop All) Usare in posizione Normale (Normal). Non funziona in posizione Interrompi Tutto (Stop All).

Se viene usato un modello di pompa di calore, emetterà un segnale acustico due volte e la spia di funzionamento si illuminerà sul display; se le spie del timer e dello standby lampeggiano alternamente, esiste un conflitto tra riscaldamento e raffreddamento, pertanto l’apparecchio non può funzionare nella modalità desiderata. (Sui modelli che non hanno una funzione Automatica, anche se viene selezionato Auto, funziona allo stesso modo.) Quando il funzionamento locale viene disattivato tramite il controllo centralizzato, e se i pulsanti di impostazione Avvio, Interruzione, Modalità o Temperatura vengono premuti, l’apparecchio emetterà un segnale acustico cinque volte e la modifica non sarà effettuata. IT-4 IT-4 2014/12/19 10:24:43 OI_072023_all.indb

3. Installazione delle Batterie

1. Rimuovere il coperchio.

2. Inserire due batterie alcaline formato AAA.

Inserire le batterie con la polarità [+/–] come indicato in figura.

3. Inserire delicatamente un’estremità di una

graffetta non piegata (o un oggetto simile che possa entrare) nel foro di Reimpostazione e premere il pulsante di reimpostazione all’interno del foro, quindi rimettere il coperchio. Nota

Cambiare le batterie quando il display del telecomando diventa debole o se non funziona a meno che non si trovi vicino al ricevitore. (Le batterie alcaline generalmente durano circa un anno.) Durante la sostituzione delle batterie, usate sempre due batterie nuove della stessa marca. Rimuovere le batterie se il telecomando non viene utilizzato per periodi di tempo prolungati. Si prega di smaltire le batterie in maniera appropriata. Dopo aver sostituito le batterie, seguire le procedure nella pagina successiva per reimpostare l’ora corrente. Foro di reimpostazione Coperchio

COME RIMUOVERE LE BATTERIE

1. Rimuovere il coperchio.

2. Premere l'estremità della polarità negativa di una

batteria e sollevare l'estremità della polarità positiva (come illustrato qui a destra).

3. Rimuovere nello stesso modo l'altra batteria.

Le batterie esaurite devono essere eliminate nei punti di raccolta designati in ottemperanza alle leggi e ai regolamenti locali.

Fare attenzione a non ingoiare accidentalmente la batteria. Dopo aver rimosso la batteria, conservarla in un luogo non accessibile ai bambini. La batteria può provocare la morte per soffocamento se ingerita. Quando si inserisce la batteria, accertarsi del corretto posizionamento delle polarità (+ e -). Avvertimento

IT-5 IT-5 2014/12/19 10:24:43 OI_072023_all.indb

4. Impostazione dell’Ora Corrente

Dopo aver sostituito le batterie e aver premuto reimpostazione, assicurarsi di reimpostare l’ora corrente. (Quando viene premuto il pulsante reimpostazione, l’ora corrente torna

per due secondi o più. Una volta che il display dell’orologio inizia a lampeggiare, è possibile impostare l’orologio.

3. Impostare i minuti con

• Durante l’impostazione dell’ora corrente, il display dell’ora lampeggia ma la colonna no.
• Se non vengono premuti i pulsanti per tre minuti durante l’impostazione dell’ora corrente, viene impostata all’ora visualizzata. Nota
• Quando viene premuto il pulsante reimposta, le impostazioni del timer

Automatico , Riscaldamento , Deumidificazione , Raffreddamento , Ventilatore I modelli che offrono solo la funzione di raffreddamento non possono essere utilizzati nelle modalità automatico o riscaldamento. Alimentazione: Attivare l’alimentazione dell’apparecchio interno almeno 14 ore prima del funzionamento.

e selezionare tra Automatico , Riscaldamento , Deumidificazione , Raffreddamento e Ventilatore .

3. Premere e selezionare la velocità desiderata.

Se impostata su Auto , la velocità del ventilatore cambia automaticamente. (Auto non funziona in modalità Ventilatore.)

4. Premere uno dei pulsanti

/ Raffreddamento Interruzione: Premere

e impostare la Le impostazioni della temperatura non possono essere effettuate in modalità Ventilatore. Deumidificazione

Quando l’apparecchio viene interrotto con il telecomando, anche se si arresta il compressore dell’apparecchio esterno, il ventilatore sull’apparecchio esterno può continuare a funzionare per un po’.

5. Funzionamento (Cont.)

Se l’apparecchio non si riscalda in maniera efficace con la velocità del ventilatore Bassa , cambiare la velocità del ventilatore su Alta Media. A seconda dell’apparecchio interno che viene utilizzato, può indicare una funzione che non ha. (Viene impostata la velocità del ventilatore.) Se è impossibile spegnere il condizionatore d’aria nel modo normale. Scollegare l’alimentazione dell’apparecchio interno e contattare il rivenditore dove è stato acquistato il prodotto. <Funzionamento Automatico> Se tutti gli apparecchi interni sono identici in un sistema di raffreddamento e sono controllati come un gruppo solo, scalda o raffredda automaticamente tramite la differenza tra la temperatura impostata e la temperatura ambiente. <Funzionamento Deumidificazione>

• A seconda dell’apparecchio interno utilizzato, il telecomando può avere un indicatore [Deumidificazione] sul suo display anche se l’apparecchio non ha la funzione Deumidificazione. (Uguale al funzionamento più fresco)
• Quando la temperatura ambiente si avvicina all’impostazione della temperatura, l’apparecchio continua ad avviarsi o si interrompe automaticamente.
• Quando la modalità deumidificazione smette di funzionare, il ventilatore dell’apparecchio interno soffia una brezza gentile per impedire che l’umidità torni nella stanza.
• A seconda dell’apparecchio interno utilizzato, e/o della temperatura nella stanza, la velocità del ventilatore potrebbe non essere regolabile.
• A seconda dell’apparecchio utilizzato, quando la temperatura esterna dell’aria è 15 °C o inferiore, la funzione di deumidificazione non funzionerà. IT-8 IT-8 2014/12/19 10:24:45 OI_072023_all.indb

6. Funzionamento del Timer

• Durante l’impostazione del timer, assicurarsi che l’ora corrente sul telecomando sia precisa.
• L’orologio del timer può essere impostato solamente quando il display del telecomando è acceso.
• Dopo aver impostato il timer, mettere il telecomando in un luogo dove il suo segnale raggiungerà il ricevitore dell’apparecchio interno. (Una volta raggiunta l’ora impostata per il timer, viene inviato un segnale dal telecomando all’apparecchio Avvia/Interrompi.) Utilizzo del Timer , e mentre l’ora viene

del visualizzata, se si preme nuovamente , è possibile impostare un’ora programmata. Viene visualizzata l’ora impostata per ultima sul timer. “--:--“ indica che è il momento di sostituire le batterie.

e impostare il timer all’ora Ogni volta che si preme , l’ora cambia in incrementi di 10 minuti. Se premete e tenete premuto il pulsante, l’ora cambia rapidamente.

3. Dopo aver impostato il timer, se premete

, l’ora che avete impostato passa a un display fisso, il quale indica che le impostazioni sono complete. Dopo che viene visualizzata l’impostazione del timer per tre secondi, il display torna all’ora corrente.

6. Funzionamento del Timer (Cont.)

Combinazione di Timer ON e OFF

• Impostazione dei timer ON e OFF, rispettivamente. Controllare l’impostazione del timer
• Se premete o per il , l’ora programmata viene visualizzata per quattro secondi.
• Quando non è stata effettuata alcuna impostazione del timer, visualizza --:--. (Impostazione Iniziale) Controllare l’impostazione di un timer
• Premere per il premere nuovamente

, e quindi quando viene visualizzata l’impostazione del timer, per il timer. Annullare l’impostazione di un timer

• Se premete [CANCEL (Annulla)], l’impostazione del timer viene annullata.
• Se desiderate annullare l’impostazione per o il timer , premete o il timer desiderato e quando viene visualizzata l’ora programmata, premete [CANCEL (Annulla)]. Usare la stessa impostazione del timer ogni giorno
• Se premete per 2 o più secondi, “ ” viene visualizzato e il Timer ON o il Timer OFF metteranno in funzione l’apparecchio alla stessa ora ogni giorno.
• Se premete nuovamente per due o più secondi, “ ” si spegne e il timer funziona una volta sola. IT-10 IT-10 2014/12/19 10:24:47 OI_072023_all.indb

7. Regolazione della Direzione del Vento

• Non tentate mai di spostare manualmente il deflettore (piastra di direzione del vento su-giù) che viene azionato dal telecomando.
• Quando l’apparecchio si arresta, il deflettore (piastra di direzione del vento su-giù) è automaticamente rivolto verso il basso.
• Quando l’apparecchio è in standby di riscaldamento, il deflettore (piastra di direzione del vento sugiù) è rivolto verso l’alto. Inoltre, tenete a mente che il deflettore inizia ad oscillare dopo che viene rilasciata la modalità di standby del riscaldamento, ma il telecomando indica Deflettore Automatico anche durante lo standby del riscaldamento.

CZ-RWSU2/CZ-RWST2/CZ-RWSL2/CZ-RWSY2/

Apparecchio Interno (CZ-RWSK2)/CZ-RWST3 Impostare la Direzione del Vento Quando l’apparecchio è in funzione, ogni volta che premete , la direzione in cui è rivolto il deflettore cambia. Impostare il Deflettore sull’Oscillazione Se premete per impostare il deflettore (piastra di direzione del vento su-giù) nella sua posizione più rivolta verso il basso, e quindi premete nuovamente viene visualizzato e il deflettore oscilla automaticamente su e giù. Interrompere l’Oscillazione del Deflettore Se premete nuovamente mentre il deflettore sta oscillando, potete interrompere l’oscillazione del deflettore e impostarlo in posizione come desiderato. Quindi, se premete , potete impostare la direzione del vento a partire dalla posizione più elevata.

Quando l’apparecchio si trova nelle modalità Raffreddamento o Deumidificazione, è impossibile impedire che il deflettore sia rivolto verso il basso. Se provate a interrompere l’oscillazione del deflettore mentre è rivolto verso il basso, continuerà a muoversi finché non si trova nella terza posizione dall’alto. Nella Modalità Riscaldamento Si prega di rivolgere il deflettore (piastra di direzione del vento su-giù) verso il basso. Se è rivolto verso l’alto, l’aria calda non raggiungerà il livello del pavimento. Impostazione Iniziale Nelle Modalità Raffreddamento e Deumidificazione Si prega di rivolgere il deflettore (piastra di direzione del vento sugiù) verso l’alto. Se la piastra è rivolta verso il basso, si potrebbe formare della condensa e gocciolare dall’uscita dell’aria. Nella Modalità Ventilatore Impostazione Iniziale Impostazione Iniziale

In Tutte le Modalità Si Sposta Costantemente Visualizza con l’Oscillazione Interrotta Modalità Ventilatore/ Riscaldamento Modalità Raffreddamento/ Deumidificazione IT-11 IT-11 2014/12/19 10:24:47 OI_072023_all.indb

7. Regolazione della Direzione del Vento (Cont.)

CZ-RWSC3 Le funzioni disponibili variano a seconda dell’apparecchio interno utilizzato. E’ impossibile impostare la direzione del vento tramite il telecomando per modelli diversi da quelli specificati di sotto. Per ulteriori informazioni, si rimanda al manuale d’uso in dotazione con l’apparecchio interno. Modelli Cassetta Soffitto Quattro direzioni, Modelli Cassetta Soffitto Bidirezionale, Modelli Cassetta Soffitto Unidirezionale per Soffitti Alti, Modelli Soffitto Sospeso, Modelli a Muro Si rimanda a Impostare la Direzione del Vento e Interrompere l’Oscillazione del Deflettore.

8. Funzionamento Simultaneo di Apparecchi Interni/Esterni Multipli (Controllo di Gruppo)

Il controllo di gruppo funziona bene per fornire aria condizionata a una stanza grande con più di un condizionatore. Apparecchio Interno

• Un telecomando è in grado di controllare fino a otto apparecchi interni.
• Tutti gli apparecchi interni hanno impostazioni Ricevitore identiche.
• Impostare la rilevazione della temperatura all’apparecchio interno (Sensore Principale). Telecomando senza fili (Vedere Pagine I e II) Apparecchio Interno Linea Segnale IT-12 IT-12 2014/12/19 10:24:47 OI_072023_all.indb

9. Utilizzo del Telecomando

• Puntare il trasmettitore del telecomando al ricevitore. Quando il segnale viene ricevuto correttamente, emetterà un segnale acustico una volta. (Emette un segnale acustico due volte solo quando l’apparecchio inizia a funzionare.)
• Il segnale può essere ricevuto ad una distanza di circa 6 metri. Questa distanza deve essere usata solo come guida. Dipende dalla potenza delle batterie.
• Assicurarsi che non ci sia nulla tra il telecomando e il ricevitore che potrebbe bloccare il segnale.
• Non lasciare il telecomando alla luce diretta del sole, dove il vento proveniente dal condizionatore potrebbe soffiare direttamente su di esso, o vicino a qualsiasi altra fonte di calore.
• Fare attenzione a non far cadere, gettare o lavare il telecomando con acqua.
• Il segnale proveniente dal telecomando potrebbe non essere ricevuto in stanze con illuminazione a fluorescenza ad avviamento rapido, illuminazione con tecnologia inverter, schermi al plasma, televisori LCD (monitor), ecc. Per ulteriori informazioni, si Fissare la montatura Inserimento del prega di contattare il rivenditore dove è stato acquistato il del telecomando con telecomando nella delle viti. montatura. prodotto. Utilizzo con Montaggio a Parete
• Premere dal punto in cui desiderate montare il telecomando e assicuratevi che il segnale venga ricevuto correttamente.
• Tirate il telecomando in avanti per rimuoverlo. 2 Premere 1 Inserire Montatura del telecomando

10. Per Risultati Ottimali

Non posizionate il telecomando troppo lontano dal ricevitore. Questo potrebbe causare un malfunzionamento. Assicurarsi di tenere il telecomando nella stessa stanza del ricevitore. Puntare il telecomando al ricevitore. Quando il segnale viene ricevuto correttamente, emetterà un segnale acustico una volta. Evitare di posizionare il telecomando dove rimane coperto, per esempio dietro una tenda. Tenerlo fuori all’aperto. IT-13 IT-13 2014/12/19 10:24:48 OI_072023_all.indb

Sia nelle installazioni multiple che singole, quando viene installato più di un apparecchio interno nella stessa stanza con un telecomando compatibile, è possibile configurare gli indirizzi per evitare diafonia. Impostando gli interruttori di indirizzo sui ricevitori e facendoli corrispondere con il numero di indirizzi sul telecomando, è possibile controllare separatamente fino a sei apparecchi interni con il telecomando. (Quando si usano gli apparecchi in combinazione flessibile o quando si usano apparecchi multipli simultaneamente, siccome vengono utilizzati allo stesso tempo, non possono essere controllati singolarmente.) Sono presenti impostazioni di indirizzo separate, gli indirizzi del ricevitore per i ricevitori*1 e gli indirizzi del trasmettitore per il telecomando. Per ulteriori informazioni, si prega di contattare il rivenditore dove è stato acquistato il prodotto.

• La procedura di impostazione è diversa per CZ-RWSY2 e l’Apparecchio Interno (CZ-RWSK2). (Vedere Pagina IT-16)
• Queste impostazioni sono salvate nella memoria non volatile nel telecomando, quindi anche quando le batterie vengono sostituite, le impostazioni non devono essere eseguite nuovamente. *1 CZ-RWST2/CZ-RWST3 è dei ricevitori (All’interno dell’apparecchio interno); CZ-RWSL2 è di un pannello di comando. (All’interno dell’apparecchio interno) Verifica degli Indirizzi Quando si preme sul telecomando, il suo indirizzo corrente viene indicato nel display. Se questo indirizzo corrisponde all’indirizzo del ricevitore*2, il segnale acustico suona. (Se si trova su ALL (TUTTI), il segnale acustico suonerà sempre.) Se si trova su ALL (TUTTI), può essere utilizzato a prescindere dagli indirizzi del ricevitore. Puntare il telecomando al ricevitore che desiderate utilizzare e trasmettere. *2 CZ-RWSL2 è un ricevitore (Apparecchio interno) Corrispondenza degli Indirizzi Impostazione degli Indirizzi del Telecomando allo stesso tempo, “ ” lampeggerà.

, ogni volta che premete , fa il giro da ALL

(TUTTI)123…6ALL (TUTTI). Impostatelo all’interruttore dell’indirizzo del ricevitore dell’apparecchio interno che desiderate utilizzare.

3. Quando rilasciate

, viene impostato l’indirizzo che era visualizzato. Quando fate ciò, se corrisponde all’impostazione dell’indirizzo del ricevitore, il segnale acustico suona. IT-14 IT-14 2014/12/19 10:24:48 OI_072023_all.indb Display dell’indirizzo del telecomando senza fili

CZ-RWSU2 Posizione degli interruttori d’indirizzo La ricezione è possibile in tutte le posizioni d’indirizzo Per 1, 2 e 3, impostare l’interruttore a destra e per 4, 5 e 6, a sinistra. S001 S001 S002 S002

CZ-RWST2/CZ-RWST3 Posizione degli interruttori d’indirizzo La ricezione è possibile in tutte le posizioni d’indirizzo

S001 S001 S002 Per 1, 2 e 3, impostare l’interruttore a sinistra e per 4, 5 e 6, a destra.

S002 S001 S002 CZ-RWSL2 Posizione degli interruttori d’indirizzo La ricezione è possibile in tutte le posizioni d’indirizzo

Per 1, 2 e 3, impostare l’interruttore a sinistra e per 4, 5 e 6, a destra.

CZ-RWSC3 Indirizzo Posizione degli interruttori d’indirizzo ALL La ricezione è possibile in tutte le posizioni d’indirizzo Indirizzo Indirizzo Indirizzo Indirizzo Indirizzo

11. Indirizzi (Cont.)

Impostazione degli Indirizzi (CZ-RWSY2/CZ-RWSK2) (Impostazione dell’indirizzo dell’apparecchio interno)

1. Prima di tutto, impostare l’indirizzo per il telecomando con Impostare l’Indirizzo del

Telecomando (Vedere Pagina IT-14). dell’apparecchio interno per quattro o più

2. Premere [Funzionamento di Emergenza]

secondi. Quando fate ciò, le spie del display lampeggeranno una dopo l’altra.

4. Il segnale acustico suonerà e l’indirizzo dell’apparecchio interno passerà all’indirizzo

visualizzato sul telecomando. dell’apparecchio interno una volta, le

5. Se premete [Funzionamento di Emergenza]

spie sul display dell’apparecchio interno si spegneranno. Nota

Non tenete premuto il tasto [Funzionamento di Emergenza] dell’apparecchio interno mentre le spie del display dell’apparecchio interno lampeggiano una dopo l’altra. Assicurarsi di utilizzare quando l’apparecchio interno è arrestato. L’indirizzo dell’apparecchio interno è impostato su “ALL (Tutti)” alla consegna. IT-16 IT-16 2014/12/19 10:24:50 OI_072023_all.indb

12. Funzionamento di Emergenza

Utilizzate [Funzionamento di Emergenza] nelle seguenti situazioni quando c’è una necessità urgente.

• Quando le batterie del telecomando si sono guastate.
• Quando il telecomando è rotto.
• Quando il telecomando è stato perduto. *1 Figure: CZ-RWSU2, CZ-RWSY2 e CZ-RWST2/CZ-RWST3 sono dei ricevitori (all’interno dell’apparecchio interno), CZ-RWSL2 è del pannello di comando (all’interno dell’apparecchio interno) e Apparecchio Interno (CZ-RWSK2) è del suo pannello frontale. CZ-RWSU2/CZ-RWST2/CZ-RWSY2/Apparecchio Interno (CZ-RWSK2)/CZ-RWST3 Avvio: premere [Funzionamento di Emergenza] del ricevitore. Se la temperatura interna è 24 °C o superiore quando l’apparecchio inizia a funzionare, farà da sistema di raffreddamento. Se la temperatura interna è inferiore a 24 °C quando l’apparecchio inizia a funzionare, farà da sistema di riscaldamento. Interruzione: premere nuovamente [Funzionamento di Emergenza] CZ-RWSU2 Avvio/ Interruzione del ricevitore. CZ-RWST2 Avvio/Interruzione CZ-RWSY2 OPERATION Avvio/ Interruzione TIMER

STANDBY Avvio/ Interruzione CZ-RWST3 Avvio/ Interruzione Avvio/ Interruzione IT-17 IT-17 2014/12/19 10:24:50 OI_072023_all.indb

12. Funzionamento di Emergenza (Cont.)

Gli interruttori Collaudo/Acceso e Prova/Acceso (Test Run/On and Test/On switches) sono per l’uso quando l’apparecchio viene installato e collaudato. Non è per l’uso normale. Se l’interruttore Normale/Interrompi TUTTO [Normal/Stop ALL] si trova su Interrompi TUTTO (Stop ALL), l’apparecchio non è in grado di ricevere i segnali dal telecomando. CZ-RWSC3/CZ-RWSL2

1. Premere [Funzionamento di Emergenza]

del ricevitore. Se la temperatura interna è 24 °C o superiore quando l’apparecchio inizia a funzionare, farà da sistema di raffreddamento. Se la temperatura interna è inferiore a 24 °C quando l’apparecchio inizia a funzionare, farà da sistema di riscaldamento.

2. Se premete , la direzione del vento oscilla automaticamente su e giù.

del ricevitore. Interruzione: premere nuovamente [Funzionamento di Emergenza] CZ-RWSL2 CZ-RWSC3

Gli interruttori Collaudo/Acceso e Prova/Acceso (Test Run/On and Test/On switches) sono per l’uso quando l’apparecchio viene installato e collaudato. Non è per l’uso normale. Se l’interruttore Normale/Interrompi TUTTO [Normal/Stop ALL] si trova su Interrompi TUTTO (Stop ALL), l’apparecchio non è in grado di ricevere i segnali dal telecomando. IT-18 IT-18 2014/12/19 10:24:51 OI_072023_all.indb

13. Impostazioni Varie

E’ possibile eseguire una serie di modifiche alle impostazioni, a seconda dell’apparecchio interno utilizzato. Indicatore della modalità di funzionamento, display dell’ora (24 ore, AM/PM), Max Temp Riscaldamento

(Queste impostazioni sono salvate nella memoria non volatile nel telecomando, quindi anche quando le batterie vengono sostituite, le impostazioni non devono essere eseguite nuovamente.) Prima verificare il display del telecomando quando l’apparecchio viene arrestato e quindi eseguire le impostazioni desiderate. Modalità di funzionamento

Mentre tenete premuti i tasti di sotto, ogni volta che cambia. Qualsiasi cosa venga visualizzata quando rilasciate Impostazione opzione Impostazione del display della modalità di funzionamento del telecomando quando viene premuto Impostazione del display dell’orologio Impostazione temperatura possibile massima nella modalità Riscaldamento Pulsante di Funzionamento viene premuto, il display del telecomando viene impostata. Contenuto Impostazione Display del Telecomando Pompa di Calore (con Automatico) Premere Pompa di Calore (senza Automatico) tenendo premuto Condizionatore d’aria dedicato Premere 24 Ore tenendo premuto AM/PM Premere tenendo premuto

La frequenza di temperatura di riscaldamento massima è 26 °C – 30 °C IT-19 IT-19 2014/12/19 10:24:51 OI_072023_all.indb

14. Prima di Richiedere Assistenza

Prima di richiedere assistenza, si prega di verificare i seguenti punti. Problema L’apparecchio non funziona anche quando viene premuto sul telecomando. Causa Soluzione L’alimentazione dell’apparecchio interno non è accesa. Assicurarsi che l’alimentazione dell’apparecchio interno sia accesa. L’interruttore Normale/Interrompi Tutto (Normal/Stop All) è in posizione Interrompi Tutto (Stop All)? (Vedere Pagina IT-4) Commutarlo in posizione Normale e annullare l’operazione. Le batterie del telecomando sono esaurite? Sostituire le batterie. C’è una discrepanza tra la spia del display e il Cambiare la modalità di raffreddamento/riscaldamento o è impostato funzionamento. su qualcosa di diverso da Automatico? (La spia di funzionamento rimane accesa, mentre la spia del timer e la spia dello standby lampeggiano alternamente.) Il condizionatore si avvia e si arresta da solo. Gli indirizzi corrispondono gli uni agli altri? Verificare gli indirizzi del ricevitore e il telecomando. (Vedere Pagina IT-13) Il timer è stato impostato su ripeti? Controllare le impostazioni del timer. (Vedere Pagina IT-9) Si è verificato un errore nella memoria non ” viene visualizzato sul volatile. telecomando quando viene arrestato l’apparecchio. Sebbene l’apparecchio sia solo per l’aria condizionata, Automatico o Riscaldamento viene indicato sul display. Si prega di contattare il punto di vendita. Dopo aver inserito le batterie nel telecomando, anche quando viene utilizzato, il display non cambia. Premere il pulsante reimposta sul telecomando. (Vedere Pagina IT-5) E’ impossibile impostare il timer. Eseguire le impostazioni quando il telecomando si trova in Display di Funzionamento. (Vedere Pagina IT-9) Eseguire le impostazioni al display della modalità di funzionamento del telecomando. (Vedere Pagina IT-19) Se il problema persiste anche dopo aver verificato i suddetti punti, arrestare l’apparecchio, scollegare l’alimentazione dell’apparecchio interno e contattare il rivenditore dove è stato acquistato il prodotto con il numero del modello e il problema che state riscontrando. Siccome è pericoloso, non eseguite le riparazioni da soli in nessuna circostanza. Inoltre, quando le spie del ricevitore lampeggiano; si prega di contattare il rivenditore con quelle informazioni. IT-20 IT-20 2014/12/19 10:24:52 OI_072023_all.indb

Alimentazione 16 V CC (Fornita dalla morsettiera del telecomando dell’apparecchio interno) IT-21 IT-21 2014/12/19 10:24:52 OI_072023_all.indb IT-22 2014/12/19 10:24:53 OI_072023_all.indb Índice
