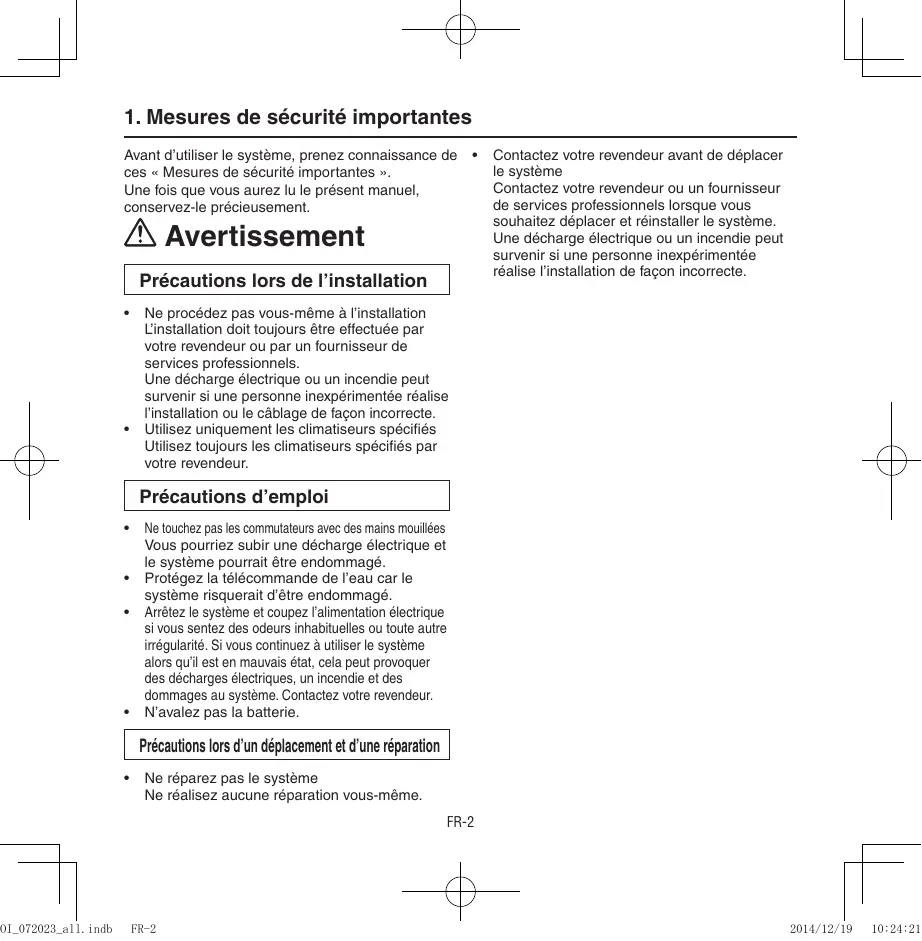

1. Mesures de sécurité importantes

Avant d’utiliser le système, prenez connaissance de ces « Mesures de sécurité importantes ». Une fois que vous aurez lu le présent manuel, conservez-le précieusement.

Avertissement Précautions lors de l’installation

Contactez votre revendeur avant de déplacer le système Contactez votre revendeur ou un fournisseur de services professionnels lorsque vous souhaitez déplacer et réinstaller le système. Une décharge électrique ou un incendie peut survenir si une personne inexpérimentée réalise l’installation de façon incorrecte. Ne procédez pas vous-même à l’installation L’installation doit toujours être effectuée par votre revendeur ou par un fournisseur de services professionnels. Une décharge électrique ou un incendie peut survenir si une personne inexpérimentée réalise l’installation ou le câblage de façon incorrecte. Utilisez uniquement les climatiseurs spécifiés Utilisez toujours les climatiseurs spécifiés par votre revendeur. Précautions d’emploi

Ne touchez pas les commutateurs avec des mains mouillées Vous pourriez subir une décharge électrique et le système pourrait être endommagé. Protégez la télécommande de l’eau car le système risquerait d’être endommagé. Arrêtez le système et coupez l’alimentation électrique si vous sentez des odeurs inhabituelles ou toute autre irrégularité. Si vous continuez à utiliser le système alors qu’il est en mauvais état, cela peut provoquer des décharges électriques, un incendie et des dommages au système. Contactez votre revendeur. N’avalez pas la batterie. Précautions lors d’un déplacement et d’une réparation

Ne réparez pas le système Ne réalisez aucune réparation vous-même. FR-2 FR-2 2014/12/19 10:24:21 OI_072023_all.indb

2. Noms et fonctionnement

TÉLÉCOMMANDE

Une télécommande peut commander un groupe de huit appareils intérieurs. (Cf. la page FR-12) Affichage du fonctionnement Affiche l’état de fonctionnement de l’appareil. (La figure montre tous les états.)

• L’affichage à volet automatique peut être différent selon l’appareil qui est installé. (Cf. la page FR-11) Touche Marche/Arrêt Appuyez une fois sur cette touche pour démarrer l’appareil. Appuyez une nouvelle fois sur cette touche pour l’arrêter. Touche de vitesse du ventilateur Touche d’oscillation/de direction de l’air

Touche de réglage du minuteur Utilisez cette touche pour faire fonctionner le minuteur.

6. Touche de réinitialisation

Utilisez cette touche une fois que vous avez changé les batteries.

7. Couvercle

Appuyez au centre de la partie supérieure, puis faites-le glisser vers le bas.

8. Transmetteur

9. Capteur de la télécommande

Il détecte la température au niveau de la télécommande lorsque la détection a été activée sur la télécommande via la touche du capteur.

10. Touches de réglage de la température

augmente la température de 1 °C à la fois. diminue la température de 1 °C à la fois.

11. Touche du filtre

CZ-RWSC3 Appuyez sur cette touche pour éteindre le voyant du filtre sur le récepteur.

12. Touche de sélection du mode

Appuyez sur cette touche pour sélectionner le mode de fonctionnement.

13. Touche de la ventilation

Utilisez cette touche si vous utilisez un ventilateur provenant du marché des pièces de rechange. Appuyez dessus pour démarrer et arrêter le ventilateur. Lorsque vous arrêtez ou démarrez le climatiseur, le ventilateur démarre ou s’arrête en même s’affiche lorsque la temps. ( télécommande du ventilateur est en cours de fonctionnement.)

14. Touche des adresses

15. Touche du capteur

Utilisez cette touche lorsque vous détectez la température au niveau de la télécommande. Lors de la livraison, le paramètre par défaut est défini pour détecter la température au niveau de la s’affiche télécommande. Le symbole alors.

16. Touche Horloge

Utilisez cette touche pour régler l’horloge.

À partir de cette page, les noms des touches de la télécommande seront abrégés par l’illustration de leur « touche ». Exemple : Touche Marche/Arrêt FR-3 FR-3 2014/12/19 10:24:21 OI_072023_all.indb

2. Noms et fonctionnement (suite)

Récepteur Reçoit le signal envoyé à partir de la télécommande. Touche de fonctionnement d’urgence Voyants de l’affichage En cas d’erreur, l’un des voyants clignote. Lorsqu’un voyant d’affichage clignote, consultez la section « 14. Avant toute demande d’intervention ».

Voyant de fonctionnement (OPERATION) Ce voyant est allumé lorsque l’appareil est en cours de fonctionnement. Voyant du minuteur (TIMER) Ce voyant est allumé lorsque le minuteur est configuré. Voyant de veille (STANDBY)

• Lorsque le chauffage fonctionne, le voyant s’allume lorsque : le thermostat a fonctionné lors du dégivrage au démarrage.
• En cas d’erreur, le voyant clignote. Voyant du filtre (FILTER) Ce voyant vous informe lorsque le filtre doit être nettoyé. Touche d’oscillation Commutateur Normal/Arrêter tout (Normal/Stop All) Utilisez la position Normal (Normal). Il ne fonctionne pas en position Arrêter tout (Stop All). Commutateur de la télécommande principale/télécommande secondaire En mode d’utilisation normale, ce commutateur doit être sur la télécommande principale. Vous pouvez également utiliser les deux télécommandes avec une télécommande câblée (vendue séparément). (Consultez le revendeur à qui vous avez acheté le produit afin de définir les paramètres.) Commutateur Test/Marche (Test/On) Il est utilisé lors d’une intervention, mais pas lors de l’utilisation normale. Commutateur Opération de test/Marche (Test Run/On) Il est utilisé lors d’une intervention, mais pas lors de l’utilisation normale.

9. Commutateur d’adresses (Address)

Il permet de différencier les signaux entrants des signaux sortants. Remarque

Si un modèle de pompe à chaleur est utilisé, il bipera deux fois et le voyant de fonctionnement s’allumera sur l’affichage. Si les voyants du minuteur et de veille clignotent tour à tour, c’est qu’il y a un problème entre le chauffage et le refroidissement, et l’appareil ne peut donc pas fonctionner dans le mode souhaité. (Sur les modèles qui ne disposent pas de la fonction Auto, même si elle est sélectionnée, c’est la même chose.) Lorsque le fonctionnement local est désactivé comme contrôle centralisé et si les touches Marche, Arrêt et de configuration du mode et de la température sont activées, l’appareil bipera cinq fois et aucun changement ne sera effectué. FR-4 FR-4 2014/12/19 10:24:22 OI_072023_all.indb

3. Installation des batteries

1. Retirez le couvercle.

2. Insérez deux batteries alcalines de type AAA.

Insérez-les en respectant la polarité [+/–] comme indiquée dans la figure.

3. Insérez sans forcer l’extrémité d’un trombone (ou

un objet semblable) dans le trou de réinitialisation, puis appuyez sur le bouton de réinitialisation situé dans le trou. Remettez le couvercle. Remarque

Changez les batteries lorsque l’affichage de la télécommande faiblit. Si vous ne les changez pas, elle ne fonctionnera qu’à proximité du récepteur. (La durée de vie des batteries alcalines est d’environ un an.) Lorsque vous changez des batteries, utilisez toujours deux batteries neuves de la même marque. Si vous n’utilisez pas la télécommande sur une longue période, retirez les batteries. Veuillez jeter les batteries en respectant la réglementation en vigueur. Une fois que vous avez changé les batteries, suivez les procédures de la page suivante afin de remettre l’appareil à l’heure. Trou de réinitialisation Couvercle

1. Enlever le couvercle.

2. Pousser la pile vers le côté négatif et l'enlever en

la levant par son côté positif. (Comme montré sur la droite)

3. Enlever l'autre pile de la même façon.

Jeter les piles usagées à l'endroit prévu conformément aux arrêtés municipaux locaux en vigueur.

N’avalez pas la batterie. Après avoir retiré la pile de la télécommande, la garder hors de la portée des enfants. Si avalée, la pile peut causer la mort par suffocation. Lors de l’insertion de la pile, s’assurer que les polarités (+ et -) sont correctes. Avertissement

FR-5 FR-5 2014/12/19 10:24:22 OI_072023_all.indb

4. Réglage de l’heure actuelle

Une fois que vous avez changé les batteries et appuyé sur le bouton de réinitialisation, assurez-vous que vous remettez l’appareil à l’heure. (Lorsque vous appuyez sur le bouton de réinitialisation, l’heure revient sur [

1. Appuyez sur

pendant deux secondes ou plus. Une fois que l’affichage de l’horloge commence à clignoter, vous pouvez régler l’heure.

2. Réglez l’heure à l’aide de

Si vous appuyez sur la touche en la maintenant enfoncée, l’heure change rapidement.

3. Réglez les minutes à l’aide de

Si vous appuyez sur la touche en la maintenant enfoncée, l’heure change rapidement.

4. Appuyez sur

pour terminer le réglage de l’heure.

• Lorsque vous réglez l’heure actuelle, l’affichage de l’heure clignote, mais pas celui des deux-points.
• Si vous n’appuyez pas sur les touches pendant trois minutes lors du réglage de l’heure, cette dernière est alors réglée sur l’heure affichée.

• Lorsque vous appuyez sur le bouton de réinitialisation, les paramètres du minuteur sont supprimés. FR-6 FR-6 2014/12/19 10:24:22 OI_072023_all.indb

5. Fonctionnement

Auto , Chauffage , Séchage , Refroidissement , Ventilateur Les modèles qui fournissent uniquement la fonction de refroidissement ne peuvent pas fonctionner en mode Auto ou Chauffage. Alimentation : mettez sous tension l’appareil intérieur au moins 14 heures avant son fonctionnement.

1. Appuyez sur .

2. Appuyez sur

et sélectionnez Auto , Chauffage , Séchage , Refroidissement ou Ventilateur .

3. Appuyez sur et sélectionnez la vitesse souhaitée.

Si Auto est défini, la vitesse du ventilateur bascule automatiquement. (Auto ne fonctionne pas en mode Ventilateur.)

4. Appuyez sur l’une des touches

température souhaitée.

et réglez la Le réglage de la température ne peut pas être effectué en mode Ventilateur. Séchage MAX MIN Auto

/ Refroidissement Arrêt : Appuyez sur

Lorsque vous arrêtez l’appareil avec la télécommande, même si le compresseur de l’appareil extérieur s’arrête, le ventilateur de l’appareil extérieur peut continuer à fonctionner pendant quelque temps. FR-7 FR-7 2014/12/19 10:24:23 OI_072023_all.indb

5. Fonctionnement (suite)

Si l’appareil ne chauffe pas très efficacement avec une vitesse Basse, passez-la Haute ou sur Moyenne. de ventilateur Selon l’appareil intérieur qui est utilisé, une fonction peut être indiquée, qu’il ne possède pas. (La vitesse du ventilateur est réglée.) Si vous ne pouvez pas éteindre normalement le climatiseur. Débranchez l’alimentation de l’appareil intérieur et contactez le revendeur où vous avez acheté le produit. <Fonctionnement automatique> Si tous les appareils intérieurs sont identiques dans un système de refroidissement et qu’ils sont commandés comme un seul groupe, ce dernier chauffe ou refroidit automatiquement via les différences entre la température réglée et la température ambiante. <Fonctionnement du séchage>

• Selon l’appareil intérieur qui est utilisé, la télécommande peut être dotée d’un indicateur [Séchage] sur l’affichage, même si la fonction de séchage n’est pas présente dans l’appareil. (Identique au fonctionnement du climatiseur)
• Lorsque la température ambiante est proche de la température réglée, l’appareil continue à démarrer ou à s’arrêter automatiquement.
• Lorsque le mode de séchage s’arrête, le ventilateur de l’appareil intérieur souffle un air doux afin d’empêcher l’humidité de pénétrer dans la pièce.
• Selon l’appareil intérieur qui est utilisé et/ou la température ambiante, il peut être impossible de régler la vitesse du ventilateur.
• Selon l’appareil qui est utilisé, lorsque la température de l’air extérieur est égale ou inférieure à 15 °C, la fonction de séchage ne fonctionne pas. FR-8 FR-8 2014/12/19 10:24:24 OI_072023_all.indb

6. Fonctionnement du minuteur

• Lorsque vous réglez le minuteur, assurez-vous que l’heure définie sur la télécommande est correcte et précise.
• L’horloge du minuteur peut uniquement être réglée lorsque l’affichage de la télécommande est sur MARCHE.
• Une fois que vous avez réglé le minuteur, placez la télécommande à un endroit où son signal pourra atteindre le récepteur de l’appareil intérieur. (Lorsque l’heure définie sur le minuteur est atteinte, un signal est envoyé depuis la télécommande pour démarrer/arrêter l’appareil.) Utilisation du minuteur ou de , et alors que l’heure est

1. Appuyez sur

affichée, si vous appuyez une nouvelle fois sur , vous pouvez régler une heure prévue. La dernière heure qui a été réglée sur le minuteur est affichée. « --:-- » indique qu’il est temps de changer les batteries.

2. Appuyez sur

ou de et réglez le minuteur sur Chaque fois que vous appuyez sur , l’heure augmente de 10 minutes. Si vous appuyez sur la touche en la maintenant enfoncée, l’heure change rapidement.

3. Une fois que vous avez réglé le minuteur, si vous appuyez sur

, l’affichage de l’heure réglée est stable, indiquant que le réglage est terminé. Après trois secondes d’affichage du réglage du minuteur, l’affichage revient à l’heure actuelle.

1, 2 FR-9 FR-9 2014/12/19 10:24:25 OI_072023_all.indb

6. Fonctionnement du minuteur (suite)

Association des minuteurs MARCHE et ARRÊT

• Réglage des minuteurs MARCHE et ARRÊT, respectivement. Vérification du réglage du minuteur

ou sur , l’heure prévue s’affiche pendant quatre secondes.

• Lorsque aucun réglage du minuteur n’a été effectué, ce dernier affiche --:-- (réglage initial). Modification d’un réglage du minuteur

ou sur pour le régler à nouveau. et lorsque le réglage du minuteur s’affiche, appuyez sur Annulation d’un réglage du minuteur

• Si vous appuyez sur [CANCEL (Annuler)], le réglage du minuteur est annulé.
• Si vous souhaitez annuler le réglage du minuteur , appuyez sur ou sur le minuteur souhaité et lorsque l’heure prévue s’affiche, appuyez sur [CANCEL (Annuler)]. Utilisation quotidienne du même réglage du minuteur
• Si vous appuyez sur pendant 2 secondes ou plus, « » s’affiche et le minuteur MARCHE ou le minuteur ARRÊT permettra à l’appareil de fonctionner à la même heure chaque jour.
• Si vous appuyez une nouvelle fois sur pendant deux secondes ou plus, « » s’éteint et le minuteur ne fonctionne qu’une seule fois. FR-10 FR-10 2014/12/19 10:24:26 OI_072023_all.indb

7. Réglage de la direction de l’air

• N’essayez jamais de déplacer manuellement le volet (plaque de direction de l’air bidirectionnelle) qui est commandé par la télécommande.
• Lorsque l’appareil s’arrête, le volet (plaque de direction de l’air bidirectionnelle) se positionne automatiquement vers le bas.
• Lorsque l’appareil est en mode Veille du chauffage, le volet (plaque de direction de l’air bidirectionnelle) se positionne vers le haut. Gardez également à l’esprit que le volet commence à bouger une fois que le mode Veille du chauffage est déclenché, mais l’affichage de la télécommande indique Volet Auto en mode Veille du chauffage.

CZ-RWSU2/CZ-RWST2/CZ-RWSL2/CZ-RWSY2/

Appareil intérieur (CZ-RWSK2)/CZ-RWST3 Réglage de la direction de l’air Lorsque l’appareil est en marche, dès que vous appuyez sur , la direction du volet change. Réglage du volet sur l’oscillation En mode Chauffage Veuillez positionnez le volet (plaque de direction de l’air bidirectionnelle) vers le bas. S’il est positionné vers le haut, l’air chaud n’atteindra pas le sol. Réglage initial En modes Refroidissement et Séchage Si vous appuyez sur pour régler le volet (plaque de direction de l’air bidirectionnelle) dans sa position maximale vers le bas, puis que vous appuyez une nouvelle fois sur , s’affiche et le volet oscille automatiquement du haut vers le bas. Veuillez positionnez le volet (plaque de direction de l’air bidirectionnelle) vers le haut. S’il est positionné vers le bas, de la condensation peut se former et ruisseler autour de la sortie d’air. Arrêt de l’oscillation du volet Si vous appuyez une nouvelle fois sur lorsque le volet oscille, vous pouvez arrêter l’oscillation du volet et le positionner comme vous le souhaitez. Si vous appuyez ensuite sur , vous pouvez régler la direction de l’air en partant de la position maximale vers le haut.

Lorsque l’appareil est en mode Refroidissement ou Séchage, le volet ne peut pas être positionné autrement que vers le bas. Si vous essayez d’arrêter l’oscillation du volet alors qu’il est positionné vers le bas, il continuera à bouger jusqu’à ce qu’il atteigne la troisième position en partant du haut. En mode Ventilateur Réglage initial Dans tous les modes Bouge en permanence S’affiche avec l’oscillation arrêtée Mode Ventilateur/ Chauffage Modes Refroidissement/ Séchage FR-11 FR-11 2014/12/19 10:24:26 OI_072023_all.indb

7. Réglage de la direction de l’air (suite)

CZ-RWSC3 Les fonctions disponibles diffèrent selon l’appareil intérieur que vous utilisez. La direction de l’air ne peut pas être réglée via une télécommande pour les modèles autres que ceux qui sont indiqués cidessous. Pour plus d’informations, consultez le manuel d’utilisation fourni avec votre appareil intérieur. Modèles de cassette de plafond à quatre directions, modèles de cassette de plafond bidirectionnelle, modèles de cassette unidirectionnelle pour les hauts plafonds, modèles de plafond suspendus, modèles muraux Veuillez consulter les sections Réglage de la direction de l’air et Arrêt de l’oscillation du volet.

8. Fonctionnement simultané de plusieurs appareils intérieurs/

(Commande groupée) extérieurs La commande groupée permet de fournir efficacement de l’air climatisé dans une grande pièce dotée de plusieurs appareils de climatisation. Récepteur

• Une télécommande peut commander jusqu’à huit appareils intérieurs.
• Tous les appareils intérieurs ont des réglages identiques.
• Réglez la détection de la température sur l’appareil intérieur (capteur principal). (Cf. les pages I et II) Appareil intérieur Appareil intérieur Ligne de signaux Télécommande à infrarouge FR-12 FR-12 2014/12/19 10:24:27 OI_072023_all.indb

9. Utilisation de la télécommande

• Pointez le transmetteur de la télécommande sur le récepteur. Lorsque le signal est correctement reçu, il bipera une fois. (Il bipe deux fois seulement lorsque le fonctionnement de l’appareil démarre.)
• Le signal peut être reçu à une distance d’environ 6 mètres. Cette distance doit être utilisée pour vous guider. Elle dépend de la puissance des batteries.
• Assurez-vous qu’aucun obstacle pouvant bloquer le signal ne se trouve entre la télécommande et le récepteur.
• Ne laissez jamais la télécommande au soleil, à l’endroit où l’air du climatiseur peut souffler directement dessus ou à proximité d’une source de chaleur.
• Ne faites pas tomber de l’eau sur la télécommande. Ne la jetez pas dans l’eau ou ne la lavez pas.
• Il est possible que le signal de la télécommande ne soit pas reçu dans des pièces dotées d’un éclairage fluorescent rapide, d’un éclairage onduleur, d’un Vissez le support Placez la écran plasma, d’un téléviseur LCD (moniteur), etc. Pour plus de la télécommande télécommande. dans son support. d’informations, veuillez contacter le revendeur où vous avez acheté le produit. Utilisation d’un montage mural
• Appuyez sur à partir de l’endroit où vous souhaitez monter la télécommande et assurez-vous que le signal est correctement reçu.
• Tirez la télécommande vers l’avant pour la retirer. 2 Appuyez sur

1 Mettez dans Support de la télécommande

10. Optimisation des résultats

Ne mettez pas la télécommande trop loin du récepteur. Cela peut provoquer une défaillance. Assurez-vous que la télécommande reste dans la même pièce que le récepteur. Pointez la télécommande sur le récepteur. Lorsque le signal est correctement reçu, il bipera une fois. Évitez de recouvrir la télécommande comme dernière un rideau. Laissez-là à l’extérieur. FR-13 FR-13 2014/12/19 10:24:27 OI_072023_all.indb

11. Addresses

Dans les installations d’appareil unique ou de plusieurs appareilslorsque plusieurs appareils intérieurs sont installés dans la même pièce avec une télécommande compatible, vous pouvez définir des adresses afin d’éviter un écho magnétique. En définissant les commutateurs d’adresses sur les récepteurs et en les faisant correspondre au nombre d’adresses de la télécommande, un maximum de six appareils intérieurs peuvent être commandés de façon séparée grâce à la télécommande. (Lorsque vous utilisez des appareils dans une association flexible ou lorsque vous faites fonctionner plusieurs appareils simultanément, comme ils fonctionnent en même temps, ils ne peuvent pas être commandés individuellement.) Il existe des paramètres d’adresses distincts, des adresses de récepteur pour les récepteurs*1 et des adresses de transmetteur pour la télécommande. Pour plus d’informations, veuillez contacter le revendeur où vous avez acheté le produit.

• La procédure de réglage est différente pour CZ-RWSY2 et l’unité intérieure (CZ-RWSK2). (Cf. la page FR-16)
• Ces paramètres sont enregistrés dans la mémoire rémanente de la télécommande. Ainsi, même lorsque les batteries sont changées, il est inutile de redéfinir les paramètres. *1 CZ-RWST2/CZ-RWST3 est pour les récepteurs (dans l’appareil intérieur). CZ-RWSL2 est pour le panneau de commande (dans l’appareil intérieur). Vérification des adresses Lorsque vous appuyez sur sur la télécommande, son adresse actuelle s’affiche. Si cette adresse correspond à l’adresse d’un récepteur*2, la sonnerie retentit (si elle est définie sur ALL (TOUS), la sonnerie retentira toujours). Si elle est définie sur ALL (TOUS), il peut fonctionner quel que soit l’adresse du récepteur. Pointez la télécommande en direction du récepteur que vous souhaitez utiliser et transmettez. *2 CZ-RWSL2 est un récepteur (appareil intérieur) Correspondance des adresses Définition des adresses de la télécommande et sur » clignotera.

1. Si vous appuyez simultanément sur

, chaque fois que vous appuyez sur

2. Tout en maintenant enfoncée la touche

cycle va de ALL (TOUS)123…6ALL (TOUS). , le Définissez-la sur le commutateur d’adresses du récepteur de l’appareil intérieur que vous souhaitez utiliser.

3. Lorsque vous démarrez

, l’adresse qui était affichée est définie. Si cette adresse correspond au paramètre d’adresse du récepteur, la sonnerie retentit. FR-14 FR-14 2014/12/19 10:24:27 OI_072023_all.indb Affichage de l’adresse de la télécommande sans fil

CZ-RWSU2 Position du bouton d’adresse La réception est possible à toutes les positions d’adresse Pour 1, 2 et 3, définissez le commutateur sur la droite et pour 4, 5 et 6, définissez-le sur la gauche. S001 S001 S002 S002

Position du bouton d’adresse La réception est possible à toutes les positions d’adresse

S001 S001 S002 Pour 1, 2 et 3, définissez le commutateur sur la gauche et pour 4, 5 et 6, définissez-le sur la droite.

S002 CZ-RWSL2 Position du bouton d’adresse La réception est possible à toutes les positions d’adresse

Pour 1, 2 et 3, définissez le commutateur sur la gauche et pour 4, 5 et 6, définissez-le sur la droite.

CZ-RWSC3 Adresse Position du bouton d’adresse TOUT La réception est possible à toutes les positions d’adresse Adresse Adresse Adresse Adresse Adresse

FR-15 FR-15 2014/12/19 10:24:27 OI_072023_all.indb

11. Adresses (suite)

Définition des adresses (CZ-RWSY2/CZ-RWSK2) (Définition de l’adresse de l’appareil intérieur)

1. Tout d’abord, définissez l’adresse de la télécommande en suivant les instructions de la

section Définition des adresses de la télécommande (Cf. la page FR-14). de l’appareil intérieur pendant quatre

2. Appuyez sur [Fonctionnement d’urgence]

secondes ou plus. Les voyants de l’affichage clignoteront alors l’un après l’autre.

3. Appuyez sur

sur la télécommande.

4. La sonnerie retentira et l’adresse de l’appareil intérieur sera modifiée en l’adresse qui

sera affichée sur la télécommande. de l’appareil intérieur, les

5. Si vous appuyez une fois sur [Fonctionnement d’urgence]

voyants de l’affichage de l’appareil intérieur s’éteindront. Remarque

Appuyez sur la touche [Fonctionnement d’urgence] (sans la maintenir enfoncée) de l’appareil intérieur lorsque les voyants de l’affichage de l’appareil intérieur clignotent l’un après l’autre. Assurez-vous que vous l’utilisez lorsque l’appareil intérieur est arrêté. L’adresse de l’appareil intérieure est définie sur « ALL » lors de la livraison. FR-16 FR-16 2014/12/19 10:24:29 OI_072023_all.indb

12. Fonctionnement d’urgence

Utilisez [Fonctionnement d’urgence] dans les situations suivantes, dès qu’une intervention urgente est nécessaire.

• Lorsque les batteries de la télécommande ne fonctionnent plus.
• Lorsque la télécommande est cassée.
• Lorsque la télécommande est perdue. *1 Figures : CZ-RWSU2, CZ-RWSY2 et CZ-RWST2/CZ-RWST3 sont pour les récepteurs (dans l’appareil intérieur), CZ-RWSL2 est pour le panneau de commande (dans l’appareil intérieur) et l’appareil intérieur (CZ-RWSK2) est pour le panneau avant. CZ-RWSU2/CZ-RWST2/CZ-RWSY2/Appareil intérieur (CZ-RWSK2)/CZ-RWST3 Démarrage : appuyez sur [Fonctionnement d’urgence] du récepteur. Si la température ambiante est égale ou supérieure à 24 °C lorsque l’appareil démarre, il agira comme un climatiseur. Si la température ambiante est égale ou inférieure à 24 °C lorsque l’appareil démarre, il agira comme un chauffage. Arrêt : appuyez une nouvelle fois sur [Fonctionnement d’urgence] CZ-RWSU2 Marche/Arrêt du récepteur. CZ-RWST2 Marche/Arrêt CZ-RWSY2

OPERATION TIMER STANDBY Marche/Arrêt Marche/Arrêt CZ-RWST3 Marche/Arrêt Marche/ Arrêt FR-17 FR-17 2014/12/19 10:24:29 OI_072023_all.indb

12. Fonctionnement d’urgence (suite)

Les commutateurs Opération de test/Marche (Test Run/On) et Test/Marche doivent être utilisés lorsque l’appareil est installé et qu’un test est en cours, mais pas lors de l’utilisation normale. Si le commutateur [Normal/Arrêter TOUT] ([Normal/Stop ALL]) est sur Arrêter TOUT (Stop ALL), l’appareil ne peut recevoir aucun signal de la télécommande. CZ-RWSC3/CZ-RWSL2

1. Appuyez sur [Fonctionnement d’urgence]

du récepteur. Si la température ambiante est égale ou supérieure à 24 °C lorsque l’appareil démarre, il agira comme un climatiseur. Si la température ambiante est égale ou inférieure à 24 °C lorsque l’appareil démarre, il agira comme un chauffage.

2. Si vous appuyez sur , la direction de l’air oscille automatiquement vers le haut et vers

le bas. du récepteur. Arrêt : appuyez une nouvelle fois sur [Fonctionnement d’urgence] CZ-RWSL2 CZ-RWSC3

Les commutateurs Opération de test/Marche (Test Run/On) et Test/Marche doivent être utilisés lorsque l’appareil est installé et qu’un test est en cours, mais pas lors de l’utilisation normale. Si le commutateur [Normal/Arrêter TOUT] ([Normal/Stop ALL]) est sur Arrêter TOUT (Stop ALL), l’appareil ne peut recevoir aucun signal de la télécommande. FR-18 FR-18 2014/12/19 10:24:30 OI_072023_all.indb

13. Réglages divers

Différentes modifications peuvent être apportées aux paramètres en fonction de l’appareil intérieur qui est utilisé. Indicateur du mode de fonctionnement, affichage de l’heure (format 24 heures, matin/après-midi), temp. de chauffage max

(Ces paramètres sont enregistrés dans la mémoire rémanente de la télécommande. Ainsi, même lorsque les batteries sont changées, il est inutile de redéfinir les paramètres.) Contrôlez d’abord l’affichage de la télécommande lorsque l’appareil est arrêté, puis effectuez les réglages souhaités. Comment procéder ?

Tout en maintenant les boutons ci-dessous enfoncés, chaque fois que vous appuyez sur de la télécommande change. Quel que soit ce qui est affiché, est défini. Définition de l’élément Définition de l’affichage du mode de fonctionnement de la télécommande lorsque vous appuyez sur Définition de l’affichage de l’horloge Touche de fonctionnement Contenu du paramètre , l’affichage Affichage de la télécommande Pompe à chaleur (avec Auto) Appuyez sur Pompe à chaleur (sans Auto) tout en appuyant sur Climatiseur dédié Appuyez sur tout en appuyant sur Définition des la Appuyez sur température possible max en mode tout en appuyant sur Chauffage

24 heures Matin/Après-midi L’amplitude de la température de chauffage maximale est 26 °C – 30 °C FR-19 FR-19 2014/12/19 10:24:31 OI_072023_all.indb

14. Avant toute demande d’intervention

Avant toute demande d’intervention, vérifiez les points suivants. Problème Origine L’appareil ne fonctionne pas L’alimentation de l’appareil intérieur n’est même lorsque vous appuyez sur pas sur MARCHE. sur la télécommande. Le commutateur Normal/Arrêter tout (Normal/Stop All) est-il en position Arrêter tout (Stop All) ? (Cf. la page FR-4) Les batteries de la télécommande sont-elles hors service ? Solution Assurez-vous que l’alimentation de l’appareil intérieur est sur MARCHE. Passez-le en position Normal (Normal) et annulez l’opération. Changez les batteries. Existe-t-il une disparité entre le voyant de Changez le mode de fonctionnement. l’affichage et le refroidissement/chauffage ou est-il défini sur autre chose que sur Auto ? (Le voyant de fonctionnement reste allumé alors que le voyant du minuteur et le voyant de veille clignotent tour à tour.) Le climatiseur démarre et s’arrête tout seul. Les adresses correspondent-elles les unes aux autres ? Vérifiez les adresses du récepteur et la télécommande. (Cf. la page FR-13) Le minuteur a-t-il été défini sur Répétition ? Vérifiez les paramètres du minuteur. (Cf. la page FR-9) Une erreur s’est produite dans la mémoire » s’affiche sur la télécommande lorsque l’appareil rémanente. est arrêté. Veuillez contacter votre point de vente. Même si l’appareil sert uniquement de climatiseur, le mode Auto ou Chauffage Définissez les paramètres de l’affichage est indiqué dans l’affichage. du mode Fonctionnement de la télécommande. (Cf. la page FR-19) Une fois que vous avez inséré les batteries dans la télécommande, même si l’affichage fonctionne, il ne change pas. Appuyez sur la touche de réinitialisation de la télécommande. (Cf. la page FR-5) Le minuteur ne peut être réglé. Définissez les paramètres lorsque la télécommande est en Affichage du fonctionnement. (Cf. la page FR-9) Si le problème persiste même une fois que vous avez vérifié les éléments précédents, arrêtez l’appareil, coupez l’alimentation de l’appareil intérieur et contactez le revendeur où vous avez acheté le produit en lui indiquant le numéro de votre modèle et le problème que vous rencontrez. Vous ne devez en aucun cas entreprendre vous-même d’effectuer des réparations car cela peut être dangereux. D’autre part, lorsque les voyants du récepteur clignotent, veuillez contacter votre revendeur avec ces informations. FR-20 FR-20 2014/12/19 10:24:31 OI_072023_all.indb

15. Spécifications

CZ-RWSU2/CZ-RWST2/CZ-RWSC3/CZ-RWSY2/CZ-RWSL2/CZ-RWSK2/CZ-RWST3 Dimensions Télécommande à infrarouge Source d’énergie Précision de l’horloge ±30 secondes par mois (à 25 °C) CZ-RWST3 Source d’énergie 65 mm (H) x 141 mm (l) x 22,5 mm (P) 16 V en courant continu (fourni à partir de la barrette de raccordement de la télécommande de l’appareil intérieur) CZ-RWSL2

Dimensions Affichage Source d’énergie 5 V en courant continu (fourni par le panneau de commande) Panneau de commande Dimensions 16 V en courant continu (fourni à partir de la barrette de raccordement de la Source d’énergie télécommande de l’appareil intérieur) FR-21 FR-21 2014/12/19 10:24:32 OI_072023_all.indb FR-22 2014/12/19 10:24:32 OI_072023_all.indb 182 mm (A) X 61 mm (L) X 18,5 mm (P) Due batterie alcaline AAA
