BEDIENUNGSANLEITUNG CZRWST3 PANASONIC

Drahtloses Fernbedienungssystem Bedienungsanleitung

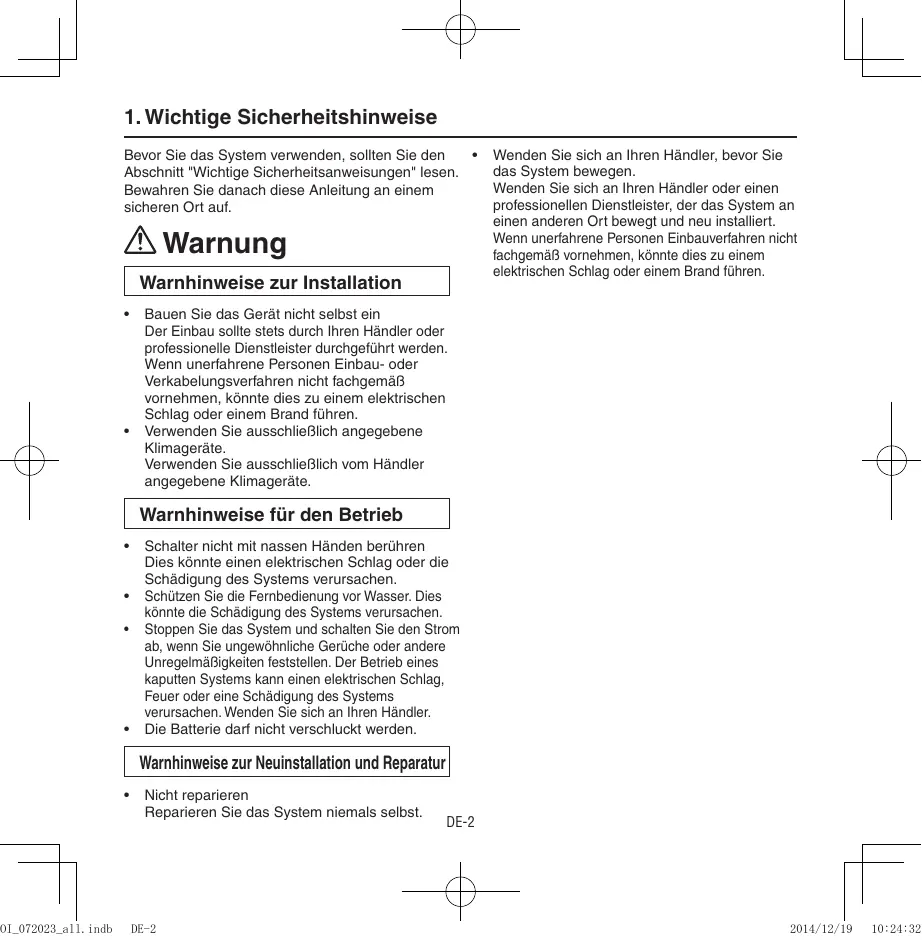

1. Wichtige Sicherheitshinweise

Bevor Sie das System verwenden, sollten Sie den Abschnitt "Wichtige Sicherheitsanweisungen" lesen. Bewahren Sie danach diese Anleitung an einem sicheren Ort auf. Warnung Warnhinweise zur Installation

Wenden Sie sich an Ihren Händler, bevor Sie das System bewegen. Wenden Sie sich an Ihren Händler oder einen professionellen Dienstleister, der das System an einen anderen Ort bewegt und neu installiert. Wenn unerfahrene Personen Einbauverfahren nicht fachgemäß vornehmen, könnte dies zu einem elektrischen Schlag oder einem Brand führen. Bauen Sie das Gerät nicht selbst ein Der Einbau sollte stets durch Ihren Händler oder professionelle Dienstleister durchgeführt werden. Wenn unerfahrene Personen Einbau- oder Verkabelungsverfahren nicht fachgemäß vornehmen, könnte dies zu einem elektrischen Schlag oder einem Brand führen. Verwenden Sie ausschließlich angegebene Klimageräte. Verwenden Sie ausschließlich vom Händler angegebene Klimageräte. Warnhinweise für den Betrieb

Schalter nicht mit nassen Händen berühren Dies könnte einen elektrischen Schlag oder die Schädigung des Systems verursachen. Schützen Sie die Fernbedienung vor Wasser. Dies könnte die Schädigung des Systems verursachen. Stoppen Sie das System und schalten Sie den Strom ab, wenn Sie ungewöhnliche Gerüche oder andere Unregelmäßigkeiten feststellen. Der Betrieb eines kaputten Systems kann einen elektrischen Schlag, Feuer oder eine Schädigung des Systems verursachen. Wenden Sie sich an Ihren Händler. Die Batterie darf nicht verschluckt werden. Warnhinweise zur Neuinstallation und Reparatur

Nicht reparieren Reparieren Sie das System niemals selbst. DE-2 DE-2 2014/12/19 10:24:32 OI_072023_all.indb

2. Bezeichnungen und Funktionen

Eine Fernbedienung kann eine Gruppe von bis zu acht Raumeinheiten steuern. (Siehe Seite DE-12) Betriebsanzeige Zeigt den Betriebsstatus an. (In der Abbildung werden alle Anzeigen dargestellt.)

• Je nach eingebauter Einheit kann die Anzeige Auto-Lamellen unterschiedlich sein. (Siehe Seite DE-11) Start/Stopp-Taste Wird die Taste einmal gedrückt startet das Gerät. Wird sie nochmals gedrückt stoppt das Gerät. Taste Ventilatorgeschwindigkeit Taste Schwenken/Luftlussrichtung Tasten Zeitschaltuhr-Einstellung Für den Betrieb über die Zeitschaltuhr. Taste Zurücksetzen Drücken Sie die Taste nach einem Batteriewechsel.

Oben in der Mitte drücken und nach unten schieben.

9. Fernbedienungssensor

Ermittelt Temperatur an der Fernbedienung, wenn die Erkennung über die Sensor-Taste auf die Fernbedienung gelegt wurde.

10. Tasten Temperatur-Einstellung

CZ-RWSC3 Drücken Sie die Taste, um die Filterlampe am Empfänger abzuschalten.

12. Taste Modus auswählen

Drücken Sie die Taste, um den Betriebsmodus zu ändern.

Drücken Sie diese Taste, wenn ein NachrüstVentilator angeschlossen ist. Wird die Taste gedrückt, startet und stoppt der Ventilator. Wird das Klimagerät gestartet oder gestoppt, startet und stoppt gleichzeitig der Ventilator. (Das Symbol erscheint auf der Anzeige der Fernbedienung, wenn der Ventilator in Betrieb ist.)

14. Taste Adresse (Address)

Drücken Sie diese Taste, wenn die Temperatur an der Fernbedienung ermittelt werden soll. Bei Auslieferung ist als Standardvorgabe die Ermittlung der Temperatur am Gerät eingestellt. Das Symbol erscheint auf der Anzeige.

Drücken Sie die Taste zur Einstellung der Uhrzeit.

Im Folgenden werden die Bezeichnungen der Fernbedienungstasten als Darstellung der "Taste" abgekürzt. Beispiel: Start/Stopp-Taste erhöht die Temperatur um jeweils 1 °C. senkt die Temperatur um jeweils 1 °C. DE-3 DE-3 2014/12/19 10:24:32 OI_072023_all.indb

2. Bezeichnungen und Funktionen (Fortsetzung)

Empfänger Empfängt das von der Fernbedienung gesendete Signal. Taste Notbetrieb Anzeigelampen Tritt ein Fehler auf, leuchtet eine der Lampen. Wenn eine Anzeigelampe blinkt, sehen Sie bitte im Abschnitt "14. Vor der Kundendienstanfrage" nach.

Betriebslampe (OPERATION) Diese Lampe leuchtet, wenn das Gerät in Betrieb ist. Zeitschaltuhr-Lampe (TIMER) Diese Lampe leuchtet, wenn die Zeitschaltuhr eingestellt ist. Bereitschafts-Lampe (STANDBY)

• Wenn die Heizung funktioniert, leuchtet die Lampe zu den folgenden Zeitpunkten: Wenn der Thermostat während des Abtauens funktionier hat, zum Zeitpunkt des Starts.
• Die Lampe blinkt, wenn ein Fehler auftritt. Filter-Lampe (FILTER) Diese Lampe informiert Sie, wenn der Filter gereinigt werden muss. Taste Schwenken Schalter Normal/Alle stoppen (Normal/ Stop All) In Position Normal (Normal) verwenden. Funktioniert nicht in der Position Alle stoppen (Stop All). Schalter Hauptfernbedienung / Nebenfernbedienung Im Normalbetrieb sollte dies auf Hauptfernbedienung eingestellt sein. Mit einer Kabelfernbedienung (getrennt erhältlich) können beide Funktionen zusammen verwendet werden. (Wenden Sie sich hinsichtlich den Einstellungen an den Verkäufer des Produktes.) Schalter Test/Ein (Test/On) Dieser Schalter wird während des Kundendienstes verwendet. Er wird nicht für den Normalbetrieb benötigt. Schalter Testlauf/Ein (Test Run/On) Dieser Schalter wird während des Kundendienstes verwendet. Er wird nicht für den Normalbetrieb benötigt.

9. Schalter Adresse (Address)

Unterscheidet zwischen ein- und ausgehenden Signalen. Anmerkung

Wird ein Modell mit Wärmepumpe verwendet, gibt es zwei Signaltöne ab und in der Anzeige leuchtet die Betriebslampe auf; Wenn abwechselnd die Zeitschaltuhr- und Bereitschafts-Lampe blinken, besteht ein Konflikt zwischen Heizung und Kühlung, weshalb das Gerät nicht im gewünschten Modus betrieben werden kann. (Bei Modellen, die keine Auto-Funktion haben, funktioniert es auf dieselbe Art, selbst wenn Auto ausgewählt würde.) Wird der lokale Betrieb über die Zentrale Steuerung deaktiviert und werden die Tasten Start, Stopp, Modus oder Temperatureinstellung gedrückt, gibt das Gerät fünf Signaltöne ab und die Änderung wird nicht vorgenommen. DE-4 DE-4 2014/12/19 10:24:32 OI_072023_all.indb

3. Einlegen der Batterien

1. Entfernen Sie die Abdeckung.

2. Legen Sie zwei AAA-Alkali-Batterien ein.

Legen Sie die Batterien gemäß der abgebildeten Polung [+/–] ein.

3. Stecken Sie die Spitze einer aufgebogenen

Büroklammer (oder ein ähnliches, passendes Objekt) in die Reset-Öffnung, drücken Sie die Taste Zurücksetzen im Inneren der Öffnung und legen Sie die Abdeckung wieder ein. ResetÖffnung Anmerkung

Wechseln Sie die Batterien aus, wenn die Anzeige der Fernbedienung schwach ist oder wenn die Fernbedienung nur in der Nähe des Empfängers funktioniert. (Alkali-Batterien halten im Allgemeinen etwa ein Jahr.) Wenn Sie Batterien austauschen, sollten Sie immer zwei neue Batterien des gleichen Fabrikats verwenden. Wenn die Fernbedienung lange Zeit nicht verwendet wird, sollten Sie die Batterien entfernen. Bitte entsorgen Sie die Batterien fachgerecht. Nach dem Austausch der Batterien folgen Sie bitte den Anweisungen auf der folgenden Seite, um die aktuelle Uhrzeit einzustellen. Abdeckung

1. Entfernen Sie die Abdeckung.

2. Drücken Sie die Batterie in Richtung ihres

Minuspols und heben Sie dabei das Ende mit dem Pluspol an. (Wie rechts dargestellt)

3. Entfernen Sie die andere Batterie auf dieselbe Weise.

Geben Sie die verbrauchten Batterien den örtlichen Vorschriften entsprechend bei der zuständigen Sammelstelle bzw. einem Recycling-Zentrum ab.

Die Batterie darf nicht verschluckt werden. Nachdem Sie die Batterie aus der Fernbedienung entfernt haben, halten Sie diese außerhalb der Reichweite von Kleinkindern. Es kann zum Tode durch Erstickung kommen, wenn die Batterie versehentlich verschluckt wird. Achten Sie beim Einsetzen der Batterie auf richtige Polarität (+ und -). Warnung

DE-5 DE-5 2014/12/19 10:24:32 OI_072023_all.indb

4. Einstellen der aktuellen Uhrzeit

Nachdem Sie die Batterien ausgetauscht und die Taste Zurücksetzen gedrückt haben, müssen Sie die aktuelle Zeit neu einstellen. (Wenn die Taste Zurücksetzen gedrückt wurde, wird die aktuelle Zeit auf [ ] zurückgestellt.)

zwei Sekunden oder länger. Sobald die Uhrzeit-Anzeige zu blinken beginnt, kann die Uhrzeit eingestellt werden.

2. Stellen Sie die Stunden mit

der Taste ein. Wenn Sie die Taste drücken und halten, wird die Zeit schnell angezeigt.

3. Stellen Sie die Minuten mit

der Taste ein. Wenn Sie die Taste drücken und halten, wird die Zeit schnell angezeigt.

4. Mit dem Drücken von

beendet. wird die Einstellung der Uhrzeit

• Während Sie die aktuelle Uhrzeit einstellen, blinkt die Zeitanzeige, nicht aber der Doppelpunkt.
• Wenn während der Uhrzeiteinstellung drei Minuten lang keine Taste gedrückt wird, wird die angezeigte Zeit eingestellt.

• Wenn die Taste Zurücksetzen gedrückt wird, werden die Einstellungen der Zeitschaltuhr gelöscht. DE-6 DE-6 2014/12/19 10:24:33 OI_072023_all.indb

Auto , Heizen , Trocknen , Kühlen , Ventilator Bei Modelle, die nur über die Kühl-Funktion verfügen, können die Modi Auto oder Heizen nicht betrieben werden. Stromversorgung: Schalten Sie die Stromversorgung der Raumeinheit mindestens 14 Stunden vor Inbetriebnahme ein.

1. Drücken Sie die Taste .

und wählen Sie unter den

2. Drücken Sie die Taste

Funktionen Auto , Heizen , Trocknen , Kühlen und Ventilator .

3. Drücken Sie und wählen Sie die gewünschte

Geschwindigkeit. Wenn Sie Auto einstellen, wird die Ventilatorgeschwindigkeit automatisch eingestellt. (Die Funktion Auto funktioniert im Ventilator-Modus nicht.)

4. Drücken Sie eine der Tasten

gewünschte Temperatur. und wählen Sie die

Temperatur-Einstellungen können im Ventilator-Modus nicht vorgenommen werden. MAX MIN Auto

Trocknen / Kühlen Stopp: Drücken Sie

Wird das Gerät über die Fernbedienung gestoppt, obwohl der Kompressor der Außeneinheit stoppt, kann der Ventilator der Außeneinheit eine Weile lang weiterlaufen. DE-7 DE-7 2014/12/19 10:24:34 OI_072023_all.indb

5. Bedienung (Fortsetzung)

Wenn das Gerät in der Einstellung Niedrige Ventilatorgeschwindigkeit nicht sehr gut heizt, schalten Sie die Ventilatorgeschwindigkeit auf Hoch oder Mittel. Je nach verwendeter Raumeinheit, kann eine nicht vorhandene Funktion angezeigt werden. (Die Ventilatorgeschwindigkeit ist eingestellt.) Wenn das Klimagerät nicht normal ausgeschaltet werden kann. Trennen Sie die Raumeinheit von der Stromversorgung und wenden Sie sich an den Verkäufer des Produktes. <Funktion Auto> Wenn alle Raumeinheiten eines Kühlsystems identisch sind und als eine Gruppe gesteuert werden, erfolgt die Kühlung bzw. Heizung über die Unterschiede zwischen eingestellter Temperatur und Zimmertemperatur. <Funktion Trocknen>

• Je nach verwendeter Raumeinheit, kann auf der Fernbedienung die Anzeige [Trocknen] vorhanden sein, obwohl die Funktion Trocknen nicht vorhanden ist. (Gilt auch für Funktion Kühlen)
• Nähert sich die Zimmertemperatur der Temperatureinstellung, startet bzw. stoppt das Gerät automatisch.
• Wenn der Trocknen-Modus den Betrieb einstellt, bläst der Ventilator der Raumeinheit noch leicht, um zu verhindern, dass die in das Zimmer zurückkehrende Feuchtigkeit das Minimum überschreitet.
• Je nach verwendeter Raumeinheit und/oder der Zimmertemperatur, kann es sein, dass die Ventilatorgeschwindigkeit nicht angepasst werden kann.
• Je nach verwendeter Raumeinheit, funktioniert die Trochnen-Funktion nicht, wenn die Außenlufttemperatur 15 °C oder weniger beträgt. DE-8 DE-8 2014/12/19 10:24:35 OI_072023_all.indb

6. Betrieb über Zeitschaltuhr

• Wenn Sie die Zeitschaltuhr einstellen, vergewissern Sie sich, dass die aktuelle Uhrzeit auf der Fernbedienung korrekt ist.
• Die Uhrzeit der Zeitschaltuhr kann nur eingestellt werden, wenn die Anzeige der Fernbedienung eingeschaltet ist (EIN).
• Nach Einstellung der Zeitschaltuhr legen Sie die Fernbedienung an einen Platz, an dem deren Signal den Empfänger der Raumeinheit erreicht. (Wenn die eingestellte Uhrzeit der Zeitschaltuhr erreicht wird, sendet die Fernbedienung ein Signal, das die Einheit startet/stoppt.) Verwenden der Zeitschaltuhr oder

1. Drücken Sie entweder

der Taste die Zeit angezeigt wird. Wenn Sie nochmals kann eine geplante Zeit eingestellt werden. während drücken, Die zuletzt für die Zeitschaltuhr eingestellte Uhrzeit wird angezeigt. “--:--“ zeigt an, dass die Batterien ausgetauscht werden müssen. oder und

2. Drücken Sie entweder

der Taste stellen Sie die Zeitschaltuhr auf die gewünschte Uhrzeit ein. Mit jedem Drücken von , ändert sich die Uhrzeit in 10-Minuten/ Schritten. Wenn Sie die Taste drücken und halten, wird die Zeit schnell angezeigt.

3. Wenn Sie nach Einstellung der Zeitschaltuhr die Taste

drücken, wird die eingestellte Uhrzeit konstant angezeigt. Dies bedeutet, dass die Einstellungen beendet sind. Nachdem die Zeitschaltuhr-Einstellung drei Sekunden lang angezeigt wurde, kehrt die Anzeige zur aktuellen Uhrzeit zurück.

6. Betrieb über Zeitschaltuhr (Fortsetzung)

Kombinieren der Zeitschaltuhr EIN und AUS

• Einstellen der Zeitschaltuhr EIN und Zeitschaltuhr AUS. Überprüfen der Zeitschaltuhr-Einstellung
• Wenn Sie entweder der Tasten oder drücken, wird die eingestellte Zeit vier Sekunden lang angezeigt.
• Wenn keine Zeitschaltuhr-Einstellung vorgenommen wurde, wird --:-- angezeigt. (Ausgangseinstellung) Ändern der Zeitschaltuhr-Einstellung
• Drücken Sie der Tasten Einstellung angezeigt wird, erneut oder , und drücken Sie dann, wenn die Zeitschaltuhr/ für die Zeitschaltuhr. Löschen der Zeitschaltuhr-Einstellung
• Wenn Sie die Taste [CANCEL (Löschen)] drücken, werden die Einstellungen der Zeitschaltuhr gelöscht.
• Wenn Sie die Einstellung entweder für die Zeitschaltuhr oder löschen möchten, drücken Sie oder die gewünschte Zeitschaltuhr, und wenn die eingestellte Zeit angezeigt wird, drücken Sie [CANCEL (Löschen)]. Jeden Tag die gleichen Zeitschaltuhr-Einstellungen verwenden
• Wenn Sie 2 Sekunden lang oder länger drücken, wird " " angezeigt, und die Zeitschaltuhr EIN bzw. die Zeitschaltuhr AUS betreibt das Gerät jeden Tag zur gleichen Zeit.
• Wenn Sie nochmals 2 Sekunden oder länger drücken, erlischt " " und die Zeitschaltuhr wird nur einmal ausgeführt. DE-10 DE-10 2014/12/19 10:24:36 OI_072023_all.indb

7. Einstellen der Luftlussrichtung

• Versuchen Sie nie, die über die Fernbedienung betriebene Lamelle (Luftlussrichtungsplatte obenunten) manuell zu bewegen.
• Wenn das Gerät stoppt, ist die Lamelle (Luftlussrichtungsplatte oben-unten) automatisch nach unten gerichtet.
• Wenn sich das Gerät in Heiz-Bereitschaft befindet, ist die Lamelle (Luftlussrichtungsplatte obenunten) nach oben gerichtet. Vergessen Sie auch nicht, dass die Lamelle zu schwenken beginnt, wenn der Heiz-Bereitschaftsmodus ausgelöst wird, dass aber auf der Anzeige der Fernbedienung während der Heizbereitschaft ebenfalls Auto Lamellen erscheint.

CZ-RWSU2/CZ-RWST2/CZ-RWSL2/CZ-RWSY2/

Raumeinheit (CZ-RWSK2)/CZ-RWST3 Einstellen der Luftlussrichtung Jedes Mal, wenn Sie während des Betriebs drücken, ändert sich die Richtung, in die die Lamelle zeigt. Lamelle auf Schwenkbetrieb einstellen Wenn Sie drücken, um die Lamelle (Luftlussrichtungsplatte oben-unten) in ihre unterste Position zu stellen, und dann nochmals drücken, wird angezeigt und die Lamelle schwingt automatisch nach oben und unten. Lamellen-Schwenkbetrieb stoppen Wenn Sie nochmals drücken, während die Lamelle im Schwenkbetrieb ist, können Sie die Lamelle anhalten und in die gewünschte Position bringen. Danach können Sie, wenn Sie drücken, die Luftlussrichtung, beginnend von der obersten Position, einstellen.

Wenn das Gerät im Modus Kühlen oder Trocknen ist, kann die Lamelle nicht nach unten gerichtet angehalten werden. Wenn Sie versuchen, den Schwenkbetrieb der Lamelle anzuhalten, während diese nach unten gerichtet ist, wird sie sich weiterbewegen, bis sie die dritte Position von oben erreicht hat. Im Modus Heizen Bitte richten Sie die Lamelle (Luftlussrichtungsplatte obenunten) nach unten. Wenn sie nach oben zeigt, strömt keine warme Luft auf den Fußboden. Ausgangseinstellung In den Modi Kühlen und Trocknen Bitte richten Sie die Lamelle (Luftlussrichtungsplatte obenunten) nach oben. Wenn die Platte nach unten zeigt, könnte sich Kondenswasser bilden und um den Luftaustritt herum tropfen. Im Modus Ventilator Ausgangseinstellung

In Allen Modi Bewegt sich konstant Anzeigen mit gestoppter Schwenkvorrichtung Modi Ventilator/Heizen Modi Kühlen/Trocknen DE-11 DE-11 2014/12/19 10:24:37 OI_072023_all.indb

7. Einstellen der Luftlussrichtung (Fortsetzung)

CZ-RWSC3 Die verfügbaren Funktionen unterscheiden sich je nach verwendeter Raumeinheit. Die Luftlussrichtung kann nur für die unten genannten Modelle per Fernbedienung eingestellt werden. Einzelheiten entnehmen Sie bitte dem mit der Raumeinheit mitgelieferten Benutzerhandbuch. Modelle mit 4-Wege-Deckenkassette, Modelle mit 2-Wege-Deckenkassette, Modelle mit 1-Weg-Deckenkassette für hohe decken, Modelle für abgehängte Decken, Wandmodelle Nähere Einzelnheiten entnehmen Sie den Abschnitten Einstellen der Luftlussrichtung und LamellenSchwenkbetrieb stoppen.

8. Gleichzeitiger Betrieb mehrerer Raum-/Außeneinheiten (Gruppensteuerung)

Die Gruppensteuerung ist für die Klimatisierung eines großen Raumes mit mehr als einem Klimagerät gut geeignet.

• Eine Fernbedienung kann bis zu acht Raumeinheiten betreiben.
• Alle Raumeinheit weisen identische Empfänger Einstellungen auf.
• Stellen Sie die Temperaturmessung auf die Raumeinheit ein (Hauptsensor). (Siehe Seiten I Drahtlose Fernbedienung und II) Raumeinheit Raumeinheit Signalleitung DE-12 DE-12 2014/12/19 10:24:37 OI_072023_all.indb

9. Verwenden der Fernbedienung

• Richten Sie den Sender der Fernbedienung auf den Empfänger. Wird das Signal korrekt empfangen, wird ein Signalton ausgegeben. (Zwei Signaltöne werden nur dann ausgegeben, wenn das Gerät den Betrieb aufnimmt.)
• Das Signal kann bis zu einer Entfernung von etwa 6 Metern empfangen werden. Diese Entfernung sollte nur als Richtwert angesehen werden. Sie hängt von der Batteriestärke ab.
• Vergewissern Sie sich, dass sich nichts zwischen Fernbedienung und Empfänger befindet, das das Signal blockieren könnte.
• Setzen Sie die Fernbedienung keinem direkten Sonnenlicht, keinem direkten Luftzug aus dem Klimagerät und keiner anderen Hitzequelle aus.
• Achten Sie darauf, die Fernbedienung nicht fallen zu lassen, zu werfen oder mit Wasser zu reinigen.
• Das Signal der Fernbedienung kann eventuell in Räumen mit Rapid-Start-Leuchtstoffröhren, Inverterlampen, Plasma-Anzeigen, LCD-Fernseher (Monitore) usw. nicht empfangen werden. Weitere Informationen erhalten Sie Ihrem Fachhändler. Verwendung bei Wandmontage Befestigen Sie die Einlegen der Fernbedienungshalterung Fernbedienung in mit den Schrauben. die Halterung.

• Drücken Sie von dem Standort, an dem Sie die Fernbedienung montieren möchten und stellen Sie sicher, dass das Signal korrekt empfangen wird.
• Ziehen Sie die Fernbedienung nach vorne, um sie herauszunehmen. 2 Drücken

1Einlegen Fernbedienungshalterung

10. Für die besten Ergebnisse

Gehen Sie mit der Fernbedienung nicht zu weit vom Empfänger weg. Dies könnte eine Störung verursachen. Stellen Sie sicher, dass die Fernbedienung sich im gleichen Raum befindet wie der Empfänger. Richten Sie die Fernbedienung auf den Empfänger. Wird das Signal korrekt empfangen, wird einmal ein Signalton ausgegeben. Vermeiden Sie es, die Fernbedienung an Orten abzulegen, an denen Sie abgedeckt ist, beispielsweise hinter einem Vorhang. Sie sollte immer frei zugänglich sein. DE-13 DE-13 2014/12/19 10:24:37 OI_072023_all.indb

Sowohl bei Mehrgeräte- als auch bei Einzelgeräte-Installationen ist es möglich - wenn sich mehr als eine Raumeinheit im selben Raum mit einer kompatiblen Fernbedienung befinden - Adressen einzustellen, die Nebensignaleffekte verhindern. Durch die Einstellung der Adressschalter auf den Empfängern und ihrer Zuweisung zu der Anzahl von Adressen auf der Fernbedienung, können bis zu sechs Raumeinheiten separat mit der Fernbedienung gesteuert werden. (Wenn Geräte in flexibler Kombination verwendet oder mehrere Geräte simultan betrieben werden, können Sie - da sie zur gleichen Zeit betrieben werden - nicht einzeln gesteuert werden.) Es gibt gesonderte Adress-Einstellungen, Empfänger-Adressen für die Empfänger*1 und SenderAdressen für die Fernbedienung. Weitere Informationen erhalten Sie Ihrem Fachhändler.

• Das Einstellverfahren unterscheidet sich für CZ-RWSY2 und Raumeinheit (CZ-RWSK2). (Siehe Seite DE-16)
• Diese Einstellungen werden in einem permanenten Speicher der Fernbedienung abgelegt, und müssen, selbst wenn die Batterien ausgetauscht werden, nicht nochmals durchgeführt werden. *1 CZ-RWST2/CZ-RWST3 ist von Empfängern (in der Raumeinheit); CZ-RWSL2 ist von einem Bedienfeld. (In der Raumeinheit) Überprüfen der Adressen Wenn Sie auf der Fernbedienung drücken, erscheint die aktuelle Adresse auf der Anzeige. Stimmt diese Adresse mit der Adresse eines Empfängers*2 überein, ertönt der Summer. (Ist ALL eingestellt, erklingt der Summer immer.) Ist ALL eingestellt, kann es unabhängig von Empfängeradressen betrieben werden. Richten Sie die Fernbedienung auf den Empfänger, den Sie betreiben und senden möchten. *2 CZ-RWSL2 ist ein Empfänger (Raumeinheit) Zuweisung von Adressen Einstellen der Fernbedienungsadressen und drücken, blinkt "

1. Wenn Sie gleichzeitig

gedrückt halten, wird jedes Mal, wenn Sie

ALL123…6ALL angezeigt. drücken, die Reihe Stellen Sie den Empfängeradressschalter der Raumeinheit, die Sie betreiben möchten, ein.

loslassen, wird die angezeigte Adresse eingestellt. Stimmt diese Adresse dann mit der Einstellung der Empfängeradresse überein, ertönt der Summer. DE-14 DE-14 2014/12/19 10:24:37 OI_072023_all.indb Adressenanzeige der kabellosen Fernbedienung

CZ-RWSU2 Empfang ist in allen Adressenschalterposition Adressenpositionen möglich Für 1, 2 und 3 stellen Sie den Schalter auf Rechts und für 4, 5 und 6 auf Links. S001 S001 S002 S002

CZ-RWST2/CZ-RWST3 Empfang ist in allen Adressenschalterposition Adressenpositionen möglich

S001 S001 S002 Für 1, 2 und 3 stellen Sie den Schalter auf Links und für 4, 5 und 6 auf Rechts.

CZ-RWSL2 Empfang ist in allen Adressenschalterposition Adressenpositionen möglich

Für 1, 2 und 3 stellen Sie den Schalter auf Links und für 4, 5 und 6 auf Rechts.

CZ-RWSC3 Adresse ALL Adressenschalterposition Empfang ist in allen Adressenpositionen möglich Addresse

11. Adressen (Fortsetzung)

Einstellen der Adressen (CZ-RWSY2/CZ-RWSK2) (Einstellen der Adresse der Raumeinheit)

1. Als Erstes stellen Sie die Adresse für die Fernbedienung anhand des Abschnitts

"Einstellen der Fernbedienungsadressen" ein (Siehe Seite DE-14). der Raumeinheit.

2. Drücken Sie vier Sekunden oder länger [Notbetrieb]

Anschließend blinkt auf der Anzeige eine Lampe nach der anderen auf.

auf der Fernbedienung.

4. Der Summer erklingt und die Adresse der Raumeinheit wird auf die Adresse geändert,

die auf der Fernbedienung angezeigt wird. auf der Raumeinheit drücken, schalten sich die

5. Wenn Sie einmal [Notbetrieb]

Lampen auf der Anzeige der Raumeinheit ab. Anmerkung

Bitte halten Sie die Taste [Notbetrieb] auf der Raumeinheit nicht gedrückt, während die Anzeigelampen der Raumeinheit eine nach der anderen aufblinken. Betreiben Sie das Gerät nur bei stehender Inneneinheit. Die Adresse der Inneneinheiten wird bei der Auslieferung auf „ALL“ eingestellt. DE-16 DE-16 2014/12/19 10:24:40 OI_072023_all.indb

Verwenden Sie [Notbetrieb] in den folgenden, dringenden Fällen.

• Wenn die Batterien der Fernbedienung versagen.
• Wenn die Fernbedienung kaputt ist.
• Wenn die Fernbedienung verloren gegangen ist. *1 Zahlen: CZ-RWSU2, CZ-RWSY2 und CZ-RWST2/CZ-RWST3 sind von Empfängern (in der Raumeinheit), CZ-RWSL2 ist von einem Bedienfeld (In der Raumeinheit) und Raumeinheit (CZ-RWSK2) ist von der Frontplatte. CZ-RWSU2/CZ-RWST2/CZ-RWSY2/Raumeinheit (CZ-RWSK2)/CZ-RWST3 Start: Drücken Sie [Notbetrieb] auf dem Empfänger. Wenn die Innentemperatur 24 °C oder mehr beträgt, wenn das Gerät den Betrieb aufnimmt, wird es als Kühlgerät dienen. Wenn die Innentemperatur weniger als 24 °C beträgt, wenn das Gerät den Betrieb aufnimmt, wird es als Heizgerät dienen. Stopp: Drücken Sie [Notbetrieb] CZ-RWSU2 Start/Stopp erneut auf dem Empfänger. CZ-RWST2 Start/Stopp

CZ-RWSY2 OPERATION TIMER STANDBY Start/Stopp Start/Stopp CZ-RWST3 Start/Stopp Start/Stopp DE-17 DE-17 2014/12/19 10:24:40 OI_072023_all.indb

12. Notbetrieb (Fortsetzung)

Die Schalter Testlauf/Ein (Test Run/On) und Test/Ein (Test/On) werden verwendet, wenn das Gerät installiert und einem Testlauf unterzogen wird. Sie werden nicht für den Normalbetrieb benötigt. Ist der Schalter [Normal/Alle stoppen (Normal/Stop All)] auf ALLE stoppen (Stop ALL) eingestellt, kann das Gerät keine Signale von der Fernbedienung empfangen. CZ-RWSC3/CZ-RWSL2

1. Drücken Sie [Notbetrieb]

auf dem Empfänger. Wenn die Innentemperatur 24 °C oder mehr beträgt, wenn das Gerät den Betrieb aufnimmt, wird es als Kühlgerät dienen. Wenn die Innentemperatur weniger als 24 °C beträgt, wenn das Gerät den Betrieb aufnimmt, wird es als Heizgerät dienen.

drücken, schwenkt die Luftlussrichtung automatisch nach oben und unten. erneut auf dem Empfänger. Stopp: Drücken Sie [Notbetrieb] CZ-RWSL2 CZ-RWSC3

Die Schalter Testlauf/Ein (Test Run/On) und Test/Ein (Test/On) werden verwendet, wenn das Gerät installiert und einem Testlauf unterzogen wird. Sie werden nicht für den Normalbetrieb benötigt. Ist der Schalter [Normal/Alle stoppen (Normal/Stop All)] auf ALLE stoppen (Stop ALL) eingestellt, kann das Gerät keine Signale von der Fernbedienung empfangen. DE-18 DE-18 2014/12/19 10:24:41 OI_072023_all.indb

13. Sonstige Einstellungen

Je nach verwendeter Raumeinheit können eine Vielzahl von Änderungen an den Einstellungen vorgenommen werden. Betriebsmodus-Anzeige, Uhrzeit-Anzeige (24 Stunden, AM/PM), Heizen Max. Temp

(Diese Einstellungen werden in einem permanenten Speicher der Fernbedienung abgelegt, und müssen, selbst wenn die Batterien ausgetauscht werden, nicht nochmals durchgeführt werden.) Überprüfen Sie erst die Anzeige der Fernbedienung, wenn das Gerät gestoppt ist und nehmen Sie dann die gewünschten Einstellungen vor. Bedienung

Während Sie die Tasten gedrückt halten, wird jedes Mal, wenn Sie Fernbedienung geändert. Das, was angezeigt wird, wenn Sie die Taste loslassen, wird eingestellt. Einstellungsoption Bedientaste Einstellung Inhalt drücken, die Anzeige der Anzeige Fernbedienung Wärmepumpe (mit Auto) BetriebsmodusAnzeige-Einstellung auf Fernbedienung, wenn gedrückt wird drücken, Wärmepumpe (ohne Auto) während Spezialklimagerät Einstellung UhrzeitAnzeige Max. mögliche Temperatureinstellung im Heiz-Modus drücken, während drücken, während 24 Stunden

AM/PM Maximaler HeizTemperaturbereich beträgt 26 °C – 30 °C DE-19 DE-19 2014/12/19 10:24:41 OI_072023_all.indb

14. Vor der Kundendienstanfrage

Vor der Kundendienstanfrage überprüfen Sie bitte Folgendes. Problem Das Gerät funktioniert nicht, selbst wenn auf der Fernbedienung gedrückt wird. Ursache Besteht eine Fehlanpassung zwischen Anzeigelampe und Kühlung/Heizung vorhanden oder ist eine andere Funktion als "Auto" eingestellt? (Die Betriebslampe leuchtet konstant, während die Zeitschaltuhr- und die Bereitschafts-Lampe abwechselnd blinken.) Passen die Adressen zueinander? Das Klimagerät startet und stoppt von alleine. Lösung Die Stromversorgung der Raumeinheit ist Stellen Sie sicher, dass die nicht auf EIN eingestellt. Stromversorgung der Raumeinheit ist auf EIN eingestellt ist. Schalten Sie ihn um auf die Position Ist der Schalter Normal/Alle stoppen Normal (Normal) und brechen Sie den (Normal/Stop All) in der Position Alle Betrieb ab. stoppen (Stop All)? (Siehe Seite DE-4) Sind die Batterien der Fernbedienung leer? Wechseln Sie die Batterien aus. Ist die Zeitschaltuhr auf Wiederholen eingestellt? " " erscheint auf der Anzeige Ein Fehler ist im permannten Speicher aufgetreten. der Fernbedienung, wenn das Gerät gestoppt wird. Obwohl das Gerät ausschließlich zur Klimatisierung ist, erscheint entweder Auto oder Heizen in der Anzeige. Ändern Sie den Betriebsmodus. Überprüfen Sie die Adressen des Empfängers und der Fernbedienung. (Siehe Seite DE-13) Überprüfen Sie die Einstellungen der Zeitschaltuhr (Siehe Seite DE-9) Wenden Sie sich an Ihre Verkaufsstelle. Nehmen Sie die Einstellungen an der Betriebsmodus-Anzeige der Fernbedienung vor. (Siehe Seite DE-19) Nachdem die Batterien in die Fernbedienung eingelegt wurden, ändert sich die Anzeige nicht, selbst wenn sie in Betrieb ist. Drücken Sie die Taste Zurücksetzen auf der Fernbedienung. (Siehe Seite DE-5) Die Zeitschaltuhr kann nicht eingestellt werden. Nehmen Sie die Einstellungen vor, wenn die Fernbedienung in der Betriebsanzeige ist. (Siehe Seite DE-9) Wenn das Problem auch nach der Überprüfung der vorangehenden Punkte weiter bestehen bleibt, stoppen Sie das Gerät, schalten Sie die Stromversorgung für die Raumeinheit ab und kontaktieren Sie Ihren Fachhändler, wobei Sie die Modellnummer und Ihr Problem nennen sollten. Da dies sehr gefährlich ist, sollten Sie unter keinen Umständen selbst Reparaturen vornehmen. Wenn ferner die Lampen des Empfängers blinken, wenden Sie sich mit dieser Information an Ihren Fachhändler. DE-20 DE-20 2014/12/19 10:24:42 OI_072023_all.indb

15. Technische Daten

CZ-RWSU2 Empfänger 200 mm (H) X 200 mm (B) X 25 mm (T) CZ-RWST2 65 mm (H) X 130 mm (B) X 22 mm (T) Abmessungen CZ-RWSC3 120 mm (H) X 70 mm (B) X 20 mm (T) CZ-RWSY2 CZ-RWST3 Stromversorgung 108 mm (H) X 108 mm (B) X 20 mm (T) 65 mm (H) X 141 mm (B) X 22,5 mm (T) 16 V Gleichstrom (Vorhanden über Klemmleiste der Fernbedienung der Raumeinheit) CZ-RWSL2 Abmessungen 37 mm (H) X 70 mm (B) X 22 mm (T) Anzeige Stromversorgung 5 V Gleichstrom (vorhanden über Bedienfeld)

Abmessungen 55 mm (H) X 120 mm (B) X 16 mm (T) Bedienfeld Stromversorgung 16 V Gleichstrom (Vorhanden über Klemmleiste der Fernbedienung der Raumeinheit) DE-21 DE-21 2014/12/19 10:24:42 OI_072023_all.indb DE-22 2014/12/19 10:24:42 OI_072023_all.indb Contenuti
