BEDIENUNGSANLEITUNG WH-UX12HE5 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Hızlı Menü Kılavuzu

Hava-Su Isı Pompası

56-61

Türkçe

Snabbmenyguide

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

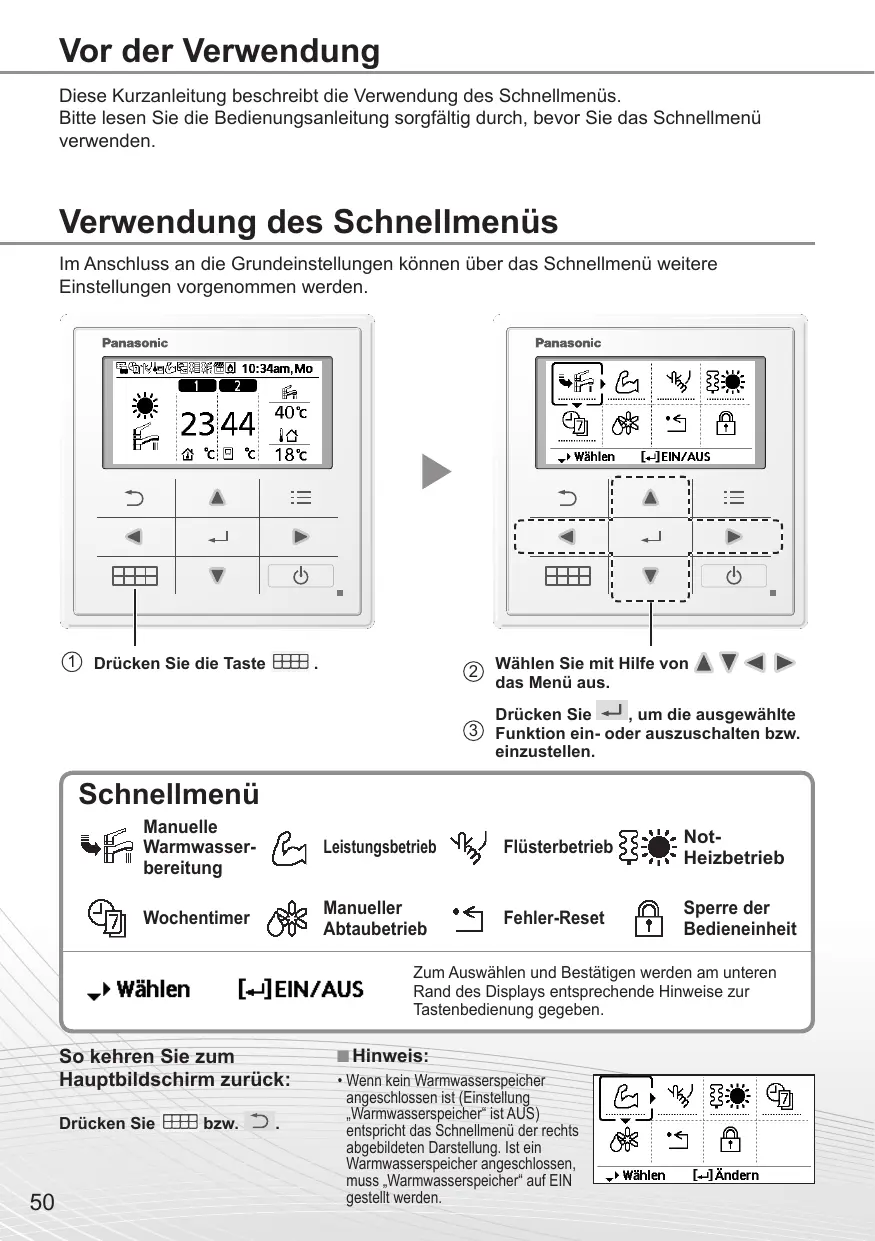

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste ☐☐☐☐.

Panasonic Wählen [←]EIN/AUS

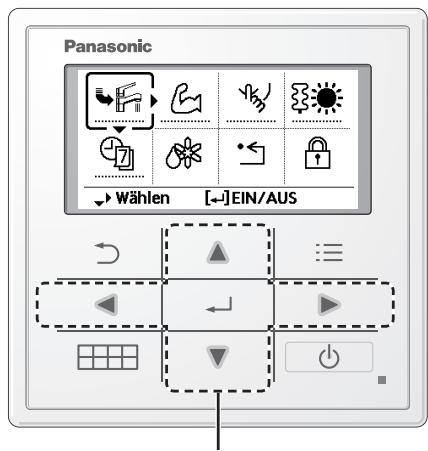

② Wählen Sie mit Hilfe von das Menü aus.
③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not- Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

wählen

[←]EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw. ↻.

Hinweis:

- Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Wählen [←]Ändern

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol „......“ = AUS

- Betriebssymbol „——“ = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

• „Manuelle Warmwasserbereitung“ ist ausgeschaltet.
• „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

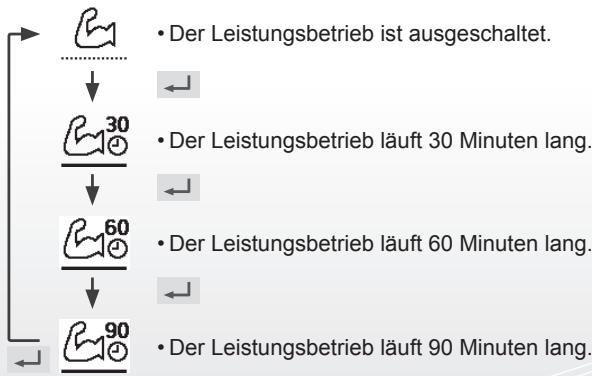

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

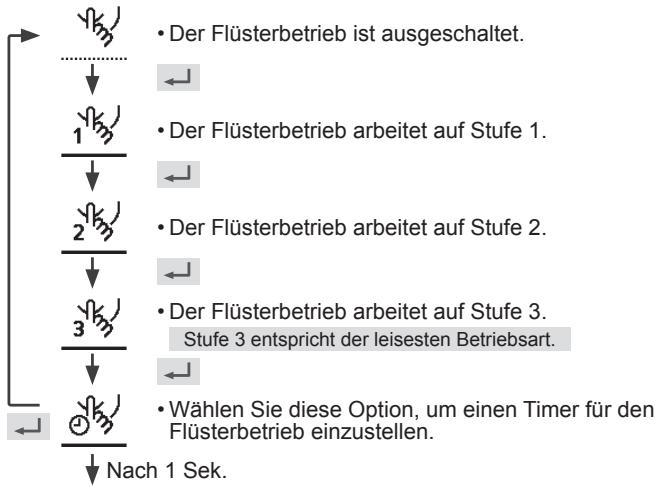

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)


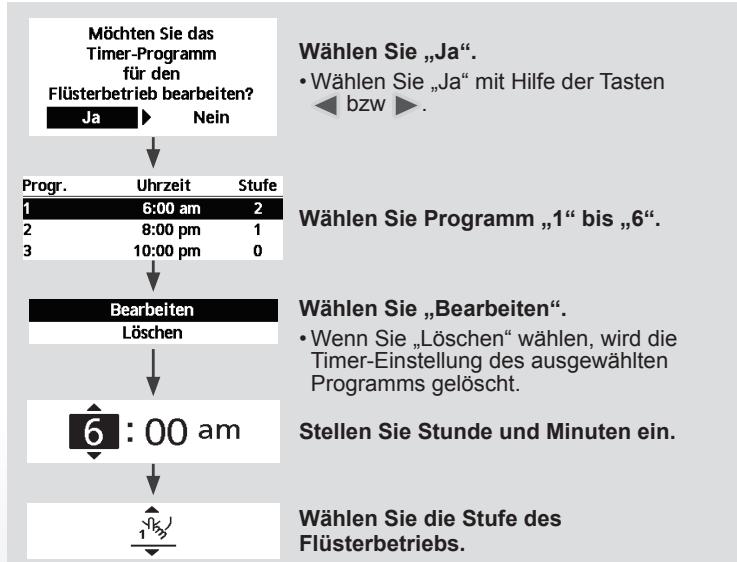

    A["Möchten Sie das Timer-Programm für den Flüsterbetrieb bearbeiten?"] --> B["Ja ▶ Nein"]
    B --> C["Progr. Uhrzeit Stufe"]
    C --> D["1 6:00 am 2"]
    D --> E["2 8:00 pm 1"]
    E --> F["3 10:00 pm 0"]
    F --> G["Bearbeiten"]
    G --> H["Löschen"]
    H --> I["6 : 00 am"]
    I --> J["Stellen Sie Stunde und Minuten ein."]
    J --> K["1½"]
    K --> L["Wählen Sie „Ja“.<br>• Wählen Sie „Ja“ mit Hilfe der Tasten<br>◀ bzw ▶."]
    M["Wählen Sie Programm „1“ bis „6“."] --> N
    O["Wählen Sie „Bearbeiten“.<br>• Wenn Sie „Löschen“ wählen, wird die Timer-Einstellung des ausgewählten Programms gelöscht."] --> P
    Q["Wählen Sie die Stufe des Flüsterbetriebs."] --> R

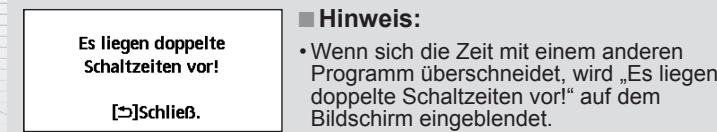

Es liegen doppelte Schaltzeiten vor! [→]Schließ. ■ Hinweis: • Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!“ auf dem Bildschirm eingeblendet.

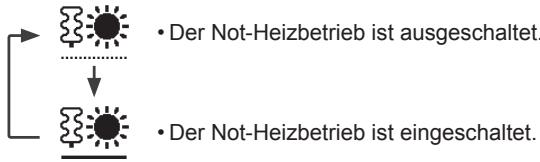

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[→]Schließ.

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Möchten Sie das Wochentimerprogramm bearbeiten? Ja ▶ Nein Einrichten des Timers Kopieren des Timers

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten? Ja Nein

Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

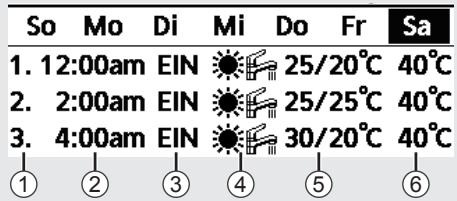

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ▲ bzw. ▼.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.
- Verwenden Sie zum Auswählen die Tasten ▲ bzw. ▼.
⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

Samstag: Progr. 1: Solltemp.

Zone1	☀️	Zone2	☀️	☀️
EIN	25 °C	EIN	25 °C	45 °C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[→]Schließ.

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[→]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

0 * * *

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie ⇧, ⇧ und ► kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

1.Kennwort zurück auf 0000 2.Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
