Type de produit	Pompe à chaleur air/eau
Caractéristiques techniques principales	Modèle WH-UX12HE5, technologie Inverter, efficacité énergétique élevée
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Dimensions (L x H x P) : 800 x 600 x 300 mm
Poids	Environ 50 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les chauffe-eau
Tension	230 V
Puissance	12 kW
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle recommandée, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées, service après-vente agréé
Sécurité	Protection contre les surchauffes, dispositifs de sécurité intégrés
Informations générales utiles	Garantie de 5 ans, étiquette énergétique A++

FOIRE AUX QUESTIONS - WH-UX12HE5 PANASONIC

Comment réinitialiser le climatiseur Panasonic WH-UX12HE5?

Pour réinitialiser le climatiseur, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres.

Pourquoi mon climatiseur ne refroidit-il pas correctement?

Vérifiez si les filtres à air sont propres. Des filtres encrassés peuvent réduire l'efficacité. Assurez-vous également que les fenêtres et les portes sont bien fermées.

Quel type de réfrigérant utilise le Panasonic WH-UX12HE5?

Le climatiseur Panasonic WH-UX12HE5 utilise du réfrigérant R32, qui est plus respectueux de l'environnement.

Comment nettoyer les filtres du climatiseur?

Retirez les filtres de l'unité, puis rincez-les à l'eau tiède. Laissez-les sécher complètement avant de les replacer.

Quelle est la puissance de refroidissement du Panasonic WH-UX12HE5?

La puissance de refroidissement du Panasonic WH-UX12HE5 est de 3,5 kW.

Mon climatiseur fait du bruit, que dois-je faire?

Vérifiez si l'appareil est installé de manière stable. Un sol inégal peut provoquer des vibrations. Si le bruit persiste, contactez un professionnel.

Comment régler la température sur mon climatiseur?

Utilisez la télécommande fournie pour sélectionner la température désirée en appuyant sur les boutons de réglage de la température.

Le climatiseur ne s'allume pas, que faire?

Vérifiez si l'appareil est branché et si le disjoncteur n'a pas sauté. Si tout semble normal, essayez de réinitialiser l'appareil.

Quelle est la consommation énergétique du Panasonic WH-UX12HE5?

La consommation énergétique est de 1,1 kW en mode refroidissement, ce qui le rend relativement économe en énergie.

Puis-je utiliser mon climatiseur en mode chauffage?

Oui, le Panasonic WH-UX12HE5 est un climatiseur réversible, ce qui signifie qu'il peut également fonctionner en mode chauffage.

MODE D'EMPLOI WH-UX12HE5 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

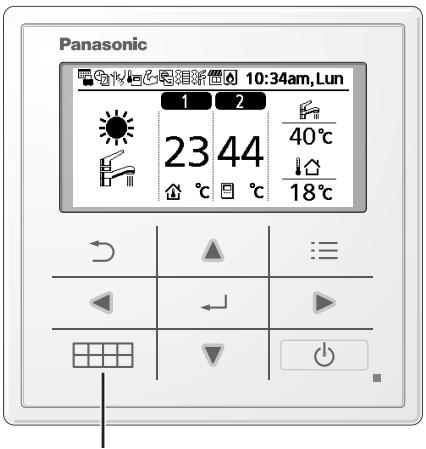

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Forcer le chauffage de secours

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

→ Sélect.

[←] ON/OFF

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur 📄 ou ↻.

Remarque :

- Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Select. [←] Modif.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).

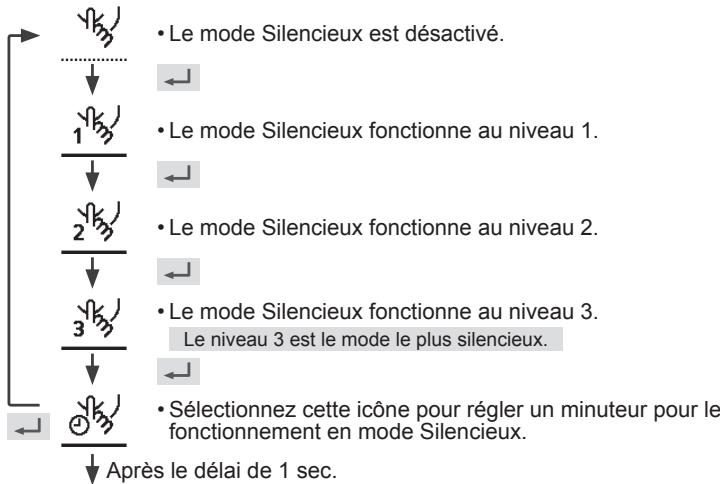

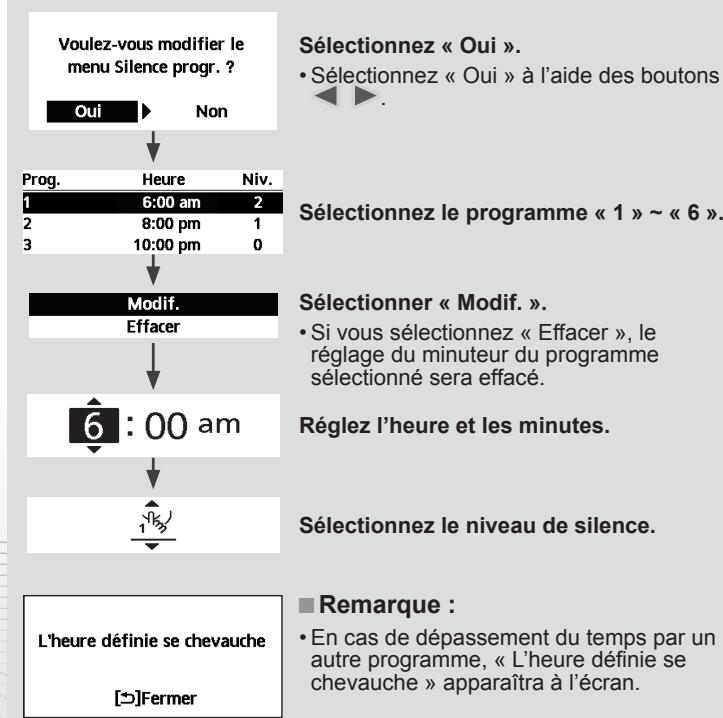


Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

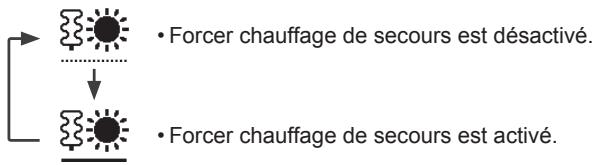

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


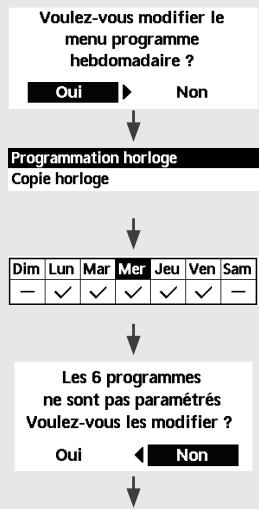


Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

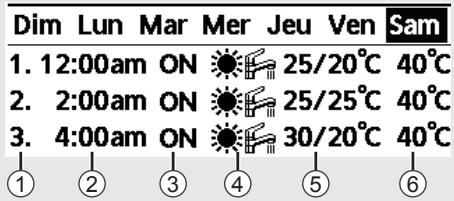

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).
⑥ Réglez la température du ballon.

A / A F / ● / ● F / F / ● F / ★ • Sélectionnez le mode à l'aide des boutons ▲ ▼ .

Samedi: Prog. 1: T°consigne

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Non

Sélectionnez « Oui ».

(L'écran principal sera verrouillé).

- Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1. code initialisé à 0000
2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
