MANUALE UTENTE WHADC0916H9E8 PANASONIC

Guida rapida dei menu Idromodulo aria-acqua + serbatoio

Istruzioni per l’installazione allegate. Per il numero di serie e l’anno di produzione, fare riferimento alla targhetta di identificazione.

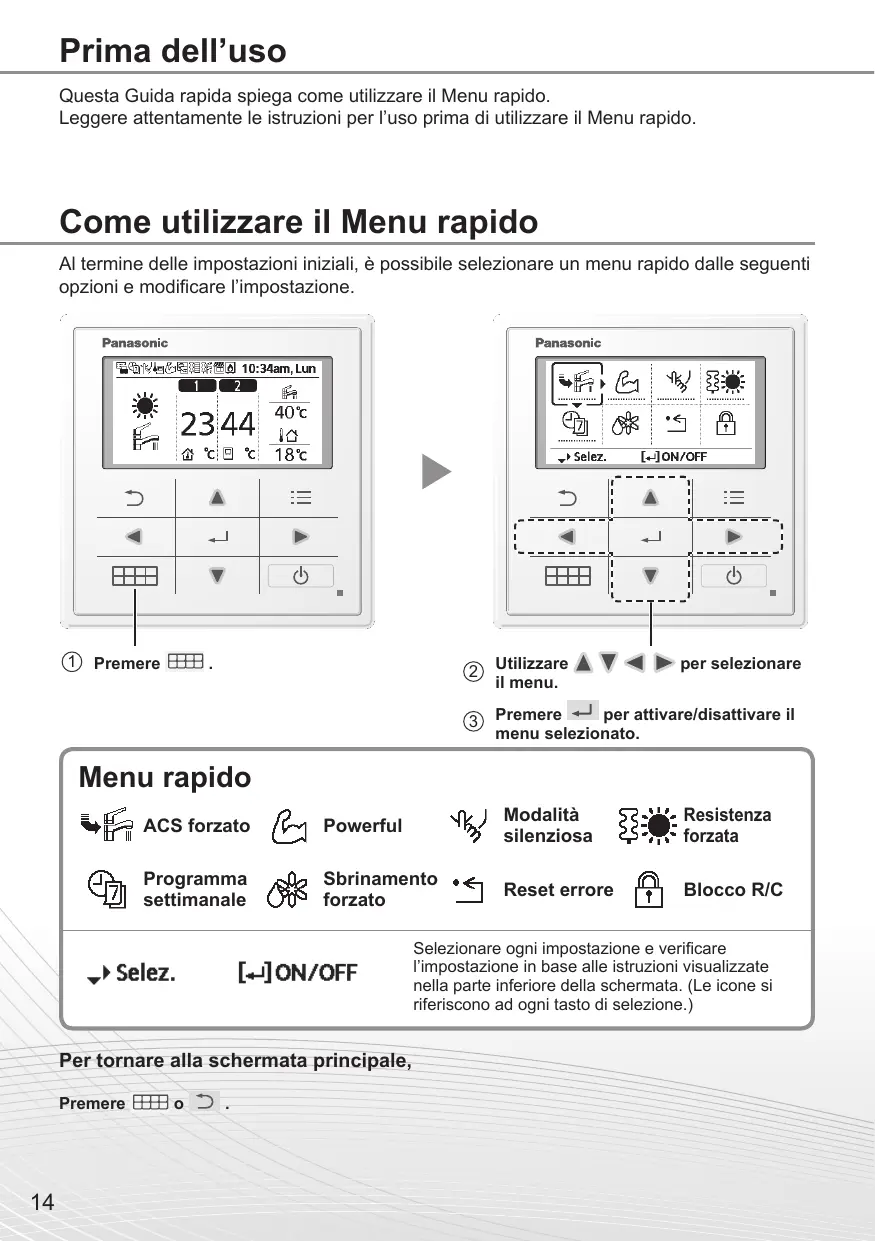

Prima dell’uso Questa Guida rapida spiega come utilizzare il Menu rapido. Leggere attentamente le istruzioni per l’uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l’impostazione.

per attivare/disattivare il Premere menu selezionato.

Programma settimanale

Blocco R/C Selezionare ogni impostazione e verificare l’impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale, Premere

Selezionare questa icona per attivare o disattivare la funzione ACS forzata. Premere

per confermare la scelta. • ACS forzato è disattivato.

• ACS forzato è attivato.

■Nota: • ACS forzato è disattivato quando Resistenza forzata è attivata. • Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

Selezionare questa icona per azionare in a massima potenza l’impianto di riscaldamento/raffreddamento. Premere

per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di

• La modalità Powerful è disattivata.

• La modalità Powerful funziona per 30 minuti.

• La modalità Powerful funziona per 60 minuti.

• La modalità Powerful funziona per 90 minuti.

■Nota: • La modalità Powerful viene disabilitata quando si spegne il funzionamento.

Selezionare questa icona per un funzionamento silenzioso. Premere

per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di .) • La modalità Silenz. è disattivata.

• La modalità Silenz. funziona sul livello 1.

• La modalità Silenz. funziona sul livello 2.

• La modalità Silenz. funziona sul livello 3. Il livello 3 è la modalità più silenziosa.

• Selezionare per impostare un timer per il funzionamento in modalità silenziosa. Dopo 1 sec. di ritardo.

Selezionare “Sì”. • Selezionare “Sì” con i pulsanti

Selezionare il programma “1” ~ “6”.

Selezionare “Modifica”. • Se si seleziona “Elimina”, l’impostazione del timer del programma selezionato viene eliminata. Impostare ora e minuti.

Impostare il livello della modalità Silenz.

■Nota: • Se l’ora si sovrappone con un altro programma, sullo schermo viene visualizzato “L’ora impostata si sovrappone”.

Come utilizzare il Menu rapido Selezionare per forzare l’attivazione della resistenza. Premere

per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto .)

• Resistenza forzata è disattivato.

• Resistenza forzata è attivato.

■Nota: • Resistenza forzata viene disabilitata quando l’operazione è già attivata e viene visualizzato “Disattivato perché funzionamento attivo”.

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato. Premere

per confermare la scelta. • Il timer non è attivato.

Programma settimanale

Dopo 1 sec. di ritardo. Selezionare “Sì”. • Se si seleziona “No”, si torna alla schermata principale.

• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale. • Copia orari: Selezionare per copiare una configurazione orario. [Esempio di Configurazione orari] Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

1 Selezionare il programma “1” ~ “6”. 2 Impostare l’ora e i minuti del timer. 3 Selezionare ON/OFF del timer. 4 Selezionare la modalità operativa. 1

• Selezionare la modalità con i pulsanti

5 Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

6 Impostare la temperatura del serbatoio.

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. • Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Come utilizzare il Menu rapido Selezionare per avviare la funzione sbrinamento. Premere

per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Sbrinamento forzato Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore. Premere

per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.) • Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell’intero sistema.

Selezionare per bloccare il telecomando. Premere

per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.) Selezionare “Sì”. (La schermata principale viene bloccata.) • Se si seleziona “No”, si torna alla schermata principale.

Blocco R/C Per sbloccare il telecomando Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.) Immettere 4 cifre della password (se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF) Premere continuamente

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.) Selezionare “Reset”.

(Lo schermo si spegne dopo 3 secondi.)
