MODE D'EMPLOI WHADC0916H9E8 PANASONIC

Guide du menu rapide Ballon + Module Hydraulique Air/Eau

Consignes d’installation jointes.

Numéro de série et année de production veuillez vous référer à la plaque signalétique.

Ce guide rapide décrit comment utiliser le menu rapide. Veuillez lire attentivement le mode d’emploi avant d’utiliser le menu rapide.

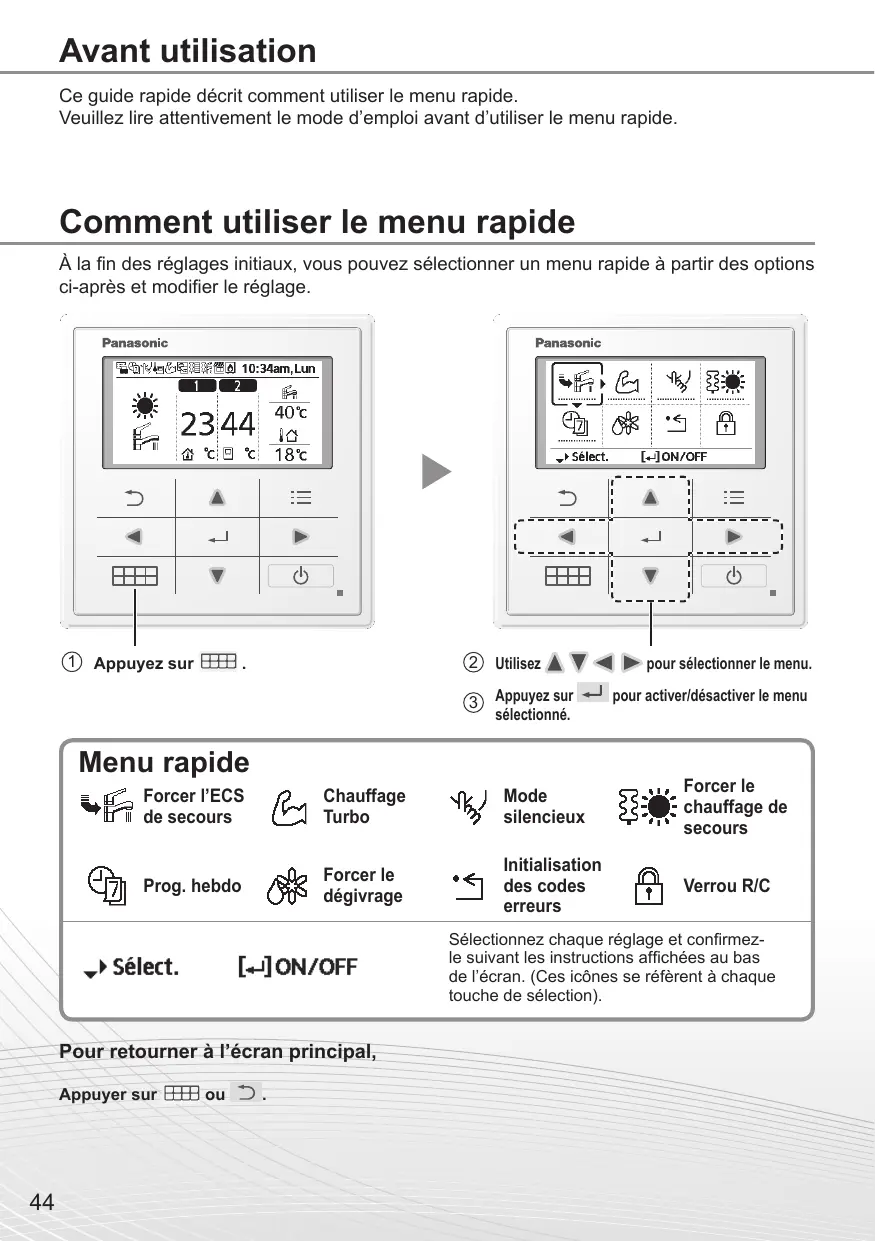

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

Appuyez sur sélectionné.

pour sélectionner le menu. pour activer/désactiver le menu

Forcer l’ECS de secours

Forcer le chauffage de secours

Initialisation des codes erreurs

Verrou R/C Sélectionnez chaque réglage et confirmezle suivant les instructions affichées au bas de l’écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l’écran principal,

Comment utiliser le menu rapide

Remarques sur l’icône de fonctionnement Exemple :

• Indication de l’icône de fonctionnement «

• Indication de l’icône de fonctionnement «

» = MARCHE Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

pour confirmer votre sélection.

• Forcer l’ECS est désactivé.

Forcer l’ECS de secours

• Forcer l’ECS est activé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

• Forcer l’ECS de secours est désactivé lorsque Forcer le chauffage est activé.

• Lorsque Forcer l’ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que activé).

• Le mode Chauffage Turbo est désactivé.

• Le mode Chauffage Turbo fonctionne pendant

• Le mode Chauffage Turbo fonctionne pendant

• Le mode Chauffage Turbo fonctionne pendant

• Il est désactivé en cas d’arrêt de fonctionnement.

Sélectionnez cette icône pour fonctionner de façon silencieuse.

pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que activé).

• Le mode Silencieux est désactivé.

• Le mode Silencieux fonctionne au niveau 1.

• Le mode Silencieux fonctionne au niveau 2.

• Le mode Silencieux fonctionne au niveau 3.

Le niveau 3 est le mode le plus silencieux.

• Sélectionnez cette icône pour régler un minuteur pour le fonctionnement en mode Silencieux.

Après le délai de 1 sec. Sélectionnez « Oui ». • Sélectionnez « Oui » à l’aide des boutons .

Sélectionnez le programme « 1 » ~ « 6 ».

Sélectionner « Modif. ».

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé. Réglez l’heure et les minutes.

Sélectionnez le niveau de silence.

• En cas de dépassement du temps par un autre programme, « L’heure définie se chevauche » apparaîtra à l’écran.

Comment utiliser le menu rapide

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours. Appuyez sur

pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.

• Forcer chauffage de secours est activé.

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s’affichera.

Forcer le chauffage de secours

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

pour confirmer votre sélection.

• L’horloge n’est pas activé.

• L’horloge est réglé.

Après le délai de 1 sec.

Sélectionnez « Oui ». • Si vous sélectionnez « Non », l’affichage retournera à l’écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.

• Copie horloge : Sélectionnez pour copier un réglage de minuteur. [Exemple d’une programmation horloge] Sélectionnez le(s) jour(s) que vous souhaitez modifier à l’aide des boutons . Si tous les 6 programmes ne sont pas prédéfinis, cet écran s’affichera.

1 Sélectionnez le programme « 1 » ~ « 6 ».

2 Réglez l’heure et minutes de l’horloge. 3 Sélectionnez MARCHE/ARRÊT de l’horloge. 4 Sélectionnez le mode de fonctionnement. 1

• Sélectionnez le mode à l’aide des boutons

5 Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

6 Réglez la température du ballon.

• l’Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.

• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Comment utiliser le menu rapide

Sélectionnez pour dégivrer les tuyaux gelés. Appuyez sur

pour confirmer votre sélection.

(L’écran ci-dessous s’affichera lorsque le mode est accepté).

Sélectionnez pour restaurer les réglages précédents en cas d’erreur. Appuyez sur

pour confirmer votre sélection.

(L’écran ci-dessous s’affichera lorsque le mode a été accepté).

• Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Initialisation des codes erreurs

pour confirmer votre sélection.

(L’écran ci-dessous s’affichera lorsque le mode a été accepté).

Sélectionnez « Oui ». (L’écran principal sera verrouillé). • Si « Non » est sélectionné, l’affichage retournera à l’écran principal.

Sélectionnez pour verrouiller la télécommande.

Pour déverrouiller la télécommande

Appuyez sur n’importe quelle touche.

(L’écran ci-dessous s’affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l’écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l’écran

ARRÊT de fonctionnement) Appuyez sur

(L’écran ci-dessous s’affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

(L’écran s’éteindra au bout de 3 secondes.)
