| Marca | Sony |
| Modello | VPL-ES7 |
| Tipo di prodotto | Proiettore dati LCD |
| Dimensioni (L × H × P) | Circa 314 × 109 × 269 mm |
| Peso | Circa 2,9 kg |
| Alimentazione elettrica | AC 100-240 V, 2,4-1,0 A, 50/60 Hz |
| Consumo elettrico | 240 W max (standby 3 W) |
| Luminosità | 2000 lm (modalità lampada Alta) |
| Dimensioni dell'immagine proiettata | 40 a 300 pollici |
| Distanza di proiezione (100 pollici) | 2,9 a 3,5 m |
| Sistema colore | NTSC3.58/PAL/SECAM/NTSC4.43/PAL-M/PAL-N/PAL60 |
| Segnali computer compatibili | fH: 19-92 kHz, fV: 48-92 Hz, risoluzione max SXGA+ 1400×1050 |
| Segnali video | 15k RGB/component, component progressivo, DTV (480/60i, 576/50i, ecc.), composito, Y/C |
| Lampada di ricambio | LMP-E191 |
| Durata della lampada | Variabile in base alle condizioni di utilizzo |
| Pulizia del filtro dell'aria | Ad ogni cambio lampada |
| Accessori inclusi | Telecomando, pila CR2025, cavo HD D-sub 15 pin, valigetta da trasporto, cavo di alimentazione, copriobiettivo, CD-ROM manuale d'uso, guida di riferimento rapido |
| Sicurezza | Messa a terra obbligatoria, dispositivo di interruzione, non esporre alla pioggia |
| Temperatura di funzionamento | 0 °C a 35 °C |
Domande frequenti - VPL-ES7 SONY
Domande degli utenti su VPL-ES7 SONY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Proiettore in formato PDF gratuitamente! Trova il tuo manuale VPL-ES7 - SONY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VPL-ES7 del marchio SONY.
MANUALE UTENTE VPL-ES7 SONY
Guida rapida all'uso ____
快速参考手册 ____
VPL-EX70
VPL-EX7
VPL-ES7

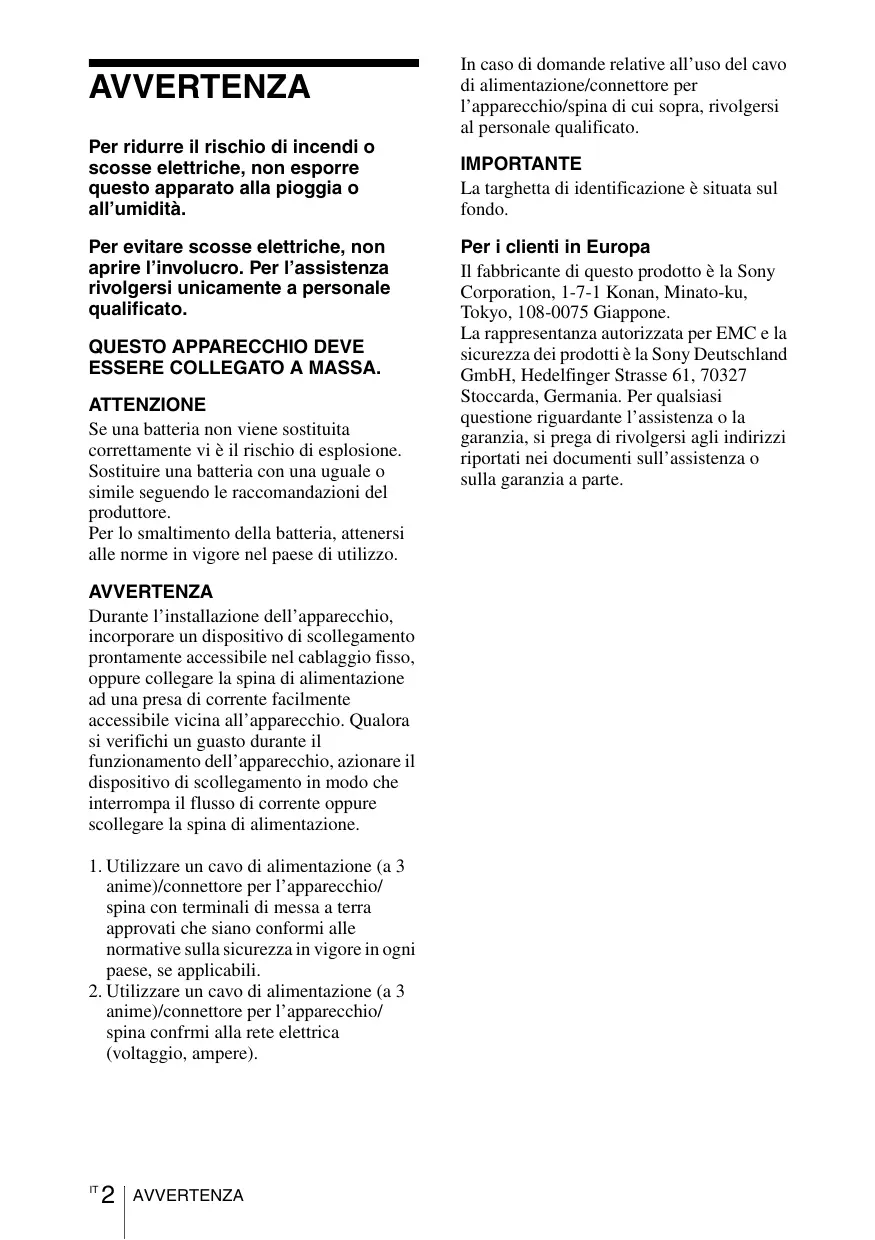

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.
Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.
QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A MASSA.
ATTENZIONE
Se una batteria non viene sostituita correttamente vi è il rischio di esplosione. Sostituire una batteria con una uguale o simile seguendo le raccomandazioni del produttore.
Per lo smaltimento della batteria, attenersi alle norme in vigore nel paese di utilizzo.
AVVERTENZA
Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.
- Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina con terminali di messa a terra approvati che siano conformi alle normative sulla sicurezza in vigore in ogni paese, se applicabili.
- Utilizzare un cavo di alimentazione (a 3 anime)/connettore per l'apparecchio/spina confermi alla rete elettrica (voltaggio, ampere).
In caso di domande relative all'uso del cavo di alimentazione/connettore per l'apparecchio/spina di cui sopra, rivolgersi al personale qualificato.
IMPORTANTE
La targhetta di identificazione è situata sul fondo.
Per i clienti in Europa
Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Giappone. La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è la Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania. Per qualsiasi questione riguardante l'assistenza o la garanzia, si prega di rivolgersi agli indirizzi riportati nei documenti sull'assistenza o sulla garanzia a parte.
Indice
Precauzioni....4
Note su installazione e uso......5
Utilizzo dei Manuali del CD-ROM.....8
Proiezione....9
Proiezione....9
Regolazione del proiettore......10
Spegnimento dell'alimentazione....10
Sostituzione della lampada....11
Pulizia del filtro dell'aria ...... 13
Guida alla soluzione dei problemi .... 14
Caratteristiche tecniche....16
Precauzioni
Sicurezza
- Verificare che la tensione di funzionamento dell'unità corrisponda alla tensione della rete elettrica locale. Se è necessaria una regolazione della tensione, rivolgersi a personale Sony qualificato.
- Se del liquido o un oggetto dovessero penetrare nell'apparecchio, scollegare l'apparecchio e farlo controllare da personale qualificato prima di utilizzarlo di nuovo.
- Se l'unità non sarà utilizzata per diversi giorni, scollegarla dalla presa di rete.
- Per scollegare il cavo, tirarlo dalla spina. Non tirare mai direttamente il cavo.
- La presa di rete dovrebbe essere vicina all'unità e facilmente accessibile.
- L'apparecchio non è scollegato dalla fonte di alimentazione CA (rete elettrica domestica) finché resta collegato alla presa di rete, anche se è stato spento.
- Non guardare dentro l'obiettivo quando la lampada è accesa.
- Non avvicinare le mani o degli oggetti alle prese di ventilazione. L'aria che fuoriesce è molto calda.
- Prestare attenzione a non incastrare le dita nel dispositivo di regolazione.
- Non collocare un panno o della carta sotto l'apparecchio.
Illuminazione
- Per ottenere l'immagine migliore, la parte anteriore dello schermo non deve essere esposta a illuminazione diretta o alla luce del sole.
- Si consiglia illuminazione con faretti sul soffitto. Usare degli schermi sopra alle lampade fluorescenti, per non diminuire il rapporto del contrasto.
- Coprire eventuali finestre davanti allo schermo con tendaggi opachi.
- Si consiglia di installare il proiettore in un locale in cui il pavimento e le pareti siano di materiali non riflettenti. Se il pavimento e le pareti fossero di materiali riflettenti, si consiglia di cambiare tappeti e tappezzeria in modo che siano di colore scuro.
Prevenzione del surriscaldamento interno
L'apparecchio dispone di prese di ventilazione di aspirazione e di scarico. Non bloccare tali prese con oggetti, onde evitare il surriscaldamento interno, che potrebbe compromettere la qualità delle immagini o danneggiare il proiettore.
Pulizia
Prima della pulizia
Assicurarsi di scollegare il cavo di alimentazione c.a. dalla presa c.a.
Pulizia del filtro dell'aria
- Pulire il filtro dell'aria ogni volta che si sostituisce la lampada.
- Consultare “Pulizia del filtro dell’aria” a pagina 13 per la pulizia del filtro dell’aria.
Pulizia dell'obiettivo
La superficie dell'obiettivo è trattata specificatamente per ridurre la riflessione della luce.
Una manutenzione non corretta può ridurre le prestazioni del proiettore, pertanto, prestare attenzione a quanto segue:
- Non toccare l'obiettivo. Per spolverare l'obiettivo, usare un panno morbido e asciutto. Non usare un panno umido, soluzione di detersivo o diluente.
- Pulire l'obiettivo delicatamente con un panno morbido come un panno per la pulizia o un panno per la pulizia dei vetri.
- Rimuovere le macchie ostinate con un panno morbido, come un panno per la pulizia o per i vetri, leggermente inumidito con acqua.
- Non utilizzare mai solventi quali alcol, benzene o diluente, né detergenti alcalini, abrasivi o acidi, né panni per pulizia contenenti agenti chimici, poiché possono danneggiare la superficie dell'obiettivo.
Pulizia dell'apparecchio
- Pulire delicatamente l'apparecchio con un panno morbido e asciutto. Rimuovere le macchie ostinate utilizzando un panno leggermente inumidito con una soluzione detergente delicata, quindi asciugare con un panno morbido asciutto.
- L'uso di alcol, benzene, diluente o insetticida può danneggiare la finitura dell'apparecchio o rimuovere le indicazioni su di esso. Non utilizzare queste sostanze chimiche.
- Non sfregare l'apparecchio con un panno macchiato, per evitare di graffiarlo.
- Se l'apparecchio entra in contatto con un prodotto in gomma o resina di vinile per un periodo prolungato, la finitura potrebbe deteriorarsi e il rivestimento potrebbe staccarsi.
Proiettore dati a LCD
Il proiettore dati a LCD è prodotto con una tecnologia di alta precisione. Sul proiettore dati a LCD potrebbero tuttavia apparire continuamente dei puntini neri e/o dei puntini luminosi (rossi, blu o verdi). Questo è un risultato normale del processo di fabbricazione e non costituisce un guasto. Quando le immagini vengono proiettate sugli schermi mediante più proiettori dati LCD, possono generare colore distinti poiché ciascun proiettore dispone di un proprio bilanciamento dei colori anche se i proiettori appartengono agli stessi modelli.
Note su installazione e uso
Posizioni di installazione inadatte
Non installare il proiettore nelle seguenti situazioni. L'installazione in queste posizioni o ambienti potrebbe causare un malfunzionamento o guasto dell'unità.
Posizioni con ventilazione insufficiente
- Fare in modo che la circolazione dell'aria sia adeguata ad evitare il surriscaldamento interno. Non mettere l'unità su superfici (tappeti, coperte ecc.) o vicino a materiali (tende, drappeggi) che potrebbero ostruire le prese di ventilazione. In presenza di surriscaldamento interno dovuto all'ostruzione delle prese di ventilazione, il sensore di temperatura interviene e l'alimentazione viene spenta automaticamente.
- Lasciare uno spazio maggiore di 30 cm (11 ^7 /8 pollici) intorno all'unità.
- Fare attenzione che oggetti leggeri come pezzi di carta o particelle di polvere non vengano aspirati dalle prese di ventilazione.

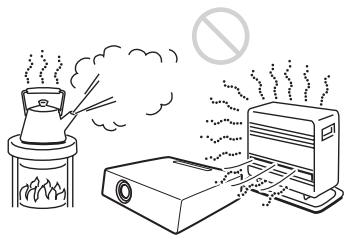

Caldo e umido
- Non installare l'unità in una posizione dove la temperatura o l'umidità è molto elevata o la temperatura è molto bassa.
- Per evitare la condensazione dell'umidità, non installare l'unità in una posizione dove la temperatura potrebbe salire rapidamente.
Posizioni esposte a flusso diretto di aria fredda o calda proveniente da un condizionatore
L'installazione del proiettore in una posizione di questo genere potrebbe provocare malfunzionamenti dell'unità dovuti a condensazione dell'umidità o all'aumento della temperatura.
Vicino a un sensore di calore o di fumo
Potrebbe verificarsi un malfunzionamento del sensore.
Posizioni molto polverose o estremamente fumose
Non installare l'unità in un ambiente molto polveroso o estremamente fumoso. Ciò potrebbe intasare il filtro dell'aria, causando un malfunzionamento o guasto dell'unità. La polvere che impedisce il passaggio dell'aria attraverso il filtro potrebbe causare un aumento della temperatura interna dell'unità. Pulire il filtro dell'aria ogni volta che si sostituisce la lampada.
Condizioni inadatte
Non usare il proiettore nelle seguenti condizioni.
Non appoggiare l'unità su un lato
Non usare l'unità in verticale appoggiata su un lato. Potrebbe causare un malfunzionamento.
Non inclinare l'unità a destra o a sinistra
causare la comparsa di sfumature di colore o diminuire molto la vita utile della lampada.
Non ostruire le prese di ventilazione
Non usare un tappeto spesso o altro che ostruisca le prese di ventilazione (scarico/aspirazione), per evitare il surriscaldamento interno.
Non mettere alcun ostacolo davanti all'obiettivo
Non mettere alcun oggetto davanti all'obiettivo affinché non oscuri la luce durante la proiezione. Il calore dovuto alla luce potrebbe danneggiare l'oggetto. Per disattivare l'immagine, usare il tasto PIC MUTING sul telecomando.
Non utilizzare la barra di sicurezza per il trasporto o l'installazione
Utilizzare la barra di sicurezza sul retro del proiettore al fine di impedire il furto, ad esempio attaccando un cavo antifurto reperibile in commercio. Se si solleva il proiettore dalla barra di sicurezza, o si sospende il proiettore usando questa barra, il proiettore potrebbe cadere o danneggiarsi.
Uso a quote elevate
Quando si usa il proiettore a una quota di 1.500 m o superiore, attivare il “Modo quota el.” nel menu IMPOST.
INSTALLAZIONE. Se non viene impostato questo modo quando il proiettore è usato a quote elevate, potrebbero presentarsi effetti negativi, come la riduzione dell'affidabilità di alcuni componenti.
Note sull'uso
Nota sul trasporto del proiettore
Il proiettore è prodotto con una tecnologia di alta precisione. Nel trasportare l'unità nella custodia per il trasporto, non lasciarla cadere o sottoporla ad urti che potrebbero danneggiarla. Per riporre l'unità nella custodia per il trasporto, scollegare il cavo di alimentazione c.a. e tutti gli altri cavi di collegamento o schede, quindi mettere tutti gli accessori in dotazione in una tasca della custodia.
Nota sullo schermo
Se si utilizza uno schermo avente una superficie non uniforme, talvolta potrebbero apparire dei motivi a strisce in funzione della distanza fra lo schermo e il proiettore o delle impostazioni di ingrandimento dello zoom. Non si tratta di un malfunzionamento del proiettore.
Utilizzo dei Manuali del CD-ROM
Il CD-ROM in dotazione contiene le Istruzioni d'uso e il file ReadMe in giapponese, inglese, francese, tedesco, italiano, spagnolo, cinese e russo. Innanzitutto fare riferimento al file ReadMe.
Operazioni preliminari
Per leggere le Istruzioni d'uso contenute nel CD-ROM, è necessario disporre del programma Adobe Acrobat Reader 5.0 o successiva. Se Adobe Acrobat Reader non è installato sul computer, è possibile scaricare gratis il software Acrobat Reader dall'URL di Adobe Systems.
Come leggere le Istruzioni d'uso
Le Istruzioni d'uso sono contenute nel CD-ROM in dotazione. Inserire il CD-ROM fornito nell'unità CD-ROM del computer, poco dopo il CD-ROM si avvierà automaticamente. Selezionare le Istruzioni d'uso che si desidera leggere.
A seconda del computer a disposizione, il CD-ROM potrebbe non avviarsi automaticamente. In tal caso, aprire le Istruzioni d'uso nel seguente modo:
(Per Windows)
① Aprire “Risorse del computer”.
(“Computer” è visualizzato in Windows Vista.)
② Cliccare con il pulsante destro del mouse sull'icona del CD-ROM e selezionare “Explorer”.
③ Fare doppio clic sul file “index.htm” e selezionare le Istruzioni d’uso che si desidera leggere.
(Per Macintosh)
① Fare doppio clic sull'icona del CD-ROM sul desktop.
② Fare doppio clic sul file “index.htm” e selezionare le Istruzioni d’uso che si desidera leggere.
Nota
Se non è possibile aprire il file “index.htm”, fare doppio clic sulle Istruzioni d’uso che si desidera leggere dalla cartella “Operating_Instructions”.

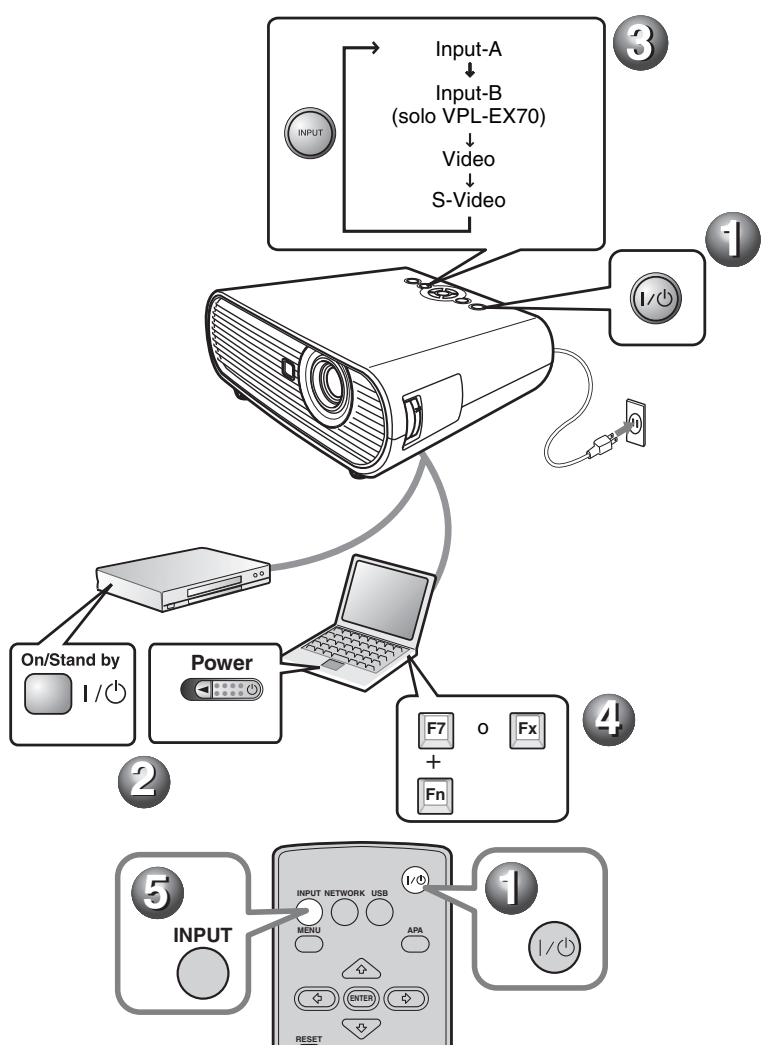

Proiezione
Proiezione
① Premere il tasto I/⏻ (on/standby).
② Accendere l'apparecchiatura collegata al proiettore.
③ Premere il tasto INPUT sul telecomando o sul pannello di controllo per selezionare la sorgente d'ingresso.
4 Dopo avere collegato il computer, impostare il segnale solo per la visualizzazione sul monitor esterno.


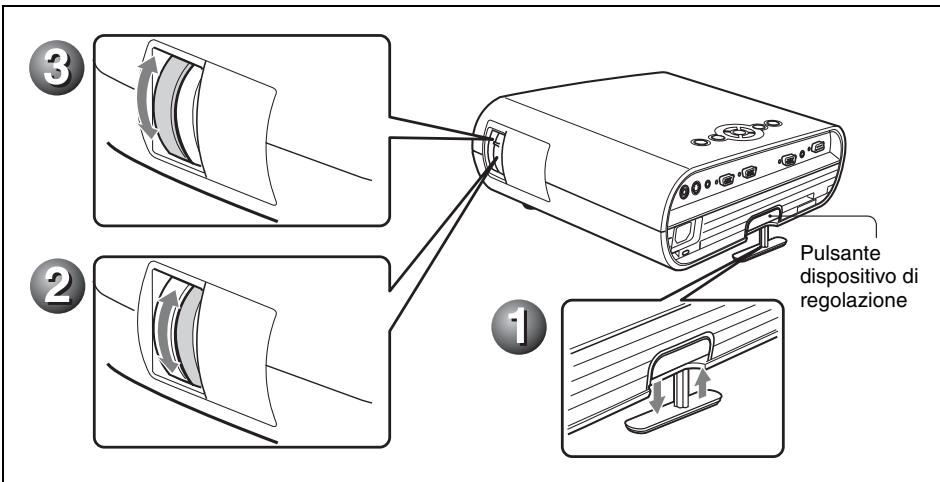

Regolazione del proiettore
① Regola la posizione dell'immagine.
Sollevare il proiettore e contemporaneamente tenere premuto il pulsante del dispositivo di regolazione e regolare l'inclinazione del proiettore, quindi lasciare il pulsante per bloccare il dispositivo di regolazione.
② Regola la dimensione dell'immagine.
③ Regola manualmente la messa a fuoco.
Il proiettore dispone del menu Immagine per selezionare il modo immagine e del menu Schermo per selezionare il formato immagine corretto.
1 Premere il tasto I/⏻ (on/standby).
2 Quando compare un messaggio, premere di nuovo il tasto I/⏻ (on/standby).
3 Scollegare il cavo di alimentazione c.a. dalla presa a muro dopo che la ventola si è fermata e il tasto I/ ^① (on/standby) si è illuminata in rosso. (Eccetto quando si usa la funzione di accensione/spegnimento diretta o la funzione Off & Go.)
Sostituzione della lampada
La lampada che costituisce la sorgente di luce è un prodotto consumabile. Quindi deve essere sostituita con una lampada nuova nei casi che seguono.
- Quando la lampada è bruciata o poco luminosa
- Compare “Sostituire la lampada e pulire il filtro.” sullo schermo
- La spia LAMP/COVER si illumina (sequenza di tre lampeggi)
La vita utile della lampada varia in funzione delle condizioni d'uso.
Come lampada di ricambio, usare la lampada per proiettore LMP-E191.
L'uso di qualsiasi altra lampada diversa dalla LMP-E191 potrebbe danneggiare il proiettore.
Note
- In caso di rottura della lampada, rivolgersi a personale qualificato Sony per eseguire la sostituzione della lampada e il controllo all'interno.
- Estrarre la lampada afferrando la maniglia.
- Per rimuovere la lampada, tirare direttamente verso l'alto la lampada prestando attenzione che rimanga orizzontale. Non inclinare la lampada. Se la lampada viene tirata fuori mentre è inclinata si romperà.
1 Spegnere il proiettore e scollegare il cavo di alimentazione c.a. dalla presa c.a.
Nota
Quando si sostituisce la lampada dopo aver usato il proiettore, aspettare almeno un'ora che la lampada si raffreddi.
2 Posizionare un telo di stoffa protettivo sotto il proiettore. Capovolgere il proiettore in modo che il lato inferiore sia visibile.
Nota
Assicurarsi che il proiettore sia stabile dopo averlo capovolto.

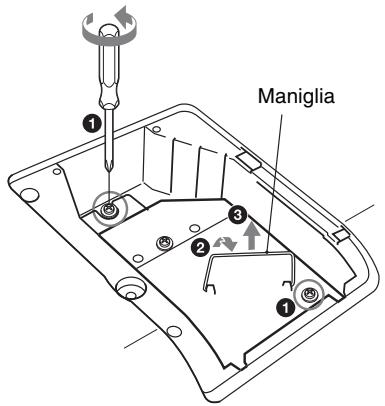

3 Aprire il coperchio della lampada svitando la vite con un cacciavite con punta a croce.
Per motivi di sicurezza, non allentare nessun'altra vite.
4 Allentare le due viti sull'unità lampada con il cacciavite con punta a croce (①). Sollevare la maniglia (②), quindi usarla per estrarre l'unità lampada (③).

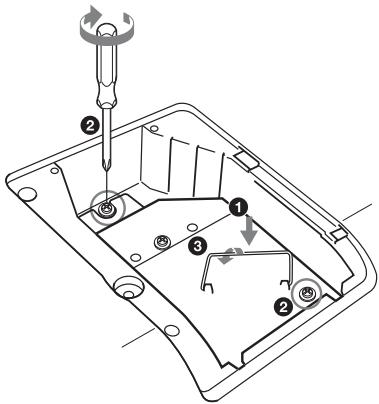

5 Inserire completamente la nuova lampada finché è saldamente in posizione (①). Serrare le due viti (②). Mettere a posto la maniglia abbassandola (③).
- Prestare attenzione a non toccare la superficie di vetro della lampada.
- L'alimentazione non si accenderà se la lampada non è fissata correttamente.
- Fare in modo che non cadano liquidi o altri oggetti nella sede di sostituzione della lampada per evitare scosse elettriche o incendi.
6 Chiudere il coperchio della lampada e serrare la vite.
Nota
Aver cura di montare saldamente il coperchio della lampada come era in origine. Diversamente non sarà possibile accendere il proiettore.
7 Girare di nuovo il proiettore.
8 Collegare il cavo di alimentazione. Il tasto I/∅ si illumina in rosso.
9 Premere il tasto I/per accendere il proiettore.

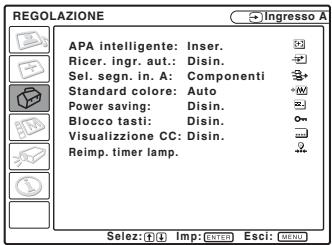

10 Premere il tasto MENU, quindi selezionare il menu REGOLAZIONE.
11 Selezionare “Reimp. timer lamp.”, quindi premere il tasto ENTER.
Il timer della lampada è inizializzato a 0 e nella schermata di menu viene visualizzato “Cambiare la lampada e pulire il filtro?”.
Cambiare la lampada e pulire il filtro?
Sì:
No: ↓
Vedere a pagina 13 per “Pulizia del filtro dell’aria”.
13 Selezionare “Sì” con il tasto ▲. Sulla schermata di menu compare “Timer lampada reimpostato!”.
Pulizia del filtro dell'aria
Il filtro dell'aria deve essere pulito ogni volta che si sostituisce la lampada.
Smontare il filtro dell'aria, quindi togliere la polvere con un aspirapolvere.
Il tempo necessario per pulire il filtro dell'aria dipende dall'ambiente o dall'uso del proiettore.
Quando si incontrano difficoltà ad eliminare la polvere dal filtro con un aspirapolvere, smontare il filtro aria e lavarlo.
1 Spegnere l'alimentazione e scollegare il cavo di alimentazione.

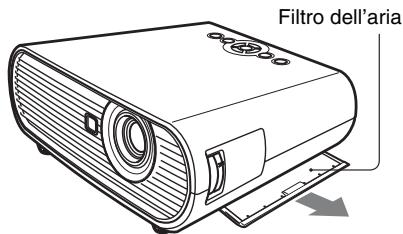

2 Estrarre il coperchio del filtro dell'aria e rimuoverlo.


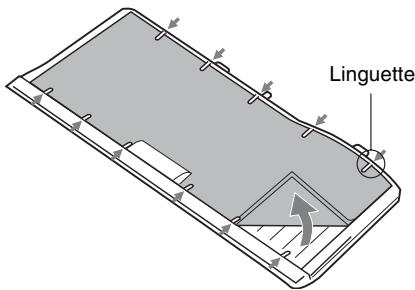

Linguette4 Lavare il filtro dell'aria utilizzando una soluzione detergente neutra ed asciugarlo all'ombra.
5 Montare il filtro dell'aria in modo che si inserisca in ciascuna delle linguette sul coperchio del filtro dell'aria e rimontare il coperchio.
Note
- Se il filtro dell'aria non viene pulito, la polvere potrebbe accumularsi e intasarlo. Consequentemente, la temperatura all'interno dell'unità potrebbe salire e causare guasto o incendio.
- Prestare attenzione a montare saldamente il coperchio del filtro dell'aria: se non è chiuso completamente, non sarà possibile accendere l'alimentazione.
- Il filtro dell'aria ha una lato anteriore e un lato posteriore. Posizionare il filtro dell'aria in modo che si inserisca nella scanalatura del coperchio.
Guida alla soluzione dei problemi
Se il proiettore funziona in modo irregolare, provare a diagnosticare e correggere il problema con le seguenti istruzioni. Se il problema permane, rivolgersi a personale Sony qualificato.
Per maggiori informazioni sui sintomi, fare riferimento alle Istruzioni d'uso contenute nel CD-ROM.
Alimentazione
| Sintomo | Causa e soluzione |
| L'alimentazione non si accende. | L'alimentazione è stata accesa e spenta poco dopo con il tasto I/⏻.→ Attendere circa 90 secondi prima di accendere l'alimentazione.Il coperchio della lampada non è fissato.Chiudere saldamente il coperchio della lampada.Il coperchio del filtro dell'aria è staccato.Montare saldamente il coperchio del filtro dell'aria. |
Immagine
| Sintomo | Causa e soluzione |
| Nessuna immagine. | Un cavo è scollegato oppure i collegamenti sono errati.→ Controllare che siano stati effettuati dei collegamenti appropriati.I collegamenti sono errati.→ Questo proiettore è compatibile con DDC2B (Digital Data Channel 2B, canale dati digitali 2B). Se il computer utilizzato è compatibile con DDC, accendere il proiettore procedendo come segue.1 Collegare il proiettore al computer.2 Accendere il proiettore.3 Avviare il computer.La selezione dell'ingresso è errata.→ Selezionare correttamente la sorgente d'ingresso.L'immagine è disattivata.→ Premere il tasto PIC MUTING per annullare la disattivazione dell'immagine.Il segnale dal computer non è stato impostato per la visualizzazione su monitor esterno, oppure è stato impostato per la visualizzazione sia su un monitor esterno che sul monitor LCD del computer.→ Impostare il segnale del computer per la visualizzazionesolo su un monitor esterno. |
| L'immagine è rumorosa. | Potrebbe presentarsi del rumore sullo sfondo in funzione del rapporto fra il numero di punti del segnale d'ingresso dal computer e il numero di pixel del pannello LCD.→ Cambiare l'impostazione del desktop del computer collegato. |
| L'immagine non è nitida. | L'immagine non è a fuoco.→ Regola manualmente la messa a fuocoSi è depositata della condensazione sull'obiettivo.→ Lasciare il proiettore acceso per circa due ore. |
| L’immagine si estende oltre lo schermo. | È stato premuto il tasto APA nonostante ci siano dei bordi neri intorno all’immagine.→ Visualizzare sullo schermo l’immagine completa e premere il tasto APA.→ Regolare correttamente la voce “Spostamento” nel menu Regolazione ingresso. |
| L’immagine sfarfalla. | La voce “Fase punto” nel menu Regolazione ingresso non è stata impostata correttamente.→ Regolare correttamente la voce “Fase punto” nel Regolazione ingresso. |
Indicatori
| Messaggio | Significato e rimedio |
| La spia LAMP/COVER lampeggia in arancione (frequenza di ripetizione di 2 lampeggi). | Il coperchio della lampada oppure il coperchio del filtro dell’aria è staccato.→ Fissare saldamente il coperchio. |
| La spia LAMP/COVER lampeggia in arancione (frequenza di ripetizione di 3 lampeggi). | · La lampada ha raggiunto il termine della vita utile.→ Sostituire la lampada.· La lampada ha raggiunto una temperatura elevata.→ Attendere 60 secondi che la lampada si raffreddi, quindi riaccendere l’alimentazione. |
| Tasto I/⏻ lampeggia in rosso (frequenza di ripetizione di 2 lampeggi). | · La temperatura interna è insolitamente elevata.→ Verificare che le prese di ventilazione non siano ostruite.· Il proiettore è utilizzato a una quota elevata.→ Verificare che “Modo quota el.” nel menu IMPOST.INSTALLAZIONE sia impostato su “Inser.”. |
| Tasto I/⏻ lampeggia in rosso (frequenza di ripetizione di 4 lampeggi). | La ventola è guasta.→ Rivolgersi a personale Sony qualificato. |
| Tasto I/⏻ lampeggia in rosso (frequenza di ripetizione di 6 lampeggi). | Scollegare il cavo di alimentazione c.a. dalla presa a muro dopo che la spia I/⏻ si è spenta, inserire il cavo di alimentazione nella presa a muro, quindi riaccendere il proiettore. Se la spia I/⏻ lampeggia in rosso e il problema permane, si è verificato un guasto nel circuito elettrico.→ Rivolgersi a personale Sony qualificato. |
Caratteristiche tecniche
Sistema di proiezione
3 pannelli LCD, 1 obiettivo, sistema di proiezione
Pannello LCD VPL-EX70/EX7: pannello XGA da 0,63 pollici (16,0 mm), circa 2.360.000 pixel (1024 × 768 × 3)
Lampada lampada ad altissima pressione di 190 W
Dimensione dell'immagine proiettata da 40 a 300 pollici (1.016 a 7.620 mm)
Flusso luminoso ^1)
VPL-EX70: 2600 lm
VPL-EX7/ES7: 2000 lm
1) quando Modo lampada è impostato su “Alto”.
Distanza di proiezione (quando sistemato sul pavimento/dispositivo di regolazione non allungato e la funzione Trapezio V è stata eseguita.)
40 pollici (1.016 mm): da 1,1 a 1,4 m
80 pollici (2.032 mm): da 2,3 a 2,8 m
100 pollici (2.540 mm): da 2,9 a 3,5 m
150 pollici (3.810 mm): da 4,4 a 5,2 m
200 pollici (5.080 mm): da 5,8 a 7,0 m
250 pollici (6.350 mm): da 7,3 a 8,8 m
300 pollici (7.620 mm): da 8,8 a 10,5 m
Potrebbe esserci una piccola differenza fra il valore effettivo e il valore di progetto precedentemente indicato.
Sistema colore sistema
NTSC3.58/PAL/SECAM/ NTSC4.43/PAL-M/PAL-N/ PAL60, commutato automaticamente/manualmente (NTSC4.43 è lo standard colore usato per riprodurre un video registrato in NTSC su un videoregistratore NTSC4.43.)
Segnali da computer compatibili ^2)
fH: da 19 a 92 kHz
fV: da 48 a 92 Hz
(massima risoluzione del segnale di ingresso:
SXGA+ 1400 × 1050
fV: 60 Hz)
2) Impostare la risoluzione e la frequenza del segnale del computer collegato entro l'intervallo dei segnali preimpostati compatibili con il proiettore.
Segnali video compatibili
15 k RGB/componente 50/60 Hz, componente progressivo 50/60 Hz, DTV (480/60i, 575/50i, 480/60p, 575/50p, 720/60p, 720/50p, 1080/60i, 1080/50i), video composito, video Y/C
Dimensioni Circa 314 × 109 × 269 mm (l/a/p) (escluse parti sporgenti)
Peso VPL-EX70: Circa 3,0 kg VPL-EX7/ES7 Circa 2,9 kg
Alimentazione
Temperatura di funzionamento da 0 °C a 35 °C
Accessori forniti
Telecomando (1)
Pila al litio CR2025 (1)
Cavo HD D-sub a 15 pin (1,8 m) (1)
(1-967-100-11/Sony)
Custodia per il trasporto (1)
Cavo di alimentazione c.a. (1)
Copriobiettivo (1)
Istruzioni d'uso (CD-ROM) (1)
Guida rapida all'uso (1)
Targhetta di sicurezza (1)
Il design e le caratteristiche tecniche dell'unità, inclusi gli accessori opzionali, sono soggetti a modifiche senza preavviso.
Nota
Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
Accessori opzionali
Lampada del proiettore
LMP-E191 (ricambio)
Non tutti gli accessori opzionali sono disponibili in tutte le nazioni e aree geografiche.
Consultare il proprio rivenditore autorizzato Sony.
