SS-X500A - Cassa acustica SONY - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo SS-X500A SONY in formato PDF.
| Marca | Sony |
| Modello | SS-X500A |
| Tipo di prodotto | Diffusore bass reflex a due vie |
| Composizione degli altoparlanti | Woofer × 2 (8 cm, cono) e tweeter × 1 (2,5 cm, cupola), schermatura magnetica |
| Impedenza nominale | 8 ohm |
| Potenza di ingresso massima | 120 W |
| Livello di sensibilità caratteristico | 88 dB (1 W, 1 m) |
| Gamma di frequenza effettiva | 70 Hz a 20 000 Hz |
| Dimensioni (per altoparlante) | Circa 159 × 634 × 90 mm (l/a/p) |
| Peso netto (per altoparlante) | Circa 3,5 kg |
| Accessori forniti | Cavo per altoparlante (2, 2,5 m), viti di fissaggio per altoparlante (6), viti di fissaggio per supporto (8), gancio per cavo altoparlante (4), filtro in ferrite (4), manuale di istruzioni (1) |
| Utilizzo previsto | Con monitor a schermo piatto PFM-500A1WU/A1WE |
| Installazione | Su supporto o a parete, con regolazione angolare possibile |
| Manutenzione | Pulire con un panno morbido e asciutto; non utilizzare solventi volatili |
| Precauzioni | Non esporre a pioggia, umidità, temperature estreme; assicurare una ventilazione sufficiente |
| Condizioni operative | Temperatura: da 0°C a +35°C; umidità: da 0% a 90% (senza condensa) |
| Condizioni di conservazione | Temperatura: da -10°C a +40°C; umidità: da 0% a 90% (senza condensa) |
| Collegamento | Morsetti a vite, rispettare la polarità (rosso ⊕, nero ⊖) |
| Garanzia e assistenza | Consultare un rappresentante Sony in caso di problemi |
Domande frequenti - SS-X500A SONY
Domande degli utenti su SS-X500A SONY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassa acustica in formato PDF gratuitamente! Trova il tuo manuale SS-X500A - SONY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SS-X500A del marchio SONY.
MANUALE UTENTE SS-X500A SONY
Istruzioni per l'uso Pagina 60
74

SS-X500A
WARNING
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
Features 3
Precautions....4
Parts List 5
Per evitare incendi o cortocircuiti, l'apparecchio non deve essere esposto alla pioggia o all'umidità.
Caratteristiche 61
Precauzioni 62
Elenco delle parti 63
Identificazione delle parti 64
Installazione dei diffusori 65
Installazione dei diffusori ad una parete ......67
Regolazione delle angolazioni dei diffusori ....68
Installazione dei filtri in ferrite 69
Collegamento al monitor 70
Collegamento all'amplificatore 72
Caratteristiche tecniche 73
Caratteristiche
SS-X500A è un sistema di diffusori bass reflex a due vie che dispone di un woofer e un tweeter di tipo a cono. Questo sistema di diffusori è concepito per l'uso con un monitor con pannello piatto PFM-500A1WE. La griglia a maglia metallica è stata realizzata per migliorare la qualità del suono. Con questo apparecchio si ottiene un suono stereo d'alta qualità.
Luoghi di esercizio e di deposito
Evitare di far funzionare o di depositare l'apparecchio nei seguenti luoghi.
- Luoghi estremamente caldi o freddi
- Luoghi esposti alla luce solare diretta per lunghi periodi o vicino a fonti di calore quali radiatori
- Luoghi umidi o polverosi
- Luoghi esposti alla pioggia
- Luoghi soggetti a forti vibrazioni
Manutenzione
- Pulire il rivestimento con un panno morbido e asciutto. In caso di sporco insistente, usare un panno leggermente inumidito con detergente neutro, quindi riasciugare.
- Evitare l'uso di solventi infiammabili quali alcol, benzene o trementina, in quanto potrebbero danneggiare le finiture del rivestimento o deteriorare il funzionamento dell'adattatore dell'otturatore.
Ventilazione
Durante il funzionamento non avvolgere l'apparecchio in panni o coperte. Ciò potrebbe causare un aumento eccessivo della temperatura interna e un conseguente funzionamento difettoso dell'apparecchio.
Varie
- Fare attenzione a non versare acqua o altri liquidi sull'apparecchio e di non far penetrare oggetti metallici al suo interno. Se utilizzato con oggetti estranei all'interno, l'apparecchio potrebbe rompersi o causare un incendio o scosse elettriche.
- Per trasportare o spedire l'apparecchio, reimballarlo con il materiale d'imballaggio originale o con materiali di qualità equivalente.
- Evitare di pilotare il sistema di diffusori in continuazione con un ingresso superiore alla potenza massima di ingresso di questo sistema di diffusori.
- Prima di eseguire i collegamenti, spegnere l'amplificatore per evitare di danneggiare il sistema di diffusori.
- Se il collegamento +/- è scorretto, i bassi sembreranno assenti e la posizione degli strumenti sarà confusa.
Nel caso di problemi durante il funzionamento dell'apparecchio, contattare il proprio rivenditore Sony.

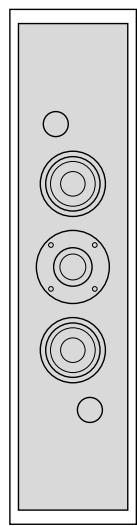

Diffusore (2)

Vite per il montaggio dei diffusori (nera, M5×9) (6)

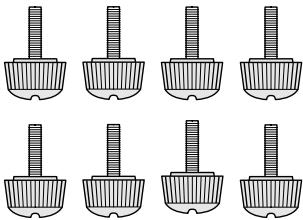

Vite per il montaggio delle staffe (grigia, M4×14) (8)

Fermo per cavo diffusore (4)

Filtro in ferrite (4)


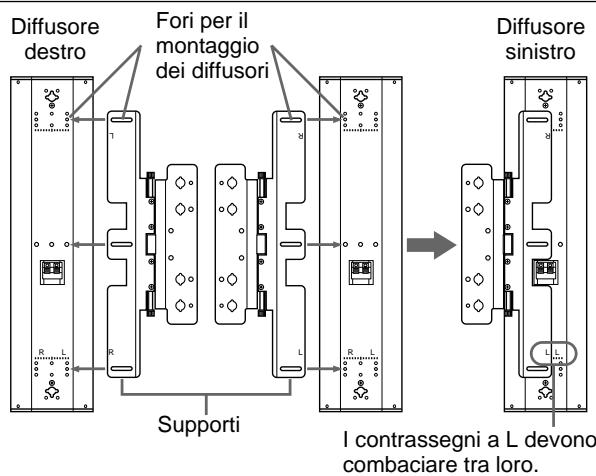

Diffusore destro Fori per il montaggio dei diffusori Supporti Diffusore sinistro I contrassegni a L devono combaciare tra loro.


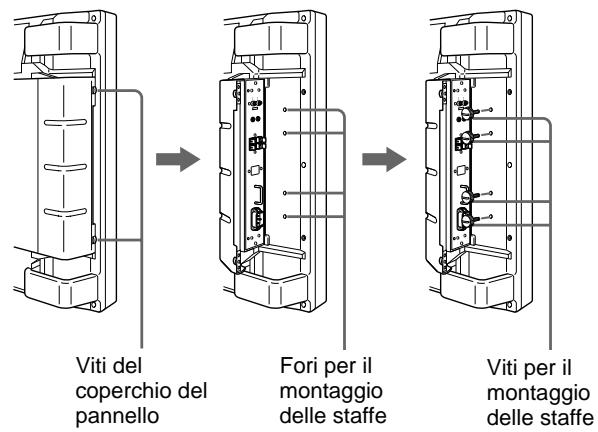

Viti del coperchio del pannello Fori per il montaggio delle staffe Viti per il montaggio delle staffeInstallare i diffusori destro/sinistro usando le staffe conformemente a quanto indicato di seguito:

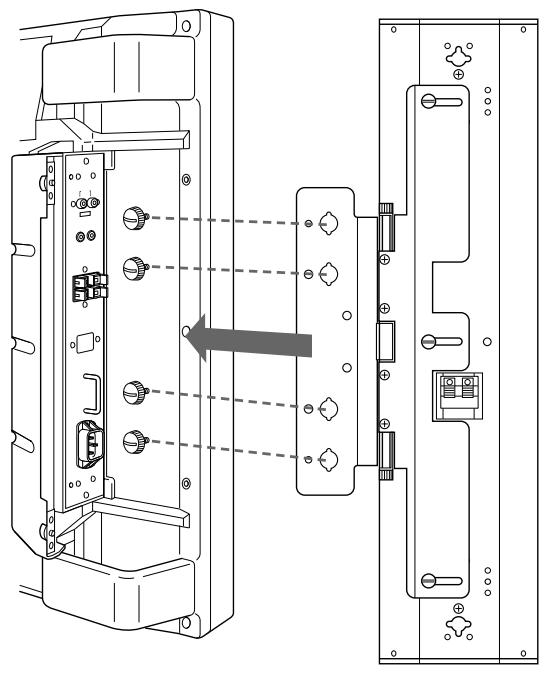

1 Centrare i fori per il montaggio del diffusore sul diffusore con i fori corrispondenti sulla staffa. Fissare le staffe ai diffusori con le viti M5 in dotazione (nere, 3 viti per ogni foro di destra e di sinistra). Assemblare il diffusore sinistro centrando il contrassegno L del diffusore con il contrassegno L della staffa (il contrassegno L deve essere allineato di lato). Similmente è possibile installare il diffusore destro centrando il contrassegno R del diffusore con il contrassegno R della staffa (i contrassegni R devono essere allineati di lato).
2 Allentare le viti del coperchio del pannello (2 per ciascun lato destro e sinistro). Aprire il coperchio del pannello.
Per l'installazione delle staffe ci sono 4 fori per il montaggio.
3 Inserire le viti M4 in dotazione (grigie, 4 viti per ogni lato destro e sinistro) nei fori per il montaggio delle staffe e stringerle provvisoriamente.

4 Agganciare i fori per il montaggio delle staffe sulla staffa alle viti avvitate provvisoriamente al punto 3. Installare i diffusori.
5 Avvitare del tutto le viti con una moneta e bloccare i diffusori.
6 Collegare i diffusori al monitor con i cavi in dotazione. Per maggiori dettagli, consultare “Collegamento al monitor” a pagina 70.
7 Chiudere il coperchio del pannello e avvitare le viti del coperchio del pannello (2 viti per ciascun lato destro e sinistro).
Rimozione dei diffusori
Eseguire le operazioni inverse a quelle descritte per la procedura di installazione.
Nota
Quando si installano i diffusori usare solo le viti in dotazione.
Installazione dei diffusori ad una parete

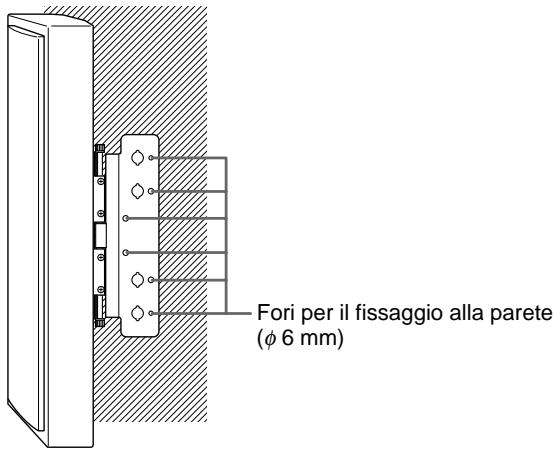

Quando si usa una staffa


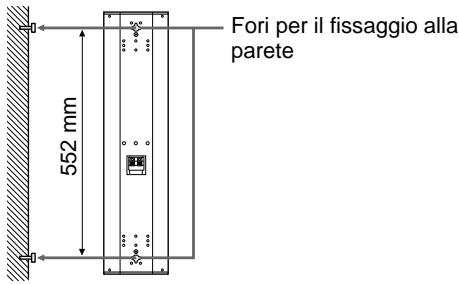

Fori per il fissaggio alla parete (φ 6 mm)Quando non si usa una staffa

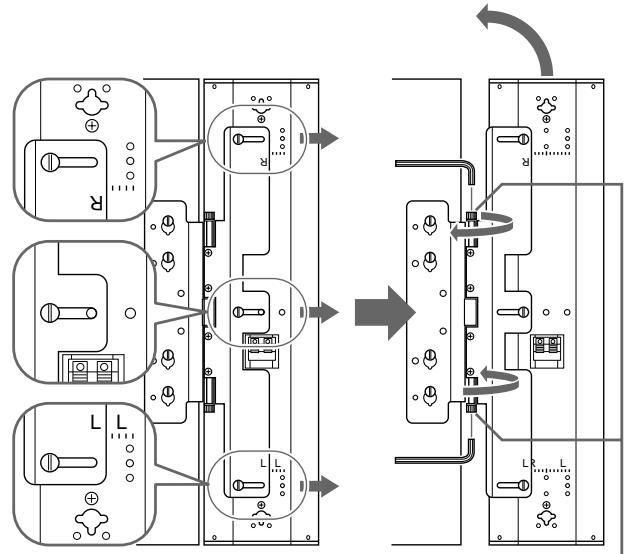

Regolazione delle angolazioni dei diffusori

In caso di spostamento in avanti
Vite di regolazione dell'angolazione
Dopo aver installato i diffusori sul monitor, è possibile effettuare la regolazione dell'angolazione del diffusore. Per spostare i diffusori in avanti, eseguire quanto descritto qui di seguito:
1 Allentare le viti M5 in dotazione (nere, 3 viti per ogni foro destro e sinistro che fissano i diffusori alle staffe). Far scorrere il diffusore verso l'esterno.
Quando si fissa l'angolo del diffusore, controllare che ogni lato dei diffusori sia a pari livello.
Mentre i diffusori scorrono verso l'esterno, questi si spostano ulteriormente verso la parte anteriore.
2 Spostare i diffusori per regolarne l'angolazione.
3 Per fissare l'angolazione del diffusore, avvitare a mano o con una chiave a esagono la vite di regolazione dell'angolazione.
Nota
Non girare il diffusore con troppa forza dopo aver avvitato la vite di regolazione dell'angolazione.

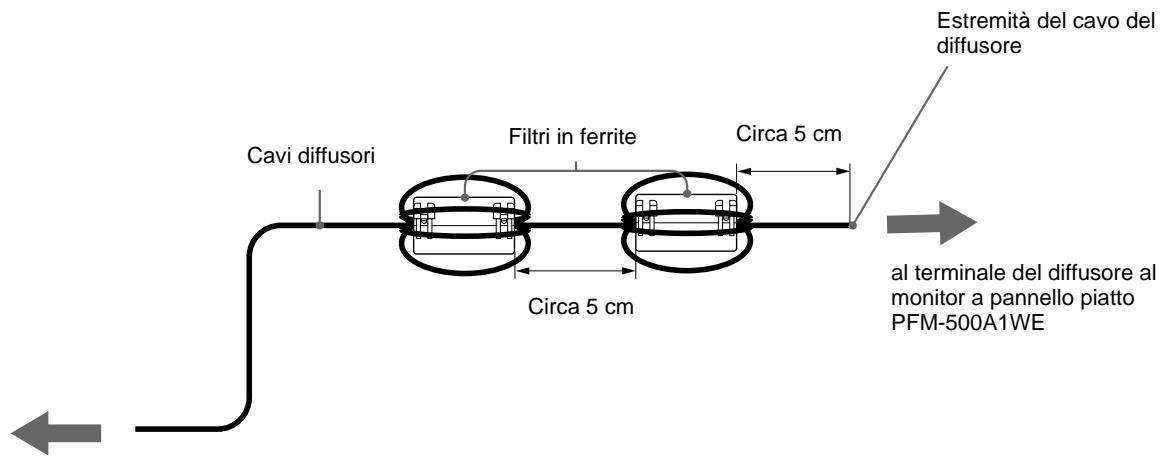

Installazione dei filtri in ferrite
Avvolgere il cavo del diffusore intorno ai filtri in dotazione per quattro volte per tenerli in posizione.


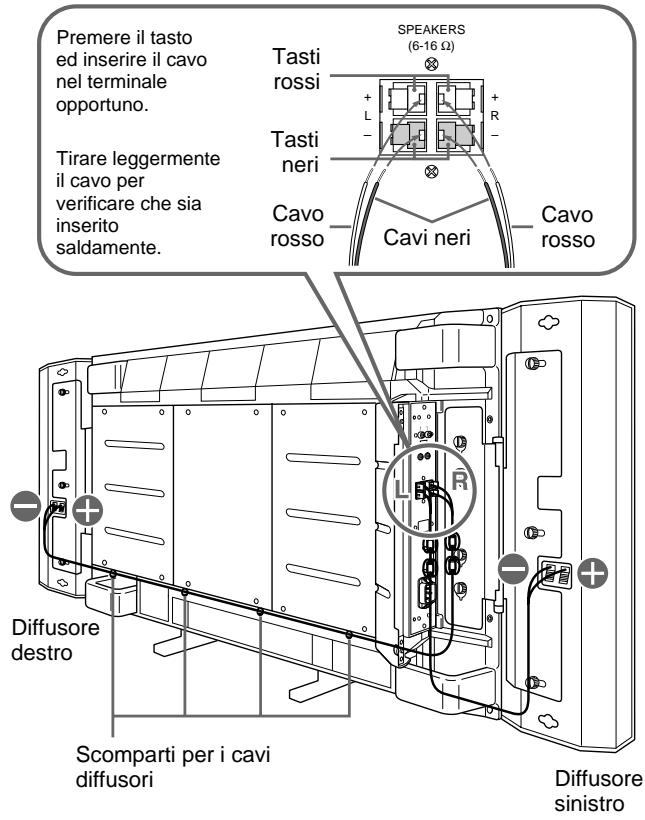

Premere il tasto ed inserire il cavo nel terminale opportuno. Tirare leggermente il cavo per verificare che sia inserito saldamente. Tasti rossi SPEAKERS (6-16 Ω) + L + - Tasti neri Cavo rosso Cavi neri Cavo rosso Diffusore destro Scomparti per i cavi diffusori Diffusore sinistroPrima di collegare i diffusori al monitor, accertarsi di aver spento l'alimentazione del monitor.
Collegare i diffusori al monitor mentre il coperchio del pannello del monitor è aperto.
Per maggiori dettagli sulla modalità di installazione dei diffusori al monitor, vedere “Installazione dei diffusori” a pagina 65.
1 Collegare i cavi diffusori ai terminali dei diffusori del monitor. Accertarsi che il diffusore R (destro) e il diffusore L (sinistro) vengano rispettivamente collegati ai terminali R (di destra) e L (di sinistra) del monitor. Far combaciare la polarità dei terminali dei diffusori con la polarità dei terminali sul monitor, ⊕ con ⊕ con il cavo rosso e ⊖ con ⊖ con il cavo nero.
2 Collegare i cavi diffusori ai diffusori.
Accertarsi di collegare il cavo R (di destra) con il diffusore destro e il cavo L (di sinistra) con il diffusore sinistro.
Quando si collega il cavo al diffusore destro, estrarre il cavo dal coperchio del pannello del monitor e riporlo sotto il monitor nel diffusore destro.
Per piegare i cavi usare i fermi per cavi diffusori in dotazione.
Per maggiori dettagli sulla modalità di fissaggio dei fermi per cavi diffusori, vedere “Installazione i fermi per i cavi diffusori” alla pagina successiva.

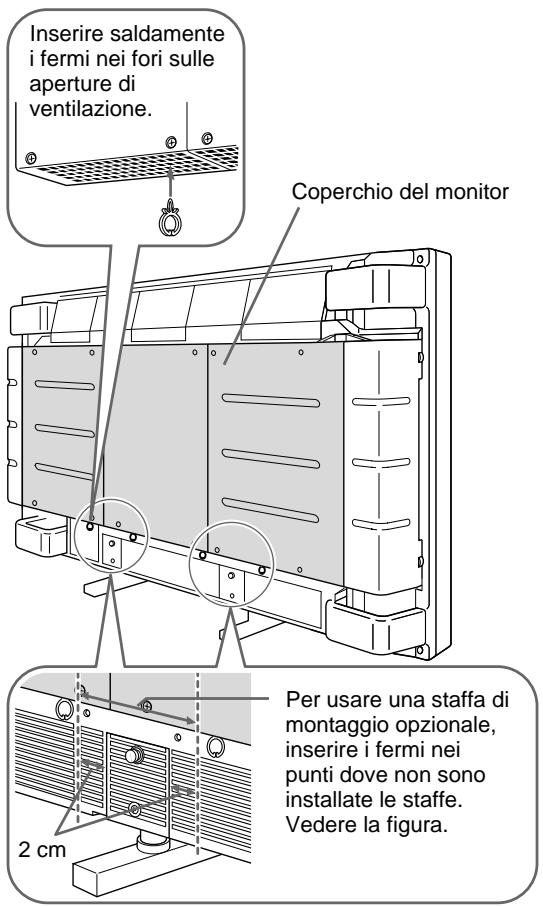

3 Chiudere i coperchi del pannello destro e sinistro.
Installazione i fermi per i cavi diffusori
Come illustrato nella figura, inserire i fermi nei fori sulle aperture di ventilazione.
Distanziare in modo uniforme i fermi e inserirli sotto il coperchio del monitor.
Se si usa una staffa di montaggio opzionale, la posizione della staffa e le posizioni i fermi non dovrebbero sovrapporsi.
Note
- Assicurarsi di non cortocircuitare i terminali dei diffusori in funzione del filo che sporge dall'isolamento.
- Collegare i cavi diffusori rispettando la corretta polarità. Se i collegamenti del sistema dei diffusori sono corretti, l'appropriato funzionamento in fase è garantito. Se il sistema dei diffusori è fuori fase, i bassi sono assenti e la posizione delle sorgenti sonore è poco riconoscibile.
- Non collegare i diffusori ad un amplificatore e a un monitor contemporaneamente, altrimenti la corrente elettrica eccessiva potrebbe passare dall'amplificatore al monitor attraverso il cavo del diffusore, danneggiando così il monitor.
Collegamento all'amplificatore
Collegare il cavo ai terminali dell'amplificatore AV.
Note
- L'uscita dell'amplificatore deve essere di 120W o inferiore.
- Non collegare il sistema dell'amplificatore al monitor e a un amplificatore. Ciò potrebbe causare l'immissione di un grosso flusso di corrente al monitor mediante il cavo diffusore e un possibile danno al monitor.
Diffusore destro

Caratteristiche tecniche
Sistema dei diffusori
Woofer × 2, con schermatura magnetica
Tweeter × 1, con schermatura magnetica
Diffusore 8 cm, tipo a cono
2,5 cm, tipo a cupola
Tipo di chiusura
Bass reflex
Impedenza nominale
8 ohm
Potenza nominale
Potenza massima di ingresso: 120 W
Livello di sensibilità caratteristico
88 dB (1 W, 1 m)
Gamma di frequenza effettiva
da 70 Hz a 20.000 Hz
Condizioni di funzionamento
Temperatura da 0°C a +35°C
Umidità da 0% a +90% (senza condensa)
Pressione da 700 hPa a 1.060 hPa
Condizioni per il trasporto e il deposito
Temperatura da -10^ a +40^
Umidità da 0% a +90% (senza condensa)
Pressione da 700 hPa a 1.060 hPa
Dimensioni Circa 159 × 634 × 90 mm (l/a/p), inclusa la griglia anteriore (netto per diffusore)
Peso Circa 3,5 kg (netto per diffusore)
Circa 1,1 kg (netto per staffa)
Accessori in dotazione
Cavi diffusori (2, 2,5 m)
Vite per il montaggio del diffusore (6)
Vite per il montaggio della staffa (8)
Fermo per cavo diffusore (4)
Filtro in ferrite (4)
Istruzioni per l'uso (1)
Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

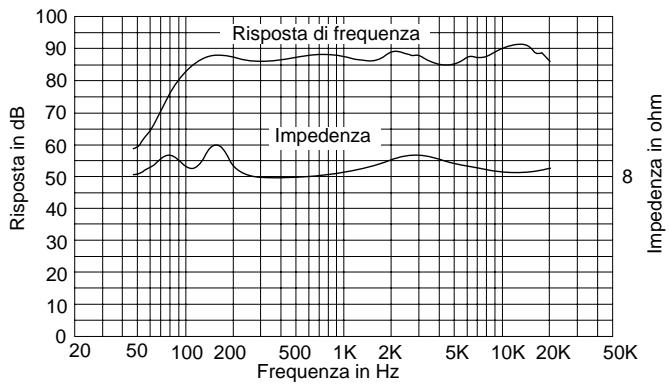

Curve caratteristiche

line
| Frequenza in Hz | Risposta di frequenza (dB) | Impedenza (ohm) | | ---------------- | -------------------------- | --------------- | | 20 | ~60 | ~8 | | 50 | ~85 | ~8 | | 100 | ~90 | ~8 | | 200 | ~88 | ~8 | | 500 | ~87 | ~8 | | 1K | ~88 | ~8 | | 2K | ~89 | ~8 | | 5K | ~87 | ~8 | | 10K | ~90 | ~8 | | 20K | ~88 | ~8 |
