HASZNÁLATI ÚTMUTATÓ SPF-71E PINK SAMSUNG

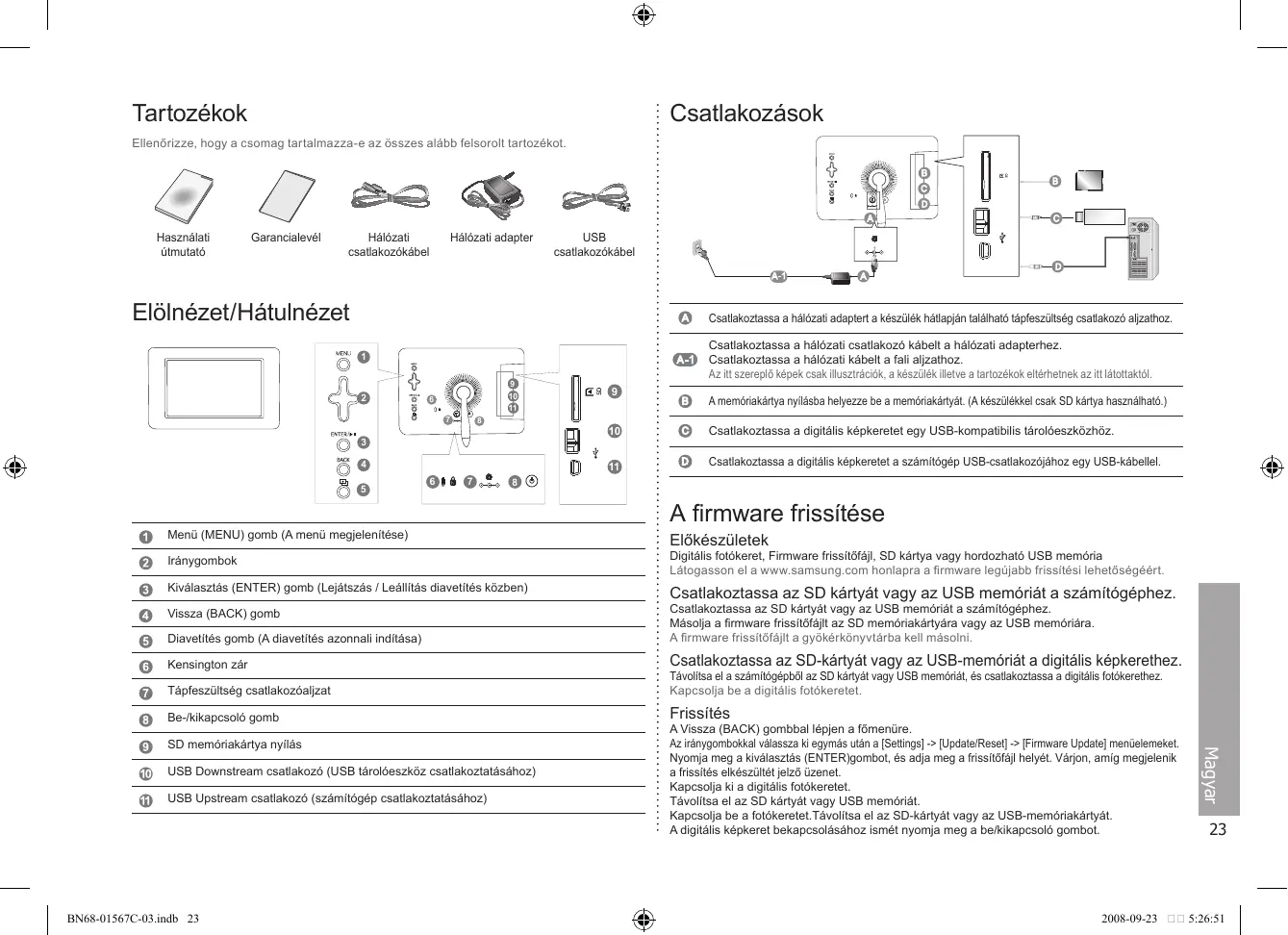

• AVVISO - PER EVITARE INCENDI, TENERE CANDELE E ALTRE FIAMME LIBERE LONTANO DA QUESTO PRODOTTO. 2008-09-23 5:26:50 Tartozékok Csatlakozások Ellenőrizze, hogy a csomag tartalmazza-e az összes alább felsorolt tartozékot.

Használati útmutató Garancialevél Hálózati csatlakozókábel Hálózati adapter USB csatlakozókábel Elölnézet/Hátulnézet Csatlakoztassa a hálózati adaptert a készülék hátlapján található tápfeszültség csatlakozó aljzathoz. Csatlakoztassa a hálózati csatlakozó kábelt a hálózati adapterhez. Csatlakoztassa a hálózati kábelt a fali aljzathoz. Az itt szereplő képek csak illusztrációk, a készülék illetve a tartozékok eltérhetnek az itt látottaktól.

A memóriakártya nyílásba helyezze be a memóriakártyát. (A készülékkel csak SD kártya használható.)

Csatlakoztassa a digitális képkeretet egy USB-kompatibilis tárolóeszközhöz.

Csatlakoztassa a digitális képkeretet a számítógép USB-csatlakozójához egy USB-kábellel.

Menü (MENU) gomb (A menü megjelenítése) A firmware frissítése Előkészületek Iránygombok Digitális fotókeret, Firmware frissítőfájl, SD kártya vagy hordozható USB memória Látogasson el a www.samsung.com honlapra a firmware legújabb frissítési lehetőségéért. Kiválasztás (ENTER) gomb (Lejátszás / Leállítás diavetítés közben) Csatlakoztassa az SD kártyát vagy az USB memóriát a számítógéphez. Diavetítés gomb (A diavetítés azonnali indítása) Csatlakoztassa az SD kártyát vagy az USB memóriát a számítógéphez. Másolja a firmware frissítőfájlt az SD memóriakártyára vagy az USB memóriára. A firmware frissítőfájlt a gyökérkönyvtárba kell másolni. Kensington zár Csatlakoztassa az SD-kártyát vagy az USB-memóriát a digitális képkerethez. Vissza (BACK) gomb Tápfeszültség csatlakozóaljzat Távolítsa el a számítógépből az SD kártyát vagy USB memóriát, és csatlakoztassa a digitális fotókerethez. Kapcsolja be a digitális fotókeretet. Be-/kikapcsoló gomb Frissítés USB Downstream csatlakozó (USB tárolóeszköz csatlakoztatásához) USB Upstream csatlakozó (számítógép csatlakoztatásához) BN68-01567C-03.indb 23 A Vissza (BACK) gombbal lépjen a főmenüre. Az iránygombokkal válassza ki egymás után a [Settings] -> [Update/Reset] -> [Firmware Update] menüelemeket. Nyomja meg a kiválasztás (ENTER)gombot, és adja meg a frissítőfájl helyét. Várjon, amíg megjelenik a frissítés elkészültét jelző üzenet. Kapcsolja ki a digitális fotókeretet. Távolítsa el az SD kártyát vagy USB memóriát. Kapcsolja be a fotókeretet.Távolítsa el az SD-kártyát vagy az USB-memóriakártyát. A digitális képkeret bekapcsolásához ismét nyomja meg a be/kikapcsoló gombot. Magyar SD memóriakártya nyílás

2008-09-23 5:26:51 Működtetés Settings Ha 10 percen keresztül nem nyom meg egyetlen gombot sem, a készülék képernyővédő módra kapcsol. Diavetítés közben a készülék nem kapcsol képernyővédő módra. Ha megnyomja a MENU gombot, a kiválasztott elemhez tartozó menü megjelenik a képernyőn. Közvetlen gombfunkciók MENU Navigációs gombok Belépés a menübe / Kilépés a menüből. Választás a menüelemek közül, és beállítás. Funkció kiválasztása. Visszatérés az előző képernyőre. Ha két másodpercig lenyomva tartja ezt a gombot, a főmenüre lép. Diavetítés elindítása. Ha a diavetítést a [ ] gombbal indítja el, a készülék az utoljára lejátszott képeket kezdi megjeleníteni. Ha az utoljára lejátszott képek helyét megváltoztatta, a készülék automatikusan megkeresi őket, és lejátssza. Photo Ha megnyomja a MENU gombot, a kiválasztott elemhez tartozó menü megjelenik a képernyőn. Ha egy mappát választ Open, Copy, Delete Ha bélyegképet választ Start Slideshow, Copy, Copy All files, Delete, Delete All files, Set as background Ha a külső memóriáról (SD kártya, USB memória) másol képet a belső memóriára, és kiválasztja a Settings (Beállítások) ->Options ( Lehetőségek) ->Frame Memory Copy (Másolás a fotókeret memóriájába) -> Resized (Átméretezés) funkciót, a fotókeret másolás előtt automatikusan csökkenti a képméretet, hogy ideális legyen a fotókeret képernyőjén történő megjelenítéshez. Az átméretezéssel azonban eltávolítja az EXIF (a fényképezőgépre vonatkozó) információkat. Az átméretezett képet csak a fotókereten történő megjelenítéshez használja. Ha sok képfájlt másol át egyszerre, az átméretezés végrehajtása hosszabb időt vesz igénybe. Slide Show Stop Slideshow, Slide Show Settings, Brightness, Rotate, Zoom, Aspect Ratio, Delete, Set as Background Magyar A képernyőn csak 8000 (szélesség) × 8000 (magasság) képpontnál kisebb képek jelentethetők meg. Clock Date and Time, Time Format, Date Format, Clock Type

BN68-01567C-03.indb 24 Options Language, Brightness, Direct Slideshow, Auto Fit Portrait Photo, Frame Memory Copy Preference Starting Mode, Screen Saver, Home Background, Auto Picture On/Off Update/Reset Firmware Update, Reset Settings, Product Information Hibaelhárítás Hibajelenség Ok és teendő A csatlakoztatott külső tárolóeszközt nem ismeri fel a fotókeret. Ellenőrizze a fotókeret és a külső eszköz csatlakozását. Csatlakoztassa a fotókeretet számítógéphez, és ellenőrizze a működési állapotot. Hosszú ideig tart a következő kép megjelenítése. Nagy felbontás vagy nagy fájlméret esetén eltart egy ideig, mire a kép megjelenik a képernyőn. Műszaki leírás A 2/1984 (III.10.) IpM-BkM számú együttes rendelet szerint, a forgalmazó tanúsítja, hogy a Samsung gyártmányú, SPF-71E típusú készülék megfelel az alábbi műszaki jellemzőknek: Műszaki adatok Műszaki leírás Modellnév SPF-71E Kijelző Típus 17cm TFT (analóg) Felbontás 480 x 234 Támogatott formátumok JPEG (progresszív, CMYK JPEG nem támogatott) Beépített memória 120 MB Tápfeszültség General Névleges teljesítmény Külső Külső egyenáramú adapter (12V, 2A, 24W) Teljesítmény felvétel Normál üzemmód: kevesebb mint 7 W Kikapcsolva: kevesebb mint 1 W Méretek (sz x ma x mé): 217,5 x 156,5 x 43 mm Tömeg 496,3 g A modell valamint a műszaki jellemzők a termék fejlesztése érdekében előzetes bejelentés nélkül változhatnak. 2008-09-23 5:26:52 Figyelem! Fontos biztonsági figyelmeztetések (A termék használatba vétele előtt olvassa el a terméken található jelzéseknek megfelelő részeket.) FIGYELEM Áramütés veszély! Ne nyissa ki a burkolatot! Figyelem: az áramütés elkerülése érdekében ne nyissa ki a készülék burkolatát. A készülék belsejében nincsen olyan alkatrész, melyet a használónak kell karbantartani. Mindenféle javítást és karbantartást szakképzett szerelővel végeztessen.

• A készülékház alján és hátulján található nyílások a szellőzést biztosítják. A megbízható működés érdekében ügyeljen arra, hogy ne takarja le a nyílásokat, nehogy a készülék túlmelegedjen. - Ne takarja le a nyílásokat terítővel, stb. - Ne tegye a készüléket ágyra, szőnyegre, egyéb olyan puha anyagra, mely megakadályozza a megfelelő szellőzést. - Ne tegye a készüléket zárt helyre, pl. beépített szekrénybe, csak ha a megfelelő szellőzés meg van oldva. BN68-01567C-03.indb 25 A felkiáltójel szimbólum azt jelzi, hogy a készülék használatára és karbantartására vonatkozó fontos tudnivalókat tartalmaz a készülékkel együtt csomagolt útmutató.

• Feltétlenül lépjen kapcsolatba hivatalos szervizközpontunkkal, ha a készüléket valamilyen különleges helyen kívánja üzembe helyezni. Különleges környezeti viszonyoknak számít a finom por, a vegyi anyagok jelenléte, a nagyon alacsony vagy nagyon magas hőmérséklet, a magas páratartalom, vagy ha a készüléknek hosszú időn keresztül folyamatosan, szünet nélkül kell működnie, pl. állomáson, repülőtéren. Ha nem kéri ki és tartja be szakembereink tanácsát, a készülék súlyosan megrongálódhat.
• Csak megfelelően földelt csatlakozó dugót és konnektort használjon a csatlakoztatáshoz. - A nem megfelelő földelés áramütést vagy a készülék megrongálódását okozhatja (csak az 1-es osztályú elektromos berendezések esetén).
• A készülék feszültség-mentesítéséhez ki kell húznia a hálózati csatlakozó dugót a konnektorból. Ezért a készüléket könnyen megközelíthető konnektorhoz csatlakoztassa.
• Ne engedje, hogy a gyerekek rácsimpaszkodjanak a készülékre.
• A tartozékokat (adapter, stb.) olyan helyen tárolja, ahol a gyermekek nem férnek hozzá.
• Ne tegye a készüléket olyan helyre, amely nem biztonságos - labilis polc, ferde talaj valamint óvja a készüléket rázkódástól.
• Vigyázzon, hogy ne ejtse el a készüléket, és óvja ütéstől, rázkódástól. Ha a készülék megsérülne, húzza ki a konnektorból, és forduljon a szervizhez.
• Tisztításhoz húzza ki a hálózati csatlakozó dugót a konnektorból, és törölje le a készüléket puha, tiszta ruhával. A tisztításhoz ne használjon erős tisztítószert, vegyi anyagokat, benzint, alkoholt, hígítót, viaszt, óvja a készüléket rovarirtótól, légfrissítőtől.
• Óvja a készüléket csöpögő víztől, és vigyázzon, hogy ne öntse le.
• FIGYELMEZTETÉS: ÓVJA MAGÁTATŰZ VESZÉLYÉTŐL, SOHA NE HASZNÁLJON A KÉSZÜLÉK KÖZELÉBEN GYERTYÁT, NYÍLT LÁNGOT. Európai megfelelőségi nyilatkozat A CE jelöléssel ellátott termékek megfelelnek a (89/336/EEC), (92/31/EEC), (93/68/EEC) EMC direktíváknak és az Európai Közösség bizottsága által kiadott (73/23/EEC) direktívának. A fenti direktíváknak való megfelelőség alapján a termék megfelel az alábbi európai szabványoknak: EN55022, EN55024, EN61000-3-2, EN61000-3-3, EN55013, EN55020. Magyar

• Ne tegye a fotókeretet hőt kibocsátó készülék (pl. kályha, hősugárzó) közelébe, és óvja a közvetlen napsugárzástól.
• Ne tegyen a készülékre vízzel töltött edényt (pl. vázát), mivel ez áramütést, tüzet okozhat.
• Óvja a készüléket esőtől, ne használja víz mellett (kád, mosogató, medence, stb.), és nedves helyen. Ha véletlenül mégis víz érné, húzza ki a hálózati csatlakozót, és forduljon a forgalmazóhoz. Tisztítás előtt húzza ki a hálózati csatlakozót a konnektorból.
• Ne terhelje kapacitásán túl a konnektort, a hosszabbító kábelt vagy az adaptert, mert ez tüzet vagy áramütést okozhat.
• A hálózati kábelt úgy vezesse, hogy ne léphessenek rá, ne szoruljon be bútor alá, ne tegyen rá nagy súlyt, ügyeljen a csatlakozó dugókra és az adapterre, különösen ott, ahol a kábel a készülékhez csatlakozik.
• Ha hosszabb időn keresztül nem szándékozik használni a készüléket, húzza ki a konnektorból, így megóvhatja egy esetleges villámcsapás okozta károktól.
• Mielőtt csatlakoztatja a hálózati kábelt az egyenáramú adapterhez, ellenőrizze, hogy az adapteren feltüntetett feszültség értéke megegyezik a rendelkezésre álló hálózati feszültséggel.
• Ne dugjon fémtárgyat a készülék nyílásaiba. Ezzel áramütés veszélyének teszi ki magát.
• Soha ne nyúljon a készülék belsejébe, óvja magát az áramütéstől. Csak szakképzett szerelő nyithatja fel a készülék burkolatát.
• A hálózati csatlakozó dugót ütközési tolja be a konnektorba. Amikor a dugót kihúzza a konnektorból, a dugót fogja meg, és ne a vezetéket. Ne nyúljon a hálózati vezetékhez nedves, vizes kézzel.
• Ha a készülék rendellenesen működik - főleg, ha különös hang vagy furcsa szag is kíséri - azonnal húzza ki a konnektorból, és keresse fel a szervizt vagy a forgalmazót. A villám szimbólum emberre veszélyes feszültség jelenlétét jelzi a készülék belsejében. Ne nyúljon a készülék belsejébe!
