РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPF-71E PINK SAMSUNG

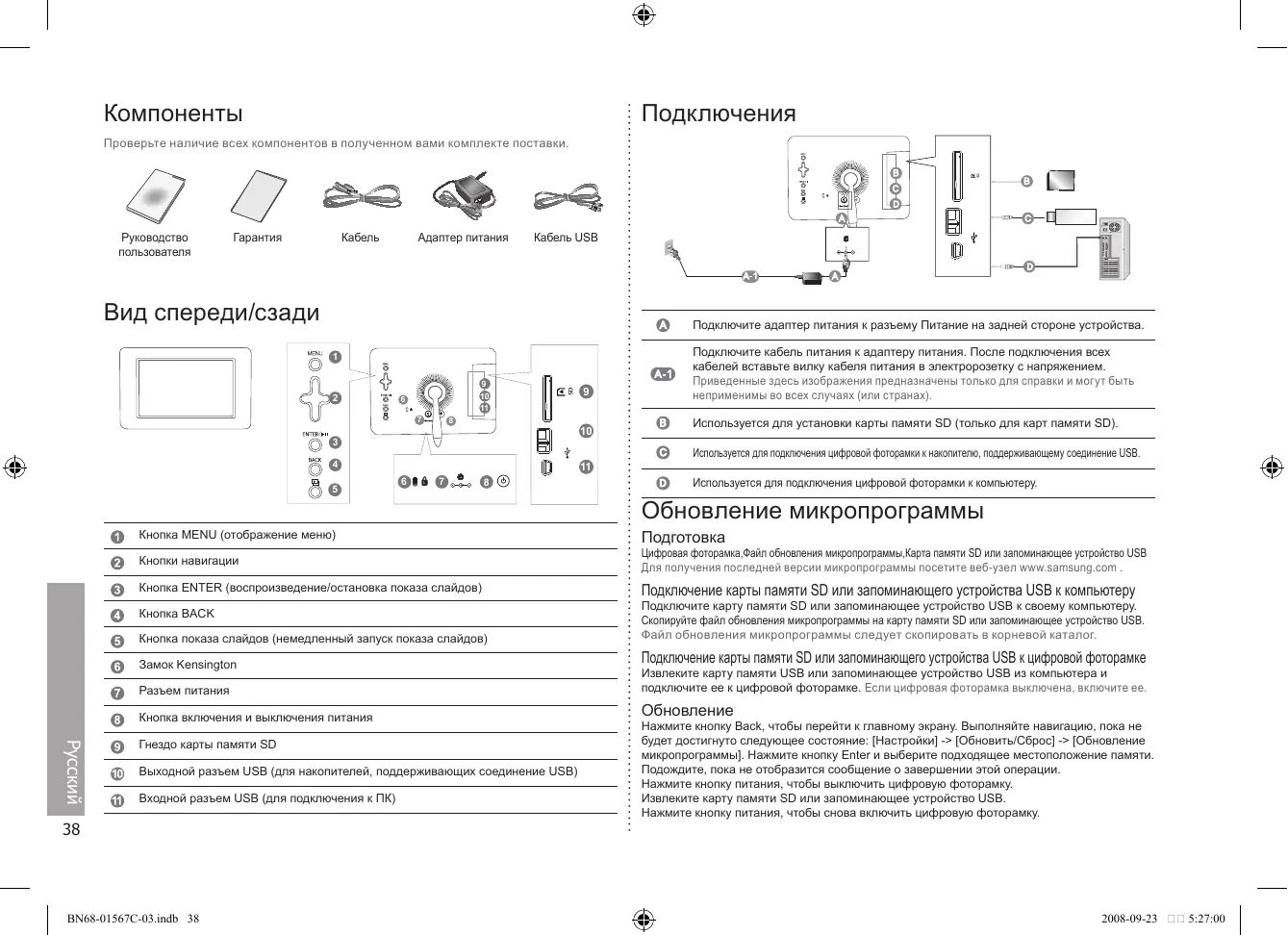

Подключения Проверьте наличие всех компонентов в полученном вами комплекте поставки.

Руководство пользователя

Адаптер питания Кабель USB Вид спереди/сзади Подключите адаптер питания к разъему Питание на задней стороне устройства.

Кнопка MENU (отображение меню) Подключите кабель питания к адаптеру питания. После подключения всех кабелей вставьте вилку кабеля питания в электророзетку с напряжением. Приведенные здесь изображения предназначены только для справки и могут быть неприменимы во всех случаях (или странах). Используется для установки карты памяти SD (только для карт памяти SD). Используется для подключения цифровой фоторамки к накопителю, поддерживающему соединение USB. Используется для подключения цифровой фоторамки к компьютеру. Обновление микропрограммы

Кнопки навигации Цифровая фоторамка,Файл обновления микропрограммы,Карта памяти SD или запоминающее устройство USB Для получения последней версии микропрограммы посетите веб-узел www.samsung.com . Кнопка ENTER (воспроизведение/остановка показа слайдов) Подключение карты памяти SD или запоминающего устройства USB к компьютеру Кнопка показа слайдов (немедленный запуск показа слайдов) Подключите карту памяти SD или запоминающее устройство USB к своему компьютеру. Скопируйте файл обновления микропрограммы на карту памяти SD или запоминающее устройство USB. Файл обновления микропрограммы следует скопировать в корневой каталог. Замок Kensington Подключение карты памяти SD или запоминающего устройства USB к цифровой фоторамке Кнопка BACK Разъем питания Извлеките карту памяти USB или запоминающее устройство USB из компьютера и подключите ее к цифровой фоторамке. Если цифровая фоторамка выключена, включите ее. Кнопка включения и выключения питания

Гнездо карты памяти SD Выходной разъем USB (для накопителей, поддерживающих соединение USB) Входной разъем USB (для подключения к ПК)

BN68-01567C-03.indb 38 Нажмите кнопку Back, чтобы перейти к главному экрану. Выполняйте навигацию, пока не будет достигнуто следующее состояние: [Настройки] -> [Обновить/Сброс] -> [Обновление микропрограммы]. Нажмите кнопку Enter и выберите подходящее местоположение памяти. Подождите, пока не отобразится сообщение о завершении этой операции. Нажмите кнопку питания, чтобы выключить цифровую фоторамку. Извлеките карту памяти SD или запоминающее устройство USB. Нажмите кнопку питания, чтобы снова включить цифровую фоторамку. 2008-09-23 5:27:00 Operations

Если в течение (10) минут не нажимать кнопки, на экране появляется заставка. Однако заставка не появляется в режиме показа слайдов. При нажатии кнопки меню на экране отображается меню выбранного элемента.

MENU Кнопки навигации Вход или выход из меню. Перемещение по элементам и настройка значений. Выбор функции. Возврат к предыдущему экрану. Удерживайте эту кнопку нажатой в течение (2) секунд, чтобы возвратиться к главному экрану. Запуск показа слайдов. При запуске показа слайдов с помощью кнопки [ ] , воспроизводятся фото из местоположения, которое использовалось для просмотра в последний раз. Если фото из местоположения, которое использовалось для просмотра в последний раз, удалены, автоматически осуществляется их поиск, а затем они воспроизводятся в режиме показа слайдов.

При нажатии кнопки меню на экране отображается меню выбранного элемента. При выборе папки Открыть, Копировать, Удалить

Запуск показа слайдов, Копировать, Копировать все файлы, Удалить, Удалить все файлы, Установить как фон При копировании фотографии с внешнего устройства памяти (карта памяти SD, запоминающее устройство USB) во внутреннюю память и активации параметра Settings -> Options -> Frame Memory Copy -> Resized уровень качества изображения перед копированием автоматически снижается. Это обеспечивает идеальное отображение фотографии с измененным размером на экране. Однако при использовании данного параметра удаляются данные EXIF (информация, относящаяся к камере). Поэтому фотографию с измененным размером следует использовать только для фоторамки. Одновременное копирование большого количества файлов может занять много времени. Меню показа

Останов показа слайдов, Настр. показ слайдов, Яркость, Повернуть, Увеличенный, Соотношение, Удалить, Установить как фон

Дата и время, Формат времени, Формат даты, Тип часов BN68-01567C-03.indb 39 Язык, Яркость, Показ слайдов, Автонастр. портретн.фото, Копировать в память рамки

Режим запуска, Экранная заставка, Фон домашней страницы, Вкл/Вык автоиз. Обновить/Сброс Обновление микропрограммы, Сброс настроек, Информация о продуктеn Устранение неисправностей Признаки неисправностей Причины и рекомендуемые действия Подключено внешнее устройство хранения, но оно не распознается. Проверьте правильность подключений устройства с внешним устройством хранения. Проверьте, работает ли устройство после подключения к компьютеру. Для отображения следующей фотографии потребуется некоторое время. Если установлено высокое разрешение или размер файла слишком большой, для его отображения потребуется некоторое время. Технические характеристики

Технические характеристики Название Модели

17 см (7 дюймов), TFT (аналоговая)

480 x 234 Поддерживаемые форматы JPEG (Прогрессивный формат,CMYK JPEG не поддерживается.) Встроенная память 120 MB Номинальное значение Внешний адаптер постоянного тока (12 В, 2 А, 24 Вт)

Дизайн изделия зависит от модели, а характеристики изделия могут изменяться без предварительного уведомления с целью усовершенствования.

Только фото с разрешением менее 8000 (ширина) * 8000 (высота) пикселей могут отображаться на экране.

2008-09-23 5:27:00 Осторожно! Важные правила техники безопасности (Перед установкой изделия прочитайте соответствующий раздел с обозначениями на данном изделии Samsung.) МЕРЫ ПРЕДОСТОРОЖНОСТИ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ - НЕ ОТКРЫВАТЬ! ВНИМАНИЕ: ЧТОБЫ ИЗБЕЖАТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ОТКРЫВАЙТЕ КРЫШКУ (ЗАДНЮЮ КРЫШКУ). ВНУТРИ УСТРОЙСТВА НЕТ ЧАСТЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ПРОИЗВОДИТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ВСЕ ОПЕРАЦИИ ПО ОБСЛУЖИВАНИЮ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ.

• Прорези и отверстия в корпусе и на задней или нижней панели предназначены для

вентиляции. Для обеспечения надежной работы устройства и предотвращения его перегрева эти отверстия нельзя закрывать или препятствовать току воздуха. - Не закрывайте прорези и отверстия тканью или другими материалами. - Запрещается закрывать эти отверстия, помещая изделие на кровать, диван, подстилку или аналогичную поверхность. - Не устанавливайте устройство внутри замкнутого объема, например, в книжном шкафу или во встроенном шкафу, если отсутствует надлежащая вентиляция.

• Не размещайте устройство около батареи или обогревателя или над ними, а также в местах, подверженных прямому солнечному свету.
• Не ставьте на устройство сосуды с жидкостями(вазы и т.п.), это может привести к возгоранию или поражению электрическим током.
• Не подвергайте устройство воздействию дождя и не ставьте его около воды (около ванны, умывальника, кухонной мойки, бака для мойки, на влажное основание или рядом с бассейном). Если устройство случайно становится влажным, отсоедините его от сети и немедленно обратитесь к авторизованному дилеру. Перед очисткой убедитесь в том, что шнур питания отключен от розетки.
• Во избежание поражения электрическим током и возникновения пожара запрещается подключать чрезмерную нагрузку к розеткам сети питания и удлинительным кабелям.
• Кабели питания следует прокладывать в местах, где на них невозможно будет наступить или передавить тяжелыми предметами. Особенное внимание нужно уделить вилкам, розеткам и местам соединения кабеля питания с устройством.
• Для защиты устройства во время грозы, или если оно длительное время не используется или оставляется без присмотра, отсоедините устройство от розетки и отсоедините антенну или кабельную систему. Такая мера предосторожности предотвратит повреждение изделия в результате попадания молнии или из-за скачков напряжения в сети питания.
• Перед подсоединением кабеля питания переменного тока к адаптеру постоянного тока убедитесь, что допустимое напряжение адаптера соответствует напряжению электрической сети.
• Не вставляйте металлические предметы в отверстия устройства. Это может привести к поражению электрическим током. BN68-01567C-03.indb 40 Данный символ означает, что внутри присутствует высокое напряжение. Опасно дотрагиваться до любых внутренних деталей изделия. Данный символ означает, что к изделию прилагается вся необходимая литература по работе и обслуживанию.

• Чтобы избежать поражения электрическим током, не дотрагивайтесь до внутренних деталей устройства. Корпус устройства должен открывать только квалифицированный специалист.
• Убедитесь, что шнур питания надежно зафиксирован в розетке. При отключении кабеля питания из электрической розетки тяните за вилку. Не прикасайтесь к кабелю питания мокрыми руками.
• При установке устройства в сильно запыленных местах, местах с высокой или низкой температурой, высокой влажностью, наличием химических веществ и там, где он работает 24 часа в сутки, например, в аэропортах, вокзалах и т.п., обязательно свяжитесь с авторизованным сервисным центром. Невыполнение этого требования может привести к серьезным повреждениям устройства.
• Используйте только заземленные по правилам штепсель и розетку. - Неправильное заземление может вызвать электрический шок или повреждение оборудования. (Только для оборудования класса l.)
• Чтобы отключить устройство от электросети, следует извлечь вилку кабеля питания из розетки электропитания. Кабель питания при этом освободится для выполнения дальнейших действий.
• Не позволяйте детям висеть на устройстве.
• Храните принадлежности (батарейки и т.д.) в недоступном для детей месте.
• Не устанавливайте устройство на неустойчивую поверхность, например непрочную полку, наклонный пол или поверхность, подверженную вибрации.
• Не бросайте и не подвергайте устройство ударам. При повреждении устройства отсоедините кабель питания и обратитесь в сервисный центр.
• Отключите шнур питания от сетевой розетки и протрите изделия мягкой, сухой тканью. Не используйте химические средства, например, парафин, бензин, спирт, растворители, инсектициды, освежитель воздуха, смазку или моющие средства. Это может привести к повреждению устройства или стиранию надписи на устройстве.
• Не подвергайте устройство воздействию воды.
• ОСТОРОЖНО- ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ НИКОГДА НЕ РАСΠОЛАГАЙТЕ СВЕЧИ ИЛИ ДРУГИЕ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ РЯДОМ С ДАННЫМ ИЗДЕЛИЕМ. 2008-09-23 5:27:01 Komponenter Anslutningar Kontrollera att alla komponenter medföljer i förpackningen.
