| Terméktípus | Elektromos átfolyós vízmelegítő |
| Modellszámok | VED H 3/1 (0010009482), VED H 4/1 (0010009483), VED H 6/1 (0010009484) |
| Méretek (sz × ma × mé) | 186 mm × 131 mm × 78 mm |
| Súly vízzel töltve | 1,3 kg |
| Névleges feszültség | 1/N/PE ~230 V, 50 Hz |
| Névleges teljesítmény | 3,5 kW (VED H 3/1), 4,4 kW (VED H 4/1), 5,7 kW (VED H 6/1) |
| Névleges áramerősség | 15 A (VED H 3/1), 19 A (VED H 4/1), 25 A (VED H 6/1) |
| Max. melegvíz mennyiség (ΔT = 25 K) | 2,0 l/min (VED H 3/1), 2,5 l/min (VED H 4/1), 3,3 l/min (VED H 6/1) |
| Védettségi fokozat | IP 24 |
| Védelmi osztály | I |
| Kivitel | Mosdó alatti fali szerelés |
| Fűtési rendszer | Szabad vezetékű fűtőspirál |
| Felhasználás | Ivóvíz melegítése egyetlen vételezési helyen (pl. kézmosó) |
| Rendszerek | Alkalmas nyitott és zárt (nyomásálló) rendszerekhez |
| Telepítés | Csak elismert szakember által |
| Karbantartási intervallum | 3 évente működési és szemrevételezési ellenőrzés szakember által |
| Biztonsági hőmérséklet-határoló | Automatikus lekapcsolás hiba esetén, csak szakember által oldható fel |
| Garancia | Gyártói garancia szakember általi telepítés esetén |
| Ártalmatlanítás | A készülék és a csomagolás többnyire újrahasznosítható; a készüléket ne dobja a háztartási hulladékba |
Gyakran ismételt kérdések - miniVED VAILLANT
Felhasználói kérdések a következőről miniVED VAILLANT
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Azonnali vízmelegítő és vízmelegítő PDF formátumban ingyenesen! Találja meg kézikönyvét miniVED - VAILLANT és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. miniVED márka VAILLANT.
HASZNÁLATI ÚTMUTATÓ miniVED VAILLANT
Elektromos üzemű átfolyó vízmelegítő nyitott és zárt rendszerekhez, nyomásálló
Tartalomjegyzék
Tartalomjegyzék
1 Megjegyzések a dokumentációhoz .....5.....Karbantartás és vevőszolgálat.....11
1.1 A dokumentum megőrzése 5.1 Karbántartás 11
1.2 Alkalmazott szimbólumok 5.2....3 Vevőszolgálat 11
1.3 Az útmutató érvényessége 4
1.4 CE-jel 6 4 Müszaki adatok....12
1.5 Adattábla 4
2 Biztonsági megjegyzések 4
2.1 A biztonsági és figyelmeztető megjegyzések
figyelembe vétele 4
2.1.1 A figyelmeztető megjegyzések osztályozása..... 4
2.1.2 A figyelmeztető megjegyzések felépítése ..... 5
2.2 Rendeltetésszerű használat 5
2.3 Általános biztonsági megjegyzések 6
3 Üzemeléssel kapcsolatos megjegyzések......7
3.1 Gyári garancia 7
3.2 Ápolás....7
3.3 Újrahasznosítás és ártalmatlanítás......7
3.3.1 Készülék....7
3.3.2 Csomagolás....7
4 Kezelés 8
4.1 Meleg víz vételezése....8
4.2 Zavarok felismerése és elhárítása....10
1 Megjegyzések a dokumentációhoz1.2
Alkalmazott
szimbólumok
Az alábbi megjegyzések a teljes dokumentációra vonatkozó útmutatóként szolgálnak. Az ezen útmutatóban leírtak be nem tartásából származó károkért nem vállalunk felelősséget.
1.1 A dokumentum megőrzése
Úgy őrizze ezt a kezelési útmutatót, hogy szükség esetén rendelkezésre álljon.
Az alábbiakban megismerheti a szövegben alkalmazott szimbólumok magyarázatát:
Veszélyeztetés szimbóluma
- Közvetlen életveszély
- Súlyos személyi sérülés veszélye
- Könnyű személyi sérülés veszélye
Veszélyeztetés szimbóluma
- Áramütés okozta életveszély
Veszélyeztetés szimbóluma
- Anyagi károk kockázata
- Környezeti károk kockázata
Hasznos kiegészítő megjegyzés és információ szimbóluma
- Elvégzendő tevékenységre utaló szimbólum
1 Megjegyzések a dokumentációhoz 2 Biztonsági megjegyzések
1.3 Az útmutató érvényessége
Ez a kezelési útmutató kizárólag a következő cikkszámú készülékekre érvényes:
- VED H 3/1 0010009482
- VED H 4/1 0010009483
- VED H 6/1 0010009484
A cikkszámok az adattáblán találhatók.
1.4 CE-jel
A CE-jel dokumentálja, hogy a típusáttekintés alapján besorolt készülékek megfelelnek a rájuk vonatkozó irányelvek alapvető követelményeinek.
1.5 Adattábla
Az adattábla a készülék bal oldalán található.
4 miniVED kezelési útmutató 0020096609_01
2 Biztonsági megjegyzések
2.1 A biztonsági és figyelmeztető megjegyzések figyelembe vétele
A kezelés során vegye figyelembe a tevékenységeket esetlegesen megelőző általános biztonsági és figyelmeztető megjegyzéseket.
2.1.1 A figyelmeztető megjegyzések osztályozása
A figyelmeztető megjegyzések a következőknek megfelelően vannak - a lehetséges veszély súlyosságára vonatkozó figyelmeztető jelekkel és jelzőszavakkal - besorolva:
| Figyelmeztető jel Jelzőszó Magyarázat | ||
 | Veszély! Közvetlen életveszély vagy súlyos személyi sérülések veszélye | |
 | Veszély! Áraműtés okozta életveszély | |
 | Figyelem! Könnyű személyi sérülés veszélye | |
 | Vigyázat! Anyagi vagy környezeti károk kockázata | |
2.1.2 A figyelmeztető megjegyzések felépítése
A figyelmeztető megjegyzések egy felül és egy alul elhelyezett elválasztó vonal alapján ismerhetők fel. Felépítésük a következő alapelvet követi:
Jelzőszó!
A veszély jellege és forrása!
A veszély jellegének és forrásának magyarázata.
- Intézkedések a veszély elhárítására
2.2 Rendeltetésszerű használat
A Vaillant elektromos üzemű átfolyó vízmelegítői a technika jelenlegi színvonalának és az elismert biztonságtechnikai szabályoknak megfelelően készülnek. Ennek ellenére szakszerűtlen vagy nem rendeltetésszerű használatuk esetén előfordulhatnak a használó vagy más személyek testi épségét és életét fenyegető, illetve a készülék vagy más anyagi javak károsodását okozó veszélyek.
Ezt a készüléket nem használhatják korlátozott fizikai, érzékszervi vagy szellemi képességekkel vagy hiányos tapasztalattal és/vagy hiányos tudással rendelkező személyek (beleértve a gyermekeket is), kivéve ha felügyeletüket a biztonságukért felelős személy látja el vagy tőle a készülék használatára vonatkozó utasításokat kaptak. Biztosítani kell a gyermekek felügyeletét, hogy ne játszhassanak a készülékkel.
A készülékek csak egy fogyasztási helyen - különösen kézmosónál - vételezett ivóvíz melegítéséhez használhatók, csak zárt és fagymentes helyiségekben történő házi használatra alkalmasak. A készülékek nyitott és zárt rendszerekben is alkalmazhatók.
Más jellegű vagy ezen túlmenő alkalmazása nem rendel- tetésszerű használatnak minősül. Az ebből eredő károkért a gyártó nem felelős. A kockázatot kizárólag a felhasz- náló viseli.
A rendeltetésszerű használathoz a kezelési és a szerelési útmutatóban foglaltak figyelembevétele, valamint az
2 Biztonsági megjegyzések
ellenőrzési és karbantartási feltételek betartása is hozzá- tartozik.
Minden visszaélésszerű használat tilos.
2.3 Általános biztonsági megjegyzések
Feltétlenül vegye figyelembe a következő biztonsági megjegyzéseket és szabványokat.
Gondosan olvassa el ezt a kezelési útmutatót.
Felszerelés és első üzembe helyezés
A készülék felszerelését, első üzembe helyezését és esetleges javításait csak feljogosított szakember végezheti.
Üzemzavar
Üzemzavar esetén a biztonsági hömérséklet-határoló a készüléket automatikusan kikapcsolja. Az üzemzavar okát a készülék ismételt üzembe helyezése előtt feljogosított szakembernek kell meghatároznia és elhárítania. Olvassa el ezzel kapcsolatban a Zavarelhárítás fejezetet is
(→ 4.2. fejezet).
A biztonsági hőmérséklet-határoló reteszelésének feloldását csak feljogosított szakember végezheti.
- Soha ne próbálkozzon a készülék önálló javításával.
- Ne nyissa ki a készülékházat.
Változtatások
A készüléken nem szabad változtatásokat eszközölni. Az áram és a víz tápvezetékein csak feljogosított szakember végezhet módosításokat.
Üzemeléssel kapcsolatos megjegyzések 3
3 Üzemeléssel kapcsolatos megjegyzések
3.1 Gyári garancia
A készülékre a Magyarországon érvényes jótállási feltételek szerinti gyári garanciát biztosítunk. A készülék üzembe helyezését csak megfelelő szakképesítéssel rendelkező személyek végezhetik el. Megszűnik a gyári garancia, ha a készüléken nem feljogosított szerviz végzett munkát, vagy a termékbe nem eredeti Vaillant alkatrészeket építettek be, illetve ha a karbantartást nem rendszeresen, vagy nem szakszerűen végezték el! A felszerelést, a szerelés átvételét, az üzembe helyezést és a beszabályozást a garanciajegyen hitelt érdemlően, cég-szerűen dokumentálni kell. A szerelési útmutató figyel-men kívül hagyása miatt bekövetkező károkért nem vállalunk felelősséget!
3.2 Ápolás
A készülék burkolata nedves kendővel és kevés szappanal tisztítható. Ne használjon olyan súroló- vagy tisztítószereket, melyek a burkolat sérülését okozhatják.
3.3 Újrahasznosítás és ártalmatlanítás
A készülék és a hozzá tartozó szállítási csomagolás is túlnyomó részben újrahasznosítható nyersanyagokból készül.
3.3.1 Készülék
Ha Vaillant készüléke ezzel a jellel van ellátva (adattábla), akkor a hasznos élettartam lejártát követően nem helyezhető a háztartási hulladékba.
Ilyen esetben gondoskodjon arról, hogy Vaillant készüléke - valamint adott esetben meglévő tartozékai - a hasznos élettartam lejártát követően rendeltetésszerűen legyenek ártalmatlanítva. Mivel ez a Vaillant készülék nem tartozik az elektromos és elektronikus készülékek forgalomba hozatalára, visszavételére és környezetet nem károsító ártalmatlanítására vonatkozó törvény hatálya alá (németországi ElektroG), közösségi gyűjtőhelyen nem ártalmatlanítható költségmentesen.
3.3.2 Csomagolás
A szállítási csomagolás ártalmatlanítását bízza a készülék szerelését végző szakipari cégre.
3 Üzemeléssel kapcsolatos megjegyzések 4 Kezelés
Vegye figyelembe az érvényes nemzeti törvényi előírásokat.
4 Kezelés
4.1 Meleg víz vételezése
Amikor a melegvíz-vételező helyen víz folyik, a miniVED automatikusan felmelegíti az átfolyó vizet. A vételezés befejezésekor a készülék a melegvízkészítést kikapcsolja.
Mivel a miniVED teljesítménye korlátozott és a készülék a meleg víz mennyiségét nem szabályozza, télen különösen alacsony befolyási hőmérsékletek esetén előfordulhat, hogy az előre beállított kifolyási hőmérséklet nem érhető el. Ilyen esetben csökkentse a vízmennyiséget a kifolyócsapnál. Ekkor a miniVED a vizet a kívánt melegvíz-hőmérséklettel szolgáltatja.
Az optimális vízkifolyás érdekében feltétlenül a csomagolásban mellékelt vízsugár-perlátort használja. Ez a csap szokványos hüvelyébe illeszkedik. Kérje meg szerelőjét, hogy mutassa meg Önnek a vízsugár-perlátor cseréjét.
Vigyázat!
Károsodás veszélye kiszáradásból eredő túlhevülés miatt a házi vízvezetéken végzett munkáknál!
A készülék a vízvezeték elzárása miatt - pl. a házi vízvezetéken végzett munkáknál - kiürülhet és a kiszáradás miatt túlhevülő fűtőszálak megsérülhetnek.
- Soha ne nyissa meg a melegvíz-vételező csapot a vízellátás elzárása során vagy után.
Szakítsa meg a készülék áramellátását (húzza ki a hálózati dugót, ill. kapcsolja le a biztosítékot).
- Várja meg, amíg az elzárás megszűnik.
A feszültségmentes készülék melegvíz-vételező csapjának többszöri megnyitásával és elzárásával addig engedjen ki vizet, amíg az buborékmentes lesz. - Végül állítsa újból helyre az áramellátást.
4 Kezelés
4.2 Zavarok felismerése és elhárítása
| Probléma Lehetséges ok Elhárítás | ||
| Nem folyik víz A vízellátás el | van zárva Nyissa ki a föelzáró csapot és a | sarokszelepet |
| A vártnál kevesebb víz jön | Hiányzik a vízsugár-perlátor Szereljen fel | speciális vízsugár-perlátort |
| Túl kicsi a víznyomás Értesítse a szakembert | ||
| Szennyeződések Értesítse a szakembert | ||
| A készülék be- és kikapcsol | A víznyomás ingadozik, túl kicsi az átfolyás | Növelje meg a víznyomást: zárjon el más vételezési helyeket, nyissa ki jobban a sarokszelepet |
| A víz annak ellenére hideg marad, hogy a készülék hall-hatóan kapcsol | Az elektromos csatlakozás hibás Ellenőrizze a hálózati dugót, értesítse a szakembert | |
| A biztosíték kioldott, a biztonsági hőmérséklet-határoló kioldott | Ha a biztosíték többé nem kapcsolható vissza, értesítse a szakembert | |
| Fűtőspirál hibás Értesítse a szakembert | ||
| A készülék nem kapcsol be hallhatóan, és a víz hideg marad | Túl kicsi a folyó víz nyomása | Nyissa ki jobban a sarokszelepet, használja a vízsugár-perlátort, ellenőrizze a víznyomást |
| Szennyeződések Értesítse a szakembert | ||
| A vízhőmérséklet ingadozik | A víznyomás ingadozik Értesítse a szakembert | |
| Az elektromos feszültség ingadozik Értesítse a szakembert | ||
| A melegvíz-hőmérséklet túl alacsony | Az átáramlás túl nagy vagy a befolyási hőmérséklet túl alacsony | Vételezzen kevesebb vizet, kevésbé nyissa ki a sarokszelepet, adott esetben értesítse a szakembert |
| A teljesítményfelvétel túl alacsony Értesítse a szakembert | ||
Táblázat: 4.1 Zavarelhárítás
5 Karbantartás és vevőszolgálat
5.1 Karbantartás
Veszély! Szakszerűtlen karbantartásból vagy javítá- sokból eredő életveszély!
A elmulasztott vagy szakszerűtlen karbantar-tás vagy a szakszerűtlen javítások ronthatják a készülék üzembiztonságát, valamint anyagi károkat és személyi sérüléseket okozhatnak.
- Soha ne próbálkozzon a készülék házilagos karbantartásával vagy javításával.
A karbantartási és javítási munkákkal feljogosított szakipari céget bízzon meg.
A miniVED folyamatos üzemkészségének és üzembiztonságának, megbízhatóságának és hosszú élettartamának előfeltétele, hogy a készüléket szakember három évenként átvizsgálja ill. karbantartsa.
Javasoljuk karbantartási szerződés megkötését.
5.2 Vevőszolgálat
Javítási és felszerelési tanácsért forduljon a Vaillant központi képviseletéhez, amely saját márkaszervizzel és szerződött Vaillant Partnerhálózattal rendelkezik. Megszűnik a gyári garancia, ha a készüléken nem a Vaillant Márkaszerviz vagy a javításra feljogosított Vaillant Partnerszerviz végzett munkát, illetve ha a készülékbe nem eredeti Vaillant alkatrészeket építettek be!
6 Műszaki adatok
6 Müszaki adatok
| Egység | VED H 3/1 | VED H 4/1 | VED H 6/1 | |
| Ellátás egy vételezési hely | 1 | |||
| Kialakítás pult alatt falra szerelhető készülék | ||||
| Max. melegvíz meny-nyiség, ΔT = 25 K | liter/perc | 2,0 2,5 | 3,3 | |
| MéretekSzélesség | mm | 186 | ||
| Magasság | mm | 131 | ||
| Mélység | mm | 78 | ||
| Tömeg víztöltéssel kg 1,3 | ||||
| Névleges feszültség V 1/N/PE .. 230 V | ||||
| Frekvencia Hz 50 | ||||
| Névleges teljesítmény | kW 3,5 4,4 | $7 | ||
| Névleges áramfelvé-tel | A | 15 | 19 | 25 |
| Védettség | IP 24 | |||
1) Zárt készülék (nyomásálló)
Táblázat: 6.1 Műszaki adatok
Szakemberek számára
Szerelési útmutató
miniVED
VED H /1
Tartalomjegyzék
Tartalomjegyzék
1 Megjegyzések a dokumentációhoz .....4.....A készülék üzembe helyezése .....13
1.1 A kapcsolódó dokumentumok figyelembe vétele .3 4.1 A készülék buborékmentesítése ....
1.2 A dokumentum megőrzése 4.2.A.vőzhőmérséklet beállítása 13
1.3 Alkalmazott szimbólumok 4.3....3 A készülék működésének ellenőrzése....14
1.4 Az útmutató érvényessége 4.4.A.készülék átadása az üzemeltetőnek....14
1.5 CE-jel 4
1.6 Adattábla 5 4 Ellenőrzés és karbantartás 15
5.1 Karbantartás 15
2 Biztonsági megjegyzések 5.4 Pótalkatrészek 15
2.1 A biztonsági és figyelmeztető megjegyzések
figyelembe vétele 4 6 Zavarok felismerése és elhárítása 16
2.1.1 A figyelmeztető megjegyzések osztályozása..... 4 6.1 Üzemzavarok, lehetséges okok és elhárításuk .... 17
2.1.2 A figyelmeztető megjegyzések felépítése ..... 5 6.2 A biztonsági hőmérséklet-határoló kireteszelése...
2.2 Rendeltetésszerű használat 5 18
2.3 Általános biztonsági megjegyzések 6
2.4 Irányelvek, törvények és szabványok ....7 7 Vevőszolgálat és garancia....19
7.1 Vevőszolgálat 19
3 Felszerelés....7 7.2 Gyári garancia....19
3.1 A felszerelés helye 8

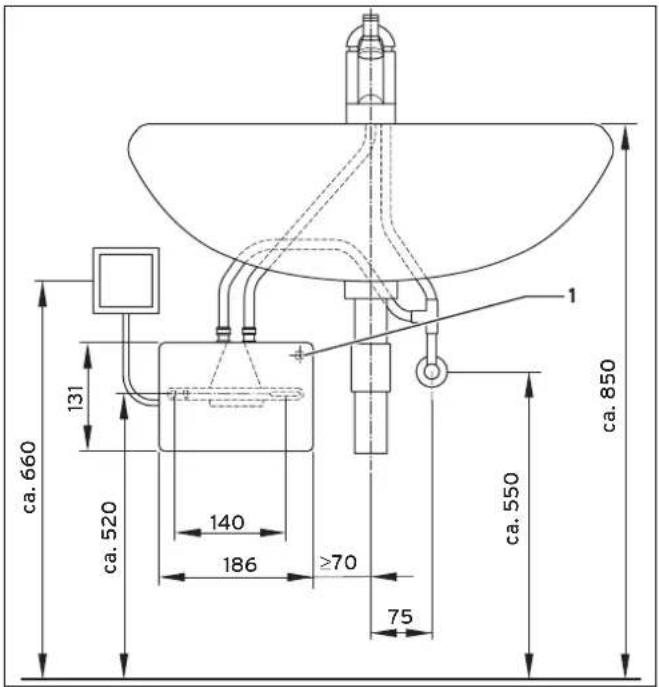

3.2 A készülék és a csatlakozók méretei.... 8 8 Újrahasznosítás és ártalmatlanítás....19
3.3 A készülék felszerelése 8.1 Készülék 19
3.4 Hideg- és melegvíz-csatlakozó....10 8.2 Csomagolás....19
3.5 Rugalmas csatlakozótömlők beépítési irányelvei 11
3.6 Elektromos csatlakoztatás....11 9 Műszaki adatok....20
1 Megjegyzések a dokumentációhoz1.3
Alkalmazott
szimbólumok
Az alábbi megjegyzések a teljes dokumentációra vonatkozó útmutatóként szolgálnak. Ezzel a szerelési útmutatóval együtt még más dokumentációk is érvényesek. Az ezen útmutatóban leírtak figyelembe nem vétele miatt keletkező károkért nem vállalunk felelősséget.
1.1 A kapcsolódó dokumentumok figyelembe vétele
- Vegye figyelembe a mellékelt kezelési útmutatót.
1.2 A dokumentum megőrzése
Ezt a szerelési útmutatót, valamint a vele együtt érvényes összes dokumentumot adja át a berendezés üzemeltetőjének. Az üzemeltető feladata az útmutatók megőrzése, hogy azok szükség esetén rendelkezésre álljanak.
Az alábbiakban megismerheti a szövegben alkalmazott szimbólumok magyarázatát:
Veszélyeztetés szimbóluma
- Közvetlen életveszély
- Súlyos személyi sérülés veszélye
- Könnyű személyi sérülés veszélye
Veszélyeztetés szimbóluma
- Áramütés okozta életveszély
Veszélyeztetés szimbóluma
- Anyagi károk kockázata
- Környezeti károk kockázata
Hasznos kiegészítő megjegyzés és információ szimbóluma
- Elvégzendő tevékenységre utaló szimbólum
1 Megjegyzések a dokumentációhoz 2 Biztonsági megjegyzések
1.4 Az útmutató érvényessége
Ez a szerelési utasítás kizárólag a következő cikkszámú készülékekre érvényes:
- VED H 3/1 0010009482
- VED H 4/1 0010009483
- VED H 6/1 0010009484
A cikkszámok az adattáblán találhatók.
1.5 CE-jel
A CE-megjelölés dokumentálja, hogy a készülékek megfelelnek a következő irányelvek alapvető követelményeinek:
- Elektromágneses összeférhetőségre vonatkozó irányelv (a Tanács 2004/108/EK irányelve)
- Kisfeszültségre vonatkozó irányelv (a Tanács 2006/95/EK irányelve)
1.6 Adattábla
Az adattábla a készülék bal oldalán található.
4 miniVED felszerelési útmutató 0020096609_01
2 Biztonsági megjegyzések
2.1 A biztonsági és figyelmeztető megjegyzések figyelembe vétele
- A szerelés során vegye figyelembe a tevékenységeket esetlegesen megelőző általános biztonsági és figyelmeztető megjegyzéseket.
2.1.1 A figyelmeztető megjegyzések osztályozása
A figyelmeztető megjegyzések a következőknek megfelelően vannak - a lehetséges veszély súlyosságára vonatkozó figyelmeztető jelekkel és jelzőszavakkal - besorolva:
| Figyelmeztető jel Jelzőszó Magyarázat | ||
 | Veszély! Közvetlen életveszély vagy súlyos személyi sérülések veszélye | |
 | Veszély! Áramütés okozta életveszély | |
 | Flgyelem! Könnyű személyi sérülés veszélye | |
 | Vigyázat! Anyagi vagy környezeti károk kockázata | |
2.1.2 A figyelmeztető megjegyzések felépítése
A figyelmeztető megjegyzések egy felül és egy alul elhelyezett elválasztó vonal alapján ismerhetők fel. Felépítésük a következő alapelvet követi:
Jelzőszó!
A veszély jellege és forrása!
A veszély jellegének és forrásának magyarázata.
Intézkedések a veszély elhárítására
2.2 Rendeltetésszerű használat
A Vaillant elektromos üzemű átfolyó vízmelegítői a technika jelenlegi színvonalának és az elismert biztonságtechnikai szabályoknak megfelelően készülnek. Ennek ellenére szakszerűtlen vagy nem rendeltetésszerű használatuk esetén előfordulhatnak a használó vagy más személyek testi épsegét és életét fenyegető, illetve a készülék vagy más anyagi javak károsodását okozó veszélyek. Ezt a készüléket nem használhatják korlátozott fizikai, érzékszervi vagy szellemi képességekkel vagy hiányos tapasztalattal és/vagy hiányos tudással rendelkező személyek (beleértve a gyermekeket is), kivéve ha felügyeletüket a biztonságukért felelős személy látja el vagy tőle a készülék használatára vonatkozó utasításokat kaptak. Biztosítani kell a gyermekek felügyeletét, hogy ne játszhassanak a készülékkel.
A készülékek csak egy fogyasztási helyen - különösen kézmosónál - vételezett ivóvíz melegítéséhez használhatók, csak zárt és fagymentes helyiségekben történő házi
2 Biztonsági megjegyzések
használatra alkalmasak. A fajlagos vízellenállás - amelyre vonatkozóan az illetékes vízművek tudnak felvilágosítást nyújtani - nem lehet kisebb, mint 800 Ω cm 15 °C-nál. A készülékek nyitott és zárt rendszerekben is alkalmazhatók.
Más jellegű vagy ezen túlmenő alkalmazása nem rendeltetésszerű használatnak minősül. Az ebből eredő károkért a gyártó nem felelős. A kockázatot kizárólag a felhasználó viseli.
A rendeltetésszerű használathoz a kezelési és a szerelési útmutatóban foglaltak figyelembevétele, valamint az ellenőrzési és karbantartási feltételek betartása is hozzá-tartozik.
Minden visszaélésszerű használat tilos.
2.3 Általános biztonsági megjegyzések
Feltétlenül vegye figyelembe a következő biztonsági megjegyzéseket és szabványokat.
Gondosan olvassa el ezt a szerelési útmutatót.
- Hajtsa végre a jelen szerelési útmutatóban leírt tevékenységeket.
Felszerelés és első üzembe helyezés
A készülék felszerelését, első üzembe helyezését és esetleges javításait csak feljogosított szakember végezheti.
- A fajlagos vízellenállás nem lehet kisebb, mint 800 Ω cm 15 °C-nál.
- A készüléket csak használati meleg víz melegítésére szabad használni.
- A készülékbe nem szabad - pl. napkollektoros tárolóban - előmelegített vizet bevezetni.
Áramütés elkerülése
- Elektromos szerelési és karbantartási munkák előtt mindig kapcsolja ki az áramellátását.
Gondoskodjon róla, hogy az ellátás akaratlan újrabe-kapcsolás ellen biztosítva legyen.
Üzemzavar
Üzemzavar esetén a biztonsági hömérséklet-határoló a készüléket automatikusan kikapcsolja. Az üzemzavar okát a készülék ismételt üzembe helyezése előtt feljogosított szakembernek kell meghatároznia és elhárítania. Olvassa el ezzel kapcsolatban a 6. fejezetet is.
A biztonsági hőmérséklet-határoló reteszelésének feloldását csak feljogosított szakember végezheti.
Változtatások
A készüléken nem szabad változtatásokat eszközölni. Az áram és a víz tápvezetékein csak feljogosított szakember végezhet módosításokat.
Biztonsági megjegyzések 2 Felszerelés 3
2.4 Irányelvek, törvények és szabványok
Az elismert szakipari cégnek különösen a helyi előírásokat, rendelkezéseket, szabályokat és irányelveket kell
- az elektromos csatlakozás,
- az ellátóhálózat-üzemeltető és
- az energiatakarékosság szempontjából figyelembe venni.
3 Felszerelés
A felszerelést és első üzembe helyezést csak feljogosított szakipari cég végezheti.
Vigyázat!
A szakszerűtlen használat és/vagy nem megfelelő szerszám károkat - pl. vízszivárgást - okozhat!
- Csavarkötések meghúzásához és lazításához mindig megfelelő villáskulcsot (franciakulcsot) használjon (ne használjon csőfogót, hosszabbítót stb.).
Vigyázat!
A készülék károsodásának veszélye!
Ne szerelje fel a készüléket fagyveszélynek kitett helyiségekben vagy olyan területeken, ahol agresszív gözök vagy porok képződhetnek.
A szerelés előtt gondosan öblítse át a hidegvízvezetéket.
3 Felszerelés
3.1 A felszerelés helye
A készülék kizárólag mosdó alatti felszerelésre alkalmas, és a kereskedelmi forgalomban kapható bármely nyomás- álló vagy nyomásmentes vízcsaphoz csatlakoztatható. Karbantartási célok érdekében külön elzárócsapot kell felszerelni.
Ha a felszereléshez visszafolyásgátló szükséges, azt csak az átfolyó vízmelegítő után szabad a melegvízvezetékbe beszerelni.
A készülék előtt, a hidegvízvezetékbe történő beszerelés tilos!
3.1. ábra A visszafolyásgátló helyzete
8 miniVED felszerelési útmutató 0020096609_01
3.2 A készülék és a csatlakozók méretei
3.2. ábra A készülék és a csatlakozók méretei
1 Kábelbevezetés
3.3 A készülék felszerelése
A készüléket a vízcsatlakozókkal függőlegesen felfelé kell felszerelni úgy, hogy a csap melegvízvezetéke és a hideg vizes tápvezeték közvetlenül csatlakoztathatók legyenek.
3.3. ábra Falltartó rögzítése
- Rögzítse a falitartót a mellékelt csavarokkal és tiplikkel a falon.
3.4. ábra A készülék felhelyezése
- Akassza rá a készüléket a falitartóra úgy, hogy annak rugós retesze bekattanjon.
A készülék leszereléséhez nyomja felfelé a falitartó rugós reteszét lapos csavarhúzóval, és felfelé mozgatva vegye le a készüléket a falitartóról (3.4. ábra).
3 Felszerelés
3.4 Hideg- és melegvíz-csatlakozó
3.5. ábra Hideg- és melegvíz-csatlakozó
1 Tömítés
2 Melegvíz-csatlakozó (kifolyás), G 3/8"
3 Kulcsfelület
4 Hidegvíz-csatlakozó (befolyás), G 3/8"
5 Vízszűrő
Optimális vízsugár érdekében feltétlenül a mellékelt vízsugár-perlátort használja a csap kifolyásánál.
Vigyázat!
A csövekben található szilárd testek következtében fellépő, dugulás miatti károsodás veszélye!
Ha a készüléket vízszűrő nélkül üzemelteti, idegen testek kerülhetnek bele, és a csövek eldugulhatnak.
- A készüléket csak a hidegvíz-csatlakozóba szerelt vízszűrővel (5) üzemeltesse.
A vízbefolyás (kék) és vízkifolyás (piros) helyeit a vízcsatlakozóknál színes gumigyűrűk jelzik (3.5. ábra).
- Építse ki a T-darab és a nyomótömlő (mellékelve) felhasználásával a hidegvízvezetéket a vízcsatlakozáshoz (kék). Ennek során vegye figyelembe a rugalmas csatlakozótömlőkre vonatkozó beépítési irányelveket is (→ 3.5. fejezet).
- Építse ki a pirossal jelölt vízcsatlakozásnál a csaphoz vezető melegvíz-csatlakozást. A szerelést úgy kell végezni, hogy a csatlakoztatott vízvezetékek ne fejtsenek ki mechanikus erőt a készülékre. Az ellentartáshoz használja a kulcsfelületeket (3).
- A felszerelést követően ellenőrizze valamennyi csatlakozás tömítettségét.
3.5 Rugalmas csatlakozótömlők beépítési irányelvei
| Tömlő NÁ D | külső | NNy R | min. |
| 8 mm 12 mm 20 | bar 27 mm |
Ügyeljen a megfelelő potenciálkiegyenlítésre!
A tömlőt legfeljebb a megengedett hajlítási sugárban ( R_min = 27 mm ) szabad meghajlítani mind a szállítás, mind a beszerelés során, valamint beszerelt állapotban. Ha a hajlítási sugárnak a megengedettnél kisebbnek kellene lennie, akkor a szerelési módot meg kell változtatni, vagy arra alkalmas tömlőt kell választani.
A legkisebb hosszt a táblázat tartalmazza.
| L_ | L_=90^ | _min=180^ | _min=360^ |
| 60 mm 140 mm | 180 mm 260 mm |
Ívelt elhelyezésnél elegendő tömlőhosszt kell hagyni a nyitott ív kialakításához, mivel egyébként a tömlő a csatlakozásoknál megtörik és károsodik.
Nyomás, ill. meleg hatása a tömlő kis mértékű hosszváltozását okozhatja.
- Az egyenesen vezetett tömlővezetékeket úgy kell beépíteni, hogy azok a hosszváltozásokat felvegyék.
A rugalmas összeköttetést soha nem szabad megcsavarni vagy megtörni.
A tömlőt sem a szerelés, sem az üzemelés során nem szabad külső húzó vagy nyomó igénybevételnek kitenni.
A merev csatlakozókat (külső meneteket) a második csatlakozó rögzítése után ne húzza meg jobban, mivel azzal a tömlő elcsavarodását és károsodását okozhatja.
3.6 Elektromos csatlakoztatás
Veszély!
A feszültség alatt álló vezetékeken és csatlakozókon áramütés okozta életveszély áll fenn!
- Mielőtt csatlakoztatja a készüléket, kapcsolja ki az áramellátást.
Vegye figyelembe a helyi villamosenergia-szolgáltató nemzeti előírásait és az adattáblán levő adatokat.
A készülék (kivéve a VED H 3/1 típust) hálózati kábellel van felszerelve és egy készülékcsatlakozó dobozon keresztül kell rögzítetten csatlakoztatni; lásd az áramúttervet (3.6. ábra). A csatlakozás valamennyi pólusának legalább 3 mm-es érintkezőtávolságú, helyileg felszerelt kapcsolóberendezésen - pl. biztosítékokon - keresztül kikapcsolhatónak kell lennie.
3 Felszerelés
- Csatlakoztassa a készüléket a védővezetékre.
A tápvezeték keresztmetszetének meg kell felelnie a felvett teljesítménynek; lásd a Műszaki adatokat (→ 9. fejezet).
A készülék biztosításához szereljen be egy, a készülék névleges áramához illesztett kioldási áramú vezetékvédelmet biztosító elemet.
A VED H 3/1 típus (3,5 kW) gyárilag szerelt hálózati vezetékkel és védőérintkezős dugóval rendelkezik.
- Biztosítsa, hogy a védőérintkezős dugaszoló aljzatot ellátó vezeték megfelelően legyen méretezve, és az aljzat a védővezetékre csatlakoztatva legyen.
A dugaszoló aljzatnak szabadon hozzáférhetőnek kell lennie.

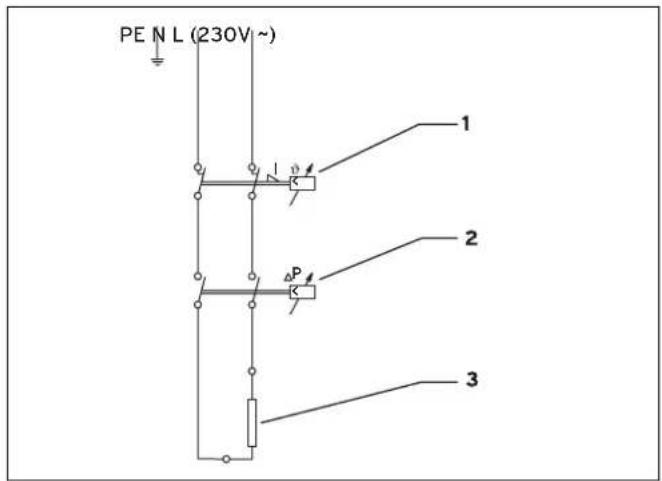

1 Biztonsági hömérséklethatároló
2 Nyomáskülönbség-kapcsoló
3 Fütöelem
4 A készülék üzembe helyezése
4.1 A készülék buborékmentesítése
A felszerelés befejezéseként és minden kiürítés után a következő módon kell eljárni:
- Válassza le a készüléket a villamos hálózatról (kapcsolja ki a biztosítékot).
Nyissa ki a hideg víz zárócsapját.
- A feszültségmentes készülék melegvízcsapjának többszöri megnyitásával és elzárásával addig engedjen ki vizet, amíg az buborékmentes lesz.
Kapcsolja be újból a hálózati biztosítékot.
Vigyázat!
Károsodás veszélye kiszáradásból eredő túlhevülés miatt!
Ha a készülék kiürített állapotban bekapcsol, a fűtőszálak a kiszáradásból eredő túlhevülés miatt károsodhatnak.
- Kapcsolja a készüléket minden kiürítés előtt feszültségmentesre.
4.2 A vízhőmérséklet beállítása
Veszély!
Áramütés okozta életveszély a feszültség alatt álló alkatrészeken!
A készülék belsejében nyitott, feszültség alatt álló alkatrészek vannak.
- Kapcsolja ki az áramellátást, mielőtt kinyitja a készülékházat.
Vigyázat!
Kifolyó víz miatti sérülés veszélye!
Ha a beállítócsavart (1) túlságosan kicsavarja, víz folyhat ki.
- Ne csavarja ki a beállítócsavart a körbefutó rovátkán túl.
Az elérhető legmagasabb hőmérséklet és átfolyási mennyiség a helyi adottságoktól függ. Ahhoz, hogy alacsony befolyási hőmérsékletek esetén még kellemes kifolyási hőmérséklet, ill. magas befolyási hőmérsékletek mellett nagyobb kifolyási mennyiség legyen elérhető, az átfolyt mennyiséget a beállító csavarral (1) a helyi viszonyoknak megfelelően kell illeszteni.
4 A készülék üzembe helyezése
4.1. ábra Beállítócsavar a vízhőmérséklethez
- Nyissa ki a készülékházat.
- Állítsa a beállítócsavart (1) a kívánt átfolyási mennyiségre.
- Zárja be a készülékházat.
- Kapcsolja be újból a biztosítékot.
14 miniVED felszerelési útmutató 0020096609_01
4.3 A készülék működésének ellenőrzése
Az üzemeltetőnek történő átadás előtt ellenőrizze a mini- VED megfelelő működését.
4.4 A készülék átadása az üzemeltetőnek
A készülék üzemeltetőjét meg kell tanítani a miniVED kezelésére és működésére.
- Adja át ezt az útmutatót megőrzés céljából az üzemeltetőnek.
- Az üzemeltetővel együtt olvassa végig a kezelési útmutatót, és válaszoljon az esetleg felmerülő kérdéseire.
- Hívja fel az üzemeltető figyelmét a betartandó biztonsági megjegyzésekre. Ismertesse meg vele különösen a kiszáradásból eredő túlhevülés veszélyét.
- Hívja fel az üzemeltető figyelmét a készülék rendszeres ellenőrzésének és karbantartásának szükségességére (ellenőrzési és karbantartási szerződés).
5 Ellenőrzés és karbantartás
5.1 Karbantartás
A készülék működését és állapotát három évenként ellenőrizni kell. Az ellenőrzést csak feljogosított szakembernek szabad végeznie.
Nagy mésztartalmú víz esetén szükséges lehet gyakrabban vízkömentesítést végezni. Ezen túlmenően nagy lebegőanyag-tartalmú víznél a hidegvíz-csatlakozásban levő vízszűrőt gyakrabban kell tisztítani.
Veszély!
A feszültség alatt álló vezetékeken és csatlakozókon áramütés okozta életveszély áll fenn!
A készüléket valamennyi javítási és karbantar-tási munkánál le kell választani a villamos háló-zatról (feszültségmentessé kell tenni).
Először mindig az áramellátását kapcsolja le.
Ha teljes vízkőmentesítés szükséges, csatlakoztasson egy vízkőmentesítő szivattyút a hideg- és melegvíz-csatlakozás közé. A készüléket a vízkőmentesítés után alaposan öblítse át vízzel, majd buborékmentesítse (→ 4.1. fejezet).
Vigyázat!
Károsodás veszélye tömítetlenségek miatt!
Ha a hidegvíz-csatlakozásban a vízszűrő nem megfelelően van elhelyezve, az tömítetlenséget okozhat.
Ügyeljen a hidegvíz-csatlakozásban a vízszűrő megfelelő elhelyezésére.
Ha a csatlakozókábel megsérült, azt a veszélyek elkerülése érdekében szakembernek kell kicserélnie.
5.2 Pótalkatrészek
A rendelkezésre álló eredeti Vaillant-pótalkatrészekről itt található áttekintés:
a Vaillant Saunier Duval Kft központi telephelyén
- a Vaillant saját honlapján, a http://www.vaillant.hu hivatkozás alatt
6 Zavarok felismerése és elhárítása
6 Zavarok felismerése és elhárítása
A következőkben felsorolt zavarok elhárítását csak képzett szakembernek szabad elvégeznie.
- A javításokhoz csak eredeti Vaillant-pótalkatrészeket használjon.
- Győződjön meg az alkatrészek helyes beszereléséről, valamint azok eredeti helyzetének és irányának betartásáról.
Vizet tartalmazó alkatrészek kiszerelése előtt oldja meg a hideg- és melegvíz-csatlakozásokat, és ürítse ki a készüléket.
6.1 Üzemzavarok, lehetséges okok és elhárításuk
| Probléma Lehetséges ok Elhárítás | ||
| Nem folyik víz A vízellátás el van zárva Nyissa ki a föelzáró csapot és a sarokszelepet | ||
| A vártnál kevesebb víz jön | Hiányzik a vízsugár-perlátor Szereljen fel speciális vízsugár-perlátort | |
| Túl kicsi a víznyomás Ellenőrizze a folyó víz nyomását | ||
| Szennyeződések | Távolítsa el a szűrőben, sarokszelepekben ill. a csapban levő szen-nyeződést; ellenőrizze a műszaki adatokat | |
| A készülék be- és kikapcsol | A víznyomás ingadozik, túl kicsi az átfolyás | Távolítsa el a szennyeződéseket; növelje a víznyomást, zárjon el más vételezési helyeket, nyissa ki jobban a sarokszelepet |
| A víz annak ellenére hideg marad, hogy a készülék hall-hatóan kapcsol | Az elektromos csatlakozás hibás Ellenőrizze az elektromos csatlakozást | |
| A biztosíték kioldott, a biztonsági hőmérséklet-határoló kioldott | Hibaelhárítást követően kapcsolja be a biztosítékot vagy rete-szelje ki a biztonsági hőmérséklet-határolót | |
| Fűtőspirál hibás Cserélje ki a készüléket | ||
| A készülék nem kapcsol be hallhatóan, és a víz hideg marad | A vízcsatlakozók fel vannak cserélve Ellenőrizze a szerelést | |
| Túl kicsi a folyó víz nyomása | Ellenőrizze a vízmennyiség-beállítást, nyissa ki jobban a saroksze-lepet, helyezze be a vízsugár-perlátort, ellenőrizze a víznyomást | |
| Szennyeződések Távolítsa el a szennyeződéseket a be- vagy kifolyásban | ||
| A vízhőmérséklet ingadozik | A víznyomás ingadozik Stabilizálja a folyó víz nyomását | |
| Az elektromos feszültség ingadozik Ellenőrizze a feszültséget | ||
| A melegvíz-hőmérséklet túl alacsony | Az átáramlás túl nagy vagy a befolyási hőmérséklet túl alacsony | Állítsa be a vízmennyiséget |
| A teljesítményfelvétel túl alacsony | Hasonlítsa össze a hőmérséklet- és mennyiségmérést a műszaki adatokkal; ellenőrizze a feszültséget | |
Táblázat: 6.1. Zavarelhárítás
6 Zavarok felismerése és elhárítása
6.2 A biztonsági hömérséklet-határoló kireteszelése
Veszély! Áramütés okozta életveszély a feszültség alatt álló alkatrészeken!
A készülék belsejében nyitott, feszültség alatt álló alkatrészek vannak.
- Kapcsolja ki az áramellátást, mielőtt kinyitja a készülékházat.
- Nyissa ki a készülékházat.
6.1. ábra: A biztonsági hőmérséklet-határoló helyzete
- Reteszelje ki a biztonsági hőmérséklet-határolót (1).
- Zárja be a készülékházat.
- Kapcsolja be újból a biztosítékot.
7 Vevőszolgálat és garancia
7.1 Vevőszolgálat
Javítási és felszerelési tanácsért forduljon a Vaillant központi képviseletéhez, amely saját márkaszervizzel és szerződött Vaillant Partnerhálózattal rendelkezik. Megszűnik a gyári garancia, ha a készüléken nem a Vaillant Márkaszerviz vagy a javításra feljogosított Vaillant Partnerszerviz végzett munkát, illetve ha a készülékbe nem eredeti Vaillant alkatrészeket építettek be!
7.2 Gyári garancia
A készülékre a Magyarországon érvényes jótállási feltételek szerinti gyári garanciát biztosítunk. A készülék üzembe helyezését csak megfelelő szakképesítéssel rendelkező személyek végezhetik el. Megszűnik a gyári garancia, ha a készüléken nem feljogosított szerviz végzett munkát, vagy a termékbe nem eredeti Vaillant alkatrészeket építettek be, illetve ha a karbantartást nem rendszeresen, vagy nem szakszerűen végezték el! A felszerelést, a szerelés átvételét, az üzembe helyezést és a beszabályozást a garanciajegyen hitelt érdemlően, cég-szerűen dokumentálni kell. A szerelési útmutató figyel-men kívül hagyása miatt bekövetkező károkért nem vállalunk felelősséget!
Vevőszolgálat és garancia 7
Újrahasznosítás és ártalmatlanítás 8
8 Újrahasznosítás és ártalmatlanítás
A készülék és a hozzá tartozó szállítási csomagolás is túlnyomó részben újrahasznosítható nyersanyagokból készül.
8.1 Készülék
Ha a Vaillant készülék ezzel a jellel van ellátva (adattábla), akkor a hasznos élettartam lejártát követően nem helyezhető a háztartási hulladékba.
Ilyen esetben gondoskodjon arról, hogy a Vaillant készülék - valamint adott esetben meglévő tartozékai - a hasznos élettartam lejártát követően rendeltetésszerűen legyenek ártalmatlanítva. Mivel ez a Vaillant készülék nem tartozik az elektromos és elektronikus készülékek forgalomba hozatalára, visszavételére és környezetet nem károsító ártalmatlanítására vonatkozó törvény hatálya alá (németországi ElektroG), közösségi gyűjtőhelyen nem ártalmatlanítható költségmentesen.
8.2 Csomagolás
A szállítási csomagolás ártalmatlanítását a készülék sze- relését végző szakipari cég veszi át.
9 Műszaki adatok
9 Müszaki adatok
| Egység VED H 3/1 VED H 4/1 VED H 6/1 | ||||
| Ellátás egy vételezési hely | 1) | |||
| Kialakítás pult alatt falra szerelhető készülék | ||||
| Felszereltség csupaszított huzalos fűtőspirál | ||||
| Névleges ürtartalom liter 0,2 | ||||
| Méretek (szélesség/magasság/mélység) mm 186/131/78 | ||||
| Tömeg víztöltéssel kg 1,3 | ||||
| Max. melegvízmennyiség, ΔT = 25 K | liter/perc 2,0 2,5 3,3 | |||
| Be-/kikapcsolási vízmennyiség | liter/perc | 1,6/1,2 | 1,8/1,4 | 2,1/1,7 |
| Min. szükséges vezeték-keresztmetszet | mm2 | 1,5 | 2,5 2,5 | |
| Optimális üzemi nyomás | bar | 2 - 4 | ||
| Max. üzemi túlnyomás | bar | 10 | ||
| Névleges feszültség | V | 1/N/PE .. 230 V | ||
| Frekvencia | Hz | 50 | ||
| Névleges teljesítmény | kW | 3,5 4,4 5,7 | ||
| Névleges áramfelvétel | A | 15 | 19 | 25 |
| Min. vízellenállás 15 °C-nál | Ω cm | ≥ 800 | ||
| Biztonság | Megfelel a nemzeti biztonsági rendelkezéseknek; rádió-zavarmen-tes, hálózati visszahatásmentes | |||
| Védettség | IP 24 | |||
| Védettségi osztály a VDE szerint | 1 | |||
1) Zárt készülék (nyomásálló)
Táblázat: 9.1. Műszaki adatok
20 miniVED felszerelési útmutató 0020096609_01
Для пользователя
Telefax +36 1 464 78 01 ■ www.vaillant.hu ■ vaillant@vaillant.hu
Vaillant GmbH - Predstavništvo u RH
Planinska 11 ■ 10000 Zagreb ■ Hrvatska ■ tel.: 01/61 88 670, 61 88 671, 60 64 380
tehnički odjel: 61 88 673 ■ fax: 01/61 88 669 ■ www.vaillant.hr ■ info@vaillant.hr
Vaillant GmbH
Berghauser Str. 40 ■ 42859 Remscheid ■ Telefon 0 21 91/18-0
Telefax 0 21 91/18-28 10 ■ www.vaillant.de ■ info@vaillant.de
- Tartalomjegyzék
- Megjegyzések a dokumentációhoz1.2
- Alkalmazott
- szimbólumok
- A dokumentum megőrzése
- Megjegyzések a dokumentációhoz 2 Biztonsági megjegyzések
- Az útmutató érvényessége
- CE-jel
- Adattábla
- Biztonsági megjegyzések
- A biztonsági és figyelmeztető megjegyzések figyelembe vétele
- A figyelmeztető megjegyzések osztályozása
- A figyelmeztető megjegyzések felépítése
- Jelzőszó!
- A veszély jellege és forrása!
- Rendeltetésszerű használat
- Általános biztonsági megjegyzések
- Felszerelés és első üzembe helyezés
- Üzemzavar
- (→ 4.2. fejezet).
- Változtatások
- Üzemeléssel kapcsolatos megjegyzések 3
- Üzemeléssel kapcsolatos megjegyzések
- Gyári garancia
- Ápolás
- Újrahasznosítás és ártalmatlanítás
- Készülék
- Csomagolás
- Üzemeléssel kapcsolatos megjegyzések 4 Kezelés
- Kezelés
- Meleg víz vételezése
- Vigyázat!
- Károsodás veszélye kiszáradásból eredő túlhevülés miatt a házi vízvezetéken végzett munkáknál!
- Karbantartás és vevőszolgálat
- Karbantartás
- Veszély! Szakszerűtlen karbantartásból vagy javítá- sokból eredő életveszély!
- Vevőszolgálat
- Műszaki adatok
- Megjegyzések a dokumentációhoz .....4.....A készülék üzembe helyezése .....13
- Megjegyzések a dokumentációhoz1.3
- A kapcsolódó dokumentumok figyelembe vétele
- A dokumentum megőrzése
- Az útmutató érvényessége
- CE-jel
- Adattábla
- Áramütés elkerülése
- Biztonsági megjegyzések 2 Felszerelés 3
- Irányelvek, törvények és szabványok
- Felszerelés
- A felszerelés helye
- A készülék felszerelése
- ábra Falltartó rögzítése
- ábra A készülék felhelyezése
- Hideg- és melegvíz-csatlakozó
- ábra Hideg- és melegvíz-csatlakozó
- A csövekben található szilárd testek következtében fellépő, dugulás miatti károsodás veszélye!
- Rugalmas csatlakozótömlők beépítési irányelvei
- Elektromos csatlakoztatás
- Veszély!
- A feszültség alatt álló vezetékeken és csatlakozókon áramütés okozta életveszély áll fenn!
- A készülék üzembe helyezése
- A készülék buborékmentesítése
- Károsodás veszélye kiszáradásból eredő túlhevülés miatt!
- A vízhőmérséklet beállítása
- Áramütés okozta életveszély a feszültség alatt álló alkatrészeken!
- Kifolyó víz miatti sérülés veszélye!
- ábra Beállítócsavar a vízhőmérséklethez
- A készülék működésének ellenőrzése
- A készülék átadása az üzemeltetőnek
- Ellenőrzés és karbantartás
- Károsodás veszélye tömítetlenségek miatt!
- Pótalkatrészek
- Zavarok felismerése és elhárítása
- A biztonsági hömérséklet-határoló kireteszelése
- Veszély! Áramütés okozta életveszély a feszültség alatt álló alkatrészeken!
- ábra: A biztonsági hőmérséklet-határoló helyzete
- Vevőszolgálat és garancia
- Vevőszolgálat
- Gyári garancia
- Vevőszolgálat és garancia 7
- Újrahasznosítás és ártalmatlanítás 8
- Újrahasznosítás és ártalmatlanítás
- Készülék
- Csomagolás
- Műszaki adatok
Márka : VAILLANT
Modell : miniVED
Kategória : Azonnali vízmelegítő és vízmelegítő
