| Produkttyp | Elektro-Durchlauferhitzer |
| Modellnummern | VED H 3/1 (0010009482), VED H 4/1 (0010009483), VED H 6/1 (0010009484) |
| Abmessungen (B × H × T) | 186 mm × 131 mm × 78 mm |
| Gewicht mit Wasserfüllung | 1,3 kg |
| Nennspannung | 1/N/PE ~230 V, 50 Hz |
| Nennleistung | 3,5 kW (VED H 3/1), 4,4 kW (VED H 4/1), 5,7 kW (VED H 6/1) |
| Nennstrom | 15 A (VED H 3/1), 19 A (VED H 4/1), 25 A (VED H 6/1) |
| Max. Warmwassermenge (ΔT = 25 K) | 2,0 l/min (VED H 3/1), 2,5 l/min (VED H 4/1), 3,3 l/min (VED H 6/1) |
| Schutzart | IP 24 |
| Schutzklasse | I |
| Bauform | Untertisch-Wandmontage |
| Heizsystem | Blankdraht-Heizwendel |
| Verwendung | Erwärmung von Trinkwasser an einer einzelnen Zapfstelle (z. B. Handwaschbecken) |
| Systeme | Geeignet für offene und geschlossene (druckfeste) Systeme |
| Installation | Nur durch anerkannten Fachhandwerker |
| Wartungsintervall | Alle 3 Jahre Funktions- und Sichtprüfung durch Fachhandwerker |
| Sicherheitstemperaturbegrenzer | Automatische Abschaltung bei Störung, nur durch Fachhandwerker entriegelbar |
| Garantie | Herstellergarantie bei Installation durch Fachhandwerk |
| Entsorgung | Gerät und Verpackung überwiegend recyclebar; Gerät nicht über Hausmüll entsorgen |
Häufig gestellte Fragen - miniVED VAILLANT
Benutzerfragen zu miniVED VAILLANT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Durchlauferhitzer und Warmwasserbereiter kostenlos im PDF-Format! Finden Sie Ihr Handbuch miniVED - VAILLANT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. miniVED von der Marke VAILLANT.
BEDIENUNGSANLEITUNG miniVED VAILLANT
Elektro-Durchlauferhitzer für offene und geschlossene Systeme, druckfest
DE
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Hinweise zur Dokumentation ....5....Wartung und Kundendienst....10
1.1 Aufbewahrung der Unterlagen 5.1.Warburg 10
1.2 Verwendete Symbole 5.2...3 Werkskundendienst....10
1.3 Gültigkeit der Anleitung 4
1.4 CE-Kennzeichnung 6 4 Technische Daten 10
1.5 Typenschild 4
2 Hinweise zur Sicherheit 4
2.1 Sicherheits- und Warnhinweise beachten ..... 4
2.1.1 Klassifizierung der Warnhinweise 4
2.1.2 Aufbau von Warnhinweisen 5
2.2 Bestimmungsgemäße Verwendung 5
2.3 Allgemeine Sicherheitshinweise 5
3 Hinweise zum Betrieb 6
3.1 Herstellergarantie 6
3.2 Pflege 6
3.3 Recycling und Entsorgung 6
3.3.1 Gerät 7
3.3.2 Verpackung....7
4 Bedienung....7
4.1 Warmwasser zapfen....7
4.2 Störungen erkennen und beheben 9
1 Hinweise zur Dokumentation
Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung.
1.1 Aufbewahrung der Unterlagen
Bewahren Sie bitte diese Bedienungsanleitung gut auf, damit sie bei Bedarf zur Verfügung steht.
1.2 Verwendete Symbole
Nachfolgend sind die im Text verwendeten Symbole erläutert:

Symbol für eine Gefährdung
- unmittelbare Lebensgefahr
- Gefahr schwerer Personenschäden
- Gefahr leichter Personenschäden

Symbol für eine Gefährdung
Lebensgefahr durch Stromschlag-

Symbol für eine Gefährdung
- Risiko von Sachschäden
- Risiko von Schäden für die Umwelt

Symbol für einen nützlichen zusätzlichen Hinweis und Informationen
▶ Symbol für eine erforderliche Aktivität
1 Hinweise zur Dokumentation 2 Hinweise zur Sicherheit
1.3 Gültigkeit der Anleitung
Diese Bedienungsanleitung gilt ausschließlich für Geräte mit folgenden Artikelnummern:
- VED H 3/1 0010009482
- VED H 4/1 0010009483
- VED H 6/1 0010009484
Die Artikelnummer entnehmen Sie bitte dem Typenschild.
1.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Geräte gemäß der Typenübersicht die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen. Mit der CE-Kennzeichnung bestätigen wir als Gerätehersteller, dass die Sicherheitsanforderungen gemäß § 27. GSGV erfüllt sind und dass das serienmäßig hergestellte Gerät mit dem geprüften Baumuster übereinstimmt.
1.5 Typenschild
Das Typenschild befindet sich auf der linken Seite des Gerätes.
4 Bedienungsanleitung miniVED 0020096609_01
2 Hinweise zur Sicherheit
2.1 Sicherheits- und Warnhinweise beachten
- Beachten Sie bei der Bedienung die allgemeinen Sicherheitshinweise und die Warnhinweise, die Handlungen vorangestellt sein können.
2.1.1 Klassifizierung der Warnhinweise
Die Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:
| Warnzeichen Signalwort Erläuterung | ||
![]() | Gefahr! unmittelbare Lebens gefahr oder Gefahr schwerer Personenschäden | |
![]() | Gefahr! Lebens gefahr durch Stromschlag | |
![]() | Warnung! Gefahr leichter Personenschäden | |
![]() | Vorsicht! Risiko von Sachschäden oder Schäden für die Umwelt | |
2.1.2 Aufbau von Warnhinweisen
Warnhinweise erkennen Sie an einer oberen und einer unteren Trennlinie. Sie sind nach folgendem Grundprinzip aufgebaut:

Signalwort!
Art und Quelle der Gefahr!
Erläuterung zur Art und Quelle der Gefahr.
▶ Maßnahmen zur Abwendung der Gefahr
2.2 Bestimmungsgemäße Verwendung
Die Vaillant Elektro-Durchlauferhitzer sind nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Die Geräte dürfen nur zur Erwärmung von Trinkwasser an einer einzelnen Zapfstelle, insbesondere Handwaschbecken, verwendet werden und sind nur für den Hausgebrauch innerhalb geschlossener und frostfreier Räume geeignet. Die Geräte können in offenen und geschlossenen Systemen eingesetzt werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und der Installationsanleitung und die Einhaltung der Inspektions- und Wartungsbedingungen.
Jede missbräuchliche Verwendung ist untersagt.
2.3 Allgemeine Sicherheitshinweise
Beachten Sie die nachfolgenden Sicherheitshinweise und Normen:
Lesen Sie diese Bedienungsanleitung sorgfältig durch.
2 Hinweise zur Sicherheit
3 Hinweise zum Betrieb
Installation und Erstinbetriebnahme
Die Installation, Erstinbetriebnahme und eventuelle Reparaturen Ihres Gerätes dürfen nur durch einen anerkannten Fachhandwerker durchgeführt werden.
Im Störungsfall
Bei Störung schaltet der Sicherheitstemperaturbegrenzer das Gerät automatisch ab. Die Störungsursache muss von einem anerkannten Fachhandwerker ermittelt und behoben werden, bevor das Gerät wieder in Betrieb genommen wird. Lesen Sie hierzu auch das Kapitel über Störungsbehebung (→ Kap. 4.2).
Der Sicherheitstemperaturbegrenzer darf nur von einem anerkannten Fachhandwerker wieder entriegelt werden.
- Versuchen Sie auf keinen Fall, das Gerät selbst zu reparieren.
- Öffnen Sie nicht das Gerätegehäuse.
Veränderungen
Am Gerät dürfen keine Veränderungen vorgenommen werden. Änderungen an den Zuleitungen für Strom und Wasser dürfen nur von einem anerkannten Fachhandwerker vorgenommen werden.
3 Hinweise zum Betrieb
3.1 Herstellergarantie
Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Gerätes räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein. Garantiarbeiten werden grundsätzlich nur von unserem Werkskundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.
3.2 Pflege
Reinigen Sie das Gehäuse Ihres Gerätes mit einem feuchten Tuch und etwas Seife. Verwenden Sie keine Scheuer- oder Reinigungsmittel, die das Gehäuse beschädigen könnten.
3.3 Recycling und Entsorgung
Sowohl Ihr Gerät als auch die zugehörige Transportverpackung bestehen zum überwiegenden Teil aus recyclefähigen Rohstoffen.
3.3.1 Gerät

Ist Ihr Vaillant Gerät mit diesem Zeichen gekennzeichnet (Typenschild), dann gehört es nach Ablauf der Nutzungsdauer nicht in den Hausmüll.
Sorgen Sie in diesem Fall dafür, dass Ihr Vaillant Gerät sowie die ggf. vorhandenen Zubehöre nach Ablauf der Nutzungsdauer einer ordnungsgemäßen Entsorgung zugeführt werden. Da dieses Vaillant Gerät nicht unter das Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz-ElektroG) fällt, ist eine kostenlose Entsorgung bei einer kommunalen Sammelstelle nicht vorgesehen.
3.3.2 Verpackung
Die Entsorgung der Transportverpackung überlassen Sie bitte dem Fachhandwerksbetrieb, der das Gerät installiert hat.

Beachten Sie die geltenden nationalen gesetzlichen Vorschriften.
4 Bedienung
4.1 Warmwasser zapfen
Sobald an der Warmwasserzapfstelle Wasser gezapft wird, erwärmt der miniVED automatisch das durchströmende Wasser. Bei Beendigung des Zapfvorgangs schaltet das Gerät die Warmwasserbereitung wieder aus.

Da die Leistung des miniVED begrenzt ist und das Gerät die Wassermenge nicht regelt, kann es im Winter bei besonders niedrigen Einlauftemperaturen vorkommen, dass die voreingestellte Auslauftemperatur nicht erreicht wird. In diesem Fall drosseln Sie die Wassermenge an der Auslaufarmatur. Der miniVED stellt Ihnen dann das Wasser in der gewünschten Warmwassertemperatur zur Verfügung.

Für einen optimalen Wasserauslauf ist unbedingt der in der Verpackung mitgelieferte Strahlregler zu verwenden. Dieser passt in die übliche Standardhülse der Zapfarmatur. Lassen Sie sich von Ihrem Fachhandwerker zeigen, wie Sie den Strahlregler austauschen können.
4 Bedienung

Vorsicht! Beschädigungsgefahr durch Trockenbrand bei Arbeiten an der Hauswasserinstallation!
Das Gerät kann wegen einer Absperrung der Wasserzuleitung, z. B. bei Arbeiten an der Hauswasserinstallation, leerlaufen und die Heizdrähte können durch Trockenbrand beschädigt werden.
- Öffnen Sie keinesfalls während oder nach einer Absperrung der Wasserzuleitung das Warmwasser-Zapfventil.
Unterbrechen Sie die Stromzufuhr des Geräts (Netzstecker ziehen bzw. Sicherung abschalten). - Warten Sie ab, bis die Absperrung aufgehoben wird.
Zapfen Sie das Gerät blasenfrei, indem Sie bei spannungslosem Gerät das Warmwasser-Zapfventil mehrfach öffnen und schließen. - Stellen Sie anschließend die Stromzufuhr wieder her.
4.2 Störungen erkennen und beheben
| Problem mögliche | Ursache Abhilfe | |
| Es kommt kein Wasser Wasser | zufuhr versperrt Hauptwasserhahn und Eckventil aufdrehen | |
| Es kommt weniger Wasser als erwartet | Strahlregler fehlt Spezial-Strahlregler montieren | |
| Wasserdruck zu gering Fachhandwerker benachrichtigen | ||
| Verschmutzungen Fachhandwerker benachrichtigen | ||
| Das Gerät schaltet sich ein und aus | Wasserdruck schwankt, zu geringer Durchfluss | Wasserdruck erhöhen: andere Zapfstellen schließen, Eckventil weniger drosseln |
| Obwohl das Gerät hörbar schaltet, bleibt das Wasser kalt | Elektroanschluss nicht in Ordnung Netzstecker prüfen, Fachhandwerker benachrichtigen | |
| Sicherung ist ausgelöst, Sicherheitstemperaturbegrenzer hat sich ausge-löst | Wenn Sicherung sich nicht mehr einschalten lässt, Fachhandwer-ker benachrichtigen | |
| Heizwendel defekt Fachhandwerker benachrichtigen | ||
| Das Gerät schaltet nicht hörbar ein und das Wasser bleibt kalt | Fließwasserdruck zu gering | Eckventil weniger drosseln, Strahlregler einsetzen, Wasserdruck prüfen |
| Verschmutzungen Fachhandwerker benachrichtigen | ||
| Die Wassertemperatur schwankt | Wasserdruck schwankt Fachhandwerker benachrichtigen | |
| elektrische Spannung schwankt Fachhandwerker benachrichtigen | ||
| Die Warmwassertemperatur ist zu niedrig | Durchfluss zu hoch oder Einlauftempe-ratur zu niedrig | Zapfstelle drosseln, Eckventil drosseln, ggf. Fachhandwerker benachrichtigen |
| Leistungsaufnahme zu niedrig Fachhandwerker benachrichtigen | ||
Tab. 4.1 Störungsbehebung
5 Wartung und Kundendienst
6 Technische Daten
5 Wartung und Kundendienst
5.1 Wartung

Gefahr!
Lebensgefahr durch unsachgemäße Wartung oder Reparaturen!
Unterlassene oder unsachgemäße Wartung oder unsachgemäße Reparaturen können die Betriebssicherheit des Gerätes beeinträchtigen und zu Personen- und Sachschäden führen.
Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Gerät durchzuführen.
- Beauftragen Sie einen anerkannten Fachhandwerksbetrieb mit Wartungs- oder Reparaturarbeiten.
Voraussetzung für dauernde Betriebsbereitschaft und Betriebssicherheit, Zuverlässigkeit und hohe Lebensdauer Ihres miniVED ist eine regelmäßige Inspektion/Wartung des Gerätes durch den Fachmann.
Wir empfehlen den Abschluss eines Wartungsvertrages.
5.2 Werkskundendienst
Vaillant Werkskundendienst
0 18 05/999-150
(0,14 €/Min. aus dem deutschen Festnetz, abweichende Preise für
Mobilfunkteilnehmer. Ab 01.03.2010 Mobilfunkpreis max. 0,42 €/Min.)
6 Technische Daten
| Einheit | VED H 3/1 | VED H 4/1 | VED H 6/1 | |
| Zur Versorgung einer Zapfstelle | ||||
| Bauform Gerät für Untertisch-Wandmontage | ||||
| max. Warmwassermenge bei T = 25 K | l/min 2 | 0 2,5 3,3 | ||
| Abmessungen | ||||
| Breite | mm | 186 | ||
| Höhe | mm | 131 | ||
| Tiefe | mm | 78 | ||
| Gewicht mit Wasserfüllung | kg 1,3 | |||
| Nennspannung V 1/N/PE .. 230 V | ||||
| Frequenz Hz 50 | ||||
| Nennleistung | kW | 3,5 4,4 | 5,7 | |
| Nennstrom | A | 15 | 19 | 25 |
| Schutzart | IP 24 | |||
1) geschlossenes Gerät (druckfest)
Tab. 6.1 Technische Daten
Für den Fachhandwerker
Installationsanleitung
miniVED
VED H /1
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Hinweise zur Dokumentation 4. Gerät in Betrieb nehmen 12
1.1 Mitgeltende Unterlagen beachten ....4.1......Geräß blasenfrei zapfen ......
1.2 Unterlagen aufbewahren 4.2....3 Wassertemperatur einstellen....13
1.3 Verwendete Symbole 4.3...3 Gerätefunktion prüfen....14
1.4 Gültigkeit der Anleitung 4.4 Übergabe an den Betreiber 14
1.5 CE-Kennzeichnung 4
1.6 Typenschild 5 4 Inspektion und Wartung 14
5.1 Wartung....14
2 Hinweise zur Sicherheit 4 5.2 Ersatzteile 15
2.1 Sicherheits- und Warnhinweise beachten ..... 4
2.1.1 Klassifizierung der Warnhinweise 6 Störungen erkennen und beheben 15
2.1.2 Aufbau von Warnhinweisen 5 6.1 Störungen, mögliche Ursachen und Abhilfe 16
2.2 Bestimmungsgemäße Verwendung 6.2 Sicherheitstemperaturbegrenzer entriegeln 17
2.3 Allgemeine Sicherheitshinweise 5
2.4 Richtlinien, Gesetze und Normen 6 7 Kundendienst und Garantie 18
3 Installation....7
3.1 Installationsort....7
3.2 Geräte- und Anschlussabmessungen 8 8 Recycling und Entsorgung 18

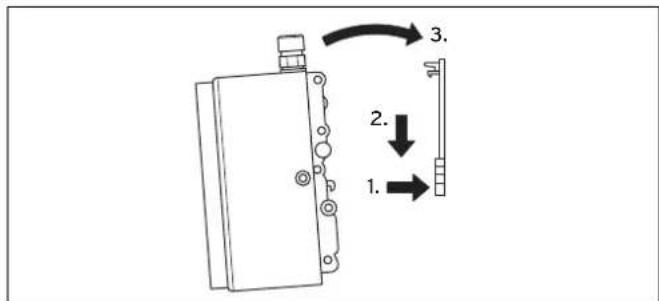

3.3 Gerät montieren.... 81 Gerät ....18
3.4 Kalt- und Warmwasseranschluss....9 8.2 Verpackung....18
3.5 Einbaurichtlinien für flexible Verbindungsschläuche....10 9 Technische Daten....19
3.6 Elektrischer Anschluss....11
Hinweise zur Dokumentation 1
1 Hinweise zur Dokumentation
Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. In Verbindung mit dieser Installationsanleitung sind weitere Unterlagen gültig. Für Schäden, die durch Nichtbeachtung dieser Anleitungen entstehen, übernehmen wir keine Haftung.
1.1 Mitgeltende Unterlagen beachten
- Beachten Sie die beiliegende Bedienungsanleitung.
1.2 Unterlagen aufbewahren
▶ Geben Sie diese Installationsanleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. Dieser übernimmt die Aufbewahrung, damit die Anleitungen bei Bedarf zur Verfügung stehen.
1.3 Verwendete Symbole
Nachfolgend sind die im Text verwendeten Symbole erläutert:

Symbol für eine Gefährdung
- unmittelbare Lebensgefahr
- Gefahr schwerer Personenschäden
- Gefahr leichter Personenschäden

Symbol für eine Gefährdung
Lebensgefahr durch Stromschlag-

Symbol für eine Gefährdung
- Risiko von Sachschäden
- Risiko von Schäden für die Umwelt

Symbol für einen nützlichen zusätzlichen Hinweis und Informationen
▶ Symbol für eine erforderliche Aktivität
1.4 Gültigkeit der Anleitung
Diese Installationsanleitung gilt ausschließlich für Geräte mit folgenden Artikelnummern:
- VED H 3/1 0010009482
- VED H 4/1 0010009483
- VED H 6/1 0010009484
Die Artikelnummer entnehmen Sie bitte dem Typenschild.
1 Hinweise zur Dokumentation 2 Hinweise zur Sicherheit
1.5 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Geräte gemäß der Typenübersicht die grundlegenden Anforderungen der folgenden Richtlinien erfüllen:
- Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 2004/108/EG des Rates)
- Niederspannungsrichtlinie (Richtlinie 2006/95/EG des Rates)
Mit der CE-Kennzeichnung bestätigen wir als Gerätehersteller, dass die Sicherheitsanforderungen gemäß § 27. GSGV erfüllt sind und dass das serienmäßig hergestellte Gerät mit dem geprüften Baumuster übereinstimmt.
1.6 Typenschild
Das Typenschild befindet sich auf der linken Seite des Gerätes.
2 Hinweise zur Sicherheit
2.1 Sicherheits- und Warnhinweise beachten
- Beachten Sie bei der Installation die allgemeinen Sicherheitshinweise und die Warnhinweise, die Handlungen vorangestellt sein können.
2.1.1 Klassifizierung der Warnhinweise
Die Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:
| Warnzeichen Signalwort Erläuterung | |
![]() | Gefahr! unmittelbare Lebens gefahr oder Gefahr schwerer Personenschäden |
![]() | Gefahr! Lebens gefahr durch Stromschlag |
![]() | Warnung! Gefahr leichter Personenschäden |
![]() | Vorsicht! Risiko von Sachschäden oder Schäden für die Umwelt |
2.1.2 Aufbau von Warnhinweisen
Warnhinweise erkennen Sie an einer oberen und einer unteren Trennlinie. Sie sind nach folgendem Grundprinzip aufgebaut:

Signalwort!
Art und Quelle der Gefahr!
Erläuterung zur Art und Quelle der Gefahr.
▶ Maßnahmen zur Abwendung der Gefahr
2.2 Bestimmungsgemäße Verwendung
Die Vaillant Elektro-Durchlauferhitzer sind nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Die Geräte dürfen nur zur Erwärmung von Trinkwasser an einer einzelnen Zapfstelle, insbesondere Handwaschbecken, verwendet werden und sind nur für den Hausgebrauch innerhalb geschlossener und frostfreier Räume geeignet. Der spezifische Wasserwiderstand - beim zuständigen Wasserversorgungsunternehmen zu erfragen - darf nicht unter 800 Ω cm bei 15 °C liegen. Die Geräte können in offenen und geschlossenen Systemen eingesetzt werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Bedienungs- und der Installationsanleitung und die Einhaltung der Inspektions- und Wartungsbedingungen.
Jede missbräuchliche Verwendung ist untersagt.
2.3 Allgemeine Sicherheitshinweise
Beachten Sie die nachfolgenden Sicherheitshinweise und Normen:
2 Hinweise zur Sicherheit
- Lesen Sie diese Installationsanleitung sorgfältig durch.
- Führen Sie die Tätigkeiten aus, die in dieser Installationsanleitung beschrieben sind.
Installation und Erstinbetriebnahme
Die Installation, Erstinbetriebnahme und eventuelle Reparaturen Ihres Gerätes dürfen nur durch einen anerkannten Fachhandwerker durchgeführt werden.
- Der spezifische Wasserwiderstand darf nicht unter 800 Ω cm bei 15 °C liegen.
- Die Geräte dürfen nur zur Erwärmung von Trinkwasser verwendet werden.
- Dem Gerät darf kein vorgewärmtes Wasser zugeführt werden, z. B. aus einem Solarspeicher.
Stromschlag vermeiden
- Schalten Sie vor Elektroinstallations- und Wartungsarbeiten immer die Stromzufuhr ab.
- Stellen Sie sicher, dass diese gegen unbeabsichtigtes Wiedereinschalten gesichert ist.
Im Störungsfall
Bei Störung schaltet der Sicherheitstemperaturbegrenzer das Gerät automatisch ab. Die Störungsursache muss von einem anerkannten Fachhandwerker ermittelt und behoben werden, bevor das Gerät wieder in Betrieb genommen wird. Lesen Sie hierzu auch das Kapitel über Störungsbehebung (→ Kap. 6).
Der Sicherheitstemperaturbegrenzer darf nur von einem anerkannten Fachhandwerker wieder entriegelt werden.
Veränderungen
Am Gerät dürfen keine Veränderungen vorgenommen werden. Änderungen an den Zuleitungen für Strom und Wasser dürfen nur von einem anerkannten Fachhandwerker vorgenommen werden.
2.4 Richtlinien, Gesetze und Normen
Bei der Installation sind die nachfolgenden Vorschriften, Richtlinien und Normen zu beachten:
- Gesetz zur Einsparung von Energie (Energie-Einsparungs-Gesetz EnEG) und die dazu erlassene „Verordnung über energiesparende Anforderungen an heizungstechnische Anlagen und Brauchwasseranlagen (Heizungs-Anlagen-Verordnung - HeizAnIV)“
- Vorschriften des VDE, insbesondere VDE 0100„Errichten von Starkstromanlagen mit Nennspannungen bis 1000 V“ und der örtlichen Versorgungsunternehmen
- DIN 1988 „Trinkwasser-Leitungsanlagen in Grundstücken“
- Vorschriften der Elektrizitätsversorgungsunternehmen (EVU)
- Vorschriften der Wasserversorgungsunternehmen
- Trinkwasserverordnung
3 Installation
Die Installation und die Erstinbetriebnahme darf nur von einem anerkannten Fachhandwerksbetrieb durchgeführt werden.

Vorsicht!
Unsachgemäßer Einsatz und/oder ungeeignetes Werkzeug kann zu Schäden führen (z. B. Wasseraustritt)!
Beim Anziehen oder Lösen von Schraubverbindungen grundsätzlich passende Gabelschlüssel (Maulschlüssel) verwenden (keine Rohrzangen, Verlängerungen usw.).

Vorsicht!
Beschädigungsgefahr für das Gerät!
Installieren Sie das Gerät nicht in frostgefährdeten Räumen oder in Bereichen, in denen aggressive Dämpfe oder Stäube auftreten können.

Spülen Sie vor der Montage die Kaltwasserzuleitung sorgfältig durch.
3.1 Installationsort
Das Gerät ist ausschließlich zur Installation unter dem Waschbecken geeignet und kann an jede handelsübliche druckfeste oder drucklose Zapfarmatur angeschlossen werden. Für Wartungszwecke muss ein separates Absperrventil installiert werden.
Falls ein Rückflussverhinderer in der Installation notwendig ist, darf dieser nur in der Warmwasserleitung nach dem Durchlauferhitzer installiert werden.
Die Installation in der Kaltwasserzuleitung vor dem Gerät ist nicht zulässig!
Abb. 3.1 Lage der Rückflussverhinderer
3 Installation
3.2 Geräte- und Anschlussabmessungen

Abb. 3.2 Geräte- und Anschlussabmessungen
1 Kabeleingang
8 Installationsanleitung miniVED 0020096609_01
3.3 Gerät montieren
Das Gerät muss mit den Wasseranschlüssen senkrecht nach oben installiert werden, so dass die Warmwasserleitung der Zapfarmatur und die Kaltwasserzuleitung direkt angeschlossen werden können.

Abb. 3.3 Wandhalter befestigen
- Wandhalter mit beiliegenden Schrauben und Dübeln an der Wand befestigen.

- Gerät auf Wandhalter stecken und einrasten.
Zur Demontage des Gerätes die Rastnase des Wandhalters mit einem flachen Schlitzschraubendreher nach oben drücken und Gerät vorsichtig vom Wandhalter nach oben abnehmen (Abb. 3.4).
3.4 Kalt- und Warmwasseranschluss

Abb. 3.5 Kalt- und Warmwasseranschluss
1 Dichtung
2 Warmwasseranschluss (Auslauf), G 3/8"
3 Schlüsselfläche
4 Kaltwasseranschluss (Zulauf), G 3/8"
5 Wassersieb

Um einen optimalen Wasserstrahl zu erhalten, unbedingt mitgelieferten Strahlregler für den Auslauf der Zapfarmatur verwenden.
3 Installation

Vorsicht! Beschädigungsgefahr durch Verstopfung von Rohren aufgrund von Fremdkörpern!
Wenn Sie das Gerät ohne Wassersieb betreiben, können Fremdkörper eindringen und die Rohre verstopfen.
▶ Betreiben Sie das Gerät nur mit Wassersieb (5) im Kaltwasseranschluss.
Wasserzulauf (blau) und Wasserauslauf (rot) sind durch farbige Gummiringe an den Wasseranschlüssen gekennzeichnet (Abb. 3.5).
Mit dem T-Stück und Druckschlauch (Lieferumfang) die Kaltwasserleitung zum Wasseranschluss (blau) herstellen. Beachten Sie dabei auch die Einbaurichtlinien für flexible Verbindungsschläuche (→ Kap. 3.5).
Am rot markierten Wasseranschluss die Warmwasserverbindung zur Zapfarmatur herstellen. Die Montage muss so erfolgen, dass die angeschlossenen Wasserleitungen keine mechanische Kraft auf das Gerät ausüben. Schlüsselflächen (3) zum Gegenhalten benutzen.
- Nach Installation alle Verbindungen auf Dichtheit prüfen.
3.5 Einbaurichtlinien für flexible Verbindungsschläuche
| DN Schlauch D | außen | PN | Rmin |
| 8 mm 12 mm 20 | bar 27 mm |
Achten Sie auf ausreichenden Potentialausgleich! Der zulässige Biegeradius R_min = 27 mm darf nicht unterschritten werden, sowohl bei Transport, Montage als auch im eingebauten Zustand. Kann der Biegeradius nicht eingehalten werden, ist die Montageart zu ändern oder ein geeigneter Schlauch zu wählen.
Entnehmen Sie die Mindestlänge der Tabelle.
| L_ | L_ = 90^ L | _min = 180^ L | _min = 360^ |
| 60 mm 140 mm | 180 mm 260 mm |
Bei gebogener Verlegung muss genügend Schlauchlänge zur Bildung eines offenen Bogens vorhanden sein, da sonst der Schlauch an den Anschlüssen abknickt und zerstört wird.
Unter Druck bzw. bei Wärme kann es zu einer geringfügigen Längenänderung des Schlauches kommen.
Bauen Sie gerade verlegte Schlauchleitungen so ein, dass Längenveränderungen abgefangen werden. Die flexible Verbindung darf auf keinen Fall verdreht oder abgeknickt werden.
Der Schlauch darf sowohl bei der Montage als auch im Betrieb durch keinerlei von außen einwirkende Zug- oder Druckbeanspruchung belastet werden.
Ziehen Sie starre Anschlüsse (Außengewinde) nach der Befestigung des zweiten Anschlusses nicht weiter an, da der Schlauch sonst verdreht wird und Beschädigungen am Schlauch auftreten können.
3.6 Elektrischer Anschluss

Gefahr! Lebensgefahr durch Stromschlag an spannungsführenden Zuleitungen und Anschlüssen!
- Schalten Sie die Stromzufuhr ab, bevor Sie das Gerät anschließen.
Beachten Sie die nationalen Vorschriften der örtlichen Elektroversorgungsunternehmen sowie die Angaben auf dem Typenschild.
Das Gerät (außer VED H 3/1) ist mit einer Netzleitung ausgestattet und muss über eine Geräteanschlussdose fest angeschlossen werden, siehe Stromlaufplan (Abb 3.6). Dieser Anschluss muss bauseits allpolig über eine Trenn-
vorrichtung mit mindestens 3 mm Kontaktöffnung abschaltbar sein, z. B. über Sicherungen.
Schließen Sie das Gerät an den Schutzleiter an. Der Querschnitt der Zuleitung muss der Leistung entsprechend dimensioniert sein, siehe Technische Daten (→ Kap. 9).
Montieren Sie zur Absicherung des Gerätes ein Sicherungselement für Leitungsschutz mit einem dem Gerätenennstrom angepassten Auslösestrom.
Der Typ VED H 3/1 (3,5 kW) wird werkseitig mit Netzleitung und Schutzkontaktstecker geliefert.
Stellen Sie sicher, dass die Zuleitung zur Schutzkontaktsteckdose ausreichend dimensioniert ist und die Steckdose an den Schutzleiter angeschlossen ist.
Die Steckdose muss frei zugänglich sein.
3 Installation
4 Gerät in Betrieb nehmen

1 Sicherheitstemperaturbegrenzer
2 Differenzdruckschalter
3 Heizelement
4 Gerät in Betrieb nehmen
4.1 Gerät blasenfrei zapfen
Als Abschluss der Installation und nach jeder Entleerung müssen Sie wie folgt vorgehen:
Das Gerät muss vom Stromnetz getrennt sein (Sicherung ausschalten).
- Öffnen Sie das Kaltwasser-Absperrventil.
Zapfen Sie das Gerät blasenfrei, indem Sie bei spannungslosem Gerät das Warmwasser-Zapfventil mehrfach öffnen und schließen.
- Schalten Sie die Netzsicherung wieder ein.

Vorsicht! Beschädigungsgefahr durch Trockenbrand!
Wenn sich das Gerät in entleertem Zustand einschaltet, können die Heizdrähte durch Trockenbrand beschädigt werden.
- Schalten Sie das Gerät vor jeder Entleerung spannungsfrei.
4.2 Wassertemperatur einstellen

Gefahr!
Lebensgefahr durch Stromschlag an spannungsführenden Teilen!
Im Inneren des Gerätes befinden sich offene, spannungsführende Teile.
- Schalten Sie die Stromzufuhr ab, bevor Sie das Gerätegehäuse öffnen.

Vorsicht!
Beschädigungsgefahr durch austretendes Wasser!
Wenn Sie die Justierschraube (1) zu weit herausdrehen, kann es zum Wasseraustritt kommen.
Die Justierschraube nicht über die umlaufende Kerbe hinaus herausdrehen.
Die maximal erreichbare Temperatur und die maximale Durchflussmenge sind von den örtlichen Gegebenheiten abhängig. Um bei niedrigen Einlauftemperaturen noch eine komfortable Auslauftemperatur bzw. bei hohen Einlauftemperaturen eine grosse Durchflussmenge zu erzie- len, kann der Durchfluss an der Justierschraube (1) eingestellt werden.

Abb. 4.1 Justlerschraube für die Wassertemperatur
- Öffnen Sie das Gerätegehäuse.
- Stellen Sie an der Justierschraube (1) die gewünschte Durchflussmenge ein.
▶ Schließen Sie das Gerätegehäuse. - Schalten Sie die Sicherung wieder ein.
4 Gerät in Betrieb nehmen
5 Inspektion und Wartung
4.3 Gerätefunktion prüfen
Vor der Übergabe an den Benutzer überprüfen Sie das ordnungsgemäße Funktionieren des miniVED.
4.4 Übergabe an den Betreiber
Der Betreiber des Geräts muss über die Handhabung und Funktion seines miniVED unterrichtet werden.
Übergeben Sie dem Betreiber diese Anleitung zur Aufbewahrung.
Gehen Sie die Bedienungsanleitung mit dem Betreiber durch und beantworten Sie gegebenenfalls seine Fragen.
Weisen Sie den Betreiber auf die Sicherheitshinweise hin, die er beachten muss. Insbesondere soll er die Gefahr des Trockenbrandes kennen.
Weisen Sie den Betreiber auf die Notwendigkeit einer regelmäßigen Inspektion/Wartung der Anlage hin (Inspektions-/Wartungsvertrag).
5 Inspektion und Wartung
5.1 Wartung
Eine Funktions- und Sichtprüfung des Gerätes muss alle drei Jahre erfolgen. Diese darf nur durch einen anerkannten Fachhandwerker durchgeführt werden. Bei stark kalkhaltigem Wasser ist eventuell eine häufigere Entkalkung erforderlich. Außerdem muss bei stark schwebstoffhaltigem Wasser das Wassersieb im Kaltwasseranschlussstück häufiger gereinigt werden.

Gefahr!
Lebensgefahr durch Stromschlag an spannungsführenden Zuleitungen und Anschlüssen!
Bei allen Reparatur- und Wartungsarbeiten muss das Gerät vom Stromnetz getrennt werden (spannungsfrei schalten).
- Schalten Sie immer zuerst die Stromzufuhr ab.
Falls eine komplette Entkalkung notwendig ist, schließen Sie eine Entkalkungspumpe zwischen Kalt- und Warmwasseranschluss an. Das Gerät muss nach dem Entkalken gründlich mit Wasser durchgespült und anschließend blasenfrei gezapft werden (→ Kap. 4.1).
Inspektion und Wartung 5
Störungen erkennen und beheben 6

Vorsicht!
Beschädigungsgefahr durch Undichtigkeiten!
Wenn das Wassersieb im Kaltwasseranschluss nicht korrekt sitzt, kann das zu Undichtigkeiten führen.
- Achten Sie auf korrekten Sitz des Wassersiebes im Kaltwasseranschluss.
Wenn das Anschlusskabel beschädigt ist, muss es von einem Fachhandwerker ersetzt werden, um Gefahren zu vermeiden.
5.2 Ersatzteile
Eine Übersicht über die verfügbaren Original Vaillant Ersatzteile erhalten Sie
- bei Ihrem Großhändler (Ersatzteilkatalog, gedruckt oder auf CD-ROM)
- im Vaillant FachpartnerNET (Ersatzteil-Service) unter http://www.vaillant.com/.
6 Störungen erkennen und beheben
Die nachfolgend aufgeführten Störungen dürfen nur von einem qualifizierten Fachhandwerker behoben werden.
- Verwenden Sie für Reparaturen nur Original Vaillant Ersatzteile.
Überzeugen Sie sich vom richtigen Einbau der Teile sowie von der Einhaltung ihrer ursprünglichen Lage und Richtung.
Vor dem Ausbau wasserführender Teile müssen Sie die Anschlüsse an Kaltwasser- und Warmwasser-Anschlussstück lösen und das Gerät leerlaufen lassen.
6 Störungen erkennen und beheben
6.1 Störungen, mögliche Ursachen und Abhilfe
| Problem mögliche | Ursache Abhilfe | |
| Es kommt kein Wasser Wasser | zufuhr versperrt Hauptwasserhahn und Eckventil aufdrehen | |
| Es kommt weniger Wasser als erwartet | Strahlregler fehlt Spezial-Strahlregler montieren | |
| Wasserdruck zu gering Fließwasserdruck prüfen | ||
| Verschmutzungen | Schmutz im Filtersieb, im Eckventil/in der Armatur entfernen/ Technische Daten prüfen | |
| Das Gerät schaltet sich ein und aus | Wasserdruck schwankt, zu geringer Durchfluss | Verschmutzungen entfernen/Wasserdruck erhöhen, andere Zapfstellen schließen, Eckventil weniger drosseln |
| Obwohl das Gerät hörbar schaltet, bleibt das Wasser kalt | Elektroanschluss nicht in Ordnung Elektroanschluss prüfen | |
| Sicherung ist ausgelöst, Sicherheitstemperaturbegrenzer hat sich ausge-löst | Nach Fehlerbeseitigung Sicherung einschalten oder Sicherheitstemperaturbegrenzer entriegeln | |
| Heizwendel defekt Gerät tauschen | ||
| Das Gerät schaltet nicht hörbar ein und das Wasser bleibt kalt | Wasseranschlüsse vertauscht Installation überprüfen | |
| Fließwasserdruck zu gering | Wassermengeneinstellung prüfen, Eckventil weniger drosseln, Strahlregler einsetzen, Wasserdruck prüfen | |
| Verschmutzungen Verschmutzungen im Zu- oder Auslauf beseitigen | ||
| Die Wassertemperatur schwankt | Wasserdruck schwankt Fließwasserdruck stabilisieren | |
| elektrische Spannung schwankt Spannung prüfen | ||
| Die Warmwassertemperatur ist zu niedrig | Durchfluss zu hoch oder Einlauftempe-ratur zu niedrig | Wassermengeneinstellung vornehmen |
| Leistungsaufnahme zu niedrig | Temperatur- und Mengenmessung mit technischen Daten vergleichen/Spannung prüfen | |
Tab. 6.1 Störungsbehebung
16 Installationsanleitung miniVED 0020096609_01
Störungen erkennen und beheben 6
6.2 Sicherheitstemperaturbegrenzer entriegeln

Gefahr!
Lebensgefahr durch Stromschlag an spannungsführenden Teilen!
Im Inneren des Gerätes befinden sich offene, spannungsführende Teile.
- Schalten Sie die Stromzufuhr ab, bevor Sie das Gerätegehäuse öffnen.
- Öffnen Sie das Gerätegehäuse.

Abb. 6.1 Lage des Sicherheitstemperaturbegrenzers
- Entriegeln Sie den Sicherheitstemperaturbegrenzer (1).
▶ Schließen Sie das Gerätegehäuse.
▶ Schalten Sie die Sicherung wieder ein.
7 Kundendienst und Garantie 8 Recycling und Entsorgung
7 Kundendienst und Garantie
7.1 Werkskundendienst
Vaillant Werkskundendienst
0 18 05/999-150
(0,14 €/Min. aus dem deutschen Festnetz, abweichende Preise für Mobilfunkteilnehmer. Ab 01.03.2010 Mobilfunkpreis max. 0,42 €/Min.)
7.2 Herstellergarantie
Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Gerätes räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein.
Garantiearbeiten werden grundsätzlich nur von unserem Werkskundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.
8 Recycling und Entsorgung
Sowohl das Gerät als auch die zugehörige Transportverpackung bestehen zum überwiegenden Teil aus recyclefähigen Rohstoffen.
8.1 Gerät

Ist das Vaillant Gerät mit diesem Zeichen gekennzeichnet (Typenschild), dann gehört es nach Ablauf der Nutzungsdauer nicht in den Hausmüll.
Sorgen Sie in diesem Fall dafür, dass das Vaillant Gerät nach Ablauf der Nutzungsdauer einer ordnungsgemäßen Entsorgung zugeführt werden. Da dieses Vaillant Gerät nicht unter das Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz-ElektroG) fällt, ist eine kostenlose Entsorgung bei einer kommunalen Sammelstelle nicht vorgesehen.
8.2 Verpackung
Die Entsorgung der Transportverpackung übernimmt der Fachhandwerksbetrieb, der das Gerät installiert hat.
9 Technische Daten
| Einheit VED H 3/1 VED H 4/1 VED H 6/1 | ||||
| Zur Versorgung einer Zapfstelle | 1) | |||
| Bauform Gerät für Untertisch-Wandmontage | ||||
| Ausstattung Blankdraht-Heizwendel | ||||
| Nenninhalt I 0,2 | ||||
| Abmessungen (Breite/Höhe/Tiefe) mm 186/131/78 | ||||
| Gewicht mit Wasserfüllung kg 1,3 | ||||
| max. Warmwassermenge bei ΔT = 25 K | l/min 2,0 | 2,5 | 3,3 | |
| Ein-/Ausschaltwassermenge | l/min | 1,6/1,2 | 1,8/1,4 | 2,1/1,7 |
| mind. erforderlicher Leiterquerschnitt | mm2 | 1,5 | 2,5 2,5 | |
| optimaler Betriebsdruck | bar | 2 - 4 | ||
| max. Betriebsüberdruck | bar | 10 | ||
| Nennspannung | V | 1/N/PE .. 230 V | ||
| Frequenz | Hz | 50 | ||
| Nennleistung | kW | 3,5 4,4 5,7 | ||
| Nennstrom | A | 15 | 19 | 25 |
| Mindest-Wasserwiderstand bei 15 °C | Ω cm | ≥ 800 | ||
| Sicherheit | entspricht den nationalen Sicherheitsbestimmungen, funkentstört, netzrückwirkungsfrei | |||
| Schutzart | IP 24 | |||
| Schutzklasse nach VDE | 1 | |||
1) geschlossenes Gerät (druckfest)
Tab. 9.1 Technische Daten
Za korisnika
Upute za rukovanje
