| Produkttyp | Elektro-Durchlauferhitzer |
| Modell | electronicVED exclusiv |
| Marke | Vaillant |
| Leistungsstufen | 18 kW, 21 kW, 24 kW, 27 kW (je nach Version) |
| Spannung | 400 V~ 50 Hz (3 PE) |
| Schutzart | IP25 |
| Max. Betriebsdruck | 1 MPa (10 bar) |
| Wasserqualität (min. Leitfähigkeit) | ≥ 900 Ω·cm |
| Temperaturbereich | 20 °C bis 60 °C (einstellbar) |
| Display | Digital, hintergrundbeleuchtet |
| eco-Funktion | Begrenzung auf 8 l/min |
| Verbrühschutz | Maximaltemperatur einstellbar (43 °C empfohlen), Komforttemperatur |
| Fernbedienung | Optional, batteriebetrieben (AA) |
| Tastensperre | Ja |
| Energieverbrauchsanzeige | Ja (kWh) |
| Volumenstromanzeige | Ja (l/min) |
| Gespeicherte Temperaturen | 4 Speicherplätze (MEMO 1-4) |
| Installation | Nur durch Fachhandwerker |
| Wartung | Jährliche Inspektion, zweijährliche Wartung |
| Garantie | Herstellergarantie bei Installation durch Fachhandwerker |
| Reinigung | Feuchtes Tuch und lösungsmittelfreie Seife |
Häufig gestellte Fragen - electronicVED exclusiv VAILLANT
Benutzerfragen zu electronicVED exclusiv VAILLANT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Durchlauferhitzer und Warmwasserbereiter kostenlos im PDF-Format! Finden Sie Ihr Handbuch electronicVED exclusiv - VAILLANT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. electronicVED exclusiv von der Marke VAILLANT.
BEDIENUNGSANLEITUNG electronicVED exclusiv VAILLANT
Elektro-Durchlauferhitzer VED
DE, AT
Inhaltsverzeichnis
1 Sicherheit ....123 Recycling und Entsorgung.... 20
1.1 Handlungsbezogene Warnhinweise .3
1.2 Allgemeine Sicherheitshinweise......13 Garantie......20
1.3 Bestimmungsgemäße Verwendung .4
1.4 CE-Kennzeichnung 14 Kundendienst 21
2 Hinweise zur Dokumentation .....5 Stichwortverzeichnis..... 22
2.1 Mitgeltende Unterlagen beachten ...5
2.2 Unterlagen aufbewahren ....5
2.3 Gültigkeit der Anleitung ....5
2.4 Typenschild....5
3 Allgemeine Bedienung......6
3.1 Produkt in Betrieb nehmen ......6
3.2 Display 6
4 Display einstellen......8
4.1 Sprache....8
4.2 Beleuchtung 8
5 Temperaturen einstellen .....9
5.1 Wassertemperatur 9
5.2 Gespeicherte Temperaturen (MEMO 1 bis 4) ...... 10
5.3 Maximaltemperatur (Verbrühschutz)......11
5.4 Komforttemperatur (Verbrühschutz)....12
6 Weitere Funktionen aktivieren oder deaktivieren......13
6.1 eco-Funktion....13
6.2 Tastensperre .....13
6.3 Leistungsanzeige 14

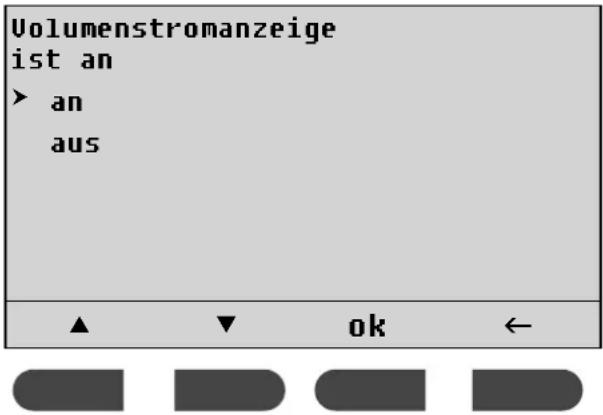

6.4 Volumenstromanzeige 15
7 Energie- und Wasserverbrauch anzeigen und zurücksetzen...... 16
8 Fernbedienung verwenden .....17
8.1 Batterien wechseln 18
9 Energiespartipps....18
10 Störungen 19
11 Wartung und Pflege 19
11.1 Wartung 19
11.2 Produkt pflegen....19
1 Sicherheit
1.1 Handlungsbezogene Warnhinweise
Klassifizierung der handlungsbezogenen Warnhinweise
Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:
Warnzeichen und Signalwörter
Gefahr!
unmittelbare Lebensgefahr oder Gefahr schwerer Personenschäden
Gefahr!
Lebensgefahr durch Stromschlag
Warnung!
Gefahr leichter Personenschäden
Vorsicht!
Risiko von Sachschäden oder Schäden für die Umwelt
1.2 Allgemeine Sicherheitshinweise
Installation, Inbetriebnahme, Wartung und Reparatur
Nur ein Fachhandwerksbetrieb darf das Produkt montieren, in Betrieb nehmen, warten und reparieren.
- Lassen Sie das Produkt durch einen Fachhandwerksbetrieb installieren.
Verletzungsgefahr und Risiko eines Sachschadens durch unsachgemäße oder unterlassene Wartung und Reparatur
- Versuchen Sie niemals, selbst Wartungsarbeiten oder Reparaturen an Ihrem Produkt durchzuführen.
▶ Lassen Sie Störungen und Schäden umgehend durch einen Fachhandwerker beheben. - Halten Sie die vorgegebenen Wartungs-intervalle ein.
Gefahr durch Fehlbedienung
Durch Fehlbedienung können Sie sich selbst und andere gefährden und Sachschäden verursachen.
- Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel „Sicherheit“ und die Warnhinweise.
Verbrühungsgefahr durch heißes Wasser
Die Auslauftemperatur an den Zapfstellen kann bis zu 60 °C betragen.
- Achten Sie bei der Benutzung des Produkts darauf, dass Sie sich nicht verbrühen.
- Wenn Sie sicher vor Verbrühung sein wollen, dann stellen Sie die Maximaltemperatur des Produkts auf 43 °C ein.
1.3 Bestimmungsgemäße Verwendung
Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Produkts und anderer Sachwerte entstehen.
Die Vaillant Elektro-Durchlauferhitzer electronicVED exclusiv dürfen nur zur Erwärmung von Trinkwasser verwendet werden.
Die Vaillant Elektro-Durchlauferhitzer electronicVED exclusiv sind nur für den Hausgebrauch innerhalb geschlossener und frostfreier Räume geeignet.
Die Vaillant Elektro-Durchlauferhitzer electronicVED exclusiv sind nicht für den Betrieb in Zirkulationsleitungen geeignet.
Die Verwendung des Vaillant Elektro-Durch-lauferhitzers electronicVED exclusiv in Fahrzeugen gilt als nicht bestimmungsgemäß.
Nicht als Fahrzeuge gelten solche Einheiten, die dauerhaft und ortsfest installiert sind (sog. ortsfeste Installation).
Die bestimmungsgemäße Verwendung beinhaltet:
- das Beachten der beiliegenden Betriebsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage - die Einhaltung aller in den Anleitungen aufgeführten Inspektions- und Wartungsbedingungen.
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Eine andere Verwendung als die in der vorliegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß.
Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung.
Achtung!
Jede missbräuchliche Verwendung ist untersagt.
1.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen werden.
2 Hinweise zur Dokumentation
2.1 Mitgeltende Unterlagen beachten
- Beachten Sie unbedingt alle Betriebsanleitungen, die Komponenten der Anlage beiliegen.
2.2 Unterlagen aufbewahren
▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
| Typenbezeichnung Artikelnummer | |
| VED E 18/7 E 001000 | 7716 |
| VED E 21/7 E 001000 | 7717 |
| VED E 24/7 E 001000 | 7718 |
| VED E 27/7 E 001000 | 7719 |
2.1 Produktidentifizierung
2.4 Typenschild
Die Artikelnummer des Produkts ist Bestandteil der Serialnummer. Die Serialnummer können Sie dem Typenschild entnehmen. Das Typenschild befindet sich rechts neben dem Bedienfeld, unter der Ab deckung.
Vaillant
Vaillant GmbH Berghauser Straße 40 Remscheid / Germany
VED E 18/7 E
Serial-Nr.:
18 kW, 3 PE, 400V\~50Hz
1MPa (10bar); p15>= 900 Ω cm, IP 25
Bedienungs- und Installationsanleitung beachten!
Gerät muss an Schutzleiter angeschlossen werden!
Serial-Nr.
2.1 Typenschild (beispielhaft VEDE18/7E)
Symbole auf dem Typenschild
 | CE-Kennzeichnung |
 | Das VDE-GS-Zeichen bestätigt die Konformität mit der Norm und bestätigt die geprüfte Sicherheit |
 | Symbol für die Konformität mit der Norm für die elektromagnetische Verträglichkeit |
 | Nach Ablauf der Nutzungsdauer einer ordnungsgemäßen Ent sorgung zuführen (kein Hausmüll) |
 | Betriebs- und Installationsanleitung lesen |
 | Serialnummer (barcodiert und in Klarschrift).Die Ziffern 7 bis 16 bilden die Artikel-nummer des Produkts |
3 Allgemeine Bedienung
3.1 Produkt in Betrieb nehmen
Bedingung:
Die Verkleidung des Produkts ist geschlossen.
▶ Nehmen Sie das Produkt in Betrieb.
Bedingung:
Die Verkleidung des Produkts ist nicht geschlossen.
▶ Nehmen Sie das Produkt nicht in Betrieb.
Wenn Sie an einer Zapfstelle (Mischer oder separater Hahn) das Warmwasser aufdrehen, dann schaltet sich das Produkt automatisch ein und erwärmt das Trinkwasser.
Gefahr!
Verbrühungsgefahr durch heißes Wasser
Die Auslauftemperatur an den Zapfstellen kann bis zu 60 °C betragen.
- Achten Sie bei der Benutzung des Produkts darauf, dass Sie sich nicht verbrühen.
- Wenn Sie sicher vor Verbrühung sein wollen, dann stellen Sie die Maximaltemperatur des Produkts auf 43 °C ein
(→ Kap. 5.3).
3.1 Display
Sie können eine Auslauftemperatur zwischen 20 °C und 60 °C einstellen.
- Wenn Ihnen die Temperatur zu niedrig ist, dann drücken Sie so oft die Taste + (1), bis die gewünschte Temperatur erreicht ist.
- Wenn Ihnen die Temperatur zu hoch ist, dann drücken Sie so oft die Taste – (2), bis die gewünschte Temperatur erreicht ist.
3.2 Display

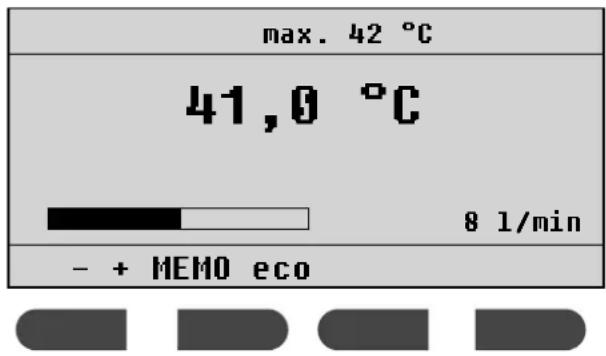

Im Betriebszustand zeigt das Display in der mittleren Zeile die gewählte Wassertemperatur an. Werksseitig ist die Wassertemperatur auf 42 °C eingestellt.
Gleichzeitig zeigt das Display in der obersten Zeile die maximale Wassertemperatur an. Sie können die Maximaltemperatur frei zwischen 20 °C und 60 °C einstellen.
Sie haben zwei Möglichkeiten zur Temperatureinstellung:
- Stellen Sie die Wassertemperatur über die Tasten +/- ein (Manuelle Einstellung). oder
- Stellen Sie die Wassertemperatur über die Taste MEMO ein (Auswahl einer gespeicherten Temperatur).
3.2.1 Tastenkombinationen im Display
| Tastenkombination | Ergebnis |
MEMO und eco gleichzeitig drücken  | Hauptmenü zum Einstellen der Grundfunktionen wie Verbrühschutz, Spracheinstellung und Energieverbrauch |
MEMO länger als drei Sekunden drücken | Fachhandwerkermenü zum Deaktivieren der Fernbedienung und Aufrufen von Produktdaten |
- und + gleichzeitig länger als drei Sekunden drücken  | Tastensperre ist aktiviert. Zum Aufheben der Sperre erneut - und + länger als drei Sekunden drücken |
3.1 Tastenkombinationen

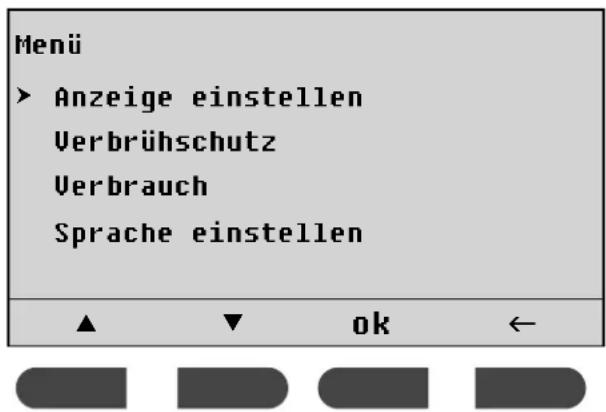

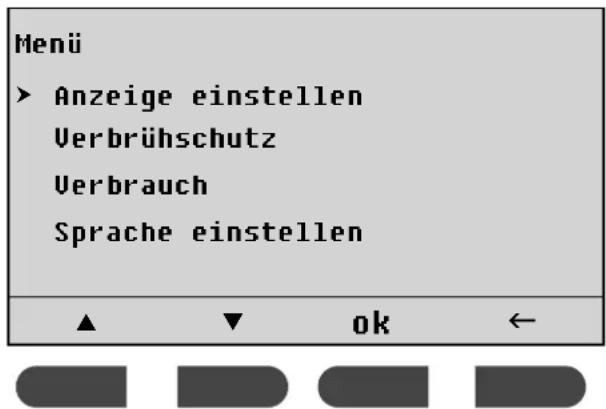

3.2.2 Hauptmenü aufrufen
Vom Hauptmenü aus können Sie alle Grund- einstellungen für das Produkt vornehmen.
- Drücken Sie gleichzeitig die Taste REMO und eco.
▶ Um wieder in die Temperaturanzeige zu gelangen, drücken Sie kurz die Taste ←.
3.2.3 Zur Temperaturanzeige wechseln
Mit der Taste ← gelangen Sie von allen Menüs aus schrittweise zurück.
- Drücken Sie so oft die Taste ←, bis das Display wieder die aktuelle Temperatur anzeigt.
4 Display einstellen
4.1 Sprache

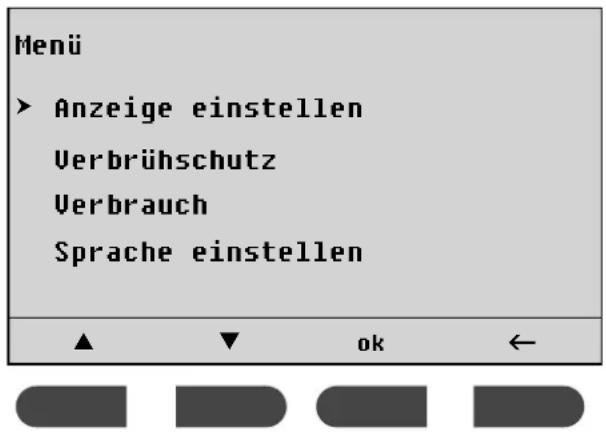

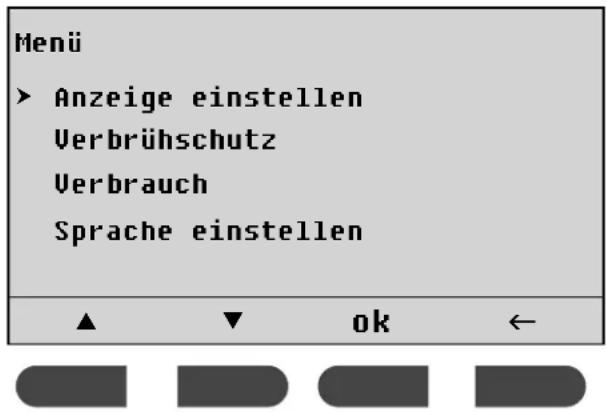

- Drücken Sie gleichzeitig die Tasten MEMO und eco.
Der Cursor ▶ steht neben dem Menüpunkt Anzeige einstellen.
- Drücken Sie 3-mal ▼. Der Cursor steht neben dem Menüpunkt Sprache einstellen.
Drücken Siek.
Der Cursor steht neben der aktuellen Sprache.
▶ Drücken Sie ▲ bzw. ▼, um die Sprache zu ändern.
▶ Bestätigen Sie die Auswahl mittk.

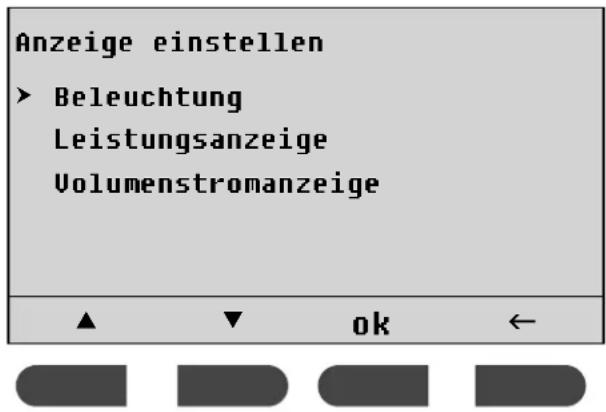

4.2 Beleuchtung
- Drücken Sie gleichzeitig die Tasten MEMO und eco.
Der Cursor steht neben dem Menüpunkt Anzeige einstellen.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt Beleuchtung.
Drücken Siek.
Folgende Einstellungen für die Beleuchtung sind möglich:
| an | Die Displaybeleuchtung ist dauerhaft eingeschaltet. |
| aus | Die Displaybeleuchtung ist dauerhaft ausgeschaltet. |
| auto | Beim Zapfen von Warmwasser schaltet sich die Displaybeleuchtung automatisch ein.Auch beim Drücken einer Taste schaltet sich die Displaybeleuchtung automatisch ein. Wenn längere Zeit keine Taste gedrückt wird, dann schaltet sich die Displaybeleuchtung automatisch wieder aus. |
▶ Drücken Sie ▲ bzw. ▼, um die Art der Beleuchtung zu ändern.
▶ Bestätigen Sie die Auswahl mittk.
5 Temperaturen einstellen
5.1 Wassertemperatur
Sie können die Wassertemperatur manuell in Schritten zu jeweils einem halben Grad Celsius nach oben oder unten verändern. Der wählbare Temperaturbereich liegt zwischen 20 °C und 60 °C.
- Um die Wassertemperatur zu erhöhen, drücken Sie die Taste +.
- Um die Temperatur zu verringern, drücken Sie die Taste –.
5.2 Gespeicherte Temperaturen (MEMO 1 bis 4)
Die Memo-Funktion dient der schnellen Umstellung der aktuellen Warmwasser-temperatur. Sie können aus vier gespeicherten Wunschtemperaturen eine auswählen.
- Drücken Sie die TasMEMO.
- Drücken Sie die Taste mit Ihrer Wunschtemperatur, z. BM3.
Die gespeicherte Wunschtemperatur ist ausgewählt.
Sie können die gespeicherten Temperaturen jederzeit ändern. Beachten Sie, dass Sie keine höheren Temperaturen einstellen können, als die Maximaltemperatur (→ Kap. 5.3).
- Wenn Sie eine gespeicherte Wunschtemperatur ändern wollen, dann drücken Sie die Taste mit Ihrer Wunschtemperatur für drei Sekunden, z. B. M3.
Das Display zeigt die aktuell gespeicherte Wunschtemperatur (hier: 38,0 °C) und den Speicherplatz (hier: Memory 3) an.
- Ändern Sie die Wunschtemperatur mit den Tasten + und -.
- Um die Wunschtemperatur zu speichern, drücken Sie die Taste sichern.
- Um die Memo-Funktion zu verlassen, drücken Sie die Taste ←.
Wenn Sie die Wunschtemperatur verändert, aber nicht gespeichert haben, dann wird diese Änderung beim Verlassen der Memo-Funktion verworfen. Die bisherige Wunschtemperatur bleibt erhalten.
5.3 Maximaltemperatur (Verbrühschutz)
Gefahr! Verbrühungsgefahr durch heißes Wasser
Die Auslauftemperatur an den Zapfstellen kann bis zu 60 °C betragen.
- Achten Sie bei der Benutzung des Produkts auf die Gefahr der Verbrühung durch hohe Aus-lauftemperaturen.
- Wenn Sie sicher vor Verbrühung sein wollen, dann stellen Sie das Produkt auf maximal 43 °C ein.
Werksseitig ist der Verbrühschutz deaktiviert.

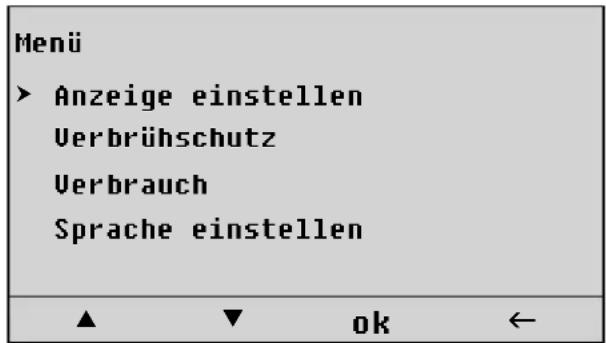

- Drücken Sie gleichzeitig die Taste MEMO und eco.
Der Cursor steht neben dem Menüpunkt Anzeige einstellen.

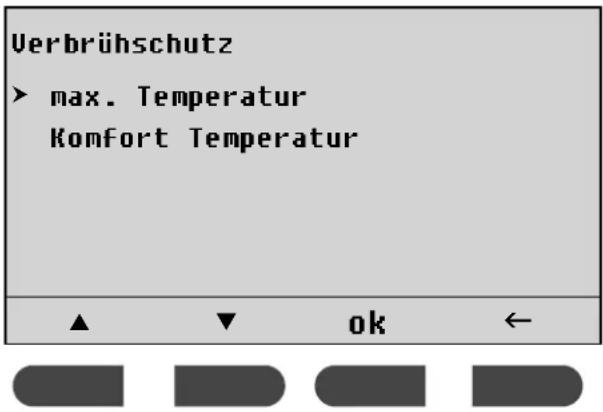

- Drücken Sie ▼. Der Cursor steht neben dem Menüpunkt Verbrühschutz.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt max. Temperatur.

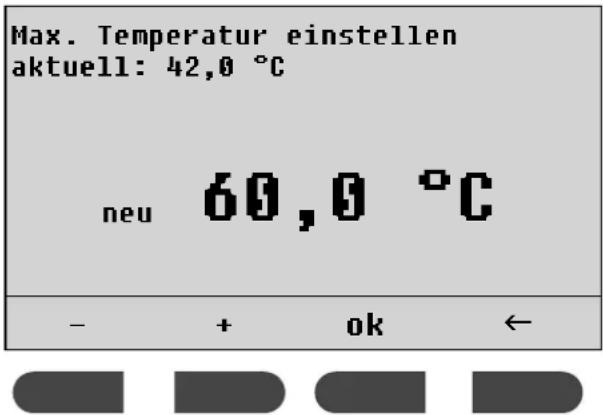

Drücken Siek.
- Um die Maximaltemperatur zu erhöhen, drücken Sie die Taste +.
- Um die Maximaltemperatur zu verringern, drücken Sie die Taste –.
▶ Bestätigen Sie die Auswahl mõk.
- Drücken Sie so oft die Taste ←, bis das Display wieder die aktuelle Temperatur anzeigt.
Gleichzeitig zeigt das Display in der obersten Zeile die eingestellte Maximal-temperatur an.
Sie können keine höhere Wasser-temperatur als die eingestellte Maximaltemperatur anfordern.

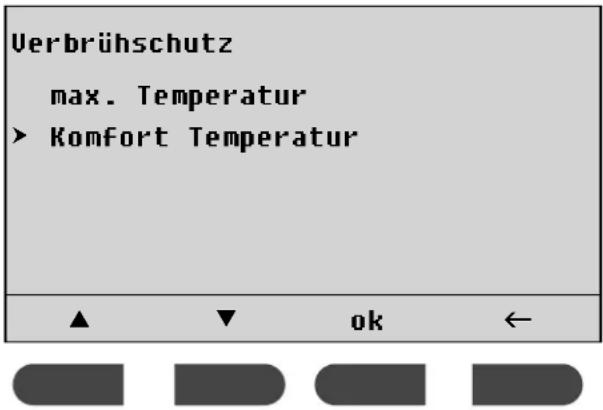

5.4 Komforttemperatur (Verbrühschutz)
Die Komforttemperatur ermöglicht Ihnen eine kurzzeitige Entnahme von heißem Wasser, ohne dass Sie die eingestellte Temperatur dauerhaft verändern müssen.
Nach dem Ende der Zapfung stellt das Produkt die Komforttemperatur automatisch zurück und erhöht so den Verbrühschutz nach einer gelegentliche Heißwasserentnahme.
Gefahr! Verbrühungsgefahr durch heißes Wasser
Nach dem automatischen Zurückstellen der Komforttemperatur zeigt das Display wieder die zuvor eingestellte Temperatur an. In den Rohrleitungen kann sich jedoch noch heißes Wasser befinden.
- Achten Sie nach der Entnahme von heißem Wasser per Komforttemperatur darauf, dass Sie sich nicht ver brühen.
- Drücken Sie gleichzeitig die Taste MENO und eco.
Der Cursor steht neben dem Menüpunkt Anzeige einstellen.
▶ Drücken Sie ▼.
Der Cursor steht neben dem Menüpunkt
Verbrühschutz.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt max. Temperatur.
▶ Drücken Sie 1-mal ▼.
Der Cursor steht neben dem Menüpunkt Komfort Temperatur.
▶ Drücken Siek.
- Um die Komforttemperatur zu erhöhen, drücken Sie die Taste +.
- Um die Komforttemperatur zu verringern, drücken Sie die Taste –.
- Um die Komforttemperatur zu deaktivieren, drücken Sie so oft die Taste –, bis das Display -- °C anzeigt.
▶ Bestätigen Sie die Auswahl mök.
- Drücken Sie so oft die Taste ←, bis das Display wieder die aktuelle Temperatur anzeigt.
Komforttemperatur anwählen
- Drücken Sie kurz die Tastenkombination +/-
Wenn Sie innerhalb der nächsten 30 Sekunden kein Wasser zapfen, dann wird die Komforttemperatur automatisch abgewählt.
Wenn Sie innerhalb der nächsten 30 Sekunden Wasser zapfen, dann wird das Wasser auf die Komforttemperatur erhitzt. Nach dem Ende der Zapfung ist die Komforttemperatur nicht mehr angewählt.
6 Weitere Funktionen aktivieren oder deaktivieren
6.1 eco-Funktion
Die eco-Funktion dient der Wasser- und Energieersparnis. Ist die eco-Funktion aktiviert, dann wird der Wasserdurchfluss auf acht Liter pro Minute begrenzt.
- Um dieco-Funktion zu aktivieren, drücken Sie die Taste eco.
Das Display zeigt oben rechts an, wenn die eco-Funktion aktiviert ist.
- Um dieco-Funktion zu deaktivieren, drücken Sie erneut die Taste eco.
6.2 Tastensperre
Bei aktivierter Tastensperre sind die Tasten funktionslos. Alle Funktionen sind gesperrt.
- Um die Tastensperre zu aktivieren, drücken Sie gleichzeitig die beiden Tasten + und – länger als drei Sekunden.
- Um die Tastensperre zu deaktivieren, drücken Sie erneut gleichzeitig die beiden Tasten + und – länger als drei Sekunden.
6.3 Leistungsanzeige
- Drücken Sie gleichzeitig die Tasten MEMO und eco.
Der Cursor steht neben dem Menüpunkt Anzeige einstellen.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt Beleuchtung.
Drücken Sie ▼.
Der Cursor steht neben dem Menüpunkt Leistungsanzeige.
Drücken Siek.
- Um die Leistungsanzeige zu aktivieren oder zu deaktivieren, drücken Sie ▲ oder
▼.
▶ Bestätigen Sie die Auswahl mõk.
Wenn Sie bei aktivierter Leistungsanzeige Wasser zapfen, dann zeigt das Display die aktuelle Verbrauchsleistung in Kilowatt an.
Beispiel:
6.4 Volumenstromanzeige
- Drücken Sie gleichzeitig die Tasten MEMO und eco.
Der Cursor steht neben dem Menüpunkt Anzeige einstellen.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt Beleuchtung.
▶ Drücken Sie 2-mal ▼.
Der Cursor steht neben dem Menüpunkt Volumenstromanzeige.
Drücken Siek.
▶ Um die Volumenstromanzeige zu aktivieren oder zu deaktivieren, drücken Sie ▲ oder ▼.
▶ Bestätigen Sie die Auswahl mõk.
Wenn Sie bei aktivierter Volumenstromanzeige Wasser zapfen, dann zeigt das Display den aktuellen Volumenstrom in Litern pro Minute an.
Beispiel:
7 Energie- und Wasserverbrauch anzeigen und zurücksetzen
Das Produkt ist kein geeichtes Messgerät. Durch Bauteil-Toleranzen können die angezeigten Werte von den realen Werten abweichen.
Die Anzeige von Verbrauchsdaten ist rechtlich nicht zur Erstellung oder zum Vergleich von Verbrauchskostenabrechnungen geeignet.
- Drücken Sie gleichzeitig die Taste HEMO und eco.
Der Cursor steht neben dem Menüpunkt Anzeige einstellen.
▶ Drücken Sie 2-mal ▼.

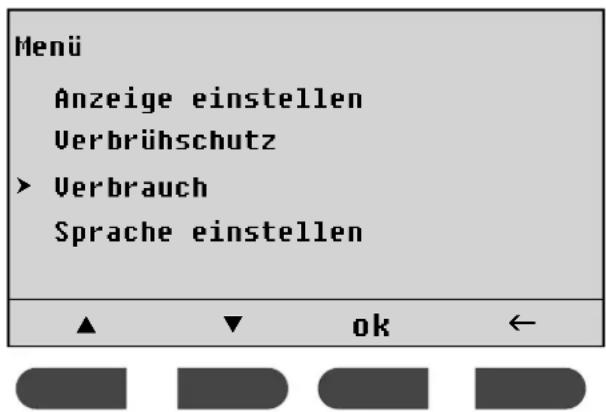

Der Cursor steht neben dem Menüpunkt Verbrauch.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt Energieverbrauch.
- Um den Energieverbrauch in Kilowattstunden oder den Wasserverbrauch in Litern über einen bestimmten Zeitraum anzuzeigen, drücken Sie ▲ oder ▼.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt Seit Reset.
Das obige Bild zeigt beispielhaft, für welche Zeiträume Sie den Energieverbrauch an zeigen können. Die möglichen Zeiträume für den Wasserverbrauch sind identisch.
Sie können den Energie- oder Wasserverbrauch anzeigen
- seit dem letzten Zurücksetzen in den Lieferzustand (Seit Reset)
- seit dem letzten Monat (Die letzten 30 Tage)
-
seit dem letzten Jahr (Die letzten 365 Tage)
-
Um einen bestimmten Zeitraum auszuwählen, drücken Sie ▲ bzw. ▼.
Drücken Siek.
Anzeige zurücksetzen
- Im Menü Verbrauch wählen Sie entweder Energieverbrauch oder Wasserverbrauch.
Drücken Siek.
Der Cursor steht neben dem Menüpunkt Seit Reset.
Drücken Siek.
Das obige Bild zeigt beispielhaft, wie Sie den Energieverbrauch zurücksetzen können. Sie können den Wasserverbrauch auf die gleiche Weise zurücksetzen.
- Drücken Sie die TasReset.
Die Anzeige des Verbrauchs wird auf 0 zurück gesetzt.
8 Fernbedienung verwenden
Wenn Sie das Produkt mit Hilfe der Fernbedienung steuern, dann werden alle Funktionen genau so aktiviert, abgerufen und eingestellt, wie am fest eingebauten Display (→ Kap. 3 bis 7).
- Wenn Sie die Fernbedienung in Betrieb nehmen wollen, dann nehmen Sie die Fernbedienung aus der Verpackung.
Batterien sind ab Werk eingelegt. Die Fernbedienung ist ab Werk mit dem Produkt synchronisiert.
Der Wechsel der Batterien ist im Beiblatt der Fernbedienung und in dieser Betriebsanleitung beschrieben (→ Kap. 8.1).
- Um Einstellungen am Produkt vorzunehmen, drücken Sie eine beliebige Taste an der Fernbedienung.
Wenn Sie Temperaturen verändern, dann werden diese Veränderungen sowohl an der Fernbedienung als auch am Produkt angezeigt.
Andere Einstellungen, z.B. die Sprache, werden nicht synchronisiert, sondern Sie können die Einstellungen getrennt sowohl an der Fernbedienung als auch am Produkt vornehmen.
8.1 Batterien wechseln
Wenn das Display der Fernbedienung keine Informationen mehr anzeigt, dann sind die Batterien leer.
- Ersetzen Sie leere Batterien umgehend. - Verwenden Sie ausschließlich Batterien vom Typ AA.
Sie können auch wieder aufladbare Batterien vom Typ NiCd oder NiMH verwenden (ebenfalls vom Typ AA).
8.1 Batteriewechsel an der Fernbedienung

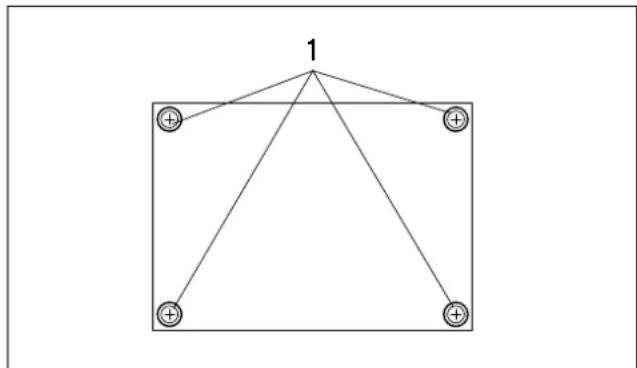

- Lösen Sie die vier Schrauben (1) auf der Rückseite der Fernbedienung.
▶ Öffnen Sie die Rückseite.
▶ Ersetzen Sie zwei Batterien (Typ AA).
Vorsicht! Möglicher Wasserschaden an der Fernbedienung
Die Fernbedienung ist nur wasser- dicht, wenn die Gummidichtung in der Rückseite korrekt eingelegt ist.
- Achten Sie darauf, dass die Gummidichtung korrekt eingelegt ist.
- Schrauben Sie die Vorder- und Rückseite der Fernbedienung zusammen.
9 Energiespartipps
Sie können dazu beitragen, Energie zu sparen, wenn Sie die folgenden Tipps und Informationen berücksichtigen:
Angemessene Warmwassertemperatur
Das Wasser sollte nur so weit aufgeheizt werden, wie es für den Gebrauch notwendig ist. Jede weitere Erwärmung führt zu unnötigem Energieverbrauch. Das bedeutet:
- Aktivieren Sie die eco-Funktion (Taste eco drücken).
Der Wasserverbrauch wird auf acht Liter pro Minute begrenzt.
- Stellen Sie nur die Temperatur ein, die Sie benötigen.
- Mischen Sie nicht unnötig kaltes Wasser zu.
10 Störungen
Gefahr! Lebensgefahr durch Strom- schlag
Spannungsführende Leitungen und Anschlüsse können zu lebensgefährlichem Stromschlag führen.
▶ Nehmen Sie keinesfalls die Verkleidung ab.
▶ Versuchen Sie keinesfalls, das Produkt selbst zu reparieren.
Es gibt keine Störungen am Produkt, die Sie selbst beheben können.
- Informieren Sie bei allen Störungen des Produkts umgehend Ihren Fachhandwerksbetrieb.
11 Wartung und Pflege
11.1 Wartung
Voraussetzung für dauernde Betriebsbereitschaft und -sicherheit, Zuverlässigkeit und hohe Lebensdauer des Produkts sind eine jährliche Inspektion und eine zweijährliche Wartung des Produkts durch einen Fachhandwerker.
11.2 Produkt pflegen
Vorsicht! Risiko von Sachschäden durch ungeeignete Reinigungsmittel!
▶ Verwenden Sie keine Sprays, keine Scheuermittel, Spülmittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.
- Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.
12 Recycling und Entsorgung
▶ Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat.
Wenn das Produkt mit diesem Zeichen gekennzeichnet ist (siehe Typenschild), dann gehört das Produkt nach Ablauf der Nutzungsdauer nicht in den Hausmüll.
- Entsorgen Sie das Produkt und ggf. enthaltene Batterien in diesem Fall nicht über den Hausmüll.
▶ Geben Sie stattdessen das Produkt und ggf. die Batterien an einer Sammelstelle für Batterien und Elektro- oder Elektronikaltgeräte ab.
13 Garantie
Deutschland und Österreich
Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb.
Dem Eigentümer des Geräts räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein. Garantie-arbeiten werden grundsätzlich nur von unserem Werkskundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.
14 Kundendienst
Vaillant Werkskundendienst Deutschland
018 06 99 91 50
(20 Cent/Anruf aus dem deutschen Festnetz, aus Mobilfunk max. 60 Cent/Anruf.)
Österreich
Vaillant Group Austria GmbH
Forchheimergasse 7
A-1230 Wien
Österreich
E-Mail: termin@vaillant.at
Internet:
http://www.vaillant.at/werks kundendienst/Telefon:
05 70 50-21 00 (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)
Der flächendeckende Werkskundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Werkskundendiensttechniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit.
Stichwortverzeichnis
A
Allgemeine Bedienung ....6
Allgemeine Sicherheitshinweise ....3
B
Beleuchtung einstellen 8
Bestimmungsgemäße Verwendung .....4
C
CE-Kennzeichnung......4
D
Display....6
Display einstellen ....8
E
eco-Funktion....13
Energiespartipps....18
Energie- und Wasserverbrauch 16
Entsorgung....20
F
Fernbedienung....17
G
Garantie 20
Gespeicherte Temperaturen 10
Gültigkeit der Anleitung ....5
H
Hauptmenü aufrufen ....7
K
Komforttemperatur anwählen ....13
Komforttemperatur einstellen ....12
Kundendienst....21
L
Leistungsanzeige 14
M
Maximaltemperatur einstellen .....11
Mitgeltende Unterlagen beachten ....5
P
Pflege....19
Produkt in Betrieb nehmen ......6
R
Recycling....20
s
Sicherheit ....3
Sprache einstellen ....8
Störungen....19
T
Tastenkombinationen im Display ....7
Tastensperre ....13
Temperaturen einstellen 9
Temperaturen gespeichert ....10
Typenschild 5
U
Unterlagen aufbewahren ....5
V
Volumenstromanzeige....15
W
Wartung....19
Wassertemperatur einstellen 9
Z
Zur Temperaturanzeige wechseln ....7
0020201975_00_DEAT_052014 - 12/05/2014
Vaillant Group Austria GmbH
Forchheimergasse 7 A-1230 Wien
Telefon 05 70 50-0 ■ Telefax 05 70 50-11 99
Telefon 05 70 50-21 00 (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)
info@vaillant.at termin@vaillant.at
www.vaillant.at www.vaillant.at/werkskundendienst/
Vaillant Deutschland GmbH & Co.KG
Berghauser Str. 40 D-42859 Remscheid
Telefon 021 91 18-0 Telefax 021 91 18-28 10
Vaillant Profi-Hotline 018 06 99 91 20 (20 Cent/Anruf aus dem deutschen Festnetz, aus Mobilfunk max. 60
Cent/Anruf.) Vaillant Werkskundendienst 018 06 99 91 50 (20 Cent/Anruf aus dem deutschen Festnetz, aus Mobilfunk max. 60 Cent/Anruf.)
info@vaillant.de www.vaillant.de
- Inhaltsverzeichnis
- Hinweise zur Dokumentation .....5 Stichwortverzeichnis..... 22
- Allgemeine Bedienung......6
- Display einstellen......8
- Temperaturen einstellen .....9
- Weitere Funktionen aktivieren oder deaktivieren......13
- Energie- und Wasserverbrauch anzeigen und zurücksetzen...... 16
- Fernbedienung verwenden .....17
- Energiespartipps....18
- Wartung und Pflege 19
- Sicherheit
- Handlungsbezogene Warnhinweise
- Klassifizierung der handlungsbezogenen Warnhinweise
- Warnzeichen und Signalwörter
- Gefahr!
- Warnung!
- Vorsicht!
- Allgemeine Sicherheitshinweise
- Installation, Inbetriebnahme, Wartung und Reparatur
- Verletzungsgefahr und Risiko eines Sachschadens durch unsachgemäße oder unterlassene Wartung und Reparatur
- Gefahr durch Fehlbedienung
- Verbrühungsgefahr durch heißes Wasser
- Bestimmungsgemäße Verwendung
- Achtung!
- CE-Kennzeichnung
- Hinweise zur Dokumentation
- Mitgeltende Unterlagen beachten
- Unterlagen aufbewahren
- Gültigkeit der Anleitung
- Produktidentifizierung
- Typenschild
- VED E 18/7 E
- Typenschild (beispielhaft VEDE18/7E)
- Allgemeine Bedienung
- Produkt in Betrieb nehmen
- Display
- Display
- Tastenkombinationen im Display
- Tastenkombinationen
- Hauptmenü aufrufen
- Zur Temperaturanzeige wechseln
- Display einstellen
- Sprache
- Beleuchtung
- Temperaturen einstellen
- Wassertemperatur
- Gespeicherte Temperaturen (MEMO 1 bis 4)
- Maximaltemperatur (Verbrühschutz)
- Gefahr! Verbrühungsgefahr durch heißes Wasser
- Komforttemperatur (Verbrühschutz)
- Komforttemperatur anwählen
- Weitere Funktionen aktivieren oder deaktivieren
- eco-Funktion
- Tastensperre
- Leistungsanzeige
- Volumenstromanzeige
- Energie- und Wasserverbrauch anzeigen und zurücksetzen
- Anzeige zurücksetzen
- Fernbedienung verwenden
- Batterien wechseln
- Batteriewechsel an der Fernbedienung
- Vorsicht! Möglicher Wasserschaden an der Fernbedienung
- Energiespartipps
- Angemessene Warmwassertemperatur
- Störungen
- Gefahr! Lebensgefahr durch Strom- schlag
- Wartung und Pflege
- Wartung
- Produkt pflegen
- Vorsicht! Risiko von Sachschäden durch ungeeignete Reinigungsmittel!
- Recycling und Entsorgung
- Garantie
- Deutschland und Österreich
- Kundendienst
- Vaillant Werkskundendienst Deutschland
- Österreich
- Stichwortverzeichnis
- A
- B
- C
- D
- E
- F
- G
- H
- K
- L
- M
- P
- R
- s
- T
- U
- V
- W
- Z
- Vaillant Group Austria GmbH
- Vaillant Deutschland GmbH & Co.KG
Marke : VAILLANT
Modell : electronicVED exclusiv
Kategorie : Durchlauferhitzer und Warmwasserbereiter
