VEH 200 S - Durchlauferhitzer und Warmwasserbereiter VAILLANT - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts VEH 200 S VAILLANT als PDF.
| Produkttyp | Warmwasserspeicher |
| Modell | VEH 200 S |
| Marke | Vaillant |
| Fassungsvermögen | 200 Liter |
| Abmessungen (H x B x T) | ca. 1500 mm x 600 mm x 600 mm |
| Gewicht | ca. 75 kg |
| Heizleistung | 2,2 kW |
| Energieversorgung | 230 V / 50 Hz |
| Temperaturregelung | stufenlos einstellbar von 30 °C bis 85 °C |
| Sicherheitseinrichtungen | Sicherheitstemperaturbegrenzer, Überhitzungsschutz, Sicherheitsventil |
| Wartung | Jährliche Entkalkung empfohlen |
| Reinigung | Außengehäuse mit feuchtem Tuch abwischen |
| Ersatzteile | Heizstab, Thermostat, Anode, Sicherheitsventil |
| Installation | Wandmontage oder Standaufstellung |
| Schutzart | IP24 |
| Energieeffizienzklasse | C (angenommen) |
Häufig gestellte Fragen - VEH 200 S VAILLANT
Benutzerfragen zu VEH 200 S VAILLANT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Durchlauferhitzer und Warmwasserbereiter kostenlos im PDF-Format! Finden Sie Ihr Handbuch VEH 200 S - VAILLANT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VEH 200 S von der Marke VAILLANT.
BEDIENUNGSANLEITUNG VEH 200 S VAILLANT
Verehrte Kundin, geehrter Kunde!
Alles Wissenswerte über Ihren Vaillant Elektro-Warmwasserspeicher VEH...S einschließlich des Vaillant Zubehörs haben wir in dieser Bedienungsanleitung so aufgegliedert, daß Sie ...
... in dieser linke Spalte eine Folge von Bildern finden, welche Ihnen alle notwendigen Bedienungsschritte zeigen.
... in dieser mittleren Spalte alle wichtigen Informationen finden. Diese erläutern die in den Bildern gezeigten Bedienungsschritte.
... in dieser rechten Spalte zusätzliche Informationen finden. Diese können für die Bedienung und Handhabung interessant und nützlich sein.
Vorbemerkung
Bitte beachten Sie, daß die Aufstellung und Einstellung Ihres Vaillant Elektro-Warmwasserspeichers VEH...S nur durch einen anerkannten Fachmann vorgenommen werden darf, der ebenfalls für Instandsetzungen am Gerät zuständig und verantwortlich ist.
BETRIEBSBEREITSTELLUNG
Absperreinrichtungen öffnen
Öffnen Sie vor Inbetriebnahme Ihres Elektro-Warmwasserspeichers die Absperrventile (1 und 2) vollständig.
Sie dürfen nicht als Drosselventile benutzt werden.
Öffnen Sie die vom Vaillant Elektro-Warmwasserspeicher VEH...S am weitesten entfernt liegende Warmwasserzapfstelle, bis Wasser ausfließt.
Wenn Wasser ausläuft, ist sichergestellt, daß der Vaillant Elektro-Warmwasserspeicher VEH...S gefüllt ist.
Während der Aufheizung des Warmwasserspeichers muß Wasser aus der Ausblaseleitung (5) austreten.
Halten Sie die Ausblaseleitung (5) stets offen.
Überprüfen Sie die Betriebsbereitschaft des Membran-Sicherheitsventils von Zeit zu Zeit durch Betätigen des Anlüfters (7).
1 Absperrventil vor dem Rückflußverhinderer
2 Absperrventil hinter dem Rückflußverhinderer
5 Ausblaseleitung
7 Anlüfter des Membran-Sicherheitsventils
VAILLANT VERTRIEBSBÜROS, VERTRIEBSSTELLEN, WERKSKUNDENDIENST
| Sämtliche mit ○ gekennzeichneten Fernsprechanschlüsse sind mit einem automatischen Anrufbeantworter/Auskunftgeber ausgerüstet, welche außerhalb der Geschäftszelten angeschaltet sind und Nachrichten (z.B. Aufträge) entgegennehmen. |
Ort
Telefon
| Aachen | (0241) 501075 |
| Altenahr | (02643) 7770 |
| Attendorn | (02722) 51492 |
| Augsburg | (0821) 91196 |
| Aurich | (04941) 5802 |
| Bamberg | (09547) 6999 |
| Bad Harzburg | (05322) 6747 |
| Bayreuth | (09208) 9689 |
| Bergisch Gladbach | (02202) 52365 |
| Berlin | (030) 4500450 |
| Bielefeld | (0521) 321085 |
| Bocholt | (02871) 16164 |
| Bonn | (0228) 640055 |
| Braunschweig | (0531) 74124 |
| Bad Kissingen | (09724) 681 |
| Bremen | (0421) 444021 |
| Bremerhaven | (0471) 28224 |
| Bückeburg | (05722) 4604 |
| Bünde | (05223) 42768 |
| Celle | (05145) 6398 |
| Detmold | (05231) 28822 |
| Dorsten | (02866) 4318 |
| Dortmund | (0231) 6550750 |
| Düren | (02421) 64686 |
| Düsseldorf | (02102) 480722/2 |
| Duisburg | (0208) 652020 |
| Essen | (0201) 521040 |
| Frankfurt | (069) 417184 |
| Freiburg | (0761) 72032 |
| Fulda | (06648) 2887 |
| Fürth-Land | (09103) 1865 |
| Geretsried/Grafing | (08171) 60989 |
| Gevelsberg | (02332) 82207 |
| Gießen | (0641) 77314 |
| Göttingen | (0551) 81431 |
Ort
Telefon
| Groß-Neustadt | (06078) 12521 |
| Gummersbach | (02261) 61317 |
| Gütersloh | (05246) 5162 |
| Hagen | (02331) 79049 |
| Hamburg | (040) 501046 |
| Hamm | (02381) 50543 |
| Hannover | (0511) 7400328 |
| Hattingen | (02324) 28614 |
| Heilbronn | (07131) 54394 |
| Herford | (05221) 63226 |
| Herne | (02323) 55916 |
| Hildesheim | (05121) 45856 |
| Höxter | (05535) 1358 |
| Itzehoe | (04821) 41275 |
| Jakobnebharting | (0892) 7573 |
| Kaiserslautern | (0631) 59316 |
| Kamen | (02307) 60787 |
| Karlsruhe | (07243) 684836 |
| Kassel | (0561) 52126/27 |
| Kaufb./Kempten | (08374) 8371 |
| Kiel | (0431) 522325 |
| Köln | (02234) 182860 |
| Koblenz | (0261) 24007 |
| Krefeld | (02151) 563276 |
| Leer/Weener | (04951) 1430 |
| Leutenbach | (07195) 60342 |
| Limburg/Selters | (06483) 1323 |
| Lörrach | (07624) 4489 |
| Lübeck | (0451) 23136 |
| Lüneburg | (04131) 121372 |
| Mainz | (06131) 86569 |
| Mannheim | (0621) 781078 |
| Menden | (02373) 61680 |
| Minden | (0571) 30452 |
| Mönchengladbach | (02161) 630852 |
| Moosburg | (08761) 5644 |
| München | (089) 753096 |
| Münchhausen/Marburg | (06457) 771 |
| Münster | (0251) 614084 |
| Neumünster | (04321) 53546 |
| Niederrh./Krefeld | (02151) 394449 |
| Nordhorn | (05921) 4152 |
Ort
Telefon
| Nürnberg | (09 11) 6330 14 |
| Nürnberg-Land | (09836) 1265 |
| Oberhausen | (02 08) 8792 41 |
| Oldenburg | (04 41) 6015 85 |
| Osnabrück | (05 41) 1227 29 |
| Ottweiler | (06824) 7290 |
| Paderborn | (05254) 6997 4 |
| Peine | (05302) 4493 |
| Quakenbrück | (05431) 3453 |
| Ravensburg | (07 51) 2980 |
| Regensburg | (09402) 1625 |
| Remscheid | (02191) 3683 33 |
| Reutlingen | (07071) 87437 |
| Rheine | (05977) 429 |
| Rosenheim/Hausham | (08026) 58536 |
| Saarbrücken | (0681) 8782 28 |
| Salzgitter | (05341) 46165 |
| Schleswig | (04621) 23849 |
| Schweinfurt | (09724) 681 |
| Siegburg/Eitorf | (02243) 4153 |
| Singen | (07731) 26142 |
| Soest | (02921) 61018 |
| Soltau | (05191) 12120 |
| Spangdahlen | (06565) 4887 |
| Stuttgart | (07 11) 6517 48 |
| Sundern | (02933) 3541 |
| Trier | (0651) 35486 |
| Tübingen | (07071) 87437 |
| Ulm/Erbach | (07305) 8338 |
| Villingen/Schwenn. | (07654) 8437 |
| Wattenscheid | (02327) 31168 |
| Weiblingen | (07195) 60342 |
| Wiesbaden | (06122) 3128 |
| Wilhelmshaven | (04421) 31793 |
| Worms | (06244) 4846 |
| Wunstorf | (05031) 75252 |
| Würzburg | (09365) 3693 |
| Wuppertal | (02 02) 6470 46 |
| Zülpich | (02252) 3201 |
| ÖSTERREICH: | |
| Vaillant Ges.m.b.H. | (02 22) 8685 26 |
| Postfach 56 | A-1233 Wien |
BETRIEB

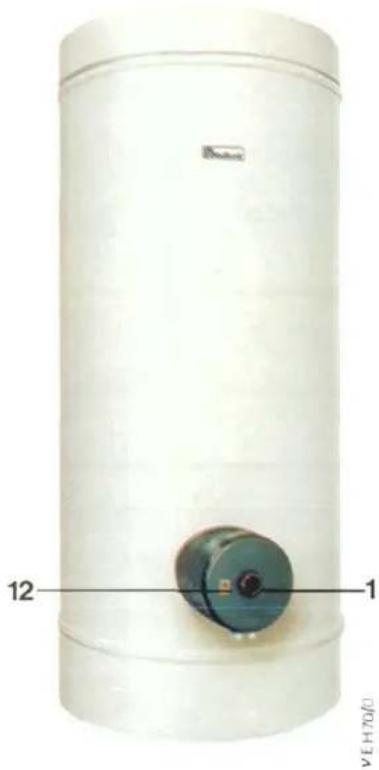

1 Temperaturwähler 12 Taste Schnellaufheizung mit Kontrollampe (nur bei Zweikreisheizung* wirksam)
Energiespartip
Für den üblichen Warmwasserbedarf empfiehlt sich die Sparstellung E (etwa 60°C).
Betrieb bei Einkreisschaltung\*
Einschalten: selbsttätig
Abschalten: selbsttätig
Betrieb bei Zweikreisschaltung\*
Einschalten mit Grundlast: selbsttätig
Zum Einschalten der Schnellaufheizung Taste (12) drücken
Abschalten: selbsttätig
Wiedereinschalten: selbsttätig in Grundlast
Zur Schnellaufheizung ist die Taste (12) erneut zu drücken.
Außerbetriebnahme
Sicherungen herausnehmen, Speicher von Ihrem Installateur entleeren lassen.
* abhängig vom elektrischen Anschluß des Vaillant Elektro-Warmwasserspeichers VEH...S durch Ihren Installateur.
Hier arbeitet der Elektro-Warmwasser-speicher besonders wirtschaftlich im Sinne des Energie-Einsparungsgesetzes (EnEG), die Kalkbildung wird gering gehalten. Deshalb soll diese Sparstellung E, insbesondere bei stark kalkhaltigem Wasser, nur bei besonderem Bedarf und möglichst nur kurzzeitig überschritten werden.
Der Speicher schaltet selbsttätig ein, wenn die am Temperaturwähler (1) eingestellte Wassertemperatur unterschritten ist.
Der Speicher schaltet selbsttätig ab, wenn die am Temperaturwähler (1) eingestellte Warmwassertemperatur erreicht ist.
Der Speicher schaltet selbsttätig ein, wenn die am Temperaturwähler (1) eingestellte Wassertemperatur unterschritten ist.
Die eingebaute Kontrollampe leuchtet.
Der Speicher schaltet selbsttätig ab, wenn die gewählte Wassertemperatur erreicht ist. Die Kontrollampe erlischt.
Nach Absinken der Wassertemperatur, z. B. nach Warmwasserzapfen, schaltet der Speicher in Grundlast wieder ein.
Die eingebaute Signallampe leuchtet, bis die Schnellaufheizung nach Erreichen der eingestellten Wassertemperatur abschaltet.
Bleibt der Speicher längere Zeit in einem ungeheizten Raum außer Betrieb, so kann die elektrische Sicherung herausgenommen und der Speicher entleert werden. (Siehe Installationsanleitung 809198, Abschnitt 10.2.)
WARMWASSERTEMPERATUR WÄHLEN
Die gewünschte Wassertemperatur läßt sich durch Drehen am Temperaturwähler (1) stufenlos einstellen.
Stellung ●
Frostschutz
Wasser wird bei angeschlossenem Vaillant Elektro-Warmwasserspeicher vor Einfrieren geschützt.
Stellung I
warm: entspricht ca. 40°C
für normalen Bedarf am Handwaschbecken und Dusche.
Stellung E
„Sparstellung“: entspricht ca. 60 °C
mit spürbarer Raste, für den üblichen Warmwasserbedarf.
Stellung III
heiß: entspricht ca. 80°C
diese Stellung soll möglichst nur kurzzeitig bei besonders großem Warmwasserbedarf gewählt werden.
Sie können die Aufheizzeit durch Drücken der Taste (12) für Schnellaufheizung verkürzen, sofern der Speicher durch Ihren Installateur als Zweikreiser elektrisch angeschlossen wurde.
Die im Taster (12) eingebaute Kontrollampe leuchtet so lange, bis nach Erreichen der eingestellten Wassertemperatur die Schnellaufheizung (6 kW) abschaltet. Sie können die Schnellaufheizung auch vorher abschalten, in dem Sie den Temperaturregler (1) nach rechts drehen.
WARTUNG
Vaillant Elektro-Warmwasserspeicher bedürfen im allgemeinen keiner besonderen Wartung. Es sollte jedoch alle 2 Jahre eine Überprüfung der elektro- und wasserseitigen Bauteile durch einen Fachmann erfolgen, um die hohe Wirtschaftlichkeit, Betriebssicherheit und Lebensdauer Ihres Gerätes zu erhalten.
PFLEGE
Vaillant Elektro-Warmwasserspeicher brauchen so gut wie keine Pflege. Sämtliche Innentelle sind gegen Einflüsse von außen geschützt. Es genügt, wenn der Außenmantel ab und zu mit einem feuchten Tuch, evtl. mit Seifenwasser, gereinigt wird.
STÖRUNGSBEHEBUNG
Bei evtl. auftretenden Störungen ist die Zuhilfenahme des Fachmannes notwendig. Dies garantiert eine fachgerechte Behandlung des Gerätes und schützt den Benutzer vor Schäden.
WERKSGARANTIE
Die Garantie bei Vaillant Elektro-Warmwasserspeichern beträgt 1 Jahr, gerechnet vom Tage der Installation. In diesem Zeitraum werden an Vaillant Geräten festgestellte Produktmängel von unserem Werkskundendienst kostenlos beseitigt. Sollte eine mehrfache Nachbesserung fehlschlagen, kann die Rückgängigmachung
des Vertrages oder die Herabsetzung der Vergütung verlangt werden. Weitergehende Ansprüche auf Schadenersatz sind — so weit gesetzlich zulässig — ausgeschlossen. Für Schäden, die durch Installation oder vorschriftswidrige Behandlung verursacht werden, übernehmen wir keine Verantwortung.
Werksgarantie gewähren wir nur nach Installation des Gerätes durch einen anerkannten Fachhandwerksbetrieb.
Etwaige Reparaturen sind durch Fachhandwerksbetriebe durchzuführen, da anderenfalls die Werksgarantie entfällt. Die Werksgarantie erlischt ferner, wenn das Gerät durch Einbau von Teilen verändert wird, die von anderen Herstellern gefertigt sind.
Vaillant
Europas große Marke für Heizen, Regeln, heißes Wasser.
Joh. Vaillant GmbH u. Co. Postfach 10 10 61. D-5630 Remscheid 1
Telefon: (0 21 91) 3 68-1 · Telex: 08 513-879 · Telegramme: vaillant remscheid
Anderungen vorbehalten Printed in Germany Imprimé en Allemagne M 0687 V
