| Terméktípus | Hőszivattyús vízmelegítő (levegő-víz) |
| Modell | PAW-DHWM300ZE |
| Tartály térfogat | 280 L |
| Súly (üres) | 166 kg |
| Súly (feltöltve) | 446 kg |
| Névleges nyomás | Legfeljebb 1,0 MPa (10 bar) |
| Szigetelés vastagsága | 57 mm |
| Védelmi fokozat | IP21 |
| Maximális csatlakoztatott terhelés | 620 W |
| Feszültség | 230 V / 50 Hz |
| Beállított vízhőmérséklet | 55 °C (állítható) |
| Legionella elleni védelem hőmérséklete | 65 °C |
| Üzemi levegő hőmérséklet tartomány | 7 °C – 35 °C |
| Maximális térfogati légáramlás | 480 m³/h |
| Hűtőközeg | R134a, 780 g |
| Hangteljesítményszint | 56,7 dB(A) |
| Hangnyomás 1 m távolságban | 44 dB(A) |
| Fűtési idő (A7/W10-55) | 11 h 10 min |
| COP (A7/W10-55) | 2,8 |
| Maximális használható víz (min. 40 °C) | 345,76 L |
| Hidegvíz bemeneti csatlakozás | G 3/4 |
| Melegvíz kimeneti csatlakozás | G 1 |
| Tartály anyaga | Zománcozott acél MG anóddal |
| Korrózióvédelem | Magnézium áldozati anód |
Gyakran ismételt kérdések - PAW-DHWM300ZE PANASONIC
Felhasználói kérdések a következőről PAW-DHWM300ZE PANASONIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Légkondicionáló PDF formátumban ingyenesen! Találja meg kézikönyvét PAW-DHWM300ZE - PANASONIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PAW-DHWM300ZE márka PANASONIC.
HASZNÁLATI ÚTMUTATÓ PAW-DHWM300ZE PANASONIC
Használati útmutató 141
Tisztelt Vásárló! Köszönjük, hogy megvásárolta termékünket. KÉRJÜK, HOGY A HÖSZIVATTYÚS FORRÓVÍZTÁROLÓ BEÉPÍTÉSE ÉS HASZNÁLATBA VÉTELE ELŐTT OLVASSA EL FIGYELMESEN EZT AZ ÚTMUTATÓT.
A KÉSZÜLÉKET A CSÖKKENT FIZIKAI, ÉRTELMI VAGY MENTÁLIS KÉPESSÉGÜ, ILLETVE MEGFELELŐ TAPASZTALATOK ÉS ISMERETEK HÍJÁN LÉVŐ SZEMÉLYEK (A GYERMEKEKET IS BELEÉRTVE) CSAK FELÜGYELETTEL, VAGY A KÉSZÜLÉK HASZNÁLATÁRA VONATKOZÓ, A BIZTONSÁGUKÉRT FELELŐS SZEMÉLY ÁLTAL ADOTT MEGFELELŐ TÁJÉKOZTATÁS ESETÉN HASZNÁLHATJÁK. ÜGYELJEN RÁ, HOGY A GYERMEKEK NE JÁTSZANAK A BERENDEZÉSSEL.
A hőszivattyús forróvíztároló a hatályos szabványoknak megfelelően készült, ami alapján a gyártó jogosult a CE jelölés használatára. A készülék alapvető műszaki adatait a védőburkolaton lévő adattábla tartalmazza.
A hőszivattyús forróvíztároló csatlakoztatását csak képzett szakember végezheti. A készülék belsejében történő beavatkozásokat javítás, a vízkő eltávolítása valamint a korrózió elleni védőanód ellenőrzése vagy cseréje céljából kizárólag a meghatalmazott szerviz végezheti. Szigorúan tartsa be az esetleges hibák esetén követendő eljárásokra és a hőszivattyú biztonságos használatára vonatkozó utasításokat.
A höszivattyús forróvíztároló felépítése lehetővé teszi más höforrások használatát is, mégpedig a következőkét:
- központi fütés kazán
- napenergia
- fűtőbetét
E hőszivattyúk elsősorban használati melegvíz készítésére alkalmasak a háztartásokban és más felhasználóknál, ahol a melegvíz-fogyasztás (50 °C) nem haladja meg a napi 400-700 litert. Mivel a hőszivattyú működése során hűti a helyiséget, ezért alkalmazása kettős lehet (vízmelegítés – a helyiség hűtése). A hőszivattyú működése teljesen automatikus.
A höszivattyú nem ipari célra készült és nem használható maró és robbanásveszélyes anyagokat tartalmazó helyiségben.
A hőszivattyút függőleges helyzetben szállítsa, kivételes esetben max. 35°-ban megdöntheti bármely irányba.
SZIVATTYÚS FORRÓVÍZTÁROLÓ MŰSZAKI ADATAI
| Modell | PAW-DHWM200ZC | PAW-DHWM300ZC | PAW-DHWM300ZE |
| Ürtartalom [I] | 200 285 | 280 | |
| Névleges nyomás [MPa] | ≤ 1,0 (10) | ||
| Tömeg / vízzel töltve [kg] | 120 / 320 149 / 434 166 / 446 | ||
| A kazán korrózió elleni védelme | Zománcozott / Mg anód | ||
| Fütött felület HK – alsó [m ^2 ] | 1,05 1,60 | 1,60 | |
| Fütött felület HK – felső [m ^2 ] | - - 1,09 | ||
| Térfogat HK - alsó [I] | 6,6 10 10 | ||
| Térfogat HK - felső [I] | - - | 6,8 | |
| Fütöteljesítmény HK - alsó ^1) [kW] | 25,8 42,7 | 42,7 | |
| Fütöteljesítmény HK - felső ^1) [kW] | - - 26,9 | ||
| A fütőközeg hőmérséklete a hőközvetítőben [°C] | 5-85 | ||
| Szigetelés vastagsága [mm] | 57 | ||
| Nedvesség elleni védelmi osztály | IP 21 | ||
| Max. csatlakozási teljesítmény [W] | 620 | ||
| Feszültség | 230 V / 50 Hz | ||
| Beállított vízhőmérséklet [°C] | 55 | ||
| Legionella elleni védelem [°C] | 65 | ||
| Működési tartomány – levegő [°C] | 7-35 | ||
| Max. térfogatáram [m ^3 /h] | 480 | ||
| Max. megengedett nyomáscsökkenés a csővezetékben (480 m ^3 /h térfogatáram esetén) [Pa] | 90 | ||
| Hütőközeg | R 134a | ||
| Hütőközeg mennyisége [g] | 780 | ||
| *Felfütési idő A7 / W10-55 [h:min] | 7:22 | 11:10 | 11:10 |
| *Energiafogyasztás a felfütés alatt A7 / W10-55 [kWh] | 3,25 | 4,76 | 4,76 |
| A mért ürítő ciklus típusa | L | XL | XL |
| *Energiafogyasztás a választott ürítő ciklus alatt A7 / W10-55 [kWh] | 4,9 7,26 | 7,26 | |
| *COP _DHW a választott ürítő ciklus esetén A7 / W10-55 | 2,6 | 2,8 | 2,8 |
| Használati víz max. mennyisége (min. 40°C) [I] | 252,08 | 345,76 | 345,76 |
| Hangteljesítmény / Hangnyomásszint 1 m távolságról[dB(A)] | 56,7 / 44 | 56,7 / 44 | 56,7 / 44 |
1.) A használati víz 10-45 °C-ra való felfűtése 80 °C-os belépő fűtőközeg hőmérséklet és 3000 l/h áramlási sebesség esetén.
(*) A víz max. 55 °C-ra való felfűtése 7 °C-os belépő levegőhőmérséklet, 89 % relatív páratartalom és 10 °C-os belépő vízhőmérséklet esetén, az EN 16147 szabványnak megfelelően.
| TC 200-1/Z | TC 300-1/Z | TC 300-2/Z | |
| A | 1150 1550 | 1550 | |
| B | 740 | 740 | 740 |
| C | 380 | 560 | 560 |
| D | - | - | 930 |
| E | - | - | 360 |
| F | 1010 | 1410 | 1410 |
| H | 1540 | 1940 | 1940 |
| H* | 1680 | 2080 | 2080 |
| I | 710 | 880 | 880 |
| J | 770 | 950 | 950 |
| HV | G 1 | G 1 | G 1 |
| IM | G 1 | G 1 | G 1 |
| CV | G 3/4 | G 3/4 | G 3/4 |
| VM | G 1 | G 1 | G 1 |
| TV | G 1 | G 1 | G 1 |
| H1 | 150 | 200 | 200 |
| H2 | - | - | 200 |
HK – Hőközvetítő
HV – Hidegvíz befolyó cső (kék rozetta)
IM - HK közeg kilépése (kék rozetta)
CV – Cirkulációs vezeték (kék rozetta)
VM – HK közeg belépése (piros rozetta)
TV - Melegvíz kifolyó cső (piros rozetta)
H1, H2 – Érzékelő csatorna
VZ – Levegő belépése
IZ – Levegő kilépése
A forróvíztároló hátsó oldalán érzékelő
csatornák (H1, H2) találhatók, ahol a forróvíztárolónak más fűtőforrásokhoz való csatlakozását szabályozó érzékelőket lehet elhelyezni. A csatornákhoz a védőpalást burkolata alatt, körülbelül a forróvíztároló középmagasságában lehet hozzáférni (az ábrán J-vel jelölve).
Az érzékelőt helyezze a csatornába és rögzítse:
- ha az érzékelőt magasabban helyezi el a csatornában, akkor a termosztát gyorsabban fog reagálni, a keringető szivattyú működési periódusai rövidebbek lesznek, a termosztát kikapcsolása után nagyobb lesz a különbség a forróvíztárolóban lévő víz hőmérséklete és a fűtőközeg között, aminek következtében a forróvíztárolóban kevesebb és alacsonyabb hőmérsékletű melegvíz lesz,
- ha az érzékelőt alacsonyabban helyezi el a csatornában, akkor a keringető szivattyú működési periódusai hosszabbak lesznek, a forróvíztárolóban lévő víz hőmérséklete és a fűtőközeg között kisebb lesz a különbség, s ezáltal a forróvíztárolóban is némileg több melegvíz lesz.
CSATLAKOZTATÁS A VÍZVEZETÉK-HÁLÓZATRA
A készülék vízvezeték-hálózatra való csatlakoztatását az előző fejezetben ismertetett jelölések szerint végezze el.
A biztonságos működés érdekében a befolyó csőre kötelező biztonsági szelepet szerelni, amely megakadályozza a kazánban lévő névleges nyomás több mint 0,1 MPa (1 bar) értéknél nagyobb mértékű növekedését. A biztonsági szelepen lévő kifolyó fúvókának rendelkeznie kell a szabadba vezető nyílással. A biztonsági szelep szabályos működését rendszeresen ellenőriznie kell, s ennek során eltávolítani róla a lerakódott vízkövet és meggyőződni róla, hogy a biztonsági szelep nincs eltömödve.
Az ellenőrzés során a kar elforgatásával vagy a szelep anyacsavarjának lecsavarásával (a szelep típusától függően) nyissa ki a biztonsági szelepen lévő kifolyót. Ekkor a szelep kifolyó fúvókájából víznek kell kifolynia, ami bizonyítja, hogy a szelep hibátlanul működik. A forróvíztárolóban lévő víz felfűtése során a tartályban lévő víznyomás megnő a biztonsági szelepen beállított határig. Mivel a víz nem tud visszafolyni a vízvezeték-hálózatba, ezért kicsöpöghet a biztonsági szelepen lévő kifolyónyíláson. A biztonsági szelep alá helyezett toldalékkal a kicsöpögő vizet a leeresztő csőbe vezetheti. A biztonsági szelepet fagymentes helyen kell elhelyezni és leeresztő csövét lefelé irányítani.
Ha a nem megfelelően elvégzett szerelés miatt nincs lehetősége a kicsöpögő vizet a biztonsági szelepből a leeresztő csőbe vezetni, úgy a csöpögést megakadályozhatja egy megfelelő tágulási tartálynak a bojler befolyó csövébe való szerelésével. A tágulási tartály térfogata kb. a forróvíztároló térfogatának 3 %-a.
A forróvíztárolót nyomáscsökkentő szelep nélkül csatlakoztathatja a házi vízvezeték-hálózatra, ha a hálózati nyomás kisebb, mint 0,6 MPa (6 bar). Ellenkező esetben nyomáscsökkentő szelepet kell beszerelni, amely biztosítja, hogy a forróvíztárolóba érkező víznyomás ne haladja meg a névleges nyomást.

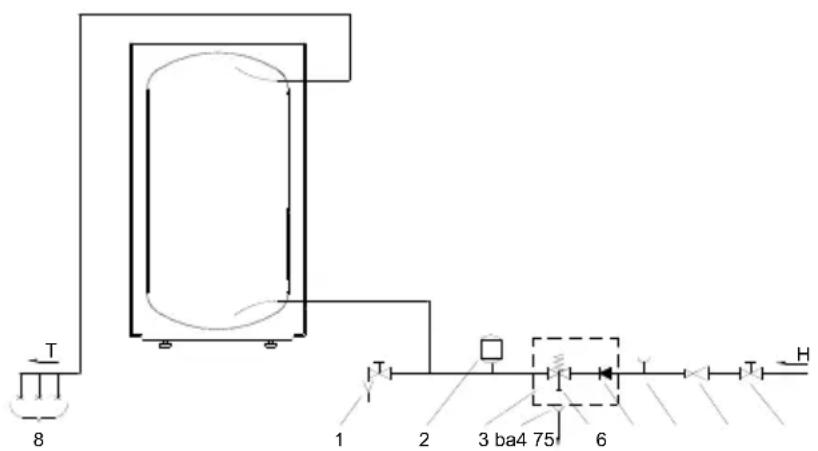

Jelmagyarázat:
1 - Ürítő szelep
2 - Tágulási tartály
3 - Biztonsági szelep
a - Ellenőrző szelep
b - Visszacsapó szelep
4 - Ürítő tölcsér
5 - Ellenőrző csonk
6 - Nyomáscsökkentő fojtószelep
7 - Záró szelep
8 - Armatúra
H - Hidegvíz
M - Melegvíz
FIGYELEM: A kompresszor sérülésének veszélye miatt a hőszivattyút tilos úgy ködtetni, hogy nincs víz a forróvíztárolóban.
A HÓSZIVATTYÚS FORRÓVÍZTÁROLÓ TELEPÍTÉSE
A hőszivattyús forróvíztároló működhet környezeti levegővel vagy külső levegő bevezetésével.

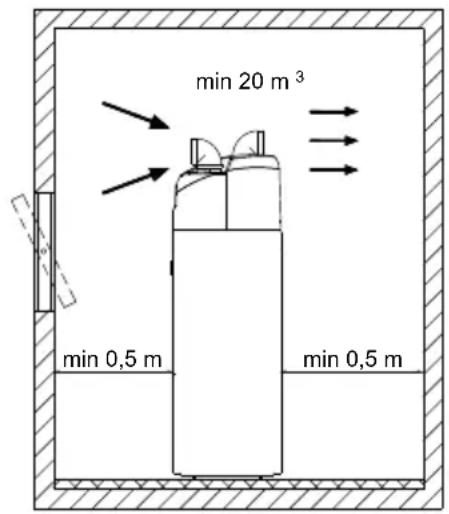

Környezeti levegővel való működés
A hőszivattyú környezeti levegővel való működtetése esetén a használati víz felfűtésére csak az abban a helyiségben lévő levegő energiáját hasznosítják, ahol a készülék el van helyezve. A hőszivattyús forróvíztárolót száraz, fagymentes helyen kell elhelyezni, lehetőség szerint más hőforrások közelében. A hőszivattyú optimális működéséhez elég tágas és szellős hely szükséges, melynek hőmérséklete 7-35°C között van és legalább 20 m³ alapterületű. Általánosságban elmondható, hogy ajánlatos egy elég tágas és szellős helyiséget választani, melynek 15-25 °C a hőmérséklete, ami a hőszivattyú működésének optimális feltétele. A hőszivattyús forróvíztároló helyének kiválasztásakor a fenti tanácsokon kívül különösen ügyelni kell arra, hogy a helyiség ne legyen poros, mivel a por károsan hat a hőszivattyú teljesítményére.
Üzembe helyezés előtt a berendezés tetejére kötelező 2 db 90°-os könyökidomot (ø150 mm) szerelni, melyek egymással ellentétes oldalra néznek. A helyiségben biztosítani kell a megfelelő szellőzést.

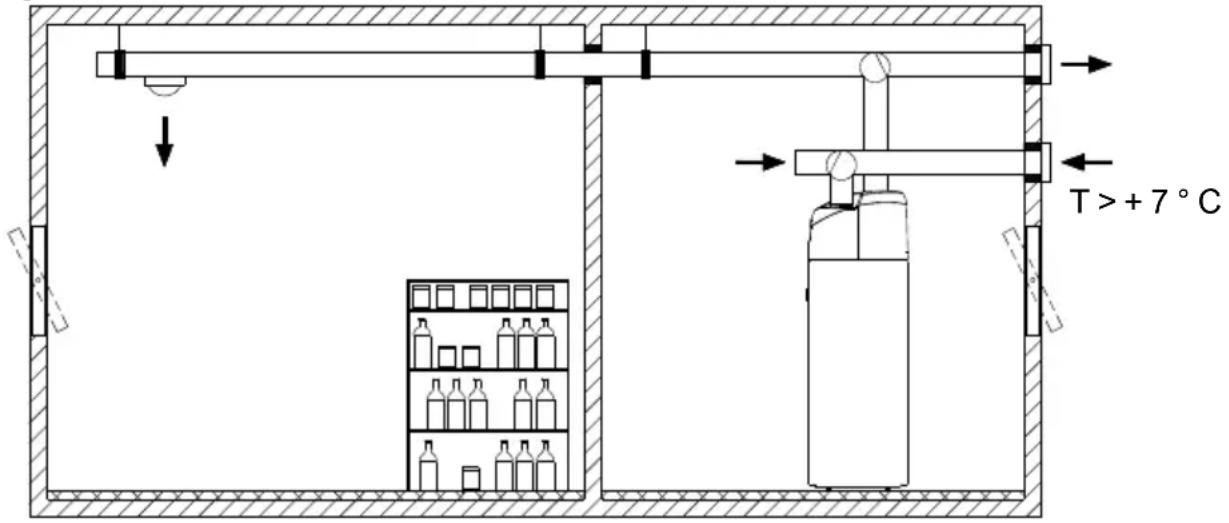

Bevezetett levegővel való működés
Bevezetett levegővel való működés esetén a hőszivattyú egy csővezetéken keresztül máshonnan is vezet be illetve ki levegőt. Ajánlatos elvégezni a csővezeték rendszer hőszigetelését, hogy a cső belsejében ne keletkezzen kondenzvíz. Külső levegő bevezetése esetén a kültéri egységet úgy kell befedni, hogy megakadályozzuk a por és a hó berendezésbe jutását.
A hőszivattyú folyamatosan hatékony működése érdekében terelő lamellákat szerelhet fel a környezeti levegő bevezetéséhez, illetve a környezetbe vagy a szabadba való kivezetéséhez. A bevezetett külső levegő hőmérsékletének mindig legalább 7 °C-nak kell lennie.

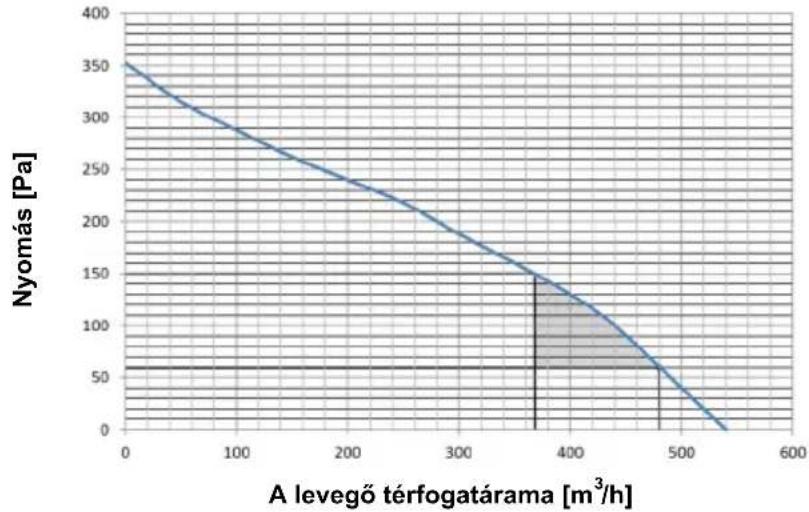

A nyomáscsökkenés értékeinek meghatározása a légbefúvó és elszívó csővezeték-rendszernél
A hőszivattyú légbefúvó és elszívó csővezeték-rendszerének tervezésekor kulcsfontosságú figyelembe venni a ventilátor aerodinamikai jellemzőit, melyekből a statikus nyomásveszteség is következik. A ventilátor aerodinamikai jellemzői a diagramon láthatók a légáramlástól függő nyomáscsökkenésként. A hőszivattyú ventilátorának munkapontja 60 Pa statikus nyomásnál illetve 480 m ^3 /h térfogatáramnál található. Hőszivattyúinknál a légcsatornában lévő Δp ≤ 90 Pa statikus nyomáscsökkenés még elfogadható. A csővezetékben lévő említett statikus össznyomás-csökkenés esetén a térfogatáram 370 m ^3 /h. Engedélyezett mértékű nyomáscsökkenés esetén a COP értékek nem változnak lényegesen, illetve 10 %-nál kisebb mértékben csökkennek.
line
| A levegő térfogatárama [m³/h] | Nyomás [Pa] | | ----------------------------- | ----------- | | 0 | 350 | | 200 | 250 | | 350 | 150 | | 400 | 125 | | 450 | 100 | | 500 | 75 | | 550 | 50 | | 600 | 25 |A ventilátor aerodinamikai jellemzői
A statikus össznyomás-csökkenés értékének kiszámítása a légcsatorna-rendszer egyes elemein jelentkező veszteségek összeadásával történik. A légcsatorna-rendszer egyes elemeinek statikus nyomáscsökkenési értékei (az elemek statikus nyomáscsökkenése 150 mm-es belső átmérőre vonatkozik) a táblázatban láthatók.

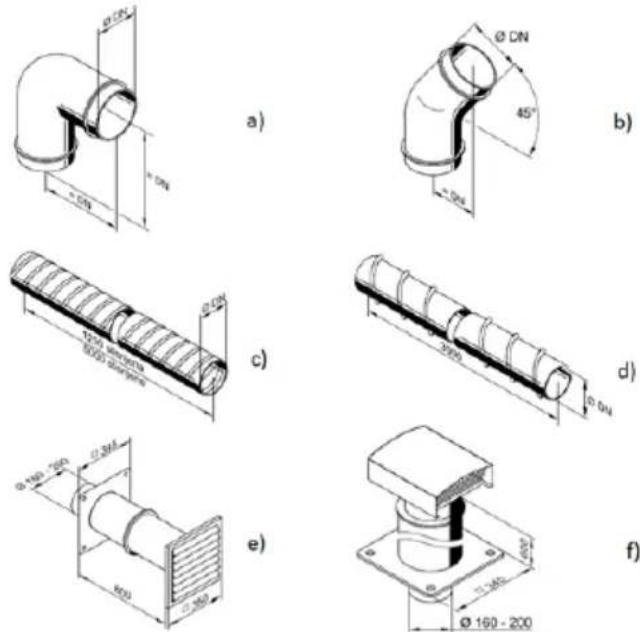

A légbefúvó és elszívó csővezeték-rendszer alapidomainak sematikus ábrázolása
| Elemtípus Statikus nyomáscsökkenés értéke | |
| a) 90°-os ív 5 Pa | |
| b) 45°-os ív 3 Pa | |
| c) Flexibilis cső 5 Pa/m | |
| d) Spirálcső | 3 Pa/m |
| e) Elszívó rács | 25 Pa |
| f) Elhasznált levegő tetőátvezetése | 10 Pa |
Elemtípusok és a hozzájuk tartozó nyomáscsökkenési értékek
A fent említett, a légcsatorna-rendszer egyes elemein jelentkező veszteségek összeadásával kiszámított statikus össznyomás-csökkenés értéke nem haladhatja meg a 90 Pa értéket, mert ellenkező esetben a COP értékek erőteljesen csökkenni kezdenek.
Példa a számításra:
| Elemek száma | Δp (Pa) | ΣΔp (Pa) | |
| 90°-os ív | 4 | 5 | 20 |
| Flexibilis cső | 7 | 5 Pa/m | 35 |
| Elszívó rács | 1 | 25 | 25 |
| Elhasznált levegő tetőátvezetése | 1 | 10 | 10 |
| Összesen: | 90 |

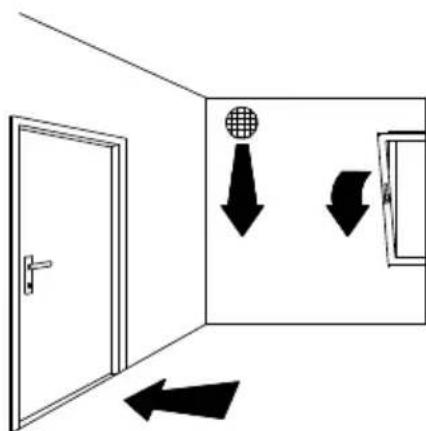

Az épületben kialakuló nyomásesés megakadályozása érdekében a helyiségekben folyamatosan biztosítani kell a friss levegő utánpótlást. Egy lakóépületben a höcsere kívánt mértéke 0,5. Ez azt jelenti, hogy az épületben lévő levegő teljes mennyisége 2 óránként kicserélődik.
A hőszivattyút tilos a konyhai kürtővel közös légelvezető csővezetékbe csatlakoztatni valamint tilos a több kisebb lakásból vagy apartmanból történő légbeszívás.
A hőszivattyú működése során az aggregát belsejében kondenzvíz keletkezik, amit el kell vezetni a csatornába egy ø16 mm átmérőjű flexibilis csövön keresztül a hőszivattyú mögött. A kondenzvíz mennyisége a levegő hőmérsékletétől és a relatív páratartalomtól függ.
A beépített ventilátor által keltett és a lakóhelyiségekben (hálószobák, pihenőhelyiségek) hallható zaj és érezhető rezgés csökkentése érdekében tegye meg az alábbi intézkedéseket:
- szereljen flexibilis kötőelemeket a hidraulikus csatlakozóra,
- szereljen flexibilis csövet a befújt/elszívott levegő csővezetékére,
- a falnyílásoknál gondoskodjék a rezgésszigetelésről,
- iktasson be hangtompítókat a befújt/elszívott levegő hangjának elnyelésére,
- a befújt/elszívott levegő csővezetékeinek rögzítésekor gondoskodjék a keletkező rezgés csillapításáról,
- szereljen rezgésszigetelő elemet a padlóra,
- használjon hangtompító emelvényt.
A HÓSZIVATTYÚ MÜKÖDÉSE
A hőszivattyús forróvíztárolót akkor lehet üzembe helyezni, ha csatlakoztatták a vízvezeték-hálózatra (fűtőhálózat), a tartály fel van töltve vízzel és a készülék csatlakoztatva lett a villamos hálózatra. A készülék villamos hálózatra való csatlakoztatását a villamos berendezésekre vonatkozó nemzeti szabványok szerint kell elvégezni.

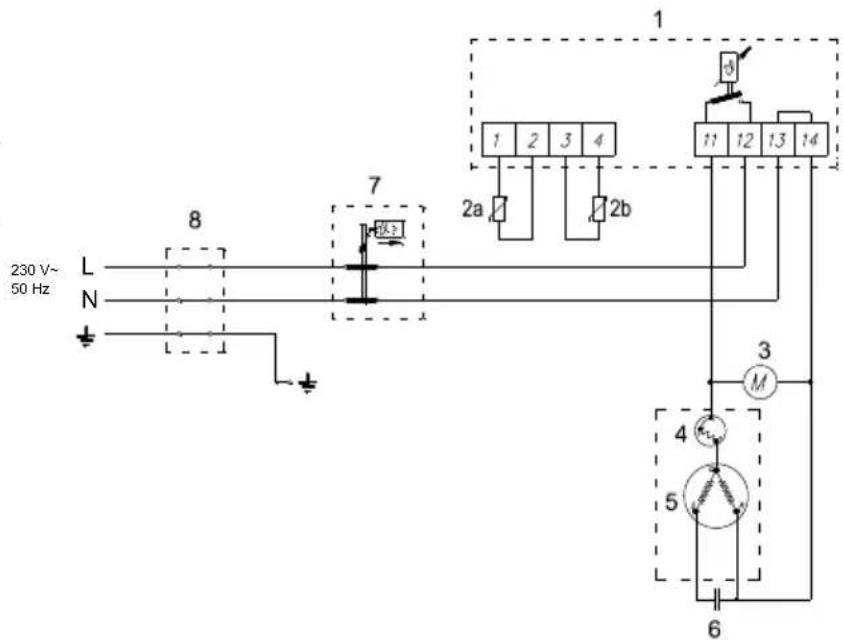

Jelmagyarázat:
1 - Elektronikus szabályozó
2a - Hőmérséklet-érzékelő - környezet
2b - Hőmérséklet-érzékelő - kazán
3 - Ventilátor motor
4 - Termikus védelem
5 - Kompresszor
6 - Üzemi kondenzátor
7 - Hőbiztosíték
8 - Csatlakozó kapocs
L - Fázisvezető
N - Semleges vezető
± - Védővezető
Villamos kapcsolási rajz
A készülék bekapcsolása a bekapcsoló gombbal történik. A hőszivattyú ekkor működni kezd, és mindaddig működik, amíg nem éri el a kikapcsolási hőmérsékletet (ez gyárilag 55 °C-ra van beállítva). Kikapcsolás után addig nem kezd újra működni, amíg a benne lévő víz hőmérséklete nem csökken le 5 °C-kal (pl. 50 °C-ra). Ekkor újra bekapcsol.
A hőszivattyú használója a kikapcsolási hőmérsékletet önállóan max. 55 °C-ra növelheti (a termosztát zárolása) vagy legfeljebb 15 °C-ra csökkentheti (a termosztát zárolása).

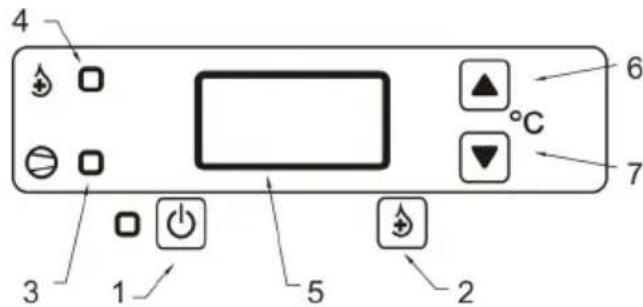

Jelmagyarázat:
1 - Hőszivattyú bekapcsolása
2 - Legionella elleni védelem
bekapcsolása
3 - A hőszivattyú működésének
ellenőrző lámpája
4 - A Legionella elleni védelem
működésének ellenőrző lámpája
5 - Képernyő
6 - Hőmérséklet beállítása - csökkentés
7 - Hőmérséklet beállítása - növelés
A hőszivattyú feszültség alá helyezésekor a képernyőn először a szerviz jelzések gyulladnak ki, majd kijelzi a hőmérsékletet. Ha a forróvíztárolóban lévő víz hőmérséklete alacsonyabb a beállított értéknél, akkor a hőszivattyú automatikusan bekapcsol (világít a 3. ellenőrző lámpa). Ha a hőszivattyút ki akarja kapcsolni, akkor
nyomja meg az 1. gombot (kb. 2 másodpercre). Ekkor a hőszivattyú kikapcsol és a képernyőn az OFF jelzés jelenik meg.
A hőszivattyú bekapcsolása
Nyomja meg az 1-es gombot és tartsa benyomva kb. 2 másodpercig. A képernyőn ekkor megjelenik a forróvíztárolóban lévő víz hőmérséklete és kigyullad a 3-as jelzőlámpa.
A hömérséklet beállítása
Nyomja meg, aztán engedje el a 6-os vagy a 7-es gombot. A gomb megnyomásakor a képernyőn megjelenik a °C jelzés. Ekkor beállíthatja a kívánt hőmérsékletet. A 7-es gombbal csökkentheti, a 6-os gombbal pedig növelheti a beállított hőmérsékletet. A beállítás után a jelzés villogni kezd a képernyőn. A 8. villanás után be van állítva az új hőmérséklet, a képernyő pedig a forróvíztárolóban lévő víz hőmérsékletét mutatja. A beépített hőmérővel rendelkező hőszivattyúkon a hőmérséklet a hőmérőn látható, miközben a hőszivattyú képernyője a vízhőmérsékletet a forróvíztároló alsó részén mutatja. Ezért e két hőmérséklet különbözhet.
FIGYELEM: Ha a hőszivattyú üzemi hőmérséklet-tartományán kívül működik, akkor az elpárologtató fagyása következhet be. Ekkor a hőszivattyú kikapcsol és a képernyőn a tLo jelzés látható. Kikapcsolás után addig nem működik, amíg az elpárologtató le nem olvad.
Legionella elleni védelem
Az Ön által vásárolt hőszivattyú fel van szerelve a Legionella baktérium elleni termikus fertőtlenítő rendszerrel, amely a forróvíztárolóban lévő vizet idönként 65 °C-ra forrósítja. A rendszer automatikusan működik, mégpedig úgy, hogy (a hőszivattyú működése esetén!) 14 naponként magas hőmérsékletre füti fel a vizet. Amikor a forróvíztárolóban a víz hőmérséklete eléri a 65 °C-ot, akkor a vízfütés kikapcsol. A magas hőmérsékleten történő vízfűtést a 2-es gomb (kb. 5 másodpercig történő) megnyomásával is bekapcsolhatja. A képernyőn ekkor felváltva látható a forróvíztárolóban lévő vízhőmérséklet és a LEG jelzés. Amikor a forróvíztárolóban a vízhőmérséklet eléri a 65 °C-ot, akkor a hőszivattyú normális működésre vált.
Hibák és figyelmeztetések jelzése
| Jelzés Leírás | Megoldás | |
| Er1 A 2a hőmérséklet-érzékelőhibája (ki van kapcsolva, rossz | Hívja a szervizt! | |
| Er2 A 2b hőmérséklet-érzékelőhibája (ki van kapcsolva, rossz | Hívja a szervizt! | |
| tLo A bemenő levegő túl alacsonyhőmérsékletű. | A bemenő hőmérséklet növekedése esetén a hőszivattyú átvált normális működésre. | |
| LEG A hőszivattyú a Legionelle elleni védelem üzemmódjában működik. | Amikor a forróvíztárolóban lévő vízhőmérséklete eléri a 65 °C-ot, akkor a hőszivattyú átvált normális működésre. | |
| Villog a 3-as ellenőrző lámpa | A hőszivattyú késve kapcsol be. | A hőszivattyú a késedelem után kezd működni. |
FIGYELEM: A vezérlőegység elemei a kikapcsoló gomb megnyomása után is feszültség alatt vannak!
AZ ELEKTROMOS FÜTÖBETÉT HASZNÁLATA (csak az elektromos fütöbetéttel rendelkező modelleknél)
A beépített SH típusú elektromos fűtőbetétek funkciója kizárólag a zárt vagy nyitott forróvíztárolókban lévő víz kiegészítő fűtése.
Működés közben a fűtőtestet és az érzékelő védőcsövet minden oldalról elegendő víznek kell körülvennie.
Az elektromos fütöbetét burkolatának hömérséklete nem lehet 80 °C-nál magasabb. A törvényes előírások figyelembe vételén kívül tartsa be a csatlakoztatás feltételeit is. Az elektromos fütöbetét csatlakoztatását csak képzett szakember végezheti.
A csatlakoztató vezetéket a hüvelyen keresztül vezesse be az elektromos fütőbetétben lévő bekötő kapocshoz. Ügyeljen rá, hogy a csatlakozó vezeték megfelelő méretű legyen (3x2,5 mm² vagy 5x1,5 mm²).
A beépített elektromos fűtőbetétet csatlakoztassa a villamos-hálózathoz (a villamos kapcsolási rajz alapján), ennek során ügyeljen az előírt csatlakozási feszültség értékére. Az első beindítás előtt a kapcsolási rajz alapján még egyszer ellenőrizze a teljes csatlakozást.
A 2 kW-nál nagyobb fűtőbetétek elektromos csatlakozása gyárilag 3\~400 V-os háromfázisú feszültségre van méretezve (1. ábra) és közvetlen szabályozást tesz lehetővé. A 2 kW-os elektromos fűtőbetéteket 230 V-os egyfázisú feszültségre (2. ábra) vagy 400 V-os háromfázisú feszültségre lehet csatlakoztatni (1. ábra), miközben a csillagkapcsolást nem szabad összekötni a védővezetővel. A bekötő kapcson lévő áthidalt érintkezők 1,5 mm² rézhuzalból készültek.
- A védőfedelet a kívánt állásba fordíthatja oly módon, hogy azt leveszi és elfordítás után újra rögzíti. Ennek során ügyeljen rá, hogy a készülékház tömítései ne mozduljanak el és ne sérüljenek meg. Használjon eredeti csavarokat és alátéteket. Ha szakszerűtlen szerelés miatt az elektromos fűtőbetét nincs jól tömítve, akkor a jótállás érvényét veszti.
- ábra: 400 V-os háromfázisú feszültség (gyári beállítás)
- ábra: 230 V-os egyfázisú feszültség (max. 3 kW)
FIGYELEM: Ne felejtse el csatlakoztatni a védővezetőt!
A forróvíztárolónak rendelkeznie kell befolyó és kifolyó csővel. A forróvíztároló egyéb fém részeinek - amelyekkel érintkezésbe kerül, és amelyek a vízzel érintkeznek –
állandó és megbízható összeköttetésben kell lenniük a földelő vezetővel. A fütőbetét villamos-hálózathoz való csatlakoztatását a villamos berendezésekre vonatkozó szabványoknak megfelelően kell végezni. A fütőbetét és a hálózat közé kötelező olyan megszakítót beiktatni, amely szükség esetén az összes pólust leválasztja a villamos hálózatról a szerelésre vonatkozó nemzeti előírások rendelkezéseinek megfelelően. Árammegszakítóként automata biztosítékok alkalmazása is engedélyezett.
Csatlakoztatás a vízvezeték-hálózatra
A csatlakoztatás során be kell tartani forróvíztároló beépítésére, csatlakoztatására és használatára vonatkozó útmutató rendelkezéseit. A száraz indítás lehetőségét mindenképpen ki kell küszöbölni.
Első üzembe helyezés
A forróvíztárolót meg kell tölteni vízzel, mielőtt csatlakoztatná a villamos hálózathoz. A forróvíztárolóban lévő víz első felmelegítését figyelemmel kell kísérnie! A víz belső kazánban való melegítésekor a táguló víz zárt, nyomásos rendszer esetén a biztonsági szelepből kezd csöpögni, nyitott, nem zárt rendszernél pedig az átfolyós csaptelepből. Ellenőrizni kell a hőfok-szabályozó automatikus kikapcsolását.
Javítás esetén kizárólag eredeti alkatrészeket szabad használni!
Útmutató a felhasználó részére
- A víz mésztartalmától és a működési feltételektől függően bizonyos időközönként az elektromos fűtőbetétről el kell távolítani a vízkövet. E célból ajánlatos vízlágyító berendezés beépítése illetve a használati melegvíz hőmérsékletének megfelelő mértékű csökkentése. Vegye figyelembe, hogy a jótállás nem érvényes az elektromos fűtőbetét vízkő okozta károsodására.
- A forróvíztárolóban lévő hőmérséklet az aktuális melegvíz szükséglethez mérten a pontos hőfokot nem jelző hőfokszabályozóval állítható be. A maximumra állított hőmérséklet körülbelül 75 °C, a minimumra állított hőmérséklet pedig körülbelül 9 °C. A hőmérséklet 75 °C-osra való állításakor a hőmérséklet kb. 65 °C-ra csökken, mielőtt a fűtőbetét ismét bekapcsolna. A fűtőegység túl gyors vízkövesedését megelőzendő azt ajánljuk, hogy a hőfokszabályozót 60 °C-nál alacsonyabb hőmérsékletre állítsa be. Ez a beállítás a hőfokszabályozó állását mutató alsó ábrán látható.
- Ha a készülék használata közben működési zavarok vagy meghibásodás történne, akkor lépjen kapcsolatba a meghatalmazott szervizzel és a hibát ne próbálja meg önállóan elhárítani. A szakemberek részéről ez általában csak egy apró beavatkozást igényel, aminek köszönhetően az elektromos fűtőelem újra működik.
Kérjük, hogy a beépített elektromos fütőbetét esetleges meghibásodásait ne próbálja önállóan megjavítani, hanem forduljon legközelebbi meghatalmazott szervizünkhöz.
CSATLAKOZTATÁS EGYÉB FÜTŐFORRÁSOKHOZ
A hőszivattyús forróvíztároló lehetővé teszi használati melegvíz készítését egy vagy két, különböző energiaforráson alapuló hőcserélön keresztül (pl. központi fűtés, napenergia,...).

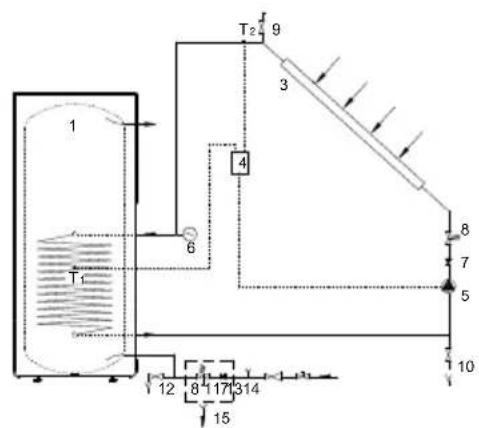

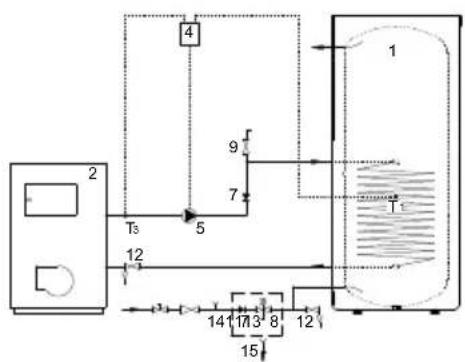

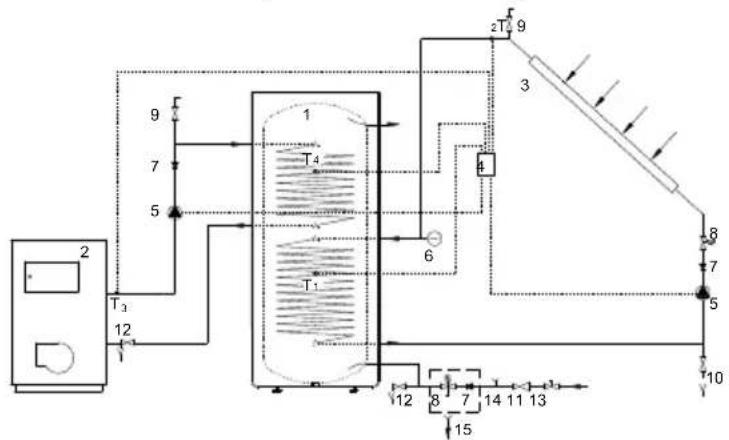

A forróvíztároló különböző hőforrásokhoz való csatlakoztatásának lehetőségei az alábbi ábrákon láthatók.
Napkollektorokhoz való csatlakoztatás
A központi fütés kazánjához való csatlakoztatás
Napkollektorokhoz és a központi fűtés kazánjához való csatlakoztatás
Jelmagyarázat:
1 - Forróvíztároló
2 - Központi fütés kazán
3 - Napkollektor
4 - Differenciál termosztát érzékelőkkel (T1, T2, T3, T4)
5 - Keringető szivattyú
6 - Tágulási tartály
7 - Visszacsapó szelep
8 - Biztonsági szelep
9 - Szellőztető szelep
10 - Rendszertöltő és -ürítő szelep
11 - Nyomáscsökkentő szelep
12 - Ürítő szelep
13 - Záró szelep
14 - Ellenőrző csonk
15 - Ürítő tölcsér
FIGYELEM: A kiegészítő hőforrás hőmérsékletének csökkenése esetén, ha a víz át tud áramlani a hőközvetítőn, akkor a hő ellenőrizetlen módon távozhat a forróvíztárolóból. Egyéb fűtőforrásokhoz való csatlakozás esetén gondoskodni kell a kiegészítő hőforrás szabályos hőfokszabályozásáról.
FIGYELEM: Ha külső hőforrásként napkollektorokat csatlakoztat, akkor a hőszivattyú aggregátját ki kell kapcsolni, mert ellenkező esetben a két hőforrás kombinációja a használati melegvíz túlmelegedéséhez vezethet, ami túlnyomást eredményez.
FIGYELEM: A cirkulációs vezeték további hőveszteséget okozhat a forróvíztárolóban.
HASZNÁLAT ÉS KARBANTARTÁS
A vízvezeték-hálózatra és egyéb hőforrásokhoz történt csatlakoztatás után a hőszivattyús forróvíztároló készen áll a használatra. Ha fennáll a veszély, hogy a forróvíztárolóban lévő víz megfagy, akkor a vizet le kell ereszteni belőle. Ennek során megnyitjuk a forróvíztárolóhoz csatlakozó csaptelepen a melegvizet és a benne lévő vizet leengedjük a befolyó csövön lévő ürítőszelepen.
A forróvíztároló burkolatát enyhe mosószeres oldattal tisztítsa. Ne használjon oldószereket és agresszív tisztítószereket. Ha a hőszivattyú poros környezetben volt, akkor eltömödhhetnek az elpárologtató lamellái, ami károsan hat működésére.
A rendszeres szervizvizsgálatoknak köszönhetően biztosítható a hőszivattyús forróvíztároló hibátlan működése és hosszú élettartama. A gyártó csak akkor vállal garanciát a kazán rozsdásodására, ha Ön elvégeztette a védőanód elhasználódására vonatkozó rendszeres vizsgálatokat. Az egyes vizsgálatok közt eltelt idő nem lehet hosszabb 36 hónapnál. E vizsgálatokat a márkaszerviz meghatalmazott szakemberének kell elvégeznie, aki ezek elvégzését a termék jótállási jegyén igazolja. A vizsgálat során ellenőrzi az anód korrózió elleni védőrétege elhasználódásának fokát és szükség esetén a forróvíztároló belsejét megtisztítja a lerakódott vízkötől, melynek mennyisége az elhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függ. A forróvíztároló vizsgálata után a szervizelést végző szakember a készülék állapotától függően javasol egy időpontot a következő ellenőrzésre.
A körültekintő gyártás és ellenőrzés ellenére a hőszivattyú működése során bekövetkezhetnek olyan problémák és hibák, melyeket a szerviz egy meghatalmazott szakemberének kell elhárítania.
Egy esetleges hiba bejelentése előtt ellenőrizze a következőket:
- Rendben van-e az áramellátás?
- Nincs-e valami akadály a kijövő levegő útjában (az elpárologtató belegesedett)?
- Nem túl alacsony-e a környezet hömérséklete (az elpárologtató bejegesedett)?
- Hallatszik-e a kompresszor és a ventilátor működése?
Kérjük, hogy a fütöbetét és a hőszivattyú esetleges hibáit ne próbálja önállóan megjavítani, hanem forduljon legközelebbi szervizünkhöz.

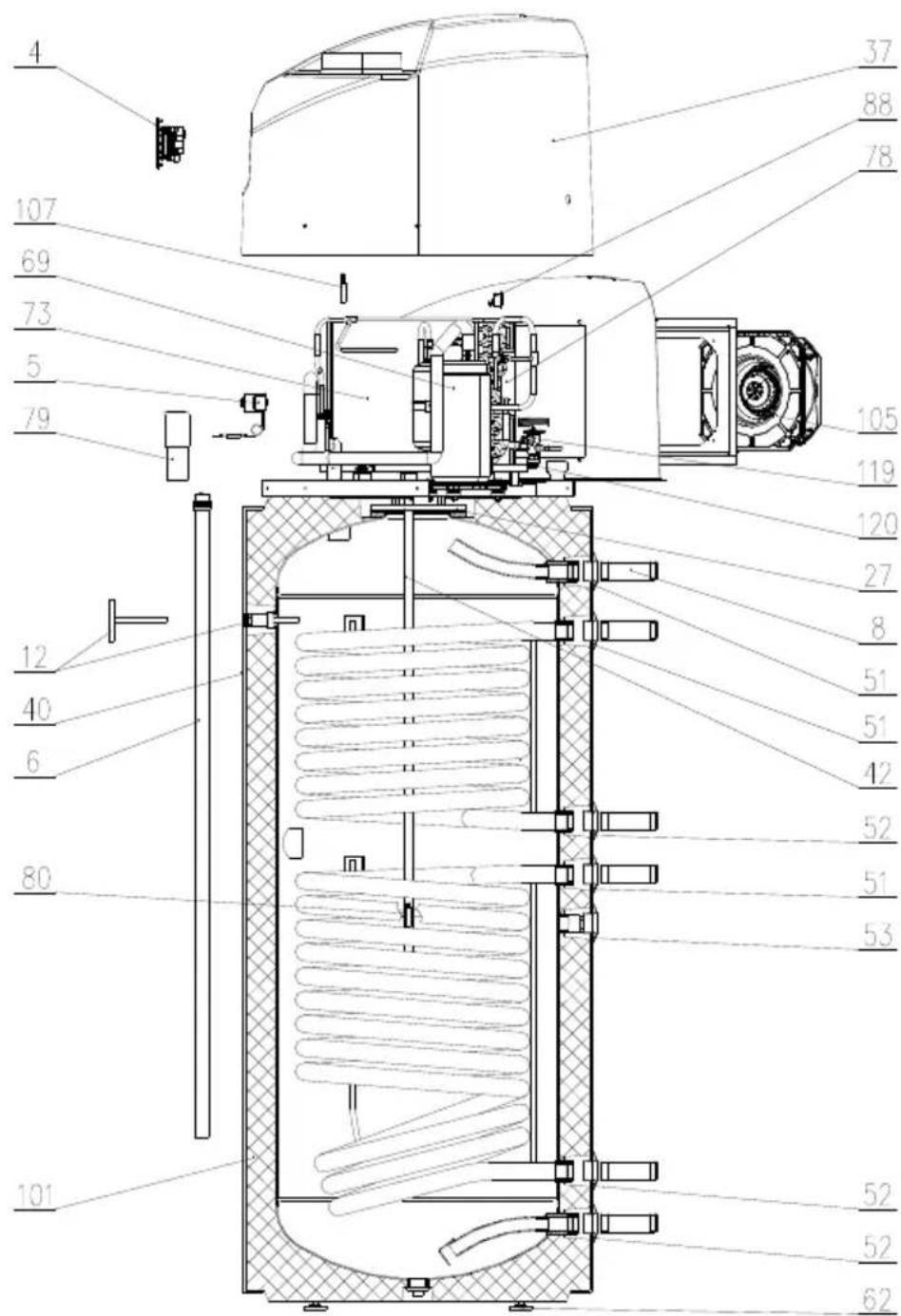

| Sorszám | Azonosító | Alkatrész elnevezése | Mennyiség | Érvényesség |
| 4 | 385882 | Hőfokszabályozó | 1 | |
| 5 | 487110 | Hőbiztosíték | 1 | |
| 6 | 269457 | Áldozati anód D26x742/730-G1 | 1 | PAW-DHWM200ZC |
| 6 487348 | Áldozati anód nodeD26x1062/1050-G1 | 1 | PAW-DHWM300ZCPAW-DHWM300ZE | |
| 8 | 765082 | Kifolyó cső G1x105 | 4 | |
| 12 | 765012 | Bimetál hőmérő | 1 | |
| 27 | 765011 | Tömítés 180/114x3 | 1 | |
| 37 | 408924 | Sapka | 1 | |
| 40 | 479610 | Burkolat | 1 | PAW-DHWM200ZC |
| 40 | 479621 | Burkolat | 1 | PAW-DHWM300ZC |
| 40 | 479622 | Burkolat | 1 | PAW-DHWM300ZE |
| 42 | 407211 | Karima TC | 1 | |
| 51 | 765085 | Rozetta D34 G1 RD | 2 | |
| 52 | 765084 | Rozetta D34 G1 MO | 2 | |
| 53 | 765086 | Rozetta D32 G3/4 MO | 1 | |
| 62 | 765083 | Szabályozható lábak M12x71 | 4 | |
| 69 | 407206 | Kompresszor | 1 | |
| 73 | 408787 | Elpárologtató ZCR | 1 | |
| 78 | 364934 | Szárítószűrő 30 g | 1 | |
| 79 409396 | Kondenzátor 15μF | 1 | ||
| 80 765106 Hőfokszabályozó szonda PT1000L2000 | 1 | |||
| 88 | 419221 | Termikus védelem | 1 | |
| 101 | 408708 | Forróvíztároló | 1 | PAW-DHWM200ZC |
| 101 | 408709 | Forróvíztároló | 1 | PAW-DHWM300ZC |
| 101 | 408710 | Forróvíztároló | 1 | PAW-DHWM300ZE |
| 105 | 378114 | Ventilátor készülékházzal | 1 | |
| 107 | 346060 | Hőfokszabályozó szonda PT1000L1000 | 1 | |
| 119 | 440608 | Táguló szelep TUB-R134 | 1 | |
- A forróvíztároló hátsó oldalán érzékelő
- CSATLAKOZTATÁS A VÍZVEZETÉK-HÁLÓZATRA
- A HÓSZIVATTYÚS FORRÓVÍZTÁROLÓ TELEPÍTÉSE
- Környezeti levegővel való működés
- Bevezetett levegővel való működés
- A nyomáscsökkenés értékeinek meghatározása a légbefúvó és elszívó csővezeték-rendszernél
- A HÓSZIVATTYÚ MÜKÖDÉSE
- Jelmagyarázat:
- A hőszivattyú bekapcsolása
- A hömérséklet beállítása
- Legionella elleni védelem
- AZ ELEKTROMOS FÜTÖBETÉT HASZNÁLATA (csak az elektromos fütöbetéttel rendelkező modelleknél)
- FIGYELEM: Ne felejtse el csatlakoztatni a védővezetőt!
- Első üzembe helyezés
- Útmutató a felhasználó részére
- CSATLAKOZTATÁS EGYÉB FÜTŐFORRÁSOKHOZ
- HASZNÁLAT ÉS KARBANTARTÁS
Márka : PANASONIC
Modell : PAW-DHWM300ZE
Kategória : Légkondicionáló
