Termék típusa	Szilárd tüzelésű tűzhely (széntűzhely)
Modell	Rustika
Névleges hőteljesítmény	6 kW
Tüzelőanyagok	Fa (max. hossz 25 cm, nedvességtartalom ≤20%), barnaszén brikett, fa brikett
Méretek (mag. x szél. x mély.)	Az utasítási rajz szerint (részletes méretek a 4.2 fejezetben)
Füstcső átmérő	120 mm
Súly	Kb. 120 kg (becsült, pontos adatok nélkül)
Funkciók	Főzés, sütés, helyiség fűtése
Levegőszabályozás	Elsődleges (teljesítmény) és másodlagos (fa/szén)
Biztonsági távolságok (oldalak)	50 cm gyúlékony anyagoktól
Biztonsági távolság (hátul)	25 cm
Biztonsági távolság (elöl)	50 cm
Padló a tűzhely alatt	Nem éghető alap szükséges (kerámia, kő, üveg, fém) – 50 cm előtte és 30 cm oldalt
Kéményhez csatlakoztatás	Min. keresztmetszet 14x14 cm, min. magasság 4 m (5 m több készülék esetén)
Karbantartás és tisztítás	Hidegen tisztítani; főzőlap – savmentes szerrel; sütő – langyos, puha ruhával; füstcsövek – kaparóval a lapok eltávolítása után
Pótalkatrészek	Csak eredeti Wamsler alkatrészek; rendeléskor adja meg az alkatrész számát és a sorozatszámot az adattábláról
Garancia	A termékhez mellékelt garanciajegy szerint
Biztonsági előírások	EN 13240/EN 12815 szabványoknak való megfelelés; a telepítés előtt kéményseprővel való konzultáció szükséges
Tartozékok a készletben	Szerelő kulcs, hőálló kesztyű, garanciajegy, használati utasítás

Gyakran ismételt kérdések - Rustika Wamsler

Milyen tüzelőanyag használható a Rustika tűzhelyben?

Engedélyezett tüzelőanyagok: száraz fa (max. hossz 25 cm, nedvességtartalom ≤20%), barnaszén brikett és fa brikett. Tilos hulladékot, nedves fát vagy folyékony gyújtószereket elégetni.

Milyen biztonsági távolságokat kell betartani?

Gyúlékony anyagoktól: oldalak – min. 50 cm, hátul – 25 cm, elöl – 50 cm. A tűzhely felett ne tároljon gyúlékony tárgyakat 70 cm távolságon belül. A padlót nem éghető anyaggal kell védeni (50 cm előtte, 30 cm oldalt).

Hogyan csatlakoztassuk a tűzhelyt a kéményhez?

Konzultáljon kéményseprővel. A kémény keresztmetszete min. 14x14 cm, magassága min. 4 m (több készülék esetén 5 m). Az összekötő cső átmérője 120 mm legyen, és legalább 10°-os emelkedéssel szerelje fel.

Hogyan gyújtsuk be a tűzhelyet?

Helyezzen papírt/gyújtóst a rostélyra, arra vékony fát. Nyissa ki az elsődleges levegőszabályzót és a gyújtósegédet. Gyújtsa meg, zárja be az ajtót. Miután izzás keletkezett, tegyen vastagabb fát vagy szenet, zárja el a gyújtósegédet, és állítsa be a megfelelő teljesítményt.

Hogyan tisztítsuk a főzőlapot és a sütőt?

A főzőlapot langyosan tisztítsa savmentes rozsdamentes acél tisztítószerrel. A sütőt – langyosan, puha nedves ruhával. Minden használat után tisztítsa. Kerülje a vizet hideg főzőlapon – azonnal törölje szárazra, hogy elkerülje a rozsdafoltokat.

Mit tegyünk kéménytűz esetén?

Azonnal zárja el az összes levegőnyílást a tűzhelyben, és hívja a tűzoltóságot. Ne oltsa vízzel! Tűz után ellenőriztesse a kéményt szakemberrel.

Miért füstöl a tűzhely begyújtáskor?

Rövid ideig tartó füstölés az első használatkor normális. Ha később is előfordul, ellenőrizze a kémény huzatát, a fa nedvességtartalmát, hogy a hamutartó ajtaja zárva van-e, és hogy a helyiség jól szellőzik-e.

Hogyan szabályozzuk a fűtési teljesítményt?

A teljesítményt az elsődleges levegőszabályzóval (kar a hamutartó ajtaja alatt) szabályozzuk – nyitás növeli, zárás csökkenti. Főzéshez a „sütés-főzés” funkciót használja a főzőlapon lévő kapcsolóval.

Milyen követelmények vonatkoznak a helyiség szellőzésére?

A helyiségnek legalább 4 m³ levegőt kell biztosítania 1 kW teljesítményenként, azaz Rustika esetén minimum 24 m³-t. Kisebb helyiségekben legalább 150 cm² keresztmetszetű szellőzőnyílásokat kell kialakítani.

Hol található a pótalkatrész száma?

Az alkatrész szám és a sorozatszám a készülék adattábláján található. Pótalkatrészek rendelésekor mindkét számot meg kell adni – csak eredeti Wamsler alkatrészek.

HASZNÁLATI ÚTMUTATÓ Rustika Wamsler

Köszönjük megtisztelő bizalmát, hogy a mi tűzhelyünket választotta! Helyesen döntött. Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új tűzhelyében, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tanácsot.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Előszó ...... Hiba! A könyvjelző nem létezik.

BIZTONSÁGI ELŐÍRÁSOK ...... Hiba! A könyvjelző nem létezik.

1. A tűzhely elhelyezése ....5
   1.2 Előírások 6
   1.3 Elhelyezési helység 6
   1.4 Bizonsági távolságok 7
   1.5 Kéménycsatlakozás 7
   1.6 Füstgázcsonk átszerelés ...... 10
   2 Tüzelőanyagok, beállítások 11
   2.1 Tüzelőanyagok....11
   2.2 Égési levegő beállítások 11
2. A tűzhely üzemeltetése....12
   3.1 Kezelőelemek és beállításuk 12
   3.1.2 Teljesítmény szabályozás....12
   3.1.3 Szekunder levegő állítás....12
   3.1.4 Begyújtás segítő (füstterelő, funkcióváltó, „süt-főz“)....12
   3.1.5 Sütőajtó 12
   3.2 Begyújtás, kezelés 12
   3.3 Főzés, sütés, fűtés....13
   3.4 Üzemen kívül helyezés 13
   3.5 Tisztítás, karbantartás....13
   3.5.1 A készülék tisztítása 13
   3.5.2 A sütő tisztítása....13
   3.5.3 A tűzhelylap tisztítása 13
   3.6 Üzemzavarok és elhárításuk....14
3. Müszaki adatok 15
   4.1 Műszaki jellemzők....15
   4.2 Méretek 16
   5.Jótállási feltételek....16

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek az EN 12815 szabvány alapján bevizsgálásra kerültek (készülék típusát meghatározó típustábla a tároló fiók oldalán).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprötöl tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 25 cm hosszúságban)

- esetlegesen barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tüz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.

2. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

5. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

6. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

8. Hirtelen leégés elkerüléséhez arra kell ügyelni, hogy a tüzelőanyag (különösen fa) soha ne legyen túlzottan oxigénszegény módon tüzelve. A fát nem szabad szenesedve elégetni. Utántöltés előtt a levegőszabályzót rövid időre meg kell nyitni.

9. Tüzelőanyag újra töltése, ill. a tüzelőajtó és hamuajtó kinyitása előtt ellenőrizze, hogy az alsó tüzelőanyag tároló fiókot zárva van-e. Tűzveszély!

10. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni,

ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.

1. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.

2. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.

3. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fütőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm²).

4. Ügyeljen az éghető alkatrészektől és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.

5. A készüléket tilos átalakítani.

6. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.

7. Kéménytüz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

8. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartlmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladék lerakó helyre szállítsa el.

9. A tűzhely kicsomagolása után a műanyag és papír elemeket a megfelelő hulladék lerakó helyre szállítsa el, a fa elemeket tüzelje el.

1. A tűzhely elhelyezése

A tűzhelyek felépítése

1. Primer levegőszabályzó (Teljesítmény szabályzó)
2. Tüzhelylapok
3. Füstcsonk
4. Füstterelő (funkcióváltó „süt-főz“)
5. Sütőajtó
6. Hamuláda
7. Rostély
8. Tüztér bélés (samott)
9. Tüzelőajtó
10. Szekunderlevegő szabályozó
11. Hamuajtó
12. Grillrács
13. Láb

Tartozékok:

• Kezelőkulcs
• Hőálló kesztyű
• Jótállási jegy
• Használati útmutató

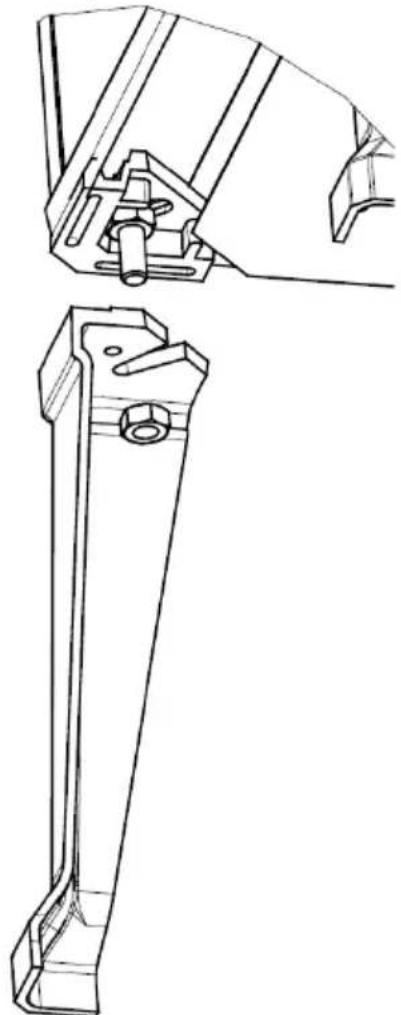

A tűzhely leszerelt lábakkal kerül kiszállításra. A lábazatot az alábbi rajz alapján kell a helyükre szerelni. A lábak a hamuládában, becsomagolva találhatók.

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön tűzhelyének kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

1.3 Elhelyezési helység

Mivel a tűzhely az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a tűzhelyekre ez azt jelenti, hogy az elhelyezési helységnek min. 24 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyilásokat. (Összekötő nyilások min. keresztmetszete 150 cm²).

1.4 Bizonsági távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a tűzhely közvetlen környezetében a hőhatástól védeni, kell.

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincsennek közelebb az alábbiaknál:

oldalt készülék magasságig:

minimális távolság 50 cm

hátul:

minimális távolság 25 cm

elöl:

minimális távolság 50 cm

A tűzhelyek fölött 70 cm-es távolságban semmilyen éghető anyag nem tartható.

A tűzhelylap és a magas szekrény között minimálisan 55 cm távolságot kell tartani..

A tűzhely alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

1.5 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a tűzhely közötti összekötőelemeknek nem lehet kisebb a keresztmetszete, mint a tűzhely csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak, legalább 10 fokos emelkedéssel kell csatlakozniuk a tűzhelyhez. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min. 2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a tűzhely névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

A bekötéshez szükséges kémény belső mérete legalább 14x14 cm és minimum 4 m (több készülék bekötésénél 5 m) magas legyen.

x (távolság az éghető anyagoktól):

olyan csatlakozó elemeket kell választani, melyekkel a tűzhely és kéménycsatlkozó elemekre vonatkozó előírt távolságok betarthatók!

helyes	helytelen
min. 50 cm: legalább	tetőgerincnél magasabb
további tűzhely nincs csatlakoztatva a kéményhez	további tűzhelyek DIN 4705 T3 alkalmassági bizonyítvány nélkül csatlakozatatva
nem használt füstcső csatlakozói megfelelően lezárva és tömítve	nem kívánt huzat le nem zárt füstcső-csatlakozók miatt
megfelelően tömitett füstcső-csatlakozás kettős kéménybéléssel	nem kívánt huzat nem megfelelően tömitett füstcső-csatlakozás
kéményajtó zárva és megfelelően tömítve	nem kívánt huzat nyitott kéményajtó miatt

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő tüzelőlevegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a tűzhelyénél a tüzelőlevegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

1.6 Füstgázcsonk átszerelés

A tűzhelyeket, füstgáz csonkjait hátsó füstgáz kivezetésével gyártjuk, de lehetőség van átszerelésükre oldalsó illetve felső füstgáz kivezetésüre.

Átszerelés oldalsó kivezetésre:

1. Szerelje le a az oldallapon lévő zománcozott zárólemezt.
2. A hátsó falról szerelje le a füstcsonkot és szerelje át oldalra.

Átszerelés felső kivezetésre:

1. Emelje ki a tűzhelylapból az ovál alakú zárólapot.
2. A hátsó falról szerelje le a füstcsonkot és szerelje a tűzhelylapra.
3. A hamuládában szállított tartozék zárófedelet szerelje hátra a füstcsonk helyére.

A hátulról leszerelt füstcsonk helyére mindig szerelje fel az ovális zárófedelet, valamint a hátfalon található kör alakú fedelet fordítsa a kivágat fölé és rögzítse.

2 Tűzelőanyagok, beállítások

2.1 Tüzelőanyagok

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Barnaszénbrikett	19.500
Keményfa	15.900
Puhafa	11.500

1. táblázat

Töltési mennyiségek:

Hasábfa: max. hossz.: 25 cm, kb. 3 hasáb töltésenként kb. 2,0 kg.

Barnaszénbrikett max: 3,3 kg (5-6db)

Fabrikett (DIN 51731) max. 1,7 kg.

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

Hirtelen leégés elkerüléséhez arra kell ügyelni, hogy a tüzelőanyag (különösen fa) soha ne legyen túlzottan oxigénszegény módon tüzelve. A fát nem szabad szenesedve elégetni.

Utántöltés előtt a levegőszabályzót rövid időre meg kell nyitni.

2.2 Égési levegő beállítások

A primer levegőszabályzó karnak mindig a jelölés közepénél kell lenni.

Tüzelő anyag		Primer levgő szab.	Füstterelő (funkcióváltó „süt-főz”)	Szekunder levegőkar*	Égési idő (óra)
Begyújtás		1	nyitva	1	-
Tüzifa	Névleges telj.	0	zárva	1	kb 1
Barnaszénbrikett	Névleges telj.	1	zárva	0	kb 2
Üzemen kívül helyezés		0	zárva	0	-

2. táblázat

3. A tűzhely üzemeltetése

3.1 Kezelőelemek és beállításuk

3.1.2 Teljesítmény szabályozás

Az égéshez és a teljesítmény szabályozáshoz szükséges levegő a rostély alatt van a tűztérbe bevezetve melyet a hamuajtó also részén elhelyezett szabályzókarral lehet állítani (6. ábra).

3.1.3 Szekunder levegő állítás

Az égéshez szükséges szekunder levegőt a tüzlőajtó burkolat alsó részén elhelyezett karral lehet szabályozni. „1“ jelzés a fa tüzelés állása, a“0“ jelzés a szén tüzelés állása

3.1.4 Begyújtás segítő (füstterelő, funkcióváltó, „süt-főz“)

A begyújtás segítőt csak a tűzhely begyújtásakor szabad nyitva tartani. Főzés illetve fűtés közben zárt helyzetben kell lennie, mert nyitott állapotában rontja a készülék teljesítményét.

A funkcióváltó állítókarja a tűzhely sütő felőli oldalán, elöl van elhelyezve.

A vízszintes helyzetben (süt) funkció működik, a függőleges (főz) helyzetet begyújtáskor ill. Abban az esetben, ha csak főzni akarunk.

3.1.5 Sütőajtó

Csak a tűzhely hideg állapotában tisztítsa a sütőajtót!

3.2 Begyújtás, kezelés

Az első begyújtás előtt a szállítás biztosító elemeket, ragasztószalagokat, címkéket távolítsa el a tűzhelyről.

A begyújtás hagyományos módon történik. A rostélyra papírt vagy alágyújtóst helyezünk, melyre gyújtóst év vékonyabb tűzifát teszünk. A tűzet meggyújtjuk, a teljesítmény szabályzót és a begyújtás segítőt kinyitjuk, a tüzelőajtót bezárjuk a 2.sz. táblázat szerint. Az erős parázs kialakulás után vastagabb tűzifát vagy szenet helyezünk a tűzre. A továbbiakban az égés erősségét a teljesítmény szabályzóval állítjuk be a 3.1.2 pontban leírtak szerint.

Tüzelés közben a hamuajtót zárva kell tartani. Szén és barnaszénbrikett esetén a teljesítmény szabályzó beállítására nagyon ügyeljünk, mivel a készülék könnyen túlmelegedhet.

Használható tüzelőanyagok: légszáraz tűzifa, pormentes barnaszén, barnaszébrikett.

A tüzelés folyamán képződött hamu és salak eltávolítása a megfelelő eszközzel a rostélyon keresztül végezhető el. A hamut a hamuládából hideg állapotban távolítsa el lehetőleg naponta. Ügyeljen arra, hogy a hamuláda ne töltődjön fel teljesen, mert a feltöltődött hamu elzárhatja az égéshez szükséges levegő áramlását. Az esetleg összegyült nagyobb méretű salak a tüzelőajtón keresztül távolítható el.

3.3 Főzés, sütés, fűtés

Ha megfelelő tűz kialakult, a begyújtás segítőt zárni kell.

A tüz nagyságát a tüzelőanyag mennyiségével is tudja szabályozni a 2.1 pontban leírtakat figyelembe véve.

Főzéshez olyan edényeket haszháljon, melyeknek sík az aljuk, mert a domború vagy homorú edényaljak a hőt nem vezetik mefelelően.

A tűzhelylap különböző hőmérsékletű, legmelegebb a tűztér fölött, a főzést itt célszerű végezni, a kisebb hőigényű műveletek (étel melegítés, höntartás) a sütő fölötti részen végezhetők el.

A tűzhelyek sütőjében sütőrács található. Ha a sütőben a hőmérséklet túl magas javasoljuk kevesebb mennyiségű, és/vagy kisebb fűtőértékű tüzelőanyag alkalmazását (pl. puha tűzifa.

3.4 Üzemen kívül helyezés

Hagyja a tüzet kialudni, és a primer és szekundert állítsuk „0“ állásba a levegőszabályzókart.

Ha a tűzhely kihült hamuzza ki tűzteret és ürítse ki a hamuládát.

3.5 Tisztítás, karbantartás

3.5.1 A készülék tisztítása

A készüléket csak hideg állapotban szabad tisztítani. A zománcozott, festett alkatrészeket csak karcmentes, a kereskedelemben erre a célra ajánlott tisztítószerekkel tisztítsa.

A füstjáratok tisztításához a tűzhelylapokat és a sütő alatti tisztítónyílás fedelét el kell távolítani, és a koromkaparóval a füstjáratokat kitisztítani.

A tűzhelylapok visszahelyezésénél figyelni kell, hogy ezek a helyükre kerüljenek. A tisztítóajtó nyílás fedelét hézagmentesen és erősen rögzítsük.

3.5.2 A sütő tisztítása

A sütöt kézmeleg állapotban célszerű tisztítani a kereskedelemben kapható karc mentes tisztítószerekkel és puha nedves törlő ruhával, mert a víz ilyenkor még elpárolog a sütő és sütőajtó felületéről.

A sütő tisztítását javasoljuk minden sütés után elvégezni.

3.5.3 A tűzhelylap tisztítása

A tűzhelylap tisztítását kézmeleg állapotban kell elvégezni savmentes acéllapokhoz való tisztítószerrel, mert a víz ilyenkor elpárolog és a tűzhelylap nem fog berozsdásodni..

A tisztítást javasoljuk minden főzés után elvégezni.

Ha a hideg tűzhelylapra víz kerül azonnal törölje le száraz, puha törlőruhával, különben rozsdafoltok fognak kialakulni.

Ügyeljen a tűzhelylap és a tűzhelykeret közötti tágulási rés megtartására, különben deformáció keletkezhet a tűzhelylapon, illetve a burkolatoban.

Ugyancsak ügyeljen a tűzhelylap és a betét elemek közötti tágulási rések betartására, szükség esetén tisztítsa meg azokat is.

3.6 Üzemzavarok és elhárításuk

Az Ön által vásárolt tűzhely a legújabb műszaki ismeretek alapján került gyártásra. Ennek ellenére üzemzavarok léphetnek fel, amelyek kialakulásáért a kémény, a tüzelőanyag vagy a fütőberendezés felelős.

Rövid ideig tartó füstképződés az első az első használatkor normális.

Ügyelni kell a helyiség megfelelő szellőztetésére.

üzemzavar	vizsgálat/elhárítás
A tűzhely füstöl - nyáron- télen- üzembehelyezéskor	- Nyissa ki rövid időre és felügyelet mellett a hamuláda ajtaját (nem megfelelő kéményhuzat a magas külső hőmérséklet eredménye).- Melegítse fel a kéményt fagyapottal (közvetlen a kéményben vagy a tűzhelyen keresztül).- Nyissa ki rövid időre és felügyelet mellett a hamuláda ajtaját.- Ne használjon nedves vagy füst intenzív tüzelőanyagot.- A tűzteret lassan és kisebb adagokban töltse fel tüzelőanyaggal.- Mikor tisztították ki utoljára a tűzhelyet?- Az első üzembe helyezés alkalmával rövid ideig tartó füstszivárgás teljesen normális és idővel megszűnik.
A tűzhely huzata nem megfelelő.	- Túl gyenge a kéményhuzat?- Esetleg nincs megfelelően tömítve a füstcső csatlakozása?- Megfelelő módon vannak lezárva a tűzhely és a kémény tisztítónyílásai?- Biztosítva van a felállítási helyiség ellátása friss levegővel?(Az ajtók és az ablakok ne zárjanak légmentesen.)- Esetleg nincs megfelelően tömítve a kémény vagy túl van terhelve?
A főzéshez túl alacsony a hő ellátás.	- Esetleg a hőmérséklet szabályzó beállítása nem megfelelő?
A főzéshez túl magas a hő ellátás.	- Esetleg visszaállították a hőmérsékletszabályozót?- Használjon kevesebb tüzelőanyagot az utántöltéshez.

4. Műszaki adatok

4.1 Műszaki jellemzők

Típus		RUSTIKA
Névleges hőteljesítmény	kW	6
Füstgáz áramlási sebesség	g/s	16,6 / 14,3
Füstgázhőmérséklet a füstgázcsonknál	^0C	178 / 202
Huzat szükséglet	Pa	12
Fűtőképesség* -tartós fűtéskor	m^3	165 / 95 / 65
-időszakos fűtéskor		116 / 68 / 46
Füstcsonk átmérő	mm	120
CO kibocsátás(13% O_2 -re vonatkoztatva)	mg/ m^3	1331 / 1173
CO kibocsátás(13% O_2 -re vonatkoztatva)	%	0,11 / 0,09
Portartalom (13% O_2 -re vonatkoztatva)	mg/ m^3	< 40
OGC (13% O_2 -re vonatkoztatva)	mg/MJ	62 / 113
NOx (13% O_2 -re vonatkoztatva)	mg/MJ	164 / 152
Hatásfok	%	73,4 / 73,4

*: Fűtési adatok DIN 18893 Tab2 szabvány alapján.
A táblázatban szereplő /-el elválasztott adatok előtagjai fa tüzelésre, utótagjai barnaszénbrikettre tüzelésre vonatkoznak.

4.2 Méretek

5. Jótállási feltételek

A pontos garanciális feltételeket a készülékkel együtt szállított Jótállási jegy tartalmazza.

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a müszaki színvonalat emelik vagy a minőséget javítják.

SK

Vážený zákazník!

Wamsler SE Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu
