Márka	Wamsler
Modell	Comfort
Terméktípus	Kandalló (szilárd tüzelőanyag kályha)
Névleges hőteljesítmény	6 kW vagy 8 kW (kiviteltől függően)
Méretek (Sz x Mé x Ma)	463 x 414 x 881 mm
Nettó tömeg	57 kg
Tüzelőanyagok	Természetes hasábfa (max. 33 cm hossz) és DIN 51731 szerinti fabrikett
Maximális tüzelőanyag mennyiség	1,4 kg (6 kW) / 1,9 kg (8 kW) hasábfához; 1,2 kg (6 kW) / 1,6 kg (8 kW) fabrikett esetén
Hatásfok	≥ 80 %
Füstgázhőmérséklet	285 °C (6 kW) / 325 °C (8 kW)
Füstgáz tömegáram	6,6 g/s (6 kW) / 8,1 g/s (8 kW)
CO-kibocsátás (13% O₂-nál)	< 1220 mg/m³ (6 kW) / < 1125 mg/m³ (8 kW)
Poremisszió (13% O₂-nál)	< 40 mg/m³
Minimális huzat	12 Pa
Égési idő névleges hőteljesítmény mellett	kb. 0,75 óra
Füstcsőcsonk átmérője	120 mm
Biztonsági távolságok gyúlékony anyagoktól	Oldalt: 55 cm, hátul: 50 cm, elöl (sugárzási zóna): 80 cm (védőernyővel 40 cm)
Nem éghető állófelület	Legalább 50 cm-rel a tűztérajtó előtt és 30 cm-rel oldalt
Tisztítás és karbantartás	Az üveglap, a hamutartó és a füstgázutak rendszeres tisztítása; évenkénti szakember általi ellenőrzés
Engedély	EN 13240 szerint vizsgálva
Különlegességek	Elsőleges levegőszelep a teljesítmény szabályozásához; tűzálló bélés; kandalló több lakásos használatra alkalmas

Gyakran ismételt kérdések - Comfort Wamsler

Hogyan gyújtsam be helyesen a Wamsler Comfort kályhát?

Milyen tüzelőanyagok engedélyezettek a Wamsler Comfort-hoz?

Milyen biztonsági távolságokat kell betartanom?

Mit tegyek, ha a fűtőajtó kinyitásakor füst jön ki?

Hogyan tisztítsam a kályha üveglapját?

Milyen gyakran kell karbantartani a Wamsler Comfort-ot?

Mit kell tenni kéménytűz esetén?

Saját magam telepíthetem a Wamsler Comfort-ot?

Mennyi tüzelőanyagot rakhatok fel egyszerre maximum?

Mit tehetek, ha csökken a fűtőteljesítmény?

HASZNÁLATI ÚTMUTATÓ Comfort Wamsler

HU Kandalló használati útmutató

TYP 108 72 / 73

COMFORT

MAXX

Tubb biztonség Nagyelb árték

EK PRÜFBERICHT

EK TÍPUSVIZSGÁLATI JELENTÉS

BENANNTE STELLE (KENNUMMER: 1417)

BEJELENTETT SZERVEZET (Regisztrációs szám: 1417)

Auftraggeber: Wamsler SE Megbízó: 3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ: Primo 6kW – TYP 10872, Comfort (6 kW) (Raumheizer) Vizsgált típus: Primo 6kW – TYP 10872, Comfort (6 kW), (Helyiség fütő)

Datum des Auftrages: 02.05. 2012. Megbizás kelte

Auftrag: Megbizás tárgya: Prüfung nach EN 13240: 2001/A2:2004/AC:2007 vizsgálat MSZ EN 13240:2001/A2:2004/AC:2007

Minta beérkezésének kolte: 02.04. 2012.

Vizsgálat végzésének ideje: 16.04.2012-11.05.2012.

Fachdirektorin: Osztályvezető:

Gabriella Süvegesné Váradi

Produktspezialist: Szakértő:

József Nagy

1.melléklet – Anlage 1: Fotó / Photo

A műszaki dokumentációt archiváltuk

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	781/492	1048/1074	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	57/95		ja/igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	44/35	30/49	ja/igen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	25/21		ja/igen
Wirkungsgrad Hatásfok	≥80 % ≥78 %	80,0/78,8	80,1/78,1	ja/igen
Leistung Teljesírmény	kW	6,1/6,2	2,9/3,1	ja/igen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előírás Németországban a 2.lépcső szerint (érvényes 2015-töl)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1206/836	jaligen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		38/36	jaligen
Wirkungsgrad Hatásfok	≥73 %		80,0/78,8	jaligen

EK PRÜFBERICHT

EK TÍPUSVIZSGÁLATI JELENTÉS

BENANNTE STELLE (KENNUMMER: 1417)

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

Auftraggeber:

Megbízó:

Wamsler SE

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Vizsgált típus:

Primo 8 kW – TYP 10873, Comfort (8kW) (Raumheizer)

Primo 8 kW – TYP 10873, Comfort (8kW), (Helyiség fütő)

Minta beérkezésének kelte:

1. 1. 2012.

Vizsgálat végzésének ideje:

1. 1. 2012 - 04. 06. 2012.

Fachdirektorin:

Osztályvezető:

Gol. ullle F=upi' Vapl.

Gabriella Süvegesné Váradi

ÉMI-TÜV SÜD KÍL KERMI Osztily

Produktspezialist:

Szakértő:

Nm Cell

József Nagy

1.melléklet – Anlage 1: Fotó / Photo

A müszaki dokumentációt archiváltuk

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	722	970	ja/igen	Scheitholz / Hasábfa
NOx-Gehalt NOx-tartalom	≤150 mg/MJ	53		ja/igen
CnHm-Gehalt CnHm-tartalom	≤50 mg/MJ	34	43	ja/igen
Staubgehalt Portartalom	≤60/35* mg/MJ	23		ja/igen
Wirkungsgrad Hatásfok	≥80 %	80,5	80,3	ja/igen
Leistung Teljesírmény	kW	8,2	4,0	ja/igen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előírás Németországban a 2.lépcső szerint (érvényes 2015-töl)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1125	jaligen	Scheitholz / Hasábfa
Staubgehalt Portartalom	≤40 mg/Nm ^3		35	jaligen
Wirkungsgrad Hatásfok	≥73 %		80,5	jaligen

Tisztelt Vásárló!

Köszönjük megtisztelő bizalmát, hogy termékünket választotta!

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 22

Tartalomjegyzék....22

BIZTONSÁGI ELŐÍRÁSOK 23

1. Használat 25
   1.1 A kandalló felépítése 25
   1.2 Üzembe helyezés 26
   1.3 Üzemen kívül-helyezés 28
   1.4 Fütési útmutatások 28
   1.5 Tisztítás és gondozás....29
   1.6 Üzemzavar-okok, elhárításuk....31

2. Elhelyezés....32

2.1 Előírások....32
2.2 Elhelyezési helység 32
2.3 Távolságok 32
2.4 Kéménycsatlakozás....33

1. Müszaki adatok....35

3.1 Méretrajz....35

3.2 Műszaki adatok......Hiba! A könyvjelző nem létezik.

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a DIN EN 13240 norma alapján bevizsgálásra kerültek.
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a ké- ménynek, amelyre a készüléket csatlakoztatni akarja, tökéletes állapot- ban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:
8. természetes faanyag (max. 33 cm hosszúságban)
9. esetlegesen barnaszén-brikett (ld. használati utasítás)
10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot vagy száraz gyújtóst lehet használni.
11. Hulladék, széntörmelék, forgácslap maradék, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása elött már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre, a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek ható magassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakoztatható.
24. Kéménytüz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
25. A készülék kicsomagolása után a papír és műanyag alapú csoma-golóanyagokat helyezze a szelektív hulladékgyűjtőbe.
26. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartlmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. Használat

1.1 A kandalló felépítése

1. kép

2. Tüzelőajtó

3. Füstcsőcsonk
4. Fatároló
5. Primer levegőszabályzó

6. Ajtófogantyú

7. Falazat

8. Rostély
9. Hamuláda
10. Tipustábla (Hátfalon)

1.2 Üzembe helyezés

A kandalló leszerelt tüzelőajtó fogantyúval van csomagolva. A fogantyút a 2. kép szerint kell az üzembe helyezés előtt felszerelni:

Az (1) ajtón található tengelyre felhúzzuk a (2) zárfogantyút, felhelyezzük a (3) alátétet és a (4) anyával rögzítjük a fogantyút. 10-es kulccsal húzzuk meg az anyát.

Tüzelőanyagok

A készülék az alábbiakban feltüntetett tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. KJ/kg
Keményfa	15.900
Puhafa	11.500

Levegőszabályozó-beállítás:

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lennie.

Tüzelőanyag		Primerlevegőszabályzó állása
		6 kW	8 kW
Fa	Névleges hőtelj.	Kis H	Nagy H
Fa	Felfűtés, begyújtás	A	A
Fa	Üzemen kívül helyezés	Z	Z

1. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

8 kW:

Hasábfa: max. hossz.: 33 cm, max.: 3 hasáb töltésenként kb. 1,9 kg.

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani.

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képzódhetnek. Fel-tétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütöteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hómérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével kinyitni (3.kép).
  ( Forró készüléknél ehhez egy hőálló kesztyű használható!)

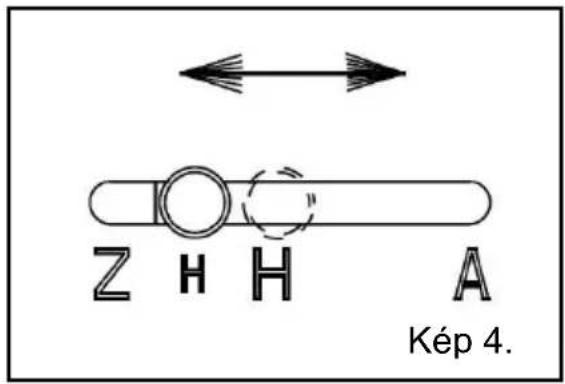

• A primerlevegőszabályozót (4.kép) az 1. táblázatnak megfelelően beállítani, („A”állás ).
• Helyezzen gyújtóst vagy faforgácsot a rostélyra helyezni. Erre először kisebb, majd nagyobb fát rakni, meggyújtani és az ajtót ismét bezárni. Ha a fa élénken ég és kielégítő parázs képződött, újból tüzelőanyagot kell rárakni.
  Ezután a prim.lev.szabályozót (4.kép) az 1. táblázatnak megfelelően be kell állítani,( „H”állás )
  A szagképződés az első begyújtásnál teljesen normális, de szellőztetés szükséges.

1.3 Üzemen kívül-helyezés

• A parázst elhamvasztani és a kályhát lehűlni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, a prim.lev.szabályozót a 1. táblázatnak megfelelően beállítani. ("Z" állás)
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacscsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzat-probléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti.

Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (5. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

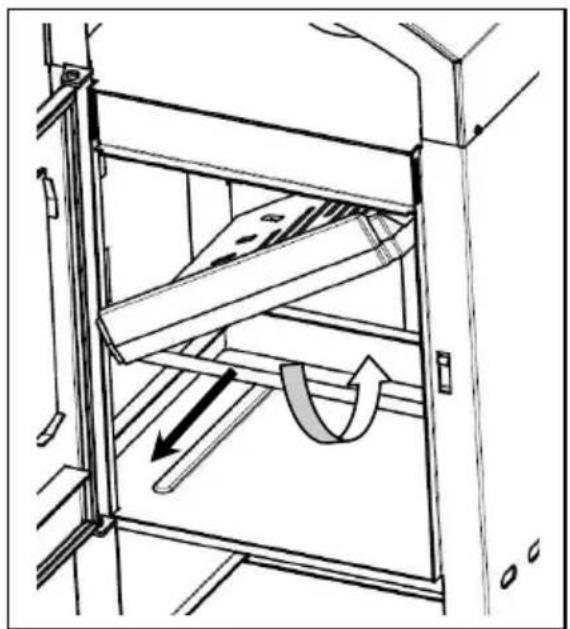

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. Nyitott tüzelőajtónál a hamuláda kivétele után emelje meg a rostély hátsó részét és ilyen ferde helyzetben emelje fel, amíg vízszintes helyzetbe nem tudja fordítani. (A parázsfogó fölé) Ezután az 1nyíl szerint fordítsa átlós irányba ( A rostély elforgatása közben óvatosan járjon el, mert a tűztér hátsó részén található téglatartó fülekben a rostély könnyen fennakad), majd a 2 nyíl irányában kiemelheti a tűztérből.(6.kép) A rostély eltávolítása után az oldalsó samottokat távolítsa el az egyik oldalról. kicsit emelje meg felső(lángterelő) téglát, ,vegye ki a hátsó idomokat. Ezután a lángterelő tégla lebillentve eltávolítható. Ekkor teljesen szabaddá válik a füstcsonk nyílása.(7.kép)

A visszaszerelést fordított sorrendben végezze!

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemét-gyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és rendszeresen megismételve megkönnyíti a tisztítást.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítósze- reket használni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai:	Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót a használati utasítás szerint több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfüteni.
Túl kevés hő leadási füstképződés:	Túl kis készülékteljesítményt választottuk	Szakemberrel vizsgáltassuk meg az Ön hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min.10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűzhelyek ajtajai tömítetten (jól) záródnak. Mindenek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú és tömítetten füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni, az ajtót jól bezárni. Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegőutánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 24 / 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat (Összekötő nyílások min. mérete 150 cm²).

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 80 cm min. távolságot (A) kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a véden-dő tárgy elé. (B) (lásd a 8.kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 55 cm és hátul 50 cm.

A fa- és műanyag-bútorok esetén hasonlóan 55 cm oldaltávolságot kell betartani, (lásd a 9.kép).

1. kép

1. kép

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tüztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprömester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymás-hoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötő-elemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsövel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hoszsza 5 m-től kevesebb (lásd a kéményszámítások adatait az 34. oldalon). A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

3. Műszaki adatok

3.1 Méretrajz

Comfort

3.2 Műszaki adatok

Típus	TYP108 72	TYP108 73
Névleges teljesítmény	6 kW	8 kW
18893/TAB 2
DIN szabvány szerinti fűtőképes-ség m3
-kedvező	116	182
-kevésbé kedvező	68	105
-kedvezőtlen fűtési feltételeknél	45	71
Fűtőanyag:	Fa	Fa
-füstgázértékek
füstgázáramlás	6,6 g/s	8,1 g/s
-füstgázhőmérséklet	285°C	326 °C
-a névleges teljesítményhez szü-kséges huzatnyomás:	12 Pa	12Pa

Típus	Késztermék-kód	Szél. (mm)	Mélys. (mm)	Mag. (mm)	Súly netto (Kg)	Súly brutto (Kg)
Comfort	W20001087205	463	414	881	57	59
Comfort	W20001087305	463	414	881	57	59

A feltüntetett méret és súlyadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a müszaki színvonalat emelik vagy a minőséget javítják!

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H -3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu
