HASZNÁLATI ÚTMUTATÓ K 158 Wamsler

Kezelési- és üzembe helyezési utasítás

Gratulálunk Önnek a K158/K157 típusú WAMSLER – tűzhelykazán vásárlásához. Ön helyesen döntött. Egy WAMSLER termék vásárlása garantálja Önnek

o a legjobb és bevált alapanyagok alkalmazásának köszönhető magas minőséget
a szigorú német és európai szabványok alapján ellenőrzött kifejlett technika által biztosított biztonságos működést
o a szilárd felépítésnek köszönhető hosszú élettartamot.

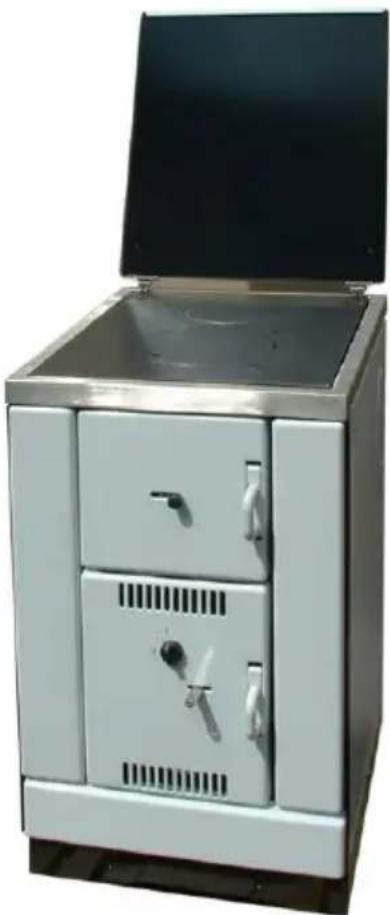

A K158/K157 típusú WAMSLER – tűzhelykazán, mint korszerű kompakt készülék a következő funkciókkal áll az Ön rendelkezésére:

○ főzés
○ központi fütés
○ közvetett úton melegvízellátás.

A készülék energiatakarékos, környezetbarát és a kezelése egyszerű. Minden tudnivaló valamint további tippek a következő fejezetben kerülnek bemutatásra.

Kérjük, ügyeljen arra, hogy a készülékek beszerelését csak arra megfelelő szakember hajthatja végre, aki később, ha problémák lépnek fel, szívesen az Ön rendelkezésére áll.

FIGYELEM:

Az alkatrészek megrendelésénél adja meg a következő, a készülék típustábláján feltűntetett adatokat: Typ-Nr. (típusszám), A.Nr. (cikkszám) és F.Nr. (gyártási szám).

Csak eredeti WAMSLER – alkatrészeket szabad alkalmazni!

A típustábla a kihúzható tüzelőanyag tároló jobb oldalán található és csak a tároló kihúzása után lát-ható.

A müszaki fejlesztést és / vagy a minőség növelését szolgáló módosítások jogát fenntartjuk.

1. dísztető
2. hamuláda
3. hamutér ajtaja
4. kihúzható tüzelőanyag tároló
5. tűztérajtó
6. főzőfelület fedele
7. főzőfelület
8. emelő / süllyesztő berendezés hajtókara
9. rács ajtaja
10. hamurázó kar
11. másodlagos huzatszabályozó kar
12. hömérsékletszabályozó
13. ajtókilincs

11 12 10 13 5 3

tűzhely tartozékai

• hamuláda
• kezelési útmutató
• fedölapemelő
• hajtókar
• fedölappár a füstnyílásokhoz
• tisztítóseprű
• koromkaparó
• piszkavas

1 7 6 9 8 2 4

Fedőlapok Oldalak

Bevezető 2

Készülék felépítése 3

Tartalomjegyzék 4

1. Használat

1.2 Fontos szabályzóelemek 6

1.3 Begyújtás 7

1.5 Fütési üzemmód az átmeneti

1.6 Főzés 8

1.7 Karbantartás és tisztítás 8

1.8 Üzemzavarokat kiváltó tényezők 9

2. Üzembe helyezés

3. Szerelés

3.2 A füstcső csatlakozás

3.3 A höcserélő és a termikus

4. Magyarázatok a fütővíz / vízmelegítő berendezéshez

4.2 Fontos magyarázatok 14-15

5. Műszaki adatok

5.3 Méretek, teljesítményadatok, égéstermék értékei 18-19

5.4 Rövid utasítás 19

5.5 K 157 méretei 20

5.6 K 158 méretei 21

6. Képek

7. Biztonsági utalások

1.1 Az integrált tűzhely üzembe helyezése _5

1.4 Fütési üzemmód és tartós tüzelés 7

Időszakban, és nyáron 8

2.1 Tűzbiztonság 10

2.2 A kémény, mint a tűzhely funkciós komponense 10

2.3 Tűzhely zárt és nyitott rendszerű berendezésekhez 11

2.4 Távtartó csatlakozás és a szerelvények 11

3.1 A fedőlap szerelése 13

kiválasztása 13

folyamatszabályzó 13

3.4 Tűzhelykorlát szerelése 13

4.1 Általános információk 14

4.3 Integrálás meglévő berendezésbe 16

5.1 Tüzelőanyag – ABC 17

5.2 Fütési teljesítmény adatai 17

6.1 Képek 22-26

27-28

• A tűzhely üzembe helyezése szigorúan tilos, ha a fütőberendezésben víz nem vagy nem megfelelő mennyiségben található vagy a berendezés befagyott!
• A hamuláda ajtaja csak a begyújtás alatt maradhat nyitva. A fütési üzemmódban zárva kell tartani, különben a hőmérséklet szabályozó a teljesítmény szabályozását nem tudja végrehajtani és így a tűzhely túlmelegedésének veszélye áll fenn!
• A fütőberendezés maximális üzemi nyomása nem lépheti túl a 2,5 bar értéket (ez a biztonsági szelepet aktiváló nyomásértéknek felel meg)!
• A fütőkör vízzel történő feltöltésekor a maximális nyomásértéket be kell tartani: 1,5 bar (hideg víz) vagy 2,0 bar (forró víz)!
• Csak az alkalmazáshoz ajánlott tüzelőanyag használata engedélyezett, hulladék, szénhulladék és faforgács elégetése tilos!
• A rács alsó beállítása (téli beállítás) esetében a fütöteret csak részletekben szabad tüzelőanyaggal feltölteni!
• A tűzhelylapot nem szabad izzásba hozni és főzés közben az étel kifutását kerülni kell!

- A kéményhuzat teljes terhelésű üzemmódban a 15 Pa értéket nem lépheti túl. Ha a kémény, amely csak egy fűtőberendezés által kerül használatra, túl erős huzattal rendelkezik, akkor a tűzhely felállítási helyiségében egy kiegészítő huzatszabályozót kell beépíteni.

FIGYELEM!

A kiegészítő huzatszabályozó alkalmazása kémények esetében, amelyhez több fűtőberendezés csatlakozik, nem engedélyezett!

• A tűzhelyet, a füstnyílást és a kéményt rendszeresen tisztítani kell!
• 1,25 méternél hosszabb vízszintes füstcsőszakaszok alkalmazása nem engedélyezett!
• A füstcső átmérőjét a csőcsonk és a kémény között nem szabad leszükíteni!
  Az ablakok és az ajtók a felállítási helyiségben az égéshez szükséges oxigénellátás miatt nem zárhatnak légmentesen!
• A tűzhely felállításánál és a füstcsövek szerelésekor a tűzvédelmi előírásokat be kell tartani!
• A tűzhely első üzembe helyezése előtt a kéményt a felállítási utasítás alapján ellenőrizni vagy ellenőriztetni kell!
  A termikus folyamatvédelem piros nyomógombját alkalmanként a megfelelő átfolyás ellenőrzésére meg kell nyomni! Ha a víz áramlása láthatóan lelassul, akkor a hőcserélő vízkőlerakódás eltávolítását egy szakemberrel el kell végeztetni!
• A begyújtáshoz papírt alkalmazni tilos! Ez környezetszennyező hatással jár!

Az új tűzhely első üzembe helyezésekor gyenge füstszivárgás alakulhat ki. Ez teljesen normális és rövid időn belül megszűnik.

Figyelem!

Nem megfelelő használat, vagy nem megfelelő huzat esetében a tűztér ajtajának kinyitásakor füst léphet ki.

Különösen ügyelni kell arra, hogy a tűztér ajtaját először csak egy keskeny résnyire nyissa ki és csak néhány másodperc eltelte után teljesen. Ezen kívül az ajtót a tüzelőanyag utántöltéséhez csak akkor szabad kinyitni, ha a tűztérben már csak parázs található, tehát, ha már láng nem látható.

1.1 Üzembe helyezés integrált tűzhelyként

Ha a tűzhelykazán egy már létező központi fűtésben kerül integrálásra és az olaj- vagy gázkazán a csúcsteljesítmény lefedésére a berendezésen belül megmarad, akkor a tűzhelyet kívánság szerint lehet alkalmazni. Az olaj- vagy gázkazán addig, amíg a tűzhely használatban van, csak a melegvízellátást biztosítja és ezért az üresjárati veszteség elkerülésének érdekében egy füstgázcsappantyúval kell felszerelni.

A kazánt le kell állítani!

Ha az olaj- vagy gáz központi fütés kikapcsolásra kerül, akkor a kazán visszafolyás szabályozóját – ha a tűzhely a szabályzó után és nem a szabályzó és a kazán közé került beépítésre a berendezésbe – úgy kell beállítani, hogy a normál esetben használt melegvíz bojler illetve a mellette felállított álló bojler a tűzhelyen keresztül felmelegítésre kerülhessen. A használati víz így az előremenő hőmérséklettől függ. Az utolsó megállapítás a szabályzó és a kazán elé helyezett becsatlakozása vagy a tűzhelykazán a meglévő kazán előremenő és visszamenő csótoldatra történő közvetlen csatlakozása esetében is érvényes. Minden megnevezett szerelési módhoz a kazánnak egy füstgázcsappantyúval kell rendelkeznie.

1.2 Fontos szabályzóelemek

Rács hajtókarral (8)

A tűzhely rácsát a magasság állításával állíthatja át a nyári, illetve a téli üzemmódba.

A magasság beállításához a szállítási csomaghoz tartozó hajtókart (8) kell alkalmazni (1 és 2 sz. képek). A nyári üzemmód (rács felső beállítása) (1 sz. kép) a főzéshez magas teljesítményt biztosít, amely alacsonyabb vízmelegítési teljesítményt eredményez.

Rács ajtaja (9)

A rács alacsony beállítása, tehát a téli üzemmód esetében a rács ajtaja a tűzhely begyújtására és a salak eltávolítására szolgál. Az ajtó a retesz feltolásával nyitható ki (6 és 7 sz. képek).

Hamurázó

A rácsról a hamuzókar (10) segítségével a magassági beállítástól függetlenül lehet a salakot eltávolítani. Forró alkatrészek esetében a fedőlapemelő alkalmazása célszerű (5 sz. kép).

Forró hamut hulladéktároló edénybe vagy a szabadban kiüríteni tilos!

Hőmérsékletszabályozó (12)

A hömérséklet szabályozó a huzat változtatásával szabályozza az égés sebességét és ez által a tűz-hely fűtési teljesítményét.

Az „1“ sz. beállítás előtt található beállítás (pont) a szabályzó teljes elzárását jelenti (ütközésig). A „3“ sz. beállítás (6 sz. kép) alkalmazása a szabályzó teljes kinyitását jelenti (maximális teljesítmény).

Főzőfelület fedele (6)

A főzőfelület fedelét a fedőlapemelő segítségével lehet leemelni és így a tűzhelyet a tüzelőanyaggal fentről könnyedén föl lehet tölteni (7 sz. kép).

A fözőfelület fedele a tűzhely legforróbb felületei közé tartozik.

Másodlagos huzatszabályzó kar (11)

A másodlagos huzatszabályzó karral lehet a téli üzemmódban az égéstermékek utólagos égését szabályozni.

A nyári üzemmódban a szabályzókart zárt állapotban kell tartani (8 a sz. kép).

Tüzelőanyag tároló (4)

A tüzelőanyag tároló középen elhelyezett sínen gördül, a tárolót az ütközön történő átemelés után teljesen ki lehet emelni a tűzhelyből (9 sz. kép). A kihúzáshoz használja a tüzelőanyag tároló közepén kialakított bemélyedést.

FIGYELEM!

Könnyen gyúlékony tárgyakat (pl. papírt, stb.) a tüzelőanyag tárolóban tárolni tilos.

MAGYARÁZAT

Az üzemeltetés közben a tűztér és a hamuláda ajtaját a védőkesztyű használatával lehet kinyitni, illetve bezárni (10 sz. kép).

1.3 Begyújtás

Rács alsó helyzetben (téli üzemmód)

A nyitott hamuláda-, rács- és tűztérajtón keresztül helyezze az alágyújtót vagy a fagyapot, a gallyakat és a keskeny tüzelőfát a rácsra. A rács nyitott ajtaján keresztül gyújtsa meg ezeket és zárja be a rács, a hamuláda és a tűztér ajtaját (11 sz. kép). Ha a tüzelőfa már megfelelően lángol, akkor helyezzen további tüzelőfát a tűztér kinyitott ajtaján keresztül a tűzhelybe. Nyissa ki a másodlagos huzatszabályozót. Utána a hőmérsékletszabályozó (12) segítségével állíthatja be a kívánt teljesítményt.

Rács felső helyzetben (nyári üzemmód)

Az eljárási mód megegyezik, mint a rács alsó beállításánál, a begyújtás azonban a tűztér ajtaján keresztül történik (12 sz. kép). +15°C feletti külső hőmérséklet esetében előfordulhat, hogy a begyújtás-nál a kémény gyenge huzata miatt a tűzhelyből füst áramlik ki. Ez fagyapotból létrehozott lángoló tűzzel szüntethető meg.

FIGYELEM!

A légszennyeződés elkerülésének érdekében a begyújtáshoz papírt ne használjon és a tűzteret az alapparázs létrehozásához ne azonnal, hanem két vagy három részletben és 10 - 15 perces időközökkel töltse fel tüzelőanyaggal.

FIGYELMEZTETÉS!

Ha a tűzhelykazán üzemel, akkor a felállítási helyiségben található szellőztető illetve páraelszívó berendezéseket bekapcsolni tilos. Különben fennáll a veszély, hogy a füstgáz a tűzhelyből kiszívásra kerül!

1.4 Fűtési üzemmód és tartós tüzelés

Fűtés fával

- Másodlagos huzatszabályzó (11) „nyitva“

Helyezzen hosszú és vastag tüzelőfát a megfelelő parázsra, de csak két részletben. A hasított tüzelőfa javítja az égés hatásfokát és a szabályozhatóságot. Keményfa hosszabb ideig és nagyobb hő teljesítménnyel ég, mint a puhafa. Csekély kéményhuzat (esetleg túl magas külső hőmérséklet) és a hőmérséklet szabályozó által beállított alacsony huzat esetében a tüzelőanyag hozzáadása után a hamuláda ajtaját rövid időre és felügyelet mellet a megfelelő tűz eléréséhez ki lehet nyitni.

Tartós tüzelés fával

A hömérsékletszabályozó (12) által az égés sebességét úgy kell beállítani, hogy az előremenő hömérséklet értéke megközelítőleg állandó maradjon.

Fatüzelés, különösen puha tüzelőfa esetében a tartós tüzelésre csak korlátozva alkalmas.

Tüzelés szénnel

- Másodlagos huzatszabályzó (11) „nyitva“

A szenet csak intenzív parázsra illetve legalább két részletben és kb. 15 perces időközökkel szabad a tűzhely tűzterébe helyezni.

Tartós tüzelés szénnel

A hömérsékletszabályozót (12) csak akkor állítsa alacsonyabb értékre, ha az elhelyezett szénrétegen sárga láng jelenik meg. Barnaszénbrikett különösen alkalmas az éjszakai tartós tüzelésre.

1.5 Fütési üzem az átmeneti időszakban és nyáron

Esetleges, magasabb külső hőmérséklet által kialakult gyengébb kéményhuzat esetében a füstgáz nem tud teljesen eltávozni.

Ezért:

• helyezzen kevesebb tüzelőanyagot a tűzhelybe
• a hömérsékletszabályozót csak kisebb értékre állítsa be
• rázza meg a rácsot többször a tűztérben uralkodó huzat megőrzéséhez.

1.6 Főzés

Kérjük, csak olyan főzőedényeket alkalmazzon, amelyek szilárd és ellenálló aljzattal, valamint a megfelelő fedéllel rendelkeznek.

Főzés télen

• rács beállítása: „alsó“
• hömérséklet szabályozó beállítása: „3“
• másodlagos huzatszabályzó „nyitva“

A hideg évszakban a tűzhely elsősorban fűtésre és melegvíz előállítására kerül alkalmazásra, viszont közvetlenül a tűz felett főzni is lehet. A főzéshez a tüzelőfát és/vagy szenet csak kisebb adagokban szabad után tölteni egy magas parázs létrehozásához, amely a főzőfelület felfűtéséhez szükséges.

A főzés után állítsa a hőmérsékletszabályozót újra a kívánt előremenő hőmérsékletre.

Főzés nyáron

• rács beállítása: „felső“
• hömérséklet szabályozó beállítása: „3“
• másodlagos huzatszabályzó „zárva“

A melegebb évszakban a túzhelyet elsősorban csak főzésre és melegvíz szolgáltatására használjuk. Erre a célra a rács felső beállítása kerül alkalmazásra, így a felállítási helyiség és a melegvíz bojler nem melegszik fel túlzott mértékben. Ha a melegvíz bojler hő felvevő képessége túllépésre kerül, akkor a felesleges energia a folyamatszabályzó (zárt rendszerű berendezés) által levezetésre kerül.

Ez az üzemállapot nem lehet rendszeresen visszatérő állapot, mivel a hőcserélő rövid időn belül elvízkövesedik.

1.7 Karbantartás és tisztítás

A tűzhely és a füstcső tisztítási periódusa lényegében a felhasznált tüzelőanyagtól, a kéményhuzattól és az üzemmódtól függ.

A tisztítási munkákat mindenképpen végre kell hajtani, ha:

• a fütési teljesítmény csökken
• az erőteljes kéményhuzat ellenére a tüzelőanyag nem ég megfelelően
• alkalmanként füst szivárog ki (észlelhető füstgáz a helyiségben)
• a fütési időszak befejeződött.

Por nem kívánt kihatolása elkerülhető, ha a tűzhely azon nyílásait zárva tartjuk, amelyek a tisztításhoz az adott esetben nem szükségesek.

• Emelje le a főzőfelületet (13 sz. kép) és seperje ki a füstcsőcsonkot (14 sz. kép). (Fent elhelyezett füstcsőcsonk esetében a főzőfelületet nem szükséges kiemelni.)
• Seperje ki a kormot és a hamut a füstjáratokból.
• A koromkaparóval tisztítsa ki a füstjáratokat fentről lefelé haladva, és utána seperje ki a kormot egy koromkefével (15 sz. kép).
• Tisztítsa meg a főzőfelületet (lehetőleg a szabadban) és helyezze újra vissza.

A jobboldali és baloldali áthidaló füstjárat tisztítása:

- Húzza ki a hamuládát.

- Tolja hátra a jobboldali és baloldali tisztítótolókát a piszkavassal (16 és 17 sz. képek) és tisztítsa ki a járatokat.

1.8 Üzemzavarokat kiváltó tényezők

Az Ön által vásárolt tűzhely a legújabb műszaki ismeretek alapján került gyártásra. Ennek ellenére üzemzavarok léphetnek fel, amelyek kialakulásáért a kémény, a tüzelőanyag vagy a fütőberendezés felelős.

üzemzavar	vizsgálat/elhárítás
A tűzhely füstöl –- nyáron- télen- üzembe helyezéskor	- Nyissa ki rövid időre és felügyelet mellett a hamuláda ajtaját (nem megfelelő kéményhuzat a magas külső hőmérséklet eredménye).- Melegítse fel a kéményt fagyapottal (közvetlen a kéményben vagy a tűzhelyen keresztül).- Nyissa ki rövid időre és felügyelet mellett a hamuláda ajtaját.- Ne használjon nedves vagy füst intenzív tüzelőanyagot.- A tűzteret lassan és kisebb adagokban töltse fel tüzelőanyaggal.- Mikor tisztították ki utoljára a tűzhelyet?- Az első üzembe helyezés alkalmával rövid ideig tartó füstszivárgás teljesen normális és idővel megszűnik.
A tűzhely huzata nem megfelelő.	- Túl gyenge a kéményhuzat?- Esetleg nincs megfelelően tömítve a füstcső csatlakozása?- Megfelelő módon vannak lezárva a tűzhely és a kémény tisztítónyílásai?- Biztosítva van a felállítási helyiség ellátása friss levegővel? (Az ajtók és az ablakok ne zárjanak légmentesen.)- Esetleg nincs megfelelően tömítve a kémény vagy túl van terhel-ve?
A főzéshez túl alacsony a hő ellátás.	- Esetleg a hőmérséklet szabályzó beállítása nem megfelelő? „3“?
A főzéshez túl magas a hő ellátás.	- Esetleg visszaállították a hőmérsékletszabályozót?- Használjon kevesebb tüzelőanyagot az utántöltéshez.
Az előremenő fűtőközeg hőmérséklete nem megfelelő.	- Energiában gazdag tüzelőanyagot alkalmaznak (tüzelőanyag ABC)?- Megfelelő a berendezés méretezése?- Megfelelő mennyiségű tüzelőanyagot került feltöltésre?
A rácsrázó megszorul a hamu átrázásakor.	- Eltávolította a salakot?- Esetleg tüzelőfából származó szegek blokkolják a rácsrázót?
Forrásban lévő víz zaja hallható.	- Megnyitotta a fűtőtesteket?- Működik a keringető szivattyú?- Légtelenítette a berendezést?
Kioldott a termikus folyamatszabályzó.	- Zárva van a hamuláda ajtaja?- Esetleg állítsa magasabbra a rácsot.
Kondenzvíz jelenik meg a tűzhe-lyen.	- Esetleg túl nedves a tüzelőanyag?- Esetleg túl alacsony a visszafolyási hőmérséklet?

A tűzhely felállításánál az építési hatóság rendelkezéseit be kell tartani (pl. tüzelésre vonatkozó rendelkezések) valamint a fütés- és szanitertechnikára vonatkozó szabályokat és szabványokat.

Magyarázat!

Mivel a tűzhely az égéshez szükséges levegőt a felállítási helyiségből vonja el, ezért gondoskodni kell arról, hogy az ablakok, és ajtók tömítése ne legyen légmentes és elegendő friss levegő szivároghasson a helyiségbe. Biztosítani kell, hogy minden 1 kW teljesítményhez legalább 4m³ légtérfogat álljon rendelkezésre. Ha a helyiség térfogata kisebb, akkor szellőzőnyilásokkal más helyiségekből kell a szükséges levegőt biztosítani (szellőzőnyilások mérete legalább 150 cm²). A tűzhely csatlakoztatása előtt a kéményseprő véleményét ki kell kérni.

2.1 Tűzbiztonság

A csatlakozáshoz rendelkezésre álló kémény előírt minimális terhelhetősége: legalább + 400°C.

Ha a tűzhely éghető padlózaton, mint pl. fapadlón, műanyag padlón, stb., kerül felállításra, akkor alj-zatlemezt kell alkalmazni, amely oldalsó irányba legalább 30 cm-re és előre legalább 50 cm-re haladja meg a tűztér ajtajának vonalát. A tűzhely körüli falakat nem éghető anyagból kell kialakítani vagy nem éghető építőanyaggal kell burkolni, ha a tűzhely és a fal távolsága kisebb, mint 20 cm.

A tűzhely felett a szekrényeket illetve polcokat legalább 70 cm távolságban kell felfüggeszteni. A fa és műanyag alapanyagú bútordarabokhoz mért minimális oldaltávolság: 20 cm.

A kéménybe csatlakozó elemek és az éghető építőanyagokhoz mért távolság: legalább 40 cm. 10 cm távolság is elegendő, ha a csatlakozó elemek legalább 2 cm vastag nem éghető szigetelőanyaggal vannak burkolva. Ha a kémény csatlakozóelemei éghető építőanyagon keresztül kerülnek átvezetésre, akkor ezeket legalább 20 cm hosszú nem éghető anyagból gyártott védőcsövön keresztül kell átvezetni, ha nem éghető építőanyagról van szó, akkor az elemeket legalább 20 cm-es távolságban gyenge hővezető képességgel rendelkező építőanyaggal kell burkolni.

Az éghető anyagokhoz mért távolság kisebb is lehet, ha biztosítva van, hogy a tűzhely névleges teljesítménye mellett az építőelemek hőmérséklete a 85°C értékét nem haladja meg.

A továbbiakban az építésügyi hivatal előírásait be kell tartani!

2.2 A kémény, mint a tűzhely funkciós komponense

A kéményt és a tűzhelyet összekötő füstcső átmérőjének a tűzhely füstcsőcsonkjának átmérőjével egyeznie kell. A kémény keresztmetszetének a teljes hosszon változatlannak kell maradnia és lehetőség szerint négyszög alakú vagy kerek legyen. Házkéményeket a kihülés elkerüléséhez hőszigeteléssel kell ellátni. Ez különösen a füstcsövekre és az acéllemezből készült kéményekre érvényes. Azokon a helyeken, amelyek erőteljes lehülésnek vannak kitéve, megfelelő hőszigeteléssel kell ellátni. Korszerű előre gyártott elemekből vagy több rétegből felépülő kéményeket – ha a helyi építésügyi hatóságok ezeket engedélyezik – előnyben kell részesíteni. 0,5 méternél hosszabb vízszintes füstcsöveket tíz százalékos emelkedéssel kell ellátni. Hőszigetelés nélküli vagy nem függőlegesen szerelt csövek 1,25 méternél nem lehetnek hosszabbak.

A füstcsőcsonk közepétől a kémény felső szegélyéig mért hatékony kéménymagasság minimális értéke: 5 méter.

Alacsonyabb kémény esetében a tűzhelyet a felső füstcsonkon keresztül legalább 1 m hosszú függőleges füstcsővel kell csatlakoztatni.

4 méternél alacsonyabb hatékony kéménymagasság esetében a tűzhely csatlakoztatása nem engedélyezett.

Mivel a kéményhuzat értéket sok tényező befolyásolja, ezért a tűzhelyek túlterhelésének és a kémények nedvesség vagy kátrány általi átütésének elkerüléséhez a lábazattól mért legalább 40 centiméteres magasságban mellékhuzat létrehozására alkalmas elemet lehet beépíteni. Ezeket a komponenseket csak a tűzhely felállítási helyiségében szabad kialakítani. Ha különböző helyiségekben felállított tűzhelyek azonos kéményre csatlakoznak, akkor a mellékhuzat alkalmazása nem engedélyezett.

A jelen leírásban felsorolt pontok mellett a DIN 18 160 szabvány és a többi érvényes szabvány rendelkezéseit is figyelembe kell venni!

2.3 Tűzhelykazán zárt és nyitott rendszerű berendezésekhez

A termikus folyamatszabályozóhoz szükséges höcserélővel ellátott K157/K158 típusú tűzhelykazánok csak a DIN EN 12828 számú szabványnak megfelelő zárt rendszerű berendezések esetében alkalmazhatók. A nyitott rendszerű berendezésre történő csatlakozás a korróziómentességre vonatkozó jótállási kötelezettségünket kizárja.

Nyitott rendszerű berendezések esetében a K157/K158 típusú tűzhelykazánok csak a termikus folyamatszabályzóhoz szükséges hőcserélő nélkül alkalmazhatók.

A központi fütésre vonatkozó további információk a 4. sz. pont alatt találhatók.

Szilárd tüzelésű tűzhelykazánok zárt rendszeren belül csak hálózati feszültségtől független termikus folyamatszabályzóval felszerelve és a tűzhely felett elhelyezett 2,5 bar nyomásértékre beállított biztonsági szeleppel alkalmazhatók!

A termikus folyamatszabályozásnak a hőcserélővel együtt biztosítani kell, hogy erőteljes tűz és csekély melegvíz-/fűtővízfogyasztás esetében a melegítőtartály nyomása a megengedett értéket ne haladja meg. Ezért a biztonsági szelep működőképességét rendszeresen ellenőrizni kell. Ez a piros nyomógomb rövid ideig tartó lenyomásával történik. Ha a szelep megfelelően működik, akkor az alkalmazás ideje alatt a szelepen keresztül víz folyik ki.

FIGYELEM!

A tűzhelyben csak akkor szabad a tüzet begyújtani (tesztelésre is vonatkozik), ha

- a tűzhely vízzel teljesen feltöltött és légtelenített központi fűtésrendszerhez csatlakozik.

- a termikus folyamatszabályzó és a biztonsági szelepaktiválásra és működése ellenőrzésre került, ha a tűzhely zárt rendszeren belül kerül alkalmazásra.

2.4 Távtartó csatlakozás és szerelvények

Ha a tűzhely beépített konyhabútorban kerül felállításra, akkor a tűzhely és a fabútorok közötti átmenetet a gyártótól megrendelhető távtartó csatlakozókkal kell kialakítani. Ezek a temikus távtartók a tűzhellyel együtt a DIN szabványok alapján kerülnek ellenőrzésre és a tűzvédelem vonatkozásában az építésügyi hatóságok előírásainak megfelelnek. A tűzhely megfelelő felállításához, amely a fedőlap és a munkalap azonos magasságát biztosítja, a 110/55 mm típusú magasságában állítható, rácsfedőlappal ellátott távtartó csatlakozót kell választani.

Intézkedések kéménytűz esetén

A kémény nem megfelelő tisztítása, a nem megfelelően megválasztott tüzelőanyag (pl. túl nedves tüzelőfa) vagy a nem megfelelő huzatbeállítás kéménytüzet okozhat. Ebben az esetben zárja le az égéshez biztosított huzatot a tüzhelyen és értesítse a tűzoltóságot.

Ne kísérelje meg a tüzet vízzel önállóan oltani!

helyes

min. 50 cm:	legalább	tetőgerincnél magasabb	rövidebb mint 5 m
további tűzhely nincs csatlakoztatva a kéményhez		további tűzhelyek DIN 4705 T3 alkalmassági bizonyítvány nélkül csatlakozatatva
nem használt füstcső csatlakozói megfelelően lezárva és tömítve		nem kívánt huzat le nem zárt füstcső-csatlakozók miatt
megfelelően tömített füstcsö-csatlakozás kettős kéménybéléssel		nem kívánt huzat nem megfelelően tömített füstcsö-csatlakozás
kéményajtó zárva és megfelelően tömítve		nem kívánt huzat nyitott kéményajtó miatt

helytelen

3.1 Dísztető szerelése

A fedőlapon található csuklócsapokat egyenletesen a tűzhelykereten található csuklóhüvelybe (a hát-lap bal- és jobboldalán) kell becsúsztatni (18 és 19 sz. képek).

3.2 A füstcsöcsatlakozás kiválasztása

A füstcsőcsonk a tűzhely hátlapján került beépítésre. Ha a füstcsövet a tűzhely jobb vagy bal oldalán kell csatlakoztatni, akkor a következő intézkedéseket kell végrehajtani:

• Szerelje le a hátlapon található füstcsonkot:
  csavarozza ki a három M4 csavart (20 sz. kép).
• Zárja le a füstcsőnyílást a mellékelt fedőlapokkal (21 sz. kép).
• Távolítsa el a tűzhely oldallapján található fedőlemezt a tűzhely belső falán található fedőlappal együtt: emelje le a tűzhelylapot, így a fedőlapot a csavarok eltávolításáig kézzel rögzítheti (22 sz. kép).
• Vágja ki az alumíniumszigetelést egy késsel.
• Csavarozza fel a hátlapról eltávolított füstcsőcsonkot a tűzhely belső falára a rendelkezésre álló három csavarral (23 sz. kép).
  Ha a füstcső a tűzhely felső részén kerül csatlakoztatásra, akkor a következő módon kell eljárni:
• Távolítsa el a füstcsőcsonkot a tűzhely hátlapjáról és zárja le a füstcsőnyílást a fenti leírás alapján.
• Távolítsa el a tűzhelylap hátsó részén található füstcsőnyílásról a fedőlapot (a legegyszerűbb a teljes tűzhelylapot leemelni), rögzítse a füstcsőcsonkot a füstcsőnyíláshoz a rendelkezésre álló három csavarral (24 és 25 sz. kép).
• A megmaradó füstnyílás fedelet az esetleges későbbi beszereléshez megfelelő módon tárolni kell.

3.3 A hócserélő és a termikus folyamatszabályzó

A höcserélő és a termikus folyamatszabályzó nem tartozik a tűzhelykazán standard szállítási csomagjához. Igény esetén a készüléket ezekkel a komponensekkel ki lehet egészíteni. Ehhez a következő módon kell eljárni:

• Helyezze be a termikus folyamatszabályzó érzékelőjét a merülő hüvelybe ütközésig (26 sz. kép).
• Rögzítse (préselje be) a védőtömlőt a merülő hüvelyben (27 sz. kép).
• A hőcserélő beépítéséhez csak a tűzhely hátoldalán található vakkarimát kell eltávolítani és annak helyén a hőcserélőt csatlakoztatni (28 sz. kép).

FIGYELEM!

A höcserélő és a melegítőtartály csatlakoztatásánál ügyelni kell a megfelelő tömítésre (29 sz. kép). Fontos: túl erős megfeszítés esetén a menetes csapok eltörhetnek!

3.4 Tűzhelykorlát szerelése

A tűzhelykorlát szereléséhez a tűzhelykeret alsó részén (30 sz. kép) 2 csavar előkészítésre került.

• Nyissa ki a tűztér ajtaját!
• Távolítsa el a csavarokat!
• A tűzhelykorlát egyik végét helyezze a tűztér ajtajára!
• Rögzítse a tűzhelykorlát másik végét az egyik csavarral!
• A csavarok könnyebb hozzáférhetőségének érdekében a tűztér ajtajáról a két álburkolatot egyszerűen el lehet távolítani.

- Ehhez csak a burkolat alsó végén található csavart kell eltávolítani (31 sz. kép).

4. Magyarázatok a fűtővíz/vízmelegítő berendezéshez

4.1 Általános információk

A következő magyarázatok és leírások csak az alapvetően fontos kérdésekre térnek ki. Ezen kívül feltételezzük, hogy a fütőberendezést beépítő személy a szükséges szakmai alapismeretekkel rendelkezik. Ez természetesen a tűzhely meglévő berendezésben történő későbbi integrálására is érvényes.

A termikus folyamatszabályzóval ellátott höcserélős tűzhelykazánok csak zártrendszerű berendezések esetében alkalmazhatók.

Nyitott rendszerű berendezések esetében höcserélő nélküli termikus folyamatszabályzóval ellátott tűzhelyeket kell alkalmazni.

A DIN EN 12828 és a DIN EN 12897 szabványok rendelkezéseit mindkét berendezés esetében be kell tartani.

Ezen kívül a nyitott rendszerű berendezéseknél is ajánljuk a vízmelegítő bojlerhez csatolt külső folyamatszabályzó alkalmazását a tűzhelykazán főzőképességének biztosításához korlátozott melegvíz igény esetében.

4.2 Fontos magyarázatok

A tűzhelykazánt a vízmérték segítségével pontosan és vízszintben kell felállítani.

Az előremenő és a visszamenő vezetékeket a tűzhelyhez derékszögű csavarozással vagy egyenes csavarozással kell csatlakoztatni (karmantyúzni vagy hegeszteni tilos).

A tűzhelyből induló vízszintes csőkimeneteket 1" méretben kell kialakítani. Az átmérő szűkítésére csak a függőleges szakaszokon kerülhet sor.

A feltöltő és az ürítő csapokat mindig a visszamenő vezeték legalacsonyabb pontján kell beiktatni.

10 méteres statikus magasságig a nyomáskiegyenlítő tartályt a berendezés víztérfogatának függvényében a következő módon kell megválasztani:

víztérfogat		tartálytérfogat
liter	liter
-111	12
	112.167	18
	168.231	25
	232.234	35
	325.463	50
	464.741	80

A kiegyenlítő tartály és a tűzhelykazán között kézzel működtethető záró szelepeket nem szabad beépíteni.

Zárt rendszerű berendezéseknél a legmagasabb keringetési pont felett egy legalább 0,5 méterrel magasabb és legalább 1" átmérővel rendelkező légtelenítő szakaszt kell kialakítani és ennek a felső végén egy légtelenítő szelepet kell beépíteni.

Gravitációs berendezések esetében a vízszintes csővezetékek ejtésének illetve emelkedésének minimális mértéke: 0,5 cm/m.

4. Magyarázatok a fűtő-/vízmelegítő berendezéshez

Több mint 25 tagú radiátorokat vagy 1,5 méternél hosszabb lapradiátorokat az előremenő és a viszszamenő körön átlósan és váltakozva kell csatlakoztatni.

Alsó felosztás esetében minden fütötesten egy légtelenítő szelepet kell betervezni. A fütötestek nem dölhetnek a légtelenítő szelepek irányába.

Mivel a fütötestek a kazán szintjén általában azonos magasságban találhatók, így ezeket mindig ke-ringető szivattyúval kell felszerelni.

Viszont ha kizárólag gravitációs elven működő berendezést kell kialakítani, akkor a fűtőközeg a kazánközeg alatt nem állhat meg.

A legegyszerübb szerelési módszer esetében a keringető szivattyú az elektromos hálózatra egy kapcsoló közbeiktatásával kerül csatlakoztatásra, ez a szivattyú a fűtési időszakban állandóan működik, ezzel szemben a vízvezeték egy beépített hőmérsékletszabályozóval kerül vezérlésre. A használati víz minimális hőmérsékletének biztosításához a szivattyú a használati víz bojlerében található maximum termosztáttal is vezérelhető. A keringető szivattyút ezen kívül helyiség termosztáthoz is lehet kapcsolni. Ebben az esetben viszont a gravitációs elv alapján keringetett melegvíz bojler befogadóképessége nem lehet kisebb, mint 260 liter, ha nincsenek fűtőtestek a gravitációs berendezésre csatlakoztatva.

Az előzőekben bemutatott vezérlési lehetőségek függvényében a tűzhelykazán kis hőmérsékletű üzemeltetésének elkerüléséhez a fűtés keringető szivattyúját és/vagy a bojler töltőszivattyúját elsődlegesen egy termosztáttal kell vezérelni, amely közvetlen a tűzhely visszamenő csatlakozásán, egy szabályozható és a tűzhely területén található megkerülő után az előremenő és a visszamenő vezetéke között kerül beépítésre és 50 - 55 °C közötti, fix bekapcsolási hőmérsékletre kerül beállításra.

(Visszamenő hőmérséklet megemelése) A gyárilag szállítható szerelési egységben ez a termikus kazánfelügyelet, mint állandó szabályozást biztosító előremenő keverő már integrálásra került. Így a szivattyúk fent megnevezett vezérlésére nincs szükség.

A höigény meghatározásához figyelembe kell venni, hogy nem csak maga a tűzhelykazán, hanem a nem megfelelően szigetelt melegvíz bojler is höenergiát ad le a felállítási helyiségnek.

A leggyakrabban alkalmazott és beépített hócserélővel valamint kettős burkolattal ellátott bojlerek használata mellett lehetőség van átfolyó vízmelegítővel felszerelt víztároló rendszer integrálására is.

Viszont az átfolyó vízmelegítő csővezetékei kemény víz esetében gyorsan elkövesednek, így ezt a lehetőséget csak lágy vízzel ellátott területeken vagy vízlágyító berendezés alkalmazás mellett célszerű megvalósítani.

Ajánlott, egy szabályozható keringető szivattyú beépítése is, amely a mindenkori körülményeknek megfelelő teljesítménnyel rendelkezik. A szivattyút a visszamenő rendszerben kell beépíteni. A beépítéskor csak az átfolyási irányt kell figyelembe venni.

Az esetleges javítások keretében szükséges alkatrészcszeréhez közvetlenül a szivattyú előtt és után egy záró szelepeket kell beépíteni.

A padlástérben beépített kiegyenlítő tartályokat, bojlereket és vezetékeket befagyás ellen megfelelő módon védeni kell.

Ha egy berendezés télen hosszabb ideig üzemen kívüli állapotban található, akkor ezt ki kell üríteni. Ehhez a fütőtesteket, a légtelenítő szelepeket vagy az egyéb záró berendezéseket meg kell nyitni.

A berendezés üzembe helyezése előtt a feltöltő- illetve légtelenítő szelepen keresztül addig kell vizet betáplálni, amíg a kiegyenlítő tartály megnyitott túlfolyóján keresztül víz folyik ki. Egy zártrendszerű berendezés esetében 1 és 1,5 bar közötti túlnyomást kell létrehozni. Mindig ügyelni kell arra, hogy a berendezés lassan és fokozatosan kerüljön feltöltésre és a levegő a beépített légtelenítő szelepeken keresztül a berendezésből eltávozhasson, mielőtt az előzőekben megnevezett statikus nyomás felépítésre kerül illetve a kiegyenlítő tartály túlfolyik.

4. Magyarázatok a fűtővíz/vízmelegítő berendezéshez

A korrózióvédelem érdekében javasoljuk, a tűzhelykazánt egy zártrendszerű berendezéshez csatlakoztatni. Nyitott rendszerű berendezések esetében a melegvíz bojler, a tűzhelykazán és a fűtőtestek korrodálása a fűtővízbe akadály nélkül bejutó oxigénmennyiség miatt hosszútávon nem zárható ki.

A fütőkörböl nem szabad vizet használati vízként felhasználni. Használati víz kivétele csak közvetett módon, köztes hócserélön keresztül engedélyezett (kettős burkolatú bojler vagy átfolyó vízmelegítő).

A biztonságos előremenő és visszamenő vezetékek valamint a vízmelegítő csővezetékeinek átmérője nem lehet kisebb, mint 1". Zártrendszerű berendezések esetében a tűzhely felett az előremenő vezetéken egy 2,5 bár nyitási nyomásértékre beállított biztonsági szelepet kell beépíteni.

A gyártó a tűzhelykazán korróziómentességére garanciát nem vállal, ha nyitott rendszerű berendezések fűtőkörében színesfémek alkalmazásra kerülnek, vagy ha színesfémek alkalmazásakor a megfelelő korrózióvédelem elmarad.

4.3 Integrálás meglévő berendezésbe

A termikus folyamatszabályzóval ellátott höcserélős tűzhely meglévő zárt rendszerű berendezésbe történő integrálásra alkalmas.

A pincében felállított központi fűtés kazánján felszerelt biztonsági szelep viszont nem alkalmas a tűzhely védelmére. Ezért a tűzhely közelében egy saját biztonsági szelepet kell beépíteni.

5.1 Tüzelőanyag - ABC

A tűzhely füstszegény és zavarmentes működése, valamint a szükséges 14 Pa értékű kéményhuzat és a megnevezett névleges fűtési teljesítmények csak akkor biztosíthatók, ha csak az alábbiakban felsorolt tüzelőanyagok kerülnek alkalmazásra. Csak természetes és száraz tüzelőfát szabad alkalmazni, amely max. 20% nedvességtartalommal rendelkezik.

tüzelőanyag fajtája	hőtartalom kb.	megjegyzés
barnaszénbrikett	20000 kJ/kg
szárított keményfa	14600 kJ/kg	korlátozott tartós tüzelés
szárított puhafa	11500 kJ/kg	tartós tüzelés nem lehetséges

Hulladékok, faforgács, fakéreg, forgácsolt lap, szénhulladék, nedves vagy favédőszerrel bevont fa-anyagok, papír és kartonpapír elégetése tilos. A begyújtáshoz fagyapotot vagy szén-/faalágyújtót kell alkalmazni.

Folyékony alágyújtó alkalmazása tilos!

5.2 A fűtési teljesítmény adatai

A következő táblázatban az Ön által vásárolt tűzhely vízteljesítmény és leadott hőenergia (a felállítási helyiségnek) értékei találhatók, az adatok az EN 12815 szabványban meghatározott, barnaszén és hasított fa tüzelőanyagok töltési tömegére és szabályozására vonatkozó normális körülmények között érvényesek.

Teljesítménytáblázat a DIN EN 12815-2001 szabvány alapján

típus 158	tüzelő-anyag *	hő-mérséklet-szabályzó	töltési mennyiség kg	össztelje-sítmény kW	víz telje-sítmény kW	hő leadás a helyiségen belül kW **
névleges hő teljesítmény huzat = 12 Pa	szén	3	11	21	14	7
	fa		7	22	14	8

* barnaszénbrikett: Hu = 5,37 kWh/kg

bükkfa: Hu = 4,16 kWh/kg (maradék nedvesség max. 15%)

** zárt fedőlap esetében

típus 157	tüzelő-anyag *	hő-mérséklet-szabályozó	töltési mennyi-ség kg	össztelje-sítmény kW	víz telje-sítmény kW	hő leadás a helyiségen belül kW **
névleges hő teljesítmény huzat = 12 Pa	szén	3	5	12,1	8,2	3,9
	fa		4,5	12,3	8,7	3,6

* barnaszénbrikett: Hu = 5,37 kWh/kg

bükkfa: Hu = 4,16 kWh/kg (maradék nedvesség max. 15%)

** zárt fedőlap esetében

5.3 Méretek, teljesítményértékek, égéstermék értékei

készülék típusa	K158
készülék fajtája	többszörös használat lehetséges
CE	igen
külső méretek (szélesség x magasság x mélység) dísztető nélkül	- lásd méretezett rajz, 24. oldal
magasság nyitott fedőlappal
magasság zárt fedőlappal
tűztér (szélesség x mélység)	234 x 421 mm
tűztér magassága min/max.	270 / 400 mm
tűzhelylap mérete	442 x 542 x 8 mm
tűztér nyilása (szélesség x magasság)	173x 195 mm
előremenő és visszamenő csatlakozás	hátul egyenként 1"
füstcső csatlakozás	∅ 150 mm
víztartály vízbefogadó képessége	16 l
üzemi nyomás max.	2,5 bar
víztartály nyomásvesztesége vízoldalon
0,85 m ^3/h átfolyási mennyiség esetén:	3 mbar
1,7 m^3/h átfolyási mennyiség esetén:	13 mbar
szükséges szállító nyomás névleges teljesítménynél	12 Pa
égéstermék hőmérséklete a füstcsőcsonknál hasított fa / barnaszén	210 / 240 °C
égéstermék tömegáramlása hasított fa / barnaszén	31,3 / 39,7 g/másodperc
fűtési teljesítmény barnaszénnel
kedvező / kevésbé kedvező / kedvezőtlen felállítási helyiségben
fűtési feltételek a DIN 18 893 2. táblázat alapján
tartós tüzelés esetében	210 / 120 / 82 m^3
időleges fűtés esetében	144 / 84 / 58 m^3
előremenő hőmérséklet 1/2/3 szabályozási fokozat	45 / 60 / 80 °C
súly bruttó/nettó	175 / 164 kg
készülék típusa	K157
készülék fajtája	többszörös használat lehetséges
CE	igen
külső méretek (szélesség x magasság x mélység) dísztető nélkül	- lásd méretezett rajz, 25. oldal
magasság nyitott dísztetővel
magasság zárt dísztetővel
tűztér (szélesség x mélység)	234 x 421 mm
tűztér magassága min/max.	270 / 400 mm
tűzhelylap mérete	442 x 542 mm
tűztér nyílása (szélesség x magasság)	173 x 195 mm
előremenő és visszamenő csatlakozás	hátul egyenként 1"
füstcső csatlakozás	∅ 150 mm
víztartály vízbefogadó képessége	7 l
üzemi nyomás max.	2,5 bar
víztartály nyomásvesztesége vízoldalon
0,85 m ^3 /h átfolyási mennyiség esetén:	4 mbar
1,7 m^3 /h átfolyási mennyiség esetén:	6 mbar
szükséges szállító nyomás névleges teljesítménynél	12 Pa
égéstermék hőmérséklete a füstcsőcsonknál hasított fa / barnaszén	290 / 290 °C
égéstermék tömegáramlása hasított fa / barnaszén	18,7 / 22,3 g/másodperc
fűtési teljesítmény barnaszénnel
kedvező / kevésbé kedvező / kedvezőtlen felállítási helyiségben
fűtési feltételek a DIN 18 893 2. táblázat alapján
tartós tüzelés esetében	88 / 53 / 35 m^3
időleges fűtés esetében	56 / 35 / 22 m^3
előremenő hőmérséklet 1/2/3 szabályozási fokozat	45 / 60 / 80 °C
súly bruttó/nettó	175 / 156 kg

5.4 Rövid utasítás

	Begyújtásnál	Fűtésnél	Főzésnél
Elsődleges levegős-zabályzó	ZU	AUF szénnélZu tartós égésnél	télen AUFnyáron ZU
Hőmérsékletszabályzó	3-as állás	Igény szerint	3-as állás

5.5 K157 méretei

5.6 K158 méretei

1. A készülékek a DIN EN 13240 vagy a DIN EN 12815 szabványok alapján átvizsgálásra kerültek (típustábla).
2. A felállítás és a füstgázelvezetés megvalósításához az adott ország, tartomány tüzelési rendelkezéseibe foglalt követelményeket valamint a DIN 4705 és DIN 18160 számú szabványok előírásait be kell tartani. Készülékének kifogástalan működéséhez a kémény, melyre a készüléket csatlakoztatni kívánja, kifogástalan állapota elengedhetetlen.
3. Az első üzembe helyezés és a kéményre történő csatlakozás előtt olvassa el figyelmesen a kezelési útmutatót és értesítse az illetékes kéményseprőt.
4. A készülék felállításakor a később nehezen eltávolítható ujjlenyomatok elkerülésének érdekében gyapjúkesztyű alkalmazását javasoljuk.
5. A levegőszennyezés elkerülésének és a készülék állapotának érdekében a kezelési útmutatóban megadott tüzelőanyag mennyiségeket az utántöltés alkalmával be kell tartani és a készüléken található ajtókat, nyílásokat zárva kell tartani, különben a túlfűtés veszélye alakul ki, amely a készülék károsodásához vezethet. Az ilyen jellegű károsodások nem tartoznak a jótállási kötelezettségekhez.
6. A készüléken található ajtókat, nyílásokat az üzemeltetés alatt zárva kell tartani.
7. Engedélyezett tüzelőanyagok:

- természetes fa (max. 35 cm hosszúságig)

- barnaszénbrikett feltételekkel (lásd a kezelési útmutatóban)

1. Folyékony alágyújtók alkalmazása tilos. A begyújtáshoz speciális alágyújtót vagy fagyapo-tot kell alkalmazni.
2. Hulladékok, faforgács, fakéreg, forgácsolt lap, szénhulladék, nedves vagy favédőszerrel bevont faanyagok, papír és kartonpapír vagy hasonló anyagok elégetése tilos.
3. Az első begyújtás alkalmával füst kiáramlása és kellemetlen füstszag kialakulása lehetséges. Ebben az esetben gondoskodjon a megfelelő szellőztetésről és friss levegőről (nyissa ki az ablakokat és ajtókat) és üzemeltesse a tűzhelyet legalább egy óra hosszan a maximális fűtési teljesítménnyel. Ha az első fűtés alkalmával a maximális hőmérsékletet nem sikerül elérni, akkor ezek a zavarok később is felléphetnek.
4. A kezelés elemeket és a szabályozó eszközöket a kezelési útmutató alapján kell beállítani. Kérjük, forró készülék esetében használja a segédeszközöket vagy egy védőkesztyűt a készülék használatához.
5. A tűztér ajtajának kinyitásakor a készülék nem megfelelően alkalmazása vagy nem elegendő kéményhuzat esetében a készülékből füst szivároghat ki. Mindig ügyelni kell arra, hogy a tűztér ajtaját csak lassan nyissa ki, először csak egy keskeny résnyire és csak néhány másodperc elteltével teljesen. Ezen kívül a tüzelőanyag utántöltésére csak akkor kerüljön sor, ha már csak parázs található a tűztérben, ez azt jelenti, hogy láng már nem látható.
6. A fütési üzemmódban a különböző felületek, üveglapok és fogantyúk felforrósodhatnak. Figyelmeztesse a gyermekeket erre a veszélyre és tartsa őket távol a tűzhelytöl.
7. Győződjön meg róla, hogy a hamuládát mindig ütközésig betolta-e, és ügyeljen különösen arra, hogy izzó illetve forró hamu hulladékedénybe vagy más éghető anyag közelébe ne kerüljön (tűzveszély).
8. Az átmeneti időszakban a kémény huzata csökkenhet, így a füstgáz nem kerül megfelelően elszívásra. A tűzhelyet ilyen esetben kisebb mennyiségű tüzelőanyaggal kell feltölteni, a kémény huzatának stabilizálásához a fagyapot a legalkalmasabb. A rácsnak hamumentesnek kell lennie.

7. Biztonsági utalások

1. Minden fütési periódus után a készüléket szakemberrel ellenőriztetni kell. A füstjáratokat és a füstcsöveket gondosan ki kell tisztítani.
2. Ha javítási vagy felújítási munkákra van szükség, akkor forduljon időben a megfelelő cikkszám és gyártási szám megnevezésével a szakkereskedőkhöz. Csak eredeti Wamsler alkatrészeket szabad alkalmazni.
3. Mivel a tűzhely az égéshez szükséges levegőt a felállítási helyiségből vonja el, ezért gondoskodni kell arról, hogy az ablakok, és ajtók résein keresztül elegendő friss levegő áramoljon a helyiségbe. Biztosítani kell, hogy minden 1 kW teljesítményhez legalább 4m ^3 légterfogat álljon rendelkezésre. Ha a helyiség térfogata kisebb, akkor szellőzőnyilásokkal más helyiségekből kell a szükséges levegőt biztosítani (szellőzőnyilások mérete legalább 150 cm ^2 ).
4. Ügyelni kell arra, hogy az éghető építőelemekhez és anyagokhoz a megfelelő biztonsági távolság betartásra kerüljön. Ezeket a távolságokat a kezelési útmutatóban vagy a típus-táblán találja.
5. A tüzteret nem szabad módosítani.
6. 4 méternél alacsonyabb kéményre, illetve több készülék esetében, 5 méternél alacsonyabb kéményre készüléket csatlakoztatni tilos. A csatlakoztatáshoz tervezett kéményen maximum két másik készüléket szabad működtetni.
7. Kéménytűz esetében azonnal zárja be a készüléken található nyílásokat és értesítse a tűzoltóságot. Ne kisérelje meg önállóan a tűz oltását. A szakszerű oltás után ellenőriztesse a kéményt egy szakemberrel.
