HASZNÁLATI ÚTMUTATÓ K178 Wamsler
Kiegészítés a K148 tűzhelykazán kezelési- és üzembe helyezési utasításához
Fütési teljesítmény – adatok
Az Ön készüléke maximális teljesítménynél 19 kW teljesítményt ad a vízoldali fütésre, és DIN EN 12815 szabvány alapján került bemérésre. Ezen kívül a tűzhely közvetlen hő leadással is füti a felállítási helységet. Ez kb. 8 kW-nak felel meg a tüzelőanyagtól és a dísztető helyzetétől függően. A következő táblázat tűzhelyének teljesítményét mutatja normál körülmények között alsó rostélyhelyzetben:
| tüzelő-anyag | hő-mérséklet-szabályzó | töltési mennyiség kg | égés idő-tartama | vízoldali teljesít-mény kW | hő leadás a helyiségen belül kW | |
| névleges hőtel-jesítmény | szén | 3 | 7,5 | 1,5 óra | 14 | 6 |
| fa | 8,5 | 1 óra | 19 | 68 |
Rövid utasítások
| begyújtásnál | fűtésnél | főzésnél | sütésnél | |
| központi szabályzó | I | II | télen II vagy III nyáron I | III |
| váltókar | sütés | fűtés | télen: fűtés nyáron: sütés | sütés |
| másodlagos levegő-szabályzó | ZU | AUF szénnél Zu tartós égésnél | ZU | ZU |
| hőmérsékletszabályzó | 3-as állás | igény szerint | 3-as állás | igény szerint |
Tél: alsó rostélyállás
Nyár: felső rostélyállás
Méretek, teljesítmény adatok, füstgáz értékek
| készülék típusa | K178 |
| CE | igen |
| külső méretek (szélesség x magasság x mélység) dísztető nélkül | -lásd méretezett rajz, 24. oldal |
| magasság nyitott dísztetővel | |
| magasság zárt dísztetővel | |
| tűztér (szélesség x magasság) | 280 x 421 mm |
| tűztér magassága min/max. | 280 / 470 mm |
| tűzhelylap mérete | 1045 x 492 |
| tűztér nyílása (szélesség x magasság) | 180 x 200 mm |
| sütő mérete (szélesség x magasság x mélység) | 460 x 360 x 420 mm |
| előremenő és visszamenő csatlakozás | hátul és oldalt egyenként 1" |
| füstcső csatlakozás | ∅ 150 mm |
| víztartály vízbefogadó képessége | 23 l |
| üzemi nyomás max. | 2,5 bar |
| víztartály nyomásvesztesége vízoldalon0,85 m ^3 /h átfolyási mennyiség esetén:1,7 m^3 /h átfolyási mennyiség esetén: | 500 Pa900 Pa |
| szükséges szállító nyomás névleges teljesítménynél | 14 Pa |
| égéstermék hőmérséklete a füstcsőcsonknál (fa) | 234 °C |
| égéstermék hőmérséklete a füstcsőcsonknál (barnaszén) | 186 °C |
| égéstermék tömegáramlása (fa) | 36,9 g/másodperc |
| égéstermék tömegáramlása (barnaszén) | 36,3 g/másodperc |
| fűtési teljesítmény fával kedvező / kevésbé kedvező / kedvezőtlen felál-lítási helyiségben fűtési feltételek a DIN 18 893 2. táblázat alapjántartós tüzelés esetébenidőleges fűtés esetében | 165 / 95 / 65 m^3 180 / 105 / 72 m^3 |
| előremenő hőmérséklet 1/2/3 szabályozási fokozat | 45 / 60 / 80 °C |
| súly bruttó/nettó | 295 / 2615 kg |

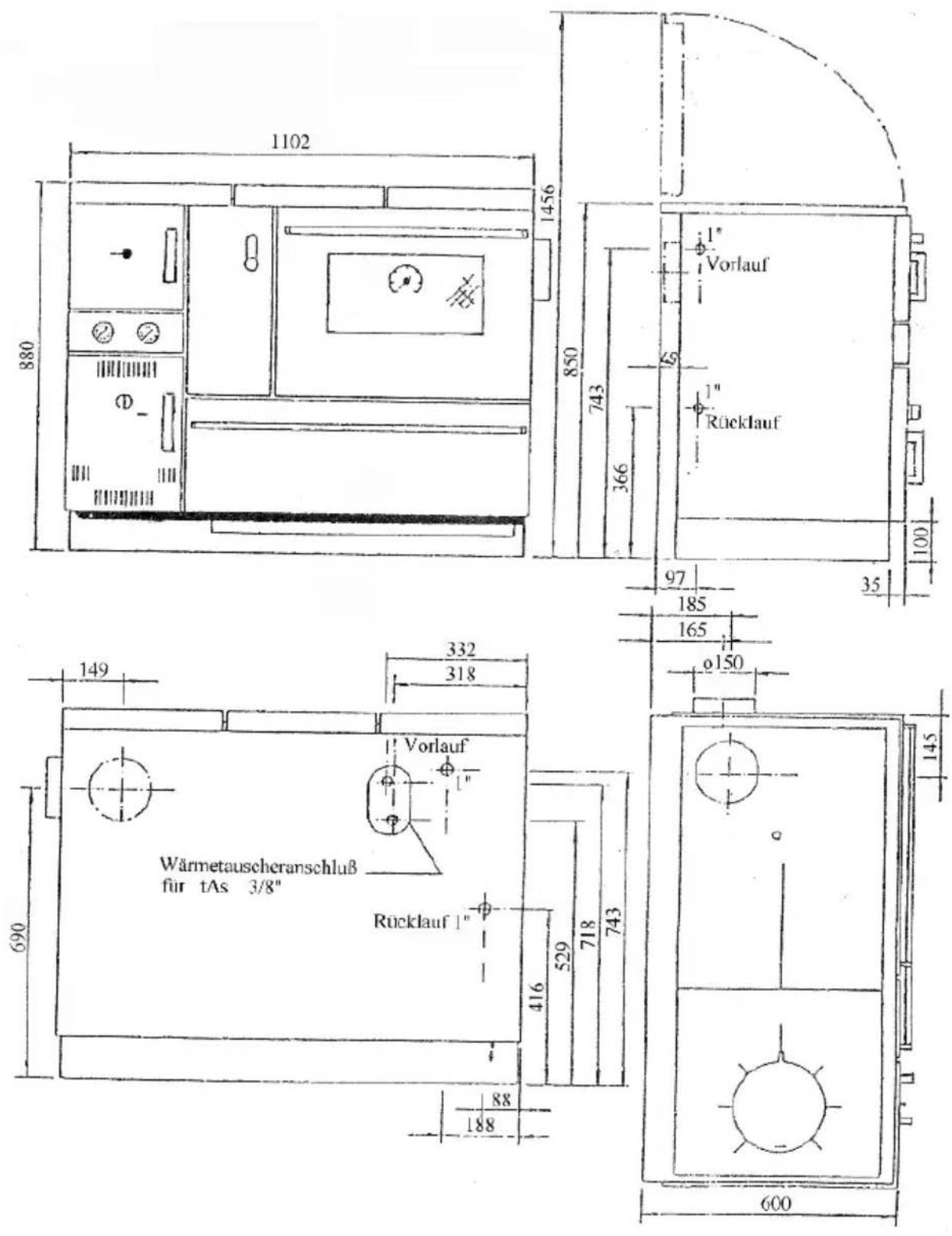

K178 méretei
előremenő (meleg víz) csatlakozás
biztonsági hőcserélő (külön tartozék)
visszatérő (hideg víz) csatlakozás
Megfelelőségi nyilatkozat
WAMSLER®
Gyártó: Wamsler S. E., 3100 Salgótarján, Rákóczi út 53-55.
Termékmegnevezés: Szilárd tüzelésű tüzhely
Típus: K178
A megnevezett termékek a következő európai irányelveknek felelnek meg:
89/106 EG építőipari termékekre vonatkozó irányvonal
A megnevezett termékek azonosságát a fenti irányelvekkel a következő szabványok betartása
bizonyítja: EN 12815: 2005
Salgótarján, 2008. április 1.

