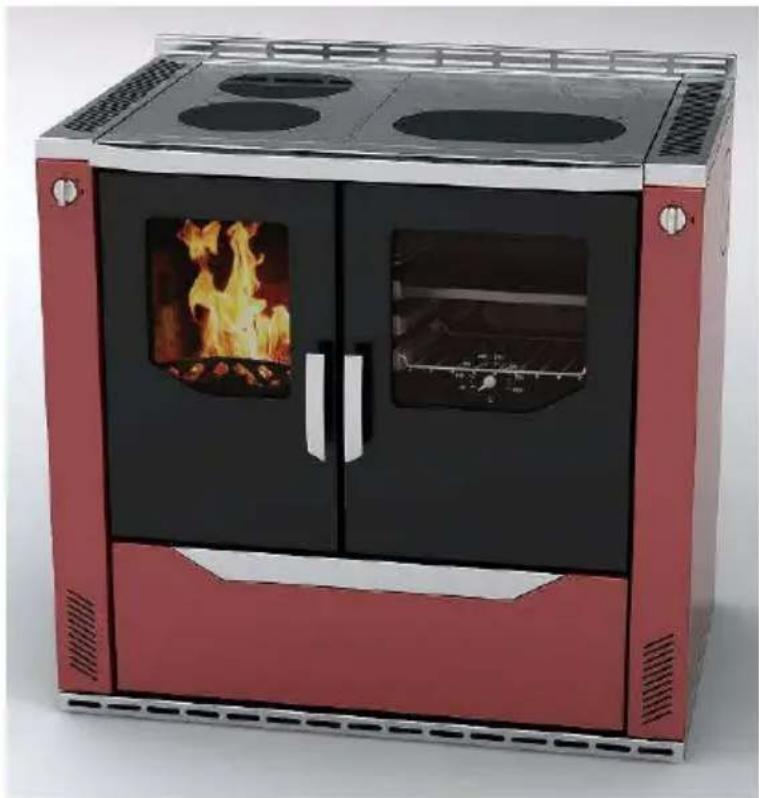

HASZNÁLATI ÚTMUTATÓ W2-90 Wamsler

D Aufstell- und Bedienungsanleitung E Instructions for Installation and Use F Instructions de montage et d’utilisation I Istruzioni per l’installazione e l’uso HU Kezelési és beállítási útmutató

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

KERMI Department

Budapest.

Nr: R-697135-1

Date: 26/10/2015

Seite 1 / 6

Auftraggeber:

Wamsler SE

Megbízó:

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Szilárd tüzelésű tűzhely

305/2011/EU rendelet V. Melléklet 3. rendszer b. pontja

és MSZ EN 12815:2001/A1:2004/AC:2007/A.4.16.2 szerinti részvizsgálat

Minta beérkezésének kelle:

07/09/2015

Vizsgálat végzésének ideje:

14/09/2015-18/09/2015.

Fachdirektorin:

Osztályvezető:

Gabriella Süvegesné Váradi

EMI-TÜV SÜDI KR. KEHMI OZSTÁY

Produktspezialist:

Szakértő:

József Nagy

A müszaki dokumentációt archiváltuk

Emissionen Emisszió

Grenzwert Határérték

Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.

Gemesst Mért érték

Erfüllt megfele!

Brennstoffe Fütőanyag

Jövőbeni előírás Németországban a 2 lépcső szerint (érvényes 2015-10)

CO-gehaltCO-tartalom	≤1500mg/Nm ^3	13%	889/898	jaligen	Scheitholz (oben)/Braunkohlenbrikett(unten)Hasábfa (felül) /Barnaszén brikett(alul)
Staub gehaltPortartalom	≤40mg/Nm ^3		27/29	jaligen
WikungsgradHatásfok	≥70%		82,2/80,2	jaligen

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

O-gehaltCO-tartalom	≤1100mg/MJ	13 %	571/529	jaligen	Scheitholz (oben) / Braunkohlenbrikett (unten)Hasábfa (felül) / Barnaszén brikett (alul)
NOx-gehaltNOx-tartalom	≤150mg/MJ		44/53	jaligen
CnHm-gehaltCnHm-tartalom	≤50mg/MJ		30/28	jaligen
Staub gehaltPortartalom	≤60/35*mg/Nm ^3		17/18	jaligen
WikungsgradHatásfok	≥72%		82,2/80,2	jaligen

* gelten ab 2015; *érvényes 2015-töl

Nem előírás csak tájékoztatás a DIN plauszerint

CO-gehaltCO-tartalom	≤1500mg/Nm ^3	13 %	889/898	jal/igen	Scheitholz (oben) / Braunkohlenbrikett (unten)Hasébfa (felül) / Barnaszén brikett (alul)
NOx-gehaltNOx-tartalom	≤200mg/Nm ^3		75/108	jal/igen
CnHm-gehaltCnHm-tartalom	≤120mg/Nm ^3		42/42	jal/igen
Staub gehaltPortartalom	≤75mg/Nm ^3		27/29	jal/igen
WikungsgradHatásfok	≥75%		82,2/80,2	jal/igen

Gratulálunk szilárd tüzelésű tűzhelyünk megvásárlásához. Ön jól választott, mert ezzel a termékkel garantáljuk a következőket:

• Kiváló minőség a legjobb és bevált alapanyagok alkalmazása révén
• Működésbiztonság a kifejlesztett technika révén, melyet német ill. európai szabványok szerint szigorúan ellenőrzünk.
• Hosszú élettartam a robosztus felépítés révén.

Ezzel a szilárd tüzelésű tüzhellyel korunknak megfelelő kompakt készülékkel rendelkezik

• főzéshez
• sütéshez
• fűtéshez.

A készülék energiatakarékos, környezetbarát és kezelése nagyon egyszerű.

A készülékről valamennyi tudnivalót és néhány kiegészítő tippet a következőkben foglalunk össze.

Kérem, vegye figyelembe, hogy a készülék beszerelését csak arra jogosult szakember végezheti, aki később, ha problémák adódnának, szívesen az Ön rendelkezésére áll.

FIGYELEM

Cserealkatrészek rendelésekor meg kell adni a készülék típustábláján megadott cikkszámot (Artikel-No/Article No.) és gyártási számot (Fertigungs-No/Serial No.)

Kérem, vegye figyelembe a kezelési útmutatóban a „tüzelőanyagok / beállítások“ pont alatt leírt utasításokat a maximálisan felhasználható tüzelőanyag-mennyiségre és a maximális kéményhuzat adatára (15 Pa) vonatkozóan. Ha a megengedett tüzelőanyagnál többet adagolnak, és/vagy a kéményhuzat túl nagy, akkor fennáll a túl-melegedés veszélye, mely a készüléken és a sütő-hőmérőn és/vagy a készülékben károkat okozhat.

A tűzhelyet csak zárt tüzelőajtó mellett lehet üzemeltetni.

Ezt csak a tűztér befűtéséhez, utántöltéséhez vagy tisztításához szabad kinyitni.

A készülék és/vagy a sütőhőmérő túlfűtés által okozott károsodásai esetében a garancia nem érvényesíthető. (A hőmérő elszíneződhet, de ez a működését nem befo- lyásolja)

Tartalomjegyzék

Előszó....86

Tartalomjegyzék 87

1. Beszerelés....88

1.1 Biztonsági figyelmeztetések....88

1.2 Készülék felépítése....90

1.3 Előírások....91

1.4 A beállítási tere 91

1.5 Égési levegő 91

1.6 Elektromos csatlakozás 93

1.7 Biztonsági távolságok....93

1.8 Kéménycsatlakozás....94

1.9 A füstgáz-csatlakozás irányának megválasztása....94

1.9.1 Felső csatlakozás (1. kép) 94

1.9.2 Oldalsó csatlakozás (1. kép)....95

1.9.3 Elektromos kapcsolási rajz .....95

1. Tüzelőanyag / beállítások....97

2.1 Tüzelőanyagok 97

2.2 Égési levegő beállítás....98

1. Kezelés....98

3.1 Kezelőelemek és beállítások .....98

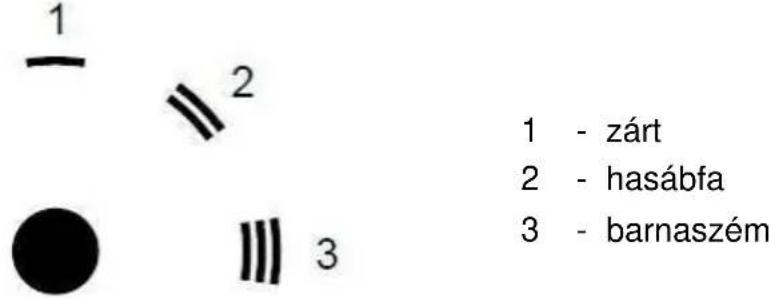

3.1.1 Teljesítményszabályozás....98

3.1.2 Szekunder-levegő szabályozás / Airlogic....98

3.1.3 Begyújtás segítő 99

3.1.4 Hamuláda 99

3.1.5 Tartozékok rekesze....99

3.1.6 Sütő megvilágítás 99

3.2 Begyújtás....100

3.3 Főzés és fűtés 100

3.4 Sütés....101

3.5 Üzemen kívül helyezés....101

3.6 Fütéssel kapcsolatos útmutatók....101

3.7 Ápolás és tisztítás....102

3.7.1 Készülék (4. kép, 109. oldal)....102

3.7.2 Lakk- és zománcfelületek 103

3.7.3 Üvegkerámia-felületek 103

3.7.4 Acéllap....103

3.7.5 Az égő cseréje 103

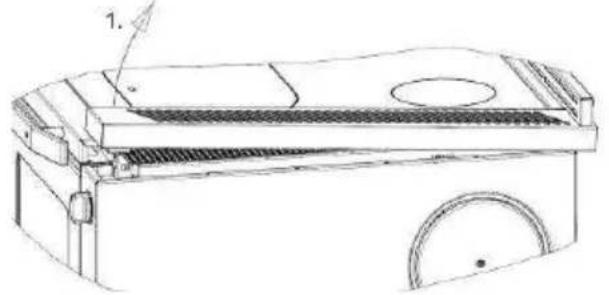

3.7.6 Oldalsó díszburkolatok 104

3.8 Zavart előidéző tényezők, elhárítás 104

1. Müszaki adatok 106

4.1 Adatok....106

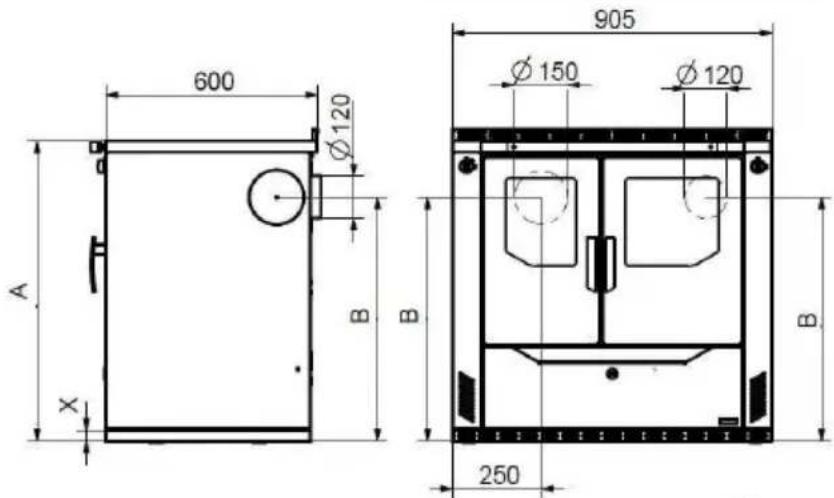

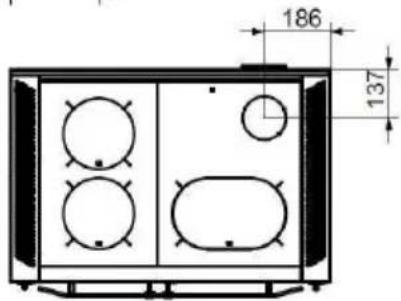

4.2 Méretrajzok 106

1. Beszerelés

1.1 Biztonsági figyelmeztetések

1. A készüléket a DIN EN 12815 szerint vizsgáltuk (típustábla).
2. A beállításhoz és a füstgáz elvezetéséhez a tüzelési rendelet, a mindenkori országos építési rend, valamint a DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 és a DIN EN 15287 követelményeit kell figyelembe venni. A készülék megfelelő működéséhez a kéménynek, melyre a készüléket kötik, kifogástalan állapotban kell lennie.
3. Az első üzembe helyezés és a kéményre történő csatlakoztatás előtt alaposan olvassa át a kezelési útmutatót, és tájékoztassa az illetékes területi kéménysep-rót.
4. Javasoljuk, hogy a készülék felállításakor tiszta pamutkesztyűt viseljenek, hogy elkerüljék a később nehezen eltávolítható ujjlenyomatokat.
5. A környezet megóvása és a készülék biztonságos működése érdekében ne lép-jék túl a kezelési útmutatóban megadott maximális tüzelőanyag-mennyiséget, és a készülék ajtaja legyen zárva, mivel egyéb esetben fennáll a túlmelegedés veszélye, mely a készülék sérüléséhez vezethet. Az ilyen jellegű sérülések nem garanciakötelesek.
6. A készülék ajtaját az üzemeltetés során mindig zárva kell tartani.
7. Engedélyezett tüzelőanyagok:

- természetes tűzifa (max. 35cm hosszig)

- barnaszén brikettek (Id. engedélyezett tüzelőanyagok a kezelési útmutatóban)

1. Ne használjon folyadékokat a tűz begyújtásához. Begyújtáshoz speciális gyújtót vagy faforgácsot használjon.
2. Hulladék, kéreg, széntörmelék, farostlemez-törmelék, nedves, vagy favédő anyaggal kezelt fa, papír, karton és hasonlók égetése tilos.
3. Első begyújtáskor füst és erős szag képződhet. Mindenképpen gondoskodjon a helyiség megfelelő szellőztetéséről (ajtót és ablakot nyissa ki), és egy óra hoszszág tüzeljen maximum a névleges hőteljesítményen. Ha az első fűtési folyamatnál a maximális hőmérsékletet nem érik el, akkor az erős szagképződés a későbbiekben még egyszer felléphet.
4. A kezelőelemeket és a beállító berendezéseket a használati útmutatónak megfelelően kell beállítani. Ha a készülék forró, használja a segédeszközöket vagy védőkesztyűt.
5. A tüzelőajtó kinyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst szivároghat ki. Feltétlenül figyelni kell arra, hogy a tüzelőajtót csak lassan, résnyire, majd pár másodperc múlva lehet teljesen kinyitni. Ezen kívül tüzelőanyag adagolásához a tüzelőajtó kinyitása előtt már csak parázs lehet az égés- térben, azaz láng már ne legyen látható.
6. A sütőbe és a készülékre nem lehet éghető anyagot tenni.
7. Fütés közben valamennyi felület és különösen az ablak illetve a fogantyúk és a kezelő-berendezések nagyon felforrósodhatnak. Óvja a gyerekeket, fiatalokat és idősebb embereket, valamint az állatokat ettől a veszélytől, és tartsa távol őket a tűzhelytől annak működése során. A kezeléshez használja a mellékelt védőkesz-

tyüt vagy a segédeszközöket. 16 éven aluli fiatalok és gyerekek a tűzhelyet felnött felügyelete nélkül nem kezelhetik.

1. Figyelni kell arra, hogy a hamuládát mindig ütközésig betolják. Forró hamut semmi esetre sem szabad kidobni (tüzveszély).
2. Átmeneti időszakban zavar keletkezhet a kéményhuzatban, úgy, hogy a füstgázt nem tudja teljesen elszívni. A tűzhelyet akkor csekély tüzelőanyagmennyiséggel, leginkább faforgáccsal, gyújtóssal kell megtölteni, és felügyelet mellett üzemeltetni, hogy a kéményhuzatot stabilizálják. A rostély legyen tiszta.
3. Minden fütési idény után tanácsos a készüléket szakemberrel megvizsgáltatni. A füstgáz-utakat és elvezetőket ugyancsak alaposan meg kell tisztítani.
4. Ha javítást vagy felújítást kell végezni, akkor a pontos cikkszám és gyártási szám megadása mellett időben forduljon a kereskedőhöz. Csak eredeti Wamsler-cserealkatrészeket szabad felhasználni.
5. Olyan munkákat, mint beszerelés, szerelés, első üzembe helyezés és szervizmunkák, valamint javításokat csak képzett szaküzem (fűtés vagy légfűtésszere-lés) végezhet. Szakszerűtlen beavatkozások esetén megszűnik a szavatosság és a garancia.
6. Mivel a szilárd tüzelésű kályha/tűzhely az égéshez szükséges levegőt a felállítás teréből is nyerheti, így gondoskodni kell arról, hogy az ablakok vagy a külső ajtók tömítetlensége révén mindig elegendő levegő jusson be. Abból lehet kiindulni, hogy ezt legalább 4m³ térnagyság / kW névleges hőteljesítmény biztosítja. Ha a mennyiség kevesebb, akkor más helyiségek felé nyitott légnyílásokkal pó-tolni lehet az égési levegőt (min. 150cm²).
7. Ügyelni kell arra, hogy betartsák a távolságot az éghető alkatrészektől és anyagoktól – a készülék mellett, mögött és előtt. Ezeket a távolságokat a kezelési útmutató és a típustábla tartalmazza.
8. A készüléket tilos átalakítani.
9. Olyan kéményhez való csatlakoztatás, melynek megfelelő magassága 4m alatt, több rákötés esetén 5m alatt van, nem megengedett. A tűzhely csatlakoztatására szánt kéményhez legfeljebb két további tüzelőberendezést lehet csatlakoztatni.
10. Kéménytüz esetén azonnal zárjon le minden nyílást a készüléken, és értesítse a túzoltóságot. Semmi esetre se kísérelje meg saját maga az oltást. Ezután a ké- ményt feltétlenül ellenőriztesse egy szakemberrel.
11. A szilárd tüzelőanyagok természetüknek megfelelően kormot termelnek, az ablak elkoszolódása ezért sosincs teljesen kizárva, és nem számít hibának.

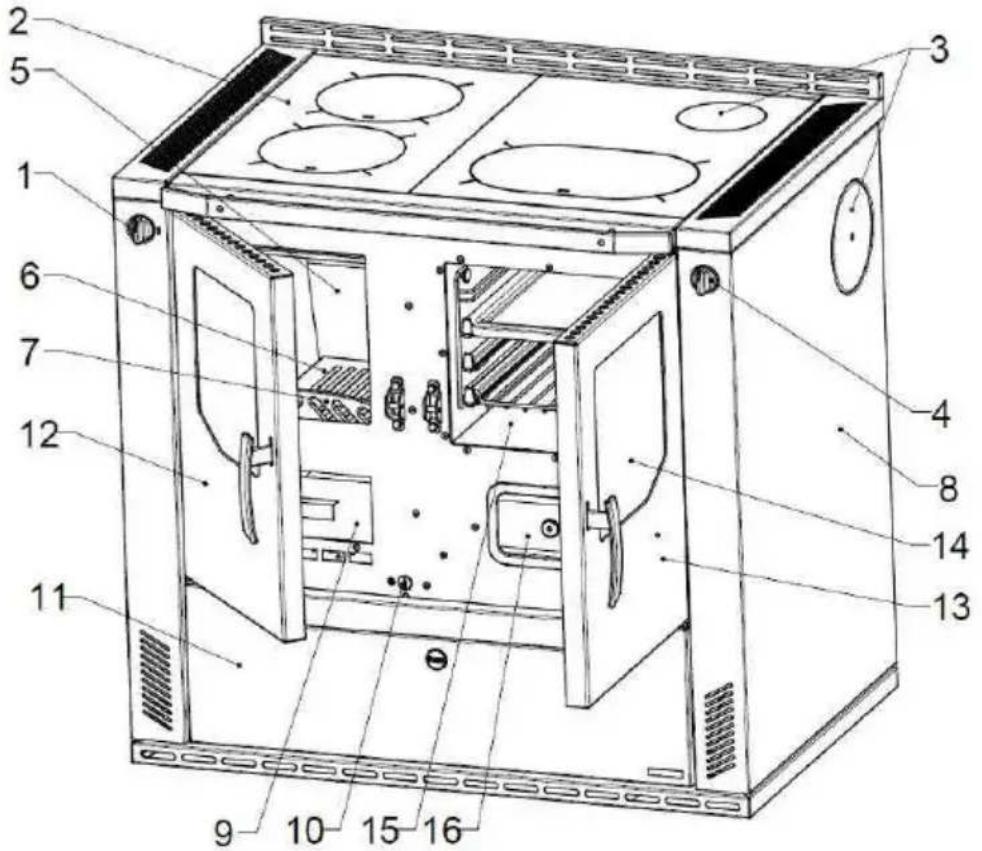

1.2 Készülék felépítése

W2-90

Magyarázat szériatartozékok

1. primer-levegő szabályozó - sütőlemez
2. tűzhelylap - sütőrostély
3. füstgáz-csatlakozók - fedélemelő
4. begyújtás segítő gomb - koromkaparó
5. samottborítás a tűztérben - korlát
6. rostély - védőkesztyű
7. parázsfogó - füstnyílás-fedél
8. oldalfal
9. hamuláda Speciális tartozékok
10. szekunder-levegő szabályozó - ISO panel
11. tüzelőanyag-tartó fiók - zsírtálca
12. tüzelőajtó - grilltálca
13. sütőajtó - átfűtés szett
14. sütö-termométer
15. sütő
16. tisztító ajtó fedél

- szívógomb (üvegkerámiához hot spots alkalmazás)

1.3 Előírások

A beállításhoz és a füstgáz elszívásához a tüzelési rendelet, a mindenkori országos építési rendeletek, valamint a DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 és DIN EN 15287 előírásait kell figyelembe venni. A készülék megfelelő működéséhez a kéménynek, melyhez a készüléket akarja csatlakoztatni, kifogástalan állapotban kell lennie.

1.4 A beállítási tere

Ha a tűzhely az égéshez szükséges levegőt a beállítás teréből nyeri, gondoskodni kell arról, hogy az ablakok vagy a külső ajtó tömítetlensége révén elegendő levegő áramoljon be. Ezen kívül biztosítani kell a 4 m ^3 / kW névleges hőteljesítmény tér-teljesítményarányt. Ha ennek mennyisége kevesebb, akkor légnyílások révén égési levegő összeköttetést kell teremteni más helyiségekkel (nyílás minimum 150 cm ^2 ).

1.5 Égési levegő

Az égési folyamathoz folyamatosan oxigénre ill. levegőre van szükség. Rendszerint elegendő a beállítás terének levegője.

Jól letömített ablakok és ajtók, a lakásban lévő mechanikus légtelenítők (pl. konyhában) vagy más tűzhelyek (gázkályhák is) a kifogástalan levegőellátást jelentősen zavarhatják. Ha ez bekövetkezik, akkor fennáll annak a lehetősége, hogy az égési levegőt közvetlenül kívülről, vagy egy másik, eléggé szellőztetett helyiségből (pl. pince) kell odavezetni.

A tűzhelyek ehhez szériában tartalmazzák a központi ∅ 80 mm-es légszívó csonkot az alsó oldalon.

A légvezetékhez csak sima csövet lehet alkalmazni, melynek legkisebb átmérője 80 mm. A levegő odavezetésekor a kályha közelében szakszerűen kivitelezett csapóajtót kell alkalmazni, mely a hajlatokban a kéményseprő számára ellenőrző nyílásokkal rendelkezik, és a lecsapódó víz ellen szakszerűen tömítve van. A vezeték ne legyen hoszszabb mint 4 méter és ne legyen 3-nál több hajlata. Ha a vezeték a szabadban végződik, akkor megfelelő szél elleni védelemmel és ráccsal legyen ellátva.

FIGYELEM: A beállítás terében vagy a határos helyiségekben nem lehet légelszívó ventilátort vagy hasonló berendezést működtetni. Ez jelentős üzemeltetési problémákat és veszélyt okozhatna. Ezzel kapcsolatban forduljon az illetékes kéményseprőhöz.

Helyiség levegőjétől függő illetve független üzemeltetésre vonatkozó fontos figyelmeztetések:

(érvényes Németországra. 2013. januári állapot)

1. pont:

A tűzhelyeket helyiség levegőjétől függő tűzhelyként a DIN EN 12815 szerint vizsgálták. A tűzhelyek az egész égési levegőt a központi légszívó csonkon keresztül a beállítás teréből nyerik. Erre a csonkra szoros légvezeték csatlakoztatható. A tűzhelyek még ezzel a szoros légvezetékkel sem teljesítik a helyiség levegőjétől független üzemeltetés követelményeit.

2. pont:

Térhez kötött légtechnikai berendezésekkel való kombinációban (pl. ellenőrzött levegőztető és légtelenítő berendezések, páraelszívó és hasonlók) Németországban a tüzelési rendelet 4.§-a az irányadó. Itt többek között az szerepel, hogy a tűzhelyet és a térhez kötött légtechnikai berendezést kölcsönösen felügyelni kell (pl. nyomáskülönbség ellenőrzővel) vagy levegőztető berendezést kell beépíteni, mely szilárd tüzelőanyagra engedélyezett, és beállítás terébe a szükséges további égési levegőt (kb. 40 m³/h) a tűzhelyhez vezeti.

3. pont:

Kérem, mindig vegye figyelembe – az illetékes területi kéményseprővel egyeztetve– a mindenkor érvényes helyi előírásokat és szabályokat. Jelen útmutató nyomtatása utáni változásokért felelősséget nem vállalunk. Fenntartjuk a változtatás jogát.

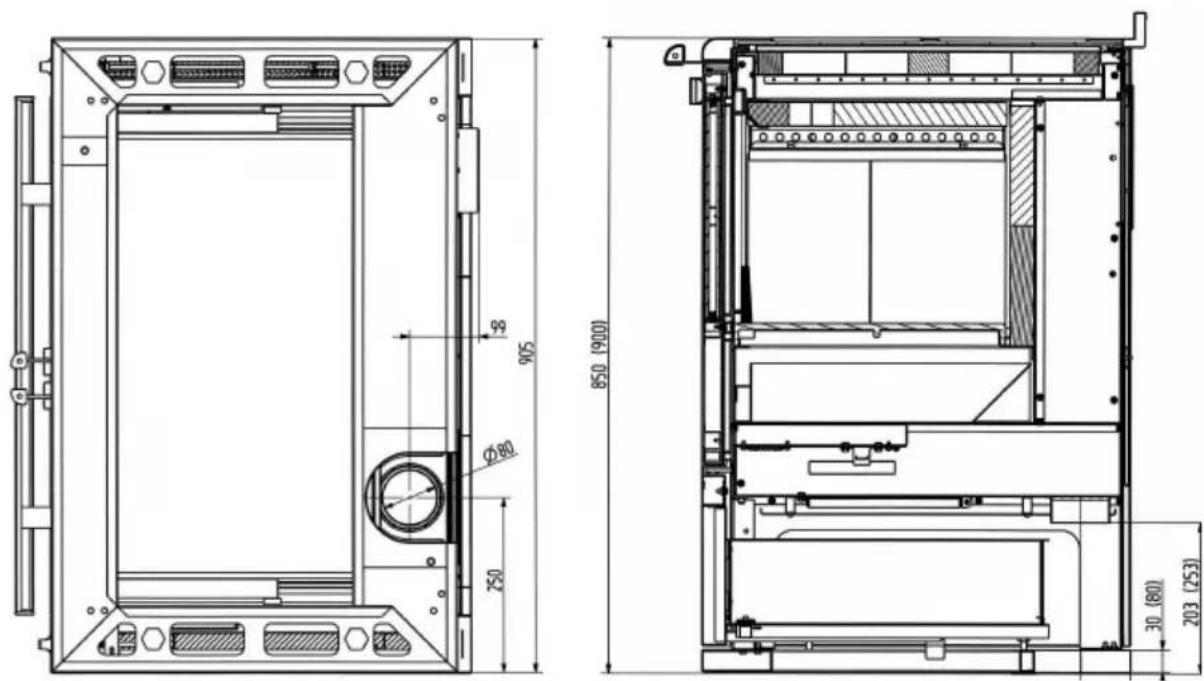

Alulnézet Oldalnézet

1.6 Elektromos csatlakozás

A tűzhely a sütő megvilágításához elektromos csatlakozással van ellátva. A csatlakozó kábel a tűzhely hátoldalán található. Ezt a csatlakozást egy villanyszerelő-szakembernek kell az érvényes irányelvek szerint kiviteleznie! Hálózati feszültség: AC 230 V

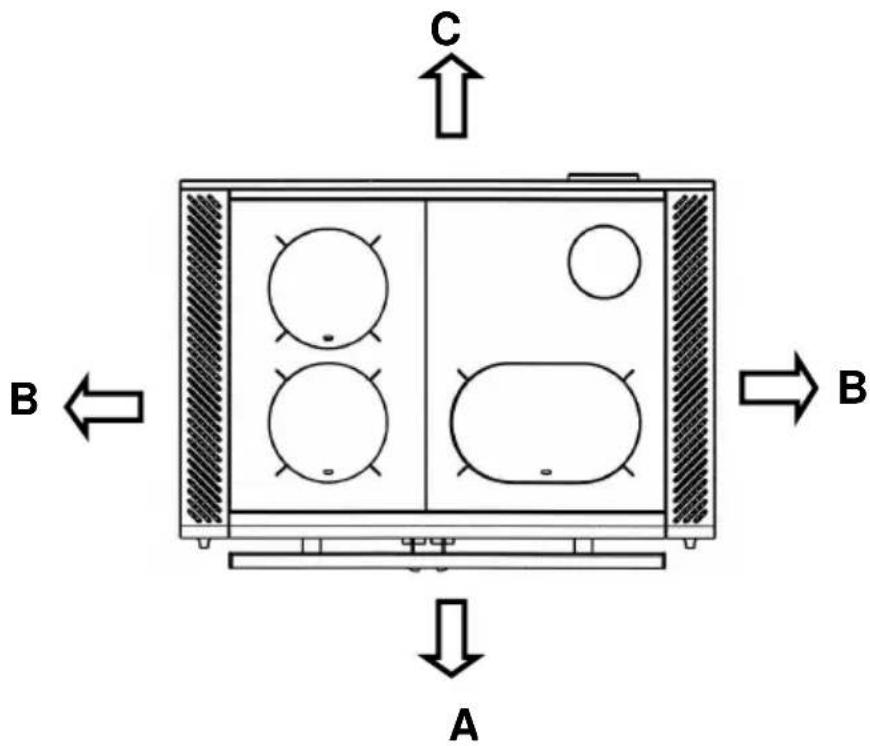

1.7 Biztonsági távolságok

Az éghető tárgyaktól, valamint acélbeton hordozó falaktól, éghető anyagokból gyártott vagy éghető anyagokkal burkolt falaktól való biztonsági távolságot be kell tartani:

Túzhely főzőlap alatt (főzőlap felső peremtől padlóig)

A ≥ 800 mm

B ≥ 3 mm*

C ≥ 200 mm

Tüzhely főzőlap felett (főzőlap sugárzási területe)

A ≥ 800 mm

B ≥ 400 mm

C ≥ 200 mm

* Ehhez a leszállított szilikon-távtartókat fel kell tenni az oldalsó borításra.

Az esetleg a készülék fölé tett éghető tárgyakat megfelelő távolságban kell tartani. A legkisebb távolság 800 mm.

A padló a tűzhely előtt

Éghető anyagból készült padlókat, mint szőnyeg, parketta, lamináltpadló, műanyag vagy parafa a tűzhely, valamint a tűztér nyílása előtt előre 500 mm és oldalra 300 mm területen éghetetlen anyagból készült borítással, pl. kerámia, kö, vagy acél padlólap, kell helyettesíteni vagy védeni.

Az összekötő elemet nem szabad éghető alkatrészeken és bútordarabokon átvezetni. Oldalsó csatlakozásnál az éghető alkatrészektöl be kell tartani az összekötő elem gyártója által megadott biztonsági távolságot.

C B ← A B → A

1.8 Kéménycsatlakozás

A csatlakozásra szánt kémény legyen legalább 400 °C-ig terhelhető.

FIGYELEM:

A készülék csatlakoztatása előtt minden esetben kérje ki az illetékes kéményseprő tanácsát!

Az összekötő elemek egymás között és a készüléken legyenek szilárdan rögzítettek és tömítettek. Nem nyúlhatnak be a szabad kéménykeresztmetszetbe. A tűzhely és a kémény közötti összekötő elemnek ugyanaz legyen a keresztmetszete, mint a készüléken lévő csőcsonknak. 0,5 méternél hosszabb vízszintes összekötő elemek a kéményhez képest 10 fokban álljanak. Azok a csövek, melyek nem védettek a hő ellen vagy függő-

legesek, nem lehetnek egy méternél

hosszabbak. Figyelembe kell venni a tüzelési rendelet rendelkezéseit, a mindenkori országos építési rendeleteket és a kéményre a DIN 4705, DIN EN 13384, DIN 18160 és a DIN EN 15287 előírásait.

Az összekötő darabok legyenek a DIN EN 1856-2 szerint vizsgáltak.

Az X méretet (éghető építőanyagoktól/anyagoktól való távolság)

az összekötő darab gyártója által megadott adatok szerint be kell tartani.

Olyan kéményre, melynek megfelelő magassága 4 méter alatt van, többszörös rákötés esetén 5 m alatt van, a rákötés nem megengedett. (Lásd: kéményszámítási adatok / 4. fejezet.)

A tűzhely csatlakoztatására szánt kéményhez legfeljebb két további égetőberendezést lehet csatlakoztatni.

Légelszívású páraelszívó működtetése a fűtés idején biztonsági okokból nem megengedett.

1.9 A füstgáz-csatlakozás irányának megválasztása

Az füstgázcsonk szériában a hátoldalon van rögzítve. Ha felfelé vagy oldalirányú csatlakoztatást választanak, akkor a nem használt csatlakozást le kell zárni.

1.9.1 Felső csatlakozás (1. kép)

• a hátsó füstgázcsonkot (1) a csavar meglazításával el kell távolítani
- a füstgáz-csonkot hátul a mellékelt vakfedéllel (12) kívülröl le kell zárni és jól be kell csavarozni
- a hátoldalt borító fedelet (8) fel kell emelni és le kell zárni
- füstgázfedelet (3) és a nagy tűzhelylapot (2) ki kell venni
- a füstgázcsonkot (1) alulról a nagy tűzhelylap (2) füstgázfedél nyílásához (3) kell csavarozni
• főzőlapot (2) újra beépíteni

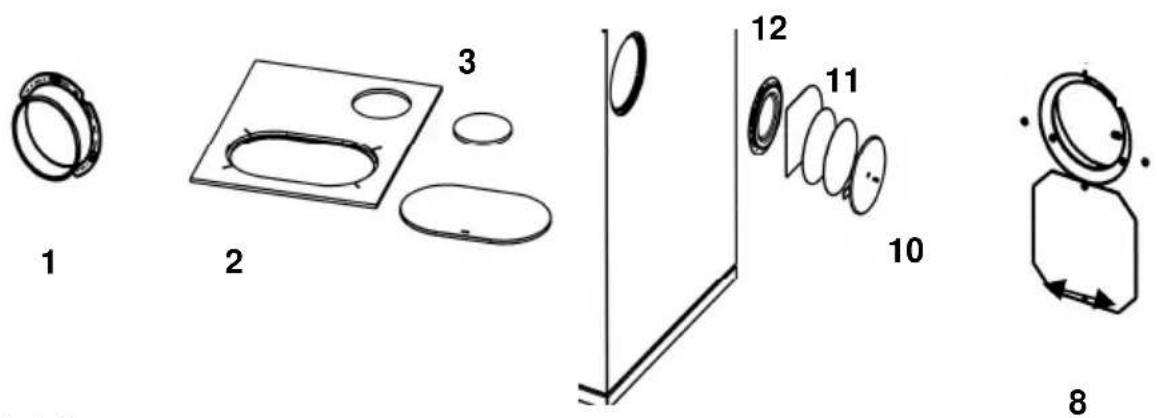

1.9.2 Oldalsó csatlakozás (1. kép)

• a hátsó füstgázcsonkot (1) a csavar meglazításával el kell távolítani
- az oldalsó borítófedelet (10) a csavarok meglazításával el kell távolítani
- a szigetelő lemezeket 3x (11) oldalvágó segítségével a gerincen szét kell választani és el kell távolítani
- a vakfedél csavarjait (12) oldalt meg kell lazítani és a fedelet eltávolítani
- a füstgázcsonkot (1) az oldalfalon jól meg kell húzni
- a füstgáz-csatlakozást hátul eltávolított vakfedéllel (12) kívülről le kell zárni és csavarral jól meg kell húzni
- a hátoldalt borító fedelet (8) fel kell emelni és le kell zárni

Az összekötő elemet nem szabad éghető alkatrészek és bútordarabokon átvezetni. Oldalsó csatlakoztatásnál be kell tartani az összekötő elem gyártója által megadott biztonsági távolságokat.

1. kép

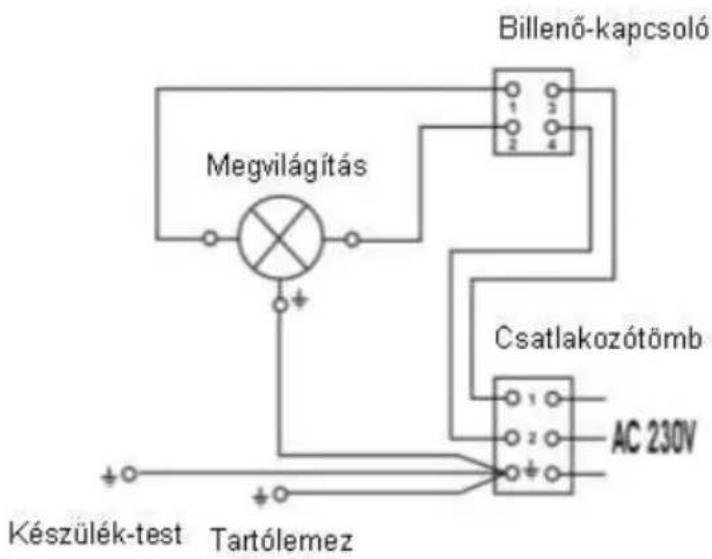

1.9.3 Elektromos kapcsolási rajz

A készüléket csak erre jogosult villanyszerelő szakember csatlakoztathatja az érvényes előírások és irányelvek szerint. Hálózati feszültség AC 230 V

Billenő-kapcsoló Megvilágítás Csatlakozótömb AC 230V Készülék-test Tartólemez

1. kép

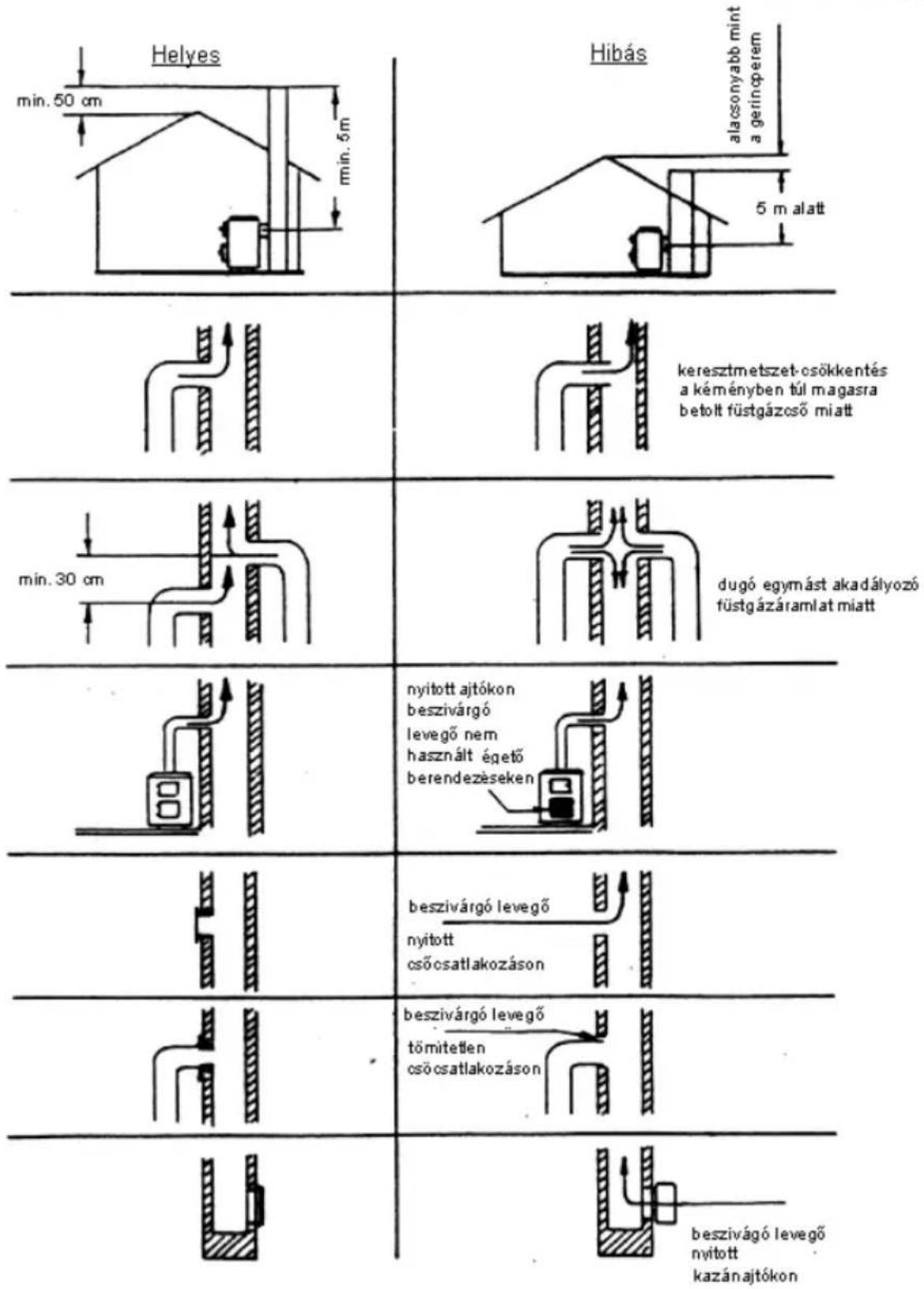

Helyes min. 50 cm min. 5m Hibás alacsonyabb mint a gerinoperem 5 m alatt keresztmetszet-csökkentés a kéményben túl magasra betolt füstgázcső miatt min. 30 cm dugó egymást akadályozó füstgázáramlat miatt nyitott ajtókon beszivárgó levegő nem használt égető berendezéseken beszivárgó levegő nyitott csőcsatlakozáson beszivárgó levegő tömitetlen csőcsatlakozáson beszivágó levegő nyitott kazánajtókon

Intézkedések kéménytüz esetén!

A kémény nem megfelelő tisztítása esetén, helytelen tüzelőanyag használatakor (pl. túl nedves fa) vagy hibás égési levegő beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el az égési levegőt az égető berendezésen, és hívja a tűzoltókat.

Sose próbálja meg saját maga vízzel oltani.

2. Tüzelőanyag / beállítások

2.1 Tüzelőanyagok

A tűzhely füstszegény és zavartalan üzemeltetése, valamint a 12 Pa kéményhuzatra megadott névleges hőteljesítmény csak akkor garantált, ha nem használnak az alább megadottaktól eltérő tüzelőanyagot.

Csak természetes, száraz tűzifát, melynek maradék nedvességtartalma max. 20 %, vala-mint barnaszénbrikettet használjanak.

Tüzelőanyag típusa Fűtőérték kb. kJ/kg
Barnaszénbrikett	19.500
Keményfa	14.600
Puhafa	11.500

Nem megengedett tüzelőanyagok pl.:

Hulladék, finom faforgács, pellet, kéreg, farostlemez maradékok, szén törmelék, nedves vagy favédőszerrel kezelt fa, papír és karton és hasonlók. Begyújtáshoz gyújtóst, faforgácsot vagy grillgyújtót használjon. A begyújtáshoz nem szabad folyadékot használni!

Figyelem!

Első begyújtáskor füst és erős szag képződhet. Mindenképpen gondoskodjon a helyiség megfelelő szellőztetéséről (ajtót és ablakot nyissa ki), és egy óra hosszáig tüzeljen maximum a névleges hőteljesítményen. Ha az első fűtési folyamatnál a maximum hőmérsékletet nem érik el, akkor az erős szagképződés a későbbiekben még egyszer felléphet.

Maximális rárakási mennyiség tüzelőanyag-töltésenként.

W2-90
Barnaszénbrikett	4,2 kg (6 - 7 brikett) névleges hőteljesítménynél4,0 kg (6 - 7 brikett) tartós égésnél(más beállítás, lásd 2. táblázat)
Tűzifa 2,4 kg (1 - 2 hasábfa)

1. táblázat

2.2 Égési levegő beállítás

A beállítás mindig a megnevezés magasságában legyen.

Tüzelőanyag		Primer-levegő állás	Gyújtási csapó-ajtó állás	Szekunder-levegő állás	Égési idő órában
Begyújtás					-
Tüzifa	Névl. hő-teljesítmény				kb. 1
Barnaszén-brikett	Névl. hő-teljesítmény				kb. 2
Barnaszén-brikett	Tartós égés				kb. 12
Üzemen kívül helyezés:Ne tegyen rá több tüzelő-anyagot				vagy ^2	-

2. táblázat

3. Kezelés

3.1 Kezelőelemek és beállítások

3.1.1 Teljesítményszabályozás

Az égési levegő sebességét és ezzel a tűzhely hőteljesítményét a rostély alatt beáramló égési levegő határozza meg. Ezt a primer levegőt a teljesítményszabályozóval lehet beállítani.

1 2 3 1 - zárt 2 - hasábfa 3 - barnaszém

3.1.2 Szekunder-levegő szabályozás / Airlogic

A szekunder levegő szabályozó a test belső oldalán, a fűtőajtó mögött van. Ezzel a beállítással lehet kiválasztani a tüzelőanyagot.

3.1.3 Begyújtás segítő

Begyújtáshoz a begyújtás segítőnek nyitva, főzéshez, sütéshez és fűtéshez zárva kell lennie.

1 - zárva (főzés, sütés, fűtés)

2 - nyitva

FIGYELEM

Fűtéskor nyitott tüzelőajtó a tűzhely túlmelegedéséhez, és ezáltal a tűzhely alkatrészeinek sérüléséhez vezet. Ezen kívül a nyitott tüzelőajtó miatt növekszik a tüzelőanyag-felhasználás.

3.1.4 Hamuláda

• A hamuláda a tűzhely alatt található. Rendszeresen ellenőrizni és üríteni kell.
- A hamuláda ürítését hideg készüléknél kell elvégezni. Legyen óvatos, mivel még parázs vagy égő fadarabok lehetnek benne. Kérem, figyeljen arra, hogy izzó égési maradványok ne kerüljenek a szemétbe.
- Mindig gondoljon arra, hogy a hamuládát a megfelelő helyre tegye vissza. A hibás visszahelyezés üzemeltetés során veszélyes.
- Ügyelni kell arra, hogy a hamuládát mindig ütközésig tolja be.

3.1.5 Tartozékok rekesze

Ez a tároló rekesz a tűzhely alsó részén található, és elég nagy ahhoz, hogy az üzemelte-téshez szükséges tartozékokat befogadja. Maximális töltősúlya 10 kg. Nagyobb súlyok a rekesz sérülését okozhatják. A tartozékok rekesze középen történő enyhe nyomással nyílik.

Soha se húzza meg zárt állapotban!

Figyelem! Szigorúan tilos ebben a rekeszben könnyen gyúlékony anyagokat, mint pl. alkoholt, benzint, folyékony tüzelőanyagot, lakkot, gyújtót, papírt, stb. tárolni.

3.1.6 Sütő megvilágítás

A tűzhely sütő megvilágítással van ellátva.

A kapcsoló oldalt a tartozékok tároló rekesze mögött található.

Bekapcsolásához ki kell nyitni a tároló rekeszt.

1. kép

A teljesítményszabályozást a tüzelőanyag fajtájának figyelembe vételével a huzat erőssége és a kívánt fűtőteljesítmény szerint kell beállítani. Tűzifával, különösen puhafával csak korlátozott idejű tartós égés lehetséges. Barnaszénbrikettek különösen alkalmasak arra, hogy egy éjszakán át tartós égést biztosítsanak, ha tömör parázsalapra helyezik.

Első begyújtás/ Üzemeltetés

- Üzembe helyezés előtt az esetleges szállításbiztosító tárgyakat a tűztér fölötti terelőlapon és az esetleges matricákat az ablakról maradéktalanul el kell távolítani.

Nyissa ki a tüzelőajtót felfelé a fogantyú emelésével. Forró készüléknél ehhez szigetelt védőkesztyűt kell használni. Állítsa be a primer- és szekunder-levegő szabályozót az „Égési levegő” c. 2. táblázatnak megfelelően. Nyissa ki a tüzelőajtót. Tegyen be széngyújtót vagy egy kis fagyapotot a rostélyra. Tegyen erre először egy kisebb, majd nagyobb fadarabot, gyújtsa meg és zárja be a tüzelőajtót. Ha a tűz élénken lobog, és elegendő alapparázs van, tegyen rá újra tüzelőt, és zárja le újra az ajtót.

Az első begyújtás legyen „enyhe” lefolyású, csekély mennyiségű tüzelőanyaggal, hogy a kályha részei hozzá tudjanak szokni a forrósághoz. Első begyújtáskor füst és szag képződhet. Feltétlenül gondoskodjon a helyiség jó szellőztetéséről (ajtókat, ablakokat nyissa ki), és tüzeljen legalább egy óra hosszáig maximum névleges hőteljesítményen. Ha az első fütési folyamatnál nem éri el a maximális hőmérsékletet, akkor a szagképződés később is felléphet.

A tüzelőanyagot ne dobja, hanem helyezze az égéstérbe, mert egyébként a falazat sérülhet.

A tűzhelyet csak zárt tüzelőajtó mellett szabad üzemeltetni.

Ezt csak begyújtáshoz, rárakáshoz és a tűztér tisztításához szabad kinyitni.

FIGYELEM

A fütőajtó kinyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst szökhet ki. Feltétlenül figyelni kell arra, hogy a fütőajtót csak lassan, résnyire, majd pár másodperc múlva lehet teljesen kinyitni. Ezen kívül tüzelőanyag rárakásához a fütőajtó kinyitása előtt már csak parázs lehet az égésterben, azaz láng már ne legyen látható.

3.3 Főzés és fűtés

Ha a tűzhelyet főzésre vagy fűtésre használja, a tüzelőajtót be kell zárni.

A főzőlapon történő optimális főzéshez javasolt lapos aljú edények használata. A legmelegebb terület a lap közepén található, és ez egyben a legjobb terület az edény gyors felmelegítésére. A lap külső területei a melegen tartást szolgálják. A gyorsabb felfőzés (forralás) elérése érdekében javasoljuk vékonyra vágott puhafa használatát.

A főzőlapot nem szabad túlmelegíteni, mert a tűzhely ezáltal sérül, ugyanakkor a főzésnél a kívánt előnyt nem érik el.

3.4 Sütés

A tűzhely teleszkópos sütősínnel ellátott nemesacél sütővel van ellátva. A sütőnek üvegablaka van, melyen egy hőmérő található. A mutatott hőmérséklet csak támpontként szolgál a sütésnél.

Ezen kívül a sütő szériában fel van szerelve egy rostéllyal és sütölappal.

A következő figyelmeztetéseket kell figyelembe venni:

Bizonyosodjon meg arról, hogy a tüzelőajtó már legalább 60 perce zárva legyen. Ezzel egyenletes hőmérséklet-eloszlást ér el a sütőben. Csak addig rakjon rá tüzelőanyagot, amíg a kívánt hőmérsékletet el nem éri. Ezt a hőmérsékletet adagolt tüzelőanyag-rárakással az egész sütési időtartam alatt tartani lehet. A sütési idő fele után a sütőlemezt ki kell húzni és a sülő ételt megfordítva újra be kell tolni, ezáltal egyenletes sütést lehet elérni.

3.5 Üzemen kívül helyezés

A primer-levegő szabályozót zárt állásba kell tenni (2. táblázat).

Hagyni kell, hogy a maradék parázs leégjen, és a tűzhely kihüljön.

A tüzteret és a hamuládát hideg készülék mellett tisztítsa és ürítse!

3.6 Fütéssel kapcsolatos útmutatók

Egy meghatározott módon bevezetett szekunder-levegő gondoskodik a füstgázban lévő éghető részek elégetéséről. Ez füst- és koromszegény égetést jelent a környezet védelme érdekében. Az ablak beszennyeződése azonban szilárd tüzelőanyagnál nem zárható ki, és nem jelent hiányosságot. Ha a tűzhelyet fűtésszezonon kívüli időszakban üzembe helyezi, akkor előtte ellenőrizze a kéményhuzatot, mivel az magas külső hőmérséklet esetén nagyon kicsi lehet. Ebből a célból tartson egy égő gyufát a kissé nyitott tüzelőajtóba. Ha a lángot a kémény nem szívja be egyértelműen, akkor gyújtson először egy kisebb tüzet. Ehhez rövid időre gyújtson meg faforgácsot/-gyapotot a tűzhelyben vagy a kémény tisztító nyílásában.

A rostélyon ne legyen tüzelőanyag, hogy biztosított legyen a jó égési levegő bevitel. A hamuládát hideg állapotban rendszeresen üríteni kell. Még forró készüléknél használja a mellékelt védőkesztyűt. Kérem, figyeljen arra, hogy ne kerüljenek parázsló égési maradványok a szemétbe.

Ügyelni kell arra, hogy a hamuládát mindig ütközésig betolják.

FIGYELEM!

A levegő tisztán tartása és a készülék biztonságos működése érdekében ne lépjék át a kezelési útmutatóban megadott maximális tüzelőanyag-mennyiséget, mivel egyéb esetben fennáll a túlmelegedés veszélye, mely a készülék sérüléséhez vezethet. Az ilyen jellegű sérülések nem garanciakötelesek. A fűtésteljesítményt a tüzelőanyag mennyiségének csökkentésével, és nem a primer-levegő bejuttatásának csökkentésével kell elérni.

3.7 Ápolás és tisztítás

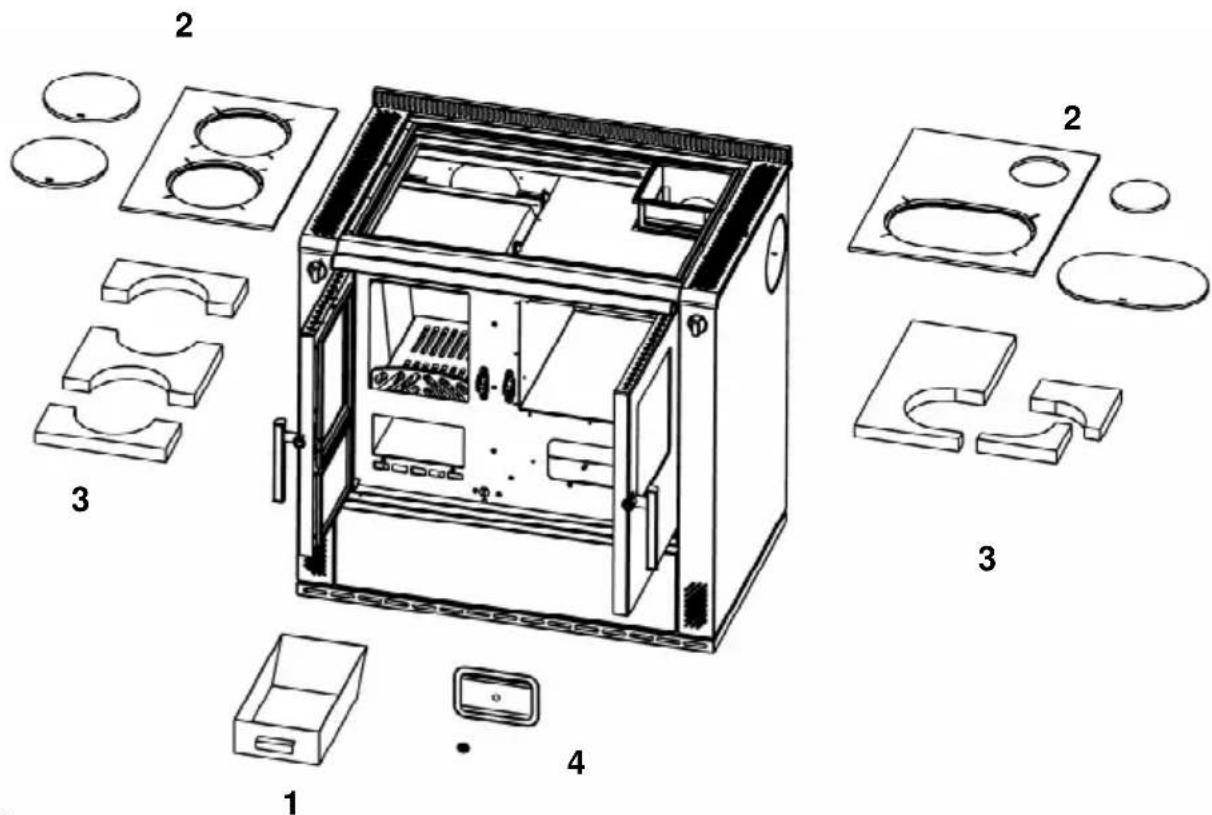

3.7.1 Készülék (4. kép, 109. oldal)

A tüzelőajtó kinyitása után a rostélyt a koromkaparó és a piszkafa segítségével minden tüzelőanyagtól meg kell tisztítani.

A hamuládát (1) naponta tisztítani kell. Legalább minden harmadik nap el kell távolítani a salakot a rostélyról.

Helyes üzemeltetéssel / kezeléssel és megfelelő ápolással / karbantartással megnöveli a készülék értékállóságát és élettartamát. Értékes erőforrásokat spórol meg, óvja környezetét és pénztárcáját. Tisztításhoz a főzőlapokat (2) le kell venni, a melegítő lapokat (3) ki kell szerelni és a koromtól meg kell tisztítani. A főző- és melegítőlapok kivételével meg lehet tisztítani a füstgáz útját a készülék belső oldalán, valamint a füstgázcsövet. A tisztítófedél (4) csavarjának megnyitásával a füstgáz utak alsó része a sütő körül megtisztítható.

A tisztítási munkák befejezése után a melegítő lapokat és a főzőlapokat újra be kell helyezni. A tisztítónyílást (4) a sütő alatt újra szorosan le kell zárni.

Figyelem:

Minden fütési szezon után tanácsos alaposan megvizsgálni a tűzhelyet. Ha javításokat vagy felújítást kell végezni, akkor időben forduljon a szakszervizhez a cikkszám vagy a gyártási szám (lásd típustábla) megadásával.

3.7.2 Lakk- és zománcfelületek

A külső felületek ápolása csak hideg kályha esetén javasolt. A lakkozott felületeket tiszta vízzel kell tisztítani (nem szabad súrolni). Zománcozott felületeknél különleges esetekben előzőleg szappanlúggal vagy valamilyen mosogatószerrel lehet kezelni a felületet, és aztán szárazra kell törölni.

Figyelem: semmi esetre se használjanak szivacsot, súrolószert, agresszív vagy karcoló tisztítószereket!

3.7.3 Üvegkerámia-felületek

Tisztítsa meg az ablakot és / vagy ceránlapot az első használat előtt egy nedves, tiszta ruhával. Ezután üvegkerámiához való tisztítószerből tegyen rá néhány cseppet és kenje szét egy konyhai papírtörlővel a felületen / ceránlapon.

A le- és szárazra törlés után a minőségi felületen láthatatlan filmréteg képződik. Ez segíti a lapot / ceránlapot tisztán tartani, és rendszeres ismétlés esetén megkönnyíti a tisztítást.

3.7.4 Acéllap

Az acéllap-részeket még kézmeleg állapotban be kell dörzsölni savmentes acéllap-ápolószerrel.

Ezt a tisztítást hideg készüléknél kell elvégezni.

A tűzhely hőt sugárzó speciális acéllapjai rendszeres karbantartást igényelnek minden főzés után. Minden olyan használat után tisztítani kell, amikor a lapon nedvesség vagy szennyeződés keletkezett. A főzőlapot akkor kell tisztítani, amikor még langyos, így az esetleg meglévő víz elpárolog, és nem alakulnak ki rozsdafoltok. Ügyelni kell arra, hogy hideg tűzhely esetén ne használjanak vizet a tisztításhoz.

Az acél tűzhelylapok tágulási fugáin ne legyenek lerakódások az acél tűzhelylapok és az oldalborítás deformációjának elkerülése érdekében. Ha szükséges, akkor a fedél ütközőjéről is el kell távolítani az esetleges lerakódásokat.

3.7.5 Az égő cseréje

A sütőben lévő égő magas hőmérsékletnek van kitéve. Bár speciális égőről van szó, az idők folyamán kiéghet. Nincs más teendő, mint hasonló minőségű égőre cserélni. (15 W - 240V - 300°C).

Csere előtt bizonyosodjon meg arról, hogy a tűzhely nincs használatban, hogy hideg és hogy az égő előtte nem volt bekapcsolva. Áramtalanítsa a készüléket, és állapítsa meg, hogy valóban nincs-e már feszültség alatt a készülék. Az égő cseréjéhez távolítsa el a védőburkolatot, cserélje ki az égőt és tegye vissza az égő védelmét szolgáló fedelet.

Figyelem: a készüléket az égő védelmét szolgáló lemez levétele előtt áramtalanítsa!

Azokat a munkákat, mint – különösen – a beszerelés, szerelés, első üzembe helyezés és szervizmunkák, valamint javítás csak képzett szakszerviz (fűtés- vagy légfűtésszerelés) végezheti. Szakszerűtlen beavatkozás esetén megszűnik a szavatosság és a garancia.

3.7.6 Oldalsó díszburkolatok

1. Burkolat első részének kiemelése. (5.kép)
2. Burkolat előretolása
3. Burkolat leemelése a helyéről.

Felszerelés fordított sorrendben:

3.8 Zavart előidéző tényezők, elhárítás

Az Ön tűzhelyét a korszerűbb műszaki ismeretek szerint készítették.

Ennek ellenére felléphet olyan zavar, melynek oka a kéményben, a tüzelőanyagban vagy a füstgázelvezető rendszerben található. Első üzembe helyezéskor rövid ideig tartó szag- és füstképződés normális. Ügyelni kell a helyiség megfelelő szellőztetésére.

ZAVAR OK MEGOLDÁS
A tűztér üvegablaka kormos, és/vagy a tűztér koszos, vagy fekete lesz a füsttől	Túl kicsi kéményhuzat < 10 PaTúl nagy kéményhuzat rövid időre max. 18 Pa	Ellenőrizni kell, hogy az összekötő elem nincs-e eldugulva.
		Csatlakozást meg kell változtatni: nagyobb huzat megfelelő szorító-csapóajtóval vagy szigetelést javí-tani.
	Rossz beállítások A „Kezelés” és „Tüzelőanyag” fejezetekben utánanézni.
	Túl sok tüzelőanyag Kevesebb tüzelőanyag.
	A tüzelőanyag relatív nedves-ségtartalma túl nagy	Nedves fát használat előtt kiszárí-tani.
	Nem megfelelő tüzelőanyag	A „Tüzelőanyag” fejezetben utána-nézni.
huzat	Kéményhuzat nem megfelelő vagy szennyezett	Kéményseprőt hívni. Nincs szabályoz
	Készülék belül szennyezett Tisztítani.
Túl sok fekete füst kibocsátás	Készülék begyújtása / üzemel-tetése még friss fával	Jobb vagy tárolt tüzelőanyagot használni.
	Füstelvezető részben eldugult.	Képzett szakembert hívni.

A készülékből füst lép ki.	Tűztér ajtaja nyitva van. Ajtót bezárni.
	Elégtelen huzat. Kéményseprő ellenőrizze a ké- ményt.
	Hibás szabályozás beállítás. A „Kezelés” és „Tüzelőanyag” fejezetekben utánanézni.
	Készülék elszennyeződött Készülék és a kéményhez vezető összekötő darab tisztítása

1. táblázat

4. Műszaki adatok

4.1 Adatok

Készülék típusa W2 - 90
Névleges hőteljesítmény 8 kW
Térfütési képesség m3-benKedvező / kevésbé kedvező / kedvezőtlenFűtési feltételek mellett DIN 18893/ 2. táblázat szerintrövid idejű fűtés mellett tartós fűtés mellett	152 / 90 / 61220 / 126 / 86
Füstgáz-kibocsátás értékei: tüzelőanyag:Füstgáz mennyiség áramlásFüstgázcsonk hőmérsékleteTovábbítási nyomás névleges hőteljesítménynélPor (13% O_2 -re vonatkoztatva)CO (13% O_2 -re vonatkoztatva)Hatásfok	hasábfa / barnaszén10,4 / 10,5 g/s210 / 235°C12 Pa ≤ 40 mg/m3 ≤ 0,08 % ≥ 80 %
Hálózati feszültségÉgő	230 V AC15 W

4.2 Méretrajzok

W2-90

600 Ø120 A B X 905 Ø150 Ø120 B 250

Súly: nettó 174 – 210 kg

A B
30	850	(+20)	695	(+20)
80	900	(+20)	745	(+20)

186 137

Lábakat kicsavarozni, tűzhely magassága +20 mm-rel állítható

A feltüntetett méretadatok tájékoztató jellegűek. Fenntartjuk a szerkezetváltoztatás jogát, ha ezek növelik a műszaki színvonalat, vagy javítják a minőséget!
