Terméktípus	Szilárd tüzelésű helyiségfűtő (kandalló)
Márka / Modell	Wamsler Thyra
Méretek (Sz x Mé x Ma)	557 x 519 x 1131 mm (APNS 20 mm-rel)
Tömeg (nettó)	146 kg (APNS 20 mm-rel)
Névleges hőteljesítmény	6 kW
Hatásfok	80,4% (fa), 80,2% (barnaszén)
Füstgázhőmérséklet	264 – 276 °C
Minimális kéményhuzat	12 Pa
Megengedett tüzelőanyagok	Természetes hasított tűzifa (max. 25 cm, nedvességtartalom ≤20%) és lignit brikett
Tüzelőanyag feltöltés (fa, névleges)	kb. 1,4 kg (max. 2 hasáb feltöltésenként)
Tüzelőanyag feltöltés (brikett, folyamatos)	Max. 5,8 kg
Elsődleges levegő szabályozás	Végtelenül állítható gomb a hamuzó ajtón
Tüzelőanyag választó	A hátsó falon, fa és barnaszén pozíciók
Ajtó típusa	Önzáró, emelő fogantyú a nyitáshoz
Üvegtisztítás	Használjon ROBAX üvegkerámia tisztítót vagy kerámia kaparót a lerakódások eltávolításához
Biztonsági távolságok (éghető anyagok)	Elöl: 80 cm (40 cm hővédő pajzzsal); Oldalt: 30 cm; Hátul: 20 cm
Padlóvédelem	Nem éghető pajzs, amely elöl 50 cm, oldalt 30 cm távolságig terjed
Pótalkatrészek	Eredeti Wamsler alkatrészeket használjon; adja meg a cikkszámot és a sorozatszámot
Szabványok	EN 13240 szerint vizsgálva

Gyakran ismételt kérdések - Thyra Wamsler

Milyen tüzelőanyagokat használhatok a Wamsler Thyra kandallóban?

A megengedett tüzelőanyagok: természetes hasított tűzifa (max. 25 cm hossz, nedvesség ≤20%) és lignit brikett. Ne égessen szemetet, finom forgácsot, kérget, kezelt fát, papírt vagy kartont.

Miért van füst és szag az első használat során?

Az első fűtés során a védőlakk kikeményedik és az olajmaradványok elpárolognak, ami füstöt és szagot okoz. Szellőztesse jól a helyiséget, és kb. egy órán át maximális névleges teljesítményen fűtsön, hogy ezek a hatások megszűnjenek.

Hogyan nyithatom ki biztonságosan az ajtót, ha a kandalló forró?

Nyissa ki az ajtót lassan, először csak egy résnyire, várjon néhány másodpercet, majd nyissa ki teljesen. Győződjön meg róla, hogy csak izzó parázs maradt (nincs látható láng), mielőtt tüzelőanyagot ad hozzá. Szükség esetén használjon szigetelt kesztyűt.

Mit tegyek kéménytűz esetén?

Azonnal zárja el az összes ajtót és levegőbemenetet a kandallón, majd hívja a tűzoltóságot. Ne próbálja vízzel eloltani. A tűz után vizsgáltassa meg a kéményt szakemberrel.

Hogyan tisztítsam meg az üvegablakot?

Enyhe szennyeződés esetén használjon üvegkerámia tisztítót, mint a ROBAX S. Erős lerakódásoknál először óvatosan kaparja le egy kerámia kaparóval lapos szögben tartva, majd törölje le nedves ruhával és szárítsa meg. Ne használjon súrolószereket.

Melyek a minimális biztonsági távolságok éghető anyagoktól?

Elöl: 80 cm (40 cm-re csökkenthető hővédő pajzzsal). Oldalt: 30 cm. Hátul: 20 cm. Az előtte lévő padlót nem éghető pajzzsal kell védeni, amely elöl 50 cm, oldalt 30 cm távolságig terjed.

Hogyan állíthatom be a fűtési teljesítményt?

Használja az elsődleges levegő szabályozó gombot (végtelenül állítható) és a tüzelőanyag választó kapcsolót a kézikönyv táblázata szerint. Csökkentse a teljesítményt kevesebb tüzelőanyaggal, ne a levegőellátás csökkentésével.

Csatlakoztathatom a kandallót egy olyan kéményhez, amelyhez más készülékek is vannak?

Igen, de legfeljebb két másik tűzhely csatlakoztatható ugyanahhoz a kéményhez. A működő kéménymagasságnak legalább 4 m-nek kell lennie (5 m, ha több kályha van).

Milyen gyakran kell tisztítani a kéményt és a füstcsöveket?

Minden fűtési szezon után alaposan tisztítsa meg a kandallót és a füstgázcsöveket. Vegye ki a terelőlemezt a füstjáratok eléréséhez. Hosszabb használat után vizsgáltassa meg a kályhát szakemberrel.

Mit tegyek, ha a kandalló teljesítménye csökken?

Ellenőrizze a piszkos füstjáratokat, a kéményhuzatot (legalább 12 Pa), a tüzelőanyag nedvességtartalmát és az ajtótömítéseket. Csak száraz fát használjon, biztosítsa a megfelelő levegőbeállításokat, és minden használat előtt tisztítsa meg a rostélyt.

HASZNÁLATI ÚTMUTATÓ Thyra Wamsler

HU Kandalló használati útmutató

TYP 108 49

BEJELENTETT SZERVEZET ( Reglaziración szám: 1417 )

(m-7)

3100 Salgótarján Rákóczi út 53-55.

EMF TV BOD 90

Hözponti, Lubovativani

HERME Szefle

TOV 000 Group

HERM Department

Geprüfter Typ:

Vizsgált Spus:

10849 Linz: Thyra (Helyiség fútő)

Barnaszén brikett: Folytonégő; Hasábfa: Szakaszos Üzemű

Code: Biological: 21.03.2018

tr.: / Azomodki opiaen

7377251

Gede obbluszen 1 (23)

305/2011/EU rendelet V. Melléklet 3. rendszer b. pontja

es MSZ EN 13240:2001/A2:2004/AC:2007 szerinti vizsgálat

Minta beárkezésének kelte:

04.31 2016

Vizsgálei végzésének ideje:

A müszaki dokumentációl archiváltuk.

10849 Linz; Thyra (Helyiség föld)

Barnaszén brikett: Folytonégő, Hasabla: Szakasszos üzemő

Előírás az Ausztrial norma szerint (15a B-VG) (13% O₂-re vomtkoztatva)

Emissionen Emissziö	Grenzwert Hatánérték	Gemessen / Mårt érték		Erfüllt megfelei	Brennstoffe Fúlóanyag
		Nennwärmeleistung Néviages teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	730/444	1023/1025	jai/igen	Scheitholtz (oben)/ Braunkohlebriketts (unten)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	68 ^a /55 ^a		jai/igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	35 ^a /38 ^a	26 ^a /60 ^a	jai/igen
Staubgehalt Portartalom	≤35 mg/MJ	23 ^b /23 ^b		jai/igen	Hasabfa (felül) / Barnaszén brikett (aiul)
Wirkungsgrad Hatásfok	≥80 %	80,4/80,2	80,5/80,5	jai/igen
Leistung Teljesírmény	kW	6,2/6,1	2,9/3,0	jai/igen

Előlrás Németországban az 1.BlmSchV 2. lépcső szerint.

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mér t érték	Erfüllt megfelel	Brennstoffe Fütbanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1138/753	jaligen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasabfa (felül) / Barnaszén brékelt (ahul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		35/39	jaligen
Wirkungsgrad Hatásfok	≥73 %		80,4/80,2	jaligen

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 70

Tartalomjegyzék....70

BIZTONSÁGI ELŐÍRÁSOK 71

1. Használat ....73

1.1 A kandalló felépítése.... 73

1.2 Üzembe helyezés 74

1.3Üzemen kívül-helyezés....75

1.4 Fütési útmutatások....75

1.5Tisztítás és gondozás 76

1.6 Üzemzavar-okok, elhárításuk 78

1. Elhelyezés....79

2.1 Előírások 79

2.2 Elhelyezési helység ....79

2.3 Távolságok....79

2.4 Kéménycsatlakozás....80

1. Müszaki adatok 82

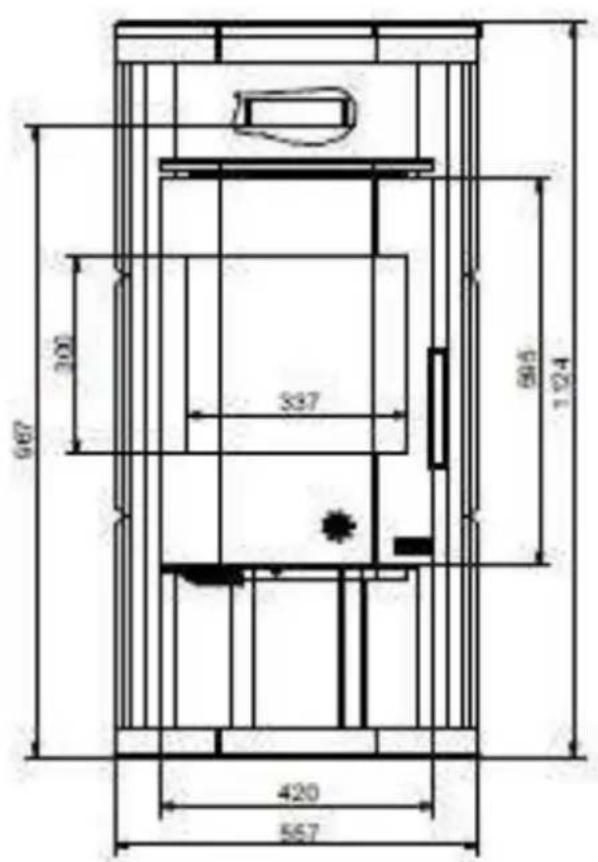

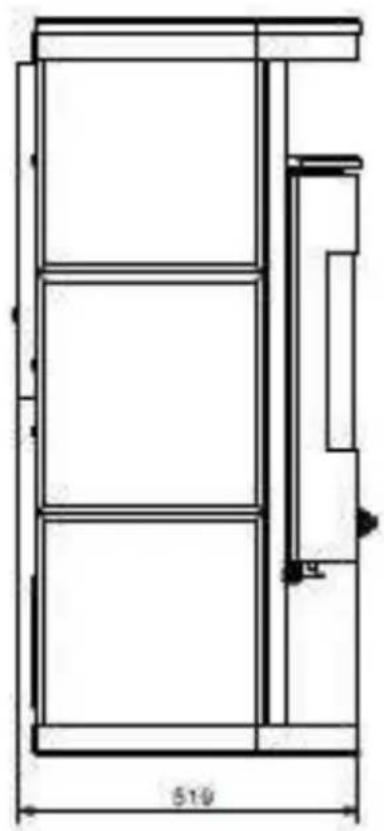

3.1 Méretrajz 82

3.2 Méret adatok 83

3.3 Műszaki jellemzők....83

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tűzvédelmi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprótöl tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtaját zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtójának működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:
8. természetes faanyag (max. 25 cm hosszúságban)
9. esetlegesen barnaszén-brikett (ld. használati utasítás)
10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.
11. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a névleges hő teljesítményen fűtsön. Amenynyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuza-tot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
25. A készülék kicsomagolása után a papír és műanyag alapú csomagoló anyagokat helyezze a szelektív hulladék gyűjtőbe.
26. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. Használat

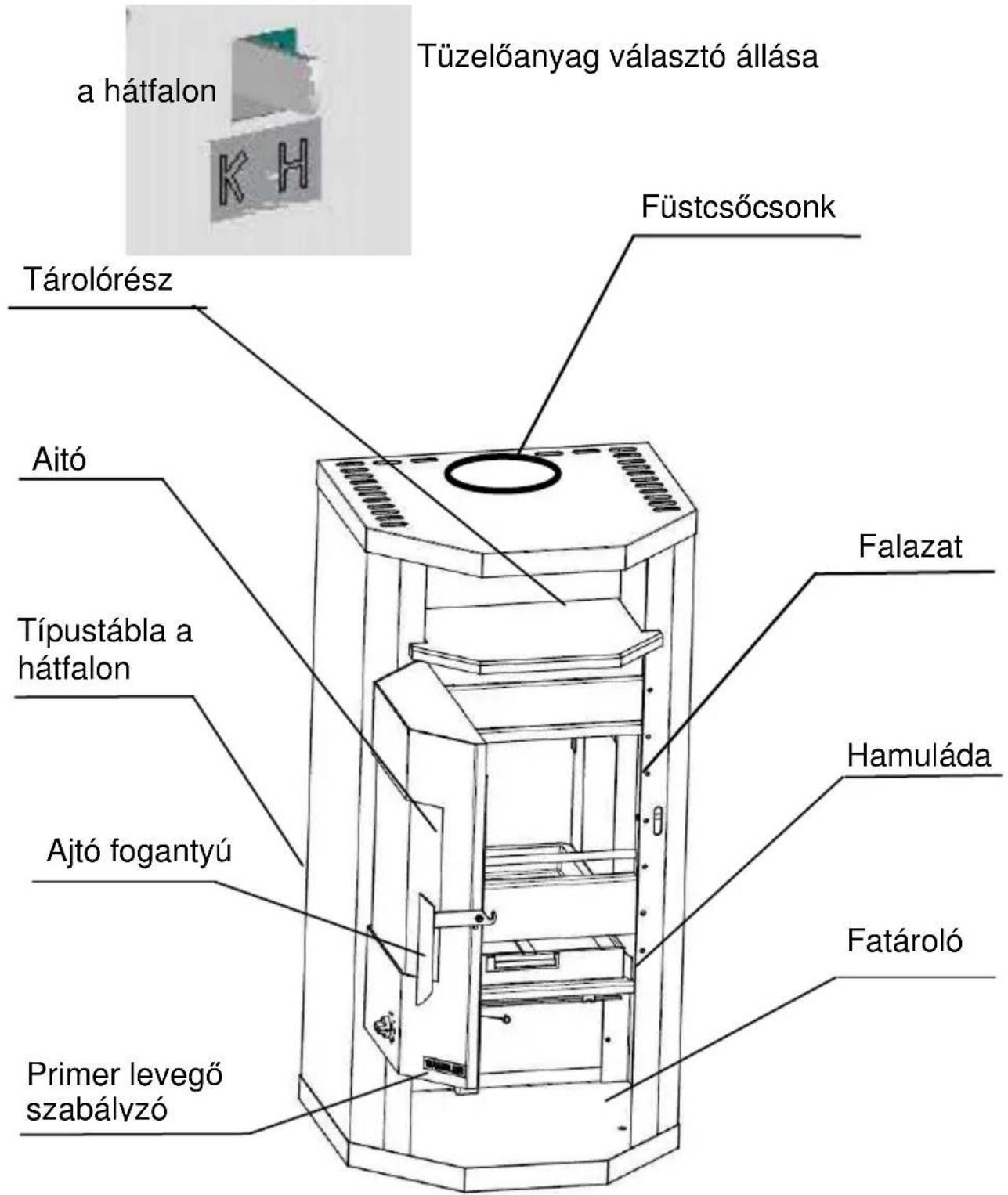

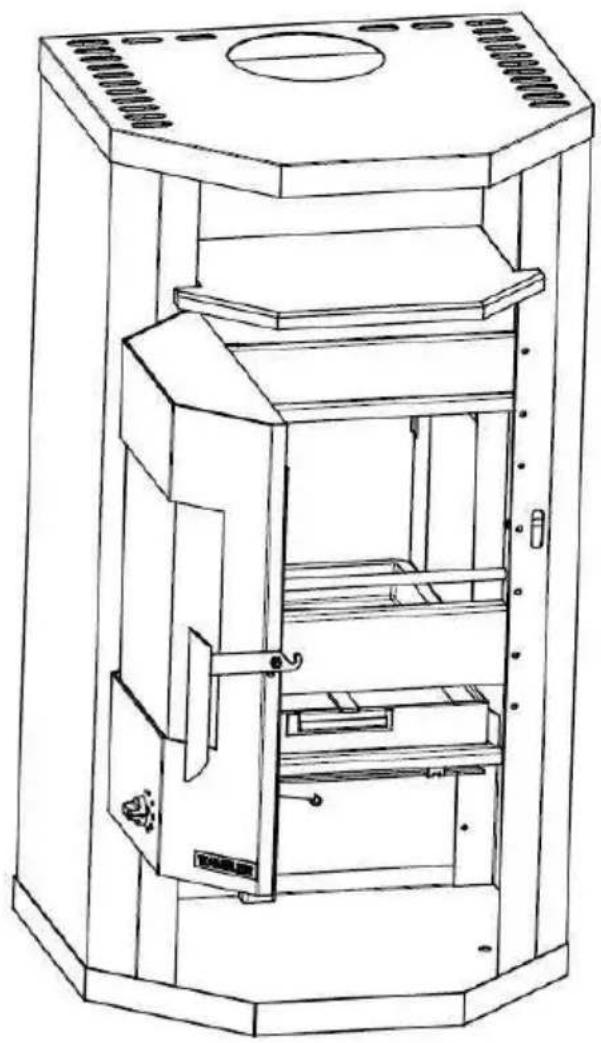

1.1 A kandalló felépítése

a hátfalon KH Tüzelőanyag választó állása Füstcsőcsonk Tárolóresz Aitó Típustábla a hátfalon Ajtó fogantyú Primer levegő szabályzó Falazat Hamuláda Fatároló

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Barnaszénbrikett	19.500
Kemény fa	15.900
Puhafa	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hő teljesítményen való üzemeltetésére.

A hő teljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

		Primerlevegő szabályzó állása Tüzelőanyag 6 kW	Tüzelőanyag választó állása	Égési idő
Felfűtés, begyújtás		D H		-
Fa	Névleges hőtelj.	B H ca. 0,75 h
Barna-szén	Névleges hőtelj.	D K ca. 1 h
	Tartós üzemelés	C K ca. h
Üzemen kívül helye-zés		A K		-

2. táblázat

Automata primer levegőszabályzóval ellátott készülékeknél begyújtáskor a hamuajtón található szabályzógombot a 2. táblázatnak megfelelően kell beállítítani

Kép A (min) Kép B Kép C Kép D

A 0 és a max jelzés között a szabályzó gomb a kívánt teljesítménynek megfelelően fokozatmentesen állítható.

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 25 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszén brikett max: 1,7 kg (kb. 2db)

Tartós üzemelés:

Barnaszén brikett max: 5,8 kg (kb. 7db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tüztér falazattól, a tüztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacscsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek ki- küszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (5. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyagbekészítés megengedett. Alacsonyabb hő teljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hő teljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte min-dig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (6. kép) előre kell húzni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (6. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva ké- szüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Ken- jen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztító-szereket használni!

Szállítási biztosító kar- 2 6.kép

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfüteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkalmazzunk.	Szakemberrel vizsgáltassa meg a füteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni.Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

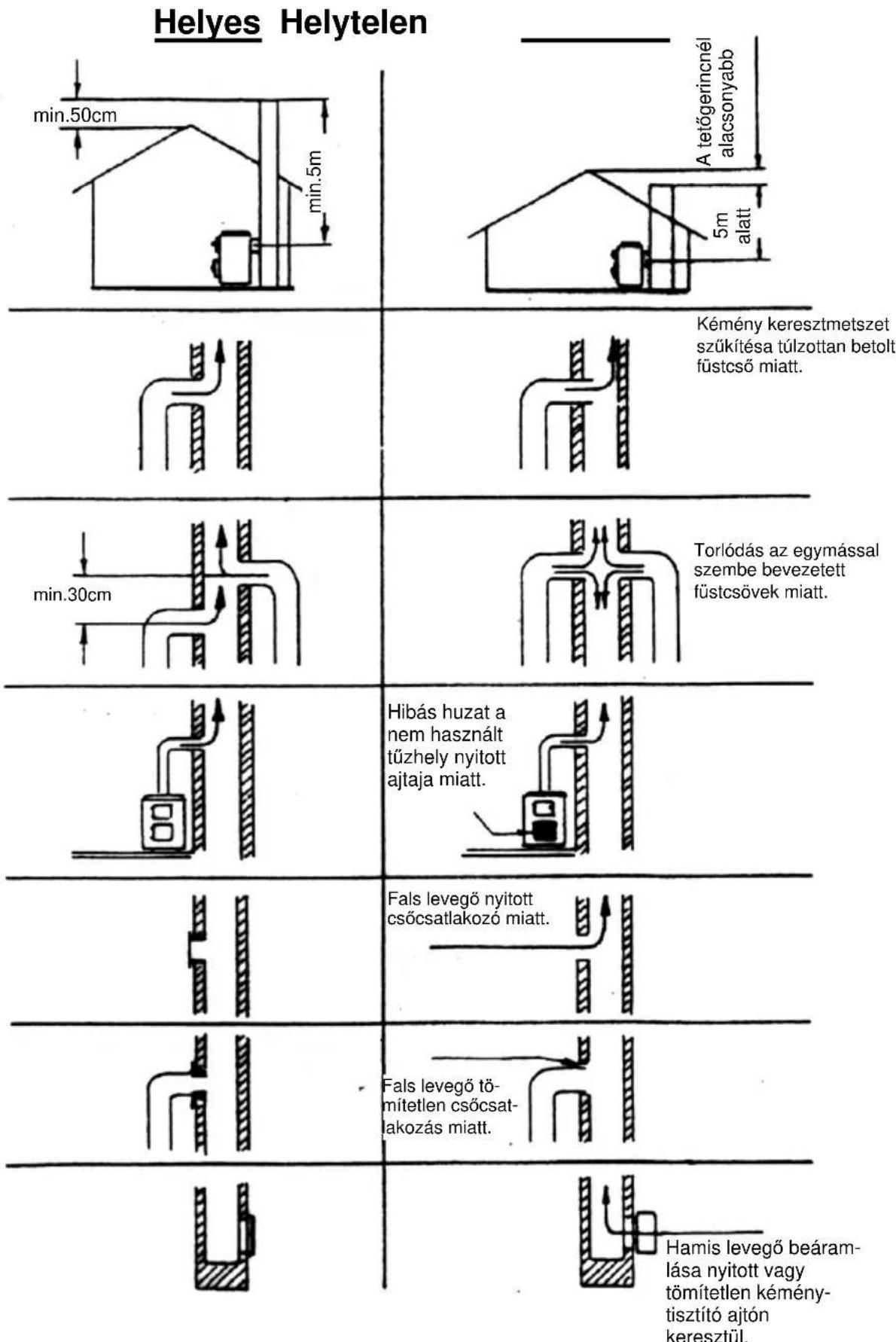

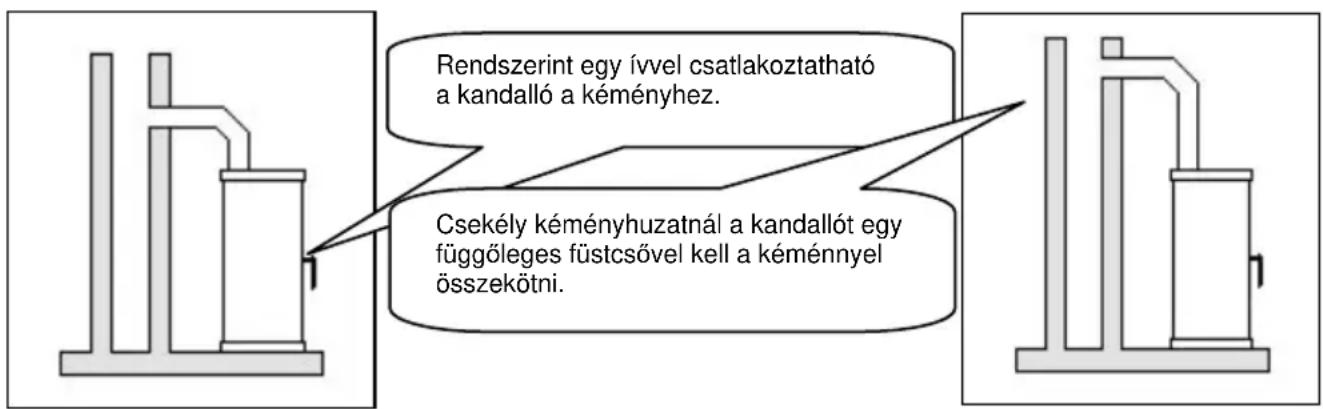

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 24 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvet- len környezetében a hőhatástól védeni, kell.

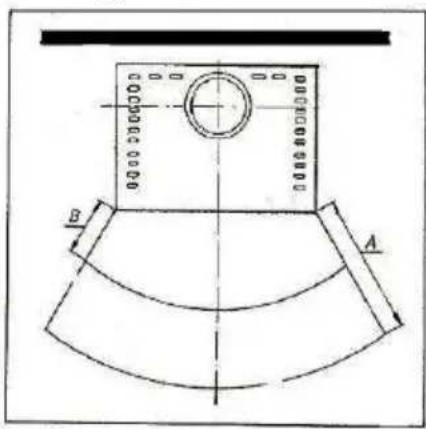

Berendezési tárgvak a sugárzási tartományban

A kandalló sugárzási tartományában 80 cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

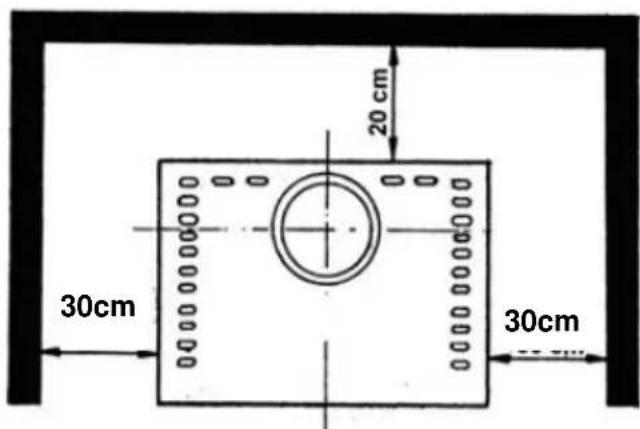

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 30 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 30 cm oldaltávolságot kell betartani, (lásd a 9. kép).

B A

8.kép

20 cm 30cm 30cm

9.kép

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötő-elemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hömérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 84. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Helyes Helytelen min.50cm min.5m A tetőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö- mítetlen csőcsat- lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.

3. Műszaki adatok

3.1 Méretrajz

TYP 108 49 LINZ / THYRA

301 667 337 596 124 420 557

A feltüntetett súly- és méretadatok tájékoztató jellegűek!

3.3 Műszaki jellemzők

Típus	108 49
Névleges teljesítmény 6 kW
18893/TAB 2 DIN szabvány szerinti fűtőképesség m^3 (tarós / szakaszos üzem)-kedvező-kevésbé kedvező-kedvezőtlen fűtési feltételeknél	165 / 11595 / 6865 / 45
Fűtőanyag:Füstgázértékek:- füstgáz áramlás:- átlagos füstgáz hőmérséklet- a névleges teljesítményhez szükséges huzatnyomás:- Portartalom (13% O_2 -re vonakoztatva):- CO kibocsátás (13% O_2 -re vonakoztatva):- hatásfok:	Fa / Barnaszénbrikett7,0 / 6,2 g/s264 / 276 °C12 Pa ≤ 40 mg/ m^3 0,09 / 0,06 %1138 / 753 mg/ m^3 ≥ 80,4 % / 80,2 %

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a müszaki színvonalat emelik vagy a minőséget javítják.

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

WAMSLER
