HASZNÁLATI ÚTMUTATÓ Beta Wamsler

HU Kandalló használati útmutató

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1420 )

Auftraggeber:

Megbizó:

Wamsler SE

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Vizsgált típus:

Béta10180 - 10189 és a 10886 (Helyiség fütő)

Minta beérkezésének kelte:

01.04.2011.

Vizsgálat végzésének ideje:

1. 04 - 03. 05. 2011.

Fachdirektorin:

Szakigazgató:

Col. d'elle Sisopau' Udoa

Gabriella Süvegesné Váradi

Produktspezialist:

Témafelelős:

Nm Cell

József Nagy

1.melléklet – Anlage 1: Fotó / Photo

A müszaki dokumentációt archiváltuk

B019K

Budapest, 2011.07.12.

R-247492

Seite 1/23

R-247492

Seite 3/23

Geprüfter Typ:

Béta 10180 - 10189 és a 10886 (Helyiség fütő)

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemesst / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	692/430	743/1038	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	43/67		ja/igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	22/16	49/24	ja/igen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	23/22		ja/igen
Wirkungsgrad Hatásfok	≥80 % ≥78 %	80,3/78,6	80,9/78,2	ja/igen
Leistung Teljesírmény	kW	8,3/8,4	4,0/4,1	ja/igen

*geplant ab 2015; érvényes 2015-töl

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó....71

Tartalomjegyzék....71

BIZTONSÁGI ELŐÍRÁSOK 72

1. Használat ....74
   1.1 A kandalló felépítése....74
   1.2 Üzembe helyezés....75
   1.3.Üzemen kívül-helyezés....76
   1.4 Fütési útmutatások....76
   1.5 Tisztítás és gondozás 77
   1.6 Üzemzavar-okok, elhárításuk 79

2. Elhelyezés....80

2.1 Előírások 80

2.2 Elhelyezési helység....80

2.3 Távolságok....80

2.4 Kéménycsatlakozás 81

1. Műszaki adatok 83

3.1 Méretrajz 83

3.2 Méret adatok 84

3.3 Műszaki jellemzők....86

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprótöl tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:
8. természetes faanyag (max. 35 cm hosszúságban)
9. esetlegesen barnaszén-brikett (ld. használati utasítás)
10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.
11. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égésterben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuza-tot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfel- jebb két másik készülék csatlakozható.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
25. A készülék kicsomagolása után a papír és műanyag alapú csomagolóanyagokat helyezze a szelektív hulladékgyűjtőbe.
26. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. Használat

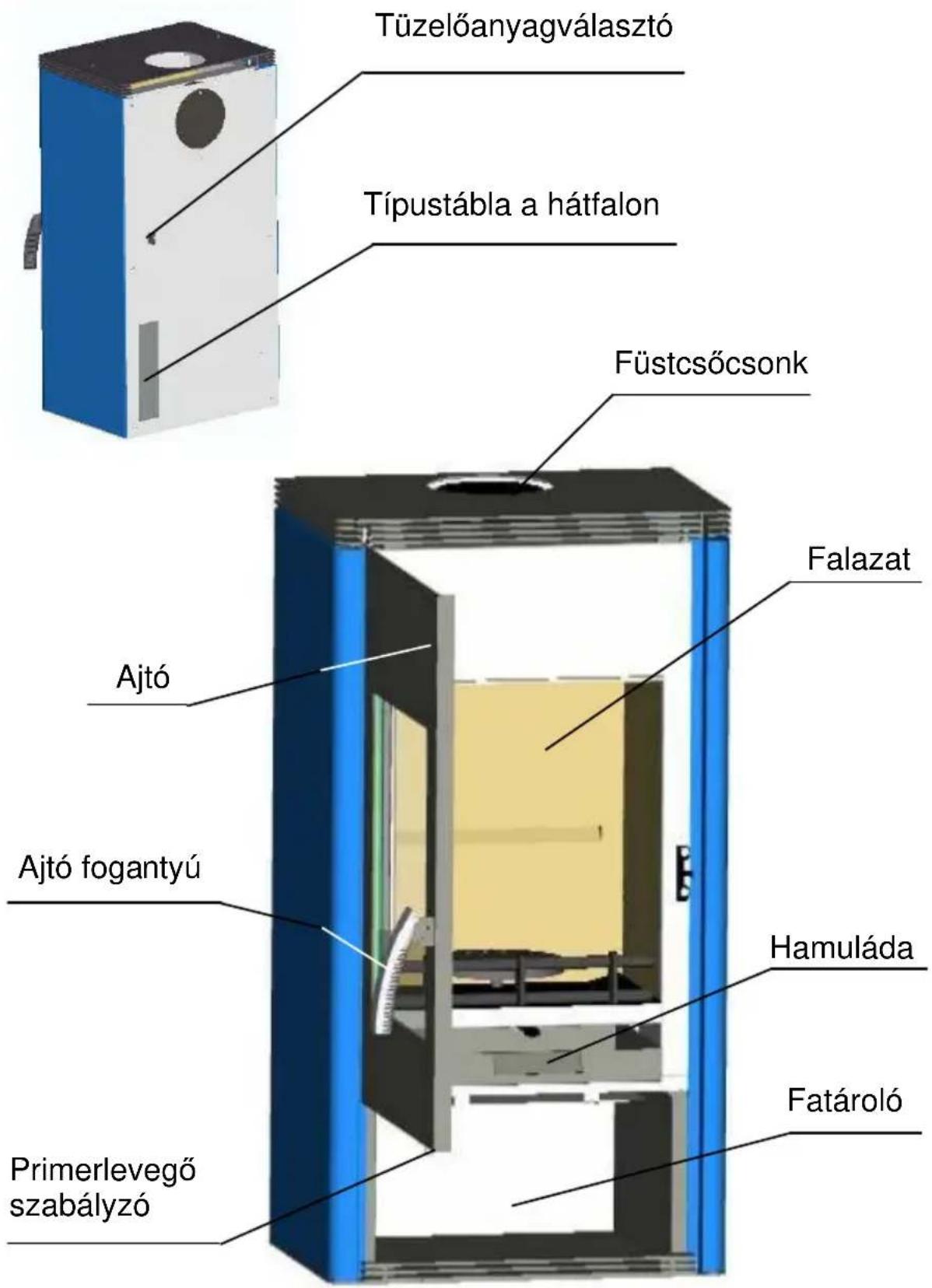

1.1 A kandalló felépítése

Tüzelőanyagválasztó Típustábla a hátfalon Füstcsőcsonk Ajtó Ajtó fogantyú Primerlevegő szabályzó Falazat Hamuláda Fatároló

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Barnaszén - briket	19.500
Keményfa	15.900
Puhafa	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére (6 ill. 8 kW).

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

		Primerlevegő szabályzó állása Tüzelőany		Tüzelőanyag választó állása	Égési idő
		8 kW 6 kW
Felfűtés, begyújtás		IIII IIII H			-
Fa	Névleges hőtelj.	II		H ca. 0,75 h
Barna-szén	Névleges hőtelj.	IIII		K ca. 1 h
Üzemen kívül helye-zés		I I K			-

2. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 35 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,6 kg (2db)

8 kW:

Hasábfa: max. hossz.: 35 cm, max.: 3 hasáb töltésenként kb. 2,1 kg.

Barnaszén – brikett max: 2,2 kg (3db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

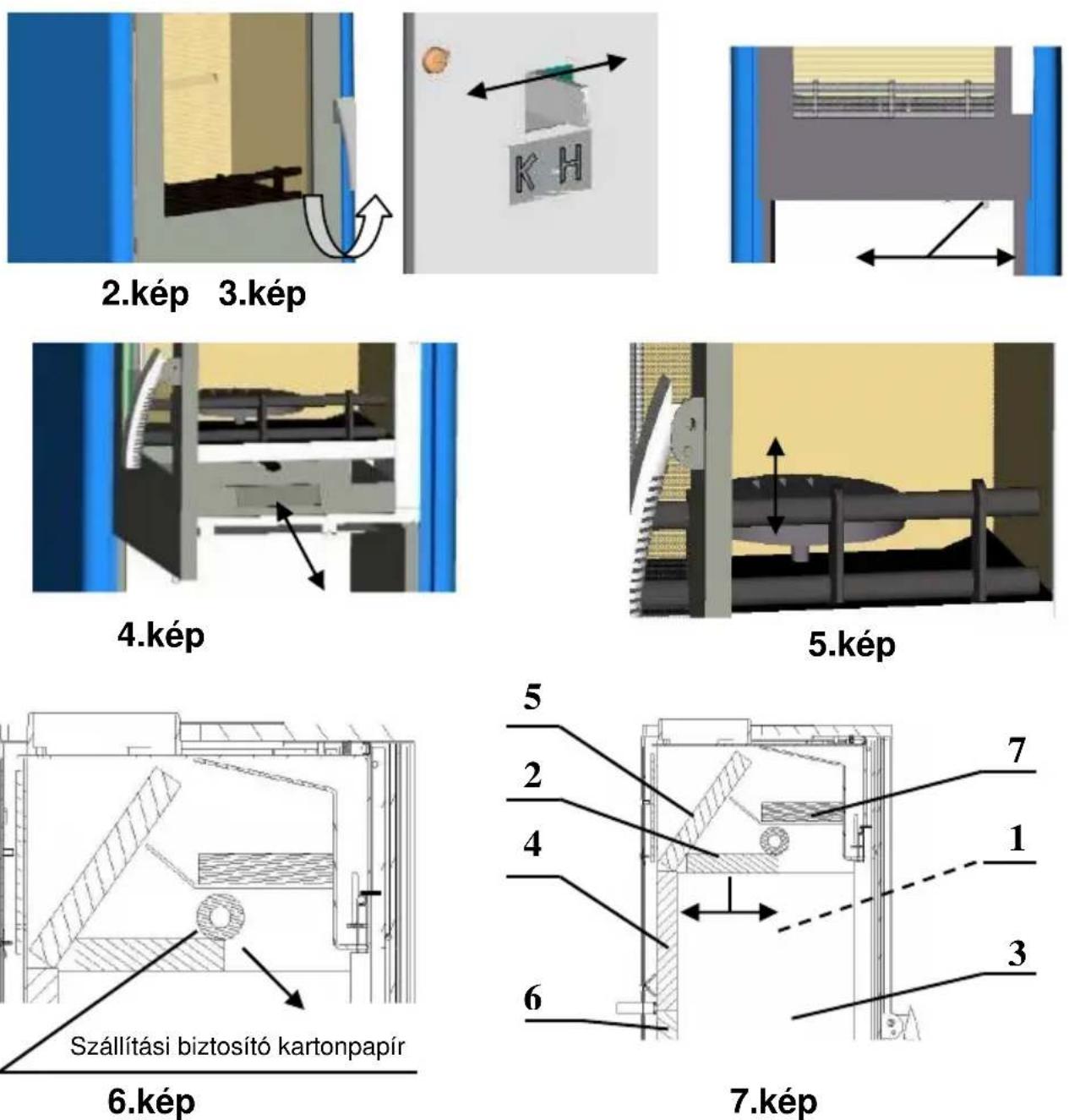

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacscsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek ki- küszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyagbekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva ké- szüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Ken- jen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papír- ral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószerekethasználni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkal-mazzunk.	Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyel-jen a tömítetlen kéménytisztító becsatla-kozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömített-nek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni.Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

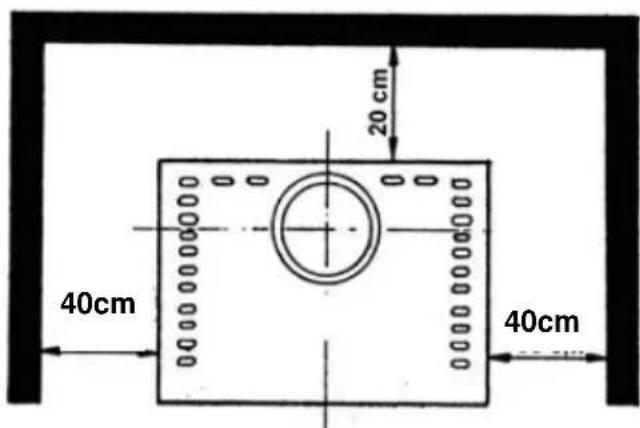

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 1m min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 40 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 40 cm oldaltávolságot kell betartani, (lásd a 9. kép).

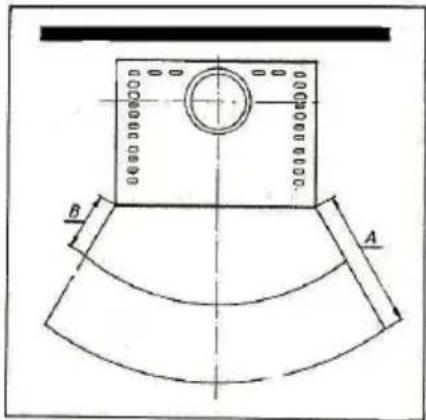

B A

8.kép

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötő-elemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hömérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 87. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

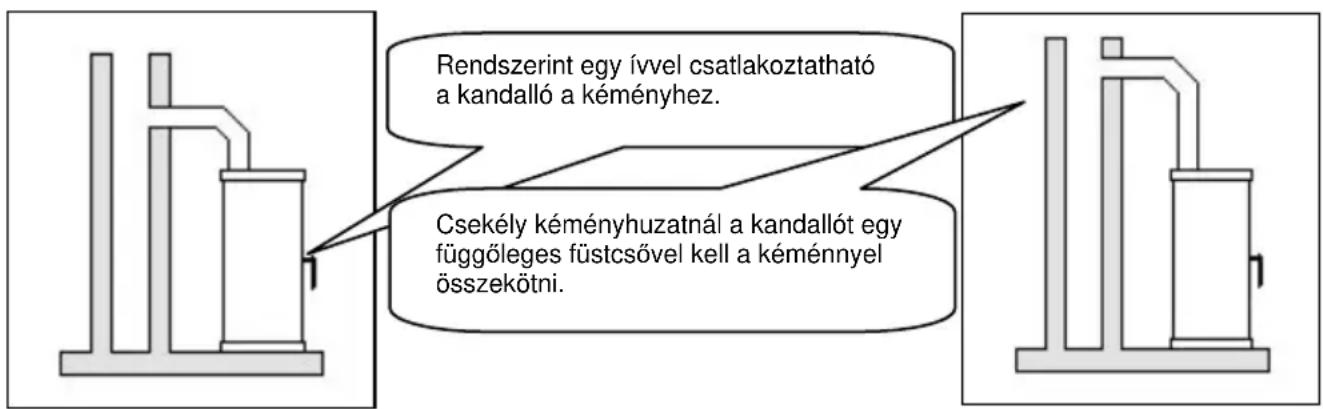

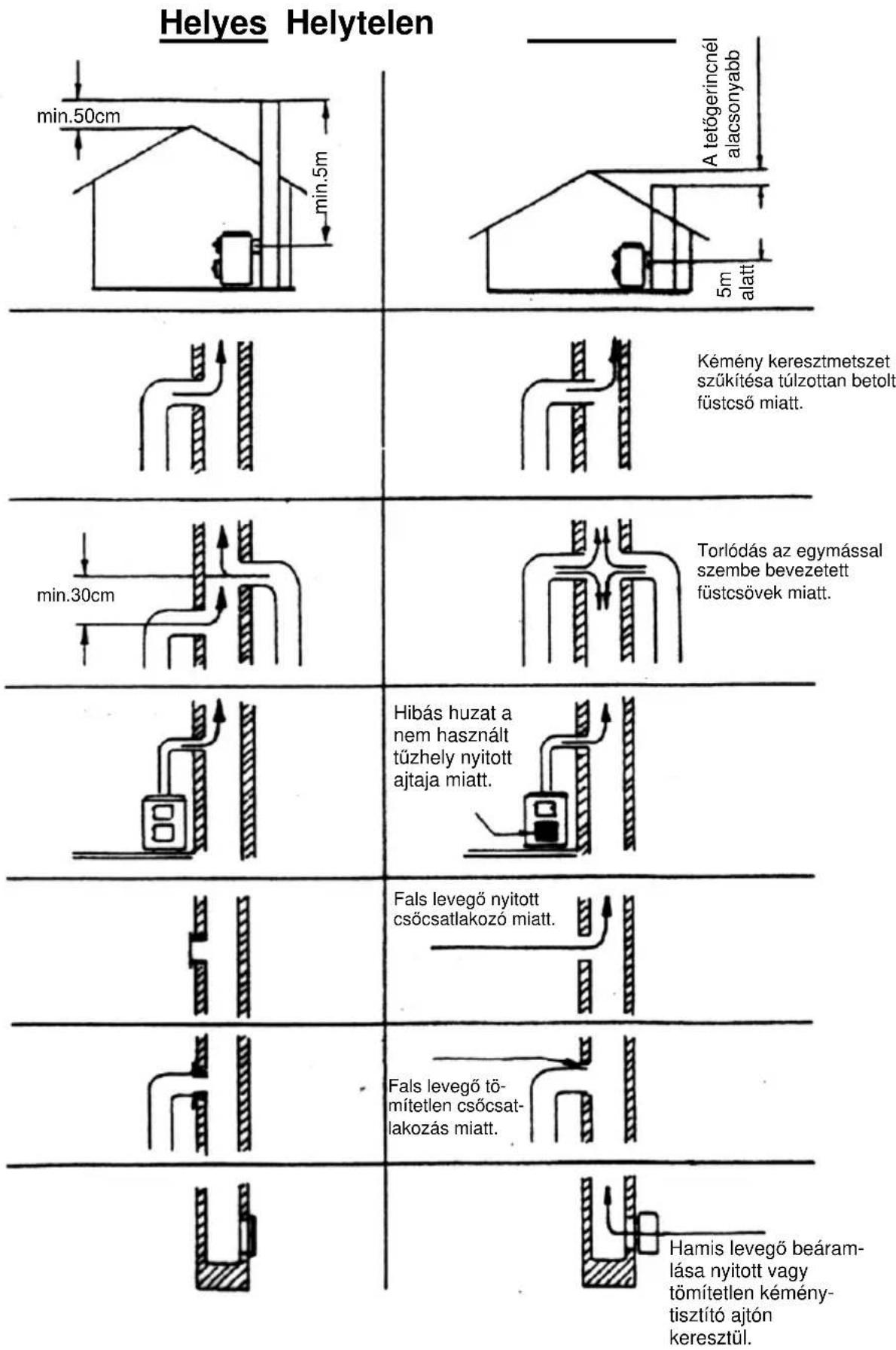

Helyes Helytelen min.50cm min.5m A tetőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö- mítetlen csőcsat- lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.

3. Műszaki adatok

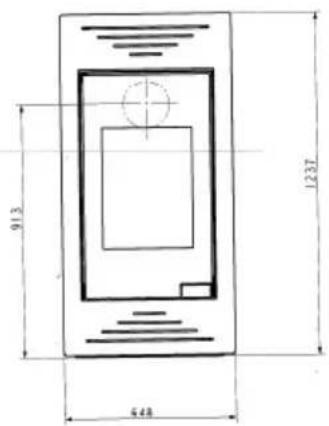

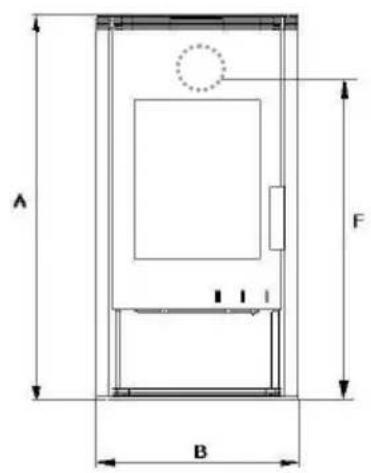

3.1 Méretrajz

3.4.1 / kW-os típusok

F E C

A B F

D150

1016 471

913 648 1237

0000000 0000000 Ø1.50 3/4 1.58

3.2 Méret adatok

Cikkszám8 kW	Cikkszám6 kW	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Súly(kg)
W20001018000	W20001118000	1044	550 400	110	997 894	108
W20001018001	W20001118001	1044	550 400	110	997 894	108
W20001018002	W20001118002	1044	550 400	110	997 894	108
W20001018003	- 1069 550 400	110 99	7 894	108
W20001018004	W20001118004	1208	550 400	110	997 894	122
W20001018005	W20001118005	1044	550 400	110	997 894	108
W20001018006	- 1044 550 400	110 99	7 894	108
W20001018009	W20001118009	1069	550 400	110	997 894	126
W20001018010	W20001118010	1050	550 400	110	997 894	136
W20001018014	W20001118014	1208	550 511	110	997 894	133
W20001018015	- 1044 550 400	110 99	7 894	108
W20001018020	- 1044 550 400	110 99	7 894	166
W20001018021	- 1044 550 400	110 99	7 894	166
W20001018023	W20001118023	1208	550 511	110	997 894	188
W20001018025	W20001118025	1170	550 511	110	997 897	128*
W20001018040	W20001118040	1069	550 400	110	997 894	188
W20001018041	- 1069 550 400	110 99	7 894	188
W20001018045	- 1203 550 400	110 99	7 894	128
W20001018050	W20001118050	1176	560 400	110	996 894	116
W20001018051	W20001118051	1176	560 400	110	996 894	166
W20001018052	W20001118052	1176	560 400	110	996 894	166
W20001018053	W20001118053
W20001018054	W20001118054	1176	614 413	110	996 894	125
W20001018056	W20001118056
W20001018058	W20001118058	1053	560 400	110	894 996	138
W20001018059	W20001118059
W20001018060	-	1044	550 400	110	997 894	108
W20001018065	- 1069 550 400	110 99	7 894	130
W20001018075	- 1044 550 400	110 99	7 894	108
W20001018100	W20001118100	1044	600 524	134	997 894	112
W20001018101	W20001118101	1044	600 524	134	997 894	112
W20001018102	W20001118102	1205	600 546	132	997 1000	130
W20001018103	- 1069 610 524	134 99	7 894	140*
W20001018110	W20001118110	1231	600 524	132	997 894	232
W20001018120	W20001118120	1060	610 524	134	997 894	108*
W20001018130	W20001118130	1240	610 524	134	1170 1067 118
W20001018140	- 1069 610 524	134 99	7 894	199
W20001018160	- 1044 600 524	134 99	7 894	112
W20001018164	- 1044 600 524	134 99	7 894	112
W20001018165	- 1069 600 524	134 99	7 894	134
W20001018166	- 1044 600 524	134 99	7 894	112
W20001018170	- 1044 600 524	134 99	7 894	112
W20001018181	W20001118181	1064	612 530	132	994 891	89 *
W20001018200	- 1160 600 400	107 833	730	115
W20001018202	- 1322 600 400	110 99	7 894	119
W20001018203	- 1197 663 400	107 833	730	111*
W20001018204	- 1381 600 400	110 1058	955	126 *
W20001018205	- 1160 600 400	107 83	3 730	12
W20001018206	- 1160 600 400	107 83	3 730	13
W20001018208	W20001118208	1101	605 400	107 8	33 730	124
W20001018210	- 892 600 400	107 833	730 124
W20001018215	W20001118125	892	600 400	107 8	33 730	106
W20001018216	- 1264 600 400	107 99	7 894	108
W20001018220	- 1160 600 400	107 83	3 730	159
W20001018226	- 1264 600 400	107 99	7 894	170
W20001018228	W20001118228	1160	600 400	107 8	33 730	174
W20001018230	W20001118230
W20001018240	- 1160 600 400	107 83	3 730	164
W20001018245	W20001118245	1160	600 400	107 8	33 730	164
W20001018246	- 1322 600 400	110 99	7 894	172
W20001018248	W20001118248	1210	600 400	107 8	33 730	195
W20001018249	W20001118249	1210	600 400	107 8	33 730	153
W20001018250	W20001118250	1260	600 400	107 9	97 894	119
W20001018260	- 1160 600 400	107 83	3 730	112
W20001018265	- 1160 600 400	107 83	3 73 120
W20001018270	- 1160 600 400	107 83	3 730	112
W20001018288	- 892 600 400	107 833	730 106
W20001018289	- 892 600 400	107 833	730 103
W20001018300	- 1043 600 490	110 99	7 894	112
W20001018305	-	1043	600 490	110 9	97 894	112
W20001018320	- 1068 600 490	110 99	7 894	133
W20001018325	- 1068 600 490	110 99	7 894	133
W20001018340	W20001118340	1068	640 490	110 9	97 894	180
W20001018341	W20001118341	1043	640 490	110 9	97 894	165
W20001018342	W20001118342	1502	870 737	110 9	97 894	172
W20001018343	W20001118343	1234	600 490	110 9	97 894	206
W20001018600	W20001118600	1045	560 525	127 9	97 894	115
W20001018605	W20001118605	1045	560 525	127 9	97 894	115
W20001018630	W20001118630	1070	560 525	127 9	97 894	155
W20001018640	W20001118640	1070	560 525	127 9	97 894	130
W20001018650	W20001118650	1225	560 525	127 9	97 894	135
W20001018660	- 1200 560 525	127 99	7 894	130
W20001018705	W20001118705	1080	610 528	110 9	97 869	136
W20001018710	- 1054 610 528	110 99	7 869	131
W20001018740	W20001118740	1054	610 528	110 9	97 869	172
W20001018745	- 1054 610 528	110 99	7 869	146
W20001018760	W20001118760	1054	610 528	110 9	97 869	172
W20001018765	W20001118765	1054	610 528	110 9	97 869	172
W20001018910	- 1070 580 522	110 99	9 894	135
W20001018920	W20001118920	1070	580 522	110 9	99 894	132
W20001018960	W20001118960	1070	580 522	110 9	99 894	132
W20001088610	W20001118610	1237	648 471	158 1	1016 913	135
W41002673098	- 1044 550 400	110 99	7 894	108
W41002673288	- 1044 550 400	110 99	7 894	108
W40072673098	1069 550 400	110 99	7 894	130
W41014670098	1044 600 524	134 99	7 894	112
W41014670248	1044 600 524	134 99	7 894	112
W41014670288	1044 600 524	134 99	7 894	112
W40092670098	1160 600 400	107 83	3 730	112
W40092670288	1160 600 400	107 83	3 730	115
W40093675098	1043 600 490	110 99	7 894	112
W40093675288	1043 600 490	110 99	7 894	112

*-al jelölt típusok jellemzői a burkolatok nélküli alapkésülékekre vonatkoznak.

A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

3.3 Műszaki jellemzők

Típus	TYP11180TYP11181TYP11182TYP11183TYP11186TYP11187TYP11189	TYP10180TYP10181TYP10182TYP10183TYP10186TYP10187TYP10189TYP10886
Névleges teljesítmény 6 kW 8 kW
18893/TAB 2 DIN szabvány szerinti fűtő-képesség m^3 -kedvező-kevésbé kedvező-kedvezőtlen fűtési feltételeknél	1166947	18210571
Füstgázértékek:- füstgáz áramlás:- átlagos füstgáz hőmérséklet-a névleges teljesítményhez szükséges huzatnyomás:-Portartalom (13% O_2 -re vonakoztatva):- CO kibocsátás (13% O_2 -re vonakoztatva):- hatásfok:	Fa / Barnaszénbrikett Fűtőanyag:
	6,2 / 7,2 g/s268 / 271°C12 Pa≤ 40 mg/ m^3 1032 / 769 mg/ Nm^3 0,08 / 0,06%82 / 79,7 %	7,9 / 8,6 g/s295 / 316°C12 Pa≤ 40 mg/ m^3 1078 / 729 mg/ Nm^3 0,09 / 0,06%80,3 / 78,6 %

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu
