Termék típusa	Kandalló (fatüzelésű kályha)
Márka	Wamsler
Modell	F-Box
Névleges teljesítmény	8 kW
Engedélyezett tüzelőanyagok	Hasáb fa (max. 33 cm hosszú), lignit brikett
Méretek (Sz x Mé x Ma)	545 x 420 x 697 mm
Füstcső átmérő	120 mm (120/150 mm adapter mellékelve)
Belső anyag	Vermikulit lapok (szigetelő, fogyóeszköz), szappankő
Biztonsági távolság elöl (sugárzási zóna)	100 cm (védővel 50 cm-re csökkenthető)
Biztonsági távolság oldalt és hátul	50 cm
Padlóvédelem szükséges	50 cm elöl és oldalt, nem éghető anyag
Égési levegő	Külső levegő bevezetés kötelező, szabad keresztmetszet min. 50 cm²
Levegőszabályozás	Elsődleges levegő (A) és tüzelőanyag-választó (B)
Üveg	Üveges ajtó, tisztítás speciális kályhaüveg tisztítóval
Tisztítás és karbantartás	Rendszeresen tisztítsa az üveget; kéményseprés évente 2 alkalommal; rendszeresen ürítse a hamut
Fogyóeszközök	Vermikulit lapok, ajtó- és üvegtömítések
Fogyóeszközök garanciája	6 hónap gyártási hibára
Szabvány	EN 13240
Hatásfok	80,1% (fa) / 78,6% (lignit)
Súly	Nincs megadva (becslés 60-70 kg)

Gyakran ismételt kérdések - F-Box Wamsler

Miért bocsát ki szagot a kandallóm az első használatok során?

Az első begyújtások során a festék megkeményedik, és az olajmaradványok elpárolognak, ami szagokat okozhat. Javasoljuk, hogy fokozatosan fűtse fel a kályhát, kezdje egy egyórás kis tűzzel, majd növelje a hőfokot. Ügyeljen arra, hogy alaposan szellőztesse ki a helyiséget az ablakok kinyitásával.

Milyen tüzelőanyagokat használhatok a Wamsler F-Box kályhámban?

Az engedélyezett tüzelőanyagok a természetes tűzifa (max. 33 cm hosszú hasábok) és a lignit brikett. Tilos kezelt fát, hulladékot, kartont vagy gyúlékony folyadékokat használni. A fa nedvességtartalma 20% alatt kell legyen.

Hogyan tisztítsam meg a kályhám üvegét?

Használjon speciális fatüzelésű készülék üvegtisztítóját. Csak az üveg belső oldalára alkalmazza. Más üveges felületekhez elég egy nedves rongy. Kerülje a termék festett részekre jutását, és ha mégis megtörténik, azonnal öblítse le tiszta vízzel.

Mit tegyek a hamuval?

A hamut az égésrács alatti hamutartóba lehet tolni. Figyelem: forró parázs maradhat, ezért helyezze a hamut egy fémvödörbe. A fa hamu kiváló természetes trágya a kertben (földdel keverve). Soha ne dobja a forró hamut a szemetesbe.

Milyen gyakran kell kéményt sepertetnem?

A füstcsövet évente legalább kétszer kell kéménysepertetni. Intenzív használat esetén ajánlott gyakrabban. A rendszeres kéményseprés biztosítja a megfelelő huzatot és megelőzi a tűzveszélyt.

Miért kerül füst a helyiségbe, amikor kinyitom az ajtót?

Ez akkor fordulhat elő, ha a kémény huzata elégtelen, vagy hibás kezelés miatt. Mindig lassan és fokozatosan nyissa ki az ajtót: először résnyire, majd néhány másodperc múlva teljesen. Győződjön meg arról, hogy már nincsenek lángok, csak parázs, mielőtt újratölti.

A kályhám kevésbé fűt, mint régen, mit tegyek?

Először ellenőrizze a kémény huzatát (minimum 12 Pa) és a vezeték tömítettségét. Győződjön meg, hogy a fa megfelelően száraz (nedvesség < 20%). Tisztítsa meg a tűzteret és a hamutartót. Ha a probléma továbbra is fennáll, ellenőriztesse a készüléket szakemberrel.

Milyen biztonsági távolságokat kell betartani?

A kályha előtt (sugárzási zóna) tartson legalább 100 cm távolságot az éghető anyagoktól. Ez a távolság sugárzásvédővel 50 cm-re csökkenthető. Oldalt és hátul a minimális távolság 50 cm. A kályha előtti padlót 50 cm-en nem éghető anyaggal kell védeni.

Kell-e kiegészítő külső levegő bevezetést telepítenem?

Igen, a külső levegő bevezetés kötelező. A kályha a helyiség levegőjét szívja el, ami nyomáscsökkenést okozhat. A levegőbevezetés szabad keresztmetszete legalább 50 cm² legyen, és közvetlenül a szabadba vagy egy szellőztetett helyiségbe (pince, aljzat) csatlakozzon. Ez megelőzi a szén-monoxid visszaáramlásának kockázatát.

Hogyan cseréljem ki a vermikulit lapokat?

A vermikulit lapok fogyóeszközök. Gyártási hibára 6 hónap garancia vonatkozik. A cseréhez forduljon szakemberhez, és kizárólag eredeti Wamsler alkatrészeket használjon. Adja meg a készülék adattábláján szereplő típus- és sorozatszámot.

HASZNÁLATI ÚTMUTATÓ F-Box Wamsler

HU Kandalló használati útmutató

Typ 113 10

Typ 113 20

F-BOX

D

Vorwort

g

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

Auftraggeber:

Megbizó:

Wamsler SE

3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ:

Vizsgált típus:

F - Box 8 kW Típus 11310 (Helyiség fütő)

305/2011/EU rendelet V. Melléklet 3. rendszer b. pontja

és MSZ EN 13240:2001/A2:2004/AC:2007 szerinti vizsgálat

Minta beérkezésének kelte:

14.05.2013.

Vizsgálat végzésének ideje:

21.05.2013-03.06.2013,

Fachdirektorin:

Osztályvezető:

Gol: elia f-rea Ua001.

Gabriella Süvegesné Váradi

Produktspezialist:

Szakértő:

Ym Ceb

József Nagy

1.melléklet – Anlage 1: Fotó / Photo

A műszaki dokumentációt archiváltuk

F-Box 8 kW Tipus 11310 (Helyiség fütő)

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	613/ 349	471/ 1036	ja/ igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasabfa (fekül) / Barnaszén brikett (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	45/ 60		ja/ igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	7/ 9	36/ 20	ja/ igen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	23/ 22		ja/ igen
Wirkungsgrad Hatásfok	≥80 % ≥78 %	80,1/ 78,6	80,5/ 79,2	ja/ igen
Leistung Teljesírmény	kW	8,2/ 8,2	4,1/ 4,0	ja/ igen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előírás Németországban a 2. lépcső szerint (érvényes 2015-től)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	955/592	jal/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		36/38	jal/igen
Wirkungsgrad Hatásfok	≥73 %		80,1/78,6	jal/igen

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
- a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel az EN 13240 szabványnak.)
- a robosztus felépítés által biztosított hosszú élettartamra.
Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM!

A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész

Tartalomjegyzék

Előszó 68

Tartalomjegyzék....68

BIZTONSÁGI ELŐÍRÁSOK 69

1. Használat ....71
   1.1 A kandalló felépítése....71
   1.2 Üzembe helyezés 72
   1.3 Üzemen kívül-helyezés....73
   1.4 Fütési útmutatások....74
   1.5 Tisztítás és gondozás 74
   1.6 Üzemzavar-okok, elhárításuk:....77

2. Elhelyezés....78

2.1 Előírások....78

2.2 Elhelyezési helység 78

2.3 Távolságok....78

2.4 Kéménycsatlakozás....79

1. Müszaki adatok....82

3.1 Méretrajzok 82

3.2 Műszaki jellemzők....83

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek az EN 13240 alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyű használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 33 cm hosszúságban)

- barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tüz meggyújtásához speciális gyújtóanyagot vagy száraz gyújtóst lehet használni.

2. Hulladék, széntörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

5. A fütőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égésterben, azaz nem szabad, hogy lángok, legyen láthatók.

6. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

8. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.

9. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.

10. Ha javításokat vagy felújításokat kell végezni, kérjük időben forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
11. A szilárd tüzelésű készülék, amely az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1kW névleges fütőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
12. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
13. A készüléket tilos átalakítani.
14. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
15. Kéménytüz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
16. A készülék kicsomagolása után a papír és műanyag alapú csomagoló anyagokat helyezze a szelektív hulladék gyűjtőbe.
17. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. Használat

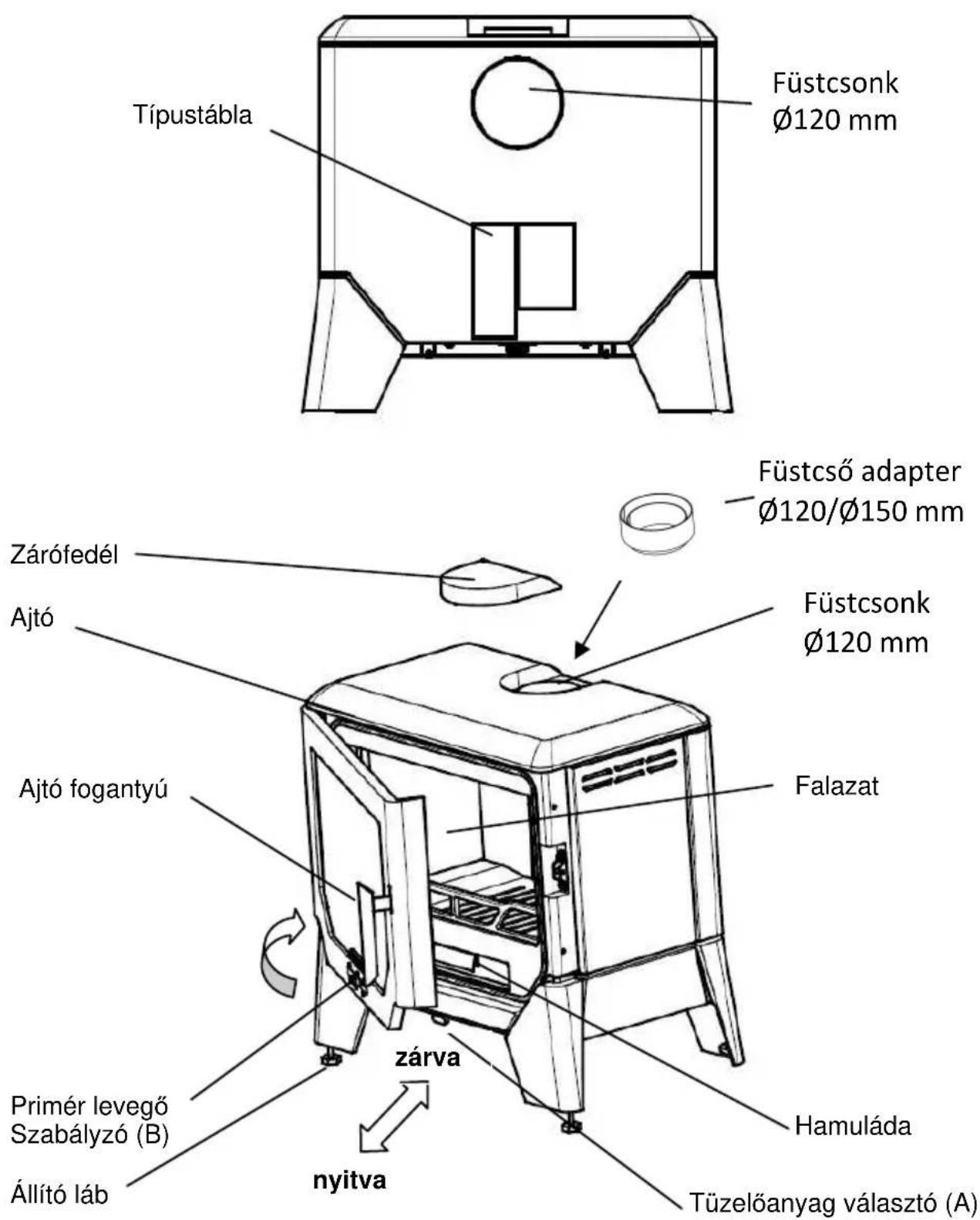

1.1 A kandalló felépítése

1.2 Üzembe helyezés

A kandalló üzemmódjai (begyújtás /üzemen kívül helyezés) illetve a tüzelőanyag kiválasztása (szén /fa), az „A” és „B” jelű szabályzókarok kihúzásával vagy betolásával állíthatók be.

Ha kémény csatlakozása150 mm-es, a mellékelt füstcső adaptert szerelje fel füstcsonkra, és rögzítse a használati útmutató tasakjában található csavarral.

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. KJ/kg
Barnaszénbrikett 19.500
Keményfa 14.600
Puhafa 11.500

1. táblázat Töltési mennyiségek:

8 kW:

Hasábfa: max. hossz.: 33 cm, max.: 3 hasáb töltésenként kb. 2 kg.

Barnaszén – brikett max: 2,2 kg (3db)

10 kW:

Hasábfa: max. hossz.: 33 cm, max.: 4 hasáb töltésenként kb. 2,3 kg.

Barnaszén – brikett max: 2,5 kg (4-5db)

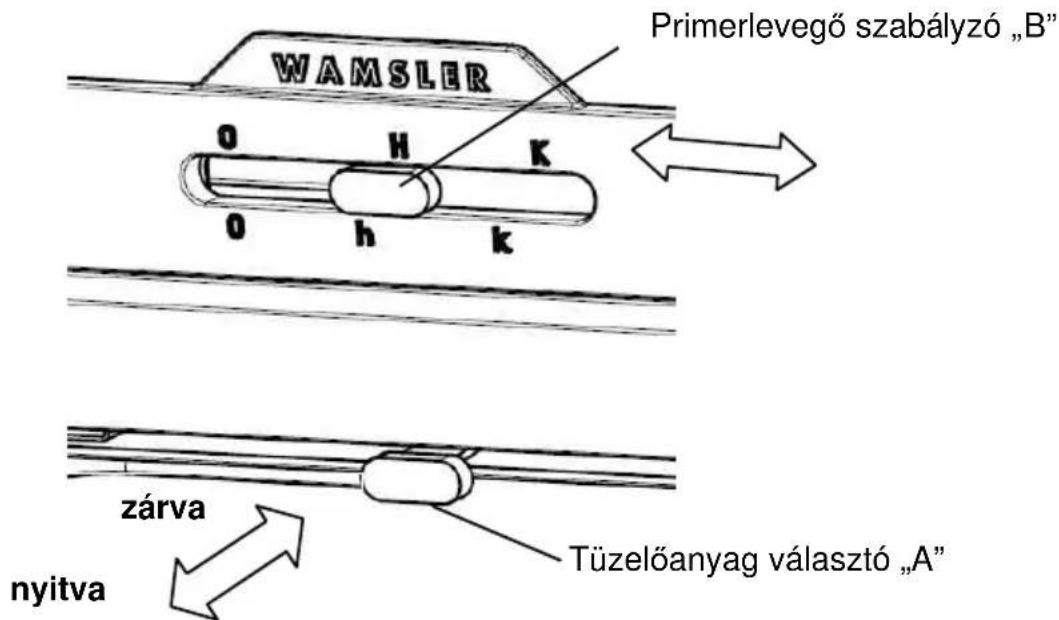

Tüzelőanyag		Tüzelőanyag választó „A” állása	Primerlevegő szabályzó „B” állása
			8kW 10kW
Felfűtés, begyújtás nyitva		K K
Fa	Névleges hőtelj.	nyitva h H
Barna-szén	Névleges hőtelj.	zárva k K
Uzemen kívül helyezés		zárva 0 0

2. táblázat

2. kép

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!

ELSŐ BEGYÚJTÁS

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével nyissa ki (1. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (2. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (2. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani
• Begyújtásnál teljesen normális, de szellőztetés szükséges

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A tüzelőajtót csak a begyújtáshoz, a fűtőanyag berakáskor, vagy a tűztér tisztításakor Nyissa ki, mert esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti.

Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (3. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. Tisztításhoz (5+6. képek) először vegye le lángterelő samott idomok tartólemezét, a lángterlő idokat billentse le, és előre húzva emelje ki a készülékből. Ekkor a terelőlap lebillen, előre húzva szintén kemelhető, tisztítható. Ezáltal a belső tér is tisztítható.. A terelőlapot a tisztítás után visszahelyezve ismét teljesen hátra kell tolni, a lángterelő idokat vissuahelyezni és a tartólemezt visszahelyezni.

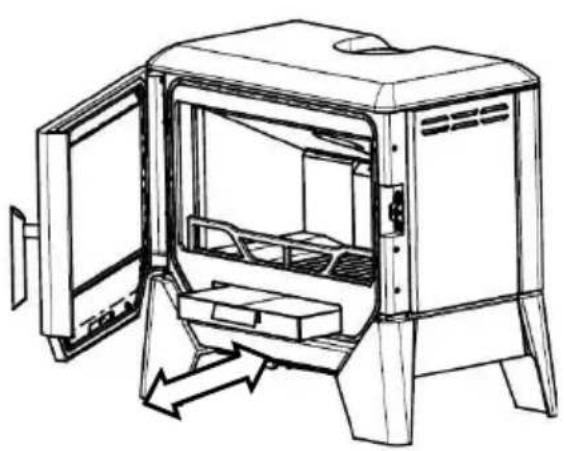

A rostély hideg állapotban kivehető, tisztítható (4. kép).

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervízhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerböl egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és rendszeresen megismételve- megkönnyíti a tisztítást.

Figyelem«

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!

Figyelem!

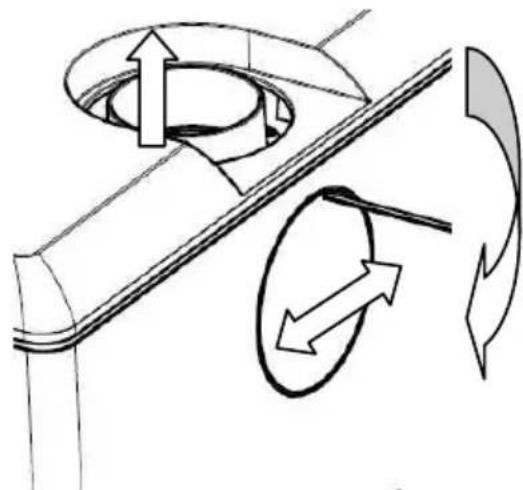

Ha kémény csatlakozása150 mm-es, külön megvásárolható ∅120/150 mm-es füstcső adaptert szereljen fel füstcsonkra.

1. kép

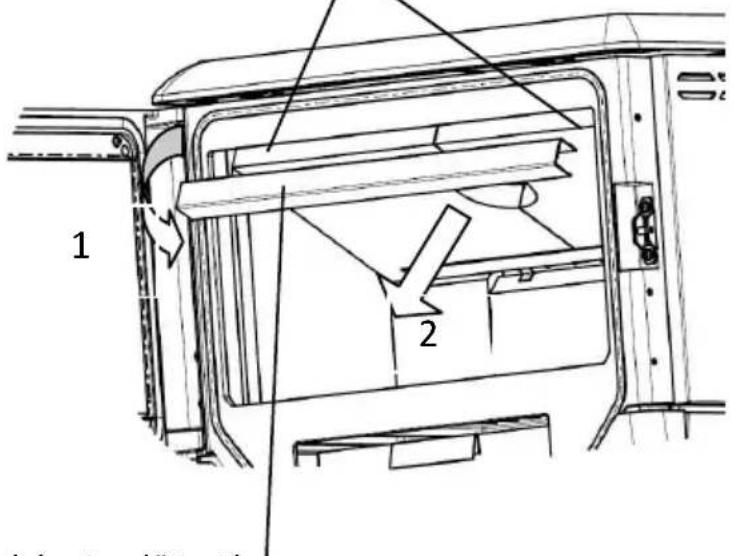

   Lángterelő samott idomoky

Lángterelő tartó
6. kép

1.6 Üzemzavar-okok, elhárításuk:

g

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzőlgése	A kandallót a használati utasítás szerint több órán át kis fokozaton üzemeltetni. Ezek után több órára maximális teljesítményre felfűteni.
Túl kevés hő leadási füstképződés:	Túl kis készülékteljesítményt választottuk	Szakemberrel vizsgáltassuk meg az Ön hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min.10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűzhelyek ajtajai tömítetten (jól) záródnak. Mindenek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú és tömítetten füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni, az ajtót jól bezárni.Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!g

2. Elhelyezés

2.1 Előírások

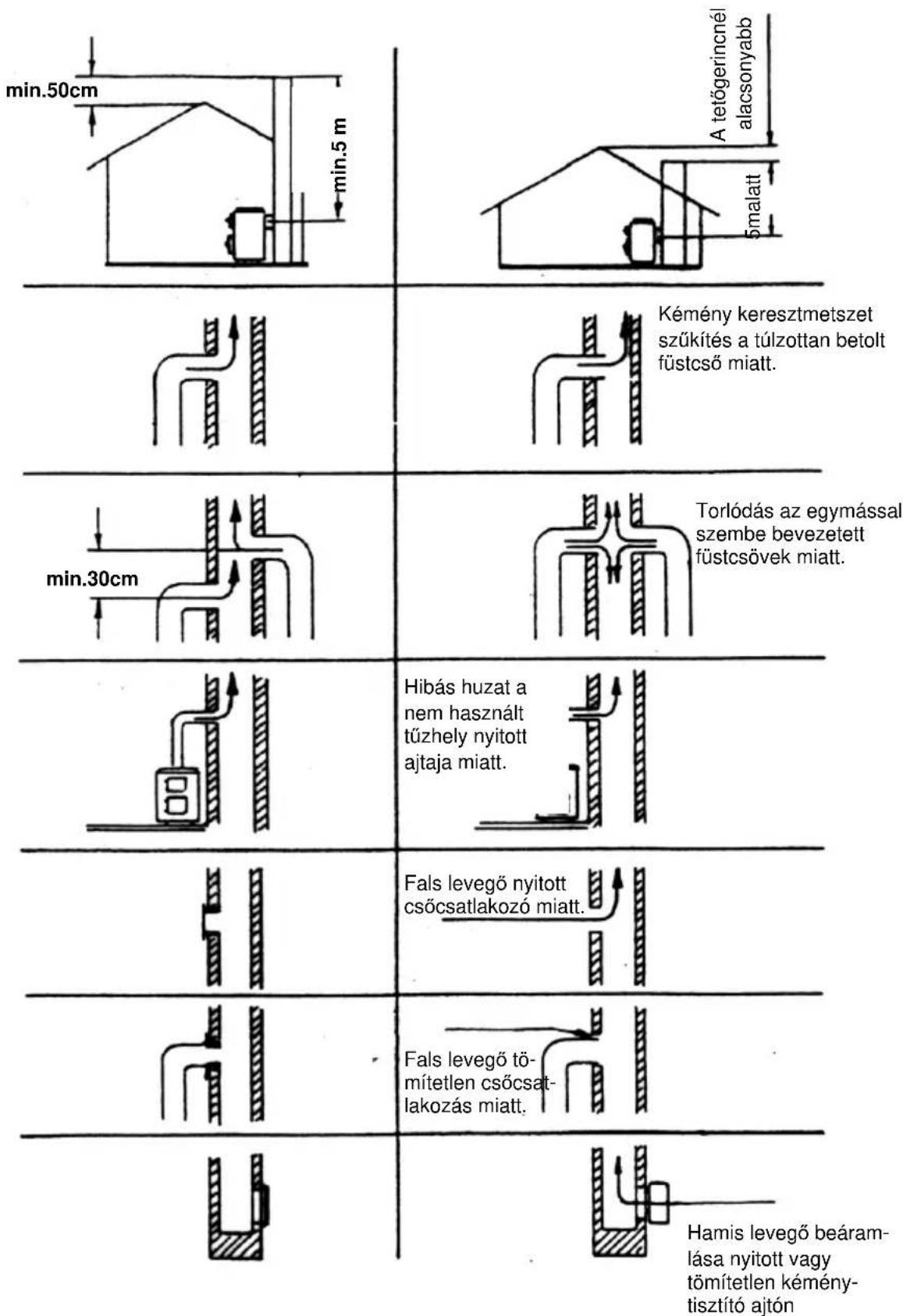

Az elhelyezésnél és a füstcsöoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

Ha a kandalló a véglegés helyére elhelyezve billeg, a billegés a két első lábba szerelt állító lábak kicsavarásával megszüntethető.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegőutánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 20 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek, összenyitásával kell létrehozni a szellőzőnyílásokat (Összekötő nyílások min. mérete 150 cm²).

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

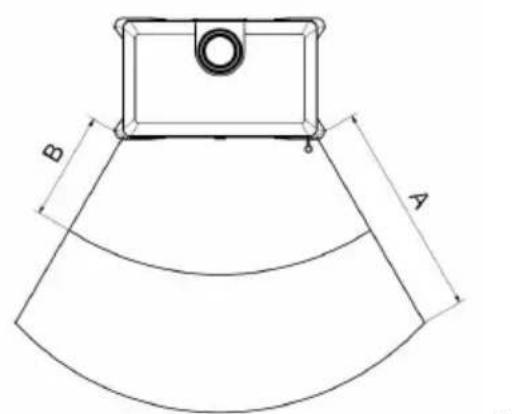

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 100cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 50 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 7. kép).

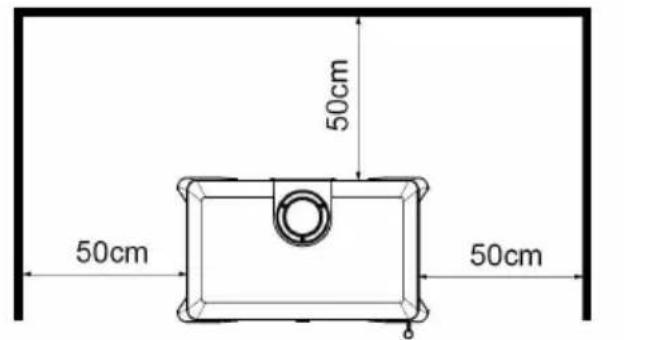

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 50 cm és hátul 50 cm.

A fa- és műanyag-bútorok esetén hasonlóan 50 cm oldaltávolságot kell betartani, (lásd a 8. kép).

g

E

7.kép 8.kép

g

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 50 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

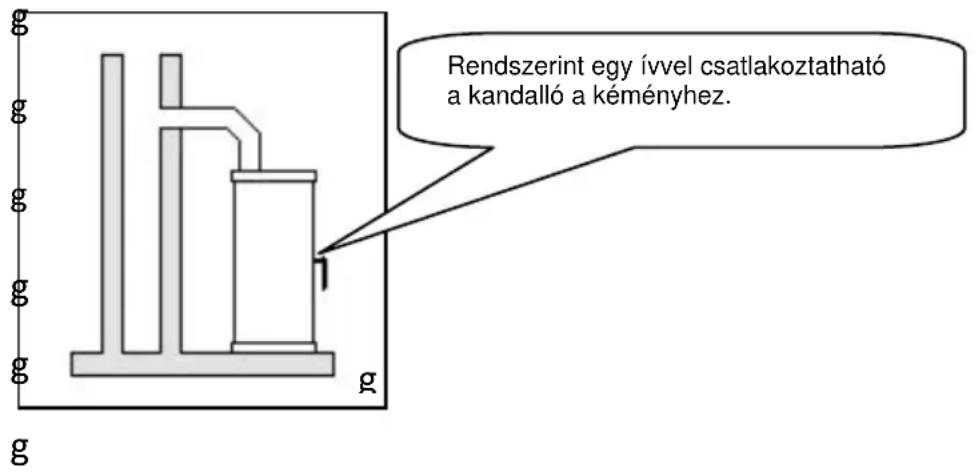

2.4 Kéménycsatlakozásg

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 96. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.g

Javasoljuk, hogy a füstcső könyökön legyen leszerelhető tisztító fedél (több könyök alkalmazása esetén legalább egyen) a füstcső könyebb tisztíthatósága miatt.

g

Helyes
Helytelen

Füstcső csatlakozás átszerelése a hátsó csatlakozásra:

A kandalló rendelkezik hátsó füstcső csatlakozási lehetőséggel is.

1. Szerelje le a füstcsonkot a tűztér tetejéről.
2. A hátfalon füstcsonk csatlakozás kivágatából a3db „tartóhidat hidat” vágja át reszelő, vagy csípőfogó segítségével.
3. A tűztér hátfalán lévő zárólemezt és tömítést szerelje át a tűztér tetejére.
4. A füstcsonkot szerelje fel a tűztér hátfalára.
5. A hamuládába csomagolt zárófedelet helyezze a tető füstcső nyílásába.

3.2 Műszaki jellemzők

Típus F-BOX 8 F-BOX 10
Névleges teljesítmény 8 kW 10 kW
18893/TAB 2DIN szabvány szerinti fűtőképesség m3-kedvező-kevésbé kedvező-kedvezőtlen fűtési feltételeknél	18210571	>20014598
Fűtőanyag:-füstgázáramlás:-füstgázhőmérséklet a füstcsonknál:-a névleges teljesítményhez szükséges huzatnyomás:Portartalom (13% O2):CO (13% O2):Hatásfok:	Fa/BB7”6,9 / 7,5 g/s312 / 336 °C12 Pa<40 g/Nm3955 / 592 Nm30,076 / 0,05 %80,1 / 78,6 %	Fa/BB7”7,4 / 7,2 g/s343 / 356 °C12 Pa<40 g/Nm31021 / 688 Nm30,081 / 0,05 %80,3 / 78,2 %

A feltüntetett méretadatok tájékoztató jellegűek!

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik, vagy a minőséget javítják.
