TMM1050K - Fúró Tryton - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen TMM1050K Tryton PDF formátumban.
| Típus | Kalapácsfúró (Rotációs kalapács) |
| Márka | Tryton |
| Modell | TMM1050K |
| Teljesítményfelvétel | 1050 W |
| Feszültség | 230-240 V |
| Frekvencia | 50 Hz |
| Üresjárati fordulatszám | 0-1100 min⁻¹ |
| Ütésszám | 0-5100 ütés/perc |
| Ütési energia | 3.4 J |
| Befogó típus | SDS-plus |
| Max. fúrási átmérő (acél) | 13 mm |
| Max. fúrási átmérő (beton) | 26 mm |
| Max. fúrási átmérő (fa) | 40 mm |
| Súly (tartozékok nélkül) | 3.4 kg |
| Hangnyomásszint | 91.8 dB(A) |
| Hangteljesítményszint | 102.8 dB(A) |
| Rezgésszint (kalapácsfúrás, fő fogantyú) | 15.810 m/s² |
| Védelmi osztály | II (Kettős szigetelés) |
| Védelem fokozata | IPX0 |
| Üzemmódok | Fúrás, Kalapácsfúrás, Vésés |
| Változtatható fordulatszám | Igen (végtelenül változtatható a ravasz segítségével) |
| Forgásirány | Előre/Hátra (kapcsolható) |
| Mélységi ütköző | Igen, állítható |
| Túlterhelés elleni kuplung | Igen (biztonsági kapcsoló) |
| Tartozékok | Segédfogantyú, mélységi ütköző, lapos véső, hegyes véső, 3 SDS-plus fúrószár (8,10,12 mm), gumiporvédő gyűrű, szállítási tok |
Gyakran ismételt kérdések - TMM1050K Tryton
Felhasználói kérdések a következőről TMM1050K Tryton
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét TMM1050K - Tryton és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TMM1050K márka Tryton.
HASZNÁLATI ÚTMUTATÓ TMM1050K Tryton
Használati utasítások
FÚRÓGÉP 40
LT
Naudojimo instrukcija
GRAŽTAS PERFORATORIUS....46
BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.
Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!
FIGYELEM! Olvassa el a szimbólummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!
A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő
Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
Az alábbi figyelmeztetések során használt „elektromos szerszám“ kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.
FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gözőket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.
FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
Elektromos biztonság:
a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sériült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.
FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
Személyi biztonság:
a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektő! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:
a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő
munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Javítás:
a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.
FIGYELEM! FÚRÓGÉP, biztonságra vonatkozó figyelmeztetések -
Személyi biztonság:
a) A fúrógép használata során használjon hallásvédőt! A zajnak való kitettség hallásvesztést okozhat!
b) Amikor olyan munkát végez, melynek során a csavar hozzáérhetne a rejtett elektromos kábelekhez, az elektromos szerszámot a fogantyú szigetelt részénél kell fogni! A tápkábellel való érintkezés a feszültség egy részét a készülék fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.
c) Használjon megfelelő keresőeszközöket a rejtett elektromos kábelek helymegjelöléséhez, vagy kérjen tájékoztatást az önkormányzati intézményektő! A feszültség alatt lévő kábelekkel történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!
d) Ne munkáljon meg azbeszt tartalmú anyagokat! Az azbeszt rákkeltőnek minősül!
e) A munkavégzés helyét tisztán kell tartani! Az anyagkeverékek kifejezetten veszélyesek! A fémpor be- és felrobbanhat!
f) Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy az összes rögzítő elem meg van szorítva és ellenőrizze, hogy ne legyenek nagy távolságok! A megmunkált elem rögzítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.
g) A szerszámot az azzal együtt leszállított pótfogantyúval kell használni! Az ellenőrzés elvesztése a kezelő súlyos testi sérüléseit okozhatja!
h) Használat előtt hozza munkakész állapotba a szerszámot. Ez a szerszám magas kimeneti forgatónyomatékot generál és a szerszám megfelelő rögzítése nélkül a munkavégzés során fennáll a szerszám feletti uralom elvesztésének, ezáltal pedig a testi sérülés kockázata.
i) Használat közben az elektromos szerszámot mindkét kézzel a fő és pótfogantyúnál kell fogni, stabil pozíciót tartva. Az elektromos szerszám használata biztonságosabb, ha mindkét kézzel tartják.
j) Azonnal állítsa meg az elektromos szerszámot, ha az leblokkol! Készüljön fel az erős vibrációkra, melyek visszaugrást idézhet elő! A használt szerszám leállhat, ha az elektromos szerszám túlterhelt vagy amikor az egyik elem meghajlik.
k) Szünetek, gépfejek cseréje, karbantartás, tisztítás vagy beállítás idejére azonnal húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából! Az elektromos szerszám padra történő helyezése előtt várja meg, amíg a szerszám megáll! A használt szerszám ledílhat és a felette való ellenőrzés elvesztéséhez vezet.
1) Tilos az elektromos készülék sérült tápkábellel történő használata! Ne érintse meg a sérült kábelt! Amennyiben a
kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az áramütés kockázatát!
m) Ha az elektromos szerszám tábkábele sérült, ezt egy, a szervízhálózatban kapható tápkábellel kell kicserélni! Hosszú fúrószárak használata során betartandó biztonsági útmutatók:
a) Sohase használja a fúrót a fúrószár maximális fordulatszámánál nagyobb sebességen. Mindig alacsony fordulatszámon és a megmunkált anyag megérintése után kezdje meg a fúrást. Ha a fúrószár magasabb fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.
b) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a fúrószárral egy vonalban, nem szabad túl erősen rányomni. A fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.
AZ ÜTVEFÚRÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:
A fúrógép rendeltetése: betonba, téglába és köbe történő fúrás, valamint könnyű vésési munkák elvégzése. A szerszám fába, fémbe, kerámiába és műanyagba történő ütés nélküli fúrásra is használható.
Tilos a berendezés más célból történő felhasználása!
A fúrógépet egy monofázisú motor működtet és közepes intenzitású otthoni munkák elvégzésére ajánlatos. Nem megfelelő hosszú és nehéz körülmények közöt végzett munkálatokra! Tilos a szerszámot olyan munkák végzésére használni, melyek professzionális készüléket igényelnek!
Az elektromos készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért.
A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.
Ugyanakkor az elektromos szerszám megfelelő használata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik.
Az elektromos szerszámot csak a gyártó által megjelölt javítómühelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják!
Egyes reziduális kockázati tényezők még abban az esetben sem küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. Az építési módtól és felépítéstől függően a következő kockázatok jelenhetnek meg:
- A mozgásban lévő munkaszerszám kézzel, ruházattal vagy tápkábellel történő működés közbeni megérintése;
- A munkaszerszám cseréje közbeni égések (Működésben közben a munkaszerszám nagyon felmelegszik. Az égések elkerülése érdekében ennek cseréje közben használjon védőkesztyűt!);
- A megmunkált tárgy vagy annak egy részének visszaugrása;
- A munkaszerszám görbülése/törése.
■Felépítés
- Fúrógép – 1 db.
- Pótfogantyú – 1 db.
- Fúrásmélység határoló – 1 db.
- Laposvéső – 1 db.
-
Horonyvéső – 1 db.
-
SDS-Plus fúró – 3 da. (8, 10, 12 mm)
- Porgyújtő gumigyúrű – 1 db.
- Hordtáska – 1 db.
- Használati utasítás – 1 db.
- Garancialap – 1 db.

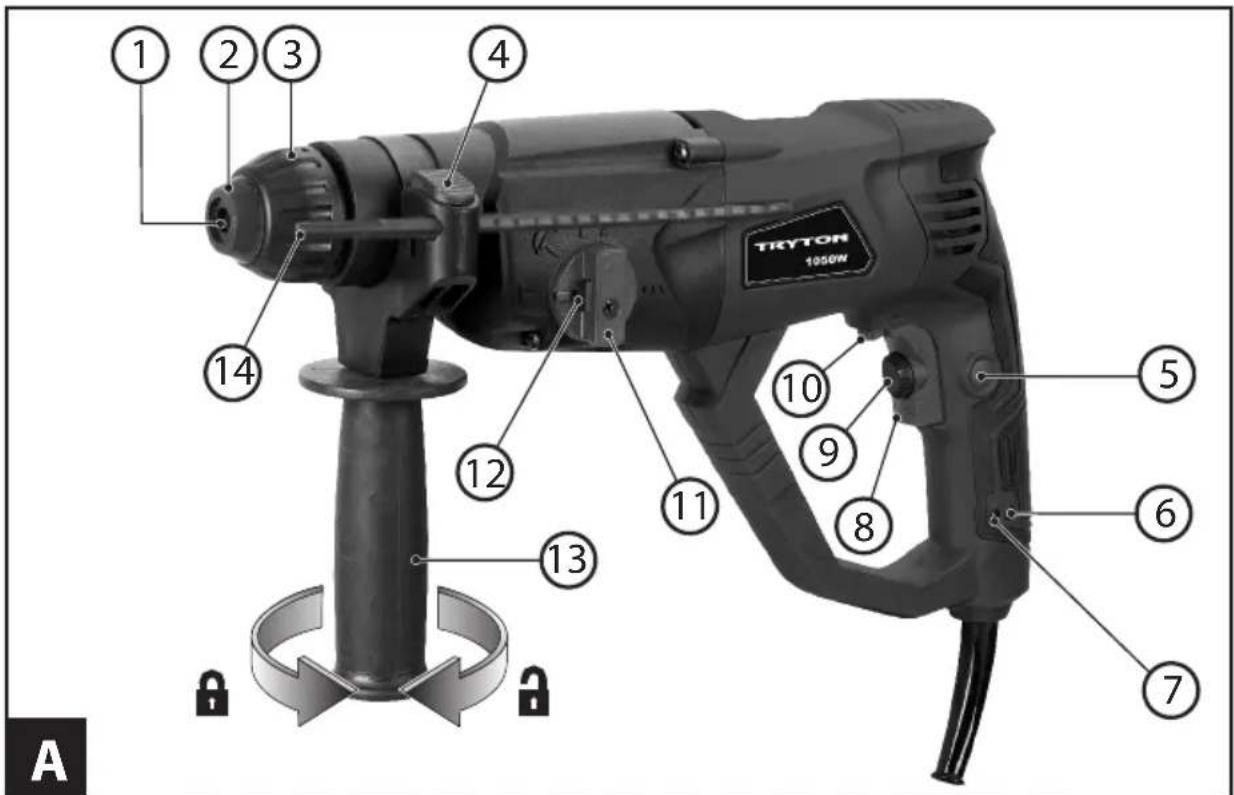

■ A szerszám elemei:
A szerszám elemeinek számozását a jelen használati utasítások 2. oldalán szereplő ábra mutatja be:
- SDS-Plus szerszámfogantyú
- Porvédő
- Rögzítő hüvely
- Fúrásmélység-határoló rögzítő gomb
- Kapcsoló zár
- Diódás tápellátás jelző (zöld)
- Diódás kefekopás jelző (piros)
- Be/kikapcsoló gomb
- Forgási sebességet beállító gomb
10 . Forgásirány kapcsoló
1. Működési mód kapcsoló1
12. Működési mód kapcsoló rögzítést felengedő gomb
13. Pótfogantyú
14. Fúrómélység határoló
15. Fogazott koronás tokmányvédő csavar*
16. Fogazott gyűrűs tokmány*
17. Tokmány SDS-Plus szerszámbefogás*
18. Fogazott koronás tokmány kulcs*
19. Fogantyú hüvely*
* Az ábrákon jelölt vagy leírt felszerelés nem része a standard berendezésnek!
MÜSZAKI ADATOK:
| Tápfeszültség | 230 V-240 V | |
| Tápfrekvencia | 50 Hz | |
| Teljesítmény | 1050 W | |
| Forgási sebesség üres járatban _o | 0-1100 /perc | |
| Ütések/ energiaütések száma | 0-5100 perc7 3,4 J | |
| Fúrógép tokmánya | SDS-plus | |
| Fúrás maximális átmérője | acél - 13 mm | |
| beton - 26 mm | ||
| fa - 40 mm | ||
| Beszerelt fúró maximális átmérője | 26 mm | |
| Súly (kiegészítők nélkül) | 3,4 kg | |
| Berendezés osztálya | II/☐ | |
| Védelem | IPX0 | |
| Hangnyomás szint (LpA) | 91,8 dB(A) | |
| Hangerő szint (LwA) | 102,8 dB(A) | |
| Vibrációs szint szabvány: | EN 62841 | |
| - Ütés fordulaszám betonba a_hHD | Főfogantyú | 15,810 m/s ^2 |
| Pótfogantyú | 14,092 m/s ^2 | |
| - Vésés a_h Cheq | Főfogantyú | 15,668 m/s ^2 |
| Pótfogantyú | 13,090 m/s ^2 | |
| - Bizonytalanság | 1,5 m/s ^2 | |
Az említett vibrációs szint representatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt.
Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos készülék és munkaeszközök karbantartása, a kezek megfelelő hőmérsékletének biztosítása, a munkatevékenységek sorrendjének megállapítása.
A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.
A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.
Figyelmeztetések:
Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától.
A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).
HASZNÁLAT ELÖTT:
- Bizonyosodjon meg arról, hogy az áramforrás a nominális táblán feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!
- Győződjön meg róla, hogy az ütvefúró kapcsolója (8) kikapcsolt pozícióban van és a kapcsoló zár (5) el van engedve. Nem szabad félretenni a bekapcsolt ütvefúrót, ha a zár be van kapcsolva. A zár kikapcsolása a kapcsoló újbóli megnyomásával történik (8).
- A pótfogantyú (13) beszereléséhez illessze a fogantyú kapcsát a tokmányhoz és az órajárással egyező irányba történő csavarással rögzítse azt!
A stabil és fáradásmentes munkapozíció érdekében, forgathatja a pótfogantyút. Miután a fogantyút az órajárással ellentétes irányba csavarozta, forgassa a pótfogantyút a kívánt pozícióba és csavarozza ismét a fogantyút, hogy rögzítse azt!
Nyomja meg a rögzítő gombot (4), helyezze be a mélységhatárolót (14) a pótfogantyú nyilásába és rögzítse a rögzítő gomb felengedésével. A fúrásmélység határolón található számjegyeknek felülről láthatónak kell lenniük.
- Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméterei, a kábelek szakaszai megfelelnek a furógép paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!
HASZNÁLAT KÖZBEN:

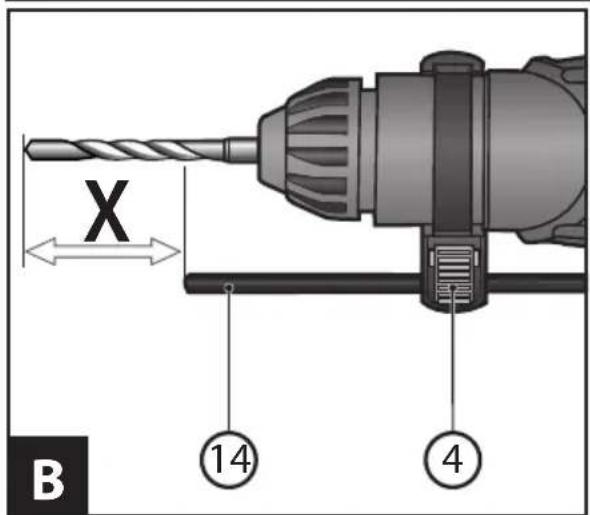

■ Fúrásmélyésg szabályozása (B. rajz)
A mélységhatároló (14) segítségével szabályozhatja a fúrógép kívánt fúrási mélységét az X anyagban. Ehhez a következőket kell tennie:
- helyezze a tokmányba a munkaszerszám SDS-Plus szerszámfogantyút (1) és addig nyomja, amíg ellenállást érez. Ellenkező esetben az SDS-Plus szerszám mobilitása miatt helytelen fúrási mélységet állapíthat meg;
- nyomja meg a fúrásmélység-határoló rögzítő gombot (4) és vegye ki a határolót annyira, hogy a fúróhegy és a határolófej közötti távolság egyenlő legyen a kivánt X fúrási mélységgel;
- a rögzítögomb elengedésével rögzítse a határolót!
■ Fúrófej kiválasztása
Betonba, téglába, köbe ütvefúráshoz és véséshez SDS-Plus szerszámfogantyúra van szüksége, melyet az SDS-Plus tokmányba (1) kell helyezni!
Acélba és fába fúráshoz SDS-Plus nélküli szerszámokat kell használnia (pl. hengeres szárú fúróhegyet). Ezekhez a szerszámokhoz gyorstokmányra vagy fogazott koronás tokmányra van szüksége.
JAVALLAT: Ütvefúráshoz vagy véséshez ne használjon SDS-Plus nélküli szerszámokat! Az SDS-Plus nélküli szerszámok és ezek tokmánya ütvefúráskor vagy vésésnél sérülnek.

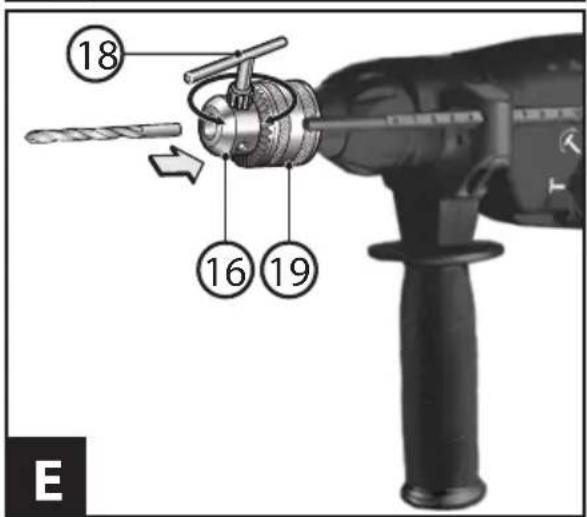

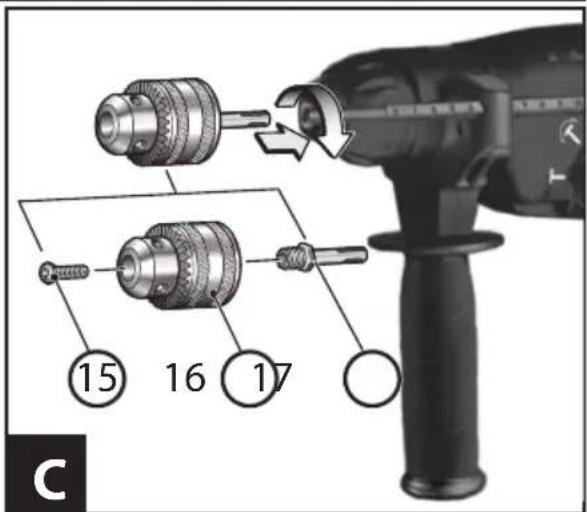

■ Fogazott koronás tokmány beszerelése (rys. C)
- Csavarozza a fogazott koronás tokmányba (17) az SDS-Plus szerszámbefogást (16).
- Biztosítsa a fogazott koronás tokmányt (16) a rögzítő csavarral (15)! FIGYELEM! Ügyelnie kell arra, hogy a rögzítő csavar balmenetes!
- Tisztítsa meg a szerelő csavar végét és kenje meg egy kicsit!
- Húzza hátra és tartsa meg a reteszelő hüvelyt (3). A fúrótokmány forgatásával tolja be a fúrótokmány felfogót az SDS-plus adapterbe (1). Engedje el a reteszelő hüvelyt.
- Ellenőrizze, hogy a tokmány rögzült-e, ehhez húzza meg a fogazott koronás tokmányt!

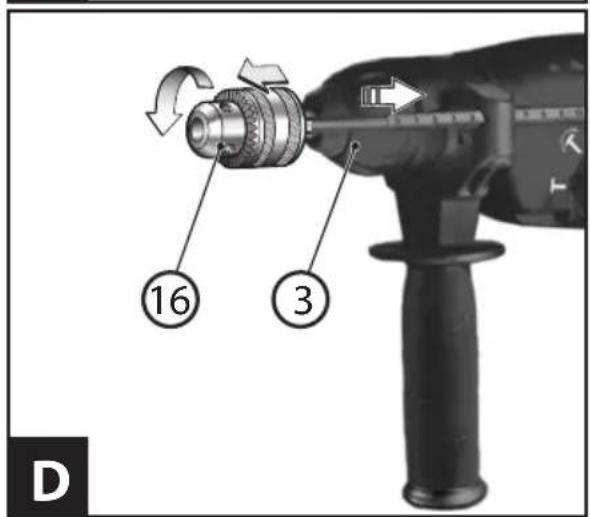

■ Fogazott koronástokmány leszerelése (D. rajz)
- Húzza hátra a rögzítő karmantyút (3) és vegye ki a fogazott koronás tokmányt (16)!
- Miután leszerelte, ügyeljen arra, hogy a fogazott koronás tokmány (16) össze ne koszlódjon! Ha szükséges, kenje meg a gyűjtőtömítés fogait!
■ Szerszámcse
Az SDS-Plus szerszám segítségével könnyen és kényelmesen változtathatja a munkaszerszámot anélkül, hogy szerszámot cserélne.
A szisztematikus tulajdonságoknak köszönhetően az SDS-Plus szerszám mozgásszabadsággal rendelkezik. Ezért mozog üres járatban. Ez semmilyen hatást nem gyakorol a fúrónyilás pontosságára, mivel a fúróhegy automatikusan centrálódik a fúrás végzése során.
Munkavégzés során a porvédő (2) kis mértékben véd a por tokmányba történő bejutásától. A beszerelés ideje alatt ügyelnie kell arra, hogy ne sértse meg a porvédőt (2)!
A sérült porvédőt azonnal ki kell cserélni! Azt ajánljuk, hogy ezen művelet elvégzését javítómühelytöl rendeljék!

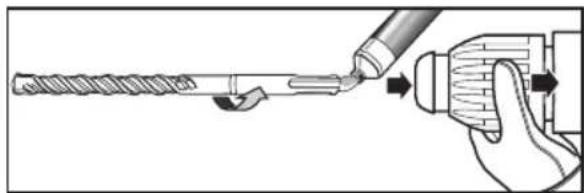

■ Az SDS-Plus munkaszerszám behelyezése
- A beszerelt szerszám fejének tisztának és enyhén megkentnek kell lenni!
- Húzza hátra és tartsameg a reteszelő hüvelyt (3). Tegye be a fúrószárata fúrótokmányba egészen addig forgatva, míg ellenállásba ütközik. Engedje el a reteszelő hüvelyt.
- A rögzítést a szerszám meghúzásával kell ellenőrizni!
■ A kiegészítők SDS-Plus felfogási rendszerrel történő leszerelése
FIGYELEM! Közvetlenül a munkavégzés után a munkaszerszámok forrók lehetnek. Kerülje az ezekkel való közvetlen érintkezést és használjon megfelelő védőkesztyűt!
- Nyomja hátrafelé a rögzítő hüvelyt (3) és vegye ki a kiegészítőt!
- A munkaszerszámokat meg kell tisztítani, miután kihúzta őket!
■ Munkaszerszámok SDS-Plus nélküli behelyezése (E. rajz)
• Helyezze a fogazott koronás tokmányt (16)!
- Nyissa ki a fogazott koronás tokmányt (16) a hüvely (19) addig történő forgatásával, amíg lehetségessé válik a munkaszerszám behelyezése, Helyezze be a munkaszerszámot!
- Helyezze be a kulcsot (18) a fogazott koronás tokmány (16) megfelelő nyilásába és egységesen rögzítse a munkaszerszámot!
- Állítsa be a kapcsolót (11) a: «Fúrás» jelre!
■ Munkaszerszám SDS-Plus nélküli kivétele
FIGYELEM! Közvetlenül a munkavégzés után a munkaszerszámok forrók lehetnek. Kerülje az ezekkel való közvetlen érintkezést és használjon megfelelő védőkesztyűt!
- Használja a tokmány kulcsot (18), forgassa az órajárással megegyező irányba a fogazott koronás tokmány hüvelyét (16), amíg sikerül kivennie a munkaszerszámot!
- A munkaszerszámokat meg kell tisztítani, miután kihúzta őket!
■ Munkatípus megváltoztatása
FIGYELEM! A munkatípust csak akkor lehet megváltoztatni, ha az elektromos szerszám ki van kapcsolva! Ellenkező esetben elronthatja az elektromos szerszámot.
Használja a munkatípus kapcsolót (11) a munkaszerszám munkatípusának beállításához!
A munkatípus megváltoztatásához nyomja meg a rögzítést felengedő gombot (12) és helyezze a kívánt helyzetbe a munkatípus kapcsolót, amíg a rögzítés ugrik.
Fúrás (1. rajz):
Állítsa a kapcsolót (11) a i jelre!
Ütvefúrás (2. rajz):
Állítsa a kapcsolót (11) a Ti jelre!
Vésés (forgás rögzítés) (3. rajz):
Állítsa a kapcsolót (11) a T jelre!
A készülék bekapcsolásakor a «Vésés»
pozícióban az ütések száma automatikusan nő, ennek köszönhetően a szerszám fokozott erővel működik.
Véső pozíciójának megváltoztatása (4. rajz):
Helyezze be a vésőt a szerszám tokmányába!
Forgassa a 1pozícióba a munkatípus kapcsolót (11)!
Forgassa el a szerszám tokmányát és helyezze a vésőt a kívánt munkapozícióba!
A munkatípus kapcsolót (11) a «Vésés»pozícióba kell állítani! Ezáltal a kívánt pozícióba rögzíti a szerszám fogantyúját.
Vésés közben a munkatípus kapcsoló (11) mindig a «Vésés» pozícióban kell maradjon!
■ Forgásirány beállítása
A forgásirány kapcsolóval (10) lehet módosítani az elektromos szerszám forgásirányát.
Benyomott kapcsoló (8) mellett ugyanakkor ez nem végrehajtható.
FIGYELEM: sohase kapcsolja át a forgásirányt, ha a fúrótokmány mozgásban van. Ellenkező esetben megsérülhet az elektromos szerszám.
Jobbra menet: Állítsa a forgásirány kapcsolót (10) ellenállásig a megfelelő pozícióba, a jellel megjelölt irányba.
menet: Állítsa a forgásirány kapcsolót (10) ellenállásig a megfelelő pozícióba, a jellel megjelölt irányba.
■ Be/kikapcsolás
Az elektromos szerszám bekapcsolásához nyomja meg a kapcsolót (8) és hagyja lenyomva!
A kapcsoló bekapcsolt pozícióban történő lezárásához meg kell nyomni a kapcsoló zárt (5).
Az elektromos szerszám kikapcsolásához el kell engedni a kapcsolót (8), vagy ha az a kapcsoló zárral (5) van zárolva, röviden megnyomni majd elengedni a kapcsoló zárat.
■ Fordulatszám /ütésszám beállítása
A fordulatszámot/ütésszámot a kapcsolóra (8) kifejtett nyomás növelésével vagy csökkentésével lehet fokozatmentesen állítani.
A kapcsoló (8) enyhe megnyomása kis fordulatszámot/ütésszámot eredményez.
A kapcsoló nagyobb lenyomása növeli a fordulatszámot/ütésszámot.
■ Fordulatszám / ütésszám beállítása
Állítsa be a kívánt fordulatszámot/ütésszámot a fordulatszám szabályozó tekerőgombbal (9). Szabályozhatja a sebességet és a működés idejét.
A kívánt forgási sebességet a megmunkált anyagnak és a munkafeltételeknek függvényében kell kiválasztani. Ez a gyakorlati próba ideje alatt beállítható.
HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:
- Hosszabb ideig tartó, kis fordulatszámon végzett munka után kb. 3 percre be kell kapcsolni az elektromos szerszámot maximális fordulatszámon, terhelés nélkül a motor hűtése céljából.
- Kerámialapokban történő lyukak fúrása esetén mozgassa a munkatípus kapcsolóját (11) a «fúrás» pozícióba! A fúrás elvégzése
után, mozgassa a kapcsolót a «forgással történő fúrás» pozícióba és folytassa forgással!
- Betonba, köbe és falba történő munkáknál használjon szilárd ötvözetű fúrófejet!
- Mennyezet fúrása esetén, a leeső por elleni védelem céljából, használjon fúrószárra szerelhető porgyűjtő gumi gyűrűt.
- Fémbe történő fúráshoz csak fémböl készült, éles fúrófejeket használjon!
■ Súrlódásos biztonsági tengelykapcsoló
Amennyiben a használt szerszám leáll, a fúrógép tengelyének fordulata megszakad. Az elektromos szerszámot tisztán kell tartani és a megjelenő erők miatt mindkét kézzel erősen kell tartania, illetve biztos munkapozíciót kell felvennie!
Amennyiben az elektromos szerszám leáll, kapcsolja ki és vegye ki a munkaszerszámot! Amikor bekapcsolja az elakadt fúrógépet, egy erős visszaugró tengelykapcsolás jelenik meg.
■ Diódás jelzők
A zöld diódás tápellátás jelző (6) akkor gyullad ki, ha a berendezés csatlakoztatva van az elektromos hálózatra. Ha kigyullad a jelző, de a berendezés nem indul el, a szénkefék kopottak lehetnek, vagy sérült az elektromos áramkör vagy a motor.
Ha a tápellátás jelző (6) nem kapcsol be és a berendezés nem indul el, sérült lehet a kapcsoló vagy a tápvezeték.
A piros diódás kefekopás jelző (7) akkor gyullad ki, amikor a szénkefék szinte teljesen el vannak kopva, jelezvén, hogy a berendezés beavatkozást igényel. Körülbelül 8 órányi munkavégzés után a motor automatikusan kikapcsol.
TÁROLÁS ÉS KARBANTARTÁS:
A szerszám nem igényel különleges karbantartást. A szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét!
A külső műanyag részeket csak nedves vászonnal és finom mosószerrel kell tisztítani!
FIGYELEM! SOHA ne használjon oldószert!
Betonba történő fúrást követően a képződött port a szellőzőnyjlások és fogantyú felé irányított sűrített levegővel kell eltávolítani. Ez meggátolja a csapágyak megrongálódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást.
SZÁLLÍTÁS:
A fúrógépet hordládában kell szállítani és tárolni, amely megóvja a nedvességtől, a portól és a kisméretű tárgyaktól! Különösen a szellőzőnyilásokat kell védeni! A gépházba bejutó kis elemek rongálhatják a motort!
TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
A fúrógép nem működik:
- Ellenőrízze, hogy a tápkábel helyesen van csatlakoztatva vagy ellenőrízze a biztosítékokat!
Az ütvefúró «leáll» vagy szikrát képez:
- Ellenőrízze és cserélje ki a szénkeféket!
FIGYELEM! A szénkefék cseréjét csak engedélyezett villanyszerelő végezheti!
- Amennyiben az elektromos szerszám továbbra sem működik, noha biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítómühelybe!
GYÁRTÓ:
PROFIX Sp. z o.o.
Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG
KÖRNYEZETVÉDELEM:
FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.
Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.
PIKTOGRAMOK:
A névleges táblázatban szereplő rajzok magyarázata:
«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»
- «Védőszemüveg használata kötelező!»
- «Hallásvédő használata kötelező!»
— «Porvédő maszk használata kötelező!»
A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!
Jelen használati utasítást szerzői jogok védik. A PROFIX Sp. z o.o. társaság írásos hozzájárulása nélküli másolása/sokszorosítása tilos!
PRIEŠ RADEDANT DARBA SUSIPAŽINKITE SU INSTRUKCIJA.
- LT
- BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.
- Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
- FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
- FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
- Elektromos biztonság:
- FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
- Személyi biztonság:
- FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:
- FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
- Javítás:
- FIGYELEM! FÚRÓGÉP, biztonságra vonatkozó figyelmeztetések -
- AZ ÜTVEFÚRÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:
- ■Felépítés
- ■ A szerszám elemei:
- Figyelmeztetések:
- HASZNÁLAT ELÖTT:
- HASZNÁLAT KÖZBEN:
- ■ Fúrásmélyésg szabályozása (B. rajz)
- ■ Fúrófej kiválasztása
- ■ Fogazott koronás tokmány beszerelése (rys. C)
- ■ Fogazott koronástokmány leszerelése (D. rajz)
- ■ Szerszámcse
- ■ Az SDS-Plus munkaszerszám behelyezése
- HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:
- ■ Súrlódásos biztonsági tengelykapcsoló
- ■ Diódás jelzők
- TÁROLÁS ÉS KARBANTARTÁS:
- FIGYELEM! SOHA ne használjon oldószert!
- SZÁLLÍTÁS:
- TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
- A fúrógép nem működik:
- Az ütvefúró «leáll» vagy szikrát képez:
- GYÁRTÓ:
- KÖRNYEZETVÉDELEM:
- PIKTOGRAMOK:
Márka : Tryton
Modell : TMM1050K
Kategória : Fúró
