Тип изделия	Перфоратор (ротационный молоток)
Бренд	Tryton
Модель	TMM1050K
Потребляемая мощность	1050 Вт
Напряжение	230-240 В
Частота	50 Гц
Скорость холостого хода	0-1100 мин⁻¹
Частота ударов	0-5100 уд/мин
Энергия удара	3.4 Дж
Тип патрона	SDS-plus
Макс. диаметр сверления (сталь)	13 мм
Макс. диаметр сверления (бетон)	26 мм
Макс. диаметр сверления (дерево)	40 мм
Вес (без принадлежностей)	3.4 кг
Уровень звукового давления	91.8 дБ(А)
Уровень звуковой мощности	102.8 дБ(А)
Уровень вибрации (ударное сверление, основная рукоятка)	15.810 м/с²
Класс оборудования	II (двойная изоляция)
Степень защиты	IPX0
Режимы работы	Сверление, ударное сверление, долбление
Регулировка скорости	Да (плавная регулировка спусковым курком)
Направление вращения	Вперед/Назад (переключаемое)
Ограничитель глубины	Да, регулируемый
Предохранительная муфта	Да (предохранительная муфта)
Комплектация	Дополнительная рукоятка, ограничитель глубины, плоское долото, заостренное долото, 3 сверла SDS-plus (8,10,12 мм), резиновое пылезащитное кольцо, транспортный кейс

Часто задаваемые вопросы - TMM1050K Tryton

Как изменить режим сверления на моем TMM1050K?

Чтобы изменить режим работы, сначала убедитесь, что дрель выключена. Нажмите кнопку фиксации (12) на переключателе режимов (11) и поверните его в нужное положение: 'Сверление без удара' (знак сверла), 'Ударное сверление' (знак молотка) или 'Долбление' (знак долота). Отпустите кнопку, чтобы зафиксировать положение.

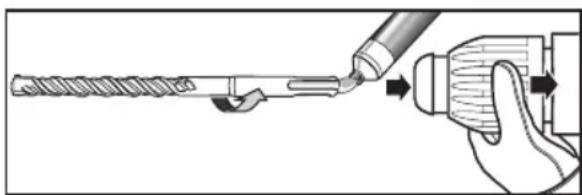

Как установить сверло SDS-plus?

Очистите хвостовик сверла и слегка смажьте его. Оттяните фиксирующую втулку (3) на патроне, вставьте сверло в держатель SDS-plus (1), поворачивая его до щелчка. Отпустите втулку и потяните за сверло, чтобы убедиться, что оно зафиксировано.

Как использовать ограничитель глубины?

Вставьте стержень ограничителя глубины (14) в отверстие на дополнительной рукоятке (13). Нажмите кнопку фиксации (4), передвиньте стержень, чтобы установить нужную глубину сверления (расстояние между кончиком сверла и кончиком стержня), затем отпустите кнопку для фиксации.

Какие меры безопасности следует соблюдать при использовании этого перфоратора?

Всегда надевайте средства защиты слуха и защитные очки. Держите дрель за изолированные поверхности, чтобы избежать поражения электрическим током при сверлении скрытой проводки. Используйте дополнительную рукоятку для контроля. Содержите рабочую зону в чистоте и хорошем освещении. Отключайте дрель от сети перед заменой сверл или регулировкой.

Как заменить угольные щетки?

Замену угольных щеток должен производить квалифицированный электрик. Когда загорается красный светодиод (7), это указывает на то, что щетки почти изношены. Примерно через 8 часов дальнейшей работы двигатель отключится. Обратитесь в авторизованный сервисный центр для замены.

Что означает красный светодиодный индикатор?

Красный светодиод (7) указывает на то, что угольные щетки приближаются к концу срока службы. Дрель продолжит работать примерно 8 часов, после чего двигатель автоматически остановится. Замените щетки в сервисном центре.

Можно ли использовать обычные сверла с этой дрелью?

Да, но для этого понадобится ключевой патрон с адаптером SDS-plus (продается отдельно). Сначала установите адаптер в держатель SDS-plus, затем закрепите ключевой патрон. Обычные сверла можно использовать только в режиме сверления без удара, чтобы не повредить патрон.

Почему дрель внезапно останавливается во время работы?

Вероятно, это связано с срабатыванием предохранительной муфты при заклинивании сверла или перегрузке. Немедленно выключите дрель, освободите сверло, затем перезапустите. Если проблема повторяется, проверьте угольные щетки или обратитесь в сервис.

Как чистить и обслуживать перфоратор?

Очищайте внешние поверхности влажной тканью с мягким мылом. Не используйте растворители. После сверления в пыльной среде продувайте вентиляционные отверстия и патрон сжатым воздухом для удаления пыли. Храните в сухом, защищенном от пыли месте, желательно в транспортном кейсе.

Какой максимальный диаметр сверления в бетоне?

Максимальный диаметр сверления в бетоне составляет 26 мм при использовании сверл SDS-plus в режиме ударного сверления. Для стали — 13 мм, для дерева — 40 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TMM1050K Tryton

Инструкция по эксплуатации

ПЕРФОРАТОР 15

RO

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ НЕОБХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.

Хранить инструкцию для возможного применения в будущем.

ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со всеми предупреждениями, касающимися безопасности при эксплуатации, обозначенными символом ⚠️ и всеми указаниями по технике безопасности.

Несоблюдение указанных ниже предупреждений, касающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необходимо хранить все предупреждения и указания, касающиеся техники безопасности, чтобы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент“ означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Техника безопасности на рабочем месте:

a) Необходимо поддерживать порядок и хорошее освещение на рабочем месте. Бесторядок и плохое освещение являются причиной несчастных случаев.
6) На следует использовать электроинструмент во взрывоопасной среде, образующейся легко-воспламеняющимися жидкостями, газами или пылью. Электроинструмент создёт искры, которые могут привести к воспламенению пыли или испарений.
в) Не допускать детей и наблюдателей в места, в которых применяются электроинструменты. Отвлечение внимания может привести к потере контроля над электроинструментом.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Электробезопасность:

a) Штепсельные вилки должны соответствовать сетевым розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителей электропитания в случае использования электроинструментов, имеющих провод электропитания с защитным заземляющим проводником. Отсутствие переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.
6) Необходимо избегать прикосновения к поверхности заземлённых или закороченных на массу элементов, таких как трубы, нагреватели, радиаторы центрального отопления и холодильные агрегаты. В случае прикосновения заземлённого или закороченного на массу элемента увеличивается опасность поражения электрическим током.
в) Не подвергать электроинструменты воздействию дождя

или влажных условий. В случае попадания в электроинструмент воды увеличивается опасность поражения электрическим током.

г) Не создавать опасности повреждения кабеля электропитания. Ни в коем случае не использовать кабеля электропитания, чтобы переносить или тянуть электроинструмент или для извлечения штепсельной вилки из розетки. Кабель электропитания должен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели электропитания увеличивают опасность поражения электрическим током.
д) Если электроинструмент эксплуатируется на свежем воздухе, следует использовать удлинители кабеля электропитания, предназначенные для работы вне помещений. Использование удлинителя кабеля электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.
e) Рекомендуется подключение устройства к электрической сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.
ё Если эксплуатация электроинструмента во влажной среде) неизбежна, в качестве защиты от напряжения питания необходимо использовать защитное устройство по разностному току (RCD). Применение защитного устройства по разностному току снижает опасность поражения электрическим током.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Индивидуальная безопасность:

a) Настоящее оборудование не предназначено для эксплуатации лицами (включая детей) с физическими, сенсорными или умственными ограничениями или лицами, не имеющими опыта или не знающими оборудования, разве что это осуществляется под надзором или в соответствии с инструкцией по эксплуатации оборудования, переданной лицами, отвечающими за их безопасность.
6) Необходимо быть предусмотрительным, наблюдать за работой и руководствоваться здравым смыслом во время эксплуатации электроинструмента. Не следует эксплуатировать электроинструмент в состоянии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время эксплуатации электроинструмента может быть причиной травмы пользователя.
в) Необходимо применять средства личной защиты. Необходимо обязательно работать с защитными очками. Применение в соответствующих условиях средств личной защиты, таких как противопыльный респиратор, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.
г) Необходимо избегать случайного запуска в работу.

Прежде чем вставить вилку кабеля электропитания в сетевую розетку или подключить аккумулятор, а также перед тем, как поднять или перенести электроинструмент, необходимо убедится, что включатель электроинструмента находится в положении

«выключено». Перенос электроинструмента с пальцем на выключателе или подключение электроинструмента к сети питания при включенном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу, необходимо устранить все ключи. Ключ, оставшийся во вращающейся части электроинструмента, может привести к травме пользователя.
e) Не следует слишком сильно наклоняться. Необходимо всё время сохранять устойчивость и равновесие. Это позволяет лучше контролировать электроинструмент в неожиданных ситуациях.
ж) Необходимо иметь соответствующую одежду. Не работать в свободной одежде или с бижутерией. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов. Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.
3) Если оборудование приспособлено для присоединения внешнего пылеотвода (пылеулавливающего устройства) и поглотителя пыли, необходимо убедится, что они присоединены и правильно применяются. Применение поглотителей пыли может уменьшить опасность, связанную с запыленностью.
и) Не Pembольте, чтобы навыки, приобретенные благодаря частому пользованию электроинструментом, позволили Вам почувствовать себя самоуверенно и проигнорировать правила техники безопасности. Неосторожные действия могут вызвать серьезные травмы в течение доли секунды.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять электроинструмент с мощностью, соответствующей выполняемой работе. Надлежащий электроинструмент позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.
б) Не следует применять электроинструмент, если его включатель не включатся и не выключается. Каждый электроинструмент, который не может включаться или выключаться выключателем, представляет опасность и должен быть передан на ремонт.
в) Необходимо отсоединить штепсельную вилку от источника питания электроинструмента и/или отсоединить аккумулятор прежде чем выполнить какую-либо установку, замену части или складирование устройства. Такие предупредительные меры безопасности снижают риск случайного запуска электроинструмента в работу.

г) Неиспользуемый электроинструмент следует хранить в недоступном для детей месте и не разрешать тем, кто незнаком с электроинструментом или настоящей инструкцией, пользоваться электроинструментом.
Электроинструмент опасен в руках необученных пользователей.
д) Следует выполнять технический уход за электроинструментом. Необходимо проверить соосность или отсутствие заедания (защемления) подвижных элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаружения неисправности, необходимо выполнить ремонт электроинструмента. Причиной многих несчастных случаев является непрофессиональный способ выполнения технического ухода.
e) Режущий инструмент должен быть острым и чистым. Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.
ж) Электроинструмент, оснащение, рабочие инструменты и т. п. необходимо применять в соответствии с настоящей инструкцией, учитывая рабочие условия и вид выполняемой работы. Применение электроинструмента не по назначению может привести к опасным ситуациям.
3) При низкой температуре или после длительного перерыва в эксплуатации рекомендуется включение электроинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.
и) Для чистки электроинструмента применять мягкую, влажную (не мокрую) тряпку и мыло. Не применять бензина, растворителей и других средств, могущих повредить устройство.
и) Электроинструмент следует хранить/ транспортировать, убедившись, что все его подвижные элементы заблокированы и защищены от разблокировки при помощи оригинальных элементов, предназначенных для этой цели.
к) Электроинструмент должен храниться в сухом месте и быть защищённым от пыли и проникания влаги.
л) Транспортировку электроинструмента необходимо выполнять в оригинальной упаковке, защищающей от механических повреждений.
м) Держатели и хватательные поверхности следует содержать в чистоте, устраняя с них масло и смазку. Скользкие держатели и хватательные поверхности не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕДУПРЕЖДЕНИЕ! Общие предупреждения, касающиеся безопасности при эксплуатации инструмента.

Ремонт:

a) Гарантийный и послегарантийный ремонт своих электроинструментов выполняет сервисная служба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

ПРЕДУПРЕЖДЕНИЕ! ПЕРФОРАТОР, предупреждения, касающиеся техники безопасности – Индивидуальная безопасность:

a) Использовать средства защиты слуха во время работы с перфоратором. Длительное воздействие шума может привести к потере слуха.
6) При выполнении работ, при которых электроинструмент может попасть на скрытую электропроводку или на собственный кабель электропитания, электроинструмент следует держать за изолированную поверхность держателей (рукояток). Прикосновение к проводу сети питания (кабелю электропитания), находящемуся под напряжением, может привести к попаданию напряжения на металлические части электроинструмента, а это несёт опасность поражения электрическим током.
в) Следует применять соответствующие приборы для обнаружения укрытых проводов сети питания и попросить о помощь городские коммунальные службы. Контакт с проводами, находящимися под напряжением, может привести к пожару или поражения электрическим током. Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям и может привести к поражению электрическим током.
г) Не обрабатывайте материалы с содержанием асбеста. Асбест является канцерогеном и вызывает раковые заболевания.
д) Необходимо поддерживать чистоту в месте выполнения работы. Смеси материалов представляют особую опасность. Пыль лёгких металлов может воспламениться или взорваться.
e) Необходимо закрепить обрабатываемый предмет. Проверить, все ли крепящие зажимы зажаты и убедиться, что нет слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.
ж) Во время работы следует прочно держать электроинструмент двумя руками за основную и вспомогательную рукоятку и сохранять устойчивое положение. Перемещение электроинструмента безопасно, если выполняется обеими руками.
3) Перед использованием необходимо соответствующим образом подготовить инструмент. Этот инструмент создает на выходе высокий крутящий момент и без надлежащей фиксации инструмента во время работы можно потерять контроль, что может привести к травме.
и) Следует немедленно отключить электроинструмент, если заблокируется используемый рабочий инструмент. Необходимо быть готовым к большим вибрациям, в результате которых может произойти отброс. Блокировка применяемого рабочего инструмента может произойти, если электроинструмент перегружен или если будет иметь место его искривление в обрабатываемом предмете.
к) Следует отключать машину от сети электропитания во время перерыва в работе, во время смены насадок, ремонта, чистки или регулировки. Не откладывать электроинструмент, пока он не остановится. Может произойти блокировка рабочего инструмента, в результате чего будет потерян контроль над электроинструментом.
л) Запрещено эксплуатировать электроинструменты с повреждённым кабелем электропитания. Не прикасаться к повреждённому кабелю электропитания. В случае

повреждения кабеля электропитания во время работы, необходимо извлечь штепсельную вилку из розетки. Повреждённые провода увеличивают опасность поражения электрическим током.

м) Повреждённый кабель электропитания электроинструмента должен быть заменён кабелем электропитания, имеющимся в сервисных пунктах.

Инструкции по безопасности при использовании длинных свёрл:

a) Категорически запрещается работать на скорости, превышающей максимальную скорость вращения сверла. Обязательно начинайте сверление на низкой скорости и после контакта сверла с обрабатываемой деталью. На более высоких скоростях вращения сверло может согнуться, если оно свободно вращается без контакта с обрабатываемой деталью, что может привести к травме.
6) При сверлении прижимайте сверло к обрабатываемой детали на одной линии со сверлом, не прижимайте сверло слишком сильно. Сверла могут нуться, вызывая повреждение или потерю контроля, что может привести к травме.

ПРЕДНАЗНАЧЕНИЕ И КОНСТРУКЦИЯ ПЕРФОРАТОРА:

Ударная дрель предназначена для высверливания отверстий в древесине, металле, пластмассе, керамике, для ударного сверления в кирпиче, камне, бетоне, а также для лёгких долбёжных работ.

Категорически запрещено применять устройство для каких-либо других целей.

Перфоратор приводится в движение однофазным электродвигателем и предназначен для бытовых и промышленных работ средней интенсивности. Не пригоден для длительных работ в сложных условиях.

Запрещено применять устройство для работ, требующих применения профессионального инструмента.

Каждое применение электроинструмента, несоответствующее указанному выше назначению, запрещено и ведёт к потере гарантии и отсутствию ответственности производителя за возникший в результате этого ущерб.

Какие-либо модификации электроинструмента, осуществлённые пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде.

Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту.

Ремонт электроинструмента может выполняться только в определённых производителем сервисных пунктах. Устройства с питанием от сети должны ремонтироваться исключительно лицами, имеющими соответствующий допуск.

Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции устройства может иметь место следующая опасность:

• Прикосновение в процессе работы вращающегося рабочего инструмента рукой или одеждой оператора, кабелем электропитания;
• Возможность ожога при смене рабочего инструмента. (В процессе работы рабочий инструмент сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы);
• Отбрасывание обрабатываемого предмета или его части;
• Искривление или поломка рабочего инструмента.

■ Состав комплекта

- Перфоратор - 1 шт.

• Вспомогательная (дополнительная) рукоятка - 1 шт.
- Ограничитель глубины сверления - 1 шт.
- Зубило плоское - 1 шт.
- Пика-зубило - 1 шт.
• Свёрла SDS-plus-3 шт. (8,10,12 мм)
- Резиновое кольцо для сборки пыли - 1 шт.
- Кейс для транспортировки - 1 шт.
- Инструкция по обслуживанию - 1 шт.
• Гарантийная карта - 1 шт.

■ Элементы устройства

Нумерация элементов устройства относиться к изображению, имеющемуся на странице 2 инструкции по обслуживанию:

1. Держатель инструмента SDS-plus
2. Противопыльный защитный кожух
3. Обойма держателя
4. Кнопка фиксации ограничителя глубины сверления
5. Блокировка включателя
6. Светодиодный индикатор питания (зелёный)
7. Светодиодный индикатор износа щёток (красный)
8. Включатель

9. Регулятор частоты вращения

10. Переключатель направления вращения

11. Переключатель режима работы
12. Кнопка снятия блокировки переключателя режима работы
13. Вспомогательная рукоятка
14. Ограничитель глубины сверления
15. Предохраняющий винт для сверлильного патрона с зубчатым венцом*
16. Сверлильный патрон с зубчатым венцом*
17. Адаптер (переходник) SDS-plus для сверлильного патрона*
18. Ключ для сверлильного патрона с зубчатым венцом*
19. Муфта сверлильного патрона*

* Показанное на рисунках или описанное в инструкции оснащение (снаряжение) не входит в состав стандартного оснащения.

Комплектный ассортимент дополнительного оснащения можно найти в нашем каталоге.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Напряжение питания	230 В-240 В
Частота тока питания	50 Гц
Потребляемая мощность	1050 Вт
Частота вращения без нагрузки ,л	0-1100 об/мин
Количество ударов / сила удара	0-5100 мин ^7 /3,4 Дж
Сверлильный патрон	SDS-plus
Максимальный диаметр сверления	сталь- 13 мм
	бетон- 26 мм
	древесина- 40 мм
Макс. диаметр закрепляемого в патроне сверла	26 мм
Вес (без принадлежностей)	3,4 кг
Класс оборудования	II/ ☐
Степень защиты	IPXO
Уровень звукового давления (LpA)	91,8 дБ(А)
Уровень звуковой мощности (LwA)	102,8 дБ(А)
Уровень вибрации согласно стандарту:	EN 62841

- сверление перфоратором в бетоне a_nHD	главная рукоятка	15,810 м/с ^2
	вспом. рукоятка	14,092 м/с ^2
- долбление a_nCheq	главная рукоятка	15,668 м/с ^2
	вспом. рукоятка	13,090 м/с ^2
- погрешность измерения		1,5 м/с ^2

Указанный уровень вибрации соответствует основным применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технический уход, уровень вибрации может отличаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы.

Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: технический уход за электроинструментом и рабочими инструментами, обеспечение соответствующей температуры рук, определение очередности рабочих операций.

Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим.

Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета.

Следует определить средства безопасности с целью защиты операто ра, которые основываются на расчете уровня подверженности опасности в состоянии реального использования (учитывая все этапы операционного цикла, в ходе которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедиться, что параметры источника питания соответствуют параметрам перфоратора, указанным на его щитке.
2. Убедиться, что включатель перфоратора (8) находится в положении «выключено» и блокировка выключателя (5) выключена. Запрещено отставлять работающий перфоратор при включенной блокировке. Выключение блокировки производится повторным нажатием включателя (8)
3. Чтобы закрепить вспомогательную рукоятку (13), следует продеть обойму рукоятки через сверлильный патрон, а затем зафиксировать её, завинчивая ручку по часовой стрелке.
   Для того чтобы работать в стабильном, не напрягающем положении, можно произвольно изменять положение вспомогательной рукоятки. После вращения ручки против часовой стрелки, следует повернуть вспомогательную рукоятку в требуемое положение и повторно завинтить ручку, чтобы окончательно закрепить рукоятку.
   Нажимая кнопку фиксации (4), необходимо вдвинуть ограничитель глубины сверления (14) в отверстие во вспомогательной рукоятке и заблокировать, освобождая кнопку крепления. Риски на ограничителе сверления должны быть

видимы сверху.

1. При работе с удлинителем шнура питания необходимо убедиться, что параметры удлинителя, сечения его проводов соответствуют параметрам перфоратора. Рекомендуется применять максимально короткие удлинители. Удлинитель должен быть полностью размотан.

ВО ВРЕМЯ РАБОТЫ:

■ Установка глубины сверления (рис. В)

Ограничителем глубины сверления (14) можно установить требуемую величину углубления сверла в материал X. Для этого необходимо:

• вставить хвостовик SDS-plus рабочего инструмента в держатель (1) и вдвинуть его до упора. В противоположном случае подвижность рабочего инструмента с хвостовиком SDS-plus может привести к неправильной установке глубины сверления;
• нажать кнопку фиксации ограничителя глубины сверления (4) и извлечь ограничитель настолько, чтобы расстояние между концом сверла и концом ограничителя глубины соответствовало требуемой глубине сверления X;
• заблокировать ограничитель, отпустив кнопку фиксации.

■ Выбор сверла

Для ударного сверления в бетоне, кирпиче, камне и для обработки зубилом требуются рабочие инструменты с хвостовиком SDS-plus, вставляемые в держатель системы SDS-plus (1).

Для сверления в стали или в древесине используются рабочие инструменты без хвостовика SDS-plus (напр. сверла с цилиндрическим хвостовиком). Для этих инструментов необходимы сверлильные патроны быстрозажимного типа или с зубчатым венцом.

УКАЗАНИЕ: Не следует применять рабочие инструменты без хвостовика SDS-plus для ударного сверления или обработки зубилом! Рабочие инструменты без хвостовика SDS-plus и их сверлильный патрон в случае выполнения ударного сверления или обработки зубилом будут повреждены.

■ Установка сверлильного патрона сзубчатым венцом (рис. С)

• Ввинтить адаптер SDS-plus (17) в сверлильный патрон с зубчатым венцом (16).
• При помощи предохранительного винта (15) предохранить сверлильный патрон с зубчатым венцом (16) от отсоединения.

ВНИМАНИЕ: Необходимо помнить, что предохранительный винт имеет левую резьбу.

• Очистить вставляемый конец адаптера и слегка его смазать литиевой смазкой.
  • Передвинуть обойму держателя (3) назад и придержать её в этом положении. Вращая сверлильный патрон с зубчатым венцом, вдвигать хвостовик адаптера в держатель SDS-plus (1), пока он не войдёт до упора. Отпустить фиксирующую обойму.
• Проверить фиксацию, потянув за сверлильный патрон с зубчатым венцом.

■ Снятие сверлильного патрона сзубчатым венцом (рис. D)

• Перемещая обойму держателя (3) назад, снять сверлильный патрон с зубчатым венцом (16).
• После снятия сменного сверлильного патрона с зубчатым венцом (16) следует защищать его от загрязнения. В случае необходимости слегка смазать зубья муфты.

■ Смена рабочих инструментов

При помощи держателя рабочего инструмента SDS-plus можно простым и удобным способом осуществлять смену рабочего инструмента без использования дополнительных инструментов.

Система SDS-plus отличается тем, что рабочий инструмент с хвостовиком SDS-plus имеет определённый люфт. Поэтому на холодом ходу возникают биения. Это никак не влияет на точность высверливаемого отверстия, поскольку сверло автоматически центрируется в процессе сверления.

Противопыльный защитный кожух (2) в значительной мере предотвращает проникновение пыли в держатель (патрон) рабочего инструмента во время работы. Вставляя рабочий инструмент, необходимо следить, чтобы не повредить противопыльный защитный кожух (2).

Повреждённый противопыльный защитный кожух необходимо немедленно заменить. Замену рекомендуется выполнять в пункте сервисного обслуживания.

■ Установка рабочего инструмента схвостовиком SDS-plus

• Конец устанавливаемого инструмента следует очистить и слегка смазать литолом.
• Передвинуть обойму держателя (3) назад и придержать её в этом положении. Рабочий инструмент следует вставлять в держатель, поворачивая его, пока он не войдёт до упора. Отпустить фиксирующую обойму.
• Фиксацию необходимо проверить, потянув рабочий инструмент.

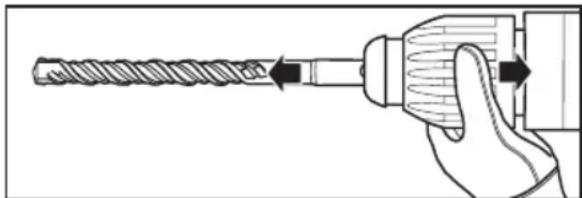

■ Снятие рабочего инструмента с хвостовиком SDS-plus

• Сдвиньте обойму держателя (3) назад и выньте рабочий инструмент из патрона.
• Рабочий инструмент после извлечения следует очистить.

■ Установка рабочего инструмента без хвостовика SDS-plus (рис. Е)

• Установить сверлильный патрон с зубчатым венцом (16).
• Открыть сверлильный патрон с зубчатым венцом (16), вращая муфту (19), пока не появится возможность вставить рабочий инструмент. Вставить рабочий инструмент.
• Вставить ключ (18) в соответствующие отверстия сверлильного патрона с зубчатым венцом (16) и равномерно зафиксировать рабочий инструмент.
• Установить переключатель (11) на символ «Сверление» -

■ Снятие рабочего инструмента без хвостовика SDS-plus

ВНИМАНИЕ: Сразу же после окончания работы рабочий инструмент может быть горячим. Избегать непосредственного контакта с ним и использовать соответствующие защитные рукавицы.
- Используя ключ сверлильного патрона (18) вращать муфту

сверлильного патрона с зубчатым венцом (16) по часовой стрелке, пока не станет возможным извлечение рабочего инструмента.

- Рабочий инструмент после извлечения следует очистить.

■ Переключение режима работы

ВНИМАНИЕ: Изменение режима работы осуществлять только при выключенном электроинструменте! В противоположном случае может произойти повреждение электроинструмента.

Используя переключатель режима работы (11), можно выбрать режим работы электроинструмента.

Для смены режима работы необходимо нажать кнопку снятия блокировки (12) и установить переключатель режима работы в необходимое положение, до слышимого звука срабатывания защёлки.

Сверление (рис. 1):

Установить переключатель (11) на символ - 1.

Ударное сверление (рис. 2):

Установить переключатель (11) на символ -Ti.

Долбление (блокировка вращения) (рис. 3):

Установить переключатель (11) на символ - T.

В положении «Долбление» в момент включения устройства количество ударов автоматически увеличится; благодаря этому во время долбления электро-инструмент работает с повышенной мощностью.

Изменение положения зубила (рис. 4):

Вставить зубило в держатель рабочего инструмента.

Переключатель режима работы (11) повернуть в положение Ⓜ.

Повернуть держатель рабочего инструмента, устанавливая зубило в рабочее положение.

Переключатель режима работы (11) установить в положение «Долбление». При этом держатель рабочего инструмента будет зафиксирован в одном положении.

Переключатель режима работы (11) во время долбления должен обязательно находиться в положении «Долбление».

■ Установка направления вращения

Направление вращения электроинструмента можно изменять переключателем направления вращения (10).

Это невозможно осуществить однако при нажатом включателе (8).

ВНИМАНИЕ: Ни в коем случае не переключать направление вращения, если сверлильный патрон вращается. В противном случае может произойти повреждение электроинструмента.

Вращение вправо: Установить переключатель направления вращения (10) до упора в соответствующее положение, указанное символом.

Вращение влево: Установить переключатель направления вращения (10) до упора в соответствующее положение, указанное символом.

■ Включение / выключение

Для включения электроинструмента необходимо нажать включатель (8) и поддерживать в нажатом состоянии.

Чтобы зафиксировать включатель в положении «включено» следует нажать кнопку блокировки включателя (5).

Для выключения электроинструмента, следует отпустить включатель (8), а если он зафиксирован кнопкой блокировки (5), коротко нажать на него и затем отпустить.

■ Регулировка частоты вращения / частоты ударов

Увеличивая или уменьшая нажим на включатель (8) можно плавно регулировать частоту вращения / частоту ударов.

При слабом нажиме на включатель (8) частота вращения / частота ударов будет малой.

При более сильном нажиме частота вращения / частота ударов увеличивается.

■ Установка частоты вращения / количества ударов

Регулятором частоты вращения (9) можно установить требуемую частоту вращения / количество ударов. Это можно сделать также в процессе работы.

Требуемая частота вращения зависит от обрабатываемого материала и условий работы. Можно определить её опытным путём.

УКАЗАНИЯ ПО РАБОТЕ УСТРОЙСТВА:

- После длительной работы с малой скоростью вращения необходимо с целью охлаждения запустить электроинструмент в работу с максимальной скоростью вращения без нагрузки в течение примерно 3 мин.

- Для сверления отверстий в керамической плитке необходимо установить переключатель режима работы (11) в положение «сверление». После того, как будет высверлено отверстие в керамической плитке, необходимо переставить переключатель режима работы в положение «ударное сверление» и выполнять далее сверление с ударом.

- При сверлении в бетоне, камне и кирпичной стене необходимо применять свёрла из твёрдого сплава.

- При сверлении отверстий в потолке, для предохранения от падающей пыли необходимо применять резиновое кольцо для сбора пыли , которое надевается на сверло.

- Для сверления металла необходимо применять только острые свёрла для металла.

■ Перегрузочное сцепление

В случае заедания (защемления) или блокировки инструмента, привод перфоратора отключается. В связи с возникающими при этом силами, электроинструмент необходимо обязательно держать обеими руками и занять определённое рабочее положение.

В случае блокировки электроинструмента, необходимо выключить его и освободить рабочий инструмент. Во время включения заблокированного перфоратора возникает момент сильного отброса.

■ Светодиодные индикаторы

Зелёный светодиодный индикатор питания (6) светится, если электроинструмент подключён к сети питания. Если индикатор питания светится, а электроинструмент не запускается в работу, причиной этого может быть износ угольных щёток или повреждение электрической цепи или электродвигателя.

Если не светиться индикатор питания (6) и электроинструмент не запускается в работу, причиной этого может быть повреждение включателя или кабеля электропитания.

Красный светодиодный индикатор износа щёток (7) зажигается, если состояние угольных щёток близко к износу. Это значит, что электроинструмент требует технического обслуживания.

Электродвигатель выключается автоматически через 8 часов работы.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Перфоратор в принципе не требует специальных процедур по техническому уходу. Дрель следует хранить в месте, недоступном для детей, содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий.

Внешние пластмассовые элементы могут быть очищены при помощи влажной ткани и деликатного чистящего средства.

ВНИМАНИЕ: ЗАПРЕЩЕНО применять для чистки растворители. После сверления в бетоне, в условиях сильной запыленности рекомендуется выполнить продувку сжатым воздухом вентиляционных отверстий и сверлильного патрона. Это предотвратит повреждение подшипников и устранит пыль, блокирующую приток воздуха, охлаждающего двигатель.

ТРАНСПОРТИРОВКА:

Перфоратор следует транспортировать и складировать в кейсе для транспортировки, защищающем от влаги, проникновения пыли и мелких объектов, особенно необходимо защитить вентиляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Перфоратор не работает:

- Проверить правильно ли присоединён кабель электропитания и проверить сетевые предохранители.

Имеются перерывы в работе перфоратора или чрезмерное искрение:

- Проверить и заменить угольные щётки.

ВНИМАНИЕ! Замену угольных щёток может выполнить только электрик с соответствующим допуском.

- Если электроинструмент не работает при наличии напряжения питания, необходимо отправить его по адресу, указанному в гарантийной карте, в ближайший сервисный пункт для ремонта.

ПРОИЗВОДИТЕЛЬ:

000 «ПРОФИКС»,

ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМАНИЕ: Представленный символ означает запрещение размещения использованного оборудования вместе с другими отходами (за это грозит наказание в виде штрафа). Опасные

компоненты, имеющиеся в электрическом и электронном оборудовании отрицательно влияют на окружающую среду и здоровье человека.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, в рамках которой все пункты продажи в/у оборудования обязаны принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПИКТОГРАММЫ:

Описание знаков, имеющихся на щитке и информационных наклейках на электроинструменте:

Перед включением и началом работы — необходимо прочитать инструкцию по эксплуатации»

«Использовать защитные очки во время работы»

« работы Во время рекомендуется — применять соответствующие средства защиты слуха»

– «Использовать противопылевую маску»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, и поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента.

Настоящая инструкция по эксплуатации защищена авторскими правами. Запрещено её копирование и размножение без согласия 000 «».ПРОФИКС
