Tip produs	Ciocan rotopercutor (Rotary Hammer)
Marcă	Tryton
Model	TMM1050K
Consum de putere	1050 W
Tensiune	230-240 V
Frecvență	50 Hz
Viteză fără sarcină	0-1100 min⁻¹
Rata de percuție	0-5100 bpm
Energie de percuție	3,4 J
Tip mandrină	SDS-plus
Diametru maxim de găurire (Oțel)	13 mm
Diametru maxim de găurire (Beton)	26 mm
Diametru maxim de găurire (Lemn)	40 mm
Greutate (fără accesorii)	3,4 kg
Nivel de presiune acustică	91,8 dB(A)
Nivel de putere sonoră	102,8 dB(A)
Nivel de vibrații (Găurire cu percuție, mâner principal)	15,810 m/s²
Clasă de echipament	II (Izolație dublă)
Protecție la pătrundere	IPX0
Moduri de funcționare	Găurire, Găurire cu percuție, Dăltuire
Viteză variabilă	Da (reglabilă continuu prin trăgaci)
Direcție de rotație	Înainte/Înapoi (comutabil)
Limitator de adâncime	Da, ajustabil
Cuplaj de suprasarcină	Da (cuplaj de siguranță)
Accesorii incluse	Mâner auxiliar, limitator de adâncime, daltă plată, daltă ascuțită, 3 burghie SDS-plus (8,10,12 mm), inel de cauciuc pentru praf, cutie de transport

Întrebări frecvente - TMM1050K Tryton

Cum schimb modul de găurire pe TMM1050K-ul meu?

Pentru a schimba modul de funcționare, asigurați-vă mai întâi că burghiul este oprit. Apăsați butonul de eliberare (12) de pe comutatorul selector de mod (11) și rotiți-l în poziția dorită: 'Găurire fără percuție' (simbol burghiu), 'Găurire cu percuție' (simbol ciocan) sau 'Dăltuire' (simbol daltă). Eliberați butonul pentru a-l bloca în poziție.

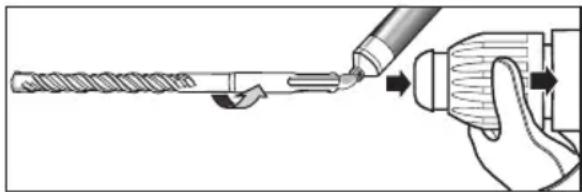

Cum se instalează un burghiu SDS-plus?

Curățați coada burghiului și aplicați un strat ușor de lubrifiant. Trageți înapoi manșonul de blocare (3) de pe mandrină, introduceți burghiul în suportul SDS-plus (1) rotindu-l până când se fixează cu un clic. Eliberați manșonul și trageți de burghiu pentru a vă asigura că este blocat bine.

Cum folosesc limitatorul de adâncime?

Introduceți tija limitatorului de adâncime (14) în orificiul de pe mânerul auxiliar (13). Apăsați butonul de fixare (4), glisați tija pentru a seta adâncimea de găurire dorită (distanța dintre vârful burghiului și vârful tijei), apoi eliberați butonul pentru a bloca.

Ce măsuri de siguranță ar trebui să iau când folosesc acest ciocan rotopercutor?

Purtați întotdeauna protecție auditivă și ochelari de protecție. Țineți burghiul de suprafețele de prindere izolate pentru a evita electrocutarea dacă găuriți în cabluri ascunse. Folosiți mânerul auxiliar pentru control. Mențineți zona de lucru curată și bine iluminată. Deconectați burghiul înainte de a schimba burghiele sau a face ajustări.

Cum înlocuiesc periile de cărbune?

Periile de cărbune trebuie înlocuite de un electrician calificat. Când LED-ul roșu (7) se aprinde, indică faptul că periile sunt aproape uzate. După aproximativ 8 ore de utilizare suplimentară, motorul se va opri. Duceți burghiul la un centru de service autorizat pentru înlocuire.

Ce înseamnă indicatorul LED roșu?

LED-ul roșu (7) indică faptul că periile de cărbune se apropie de sfârșitul duratei de viață. Burghiul va continua să funcționeze încă aproximativ 8 ore înainte ca motorul să se oprească automat. Faceți înlocuirea periilor la un centru de service.

Pot folosi burghie standard cu acest burghiu?

Da, dar aveți nevoie de o mandrină cu cheie cu un adaptor SDS-plus (vândut separat). Mai întâi, instalați adaptorul în suportul SDS-plus, apoi montați mandrina cu cheie. Burghiele standard pot fi utilizate numai în modul de găurire fără percuție pentru a evita deteriorarea mandrinei.

De ce se oprește brusc burghiul meu în timpul utilizării?

Acest lucru se datorează probabil cuplării cuplajului de suprasarcină atunci când burghiul se blochează sau burghiul este suprasolicitat. Opriți imediat burghiul, eliberați burghiul, apoi reporniți. Dacă problema persistă, verificați periile de cărbune sau duceți scula la service.

Cum ar trebui să curăț și să întrețin ciocanul rotopercutor?

Curățați exteriorul cu o cârpă umedă și săpun ușor. Nu folosiți niciodată solvenți. După găurirea în medii cu praf, suflați aer comprimat prin orificiile de ventilație și mandrină pentru a îndepărta praful. Depozitați într-un loc uscat, fără praf, de preferat în cutia de transport.

Care este capacitatea maximă de găurire în beton?

Diametrul maxim de găurire în beton este de 26 mm atunci când se utilizează burghie SDS-plus în modul de găurire cu percuție. Pentru oțel, este de 13 mm, iar pentru lemn, de 40 mm.

MANUAL DE UTILIZARE TMM1050K Tryton

Instrucții de folosire

BORMAŞINĂ CU PERCUȚIE 22

LV

Lietošanas instrukcija

TRIECIENA URBJMAŠINA 28

CS

Návod na obsluhu

ÎNAINTE DE UTILIZARE, CITIȚI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare.

ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri ⚠️ și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiu și/sau lavătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protecția muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul "unealtă electrică" înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protecție a muncii.

Siguranța la locul de muncă:

a) La locul de muncă păstrează curățenie și bună iluminare. Zonele și bancurile de lucru aglomerate cheamă accidentele.
b) Nu utilizați unealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.
c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ștecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ștecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecție. Nemodificarea ștecherelor și a prizelor micșorează riscul de electrocutare.
b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.
c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În caz de infiltratie cu apă, crește riscul de electrocutare.
d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurcate cresc riscul de electrocutare.
e) În cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, miçsorează riscul de electrocutare.
f) Vă recomandăm să racordați aparatul la o rețea electrică dotată cu un comutator cu curent diferențial (RCD) cu amperaj de aționare de 30mA sau mai mic.
g) în cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD mișorează riscul

de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiți atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu unelata electrică poate cauza vătămări personale grave.
c) Folosiți echipament de protecție. Purtați întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praț, pantofi cu anti-alunecare, caști sau protecție auditivă, micșorați riscul de vătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înainte de pornirea uneltei electrice îndepăratați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale uneltei electrice poate duce la vătămări corporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mențineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Tineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părul lung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.
i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Ațiunile necorespunzătoare pot provoca vătămări grave într-o fracțiune de secundă.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Utilizarea și îngrijirea uneltei electrice:

a) Nu supraîncărcați unealta electrică. Utilizați o unealtă electrică în funcție de puterea necesară muncii efectuate. Unealta electrică corectă va permite o funcționare mai bună și este sigură în cazul însărcinării, pentru care a fost proiectată.
b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu pornește sau nu se oprește este periculoasă și trebuie reparată.

c) Deconectați ștecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protectie reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alti factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în material și ușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuieșc folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
1) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.
m) Mânerele și suprafețele de prindere trebuie să fie menținute curate fără ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Reparații în garanție și postgaranție ale uneltelor dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparațiilor și utilizarea de piese originale de schimb.

ATENTIE! BORMAŞINĂ CU PERCUȚIE, avertizări referitoare la siguranță –

Siguranța personală:

a) Utilizați protecție auditivă în timpul utilizării bormașini cu percuție. Expunerea îndelungată la zgomot poate duce la pierderea auzului.

b) În timpul lucrului, când este posibil, ca unealta să nimerească cabluri electrice ascunse sau propriul cablu de alimentare, unealta electrică trebuie ținută de părțile izolate ale mânerelor.

Contactul cu cablul rețelei de alimentare aflate sub tensiune poate cauza transmiterea tensiunii pe părțile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizați instrumente adecvate de localizare a cablurilor ascunse de alimentare sau cereți ajutor de la instituțiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza apariția incendiului sau electrocutarea. Deteriorarea țevii de gaz poate cauza explozie. Perforarea conducteide apăși analizare poate cauza pagube materialesau electrocutare.

d) Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este foarte periculos. Pulberile de metal ușor se pot aprinde sau exploda.

f) Asigurați elementul prelucrat. Asigurațivă că toate elementele de fixare sunt bine strânse și verificați să nu fie prea mari distanțe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ținerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu unealta. Pierderea controlului poate cauza vătămări corporale ale operatorului.

h) Înainte de utilizare unealta trebuie pregătită corespunzător. Această unealtă produce un moment de rotație ridicat și fără o rigidizare corespunzătoare a uneltei în timpul funcționării, puteți pierde controlul, ceea ce poate provoca vătămări corporale.

i) Unealta electrică în timpul utilizării trebuie ținută cu ambele mâini de mânerul principal și suplimentar, menținând o poziție stabilă. Utilizarea uneltei electrice este mai sigură dacă este ținută cu ambele mâini.

j) Opriți imediat unealta electrică, dacă se blochează unelata folosită. Fiți pregătiți pentru vibrații puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este supraînsărcinată, sau când se îndoaie în element.

k) Deconectați imediat unealta de la rețeaua electrică în timpul pauzei, în timpul înlocuirii capetelor, întreținerii, curățirii sau reglării. Înainte de așezarea uneltei electrice pe banc, așteptați până unelata se oprește. Unelata folosită se poate bloca și duce la pierderea controlului asupra acesteia.

1) Este interzisă utilizarea uneltei electrice cu cablul electric deteriorat. Nu atingeți cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaț ștecherul din priză. Cablurile deteriorate măresc riscul de electrocutare.

m) Dacă cablul de alimentare al uneltei electrice este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare accesibil în rețeaua de service. Instrucțiuni de siguranță în cazul utilizării burghiilor lungi:

a) Nu lucrați niciodată la o viteză mai mare decât viteza maximă a burghiului. Întotdeauna începeți găurirea la viteză mică, după ce burghiul intră în contact cu piesa de prelucrat. La viteze mai mari, burghiul se poate îndoi, în cazul în care se rotește liber fără contact cu piesa de prelucrat, provocând vătămări corporale.

b) În timpul găuririi, apăsați burghiul pe piesa prelucrată în linie cu burghiul, nu apăsați prea tare burghiul. Burghiile se pot îndoi, provocând deteriorări sau pierderea controlului, ceea ce poate provoca vătămări.

DESTINATIA ŞI CONSTRUCTIA BORMAŞINII:

Bormașina cu percuție este destinată pentru găurirea cu percuție în beton, cărămidă și piatră cât și pentru lucrări ușoare de dăltuire. Poate fi folosită de asemenea pentru găurire fără percuție în lemn, metal, ceramică și plastic.

Se interzice categoric utilizarea aparatului înorice alt scop.

Bormașina cu percuție este pusă în funcțiune de un motor monofazat și este destinată pentru lucrări casnice și industriale cu intensitate medie. Nu este adecvată pentru lucrări de lungă durată în condiții grele. Este interzisă

folosirea uneltei pentru executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, așa cum a fost indicată mai sus, este interzisă și atrage după sine pierderea garanției precum și privarea de răspundere a producătorului pentru pagubele apărute în urma acestor.

Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului și mediului.

Utilizarea corespunzătoare a uneltei electrice se referă de asemenea și la întreținerea, depozitarea, transportul și reparațiile aparatului.

Unealta electrică poate fi reparată doar în punctele de service menționate de producător. Aparatele alimentate la rețea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită constructiei și proiectării, putem întâlni următoarele pericole:

• Atingerea uneltei lucru în funcțiune în timpul operării cu mâna sau îmbrăcămintea operatorului, cablul de alimentare.
• Arsurile la schimbarea uneltei de lucru. (În timpul operării unealta de lucru se încălzește foarte tare, pentru a evita arsurile la schimbarea acesteia trebuie să folosiți mănuși de protectie).
• Reculul obiectului prelucrat sau al unei părți din obiectul prelucrat.
• Îndoirea/ruperea uneltei de lucru.

■Structura

• Bormașină cu percuție - 1 buc.
• Mâner auxiliar - 1 buc.
• Limitator adâncime de găurire - 1 buc.
  • Daltă plată - 1 buc.
• Špit daltă - 1 buc.
• Burghie SDS-plus - 3 buc. (8,10,12 mm)
• Inel de cauciuc pentru strângerea prafului - 1 buc.
• Valiză transport - 1 buc.
• Instructii de folosire - 1 buc.
• Fișa de garanție - 1 buc.

■ Elementele uneltei

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucții de folosire:

1. Mâner unealtă SDS-plus
2. Protectie antipraf
3. Bucşă blocare
4. Buton fixare limitator de adâncime de găurire
5. Blocadă buton de pornire/oprire
6. Diodă indicator buton pentru pornire alimentare (verde)
7. Diodă indicator uzură perii (roşie)
8. Buton pornire/oprire

9. Buton de ajustare a turației

10. Comutator directie de rotatie

11. Comutator mod de lucru

12. Buton de eliberare blocadă comutator mod de funcționare

13. Mâner auxiliar

14. Limitator adâncime de găurire

15. Șurub de protecție mandrină cu coroană dințată*

16. Mandrină cu inel dințat*

17. Bolt de fixare SDS-plus pentru mandrină*

18. Cheie pentru mandrina cu coroana dințată*

19. Bucşă mâner*

* Accesorile prezentate în desene sau descrise în instrucțiunile de utilizare nu fac parte din dotarea standard. Asortimentul adițional complet poate fi găsit în catalogul nostru.

DATE TEHNICE:

Tensiunea de alimentare		230 V-240 V
Frecvența de alimentare		50 Hz
Puterea		1050 W
Viteza de rotire în gol _o n		0-1100 /min
Număr percuții / energie percuție		0-5100 min ^1 / 3,4 J
Mandrina de bormașină		SDS-plus
Diametrul maxim de foraj		oțel - 13 mm
		beton - 26 mm
		lemn - 40 mm
Diametru maxim burghiu montat		26 mm
Greutatea (fără accesorii)		3,4kg
Clasa echipamentului		II/☐
Protectția		IPX0
Nivelul presiunii acustice (LpA)		91,8 dB(A)
Nivelul puterii acustice (LwA)		102,8 dB(A)
Nivelul de vibrare conform normie:		EN 62841
- Turație percuție în beton a_h HD	mâner principal	15,810 m/s ^2
	mâner suplimentar	14,092 m/s ^2
- dăltuire a_h cheq	mâner principal	15,668 m/s ^2
	mâner suplimentar	13,090 m/s ^2
- incertitudine		1,5 m/s ^2

Nivelul menționat de vibrații este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum și dacă nu va fi întreținut corespunzător, nivelul de vibrații ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibrații pe toată durata timpului de funcționare.

Trebuie să introduceti mijloace adiționale de siguranță, care au scopul de a proteja operatorul de efectele de expunere la vibrații, de ex.: Întreținere aparat electric și instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operațiilor de muncă.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate.

Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

ÎNAINTE DE UTILIZARE:

1. Asigurați-vă că sursa de alimentare are parametrii corespunzători parametrilor bormașinii cu percuție indicați pe plăcuța nominală.

2. Asigurați-vă că butonul de pornire/oprire (8) bormașină cu percuție este în poziția oprită și că blocada butonului de pornire/oprire (5) nu este apăsată. Nu așezați bormașina cu percuție în funcțiune atunci când blocada este apăsată. Pentru a debloca butonul de blocare apăsați butonul de pornire/oprire (8).

3. Pentru a monta mânerul auxiliar (13) prindeți clema mânerului pe mandrină și blocați prin strângere în direcția acelor de ceas.

Pentru a avea o poziție de lucru stabilă și neobositoare, puteți roti mânerul auxiliar. După ce ați strâns mânerul în direcția opusă direcției acelor de ceas, trebuie să rotiți mânerul auxiliar la poziția dorită și să strângeti din nou mânerul pentru a-l fixa.

Apăsați butonul de fixare (4) introduceți limitatorul de adâncime (14) în orificiul mânerului auxiliar și blocați-l prin eliberarea butonului de fixare. Şanțurile de pe limitatorul de adâncime trebuie să fie vizibile din partea de sus.

1. În cazul în care folositi un prelungitor trebuie să vă asigurați că parametrii acestuia, secțiunile conductorilor, corespund parametrilor bormașinii cu percuție. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfășurat în întregime.

ÎN TIMPUL LUCRULUI:

■ Reglarea adâncimii de găurire (des. B)

Cu limitatorul de adâncime (14) puteți regla adâncimea dorită de găurire a burghiului în materialul X. Pentru a face acest lucru trebuie să:

• Introduceți bolțul uneltei de lucru SDS-plus în mandrină (1) și să apăsați până ce simțiți rezistență. În caz contrar datorită mobilității uneltei SDS-plus puteți stabili adâncimea necorespunzătoare de găurire;
• Să apăsați butonul de fixare a limitatorului de găurire (4) și să scoateți limitatorul într-atât încât distanța dintre capătul burghiului și capătul limitatorului să fie egală cu adâncimea de găurire dorită X;
• Să blocați limitatorul prin eliberarea butonului de fixare.

■ Selectare burghiu

Pentru găurirea cu percuție în beton, cărămidă, piatră și pentru prelucrarea cu dalta aveți nevoie de uneltele SDS-plus, pe care trebuie să le introducți în mandrină SDS-plus (1).

Pentru a face găuri în oțel sau lemn trebuie să folosiți unelte fără SDS-plus (de ex. burghie cu formă cilindrică). Pentru aceste unelte aveți nevoie de mandrine cu prindere rapidă sau cu coroană dințată.

INDICATIE: Nu folosiți unelte fără SDS-plus pentru găurire cu percuție sau pentru prelucrarea cu daltă! Uneltele fără SDS-plus și mandrina acestora se vor deteriora la găurirea cu percuție sau la prelucrarea cu daltă.

■ Montarea mandrinei cu coroană dințată (des. C)

• Înfiletați bolțul de prindere SDS-plus (17) în mandrina cu coroană dințată (16).
• Asigurati mandrina cu coroană dințată (16) cușurubul de asigurare (15).

ATENTIE: Trebuie să aveți în vedere că şurubul de asigurare are filet cu direcție în stânga.

• Curățați capătul bolțului de montare și ungeți-l puțin.
• Deplasați bucșa de blocare (3) spre spate și țineți. Rotiți mandrina și introducți bolțul de montare în mânerul uneltei SDS-plus (1). Dați drumul la bucșa de blocare.
• Verificați dacă mandrina este blocată, pentru a face acest lucru trageți de mandrina cu coroana dințată.

■ Demontarea mandrinei cu coroană dințată (des.D)

• Trageți manșonul de blocare (3) în spate și scoateți mandrina cu coroană dințată (16).
• După ce ați demontat trebuie să aveți grijă ca mandrina cu coroană dințată (16) să nu se murdărească. În cazul în care este necesar trebuie să ungeți puțin dinții garniturii de colectare.

■ Schimbare unelte

Cu ajutorul mânerului uneltei SDS-plus puteți schimba ușor și comod să schimbați unealta de lucru fără a folosi alte unelte.

Datorită proprietăților sistemice unealta de lucru SDS-plus are libertate de mișcare. De aceea la mișcare în gol are loc aceasta se mișcă. Acest lucru nu are niciun impact asupra exactității orificiului de găurit, deoarece burghiul se centrează automat în timpul efectuării găurii.

Protectția antipraf (2) protejează într-o măsură mică intrarea prafului în mandrină în timpul lucrului. Trebuie să aveți grijă în timpul montajului să nu deteriorați protectția antipraf (2).

Protecția antipraf deteriorată trebuie înlocuită imediat. Vă recomandăm să comandați efectuarea acestei operații în punctul de service.

■ Introducerea uneltei de lucru SDS-plus

• Capătul uneltei montate trebuie să fie curățat și uns puțin.
• Deplasați bucșa de închidere (3) spre spate și țineți. Echipamentul trebuie introdus în mânerul pentru unelte și înfiletați până ce intră până la capăt. Dați drumul la bucșa de închidere.
• Blocarea trebuie controlată prin tragere de unealtă.

ATENTIE: Imediat după ce ați terminat de lucrat uneltele de lucru pot fi fierbinți. Trebuie să evitați contactul direct cu acestea și să folosiți mănuși de protecție corespunzătoare.

• Împingetispre spate manşonul de blocare (3) și extragetii accesoriiul.
• Uneltele de lucru trebuie curățate după ce le scoateți.

■ Introducerea de unelte delucru fără SDS-plus (des.E)

• Aşezati mandrina cu coroană dințată (16).
• Deschideți mandrina cu coroană dințată (16) prin învârtirea manșonului (19) atât încât să fie posibilă introducerea uneltei de lucru. Introduceți unealta de lucru.
• Introduceti cheia (18) în orificiile corespunzătoare din mandrina cu coroană dințată (16) și imobilizați uniform unealta de lucru.
• Setați comutatorul (11) la simbolul «Găurire»- i.

■ Scoaterea uneltei de lucru fără SDS-plus

ATENTIE: Imediat după ce ați terminat de lucrat uneltele de lucru pot fi fierbinți. Trebuie să evitați contactul direct cu acestea și să folosiți mănuși de protectie corespunzătoare.

- Folositi cheia pentru mandrină (18) învârtiți manşonul mandrinei cu

coroană dințată (16) în direcția acelor de ceas până ce veți putea scoate unealta de lucru.

- Uneltele de lucru trebuie curățate după ce le scoateți.

■ Schimbarea modului de lucru

ATENTIE: Schimbarea modului de lucru poate fi efectuată doar atunci când unealta electrică este oprită! În caz contrar puteți strica unealta electrică.

Folosiți comutatorul modului de lucru (11) pentru a selecta modul de lucru al uneltei electrice.

Pentru a schimba modul de lucru trebuie să apăsați butonul de eliberare a blocadei (12) și să mutați comutatorul modului de lucru la poziția dorită

până ce auziți că blocada sare.

Găurire (des. 1):

Setați comutatorul (11) la simbolul

Găurire cu percutie (des.2):

Setați comutatorul (11) la simbolul-Ti

Dăltuire (blocadă rotatie) (des.3):

Setați comutatorul (11) la simbolul T

La poziția «Dăltuire» în momentul în care porniți aparatul, numărul de loviri crește automat; datorită acestui lucru unealta funcționează cu putere sporită.

Schimbare poziție daltă (des.4):

Introduceți dalta în mandrina pentru unelte.

Comutatorul modului de lucru (11) trebuie rotit la poziția -T

Rotiți mandrina pentru unelte și așezați dalta în poziția dorită de lucru.

Comutatorul modului de lucru (11) trebuie așezat la poziția «Dăltuire». Astfel veți bloca mânerul uneltei la poziția dorită.

În timpul dăltuirii comutatorul modului de lucru (11) trebuie să rămână mereu la poziția «Dăltuire».

■ Setarea direcției de rotație

Folosiți comutatorul direcției de rotație (10) pentru a schimba direcția de rotație a uneltei electrice.

Acest lucru este imposibil dacă butonul de pornire/oprire (8) este apăsat.

ATENTIE: Nu schimbați niciodată direcția de rotație atunci când mandrina este în mișcare. În caz contrar unealta electrică se poate strica.

Rotație în dreapta: Setați comutatorul direcției de rotație (10) până ce simțiți rezistență la poziția dorită indicată cu simbolul

Rotație în stânga: Setați comutatorul direcției de rotație (10) până ce simțiți rezistență la poziția dorită indicată cu simbolul

■ Pornire/Oprire

Pentru a porni unealta electrică apăsați întrerupătorul (8) și ținați-l apăsat.

Pentru a bloca întrerupătorul în poziția pornită apăsați blocada întrerupătorului (5).

Pentru a opri unealta electricăm întrerupătorul (8) trebuie eliberat, sau când este blocat cu blocada (5), apăsați-l scurt și apoi eliberați-l.

■ Ajustarea turației / numărului de percuții

Dacă apăsați mai puternic sau mai slab pe butonul de pornire/oprire (8) puteți seta direct viteza de turație/numărul de percuții.

Dacă apăsați slab pe butonul de pornire/oprire (8) veți avea o viteză mică de rotație/număr de percuții mic.

Dacă apăsați mai tare pe buton viteza de rotație/numărul de percuții va fi mai mare.

■ Setarea turației / numărului de percuții

Folosiți butonul de ajustare a turației (9) pentru a seta turația dorită / numărul de percuții. Puteți face acest lucru de asemenea și în timpul lucrului.

Turația necesară depinde de materialul prelucrat și de condițiile de muncă și poate fi stabilită printr-o probă practică.

INDICATII REFERITOARE LA UTILIZARE:

• După o utilizare îndelungată cu viteză mică de rotire, porniți unealta electrică în gol pentru răcire timp de aproximativ 3 minute la viteza maximă.
• Pentru a fora găuri în plăcile ceramice, mutați comutatorul tipului de lucru (11) în poziția «foraj». După executarea găurilor, mutați comutatorul în poziția «foraj cu rotepercuție» și continuați cu rotopercuție.
• La executarea în beton, piatră și zid, trebuiesc folosite burghie din aliaj solid.
• Atunci când forați în tavan pentru a vă proteja împotriva prafului trebuie să folosiți un inel de cauciuc pentru colectarea de praf, care trebuie aplicat pe burghiu.
• La forajul în metal, utilizati doar burghie ascuțite pentru metal.

■ Cuplajul de siguranță cu fricțiune

În cazul în care unealta folosită s-a blocat atunci turația de pe axul bormașinii cu percuție este întreruptă. Unealta electrică trebuie menținută curată și datorită forțelor ce apar trebuie să o țineți puternic cu ambele mâini și să aveți o poziție sigură de lucru.

În cazul în care unealta electrică s-a blocat trebuie să o opriți și să scoateți unealta de lucru. Atunci când porniți bormașina cu percuție blocată apare un cuplaj de recul puternic.

■ Indicatoare cu diodă

Indicatorul verde cu diodă pentru alimentare (6) se aprinde atunci când aparatul este cuplat la rețea. În cazul în care indicatorul se aprinde, dar aparatul nu pornește, se poate întâmpla ca periile de cărbune să fie uzate, sau ca motorul ori circuitul electric să fie deteriorate.

În cazul în care indicatorul de pornire alimentare (6) nu se aprinde și aparatul nu se pornește, butonul de pornire/oprire sau cablul de alimentare pot fi deteriorate.

Indicatorul roșu cu diodă pentru gradul de uzură al periilor (7) se aprinde atunci când periile de cărbune sunt aproape uzate și indică faptul că aparatul are nevoie de operații de întreținere. După aproape 8 ore de funcționare motorul se oprește automat.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta nu necesită o întreținere specială. Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuieșc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

Piesele externe din plastic pot fi curățate doar cu o pânză umedă și cu un detergent delicat.

ATENTIE: Nu folositi NICIODATAă substanțe diluante.

După forajul în beton, praful apărut trebuie îndepărtat cu ajutorul aerului comprimat de pe orificiile de ventilare și mâner. Împiedică deteriorarea lagărelor și îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

TRANSPORT:

Bormașina cu percuție poate fi transportată și depozitată în valiza de transport, care o protejează de umiditate, intrarea prafului și a obiectelor de dimensiuni mici și de aceea trebuie să acoperiți orificiile de ventilație. Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECTIUNI TIPICE ŞI İNDEPÄRTAREA ACESTORA:

Bormașina cu percuție nu funcționează:

- Controlați dacă cablul de alimentare este conectat corect sau controlați siguranțele.

Bormașină cu percuție «se oprește» sau scoate scântei:

- Controlați și înlocuiti periile de carbon.

ATENTIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric autorizat.

- Dacă unealta electrică nu funcționează, chiar dacă este conectată la alimentare, trebuie trimisă la un service autorizat pe adresa indicată în fișa de garanție.

PRODUCĂTOR:

PROFIX Sp. z o.o.,

str. Marywilska 34, 03-228 Varşovia, POLONIA

PROTECTIA MEDIULUI ÎNCONJURĂTOR:

ATENTIE: Simbolul prezentat înseamnă interdiția de a amplasa aparatul uzat împreună cu alte deșeuri (sub amenințarea unei amenzi). Componentele periculoase aflate în aparatura electrică și electronică influențează negativ

mediul natural și sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea și refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât și în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicațiile imaginilor de pe tabelul nominal și de pe etichetele informative:

«Înainte de cuplare și de a începe operarea trebuie să citiți prezenta instrucțiune»

- «Folositi intotdeauna ochelari de protectie»

- «Folosiți mijloace de protectie auditivă»

- «Întotdeauna utilizează masca de praf»

Politica firmei PROFIX este aceea de perfectionare continuă a produselor sale și de aceea firma își rezervă dreptul de modificare a specificației produsului fără înștiințarea anterioară. Imaginile indicate în instrucțiunile de utilizare sunt doar exemple și se pot diferi puțin de aspectul real al dispozitivului achiziționat.

Prezenta instrucțiune este protejată prin dreptul de autor. Copierea/înmulțirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.
