Typ produktu	Wiertarka udarowa (Młotowiertarka)
Marka	Tryton
Model	TMM1050K
Pobór mocy	1050 W
Napięcie	230-240 V
Częstotliwość	50 Hz
Prędkość obrotowa bez obciążenia	0-1100 min⁻¹
Częstotliwość udarów	0-5100 bpm
Energia udaru	3.4 J
Typ uchwytu	SDS-plus
Maks. średnica wiercenia (stal)	13 mm
Maks. średnica wiercenia (beton)	26 mm
Maks. średnica wiercenia (drewno)	40 mm
Waga (bez akcesoriów)	3.4 kg
Poziom ciśnienia akustycznego	91.8 dB(A)
Poziom mocy akustycznej	102.8 dB(A)
Poziom drgań (wiercenie udarowe, uchwyt główny)	15.810 m/s²
Klasa sprzętu	II (Podwójnie izolowany)
Stopień ochrony IP	IPX0
Tryby pracy	Wiercenie, wiercenie udarowe, dłutowanie
Regulacja prędkości	Tak (płynna regulacja spustem)
Kierunek obrotów	Prawo/lewo (przełączane)
Ogranicznik głębokości	Tak, regulowany
Sprzęgło przeciążeniowe	Tak (sprzęgło bezpieczeństwa)
Dołączone akcesoria	Uchwyt boczny, ogranicznik głębokości, dłuto płaskie, dłuto szpiczaste, 3 wiertła SDS-plus (8,10,12 mm), gumowy pierścień przeciwpyłowy, walizka transportowa

Często zadawane pytania - TMM1050K Tryton

Jak zmienić tryb wiercenia w moim TMM1050K?

Aby zmienić tryb pracy, najpierw upewnij się, że wiertarka jest wyłączona. Naciśnij przycisk zwalniający (12) na przełączniku wyboru trybu (11) i obróć go do żądanej pozycji: 'Wiercenie bez udaru' (symbol wiertła), 'Wiercenie udarowe' (symbol młotka) lub 'Dłutowanie' (symbol dłuta). Zwolnij przycisk, aby zablokować pozycję.

Jak zamontować wiertło SDS-plus?

Oczyść chwyt wiertła i nałóż cienką warstwę smaru. Odciągnij tuleję blokującą (3) na uchwycie, włóż wiertło do uchwytu SDS-plus (1), obracając je, aż zaskoczy. Zwolnij tuleję i pociągnij za wiertło, aby upewnić się, że jest zamocowane.

Jak używać ogranicznika głębokości?

Włóż pręt ogranicznika głębokości (14) do otworu w uchwycie bocznym (13). Naciśnij przycisk blokowania (4), przesuń pręt, aby ustawić żądaną głębokość wiercenia (odległość między końcówką wiertła a końcówką pręta), a następnie zwolnij przycisk, aby zablokować.

Jakie środki ostrożności powinienem podjąć podczas używania tej młotowiertarki?

Zawsze noś ochronniki słuchu i okulary ochronne. Trzymaj wiertarkę za izolowane powierzchnie, aby uniknąć porażenia prądem w przypadku wiercenia w ukryte przewody elektryczne. Używaj uchwytu bocznego dla lepszej kontroli. Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Odłącz wiertarkę przed wymianą wierteł lub regulacją.

Jak wymienić szczotki węglowe?

Szczotki węglowe powinny być wymieniane przez wykwalifikowanego elektryka. Gdy zaświeci się czerwona dioda LED (7), oznacza to, że szczotki są prawie zużyte. Po około 8 godzinach dalszego użytkowania silnik wyłączy się. Oddaj wiertarkę do autoryzowanego serwisu w celu wymiany.

Co oznacza czerwony wskaźnik LED?

Czerwona dioda LED (7) wskazuje, że szczotki węglowe zbliżają się do końca swojej żywotności. Wiertarka będzie działać jeszcze przez około 8 godzin, zanim silnik automatycznie się zatrzyma. Zleć wymianę szczotek w serwisie.

Czy mogę używać standardowych wierteł z tą wiertarką?

Tak, ale potrzebujesz uchwytu kluczykowego z adapterem SDS-plus (sprzedawany osobno). Najpierw zainstaluj adapter w uchwycie SDS-plus, a następnie zamontuj uchwyt kluczykowy. Standardowe wiertła mogą być używane tylko w trybie wiercenia bez udaru, aby uniknąć uszkodzenia uchwytu.

Dlaczego moja wiertarka nagle zatrzymuje się podczas pracy?

Jest to prawdopodobnie spowodowane zadziałaniem sprzęgła przeciążeniowego, gdy wiertło się zakleszczy lub wiertarka jest przeciążona. Natychmiast wyłącz wiertarkę, uwolnij wiertło, a następnie uruchom ponownie. Jeśli problem będzie się powtarzał, sprawdź szczotki węglowe lub oddaj narzędzie do serwisu.

Jak czyścić i konserwować młotowiertarkę?

Czyść zewnętrzne powierzchnie wilgotną szmatką i delikatnym mydłem. Nigdy nie używaj rozpuszczalników. Po wierceniu w zapylonym środowisku przedmuchaj sprężonym powietrzem otwory wentylacyjne i uchwyt, aby usunąć kurz. Przechowuj w suchym, wolnym od kurzu miejscu, najlepiej w walizce transportowej.

Jaka jest maksymalna zdolność wiercenia w betonie?

Maksymalna średnica wiercenia w betonie wynosi 26 mm przy użyciu wierteł SDS-plus w trybie wiercenia udarowego. W stali wynosi 13 mm, a w drewnie 40 mm.

INSTRUKCJA OBSŁUGI TMM1050K Tryton

Instrukcja obsługi oryginalna

MŁOTOWIERTARKA 9

RU

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem Ⓜ wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.
c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
d) Nie należy nadwereżać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
e) W przypadku, gdy elektronarzędzie używa się na wolnym

powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.
g) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.
d) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.
e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
f) Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.
g) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwół, aby umiejętności uzyskane dzięki częstemu korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia. Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwiai pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie sto sować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.

1) Transportowanie elektronarzędzia powinno odbywać się w opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozwalają na bezpieczne trzymanie i kontrolę narzędzia w nieoczekiwanych sytuacjach.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OSTRZEŻENIE! , ostrzeżenia dotyczące MŁOTOWIERTARKA bezpieczeństwa

Bezpieczeństwo osobiste:

a) Podczas pracy należy stosować środki ochrony słuchu. Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami znajdującym się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest powoduje chorobę nowotworową.

e) Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobiste obrażenia operatora.

h) Przed użyciem należy odpowiednio przygotować narzędzie. To narzędzie wytwarza wysoki wyjściowy moment obrotowy i bez odpowiedniego usztywnienia narzędzia podczas pracy może dojść do utraty kontroli, co może spowodować obrażenia ciała.

i) Elektronarzędzie podczas pracy należy mocno trzymać oburącz i dbać o stabilną pozycję. Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach.

j) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

k) Należy odłącać maszynę od sieci elektrycznej podczas przerwy w pracy, podczas wymiany nasadek, remontu, czyszczenia lub regulacji. Przed odłożeniem elektro-narzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

1) Nie wolno używać elektronarzędzia z uszkodzonym przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

m) Jeżeli przewód nieodłączalny zasilający elektronarzędzie jest uszkodzony, to musi zostać zastąpiony przewodem nieodłączalnym dostępnym w sieci serwisu.

Instrukcje bezpieczeństwa podczas używania długich wiertel:

a) Nigdy nie pracuj z większą prędkością niż maksymalna prędkość obrotowa wiertła. Zawsze rozpoczynaj wiercenie z małą prędkością i po zetknięciu wiertła z przedmiotem obrabianym.

Przy wyższych prędkościach, wiertło może się wyginać, jeśli obraca się swobodnie bez kontaktu z przedmiotem obrabianym, powodując obrażenia ciała.

b) Podczas wiercenia dociskaj wiertło do przedmiotu obrabianego w jednej linii z wiertłem, nie należy zbyt mocno dociskać wiertła. Wiertła mogą się wyginać, powodując uszkodzenie lub utratę kontroli, co może spowodować obrażenia ciała.

PRZEZNACZENIE I BUDOWA MŁOTOWIERTARKI:

Młotowiertarka jest przeznaczona do wiercenia udarowego otworów w betonie, cegle i kamieniu oraz do lżejszych prac związanych z długowaniem. Stosować ją można również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym.

Kategoriacznie wyklucza się wykorzystanie urządzenia do wszelkich innych celów.

Młotowiertarka jest napędzana silnikiem jednofazowym i przeznacza się do robot domowych i przemysłowych o przeciętnej intensywności. Nie nadaje się do długotrwałych robót w ciężkich warunkach. Nie wolno wykorzystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne zprzeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowie-dzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw.

Elektronarzędzie może być naprawiane wyłącznie w punktach serwisowych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione.

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:

- Dotknięcie obracającego się narzędzia roboczego w trakcie pracy ręką lub ubraniem operatora, przewodem zasilającym;

- Oparzenie przy wymianie narzędzia roboczego. (Podczas pracy narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);

- Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego;

- Skrzywienie/złamanie narzędzia roboczego.

Kompletacja

• Młotowiertarka - 1 szt.
• 1 szt.Rękojeść pomocnicza
• wiercenia - 1 szt.Ogranicznik głębokości

• Dłuto płaskie - 1 szt.

• Szpicak - 1 szt.
  • Wiertła SDS-plus - 3 szt. (8, 10, 12 mm)

• Pierścień gumowy do zbierania pyłu - 1 szt.
• Kufer transportowy - 1 szt.
• Instrukcja obsługi - 1 szt.
• Karta gwarancyjna - 1 szt.

■Elementy urządzenia

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronie 2 instrukcji obsługi:

1. Uchwyt narzędzia SDS-plus
2. Ostona przeciwpyłowa
3. Tuleja zaryglowania
4. Przycisk mocowania ogranicznika głębokości wiercenia
5. Blokada włącznika
6. Diodowy wskaźnik włączania zasilania (zielony)
7. Diodowy wskaźnik zużycia szczotek (czerwony)
8. Włącznik
9. Pokrętło regulacji prędkości obrotowej
10. Przełącznik kierunku obrotów
11. Przełącznik trybu pracy
12. Przycisk zwalniający blokadę przełącznika trybu pracy
13. Rękojeść pomocnicza
14. Ogranicznik głębokości wiercenia
15. Śruba zabezpieczająca uchwyt wiertarski z wieńcem zębatym*
16. Uchwyt wiertarski z wieńcem zębatym*
17. Trzpień mocujący SDS-plus do uchwytu wiertarskiego*
18. Klucz do uchwytu wiertarskiego z wieńcem zębatym*
19. Tuleja uchwytu*

* Przedstawiony na rysunkach lub opisany w instrukcji obsługi osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu.

DANE TECHNICZNE:

Napięcie zasilania		230 V-240 V
Częstotliwość zasilania		50 Hz
Moc pobierana		1050 W
Prędkośbolązniaria	0	0-1100 /min
Liczba udarów / energia udaru		0-5100 min ^1 / 3,4 J
Uchwyt wiertarski		SDS-plus
Maksymalna średnica wiercenia		stal - 13 mm
		beton - 26 mm
		drewno - 40 mm
Maks. średnica mocowanego w uchwycie wiertła		26 mm
Masa (bez akcesoriów)		3,4 kg
Klasa narzędzia		II/☐
Stopień ochrony		IPX0
Poziom ciśnienia akustycznego LpA		91,8 dB(A)
Poziom mocy akustycznej LwA		102,8 dB(A)
Poziom wibracji wg normy:		EN 62841
- wiercenie młotka w betonie a_hHD	uchwyt główny	15,810 m/s ^2
	uchwyt pomocniczy	14,092 m/s ^2
- długowanie a_hcheq	uchwyt główny	15,668 m/s ^2
	uchwyt pomocniczy	13,090 m/s ^2
- tolerancja pomiaru		1,5 m/s ^2

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym.

Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibracje i emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu.

Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom młotowiertarki podanym na tabliczce znamionowej.
2. Upewnić się że włącznik (8) młotowiertarki jest w pozycji wyłączenia i blokada włącznika (5) jest zwolniona. Nie wolno odkładać pracującej młotowiertarki gdy blokada jest włączona. Wyłączenie blokady następuje przez ponowne wciśnięcie włącznika (8).
3. Rękojeść (13) mocuje się przekładając obejmę rękojeści pomocnicza przez uchwyt wiertarski i blokuje przez dokręcenie rączką w kierunku zgodnym z ruchem wskazówek zegara.

Aby móc zajć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić rękojeść pomocniczą. Po przekręceniu rączki w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy wychylić rękojeść pomocniczą na żądaną pozycję i ponownie dokręcić rączkę celem ostatecznego jej zamocowania.

Naciskając przycisk mocowania (4) należy wsunąć ogranicznik głębokości wiercenia (14) w otwór w rękojeści pomocniczej i zablokować przez zwolnienie przycisku mocowania. Rowki na ograniczniku głębokości wiercenia powinny być widoczne od góry.

1. W przypadku pracy z przedłużaczem należy upewnić się że parametry przedłużacza, przekroje przewodów, odpowiadają parametrom młotowiertarki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

W TRAKCIE PRACY:

■ Ustawianie głębokości wiercenia (rys. B)

Ogranicznikiem głębokości wiercenia (14) można ustawić pożądaną wielkość zagłębienia wiertła w materiał X. Dla tego należy:

- włożyć trzpień narzędzia roboczego SDS-plus do uchwytu (1) i osadzić go do oporu. W przeciwnym razie ruchomość narzędzia SDS-plus

może spowodować nieprawidłowe ustawienie głębokości wiercenia;

• wcisnąć przycisk mocowania ogranicznika głębokości wiercenia (4) i wyciągnąć ogranicznik na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożadaną głębokość wiercenia X;
• zablokować, zwalniając nacisk na ogranicznik przycisk mocowania.

■ Dobór wiertła

Do wiercenia udarowego w betonie, cegle, kamieniu i obróbki przecinakiem potrzebne są narzędzia SDS-plus, które wkłada się do uchwytu wiertarskiego SDS-plus (1).

W celu wiercenia w stali lub drewnie używa się narzędzi bez SDS-plus (np. wiertła z trzpniem cylindrycznym). Dla tych narzędzi potrzebne są uchwyty wiertarskie szybkozaciskowe lub z wieńcem zębatym.

WSKAZÓWKA: Nie należy używać narzędzi bez SDS-plus do wiercenia udarowego lub obróbki przecinakiem! Narzędzia bez SDS-plus i ich uchwyt wiertarski zostaną przy wiercensiu udarowym lub obróbce przecinakiem uszkodzone.

■ Montaż uchwytu wiertarskiego z wieńcem zębatym (rys. C)

• Wkręcić trzpień mocujący SDS-plus (17) do uchwytu wiertarskiego z wieńcem zębatym (16).
• Zabezpieczyć uchwyt wiertarski z wieńcem zębatym (16) za pomocą śruby zabezpieczającej (15).
  UWAGA: Należy pamiętać, ze śruba zabezpieczająca ma gwint lewoskrętny.
• Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować.
• Przesunąć tuleję zaryglowania (3) maksymalnie do tyłu i przytrzymać w tej pozycji. Obracając uchwyt wiertarski wsunąć trzpień mocujący do uchwytu narzędziowego SDS-plus (1). Zwolnić tuleję zaryglowania.
• Sprawdzić zaryglowanie przez pociągnięcie za uchwyt wiertarski z wieńcem zębatym.

■ Demontaż uchwytu wiertarskiego z wieńcem zębatym (rys.D)

• Przesunąć tulejkę ryglującą (3) do tyłu i zdjąć uchwyt wiertarski z wieńcem zębatym (16).
• Po zdemontowaniu należy chronić wymienny uchwyt wiertarski z wieńcem zębatym (16) przed zabrudzeniem. W razie potrzeby należy lekko nasmarować Uzbekienie zabieraka.

■ Wymiana narzędzi

Za pomocą uchwytu narzędzia SDS-plus można łatwo i wygodnie wymienić narzędzie robocze bez używania dodatkowych narzędzi.

Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Ostona przeciwpyłowa (2) zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędzi podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpyłowej (2).

Uszkodzoną osłone przeciwpyłową należy natychmiast wymienić.

Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

■ Wkładanie narzędzia roboczego SDS-plus

- Końcówkę montowanego narzędzia należy oczyścić i lekko

nasmarować smarem litowym.

• Przesunąć tuleję zaryglowania (3) dotylu i przytrzymać. Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcząc nim aż do momentu, gdy wejdzie ono do oporu. Puścić tuleję zaryglowania.
• Zaryglowanie należy skontrolować przez pociągnięcie narzędzia.

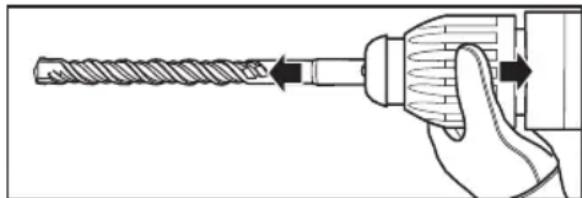

■ Wyjmowanie narzędzia roboczego SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

• Przesunąć tuleję zaryglowania (3) do tyłu i wyjąc narzędzie.
• Narzędzia robocze po wyjęciu należy oczyścić.

■ Wkładanie narzędzi roboczych bez SDS-plus (rys.E)

• Założyć uchwyt wiertarski z wieńcem zębatym (16).
• Otworzyć uchwyt wiertarski z wieńcem zębatym (16) obracające tuleję (19) na tyle, aż możliwe będzie włożenie narzędzia roboczego. Włożyć narzędzie robocze.
• Włożyć klucz (18) w odpowiednie otwory uchwytu wiertarskiego z wieńcem zębatym (16) i unieruchomić równomiernie narzędzie robocze.
• Przestawić przełącznik (11) na symbol «Wiercenie» - i.

■ Wyjmowanie narzędzia roboczego bez SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

• Za pomocą klucza do uchwytu wiertarskiego (18) obracać tuleję uchwytu wiertarskiego z wieńcem zębatym (16) w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.
• Narzędzia robocze po wyjęciu należy oczyścić.

■ Przełączanie trybu pracy

UWAGA: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłączone! W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Za pomocą przełącznika trybu pracy (11) można wybrać tryb pracy elektronarzędzia.

Aby zmienić tryb pracy należy wcisnąć przycisk zwalniający blokadę (12) i przestawić przełącznik trybu pracy na żądaną pozycję, aż do słyszalnego zaskoczenia zapadki.

Wiercenie (rys.1):

Przestawić przełącznik (11) na symbol

Wiercenie z udarem (rys.2):

Przestawić przełącznik (11) na symbol-

Dłutowanie (blokada obrotów) (rys.3):

Przestawić przełącznik (11) na symbol - T W pozycji «Dłutowanie» w momencie włączenia urządzenia ilość uderzeń zostaje automatycznie zwiększona; dzięki temu podczas długowania narzędzie pracuje ze zwiększoną mocą.

Zmiana położenia dłuta (rys.4):

Włożyć dłuto do uchwytu narzędziowego. Przełącznik trybu pracy (11) obrócić w położenie -

Obrócić uchwyt narzędziowy ustawiając dłuto w zadanej pozycji roboczej.

Przełącznik trybu pracy (11) ustawić w położeniu «Dłutowanie». W ten sposób uchwyt narzędziowy zostaje w swoim położeniu zablokowany. Przełącznik trybu pracy (11) w czasie długowania musi zawsze pozostawać w pozycji «Długowanie».

■ Nastawienie kierunku obrotów

Przełącznikiem kierunku obrotów (10) można zmienić kierunek obrotów elektronarzędzia.

Przy wciśniętym włączniku (8) jest to jednak niemożliwe.

UWAGA: Nigdy nie przełączać kierunku obrotów gdy uchwyt wiertarski jest w ruchu. W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Bieg w prawo: Przestawić przełącznik kierunku obrotów (10) do oporu do odpowiedniej pozycji, wskazanej symbolem

Bieg w lewo: Przestawić przełącznik kierunku obrotów (10) do oporu do odpowiedniej pozycji, wskazanej symbolem

■ Włączanie/wyłączanie

W celu włączenia elektronarzędzia należy nacisnąć włącznik (8) i trzymać wciśnięty.

Aby zablokować włącznik w pozycji włączonej należy wcisnąć blokadę włącznika (5).

W celu wyłączenia elektronarzędzia, należy włącznik (8) zwolnić, lub gdy jest on unieruchomiony przyciskiem blokady (5), nacisnąć go krótko i następnie zwolnić.

■ Regulowanie prędkości obrotowej/ilości udarów

Przez zwiększenie lub zmniejszenie nacisku na włącznik (8) można prędkość obrotową/ilość udarów nastawić bezstopniowo.

Lekki nacisk na włącznik (8) powoduje małą prędkość obrotową/ ilość udarów.

Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów.

■ Nastawianie prędkości obrotowej / ilości udarów

Pokrętem regulacji prędkości obrotowej (9) można nastawić wymaganą prędkość obrotową/ilość udarów. Można to zrobić również podczas pracy.

Wymagana prędkość obrotowa zależna jest od obrabianego materiału i warunków pracy i można ją ustalić przeprowadzając próbę praktyczną.

WSKAZÓWKI DOTYCZĄCE PRACY:

- Po trwającej dłużej pracy z małą prędkością obrotową należy

uruchomić elektronarzędzie w celu ochłodzenia przez ok. 3 minuty przy maksymalnej prędkości obrotowej bez obciążenia.

• Aby wiercić otwory w płytkach ceramicznych należy przestawić przełącznik (11) w położenie «wiercenie». Po trybu pracy przewierceniu otworu w płytce ceramicznej należy przestawić przełącznik w położenie «wiercenie z udarem» i pracować trybu pracy dalej z udarem.
• Przy pracach w betonie, kamieniu i murze należy używać wiertła ze stopu twardego.
• Przy wiercenu otworów w suficie dla zabezpieczenia przed opadającym pyłem należy używać pierścienia gumowego do zbierania pyłu, który zakłada się na wiertło.
• Do wiercenia w metalu należy używać tylko ostrych wierteł do metalu.

■ Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona młotowiertarki zostaje przerwany. Elektro-narzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.

W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania zablokowanej młotowiertarki powstają momenty silnego odrzutu.

■ Wskaźniki biodowe

Zielony diodowy wskaźnik włączania zasilania (6) zapala się, kiedy urządzenie jest podłączone do sieci. Jeżeli wskaźnik zapali się, ale urządzenie nie zostanie uruchomione, szczoteczki węglowe mogą być zużyte, albo obwód elektryczny lub silnik mogą być uszkodzone.

Jeżeli wskaźnik włączania zasilania (6) nie zapali się i urządzenie nie zostanie uruchomione, włącznik lub przewód zasilania mogą być uszkodzone.

Czerwony diodowy wskaźnik zużycia szczotek (7) zapala się, kiedy szczoteczki węglowe są bliskie zużycia, pokazując, że urządzenie wymaga obsługi. Po około 8 godzinach pracy silnik wyłączy się automatycznie.

PRZECHOWYWANIE I KONSERWACJA:

Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

Zewnętrzne plastikowe części mogą być oczyszczone za pomocą wilgotnej tkaniny i delikatnego czyszczącego środka.

UWAGA: NIGDY nie należy wykorzystywać środków rozpuszczających.

Po wierceniu w betonie, w środowisku silnie pyłączym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu wiertarskiego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

TRANSPORT:

Młotowiertarkę transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy urządzenia mogą uszkodzić silnik.

TYPOWE USTERKI I ICH USUWANIE:

Młotowiertarka nie działa:

- Sprawdzić czy przewód zasilający jest prawidłowo podłączony oraz skontrolować bezpieczniki.

Młotowiertarka «przerywa» lub iskrzy:

• Sprawdzić i w razie potrzeby wymienić szczotki węglowe.
  UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.
• Jeżeli elektronarzędzie nie działa, pomimo że jest zasilane napięciem, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

PRODUCENT:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają

negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych:

«Przed uruchomieniem należy przeczytać instrukcję obsługi»

- «Zawsze stosować okulary ochronne»

- «Stosować środki ochrony słuchu»

- «Stosować maskę przeciwpyłową»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(EN) Hammer Drill (PL) Młotowiertarka (RO) Bormașină cu percuție (LV) Trieciena urbjmașina (LT) Gražtas perforatorius (CS) Vrtací kladivo (HU) Fúrogép

TRYTON TMM1050K

Z1C-HW-2660P

230 - 240 V; 50 Hz; 1050 W; no: 0 - 1100/min S2319 - .... - S2638

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymleniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganlami unljnego prawodawstwa harmonizacyjneq(RO) Obiectul declarațiel descris mai sus este în conformitate cu legislatia relevantă de armonizare a Uniunil: (LV) lepriekš aprakštitals deklarăcijlas priekšmets atbilst attiecigajam Savienibas saskaņošanas tiesību aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosiusSąjungos teisės aktus:(CS) Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE;
(PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE;
(RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE;
(LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES (2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maina 2015/863/UE;
(LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106); 2011/65/ES 2011 m. birželio 8 d. děl tam tikru pavojingu medžiagu naudojImo elektros ir elektroninéje jrangoje aprilbojlmo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE;
(CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE;
(HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared:
(PL) Odniesienia do odnosnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność:
(RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea:
(LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklarēta atbilstība:
(LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos:
(CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
(HU) Az alkalmażott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekke I kapcsolatban megfelelőségi nyilatkozatot tettek.

EN 62841-1:2015 EN IEC 62841-2-6:2020+A11:2020

EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019

IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2013 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-6:2015 EN 62321-8:2017

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji
