TMM1050K - Gręžtuvas Tryton - Nemokama naudojimo instrukcija

Gaminio tipas	Plaktukinis grąžtas (sukamasis plaktukas)
Prekės ženklas	Tryton
Modelis	TMM1050K
Energijos sąnaudos	1050 W
Įtampa	230-240 V
Dažnis	50 Hz
Tuščiosios eigos greitis	0-1100 min⁻¹
Smūgių dažnis	0-5100 sm./min.
Smūgio energija	3.4 J
Griebtuvo tipas	SDS-plus
Maks. gręžimo skersmuo (plienas)	13 mm
Maks. gręžimo skersmuo (betonas)	26 mm
Maks. gręžimo skersmuo (mediena)	40 mm
Svoris (be priedų)	3.4 kg
Garso slėgio lygis	91.8 dB(A)
Garso galios lygis	102.8 dB(A)
Vibracijos lygis (plaktukinis gręžimas, pagrindinė rankena)	15.810 m/s²
Įrangos klasė	II (dviguba izoliacija)
Apsaugos klasė	IPX0
Darbo režimai	Gręžimas, plaktukinis gręžimas, kaltuvimas
Kintamas greitis	Taip (begalinis reguliavimas per gaiduką)
Sukimosi kryptis	Pirmyn/Atgal (perjungiama)
Gylio ribotuvas	Taip, reguliuojamas
Perkrovos sankaba	Taip (saugos sankaba)
Pridedami priedai	Pagalbinė rankena, gylio ribotuvas, plokščiasis kaltas, smailusis kaltas, 3 SDS-plus grąžtai (8,10,12 mm), guminis dulkių žiedas, transportavimo dėklas

Dažnai užduodami klausimai - TMM1050K Tryton

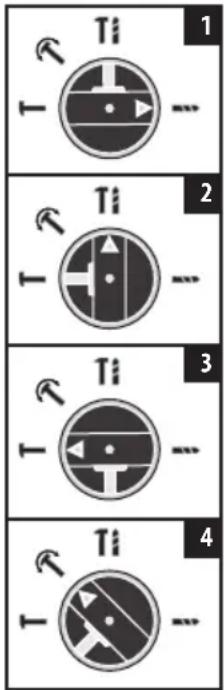

Kaip pakeisti gręžimo režimą ant mano TMM1050K?

Norėdami pakeisti darbo režimą, pirmiausia įsitikinkite, kad grąžtas išjungtas. Paspauskite atleidimo mygtuką (12) ant režimo parinkiklio jungiklio (11) ir pasukite jį į norimą padėtį: 'Gręžimas be smūgio' (grąžto simbolis), 'Smūginis gręžimas' (plaktuko simbolis) arba 'Kaltuvimas' (kalto simbolis). Atleiskite mygtuką, kad užfiksuotumėte padėtį.

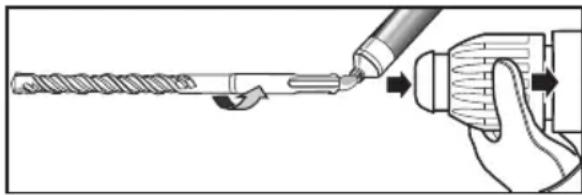

Kaip sumontuoti SDS-plus grąžtą?

Nuvalykite grąžto kotą ir lengvai patepkite riebalais. Atitraukite fiksavimo movą (3) ant griebtuvo, įkiškite grąžtą į SDS-plus laikiklį (1) sukant jį, kol pasigirs spragtelėjimas. Atleiskite movą ir patraukite grąžtą, kad įsitikintumėte, jog jis užfiksuotas saugiai.

Kaip naudoti gylio ribotuvą?

Įkiškite gylio ribotuvo strypą (14) į angą ant pagalbinės rankenos (13). Paspauskite fiksavimo mygtuką (4), pastumkite strypą nustatydami norimą gręžimo gylį (atstumas tarp grąžto galo ir strypo galo), tada atleiskite mygtuką, kad užfiksuotumėte.

Kokių saugos priemonių turėčiau imtis naudodamas šį plaktukinį grąžtą?

Visada dėvėkite ausų apsaugą ir apsauginius akinius. Laikykite grąžtą už izoliuotų rankenų, kad išvengtumėte elektros šoko, jei gręžiate į paslėptus laidus. Naudokite pagalbinę rankeną valdymui. Darbo vieta turi būti švari ir gerai apšviesta. Išjunkite grąžtą prieš keisdami grąžtus ar atlikdami reguliavimus.

Kaip pakeisti anglinius šepetėlius?

Anglinius šepetėlius turėtų pakeisti kvalifikuotas elektrikas. Kai užsidega raudonas LED (7), tai rodo, kad šepetėliai yra beveik susidėvėję. Po maždaug 8 valandų tolesnio naudojimo variklis išsijungs. Nuvežkite grąžtą į įgaliotą serviso centrą pakeitimui.

Ką reiškia raudonas LED indikatorius?

Raudonas LED (7) rodo, kad angliniai šepetėliai artėja prie savo tarnavimo laiko pabaigos. Grąžtas veiks dar maždaug 8 valandas, kol variklis automatiškai sustos. Pakeiskite šepetėlius serviso centre.

Ar galiu naudoti standartinius grąžtus su šiuo grąžtu?

Taip, bet jums reikia raktinio griebtuvo su SDS-plus adapteriu (parduodamas atskirai). Pirmiausia sumontuokite adapterį į SDS-plus laikiklį, tada uždėkite raktinį griebtuvą. Standartinius grąžtus galima naudoti tik gręžimo be smūgio režimu, kad nepažeistumėte griebtuvo.

Kodėl mano grąžtas staiga sustoja naudojimo metu?

Tai greičiausiai dėl to, kad įsijungia perkrovos sankaba, kai grąžtas užstringa arba grąžtas yra perkraunamas. Nedelsdami išjunkite grąžtą, atlaisvinkite grąžtą ir vėl įjunkite. Jei problema išlieka, patikrinkite anglinius šepetėlius arba atiduokite įrankį techninei priežiūrai.

Kaip turėčiau valyti ir prižiūrėti plaktukinį grąžtą?

Valykite išorę drėgna šluoste ir švelniu muilu. Nenaudokite tirpiklių. Po gręžimo dulkėtoje aplinkoje išpūskite suspaustu oru per ventiliacijos angas ir griebtuvą, kad pašalintumėte dulkes. Laikykite sausoje, be dulkių vietoje, geriausia transportavimo dėkle.

Koks yra maksimalus gręžimo skersmuo betone?

Maksimalus gręžimo skersmuo betone yra 26 mm, naudojant SDS-plus grąžtus smūginio gręžimo režimu. Plienei – 13 mm, o medžiui – 40 mm.

NAUDOJIMO INSTRUKCIJA TMM1050K Tryton

Trieciena urbjmašina nedarbojas:

Išsaugokite instrukciją, nes gali būti reikalinga véliau.

¡SPÉJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais ⚠️ bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi. Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau patektuose įspėjimuose sąvoka „elektros prietaisas“ apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.
b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degüs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.
c) Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

JSPÈJIMAS! Bendri jspèjimai dėl saugaus įrankio naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi jžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdy naudojimas sumažina elektros smūgio riziką.
b) Venkite kūno kontakto su jžemintais paviršiais, tokias kaip vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su jžemintais paviršiais didina elektros smūgio pavojų.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jeigu vanduo patenka i elektros prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.
e) Jeigu elektros prietaisas yra naudojamas lauke, laido prailginimui naudokite tik specialiai tam skirtus prailgintuvus. Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.
f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.
g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

JSPÈJIMAS! Bendri jspèjimai dėl saugaus įrankio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.
b) Bükite atidüs, sutelkite dèmesj i tai, ką Jüs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
c) Devėkite tinkamą aprangą. Nešiokite apsauginius akinius. Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.
d) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Priėš jungiant kištuką i elektros lizdą ir/arba prieš akumuliatoriaus jungimą bei prieš paimant arba pernešant prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su pirštu ant jungiklio arba prietaiso jungimas i maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.
e) Prieš jjungdami prietaisą pašalinkite raktus. Prietaiso besisukančioje dalyje esantis jrankis ar raktas gali tapti sužalojimų priežastimi.
f) Nepasilenkite pernelyg i priekj. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyra. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
g) Devėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
h) Jeigu įrenginiai yra pritaikyti prijungimui prie dulkių nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.
i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros įrankiais, galima rimtai susižeisti per kelias sekundes.

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darba gerai ir saugiai.
b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros prietaisas, kurio nebegalima jungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis arba nesusipažinusiums su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rüpeestingai prižiūrėkite prietaisą. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.
g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t. naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra naudojamas žemos temperatūros sąlygose, jjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.
i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.
j) Elektros prietaisą laikykite/transportuokite tik po to, kai jsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalémis.
k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei drėgmės vietoje.
1) Elektros prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.
m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs, nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.
İSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.
Remontas:
a) Garantinj ir pogarantinj elektros įrankių remontą atlieka PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.
DÊMESIO!
Saugaus darbo GRAŽTU PERFORATORIUMI nurodymai:
a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis darbas triukšme gali sukelti klausos praradimq.
b) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba paties prietaiso laidą, elektros prietaisą laikykite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.
c) Elektros laidų lokalizavimui naudokite tinkamus lokalizavimo prietaisus arba kreipkitės į pastato administracija. Kontaktas su elektros laidais gali būti gaisro bri elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti

sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra asbestas. Asbestas gali būti navikinių susirgimų priežastimi.
e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.
f) Bütina patikimai pritvirtinti apdorojamą daiktą. Isitikinkite, kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pernelyg laisvi. Apdorojamo daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.
g) Naudoti papildomas rankenas. Kontrolės praradimas gali būti susižalojimo priežastimi.
h) Prieš naudojimą tinkamai paruoškite įrankį. Šis įrankis sukuriadidelį sukimo momentą. Tinkamai neužfiksavus įrankio, darbo metu galima nustoti jį valdyti ir tokiu būdu susižeisti.
i) Elektros prietaisą laikykite abiem rankomis ir użtikrinkite stabilią darbo poziciją. Elektros įrankio laikymas abiem rankomis użtikrina didesnį saugumą.
j) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įrankio vibravimui, kuriuo metu gali būti atmesta apdorojama medžiaga. Naudojamas įrankis gali įstrigti, jeigu: elektros prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.
k) Prietaiso kištuką ištraukite iš lizdo darbo pertraukos metu, antgalių keitimo metu, remonto, valymo arba reguliavimo metu. Prietaisą dėkite tik, kai jo dalis jau visiškai nejuda. Darbo įrankis gali užstrigti ir tokiu atveju galima prarasti kontrolę.
1) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas yra pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo laidas gali būti elektros smūgio priežastimi.
m) Jeigu sugedo elektros prietaiso laidas, ji pakeisti galima pas gamintoja, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavjoaus. Ilgu gražtu saugaus naudojimo instrukcija:
a) Niekuomet nedirbkite maksimalų gražto sukimosi greitį viršijančiu greičiu. Visuomet gręžti pradėkite mažu greičiu, gražtui palietus apdirbamą objektą. Naudojant didesnį greitį, apdirbamo objekto neliečiantis gražtas gali sulinkti ir sukelti kūno sužalojimus.
b) Grężdami tiesia linija spauskite grąztą prie apdirbamo objekto; nespauskite per stipriai. Grąztai gali sulinkti ir sukelti kūno sužalojimus. Taip pat galite nustoti grąztą valdyti, kas taip pat gali sukelti kūno sužalojimus.

GRAŽTO PERFORATORIAUS SANDARA IR PASKIRTIS:

Perforatorius-gręztuvas yra skirtas smūginiam betono, plytu ir akmens gręžimui bei kalimui. Taip pat grażta galima naudoti įprastam medienos, metalo, keramikos bei sintetinių medžiagų gręžimui.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Gražtas perforatorius turi vienfazj variklj ir yra skirtas namų, vidutinio intensyvumo darbams. Netinka ilgalaikiam darbui sunkiose sąlygose.

Draudžiama naudotis prietaisu atliekant darbus reikalaujančius profesionalių įrenginių.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas.

Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą.

Elektros prietaiso remontą galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

• Besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su maitinimo laidu.
• Apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).

- Apdorojamos medžiagos arba jos dalies atmetimas;

- Darbo įrankio iškreivimas / lūžis.

■Komplektavimas

• Gražtas perforatorius - 1 vnt.
• Papildoma rankena - 1 vnt.
• Grężimo gylio ribotuvas - 1 vnt.
• Plokščias kaltas - 1 vnt.
• Smaigalys - 1 vnt.
  • (8, 10, 12 mm) Gražtai SDS-plus - 3 vnt.
  • Guminis žiedas dulkėms surinkti - 1 vnt.
• Déže transportui 1 vnt.
• Aptarnavimo instrukcija - 1 vnt.
  • Garantinis lapas - 1 vnt.

■ dalis Prietaiso

Prietaiso dalių numeravimas atitinka piešiniui instrukcijos 2 puslapyje:

1. Patronas darbo jrankiams SDS-plus
2. Gaubtas, saugantis nuo dulkių
3. Užveržimo mova
4. Grężimo gylio ribotuvo tvirtinimo mygtukas
5. Paleidimo jungiklio blokavimo mygtukas
6. Maitinimo jjungimo LED indikatorius (žalias)
7. Šepečių susidėvėjimo LED indikatorius (raudonas)
8. Paleidimo jungiklis
9. Apsukimų greičio reguliatorius
10. Apsukimų krypties jungiklis
11. Darbo režimų jungiklis
12. Mygtukas, paleidžiantis darbo režimų jungiklio blokadą
13. Papildoma rankena
14. Grężimo gylio ribotuvas
15. Dantytojo grężimo patrono saugos sriegis*
16. Dantytas grężimo patronas*
17. Tvirtinimo strypas SDS-plus grężimo patronui*
18. Dantytojo grężimo patrono raktas*
19. Laikiklio įvorė*

* Pavaizduoti ar aprašyti priedai j tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

TECHNINIAI DUOMENYS:

Maitinimo įtampa		230 V-240 V
Maitinimo dažnis		50 Hz
Sunaudojamas pajėgumas		1050 W
Apsukimų greitis be apkrovos n_0		0-1100 /min
Smūgių skaičius / smūgio energija		0-5100 min ^1 / 3,4 J
Patronas įrankiams		SDS-plus
Maksimalus gręžimo skersmuo		plienas - 13 mm
		betonas - 26 mm
		mediena - 40 mm
Maksimalus gražto, montuojamo laikiklyje, skersmuo		26 mm
Masė (be papildomos įrangos)		3,4 kg
Prietaiso klasė		II/☐
Apsaugos laipsnis		IPXO
Akustinio slėgio lygis LpA		91,8 dB(A)
Akustinio pajėgumo lygis LwA		102,8 dB(A)
Vibracijos lygis pagal normą:		EN 62841
- gręžimas betone a_nHD	pagrindinė rankena	15,810 m/s ^2
	pagalbinė rankena	14,092 m/s ^2
- kalimas a_n Cheq	pagrindinė rankena	15,668 m/s ^2
	pagalbinė rankena	13,090 m/s ^2
- matavimo paklaida		1,5 m/s ^2

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Ispéjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto.

Būtina apibrēžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus jjungimo laiką).

PRIEŠ PRADEDANT DARBA:

1. Jsitikinkite, kad elektros maitinimo šaltinio parametrai atitinka gražto perforatoriaus parametrus, nurodytos prietaiso firminėje lentelėje.
2. Isitikinkite, kad grąžto perforatoriaus jungiklis (8) yra pozicijoje „išjungtas” ir jungiklio blokada (5) yra paleista. Draudžiama dėti prietaisą jeigu jo blokada yra jjungta. Blokadą išjungiama pakartotinai paspaudžiant jungiklj (8).
3. Pagalbinė rankena (13) tvirtinama perdedant jos apkabą per laikiklj ir

blokuojama užsukant rankenėlę pagal laikrodžio rodykles.

Kad būtų galima užimti nevarginančią bei stabilią darbo poziciją, galima išstumti papildomą rankeną. Pasukus rankenėłę priešinga laikrodžio rodyklės kryptimi, išlenkite pagalbinę rankeną iki reikiamos padėties ir vėl užveržkite rankenėłę.

Paspauskite tvirtinimo mygtuką (4) ir įstumkite gręžimo gylio ribotuvą (14) i pagalbinės rankenos angą ir paleisdami tvirtinimo mygtuką užblokuokite jj. Skaičiai ant gręžimo gylio ribotuvo turi būti matomi iš viršaus.

1. Jeigu naudojamas prailgintuvas, būtina įsitikinti, kad jo parametrai, laidų skersmuo atitinka grąžto perforatoriaus parametrus. Patariama naudoti kuo trumpesnius prailgintuvus. Prailgintuvas turi būti išvyniotas visame ilgyje.

APTARNAVIMAS:

■ Grężimo gylio nustatymas (pav. B)

Gręžimo gilio ribotuvu (14) galima nustatyti reikalingą gręžimo gilj X. Tam atlikti reikia:

• Idėti darbo įrankio strypą SDS-plus į patroną (1) ir pastumti iki galo. Nestabilus SDS-plus įrankis gali būti netinkamo gręžimo gylio nustatymo priežastimi;
• Paspauskite grężimo gylio ribotuvo (4) tvirtinimo mygtuką ir ištraukite jį tiek, kad atstumas tarp grążto galiuko ir ribotuvo galiuko atitiktų reikiamą grężimo gyli X;
• Atleisdami tvirtinimo mygtuką, użblokuokite ribotuvą.

■ Gražto parinkimas

Smūginiam gręžimui betone, plytose ir akmenyje reikalingas SDS-plus įrankis, kurį reikia įdeti į SDS-plus įrankių patroną (1).

Grężimui pliene arba medienoje naudojami įrankiai be SDS-plus (pav. grąžtai su cilindriniu strypu). Šiems įrankiams reikalingi yra dantytieji grężimo patronai arba greito užveržimo.

NURODYMAS: Smūginiam grēžimui arba kalimui nenaudokite įrankių be SDS-plus! Įrankiai be SDS-plus ir jų grēžimo laikiklis smūginio grēžimo arba kalimo metu gali sugesti.

■ Dantytajo grężimo patrono montavomas (pav. C)

• Isukite tvirtinimo strypą SDS-plus (17) i dantytajį gręžimo patroną (16).
• Užfiksuokite dantytajį gręžimo patroną (16) specialiai tam skirtu sriegiu (15). DĖMESIO: Turėkite omenyje, kad varžtas yra kairinis.
• Išvalyti įrankio tvirtinimo strypo antgalį ir patepti ličio tepalu.
• Patraukite fiksavimo movą (3) iki maksimalios galinės padėties ir prilaikykite šioje padėtyje. Sukdami gręžimo laikiklj, įstumkite SDS-plus įrankio tvirtinimo strypą (1) į laikiklj. Atlaisvinkite fiksavimo movą.
• Užveržimą patikrinti patraukiant už dantytąjį gręžimo patroną.

■ Dantytojo grężimo patrono demontavimas (pav.D)

• Užveržimo movą (3) pastumkite iki galo ir nuimkite dantytajį gręžimo patroną (16).
• Nuimtą dantytajį gręžimo patroną (16) laikyti švariu. Jeigu reikia, galima patepti jo dantis.

■ Irankių keitimas

SDS-plus įrankio patrono dėka galima lengvai ir patogiai kiesti darbo įrankį be papildomų įrankių naudojimo.

SDS-plus įrankis juda laisvai. Todėl darbo tuščiosios eigos greičiu yra palkimas. Šis faktas neturi jokio poveikio tiksliam gręžiamos angos atlikimui.

Dulkių gaubtas (2) saugo nuo dulkių įsiskverbimo į prietaiso vidų. Įdedant įrankį atkreipkite dėmesį į tai ž, kad nepažeisti dulkių gaubto (2). Pažeistą dulkių gaubtą būtina nedelsiant pakeisti. Rekomnedojame atlikti tai serviso punkte.

■ Darbo jrankio SDS-plus tvirtinimas

• Tvirtinamo įrankio antgalį būtina išvalyti ir patepti ličio tepalu.
• Patraukite fiksavimo movą (3) iki maksimalios galinės padėties ir prilaikykite šioje padėtyje. Įdedami įrankius į laikiklj sukite jj, kol pajusite pasipriešinimą. Atlaisvinkite fiksavimo movą.

• Užveržimą patikrinti patraukiantjrankį.

■ Darbo įrankio SDS-plus išėmimas

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontaktosu jais irnaudokite tinkamas apsaugines pirštines.

• Užveržimo movą (3) pastumti iki galo ir išimti įrankį.
  • Darbo jrankj išvalykite.

■ Darbo įrankių be SDS-plus tvirtinimas (pav. E)

• Uždėtidantytajį gręžimo patroną (16).
- Sukdami įvorę (16), atidarykite dantytajį gręžimo laikiklj (19), kol galėsite jdėti darbiniį įrankį. Įdėkite darbiniį įrankį.
- I atitinkamas dantytojo laikiklio angas (16) jdėkite raktą (18) ir užtvirtinkitedarbinį įrankį.
- Perjungtijungiklj (11) i simbolj «Gręžimas» - i.

■ Darbo įrankių be SDS-plus išėmimas

DÉMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontaktosu jais irnaudokite tinkamas apsaugines pirštines.

• Grežimo patrono raktu (18) sukti išorinį dantytojo gręžimo patrono žiedą (16) prieš laikrodžio rodykles iki tol, kol galima bus ištraukti darbo įrankį.
  • Darbo įrankius išvalyti.

■ Darbo režimo keitimas

DĖMESIO: Darbo režimus keisti tik, kai prietaisas yra išjungtas! Kitu atveju elektrosprietaisas galisugesti.

Naudojant darbo režimo jungiklj (11) galima pasirinkti reikiamą darbo režimą.

Norėdami pakeisti darbo režimą, paspauskite blokados nuėmimo mygtuką (12) ir perjunkite darbo režimo jungikljį norimą padėtį iki tol, kol pasigirs pejungimo garsas.

Gržimas (pav.1):

Pejunkite jungiklj (11) i simbolj.

Smūginis grēžimas (pav.2):

Pejunkite jungikli (11) i simbolji-Ti .

Kalimas (apsuky blokavimas) (3):pav.

Jungiklj perjunkite (11) ties simbolio 1 Kai įrankis jungiamas padėtyje «Kalimas», smūgių skaičius automatiškai didinamas; dėka to įrankis kalimo metu dirba didesne galia.

Kalto padèties keitimas (4):pav.

Kaltą įdėkite į įrankių laikiklj.

Darbo režimo mygtuką (11) pasukite iki padėties -T.

Apsukite įrankių laikiklj, nustatydami kaltą reikiamoje darbinėje padėtyje.

Darbo režimo mygtuką (11) nustatykite padętyje «Kalimas». Įrankių laikiklis užsiblokuoja.

Darbo režimo mygtukas (11) kalimo

metu turi visą laiką būti nustatytas padėtyje «Kalimas».

■ Apsukimų kripties nustatymas

Apsukimų kripties jungikliu (10) galima pakeisti elektros prietaiso apsukimų kriptį.

Apsukimų kripties negalima keisti, jeigu yra paspaustas jungiklis (8).

DĖMESIO: Draudžiama keisti apsukimų kriptį jeigu gręžimo patronas juda. Kitu atveju gali įvykti elektros prietaiso gedimas.

Apsukimaij dešinę: Perstumkite apsukų krypties jungiklj (10) iki reikiamos padėties, pažymėtos simboliu.

Apsukimai j kairę: Perstumkite apsukų krypties jungiklj (10) iki reikiamos padėties, pažymėtos simboliu.

■ Ijungimas / išjungimas

Norėdami paleistį elektros prietaisą paspauskite jungiklj (8) ir laikykite jį paspaustą.

Norėdami užfiksuoti jungikli pozicijoje „jjungtas” paspauskite jungiklio blokavimo mygtuką (5).

Norėdami išjungti elektros prietaisą atlaisvinkite jungiklį (8), kai jis yra užfiksuotas blokavimo mygtuku (5), neilgam paspausti ir atlaisvinti.

■ Apsukimų greičio/smūgių skaičiaus reguliavimas

Apsukimų greitis / smūgių skaičius sklandžiai reguliuojamas didinant arba mažinant jungiklio (8) spaudimą.

Lengvas jungiklio (8) spaudimas duoda nedidelj apsukimų greitį / smūgių kiekį.

Apsukimų greitis / smūgių kiekis didinamas stipriau spaudžiant jungiklj.

■ Apsukimų greičio/smūgių skaičiaus nustatymas

Apsukimų greičio jungikliu (9) nustatomas sūkių greitis/smūgių skaičius.

Galima tai padaryti taip pat darbo metu.

Apsukimų greitis priklauso nuo apdorojamos medžiagos bei darbo sąlygų. Jį galima nustatyti atliekant praktinį bandymą.

DARBAS:

• Po to, kai prietaisas ilgai dirba mažu apsukimų greičiu, būtina jį paleisti 3 min. maksimaliu apsukimų greičiu be apkrovos.
• Norėdami gręžti angas keramikos plytelėse perjunkite darbo režimo jungiklį (11) į padėtį „gręžimas“. Po to, kai skylę bus padaryta, perjukite jungilį į padėtį „smūginis gręžimas“ ir dirbkite toliau smūginio gręžimo režimu.
• Dirbant su betonu, akmeniu plytomis naudokite kieto lydinio grežtuvą.
• Grężiant skyles lubose, apsaugai nuo krentančių dulkių naudokite apsauginį guminį žiedą, kuris uždedamas ant grężtuvo.
• Metalui naudokite tik gręžtuvus skirtus metalui.

■ Perkrovos mova

Jrankio užstrigimo arba užsiblokavimo atveju nutraukiamas veleno pavaros darbas. Elektrinį jrankį laikykite suėmę abejomis rankomis ir patikimai stovėkite, kad atlaikyti veikiančias jėgas.

Elektrinio įrankio užsiblokavimo atveju, išjunkite jį ir atlaisvinkite darbinį įrankį. Užsiblokavusio perforatoriaus-gręžtuvo įjungimo metu gali įvykti atatranką.

■ LED indikatoriai

Žalias LED maitinimo jjungimo indikatorius (6) dega, kai įrankis yra prijungtas prie elektros maitinimo. Jei indikatorius šviečia, bet įrankis nejsijungia reiškia tai, kad anglies šepečiai susidėvėjo arba elektros grandinė, arba variklis sugedo.

Jei maitinimo jjungimo indikatorius (6) nešviečia, o įrankis įsijungia, tai jungiklis arba maitinimo laidas gali būti pažeisti.

Raudonas LED šepečių susidėvėjimo indikatorius (7) dega, kai anglies šepečiai yra blogoje būklėje. Įrankiui reikalinga priežiūra. Po 8 valandų darbo variklis išsijungs automatiškai.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisas beveik nereikalauja specialios priežiūros. Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

Išorinės plastikinės dalis valyti drėgnu skuduru ir švelniu valikliu.

DĖMESIO: DRAUDŽIAMA naudoti tirpiklius.

Po grężimo betone arba dulkétoje aplinkoje rekomenduojama prapūsti visas ventiliacines angas ir patrono suslėgtu oru. Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti variklj.

TRANSPORTAS:

Grąztą perforatorių transportuokite ir laikykite specialiai tam skirtoje dėžėje, saugančioje nuo drėgmės, dulkių ir smulkių objektų jsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklj.

TIPIŠKI GEDIMAI IR JU ŠALINIMAS:

Perforatorius-gręžtuvas neveikia:

- patikrinkite ar maitinimo laidas yra tinkamai prijungtas; patikrinkite ar elektros lizde yra įtampą.

Perforatorius-gręžtuvas «blokuojasi» arba kibirkščiuoja:

• patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite;
  DĖMESIO! Anglies šepetėlius keitimą gali atlikti tik elektrikas.
• jeigu elektros prietaisas neveikia nepaisant to, kad turi elektros maitinimą, o jo anglies šepetėliai yra geros būklės, būtinai nuvežkite prietaisą i serviso punktą adresu nurodytu garantiniame lape.

GAMINTOJAS:

PROFIX Sp. z o.o.,

Marywilska 34, 03-228 Varšuva, Lenkija

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą jrangą. Be to yra specialūs panaudotos jrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Prieš jungdami perskaitykite naudojimo instrukciją!»

— «Visada dévèkite apsauginius akinius!»

— «Naudokite klausos apsaugos priemones!»

— «Naudokite dulkių kaukę!»

PROFIX jmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus jmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.
