| Termék típusa | Akkumulátoros fúrógép |
| Modell | TJV20 |
| Márka | Tryton |
| Feszültség | 20 V |
| Akku típusa | Lítium-ion |
| Befogó méret | 10 mm (3/8 hüvelyk) |
| Max fordulatszám | 1500 RPM |
| Nyomaték beállítások | 18+1 kuplung pozíció |
| Fúrási kapacitás (acél) | 10 mm |
| Fúrási kapacitás (fa) | 25 mm |
| Súly | 1,2 kg (akkumulátorral) |
| Méretek (H x M) | 220 x 200 mm |
| Funkciók | Fúrás, csavarozás |
| Előre/hátra | Igen |
| Változtatható fordulatszám | Igen, ravaszvezérelt |
| LED lámpa | Igen |
| Övcsipesz | Tartozék |
| Töltési idő | 1 óra |
| Biztonsági funkciók | Rögzítő gomb, elektromos fék |
| Karbantartás | Tiszta, száraz ruhával tisztítsa, tartsa a szellőzőnyílásokat tisztán |
| Pótalkatrészek elérhetősége | Csere akkumulátorok és töltők kaphatók |
| Garancia | 2 év korlátozott garancia |
| A csomag tartalma | Fúrógép, 2 akkumulátor, töltő, övcsipesz, használati útmutató |
Gyakran ismételt kérdések - TJV20 Tryton
Felhasználói kérdések a következőről TJV20 Tryton
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét TJV20 - Tryton és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TJV20 márka Tryton.
HASZNÁLATI ÚTMUTATÓ TJV20 Tryton
Használati utasítások
AKKUMULÁTOROS ÜTVEFÚRÓ-CSAVAROZÓ .....41
LT
Naudojimo instrukcija
AKUMULIATORINIS SMÜGINIS SUKTUVAS - GRĘŽTUVAS.....47
SYSTEM
TJV10AL
A 20V rendszer több elektromos szerszám töltését is lehetővé teszi egy akkumulátorról.
Válaszd ki a szerszámot, az akkumulátort és a töltót az ajánlatunkból, majd bővítsd a 20V elektromos szerszámaidat.
LT
- « »Nevyhazujte akumulátory do vody.
Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!
FIGYELEM! Olvassa el a szimbólummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!
A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő
Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.
FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gőzöket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.
FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok: Elektromos biztonság:
a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.
FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
Személyi biztonság:
a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektő! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:
a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő
munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Javítás:
a) Az elektromos szerszámok garanciális és garancia utáni javítását
a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.
FIGYELEM! Akkumulátoros fúró-csavarozó, biztonságra vonatkozó figyelmeztetések -
Személyi biztonság:
a) Az akkumulátoros fúró-csavarozó használata során fülvédőt kell használni. A zajnak kitett expozíció maradandó halláskárosodást okozhat.
b) Olyan munkavégzés során, ahol a szerszám vagy a csavar rejtett elektromos vezetékre akadhat, az elektromos szerszámot a markolat szigetelt felületénél kell fogni. A tápvezetékkel való érintkezés során az elektromos szerszám összes fém elemei feszültség alá kerülhetnek, ami áramütést okozhat.
c) Megfelelő detektor műszert kell használni a rejtett tápvezetékek lokalizálásához, vagy kikérni a létesítmény adminisztrációjának a segítségét. A feszültség alatt lévő vezetékek megérintése tűz és áramütéshez vezethet. A gázvezeték sérülése robbanáshoz vezethet. A vízvezeték sérülése anyagi károkat eredményez.
d) Tilos azbesztet tartalmazó anyago megmunkálni. Az azbeszt daganatos betegséget okoz.
e) A munkavégzés helyét tisztán kell tartani. Az anyagból keletkezett keverékek különösen veszélyesek. A könnyűfémből keletkezett por meggyulladhat vagy felrobbanhat.
f) Be kell biztosítani a megmunkált tárgyat. Győződjön meg róla, hogy minden befogó be van nyomva és ellenőrizze, hogy nincs túl nagy hézag. A megmunkált tárgy rögzítése a rögzítőberendezésben vagy a satuban biztonságosabb, mint annak kézbentartása.
g) Erősen kézben kell tartani az elektromos szerszámot és ügyelni a stabil pozícióra. A csavarok meghúzása és meglazítása során rövid idejű magas reakciónyomatékok léphetnek fel.
h) Azonnal ki kell kapcsolni az elektromos szerszámot, ha elakad a szerszám. Fel kell készülni az erős vibráció kialakulására, ami visszaverődést okoz. A szerszám elakad, ha: túl van terhelve az elektromos szerszám, vagy ha elferdül a megmunkált anyagban.
i) Az elektromos szerszám félretevése előtt megvárni, míg teljesen mozdulatlan állapotba kerül. Az elektromos szerszám beragadhat, ami az elektromos szerszám feletti uralom elvesztését eredményezheti.
j) Az elektromos szerszámot kizárólag ezen típus táplálására szolgáló akkumulátorral lehet használni. Más akkumulátor használata testi sérülést és tüzet okozhat.
Hosszú fúrószárak használata során betartandó biztonsági útmutatók:
a) Sohase használja a fúrót a fúrószár maximális fordulatszámánál nagyobb sebességen. Mindig alacsony fordulatszámon és a megmunkált anyag megérintése után kezdje meg a fúrást. Ha a fúrószár magasabb fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.
b) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a fúrószárral egy vonalban, nem szabad túl erősen rányomni. A fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.
FIGYELMEZTETÉS! Az akkumulátorok és töltők biztonságos használata
Az akkumulátorok használata:
a) Kizárólag a gyártó által megadott specifikaciónak megfelelő akkumulátort szabad használni. Más akkumulátor használata az akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.
b) FIGYELEM: Az akkumulátor sérülése és helytelen használata esetén robbanógázok kibocsátására is sor kerülhet. Az akkumulátort mindig távol kell tartani a lángtól és megfelelő szellőzést kell biztosítani a töltés során. Nem szabad hosszabb ideig olyan környezetben hagyni, ahol magas hömérséklet uralkodik (napsütötte helyeken, fűtőtestek közelében vagy más olyan helyen, ahol a hömérséklet meghaladja a 40 fokot).
c) Az akkumulátor töltését 15-25 °C közötti hőmérsékleten kell végezni.
d) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.
e) Óvja az akkumulátort a víztől és a nedvességtől.
f) Amennyiben egymás után egynél több akkumulátort szeretne feltölteni, a töltések között 30 perc szüneteket kell tartani.
g) Semmilyen esetben sem szabad felnyitni az akkumulátort.
h) Kedvezőtlen feltételek esetén előfordulhat, hogy az akkumulátorból folyadék szivároghat ki; kerülni kell a folyadék bőrrel való érintkezését, az érintkezés helyét vízzel lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.
Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.
i) Amikor nem használja az akkumulátort, akkor azt távol kell tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs, szög, csavar és más apró fémtárgyak, amelyek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a rövidzárlata megégést vagy tüzet okozhat.
j) Tilos az akkumulátort tűzbe dobni.
k) Tilos a sérült akkumulátort tölteni.
Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz.
Az élettartama lejárta után a természetes környezetre vonatkozó szabályok alapján megsemmisíteni.
E célból vegye ki a teljesen lemerült akkumulátort az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben, ahol azt megvásárolta.
A töltő használata:
a) Kizárólag a gyártó által ajánlott töltőt szabad használni. Más típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.
b) Tilos a töltöt felnyitni.
c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztöl és a nedvességtöl.
d) Csak 15-25 °C közötti hömérsékleten tölteni.
e) Semmilyen fémelemet nem szabad a töltőbe helyezni.
ÜTVEFÚRÓ-CSAVAROZÓ RENDELTETÉSE ÉS FELÉPÍTÉSE:
Az akkumulátoros ütvefúró-csavarozó fúrásra, ütvefúrásra, valamint kötőcsavarok becsavarozására és kicsavarozására szolgál.
A ütvefúró-csavarozó kizárólag hobbi jellegű használatra szolgál. Tilos a szerszámot olyan munkálatokhoz használni, amelyek professzionális szerszám használatát igénylik.
A berendezés minden fentebb megadott rendeltetéstől eltérő használata tilos és az a garancia megszűnését eredményezi, illetve felmenti a gyártót az ilyennemű használat okozta károk felelőssége alól.
A berendezés sajátkezű átalakítása felmenti a gyártót a felhasználóban
és a környezetben keletkezett sérülések és károk felelőssége alól.
A rendeltetésnek megfelelő használat ellenére sem lehet teljesen kizárni a maradékkockázat meghatározott tényezőit. A gép szerkezetére és felépítésére való tekintettel a következő veszélyhelyzetek léphetnek fel:
- a forgásban lévő fúró kézzel vagy a kezelőszemély ruházatával történő megérintése a munkavégzés során;
- megégés a fúró cseréje során. (A munkavégzés során a fúró nagyon felhevül; a megégés megelőzése érdekében a fúrócsere során munkakesztyűt kell viselni);
- a megmunkált anyag vagy a megmunkált anyag darabjának a visszaverődése;
- fúró elferdülése/eltörése.
■ Tartozékok
- Akkumulátoros fúró-csavarozó -1 db.
- Használati utasítások -1 db.
- Garancialap - 1 db.
■ A berendezés elemei (lásd a 2. oldalt):
A. rajz: 1. Gyorstokmány
- Ívbeállító kar
- Üzemmód beállító forgatógomb
- Sebességkapcsoló
- Forgásirány kapcsoló
- Övakasztó
- Kéztartó szíj
- Akkumulátor*
- Akkumulátor rögzítő zár*
- Indítógomb
- Segédvilágítás
C. rajz: 12. Töltő*
- Adapter*
- Akkumulátor töltési szint kijelző gomb*
- Akku töltésjelző*
F. rajz: 16. Teljesítmény és üzemmód beállító jelölő
G.rajz: Balos rögzítő csavar
*A leírt vagy bemutatott termék nem része a berendezés alapfelszereltségének. A további kiegészítők komplett választékát a katalógusunkban találod.
MÜSZAKI ADATOK:
| Áramfeszültség | 20 V d.c. | |
| I-II sebesség kapcsoló | van | |
| Forgási sebesség teher nélkül (I/II sebesség) | n_o=0-400 /0-1500 /per | |
| Maximális forgási pillanat | 44 Nm | |
| Gyorstokmány befogási tartomány | 0,8-13 mm | |
| Fúrás maximális átmérője | fa | 25 mm |
| acél | 13 mm | |
| beton | 10 mm | |
| Súly (akkumulátorral) | 1,75 kg | |
| Hangnyomás szint (LpA) | 89,9 dB(A) | |
| Hangerő szint (LwA) | 99,9 dB(A) | |
| K.K bizonytalanság | 3 dB(A) | |
| EN 62841-1 szabvány szerinti vibrációsszint, ütvefúrás a_h,D (=1,5 m/s ^2 )K bizonytalanság | 14,265 m/s ^2 | |
| EN 62841-1 szabvány szerinti vibrációsszint, fúrás a_h,D (=1,5 m/s ^2 )K bizonytalanság | 1,746 m/s ^2 | |
| Javasolt akkumulátor Li-ion 20V: TJ15AK (1,5Ah), TJ2AK (2Ah), TJ4AK (4Ah) | ||
| Javasolt töltők: TJ3LD(3-5h), TJ1LD (1h) | ||
Az említett vibrációs szint representatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos készülék és munkaeszközök karbantartása, a kezek megfelelő hőmérsékletének biztosítása, a munkatevékenységek sorrendjének megállapítása.
A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.
A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.
Figyelmeztetések:
Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).
A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:
Minden használat előtt ellenőrizni, hogy a berendezés mozgó részei megfelelően működnek és nincsenek elakadva, elrepedve vagy megsérülve, ami hatással lehet a berendezés megfelelő működésére. A sérült berendezést használat előtt meg kell javíttatni.
■ Az akkumulátor töltése:
FIGYELEM! A berendezés akkumulátor és töltő nélkül kerül kiszállításra. Szükség esetén vásárolható 1.5Ah TJ15AK, 2.0Ah TJ2AK vagy 4.0Ah TJ4AK akkumulátor és megfelelő TJ3LD (3-5 óra töltési idővel) vagy TJ1LD (1 óra töltési idővel) töltő.
A töltési szintet az akkumulátor töltési szint kijelző gomb megnyomásával ellenőrizhető (14). Egy világító LED dióda alacsony töltési szintet, két világító dióda közepes szintet jelez, három világító dióda az akkumulátor teljes feltöltését jelzi. Használat előtt teljesen fel kell tölteni az akkumulátort.
TJ3LDTöltö
A TJ3LD töltővel történő első töltés esetén legalább 5 óra hosszú töltés ajánlott.
- Nyomja meg az akkumulátorzár gombot (9) és vegye ki az akkumulátort (8) a fúró-csavarozóból (lásd a B rajz).

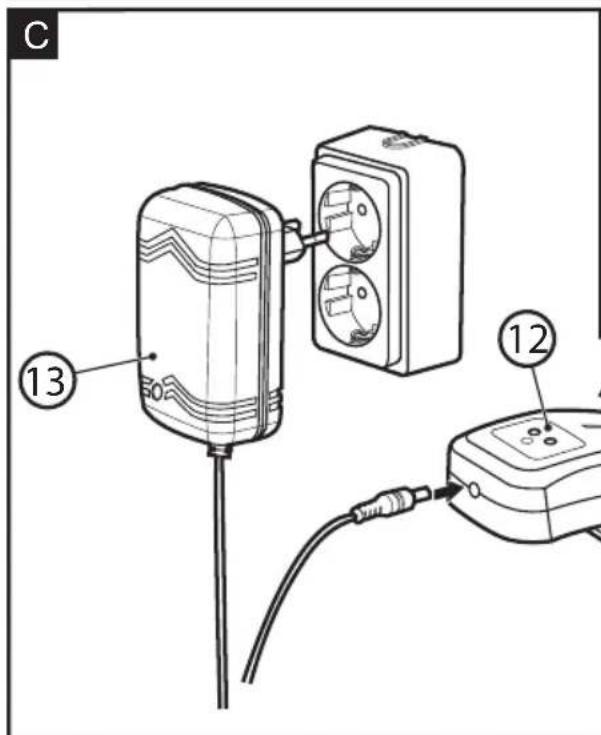

- Csatlakoztassa az akkumulátort (8) a töltőre (12) (lásd a C rajz).
-
Csatlakoztassa az adapter dugaszát (13) a töltőre (12).
-
Csatlakoztassa azadapterta (13) 110-240V, 50-60Hz hálózatialjzatra.
TJ1LDTöltö
A TJ1LD töltővel történő első töltés esetén legalább 1 óra hosszú töltés ajánlott.
- Nyomja meg az akkumulátorzár gombot (9) és vegye ki az akkumulátort (8) a fúró-csavarozóból (lásd a B rajz).
- Csatlakoztassa azakkumulátort (8) a töltőre (12) (lásd a H rajz).
- Csatlakoztassa a töltő dugaszát a 220-240 V, 50Hz hálózati aljzatba.
■ Akkumulátor töltés jelzése
A töltő világító zöld LED diódája arról tájékoztat, hogy a töltő csatlakoztatva van a tápforrásra. Az akkumulátor csatlakoztatása után kigyullad a piros dióda, mely arról tájékoztat, hogy a töltés folyamatban van. Ezt az akkumulátor villogó zöld LED diódája is jelzi az akkumulátor aktuális töltési szintjének a jelzésével.
Amikor az akkumulátor teljesen feltöltödik, elalszik a piros dióda és kigyullad a zöld dióda.
A töltés végeztével kapcsolja le a töltöt a hálózatról és vegye ki az akkumulátort.
FIGYELEM! A töltés során az akkumulátor enyhén felmelegedhet, ez normal jelenségnek tekinthető.
A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát.
A MUNKAVÉGZÉS SORÁN:
■ Bekapcsolás/kikapcsolás
Az indítógomb (10) a forgási sebesség folyamatos szabályozásával rendelkezik.
Az elektromos szerszám bekapcsolásához nyomja meg az indítógombot. A forgási sebesség ahhoz mérten nő, hogy mennyire erősen nyomja a gombot. Az elektromos szerszám kikapcsolásához engedje el az indítógombot.
■ Forgásiránybeállítása (lásda Erajz)
A fúró-csavarozógép lehetőséget nyújt arra, hogy a forgási irányt az órajárásával megegyező (jobbra forgás) vagy ellenkező (balra forgás) irányba állítsuk be:
- a forgási sebesség jobbra történő beálításához a kapcsoló balra/jobbra forgástolókáját (5) fordítsabalra (lásda készülékhátoldalán).
- a forgási sebesség balrara történő beálításához a kapcsoló balra/jobbra forgás tolókáját (5) fordítsa jobbra (lásd a készülékhátoldalán).
Amikor a forgásirány kapcsoló középen helyezkedik el, az indítógomb (10) le van blokkolva.
Fúráshoz és csavarozáshoz állítsa jobbra a forgási irányt. A fúrófej behúzásához, a fúrófej blokkoló kivételéhez és a csavarok kicsavarozásához állítsa balra a forgási irányt.
■ Forgási fordulatszám beállítása (lásd a F rajz)
A fúró-csavarozógép egy olyan gyűrűvel (2) rendelkezik, amellyel a csavarok becsavarozásakor be lehet állítani a forgás fordulatszámát. A forgatógomb gyűrűjén 21 pozíció található, 1 és 21 között.
A gyűrű kiválasztott pozícióba (1-től 21-ig) történő beállítása az ív feszítőerejét állapítja meg a fordulatszám által megállapított mértékben. Ez lehetővé teszi a csavar túl mélyen történő becsavarozása vagy sérülése elleni biztosítást. Különböző típusú csavarokhoz és anyagokhoz a forgási fordulatszám különböző értékeit kell használni.
Mindig kis fordulatszámmal kell kezdeni és fokozatosan emelni a fordulatszámot, amíg eléri a kívánt eredményt.
■ Üzemmód kiválasztása(lásd a F rajz)
Állítsa be a forgatógombbal (3) a megfelelő üzemmódot. Az elvégzendő munkától függően állítsa a forgatógombot fúrás, csavarozás, vagy ütvefúrás pozícióra.
■ Sebességváltás (lásd a A rajz)
Használja a sebességkapcsolót (4) a 2 forgási sebesség valamelyikének kiválasztásához.
I. sebesség: A csavarok be- és kicsavarozásánál használatos.
II. sebesség: Fúrásnál használatos.
FIGYELEM! Ne változtassa a sebességkapcsoló (4) pozícióját a szerszám működése közben! Ez megsértheti a szerszám emelőkarját! A szerszám még a sebességkapcsoló beállításának változtatása előtt meg kell álljon!
Amennyiben a sebességkapcsoló nem helyezhető a maximális értékre, mozgassa meg egy kicsit a forgási tengelyt!
■ Tokmánycseréje (lásda Grajz):
- Vegye le az akkumulátort (8) a csavarozóról.
- Maximálisan nyissa ki a tokmányt (1).
- Csavarja ki a tokmányrögzítő csavart egy PH 2 (Philips Nr 2) csavarhúzóval az óramutató járásával megegyező irányban (FIGYELEM! Balos menet). A beragadt csavart a fej enyhe megütésével is kioldhatja.
- Csavarja ki a fúró-csavarozó fogantyúját az óramutató járásával ellentétes irányba csavarva (a fogantyú felöl nézve).
FIGYELEM: A beragadt fúró gyorstokmányt (1) egy imbuszkulcs behelyezésével is meglazíthatja: rögzítse az imbuszkulcsot a rövidebboldalával a tokmányba és lazítsa meg a tokmányt a kulcs hosszú karának gyenge megütésével (ásd a D rajz).
- A tokmány beszereléséhez az órajárással megegyező irányba (a tokmány felöl nézve) kell azt a tengelybe becsavaroznia és a rögzítő csavarral rögzítenie, valamint a PH 2-es (2. sz. Philips) csavarhúzóval az órajárással elentétes irányba becsavaroznia.
TOVÁBBI ELEMEK:
- A praktikus övakasztó (6) a fúró-csavarozó szíjra akasztását teszi lehető mind a jobb-, mind a balkezes felhasználó számára.
- A fúró-csavarozógép afúrás/csavarozás helyének segédvilágításával (11) van ellátva, amely az indítógomb (10) megnyomásakorkapcsol be.
■ Munkaeszközök cseréje
FIGYELEM! Kapcsolja le az akkumulátort a fúró-csavarozógépról vagy állítsa a középső pozícióba a forgásirány kapcsolót (5) ahhoz, hogy megvédje önmagát a szerszám véletlenszerű bekapcsolásától, amely megsebezheti a kezelőt.
Kioldott kapcsológombnál (10) leblokkol a fúróorsó. Ez lehetővé teszi a munkaszerszám gyors, kényelmes és könnyű cseréjét a fúrótokmányban. A fúró (vagy fej) tokmányból való kivételéhez forgassa el balra a tokmány gyűrűjét a tokmány nyilásának a növeléséhez. A fúró (vagy fej) tokmányba szereléséhez forgassa el a tokmány gyűrűjét jobbra egészen a fúró beszorulásáig.
A fúrót (vagy más típusú fejet) ellenállásig kell a tokmányba helyezni.
■ Nyílások fúrása
- Betonba, köbe és falba történő munkáknál használjon szilárd ötvözetű fúrófejet!
- Mély nyilások fúrásához lépésben fúrni, kisebb mélységekre, majd kihúzni a fúrót a nyilásból, hogy lehetővé tegye a forgács eltávolítását a nyilásból.
- Nagy átmérőjű nyilás fúrásához ajánlatos egy kisebb nyilás fúrásával kezdeni, majd azt a kívánt méretre bővíteni. Ez megelőzi a fúrógép esetleges túlterhelését.
- Ha a fúrás során beragad a fúró, azonnal ki kell kapcsolni a fúrógépet, hogy elkerülje annak megsérülését. A forgásirány kapcsoló segítségével távolítsa el a fúrót a lyukból.
- A fúrógépet a tervezett nyílással egy tengelyében kell tartani. A fúrót a megmunkált anyagra egyenes szögben kell beállítani. Abban az esetben, ha nem sikerül megtartani az egyenes szöget, beragadhat vagy eltörhet a fúró a nyílásban, szélsőséges esetben pedig akár a kezelőszemély sérülését is eredményezheti.
Az orsó fordulatszámát a kapcsológomb megfelelő nyomáserejével szabályozhatjuk.
■ Csavarok becsavarása
Előbb egy csavarvezető nyílást ajánlatos végezni, a csavar hosszánál kicsit mélyebbet és a csavarmenet külső átmérőjénél kicsit kisebb átmérővel. Abban az esetben, ha a csavar egy anyag szélének a szomszédságában található, a csavarvezető nyílás elkészítése megelőzi az anyag véletlenszerű lepattogzását.
Ha nehezen meg a becsavarozás, ki kell csavarni a csavart és egy kicsit meg kell nagyobbítani a csavarvezető nyílást.
Ha továbbra is nehézséget okoz a csavar becsavarozása (ami kemény fajtájú fa esetében fordulhat elő), kenőanyagot kell használni (pl. folyékony szappant). Megfelelő nyomást kell fejteni a csavarozóra, hogy elkerülje a csavarozó fej csavarfejhez viszonyított elfordulását. A csavarfoglalat sérülése lehetetlenné teheti a csavar becsavarozását és kicsavarozását.
TÁROLÁS ÉS KARBANTARTÁS:
Az elektromos szerszám alapjaiban véve nem igényel speciális karbantartási műveletet. A fúró-csavarozót gyermekektől elzárva tárolni, tiszta állapotban tartani, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását.
FIGYELEM: A tisztítási és karbantartási műveletek végrehajtása előtt mindig le kell kapcsolni az akkumulátort a csavarozóról és ki kell húzni a töltő dugaszát a konnektorból. A töltőt csak száraz törlőkendővel szabad tisztítani. A csavarozónál időnként meg kell tisztítani a szellőzőnyilásokat egy száraz kefe vagy törlőkendő segítségével. Rendszeres időközönként le kell szerelni a tokmányt és ki kell szórni a tokmányban összegyült port és más szennyeződést.
A csavarozó készülékházát rendszeres időközönként meg kell tisztítani enyhén szappanos, nedves törlőkendővel a por és a más szennyeződések eltávolításához. Semmilyen tisztítószert vagy oldószert nem szabad használni; ezek káros hatással lehetnek a készülék műanyag elemeire. Ügyelni kell arra, hogy a készülék belsejébe ne kerüljön be víz. Tisztítás után megvárni, míg teljesen megszárad a csavarozó.
SZÁLLÍTÁS:
Az elektromos szerszámot a nedvesség, a por és az apró részecskék okozta szennyeződéstől védő szállító kofferben kell szállítani és tárolni, különösen a szellőző nyilásokat kell bebiztosítani. A gép belsejébe kerülő apró részecskék a motor károsodását okozhatják.
Ha eltávolítja az akkumulátort a készülékből a szállítás vagy tárolás idejére, győződjön meg róla, hogy nem zárnak rövidre az akkumulátor érintkezői. Távolítsa el a böröndből, szerszámosládából vagy a szállítótárolóból a fémtárgyakat, pl. kötőcsavarokat, szögeket, csatokat, szétszórt bitfejeket, drótokat vagy fémreszelékeket, vagy más módon előzze meg ezen elemek akkumulátorral való érintkezését.
GYÁRTÓ:
PROFIX Sp. z o.o.,
Marywilska u. 34,
03-228 Varsó, LENGYELORSZÁG
Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.
FIGYELEM! Műszaki problémák esetén lépjen kapcsolatba a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrész t használva!
PIKTOGRAMOK:
A névleges táblázatban szereplő rajzok magyarázata:
— «Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»
- «Óvni az akkumulátort a magas hömérséklettől, pl. az állandó napsugárzástól.»
- «Tilos az akkumulátort tűzbe dobni.»
- «Tilos az akkumulátort vízbe dobni.»
- «Kizárólag beltéri használatra.»
KÖRNYEZETVÉDELEM:
FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyesalkotórészei negatívan befolyásolják a környezetet és azemberek egészségét.
Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.
TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:
| MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA | ||
| A fúró-csavarozó nem működik. | Nincs tápellátás, sérült motor vagy kapcsológomb. | Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe. |
| Zavar a motor működésében. | Lemerült elem. Töltse fel az akkumulátort. | |
| Elkopott szénkefék. | Cseréltesse ki a szénkeféket a szervizben. | |
A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!
Az alábbi útmutatót szerzőijogok védik. Annak másolása / sokszorosítása a Profix Sp. zo.o. cég írásos beleegyezése nélkül tilos.
NAUDOJIMO INSTRUKCIJA AKUMULIATORINIS SMÜGINIS SUKTUVAS – GREŽTUVAS TJV20
(HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:
(HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;
(HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:
EN 62841-1:2015 EN 62841-2-1:2018
EN 55014-1:2017 EN 55014-2:2015
IEC 62321-3-1:2013 IEC 62321-4:2013 IEC 62321-5:2013 IEC 62321-6:2015 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-1:2013
IEC 62321-2:2013 IEC 62321-8:2017
Mariusz Rotuski
- SYSTEM
- LT
- A töltő használata:
- ÜTVEFÚRÓ-CSAVAROZÓ RENDELTETÉSE ÉS FELÉPÍTÉSE:
- ■ Tartozékok
- ■ A berendezés elemei (lásd a 2. oldalt):
- Figyelmeztetések:
- A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:
- ■ Az akkumulátor töltése:
- TJ3LDTöltö
- TJ1LDTöltö
- ■ Akkumulátor töltés jelzése
- A töltés végeztével kapcsolja le a töltöt a hálózatról és vegye ki az akkumulátort.
- A MUNKAVÉGZÉS SORÁN:
- ■ Bekapcsolás/kikapcsolás
- ■ Forgásiránybeállítása (lásda Erajz)
- ■ Forgási fordulatszám beállítása (lásd a F rajz)
- ■ Üzemmód kiválasztása(lásd a F rajz)
- ■ Sebességváltás (lásd a A rajz)
- ■ Tokmánycseréje (lásda Grajz):
- TOVÁBBI ELEMEK:
- ■ Munkaeszközök cseréje
- ■ Nyílások fúrása
- ■ Csavarok becsavarása
- TÁROLÁS ÉS KARBANTARTÁS:
- SZÁLLÍTÁS:
- GYÁRTÓ:
- PIKTOGRAMOK:
- KÖRNYEZETVÉDELEM:
- NAUDOJIMO INSTRUKCIJA AKUMULIATORINIS SMÜGINIS SUKTUVAS – GREŽTUVAS TJV20
Márka : Tryton
Modell : TJV20
Kategória : Fúró
