Terméktípus	Sűrített levegős tűzőgép (tekercsszeges)
Márka	Makita
Modell	AN901
Üzemi nyomás	0,44 – 0,83 MPa (4,4 – 8,3 bar)
Szöghossz	45 – 90 mm
Maximális szögmennyiség	150 – 300 db (szögmérettől függően)
Méretek (H x Sz x M)	408 mm x 131 mm x 316 mm
Nettó tömeg (EPTA)	3,2 kg
Min. tömlő belső átmérő	8,5 mm
Ajánlott sűrített levegős olaj	Turbinaolaj (sűrített levegős szerszámolaj)
Hangnyomásszint (LpA)	87 dB(A) (EN792 szerint)
Hangteljesítményszint (LWA)	100 dB(A) (EN792 szerint)
Rezgésterhelés (ah)	4,5 m/s² (EN792 szerint)
Ajánlott védőfelszerelés	Védőszemüveg, hallásvédelem, szükség esetén arcvédelem
Üzemmódok	Egyedi szögezés (szakaszos szögezés) és folyamatos szögezés
Szögmélység állítható	Igen, állítóval (1–9 fokozat, kb. 1 mm/fokozat)
Tárkapacitás	Tekercs legfeljebb 300 szöggel
Kompresszor követelmény	Min. 80 L/perc 0,59 MPa-nál 50 szög/perc esetén
Biztonsági jellemzők	Érintőkar, kioldásgátló, kioldó reteszelése
Karbantartás	Napi kenés, rendszeres tisztítás, vízleeresztés a kompresszoron

Gyakran ismételt kérdések - AN901 MAKITA

Milyen sűrített levegős olajat használjak a Makita AN901-hez?

Hogyan állítsam be a szögmélységet a Makita AN901-en?

Használhatom a Makita AN901-et létrán vagy állványon is?

Hogyan váltok az egyedi szögezésről folyamatos szögezésre?

Mit tegyek, ha a Makita AN901 elakad?

Milyen védőfelszerelés szükséges a Makita AN901 használatához?

Hogyan csatlakoztassam a Makita AN901-et a kompresszorhoz?

Használhatom a Makita AN901-et a megadottól eltérő szögméretekkel?

Hogyan tisztítsam és kenjem meg a Makita AN901-et?

Mit jelent a tár reteszelőkarja (7-1)?

HASZNÁLATI ÚTMUTATÓ AN901 MAKITA

MAGYAR (Eredeti útmutató)

	Az általános nézet magyarázata
3-1. Pneumatikus szerszámolaj	9-1. Nyílás	14-2. Kivetőnyílás
4-1. Orradapter tárolóresz	9-2. Etető ház	15-1. Övtartó
5-1. Érintkező kar	10-1. Levegő bekötésére szolgáló	19-1. Váltókar
5-2. Fejadapter	szerelvény	19-2. Kioldókapcsoló retesze
6-1. Szabályozó	10-2. Légtömlő csatlakozó	22-1. Leeresztő
7-1. Biztosítókar	13-1. Folyamatos szegelés	23-1. Légszűrő
7-2. Ajtó	13-2. Szakaszos szegelés	24-1. Olajozó
7-3. Tár fedele	13-3. Váltókar	24-2. Pneumatikus olaj
8-1. Tár beosztás	13-4. Kioldókapcsoló retesze
8-2. Hevedertartó lap	14-1. Kis rúd

RÉSZLETES LEÍRÁS

Modell	AN901
Légnyomás 0,44 - 0,83 Mpa ( 4,4 - 8,3 bar)
Szeg hossza 45 mm - 90 mm
Szeg kapacitás 150 - 300 db
Méretek (H X M X SZ) 408 mm X 316 mm X	131 mm
Min. tömlőátmérő	8,5 mm
Pneumatikus szerszámolaj Turbina olaj
Tiszta tömeg 3,2 kg

• Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
• A tulajdonságok országról országra különbözhetnek.
  • Súly, az EPTA 01/2003 eljárás szerint

END106-3

ENG904-1

Jelképek

A következőkben a berendezésen használt jelképek láthatók. A szerszám használata előtt bizonyosodjon meg arról hogy helyesen értelmezi a jelentésüket.

• Olvassa el a használati útmutatót.
• Viseljen védőszemüveget.
• Ne használja állványzatokon, létrákon.

ENE059-1

Rendeltetés

A szerszámot előkészítő belső munkák elvégzésére szolgál, úgymint a párnafák vagy szarufák rögzítése, és ácsolás “2 x 4” burkolatban.

ENG905-1

Zaj

A tipikus A-súlyozású zajszint, a EN792szerint meghatározva:

angnyomásszint (LpA) : 87 dB(A)

Hangteljesítményszint (LWA): 100 dB(A)

Bizonytalanság (K) : 3 dB(A)

Viseljen fülvédöt.

Vibráció

A(z) EN792 szerint meghatározott rezgéskibocsátás értéke:

Vibráció kibocsátás ( a_h ): 4,5 m/s ^2 Bizonytalanság (K): 1,5 m/s ^2

ENG901-1

• A rezgéskibocsátás értéke a szabványos vizsgálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással.
• A rezgéskibocsátás értékének segítségével előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

⚠️ FIGYELMEZTETÉS:

• A szerszám rezgéskibocsátása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától függően.
• Határozza meg a kezelő védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (figyelembe véve a munkaciklus element, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

ENH003-13

Csak európai országokra vonatkozóan

EK Megfelelőségi nyilatkozat

Mi, a Makita Corporation, mint a termék felelős gyártója kijelentjük, hogy a következő Makita gép(ek):

Gép megnevezése:

Építőipari hevederes szegező

Típusszám/ Típus: AN901

sorozatgyártásban készül, és

Megfelel a következő Európai direktíváknak:

2006/42/EC

És gyártása a következő szabványoknak valamint szabványosított dokumentumoknak megfelelően történik: EN792

A műszaki dokumentáció Európában a következő hivatalos képviselőnknél található:

Makita International Europe Ltd.

- A személyes biztonsága és a szerszám megfelelő használata illetve karbantartása érdekében a szerszám használata előtt olvassa el ezt a kézikönyvet.

- Mindig viseljen védőszemüveget a por elleni védelem érdekében és a szögek okozta sérülések megelőzésére.

⚠️FIGYELEM: A munkáltatónak kell gondoskodnia arról, hogy a szerszámot kezelő személyek és a közvetlen közelben tartózkodók mindig viseljenek védőszemüveget.

- Csak ausztráliai és új-zélandi felhasználók számára.

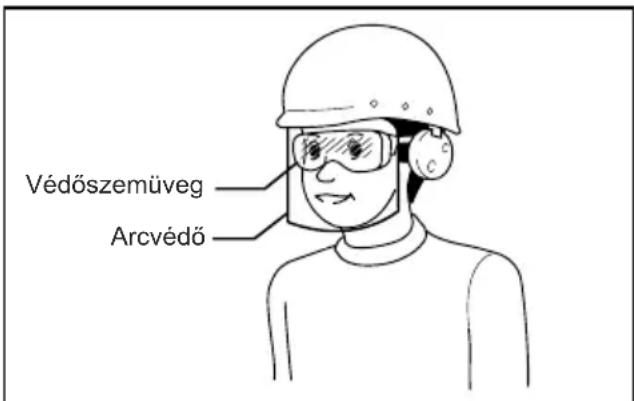

A por elleni védelem érdekében vagy a szögek

okozta sérülések megelőzésére mindig viseljen védőszemüveget és arcvédőt. A védőszemüvegnek és az arcvédőnek meg kell felelnie az AS/NZS 1336 szabvány követelményeinek.

⚠️FIGYELEM: A munkáltatónak kell gondoskodnia arról, hogy a szerszámot kezelő személyek és a közvetlen közelben tartózkodók mindig viseljenek védőszemüveget.

000114

• Használjon fülvédőt, hogy megóvja a hallását a zajtól munka közben. és hogy védje a fejét. Emellett viseljen könnyű, de nem laza ruházatot. A ruha ujját gombolja be, vagy tűrje fel. Ne viseljen nyakkendőt.
• A munka siettetése vagy a szerszám erőltetése veszélyes. Odafigyeléssel kezelje a szerszámot. Alkohol, gyógyszerek, és hasonló anyagok hatása alatt ne dolgozzon a szerszámmal.
• Általános szerszámkezelési irányelvek:

(1) Mindig ellenőrizze, hogy a szerszám nem tartalmaz kötőelemeket.
(2) Soha ne irányítsa magára vagy másra a szerszámot, akár tartalmaz kötőelemeket, akár nem.
(3) Addig ne kapcsolja be a szerszámot, amíg nincs stabilan ráhelyezve a munkadarabra.
(4) Tisztelje a szerszámot, mint munkaeszközt.
(5) Ne játsszon vele.
(6) Ne tartsa vagy hordozza a szerszámot úgy, hogy az ujja a kioldókapcsolón van.
(7) Ne tegyen kötőelemeket a szerszámba, ha a kezelőszervek bármelyike aktiválva van.
(8) Ne működtesse a szerszámot más áramforrásról, mint ami az eszköz kezelési/biztonsági útmutatójában meg van adva.

- A nem megfelelően működő szerszámot nem szabad használni.

- Szerszám használat közben néha szikrák repkednek. Ne használja a szerszámot illó, gyúlékony anyagok közelében, mint például a benzin, hígító, festék, gáz, ragasztók, stb.; ezek meggyulladhatnak és felrobbanhatnak, komoly sérüléseket okozva.

- A területet a biztonságos működtetés érdekében jól meg kell világítani. A területnek tisztának és szemétmentesnek kell lennie. Különösen figyeljen a stabil testtartásra és az egyensúlyra.

- Csak a munkában érintettek lehetnek a közelben. Különösen a gyerekeket kell mindig távol tartani.

- A zajszintre helyi előírások vonatkozhatnak, amelyeket be kell tartani, a zaj szintjét az előírt határérték alatt tartva. Bizonyos esetekben a zaj csökkentésére zajszigetelő redőnyöket kell használni.

- Ne játsszon az érintkező elemmel: ez meggátolja a véletlen kilövést, így mindig a szerszámon kell tartani, nem szabad eltávolítani. A kioldókapcsoló rögzítése a BE pozícióban szintén nagyon veszélyes. Soha ne rögzítse a kioldókapcsolót. Ne működtesse a szerszámot, ha a szerszám kezelőszerveinek bármelyike működésképtelen, kiiktatták, módosítva lett vagy nem működik megfelelően.

- A biztonság és a szerszám élettartamának meghosszabbítása érdekében a szerszám működtetéséhez használt levegőnyomás 0,44 - 0,83 MPa (4,4 - 8,3 bar) legyen. Az üzemi nyomás ne haladja meg a 0,83 MPa (8,3 bar) ajánlott értéket. A szerszámot nem szabad olyan tápforrásra kötni, amelynek nyomása nagyobb lehet mint 1,37 MPa (13,7 bar).

- Kérjük, ellenőrizze, hogy a nyomás, amit a sűrített levegőjű rendszer szállít, nem lépi túl a rögzítőt beüttő szerszám maximálisan megengedett nyomását. Kezdetben állítsa a megengedettnél alacsonyabb értékre a légnyomást (lásd MŰSZAKI ADATOK).

- Soha ne használja a szerszámot mással, mint sűrített levegő. Ha palackozott gázt (szén-dioxid, oxigén, nitrogén, hidrogén, levegő, stb.) vagy gyúlékony gázt (hidrogén, propán, acetilén, stb.) használ, akkor a szerszám fel fog robbanni és komoly sérüléseket okoz.

- Használat előtt mindig ellenőrizze a szerszámot az általános állapota és a meglazult csavarok tekintetében. Szükség esetén húzza meg azokat.

- A használat előtt ellenőrizze, hogy minden biztonsági rendszer működőképes állapotban van. A szerszámnak nem szabad működni csak a kioldókapcsoló behúzásakor, vagy csak az érintkező kar fához való hozzányomásakor. Csak akkor szabad működnie, ha mindkét művelet megtörténik. Ellenőrizze a lehetséges hibás működést szegek nélkül, a tolórúd teljesen kihúzott helyzetében.

- Ellenőrizze, hogy a kioldókapcsoló tényleg rögzítve van amikor a váltókart a LOCK (RETESZ) pozícióba állítja.

Gondosan ellenőrizze a falakat, mennyezeteket, padlókat, tetőszerkezetet és hasonlókat, nehogy áramütést, gázszivárgást, robbanást, stb. okozzon,

ha áram alatt levő vezetékbe, csővezetékbe vagy gázcsőbe talál.

- Csak a kézikönyvben megadott szegeket használjon. Másfajta szegek használata a szerszám hibás működését okozhatja.

- Soha ne használjon a “Ne használja állványzatokon, létrákon” felirattal jelölt kötőelemeket behajtó szerszámot speciális alkalmazásoknál, például:

- amikor a behajtás helyének változtatásához állványokat, lépcsőket, létrákat vagy létraszerű szerkezeteket pl. tetőlétra, használ;

- dobozok vagy ládák lezársakor;

- szállítási biztonsági rendszerek, pl. járműveken és kocsikon, rögzítéséhez.

- Ne engedje, hogy ezeken a helyeken használják a szerszámot.

- Szegelés előtt győződjön meg róla, hogy senki nincs a közelében. Soha ne próbálja a szeget egyszerre belülröl és kívülröl behajtani. A szegek átszakíthatják és/vagy kirepülhetnek, komoly veszélyt okozva.

- Ügyeljen a stabil testtartásra és az egyensúlya megőrzésére a szerszámmal a kezében. Ellenőrizze, hogy ne legyen senki lent, amikor magas helyszíneken dolgozik, és biztosítsa a légtömlőt, nehogy hirtelen megrántsák, vagy beleakadjanak.

- Tetőkön és más magas helyszíneken előrefelé haladva szegeljen. Könnyen elveszítheti a biztos testtartást szegelés közben, ha hátrafelé haladva dolgozik. Amikor függőlegesen felületen szegel, a szegeljen fentről lefelé. Így kisebb erőfeszítéssel tud szegelni.

- A szeg elhajlik, vagy a szerszám eltömödik, ha véletlenül egy másik szeg fejére üti be a szeget, vagy egy görcsbe talál a fában. A szeg elrepülhet éseltalálhat valakit, vagy a szerszám maga veszélyesen reagálhat. Óvatosan üsse be a szegeket.

- Ne hagyja a betöltött szerszámot vagy a nyomás alatt levő léglégsűrítőt hosszú ideig a tűző napon. Ellenőrizze, hogy por, homok, forgács és más idegen anyagok nem hullhatna a szerszámba azon a helyen, ahol otthagyja.

- Ne irányítsa a kivetőnyílást senkire a közelben. Tartsa távol kezeit és lábait a kivetőnyílás környezetétől.

- Amikor a légtömlő csatlakoztatva van, akkor ne hordozza a szerszámot ujjával a kioldókapcsolón, és ne adja át senkinek ilyen körülmények között. A véletlen tüzelés rendkívül veszélyes lehet.

- Óvatosan kezelje a szerszámot, mivel magas nyomás van a szerszám belsejében, ami veszélyes lehet, ha a durva bánásmód (ledobás vagy ütés) egy repedést okoz. Ne próbálkozzon faragni vagy vésni a szerszámba.

• Ha szokatlan jelenséget vagy bármilyen hibát észlel a szerszám működése során, akkor azonnal hagyja abba a szegelési műveletet.

• Mindig válassza le a légtömlőt és vegye ki az összes szeget:

• Ha örizetlenül hagyja.

• Bármilyen karbantartás vagy javítás előtt.
• Eltömödés megszüntetése előtt.

• Mielött más helyre viszi a szerszámot.

• A munka végeztével azonnal végezzen el a karbantartást és a tisztítást. Elsőrangú állapotban tartsa a szerszámot. Kenje a mozgó alkatrészeket, hogy megvédje a rozsdásodástól és minimalizálja a súrlódással kapcsolatos kopást. Törölje le az összes port az alkatrészekről.

• Amikor nem használja a szerszámot, mindig rögzítse a kioldókapcsolót a váltókar LOCK (RETESZ) pozícióba állításával.
• Ne módosítsa a szerszámot a Makita engedélye nélkül.
• Forduljon a Makita hivatalos szervizközpontjához a szerszám rendszeres ellenőriztetése érdekében.
  • A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a karbantartást és a javításokat a Makita hivatalos szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.
• Csak a kézikönyvben meghatározott pneumatikus szerszámolajat használjon.
• Soha ne csatlakoztassa a szerszámot olyan sűrített levegő rendszerhez, amelyben a nyomás meghaladhatja a szerszám maximális megengedett nyomásának 10 %-át. Kérjük, ellenőrizze, hogy a nyomás, amit a sűrített levegőjű rendszer szállít, nem lépi túl a rögzítót beüttő szerszám maximálisan megengedett nyomását. Kezdetben a javasolt megengedett nyomásnál alacsonyabb értékre állítsa a légnyomást.
• Ne próbálja a kioldókapcsoló érintkező elemét lenyomni egy ragasztószalaggal vagy huzallal. Ez halálhoz vagy komoly sérüléshez vezethet.
• Mindig ellenőrizze az érintkező elemet, a kézikönyvben leírt módon. Ha a biztonsági szerkezet nem működik megfelelően, akkor a szegek beütése véletlenül is megtörténhet.

ÓRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

ÜZEMBEHELYEZÉS

A légsűrítő kiválasztása

A légsűrítőnek meg kell felelnie az EN60335-2-34 előírásainak.

Olyan légsűrítőt válasszon, amelynek elegendő nyomást és légteljesítményt biztosít a gazdaságos működtetéshez. Az ábra mutatja a szegelési frekvencia, az alkalmazható nyomás és a légsűrítő légteljesítménye közötti kapcsolatot. Így például, ha a szegelés körülbelül 50 percenkénti darabszámmal történik 0,59 MPa (5,9 bar) nyomáson, akkor egy olyan légsűrítő szükséges, aminek a légteljesítménye 80 liter/perc felett van. Nyomásszabályozókat kell használni a légnyomás korlátozásához a szerszám névleges nyomására ott, ahol a levegőellátás nyomása túllépi a szerszám névleges nyomását. Ennek elmulasztása a szerszám üzemeltetőjének vagy a közeli személyeknek komoly sérüléséhez vezethet.

Légtömlő kiválasztása

Fig.1

Olyan nagy és rövid légtömlőt használjon, amilyet csak lehetséges, hogy biztosítani tudja a folyamatos, hatékony szegelési műveletet. 0,49 MPa (4,9 bar) légnyomás mellett, 0,5 másodperc szegezések közötti szünet esetén 8,5 mm fölötti belső átmérőjű és 20 m-nél (6,6 láb) rövidebb légtömlő javasolt.

⚠ VIGYÁZAT:

- A légsűrítő alacsony légteljesítménye, vagy egy hosszú illetve kisebb átmérőjű légtömlő a szerszám behajtási kapacitásának csökkenését okozhatja a szegelési frekvencia tekintetében.

Kenés

A maximális teljesítmény biztosítása érdekében szereljen fel egy levegő-előkészítő szerelvényt (olajozó, szabályozó, légszűrő) minél közelebb a szerszámhoz. Állítsa be az olajozót úgy, hogy egy csepp olaj kerüljön továbbításra minden 30 szegre.

Fig.2

Ha nem használ levegő-előkészítő szerelvényt, akkor olajozza meg a szerszámot pneumatikus szerszámolajjal úgy, hogy 2 (kettő) vagy 3 (három) csepp olajat cseppent a levegő bekötésére szolgáló csatlakozószerelvénybe. Ezt használat előtt és után is meg kell tenni. A megfelelő kenés érdekében a szerszámot a pneumatikus szerszámolaj alkalmazása után néhányszor el kell sütni kell.

Fig.3

MÜKÖDÉSI LEÍRÁS

⚠VIGYÁZAT:

- Mindig rögzítse a kioldókapcsolót, és válassza le a tömlót, mielőtt ellenőriz vagy beállít egy funkciót a szerszámon.

Fejadapter

Amikor könnyen karcolódó felületű munkadarabot szegel, használja az orradaptert. Ezt a gyárban felszerelték a szerszám elejére.

Fig.4

Csatlakoztassa az orradaptert az érintkező karra. Hogy ne veszítse el, használat után tárolja az orradaptert a szerszám elején.

Fig.5

A szegezési mélység beállítása

A szegezési mélység beállításához fordítsa el a szabályozót úgy, hogy a szabályozó felett lévő nyíl a szabályozón lévő számra mutasson. A szegezési mélység akkor a legnagyobb, ha a nyíl az 1 számra mutat. Minél nagyobb számra mutat a nyíl, annál sekélyebb a szegezési mélység. A mélység beosztásonként körülbelül 1,0 mm-rel változik. Ha a szeg nincs elég mélyre beütve, még akkor sem, ha a nyíl az 1 számra mutat, növelje meg a légnyomást. Ha a szeg nincs elég mélyre beütve, még akkor sem, ha a nyíl a 9 számra mutat, csökkentse le a légnyomást. Általánosan igaz, hogy a szerszám élettartama hosszabb lesz, ha a szerszámot alacsonyabb légnyomással működtetik, és a szabályozó kisebb számra van állítva.

Fig.6

ÖSSZESZERELÉS

⚠VIGYÁZAT:

- Mindig rögzítse a kioldókapcsolót, és válassza le a tömlőt, mielőtt bármilyen munkát végez a szerszámon.

A szegező betöltése

Válassza ki a munkához megfelelő szegeket. Nyomja le a biztosítókart és nyissa ki az ajtót és a tár fedelét.

Fig.7

Emelje fel és fordítsa el a hevedertartó lapot a megfelelő pozícióba állításhoz. 90 mm hosszú szegek betöltésekor használja az alsó pozíciót. 65 vagy 75 mm hosszú szegek betöltésekor használja a középső pozíciót. 45, 50 vagy 57 mm hosszú szegek betöltésekor használja a felső pozíciót. Ha a szerszámot rossz pozícióba állított hevedertartó beállítással működtetik, az elégtelen szegadagolást vagy a szerszám meghibásodását eredményezheti.

Fig.8

Helyezze a szeghevedert a hevedertartó lap fölé. Tekerjen le elég szeget, hogy elérje az etetővillát. Helyezze az első szeget a vezetőcsatornába, a második szeget pedig az etetővillába. A szegek fejének az etetőben levő nyílásban kell lenniük. Helyezze a többi lecsavart szeget az etetőre. Zárja be a tár fedelét és az ajtót, de előtte ellenőrizze, hogy a szegheveder megfelelően van beállítva a tárban.

Fig.9

A légtömlő csatlakoztatása

Reteszelje a kioldókapcsolót. Csúsztassa rá a légtömlő csatlakozóját a szegezőgép levegő bekötésére szolgáló szerelvényére. Ellenőrizze, hogy a csatlakozó szilárdan illeszkedik a helyére, amikor fel van szerelve a szerelvényre. A tömlőcsatlakozást annak figyelembe vételével kell a szerszámra vagy annak közelébe felszerelni, hogy a nyomástartály kiürüljön a levegőellátás szétcsatlakoztatásakor.

Fig.10

ÜZEMELTETÉS

⚠ VIGYÁZAT:

- A használat előtt ellenőrizze, hogy minden biztonsági rendszer működőképes állapotban van.

Fig.11

Fig.12

1. A szeg behajtásához az érintkező elemet rá kell helyezni a munkadarabra, és meghúzni a kioldókapcsolót, vagy
2. Először meg kell húzni a kioldókapcsolót, és ezután helyezni az érintkező elemet a munkadarabra.

Az 1. módszer a szakaszos szegeléshez való, amikor óvatosan és nagyon pontosan kíván behajtani egy szeget. A 2. módszer a folyamatos szegeléshez való.

⚠ VIGYÁZAT:

• Ugyanakkor, amikor a szerszám a "Szakaszos szegelés" módban van, akkor A KIOLDÓKAPCSOLÓ FÉLIG BEHÚZOTT
  POZÍCIÓJÁBAN, egy nem várt elsütés történhet, ha az érintkező elem újra érintkezik a munkadarabbal vagy más felülettel, a visszarúgás hatása miatt. A nem várt elsütés elkerülése érdekében tegye a

következőket;

A. Ne helyezze túl nagy erővel az érintkező elemet a munkadarabra.
B. Húzza meg teljesen a kioldókapcsolót és a szegelés után tartsa 1-2 másodpercig.

Az 1. módszerhez a váltókart állítsa a "Szakaszos szegelés" pozícióba. Az 2. módszerhez a váltókart állítsa a "Folyamatos szegelés" pozícióba. Miután módosította a szegelés módját a váltókarral, ellenőrizze, hogy a váltókar pontosan be van állítva a kívánt szegelési módszerhez.

Fig.13

⚠VIGYÁZAT:

- A szerszám szeg nélküli működtetését kerülni kell, mert lerövidíti a szerszám élettartamát.

Levegőkimenet

A levegőkimenet iránya könnyen megváltoztatható a kilépőnyílás fedelének elforgatásával. Szükség esetén változtassa meg.

Elakadt szegező

Fig.14

⚠VIGYÁZAT:

- Egy elakadás megszüntetése előtt mindig rögzítse a kioldókapcsolót, válassza le a légtömlőt és vegye ki a szegeket a tárból.

Amikor a szegezőgép elakad, járjon el a következő módon:

Nyissa ki az ajtót és tár fedelét és vegye ki a szeghevedert. Tegyen egy kis rudat vagy más hasonló tárgyat a kivetőnyílásba, és üsse meg egy kalapáccsal, hogy kivegye az elakadt szeget a kivetőnyílásból. Tegye vissza a szeghevedert és zárja be a tár fedelét és az ajtót.

Akasztó

Fig.15

Fig.16

Az akasztó a szerszám ideiglenes felakasztására használható. Az akasztó a szerszám mindkét oldalára felszerelhető.

⚠VIGYÁZAT:

• Mindig válassza le a tömlőt, amikor az akasztóval felakasztja a szerszámot.
• Mindig szorosan húzza meg a kampó rögzítő csavart. A meglazult csavar levegő szivárgását okozhatja a szerszámból.
• Soha ne akassza a szerszámot derékszíjra vagy hasonlóra. Veszélyes véletlen elsütést eredményezhet.

Szegek

004310

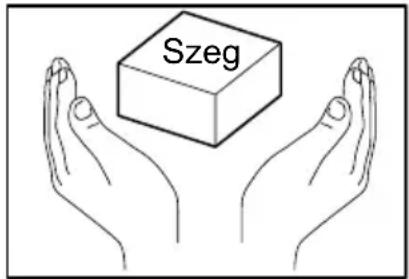

Óvatosan bánjon a szeghevederekkel és a dobozukkal. Ha a szegekkel durván bánnak, azok meghajolhatnak, vagy az összefűzésük eltörik, ami rossz szegadagoláshoz vezet.

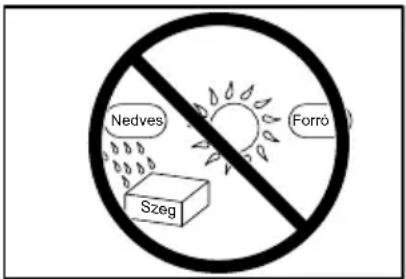

Ne tárolja a szegeket nagyon nedves vagy forró helyen, vagy közvetlen napsugárzásnak kitett helyen.

005382

KARBANTARTÁS

⚠ VIGYÁZAT:

• Ha karbantartást vagy átvizsgálást végez a szerszámon, elötte mindig csatlakoztassa le a tömlöt.

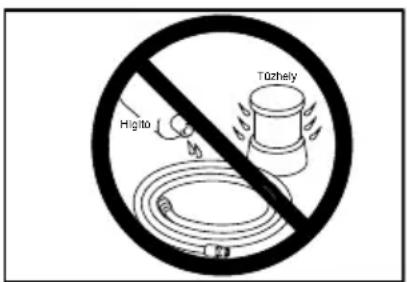

• Soha ne használjon gázolajt, benzint, higítót, alkoholt vagy hasonló anyagokat. Ezek elszineződést, alakvesztést vagy repedést okozhatnak.

A szegző karbantartása

Használat előtt mindig ellenőrizze a szerszámot az általános állapota és a meglazult csavarok tekintetében. Szükség esetén húzza meg azokat.

Fig.17

Lecsatlakoztatott szerszámnál naponta ellenőrizze, hogy az érintkező elem és a kioldókapcsoló szabadon mozognak. Ne használja a szerszámot, ha az érintkező elem vagy a kioldókapcsoló szorul vagy beragad.

Fig.18

Ellenőrizze, hogy a kioldókapcsoló tényleg rögzítve van amikor a váltókart a LOCK (RETESZ) pozícióba állítja.

Fig.19

Ha a szerszámot hosszabb ideig nem használják, akkor kenje meg a szerszámot pneumatikus szerszámolajjal és tárolja a szerszámot biztonságos helyen. Kerülje el a közvetlen napsugárzást és/vagy a nedves és forró környezeteket.

Fig.20

Fig.21

A légsűrítő, a levegő-előkészítő szerelvény és a légtömlő karbantartása

Fig.22

Fig.23

Használat után mindig engedje le a légsűrítő tartályát és a légszűrőt. Ha nedvesség kerül a szerszámba, akkor az elégtelen teljesítményt és a szerszám meghibásodását okozhatja.

Rendszeresen ellenőrizze, hogy elég pneumatikus olaj van a levegő-előkészítő szerelvény olajozójában. A megfelelő olajozás elmulasztása a tömítőgyűrűk gyors elhasználódását okozza.

Fig.24

Tartsa a légtömlőt hőtől (60°C felett, 140°F felett), vegyszerektől (hígító, erős savak vagy lúgok) távol. Emellett vezesse a tömlőt távol az akadályoktól, amelyekbe veszélyesen beakadhat működés közben. A tömlőket távol kell vezetni az éles sarkoktól és területektől is, amelyek a tömlő károsodásához vagy kidörzsöléséhez vezethetnek.

005390

A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.
