AN901 - Tacker MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Druckluft-Tacker (Coilnagler)
Marke	Makita
Modell	AN901
Betriebsdruck	0,44 – 0,83 MPa (4,4 – 8,3 bar)
Nagellänge	45 – 90 mm
Maximale Nagelanzahl	150 – 300 Stück (je nach Nagelgröße)
Abmessungen (L x B x H)	408 mm x 131 mm x 316 mm
Netto-Gewicht (EPTA)	3,2 kg
Min. Schlauchinnendurchmesser	8,5 mm
Empfohlenes Druckluftöl	Turbinenöl (Druckluft-Werkzeugöl)
Schalldruckpegel (LpA)	87 dB(A) (gemäß EN792)
Schallleistungspegel (LWA)	100 dB(A) (gemäß EN792)
Schwingungsbelastung (ah)	4,5 m/s² (gemäß EN792)
Schutzausrüstung empfohlen	Schutzbrille, Gehörschutz, ggf. Gesichtsschutz
Betriebsarten	Einzelnageln (absatzweises Nageln) und kontinuierliches Nageln
Nageltiefe einstellbar	Ja, über Einsteller (Stufen 1–9, ca. 1 mm pro Stufe)
Magazinkapazität	Spule mit bis zu 300 Nägeln
Kompressoranforderung	Min. 80 L/min bei 0,59 MPa für 50 Nägel/min
Sicherheitsmerkmale	Kontaktarm, Auslösesperre, Verriegelung des Auslösers
Wartung	Tägliche Schmierung, regelmäßige Reinigung, Wasserablass am Kompressor

Häufig gestellte Fragen - AN901 MAKITA

Welches Druckluftöl soll ich für den Makita AN901 verwenden?

Wie stelle ich die Nageltiefe am Makita AN901 ein?

Kann ich den Makita AN901 auch auf Leitern oder Gerüsten verwenden?

Wie wechsle ich die Betriebsart von Einzel- zu Dauerfeuer?

Was tun bei einem Nagelstau im Makita AN901?

Welche Schutzausrüstung ist beim Arbeiten mit dem Makita AN901 erforderlich?

Wie schließe ich den Makita AN901 an den Kompressor an?

Kann ich den Makita AN901 auch mit anderen Nagelgrößen als den angegebenen verwenden?

Wie reinige und schmiere ich den Makita AN901 richtig?

Was bedeutet der Sperrhebel am Magazin (7-1)?

BEDIENUNGSANLEITUNG AN901 MAKITA

DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung

3-1. Druckluft-Werkzeugöl	8-2. Bandaufnahmeplatte	14-1. Kleine Stange
4-1. Nasenlagerungsteil	9-1. Schlitz	14-2. Auswurföffnung
5-1. Kontaktarm	9-2. Beschickergehäuse	15-1. Haken
5-2. Adapternase	10-1. Anschlussnippel	19-1. Hebel zum Ändern der Betriebsart
6-1. Einsteller	10-2. Anschlussmuffe	19-2. Auslösersperre
7-1. Sperrhebel	13-1. Kontinuierliches Nageln	22-1. Ablasshahn
7-2. Klappe	13-2. Absatzweises Nageln	23-1. Luftfilter
7-3. Magazinkappe	13-3. Hebel zum Ändern der Betriebsart	24-1. Öler
8-1. Magazinskala	13-4. Auslösersperre	24-2. Druckluftöl

TECHNISCHE DATEN

Modell	AN901
Luftdruck 0,44 - 0,83 Mpa (4,4 - 8,3 bar)
Nagellänge 45 mm - 90 mm
Max. Anzahl Nägel 150 - 300 St.
Abmessungen (L x H x B) 408 mm X 316 mm	X 131 mm
Min. Schlauchdurchmesser 8,5 mm
Druckluft-Werkzeugöl	Turbinenöl
Netto-Gewicht	3,2

• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten Veränderungen ohne Hinweis
  • Die technischen Daten können für verschiedene Länder unterschiedlich sein.
  • Gewicht entsprechend der EPTA-Vorgehensweise 01/2003

END106-3

ENG904-1

Symbole

Nachstehend sind Symbole aufgeführt, auf die Sie beim Werkzeuggebrauch stoßen können. Sie sollten noch vor Arbeitsbeginn ihre Bedeutung kennen.

- Lesen Sie die vorliegende

Bedienungsanleitung.

- Tragen Sie eine Schutzbrille.

- Nicht auf Gerüsten, Leitern verwenden!

ENE059-1

Gebrauchszweck

Das Werkzeug dient dem vorbereitenden Innenausbau, wie dem Befestigen von Deckenträgern oder einfachen Sparren und Rahmenwerken im "2 x 4"-Wohnbau.

ENG905-1

Geräuschpegel

Die typischen A-bewerteten Geräuschpegel, bestimmt gemäß EN792:

Schalldruckpegel (LpA) : 87 dB(A)

Schallleistungspegel (LWA) : 100 dB(A)

Abweichung (K) : 3 dB(A)

Tragen Sie Gehörschutz.

Schwingung

Gemäß EN792 ermittelte Schwingungsbelastung:

Schwingungsausgabe ( a_h ): 4,5 m/s ^2

Abweichung (K): 1,5 m/s

ENG901-1

• Die deklarierte Schwingungsbelastung wurde gemäß der Standardtestmethode gemessen und kann für den Vergleich von Werkzeugen untereinander verwendet werden.
• Die deklarierte Schwingungsbelastung kann auch in einer vorläufigen Bewertung der Gefährdung verwendet werden.

⚠️WARNUNG:

• Die Schwingungsbelastung während der tatsächlichen Anwendung des Elektrowerkzeugs kann in Abhängigkeit von der Art und Weise der Verwendung des Werkzeugs vom deklarierten Belastungswert abweichen.
- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft).

Nur für europäische Länder

EG-Konformitätserklärung

Wir, Makita Corporation als verantwortlicher

Hersteller, erklären, dass die folgenden Geräte der

Marke Makita:

Bezeichnung des Geräts:

Coilnagler

Nummer / Typ des Modells: AN901

in Serienfertigung hergestellt wird und

den folgenden EG-Richtlininen entspricht:

2006/42/EC

Außerdem werden die Geräte gemäß den folgenden

Standards oder Normen gefertigt:

EN792

Die technische Dokumentation erfolgt durch unseren

Bevollmächtigten in Europa:

Makita International Europe Ltd.

SICHERHEITSANWEISUNGEN

WARNUNG: ZUR VERMEIDUNG VON

VERLETZUNGEN SIND BEI DER BENUTZUNG DIESES WERKZEUGS DIE ALLGEMEINEN REGELN DES ARBEITSSCHUTZES UND INSBESONDERE DIE FOLGENDEN ANWEISUNGEN EINZUHALTEN:

LESEN SIE DIESE ANLEITUNG

VOLLSTÄNDIG DURCH!

- Um Ihre persönliche Sicherheit und sachgerechten

Betrieb und Wartung des Werkzeugs zu gewährleisten, lesen Sie vor der Benutzung des Werkzeugs diese Bedienungsanleitung vollständig durch.

- Tragen Sie zum Schutz Ihrer Augen vor Staub und

Verletzungen durch Nägel stets eine Schutzbrille.

⚠️WARNUNG: Es ist Pflicht des Arbeitgebers, das Tragen von Schutzbrillen beim Bediener und allen anderen Personen im unmittelbaren Arbeitsbereich durchzusetzen.

• Nur Australien und Neuseeland

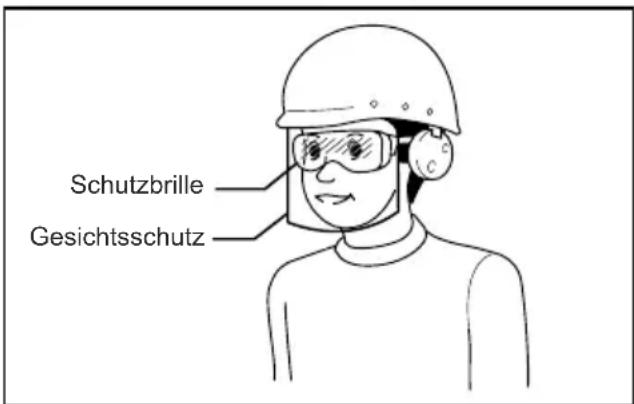

Tragen Sie zum Schutz Ihrer Augen vor

Verletzungen durch Staub, Schmutz oder Klammern

stets eine Schutzbrille und einen Gesichtsschutz. Die Schutzbrille und der Gesichtsschutz müssen die Anforderungen der Norm AS/NZS 1336 erfüllen.

⚠️WARNUNG: Es ist Pflicht des Arbeitgebers, das Tragen von Schutzbrillen beim Bediener und allen anderen Personen im unmittelbaren Arbeitsbereich durchzusetzen.

000114

• Tragen Sie einen Gehörschutz, um Ihre Ohren vor dem Auslassgeräusch zu schützen, und tragen Sie darüber hinaus einen Kopfschutz. Tragen Sie auch leichte, aber keine weite Kleidung. Ärmel müssen zugeknöpft oder hochgerollt sein. Das Tragen einer Krawatte ist unzulässig.
• Ein überhastetes Ausführen der Arbeit und der Gebrauch des Werkzeugs mit zu hohem Kraftaufwand sind gefährlich. Gehen Sie mit dem Werkzeug sorgfältig um. Benutzen Sie das Werkzeug nicht, wenn Sie unter Einfluss von Alkohol, Drogen oder dergleichen stehen.
• Grundsätzliche Richtlinien zur Handhabung des Werkzeugs:

(1) Gehen Sie stets davon aus, dass sich Nägel im Werkzeug befinden.
(2) Richten Sie das Werkzeug niemals auf sich selbst oder andere Personen, auch dann nicht, wenn sich keine Nägel im Werkzeug befinden.
(3) Lösen Sie das Werkzeug erst dann aus, nachdem es fest auf das Werkstück aufgesetzt wurde.
(4) Sehen Sie das Werkzeug als Hilfsmittel für Ihre Arbeit an.
(5) Kein Unfug!
(6) Halten oder tragen Sie das Werkzeug nicht mit dem Finger am Auslöser.
(7) Laden Sie das Werkzeug nicht mit Nägeln auf, wenn eines der Auslöseelemente aktiviert ist.
(8) Betreiben Sie das Werkzeug ausschließlich mit einer in den Betriebs-/Sicherheitsanweisungen des Werkzeugs vorgegebenen Energiequelle.

- Ein Werkzeug, das Defekte aufweist, darf nicht verwendet werden.

- Bei der Benutzung des Werkzeugs kann es gelegentlich zu einem Funkenflug kommen.

Benutzen Sie das Werkzeug nicht in der Nähe leicht flüchtiger, brennbarer Substanzen wie Benzin, Verdünner, Lack, Gas, Klebstoff usw.; weil sich diese Stoffe entzünden und explodieren können, wodurch es zu schweren Verletzungen kommen kann.

- Der Arbeitsplatz muss ausreichend beleuchtet sein, um ein sicheres Arbeiten zu gewährleisten. Der Arbeitsplatz muss sauber und aufgeräumt sein. Achten Sie besonders auf festen Stand und auf Gleichgewicht.

- In der Nähe sollten sich nur die mit der Ausführung der Arbeiten beschäftigten Personen aufhalten. Achten Sie besonders darauf, dass sich keine Kinder in der Nähe befinden.

- Befolgen Sie etwaige örtliche Lärmschutzvorschriften, halten Sie insbesondere die vorgeschriebenen Grenzen der Geräuschpegel ein. In bestimmten Fällen sollte der Lärmpegel mit Hilfe von Jalousien gedämpft werden.

- Gehen Sie mit dem Kontaktfuß sorgfältig um: Dieser Fuß verhindert ein versehentliches Auslösen. Daher muss er stets am Werkzeug verbleiben und darf nicht entfernt werden. Auch das Arretieren des Auslösers in Auslösestellung ist sehr gefährlich. Versuchen Sie niemals, den Auslöser zu arretieren. Benutzen Sie das Werkzeug nicht, wenn eines der Bedienelemente des Werkzeugs funktionsunfähig oder mangelhaft ist oder demontiert oder abgeändert wurde.

- Betreiben Sie das Werkzeug ausschließlich innerhalb des vorgeschriebenen Luftdruckbereichs von 0,44 - 0,83 MPa (4,4 - 8,3 bar), um die Sicherheit und eine längere Lebensdauer des Werkzeugs zu gewährleisten. Ein Überschreiten des empfohlenen maximalen Betriebsdrucks von 0,83 MPa (8,3 bar) ist unzulässig. Das Anschließen des Werkzeugs an eine Druckluftquelle, die einen höheren Druck als 1,37 MPa (13,7 bar) erzeugen kann, ist verboten.

- Stellen Sie sicher, dass der vom Druckluftsystem erzeugte Luftdruck nicht den maximal zulässigen Luftdruck des Naglers überschreitet. Stellen Sie den Luftdruck anfänglich auf die Untergrenze des zulässigen Drucks ein (siehe TECHNISCHE DATEN).

- Betreiben Sie das Werkzeug ausschließlich mit Druckluft. Bei Verwendung von Flaschengas (Kohlendioxid, Sauerstoff, Stickstoff, Wasserstoff, Pressluft usw.) oder brennbarem Gas (Wasserstoff, Propan, Acetylen usw.) als Treibgas für dieses Werkzeug besteht die Gefahr, dass das Werkzeug explodiert und schwere Verletzungen verursacht.

- Überprüfen Sie das Werkzeug vor der Benutzung stets auf seinen Allgemeinzustand und auf lockere Schrauben. Ziehen Sie ggf. lockere Schrauben fest.

- Stellen Sie vor der Benutzung des Werkzeugs sicher, dass alle Sicherheitssysteme in funktionsfähigem Zustand sind. Das Werkzeug darf nicht auslösen, wenn nur der Auslöser betätigt oder nur der Kontaktausleger gegen das Holz gedrückt wird. Es darf nur dann auslösen, wenn beide Aktionen durchgeführt werden. Überprüfen Sie das Werkzeug mit leerem Magazin und voll angezogenem Drücker auf möglichen fehlerhaften Betrieb.

- Vergewissern Sie sich, dass der Auslöser verriegelt ist, wenn der Umschalthebel auf die Position LOCK gestellt wird.

- Überprüfen Sie Wände, Decken, Fußböden, Dächer und dergleichen sorgfältig auf möglicherweise dort verlegte Elektrokabel, Gasrohre oder sonstige Rohre und Leitungen, um elektrische Schläge, Gaslecks, Explosionen usw. zu vermeiden.

- Verwenden Sie nur die in dieser Anleitung vorgegebenen Nägel. Bei Verwendung anderer Nägel kann es zu einer Fehlfunktion des Werkzeugs kommen.

- Benutzen Sie Nagler mit der Aufschrift „Nicht auf Gerüsten, Leitern verwenden“ niemals für bestimmte Arbeiten wie z. B.:

- wenn für einen Umstieg zwischen den Positionen für das Einbringen eines Nagels Gerüste, Treppen, Leitern oder leiterähnliche Konstruktionen wie z. B. Dachlatten benötigt werden;

- Verschließen von Kisten oder Verschlägen;

- Anbringen von Transportsicherungen z. B. an Fahrzeugen oder Eisenbahnwagen.

- Personen, die nicht entsprechend geschult sind, ist die Benutzung des Werkzeugs ausdrücklich zu untersagen.

- Stellen Sie vor Beginn der Nagelarbeiten sicher, dass sich keine Personen in der Nähe befinden. Führen Sie Nagelarbeiten niemals gleichzeitig von innen und außen durch. Nägel können durchlagen und/oder herausfliegen und dabei eine große Gefahr darstellen.

- Achten Sie beim Arbeiten mit dem Werkzeug auf sicheren Stand und Gleichgewicht. Stellen Sie sicher, dass sich bei Arbeiten an hochgelegenen Arbeitsplätzen keine Personen unterhalb Ihres Standorts aufhalten, um Gefahren zu vermeiden, wenn der Luftschlauch plötzlich ruckt oder an Hindernissen hängen bleibt.

- Bewegen Sie sich beim Nageln auf Dächern und anderen hochgelegenen Orten in Vorwärtsrichtung. Wenn Sie sich rückwärts bewegen, können Sie leicht den Stand verlieren. Nageln Sie bei Arbeiten an senkrechten Flächen von oben nach unten. Das Ausführen von Nagelarbeiten auf diese Weise ist weniger ermüdend.

- Wenn Sie versehentlich auf einen anderen Nagel oder einen Knoten im Holz treffen, kann sich der

Nagel verbiegen oder im Werkzeug verklemmen. Der Nagel kann herausgeschleudert werden und Personen treffen, oder das Werkzeug selbst kann sich gefährlich verhalten. Setzen Sie die Nägel mit Sorgfalt.

• Belassen Sie ein mit Nägeln geladenes Werkzeug oder einen Kompressor nicht längere Zeit in der Sonne, wenn diese unter Druck stehen. Achten Sie darauf, dass am Ablageplatz des Werkzeugs keine Fremdkörper wie Staub, Sand, Späne oder sonstige Materialien in das Werkzeug eindringen.
• Richten Sie die Auswurföffnung nicht auf Personen in der Nähe. Halten Sie Hände und Füße vom Bereich der Auswurföffnung fern.
• Tragen Sie das Werkzeug bei angeschlossenem Luftschlauch nicht mit dem Finger am Auslöser, und übergeben Sie es in diesem Zustand auch nicht an andere Personen. Ein versehentliches Auslösen kann äußerst gefährlich sein.
• Gehen Sie mit dem Werkzeug sorgfältig um. Das Werkzeug steht unter hohem Druck, wodurch ein durch grobe Behandlung (Fallenlassen oder Anstoßen) verursachter Riss eine hohe Gefahr darstellt. Bringen Sie niemals Einritzungen oder Gravuren in das Werkzeug ein.
• Brechen Sie die Nagelarbeiten sofort ab, wenn Sie einen Defekt oder etwas Ungewöhnliches am Werkzeug feststellen.
• Trennen Sie unter den folgenden Umständen stets den Luftschlauch ab und entnehmen Sie alle Nägel aus dem Werkzeug:

1.Wenn das Werkzeug unbeaufsichtigt bleibt.
2. Vor dem Ausführen von Wartungs- oder Reparaturarbeiten.
3. Vor dem Beheben einer Blockierung.
4. Vor dem Verbringen des Werkzeugs an einen anderen Ort.

- Nehmen Sie unmittelbar nach Abschluss der Arbeiten eine Reinigung und Wartung vor. Halten Sie das Werkzeug stets in einwandfreiem Zustand. Schmieren Sie bewegliche Teile, um Rostbildung zu verhindern und Reibungsverschleiß zu minimieren. Säubern Sie alle Teile von Staub.

• Wenn Sie das Werkzeug nicht benutzen, verriegeln Sie stets den Auslöser, indem Sie den Umschalthebel auf die Position LOCK drehen.
• Nehmen Sie keine Veränderungen am Werkzeug vor, die nicht von Makita genehmigt wurden.
• Lassen Sie das Werkzeug regelmäßig von autorisierten Makita-Servicecentern überprüfen.
• Um die SICHERHEIT und die ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparatur- und Wartungsarbeiten ausschließlich von autorisierten Makita-Servicecentern durchgeführt werden, und es sollten ausschließlich Original-Ersatzteile von Makita verwendet werden.

• Verwenden Sie ausschließlich das in dieser Anleitung vorgegebene Druckluftwerkzeug-Öl.

• Schließen Sie das Werkzeug niemals an eine Druckluftleitung an, bei welcher der maximal zulässige Luftdruck des Werkzeugs um 10 % überschritten werden kann. Stellen Sie sicher, dass der vom Druckluftsystem erzeugte Luftdruck nicht den maximal zulässigen Luftdruck des Naglers überschreitet. Stellen Sie den Luftdruck anfänglich auf den niedrigeren Wert des empfohlenen zulässigen Drucks ein.

• Versuchen Sie niemals, das Kontaktelement des Auslösers mittels Klebeband, Draht o.ä. dauerhaft in gedrückter Stellung zu fixieren. Dies kann zu tödlichen oder schweren Verletzungen führen.
• Überprüfen Sie stets den Kontaktfuß entsprechend der Vorgaben in diesem Handbuch. Wenn der Sicherheitsmechanismus nicht ordnungsgemäß funktioniert, können unbeabsichtigt Nägel aus dem Werkzeug geschossen werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

INSTALLATION

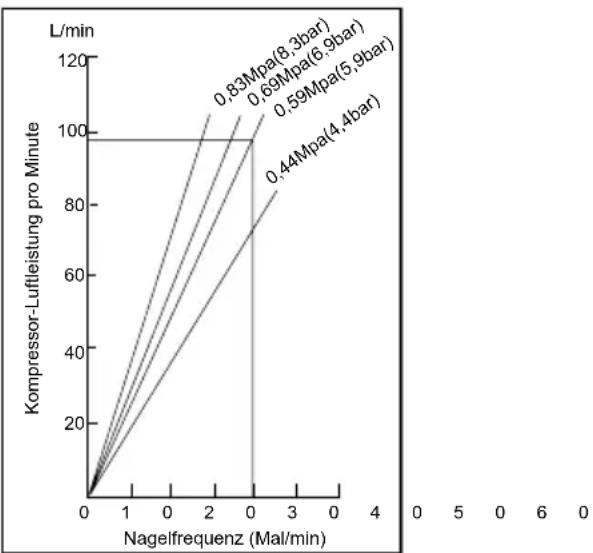

Auswahl Kompressor

005460

Der Kompressor muss den Anforderungen von EN60335-2-34 entsprechen.

Wählen Sie einen Kompressor mit ausreichender Luftdruck- und Luftmengenleistung, um einen wirtschaftlichen Betrieb zu gewährleisten. Im Diagramm ist die Beziehung zwischen Nagelfrequenz bei entsprechendem Luftdruck und entsprechender Kompressor-Luftleistung dargestellt. Wenn der Nagelvorgang z. B. mit einer Rate von ca. 50 Auslösungen pro Minute bei einem Druck von 0,59 MPa (5,9 bar) erfolgen soll, wird ein Kompressor mit einer Luftmengenleistung von über 80 l/min benötigt. Wenn der Druck der Druckluftquelle den Nenndruck des Werkzeugs

überschreitet, muss ein Druckregler verwendet werden, um den Luftdruck auf den Nenndruck des Werkzeugs zu begrenzen. Bei Missachtung dieses Punkts kann es zu schweren Verletzungen des Bedieners oder von sich in der Nähe befindenden Personen kommen.

Auswahl Luftschlauch

Abb.1

Verwenden Sie einen möglichst dicken und kurzen Luftschlauch, um einen unterbrechungsfreien und wirkungsvollen Nagelvorgang zu gewährleisten. Bei einem Luftdruck von 0,49 MPa (4,9 bar) wird ein Luftschlauch mit einem Innendurchmesser von über 8,5 mm und einer Länge von unter 20 m (6,6 Fuß) empfohlen, wenn das Nagelintervall 0,5 Sekunden beträgt.

⚠️ ACHTUNG:

- Eine zu geringe Luftleistung des Kompressors oder ein Luftschlauch mit einer zu großen Länge oder einem zu kleinen Durchmesser in Bezug auf die Nagelfrequenz kann zu einem Absinken der Eintreibkraft des Werkzeugs führen.

Schmierung

Um maximale Leistung zu gewährleisten, sollte der Luftsatz (Öler, Regler, Luftfilter) möglichst nahe am Werkzeug installiert werden. Stellen Sie den Öler so ein, dass er einen Tropfen Öl für jeweils 30 Nägel liefert.

Abb.2

Wenn keine Druckluftarmatur verwendet wird, ölen Sie das Werkzeug mit Druckluftwerkzeug-Öl, indem Sie 2 (zwei) bis 3 (drei) Tropfen in den Druckluftanschluss geben. Dies sollte vor und nach dem Gebrauch erfolgen. Um eine ordnungsgemäße Schmierung zu erreichen, muss das Werkzeug nach dem Einbringen des Druckluftwerkzeug-Öls mehrere Male ausgelöst werden.

Abb.3

FUNKTIONSBESCHREIBUNG

⚠️ ACHTUNG:

- Verriegeln Sie stets den Auslöser und trennen Sie den Schlauch ab, bevor Sie das Werkzeug einstellen oder überprüfen.

Adapternase

Verwenden Sie den Nasenadapter beim Nageln von Werkstücken mit leicht zu beschädigender Oberfläche. Dieser ist werkseitig an der Rückseite des Werkzeugs installiert.

Abb.4

Befestigen Sie die Adapternase am Kontaktarm. Bewahren Sie die Adapternase bei Nichtgebrauch an der Rückseite des Werkzeugs auf, damit sie nicht verloren gehen kann.

Abb.5

Einstellen der Nageltiefe

Zum Einstellen der Tiefe des Nagelns drehen Sie den Einsteller so, dass der Pfeil über dem Einsteller auf die Ziffer am Einsteller zeigt. Die Tiefe des Nagelns ist am größten, wenn der Pfeil auf die Ziffer 1 zeigt. Je größer die Ziffer, desto kleiner die Nageltiefe. Die Tiefe kann in Schritten von ca. 1,0 mm pro Einteilung geändert werden. Falls die Eintreibtiefe der Nägel nicht groß genug ist, selbst wenn der Einsteller auf der Ziffer 1 steht, erhöhen Sie den Luftdruck. Falls die Eintreibtiefe der Nägel zu groß ist, selbst wenn der Einsteller auf der Ziffer 9 steht, verringern Sie den Luftdruck. Im Allgemeinen verlängert sich die Lebensdauer des Werkzeugs, wenn es bei niedrigem Luftdruck verwendet wird und der Einsteller auf eine geringere Eintreibtiefe eingestellt ist.

Abb.6

MONTAGE

⚠️ ACHTUNG:

- Verriegeln Sie stets den Auslöser und trennen Sie den Schlauch ab, bevor Sie Arbeiten am Werkzeug vornehmen.

Laden des Naglers

Wählen Sie die für die auszuführenden Arbeiten geeigneten Nägel aus. Drücken Sie den Verriegelungshebel nach unten und öffnen Sie die Magazinkappe.

Abb.7

Heben und drehen Sie die Bandaufnahmeplatte, um sie richtig einzustellen. Verwenden Sie bei 90 mm langen Nägeln die unterste Stufe. Verwenden Sie bei 65 oder 75 mm langen Nägeln die mittlere Stufe. Verwenden Sie bei 45, 50 oder 57 mm langen Nägeln die oberste Stufe. Wenn das Werkzeug mit einer falsch eingestellten Bandaufnahmeplatte betrieben wird, kann es zu einer mangelhaften Nagelbeschickung oder zu Fehlfunktionen kommen.

Abb.8

Platzieren Sie das Nagelband über der Bandaufnahmeplatte. Spulen Sie genügend Nägel ab, um den Beschickungsgreifer zu erreichen. Legen Sie den ersten Nagel in den Auswurfkanal und den zweiten in den Beschickungsgreifer. Der Nagelkopf muss sich im Schlitz des Beschickergehäuses befinden. Legen Sie die anderen, nicht abgespulten Nägel in das Beschickergehäuse. Kontrollieren Sie, dass das Nagelband ordentlich im Magazin sitzt, und schließen Sie die Magazinkappe.

Abb.9

Anschließen des Druckluftschlauchs

Verriegeln Sie den Auslöser. Schieben Sie die Anschlussmuffe des Luftschlauchs auf den Anschlussnippel des Naglers. Vergewissern Sie sich, dass die Anschlussmuffe einrastet, nachdem sie auf den

Anschlussnippel geschoben wurde. Am oder nahe am Werkzeug muss eine Schlauchkupplung installiert werden, über die der noch vorhandene Druck abgelassen werden kann, wenn die Kupplung an der Druckluftquelle abgetrennt wird.

Abb.10

ARBEIT

⚠️ ACHTUNG:

• Vergewissern Sie sich vor der Benutzung, dass alle Sicherheitssysteme in gutem Betriebszustand sind.

Abb.11

Abb.12

1. Um einen Nagel einzutreiben, setzen Sie den Kontaktfuß auf das Werkstück und ziehen Sie den Auslöser oder
2. Ziehen Sie zuerst den Auslöser, und setzen Sie dann den Kontaktfuß auf das Werkstück.

Die Methode Nr. (1) eignet sich für absatzweises Nageln, wenn Sie einen Nagel sorgfältig und sehr genau eintreiben möchten.

Methode Nr. (2) dient zum kontinuierlichen Nageln.

⚠️ ACHTUNG:

- Ist das Werkzeug jedoch auf den Modus „Absatzweises Nageln" eingestellt, kann BEI HALB GEDRÜCKTEM AUSLÖSER eine plötzliche Auslösung erfolgen, falls der Kontaktfuß unter dem Einfluss des Rückpralls erneut mit dem Werkstück oder einer anderen Oberfläche in Berührung kommt. Um dieses versehentliche Nageln zu vermeiden, gehen Sie wie folgt vor:

A. Drücken Sie den Kontaktfuß nicht mit übermäßiger Kraft gegen das Werkstück.
B. Drücken Sie den Auslöser ganz durch, und halten Sie ihn nach dem Nageln noch 1-2 Sekunden lang gedrückt. Stellen Sie für Methode 1 den Umschalthebel auf die Position „Absatzweises Nageln“. Stellen Sie für Methode 2 den Umschalthebel auf die Position „Kontinuierliches Nageln“. Nachdem Sie die Nagelmethode mit dem Umschalthebel geändert haben, vergewissern Sie sich stets, dass der Umschalthebel korrekt auf die Position für die gewünschte Nagelmethode eingestellt ist.

Abb.13

⚠️ ACHTUNG:

• Die Bedienung des Werkzeugs ohne Nägel verkürzt die Lebenszeit des Werkzeugs und sollte vermieden werden.

Abluft

Die Richtung der Abluft kann einfach durch Drehen der Abluftabdeckung geändert werden. Ändern Sie die Richtung bei Bedarf.

Blockierter Nagler

Abb.14

⚠️ ACHTUNG:

- Verriegeln Sie stets den Auslöser, trennen Sie den Druckluftschlauch vom Nagler ab und entnehmen Sie die Nägel aus dem Magazin, bevor Sie eine Blockierung beheben.

Gehen Sie bei einer Blockierung des Naglers folgendermaßen vor:

Öffnen Sie die Magazinkappe und entnehmen Sie die Nagelspule. Führen Sie einen dünnen Stab oder dergleichen in die Auswurföffnung ein, und klopfen Sie mit einem Hammer an den Stab, um den verklemmten Nagel aus der Auswurföffnung zu treiben. Legen Sie die Nagelspule wieder ein, und schließen Sie die Magazinkappe.

Haken

Abb.15

Abb.16

Der Einhängeclip ist nützlich, wenn Sie das Werkzeug vorübergehend aufhängen möchten. Er kann an jeder Seite des Werkzeugs befestigt werden.

⚠️ ACHTUNG:

• Verriegeln Sie stets den Auslöser und trennen Sie den Schlauch ab, wenn Sie das Werkzeug am Einhängeclip aufhängen.
• Ziehen Sie den Sicherungshaken stets fest. Ein loser Bolzen kann Luftundichtigkeiten am Werkzeug verursachen.
• Hängen Sie das Werkzeug nie an einen Hüftgürtel o.ä. Es kann zu einem gefährlichen, versehentlichen Auslösen kommen.

Nägel

004310

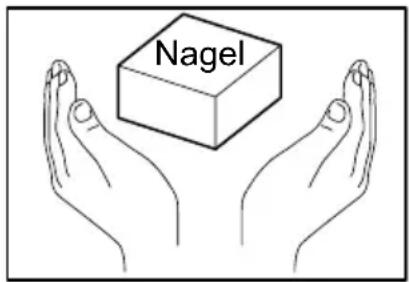

Behandeln Sie die Nagelbündel und die Verpackungen sorgfältig. Bei grober Behandlung können sich die Nagelbündel verformen, oder die Verbinder können brechen, wodurch Probleme bei der Zuführung der Nägel auftreten können.

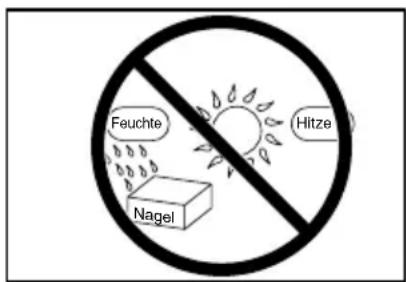

Lagern Sie Nägel nicht an sehr feuchten oder heißen Orten oder an Orten, die direktem Sonnenlicht ausgesetzt sind.

005382

WARTUNG

⚠️ ACHTUNG:

• Trennen Sie stets den Schlauch ab, bevor Sie eine Inspektion oder Wartung durchführen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünnern, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Wartung des Naglers

Überprüfen Sie das Werkzeug vor der Benutzung stets auf seinen Allgemeinzustand und auf lockere Schrauben. Ziehen Sie ggf. lockere Schrauben fest.

Abb.17

Nehmen Sie bei abgetrenntem Druckluftschlauch eine tägliche Inspektion vor, um sicherzustellen, dass sich Kontaktfuß und Auslöser ungehindert bewegen. Benutzen Sie das Werkzeug nicht, falls der Kontaktfuß oder der Auslöser klemmt oder blockiert.

Abb.18

Vergewissern Sie sich, dass der Auslöser verriegelt ist, wenn der Umschalthebel auf die Position LOCK gestellt wird.

Abb.19

Wenn das Werkzeug längere Zeit nicht benutzt werden soll, ölen Sie das Werkzeug mit Druckluftwerkzeug-Öl ein, und lagern Sie das Werkzeug an einem sicheren Ort. Vermeiden Sie Orte, die direktem Sonnenlicht ausgesetzt sind, und feuchte oder heiße Orte.

Abb.20

Abb.21

Wartung von Kompressor, Druckluftarmatur und Druckluftschlauch

Abb.22

Abb.23

Nach jedem Betrieb muss das Wasser aus dem Druckluftbehälter und dem Luftfilter des Kompressors abgelassen werden. In das Werkzeug eindringende Feuchtigkeit kann eine Verschlechterung der Leistung und ein mögliches Versagen des Werkzeugs verursachen.

Prüfen Sie regelmäßig, ob im Öler der Druckluftarmatur genügend Druckluftöl vorhanden ist. Eine Vernachlässigung der Schmierung führt zu schnellem

Verschleiß der O-Ringe.

Abb.24

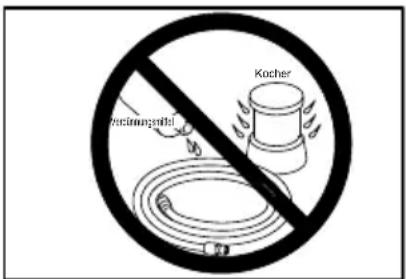

Halten Sie den Druckluftschlauch von Wärmequellen (über 60°C, über 140°F) und Chemikalien (Verdünner, starken Säuren oder Laugen) fern. Verlagen Sie den Schlauch so, dass sich der Schlauch nicht an Hindernissen verfangen kann. Wenn dies während des Betriebs geschieht, kann es zu gefährlichen Situationen kommen. Der Schlauch darf auch nicht mit scharfen Kanten oder Gegenständen in Berührung kommen, die Beschädigungen oder Abrieb am Schlauch verursachen können.

005390

Um die SICHERHEIT und die ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparatur- und Wartungsarbeiten ausschließlich von autorisierten Makita-Servicecentern durchgeführt werden, und es sollten ausschließlich Original-Ersatzteile von Makita verwendet werden.
