Typ výrobku	Pneumatický hřebíkovač (cívkový hřebíkovač)
Značka	Makita
Model	AN901
Provozní tlak	0,44 – 0,83 MPa (4,4 – 8,3 bar)
Délka hřebíků	45 – 90 mm
Maximální počet hřebíků	150 – 300 kusů (v závislosti na velikosti hřebíků)
Rozměry (D x Š x V)	408 mm x 131 mm x 316 mm
Hmotnost netto (EPTA)	3,2 kg
Min. vnitřní průměr hadice	8,5 mm
Doporučený olej pro stlačený vzduch	Turbínový olej (olej pro pneumatické nářadí)
Hladina akustického tlaku (LpA)	87 dB(A) (podle EN792)
Hladina akustického výkonu (LWA)	100 dB(A) (podle EN792)
Vibrační zatížení (ah)	4,5 m/s² (podle EN792)
Doporučené ochranné prostředky	Ochranné brýle, chrániče sluchu, případně ochranný štít
Provozní režimy	Jednotlivé zatloukání (přerušované zatloukání) a kontinuální zatloukání
Nastavitelná hloubka zatloukání	Ano, pomocí nastavovače (stupně 1–9, cca 1 mm na stupeň)
Kapacita zásobníku	Cívka s až 300 hřebíky
Požadavek na kompresor	Min. 80 L/min při 0,59 MPa pro 50 hřebíků/min
Bezpečnostní prvky	Kontaktní rameno, blokování spouště, zajištění spouště
Údržba	Denní mazání, pravidelné čištění, vypouštění vody z kompresoru

Často kladené otázky - AN901 MAKITA

Jaký olej pro stlačený vzduch mám použít pro Makita AN901?

Jak nastavit hloubku zatloukání na Makita AN901?

Mohu Makita AN901 používat také na žebřících nebo lešení?

Jak přepnu provozní režim z jednotlivého na kontinuální?

Co dělat při ucpání hřebíků v Makita AN901?

Jaké ochranné prostředky jsou při práci s Makita AN901 vyžadovány?

Jak připojím Makita AN901 ke kompresoru?

Mohu Makita AN901 používat také s jinými velikostmi hřebíků, než jsou uvedeny?

Jak správně čistit a mazat Makita AN901?

Co znamená páčka zámku na zásobníku (7-1)?

NÁVOD K OBSLUZE AN901 MAKITA

- Prečítajte si návod na obsluhu.

Typická hladina akustického tlaku pri zát'aži A určená podl'a EN792:

Úroveň akustického tlaku (LpA) : 87 dB(A)

Hladina akustického výkonu (LWA) : 100 dB(A)

Odchýlka (K) : 3 dB(A)

Používajte chrániče sluchu

Vibrácie

Číslo modelu / Typ: AN901

- Výpustný otvor nesmerujte na nikoho okolo vás. Ruky a nohy držte mimo oblasti výpustného otvoru.

Adaptér špičky namontujte na kontaktné rameno. Pokial' ho nepoužívate, uložte adaptér špičky v zadnej časti náradia, čím zabránite jeho strate.

Fig.5

Nastavenie híbky nastrel'ovania

• Pred vykonávaním akejkoľvek činnosti na náradí vždy zablokujte vypínač a odpojte hadicu.

Nabitie klincovačky

ČESKÝ (originální návod k obsluze)

Legenda všeobecného vyobrazení

3-1. Olej pro pneumatické nářadí	8-2. Podpěrná deska kotouče	14-1. Tenká tyč
4-1. Místo pro uložení nástavce	9-1. Drážka	14-2. Ústí
5-1. Kontaktní rameno	9-2. Těleso podavače	15-1. Hák
5-2. Přední adaptér	10-1. Vzduchová přípojka	19-1. Volič režimu
6-1. Regulátor	10-2. Vzduchová objímka	19-2. Zámek spouště
7-1. Páčka západky	13-1. Souvislé přibíjení	22-1. Odvodňovací kohout
7-2. Dvířka	13-2. Přerušované přibíjení	23-1. Vzduchový filtr
7-3. Víko zásobníku	13-3. Volič režimu	24-1. Maznice
8-1. Stupnice zásobníku	13-4. Zámek spouště	24-2. Pneumatický olej

TECHNICKÉ ÚDAJE

Model	AN901
Tlak vzduchu 0,44 - 0,83 Mpa ( 4,4 - 8,3 barů)
Délka hřebíku 45 mm - 90 mm
Kapacita zásobníku 150 - 300 ks
Rozměry (D x V x Š) 408 mm X 316 mm X 131 mm
Min. průměr hadice 8,5 mm
Olej pro pneumatické nářadí	Turbínový
Hmotnost netto 3,2 kg

• Vzhledem k neustálému výzkumu a vývoji zde uvedené technické údaje podléhají změnám bez upozornění.
- Technické údaje se mohou pro různé země lišit.
• Hmotnost podle EPTA – Procedure 01/2003

END106-3

ENG904-1

Symboly

Níže jsou uvedeny symboly, se kterými se můžete při použití nástroje setkat. Je důležité, abyste dříve, než s ním začnete pracovat, pochopili jejich význam.

• Přečtěte si návod k obsluze.
• Noste ochranné brýle.
  Nepoužívat na lešeních a žebřících.

ENE059-1

Účel použití

Nářadí je určeno pro přípravné interiérové práce, například k fixaci podlahových nosníků, jalových vazeb a rámových konstrukcí ve stylu „2 x 4”.

ENG905-1

Hlučnost

Typická vážená hladina hluku (A) určená podle normy EN792:

Hladina akustického tlaku (LpA): 87 dB(A)

Hladina akustického výkonu (LWA): 100 dB(A)

Nejistota (K): 3 dB (A)

Používejte ochranu sluchu

Vibrace

Hodnota emisí vibrací určená dle normy EN792:

Vibrační emise (ah): 4,5 m/s²

Nejistota (K): 1,5 m/s²

ENG901-1

• Deklarovaná hodnota emisí vibrací byla změřena v souladu se standardní testovací metodou a může být využita ke srovnávání nářadí mezi sebou.
• Deklarovanou hodnotu emisí vibrací lze rovněž využít k předběžnému posouzení vystavení jejich vlivu.

⚠️VAROVÁNÍ:

• Emise vibrací během skutečného používání elektrického nářadí se mohou od deklarované hodnoty emisí vibrací lišit v závislosti na způsobu použití nářadí.
• Na základě odhadu vystavení účinkům vibrací v aktuálních podmínkách zajistěte bezpečnostní opatření k ochraně obsluhy (vezměte v úvahu všechny části pracovního cyklu, mezi něž patří kromě doby pracovního nasazení i doba, kdy je nářadí vypnuto nebo pracuje ve volnoběhu).

Pouze pro země Evropy

Prohlášení ES o shodě

Společnost Makita Corporation jako odpovědný výrobce prohlašuje, že následující zařízení Makita:

Popis zařízení:

Stavební svitková hřebíkovačka

č. modelu/typ: AN901

vychází ze sériové výroby

a vyhovuje následujícím evropským směrnicím:

2006/42/EC

Zařízení bylo rovněž vyrobeno v souladu s následujícími normami či normativními dokumenty:

EN792

Technická dokumentace je k dispozici u našeho autorizovaného zástupce v Evropě:

Makita International Europe Ltd.

• V zájmu osobní bezpečnosti, správné obsluhy a údržby si před používáním nářadí přečtěte tento návod k obsluze.

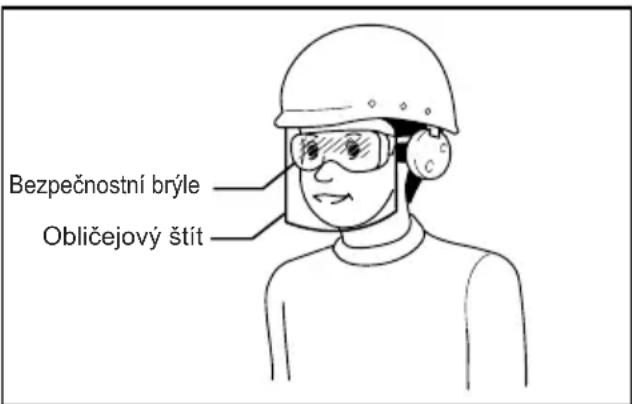

• Vždy noste ochranné brýle k ochraně zraku před prachem či zraněním hřebíkem.

⚠️ VAROVÁNÍ: Za vynucení používání bezpečnostních ochranných brýlí obsluhou nářadí či jinými osobami v bezprostřední blízkosti pracoviště odpovídá zaměstnavatel.

- Pouze pro uživatele v Austrálii a na Novém Zélandu

K ochraně zraku před prachem či zraněním hřebíkem vždy noste ochranné brýle a obličejový štít. Bezpečnostní brýle a obličejový štít musí vyhovovat požadavkům normy AS/NZS 1336.

⚠️ VAROVÁNÍ: Za vynucení používání

bezpečnostních ochranných brýlí obsluhou nářadí či jinými osobami v bezprostřední blízkosti pracoviště odpovídá zaměstnavatel.

000114

• K ochraně před hlukem používejte ochranu sluchu a noste helmu. Používejte rovněž lehký avšak nikoli volný oděv. Rukávy by mely být zapnuty nebo vyhrnuty. Nenoste žádné vázanky.
• Uspěchaná práce a násilné používání nářadí jsou nebezpečné. S nářadím zacházejte opatrně. Nepracujte pod vlivem alkoholu, léků atp.
  • Obecné pokyny k manipulaci s nářadím:

(1) Vždy předpokládejte, že nářadí obsahuje spojovací prvky.
(2) Nářadím nemiřte na sebe ani na jiné osoby, at už zařízení spojovací prvky obsahuje či nikoli.
(3) Nářadí neaktivujte, dokud nebude pevně umístěno na zpracovávaném dílci.
(4) S nářadím nakládejte jako s pracovním zařízením.
(5) Žerty stranou.
(6) Nedržte a nepřenášejte nástroj s prstem na spoušti.
(7) Do nářadí nevkládejte spojovací prvky, jestliže je aktivován některý z ovládacích prvků.
(8) Nářadí nepoužívejte s jiným zdrojem energie než určeným v pokynech k provozu a bezpečnosti nářadí.

• Nesprávně fungující nářadí nesmí být používáno.
• Při používání nářadí mohou někdy odletovat jiskry. Nepracujte v blízkosti výskytu prchavých hořlavých látek, jako jsou například benzín, ředidlo, barvy, plyn, lepidla atd.; jež se mohou vznítit, vybuchnout a způsobit vážná zranění.
• K zajištění bezpečného provozu musí být pracovní prostor dostatečně osvětlen. Pracoviště musí být udržováno v čistotě a pořádku. Zvláště pečlivě si zajistěte dobrý postoj a rovnováhu.
  • V blízkosti se mohou zdržovat pouze osoby podílející se na práci. Na pracovišti se nikdy nesmějí zdržovat zvláště děti.
• Existují-li místní předpisy týkající se hluku, bude třeba jim vyhovět a udržet hladinu hluku v předepsaných mezích. V určitých případech bude třeba k omezení hluku použít hrazení.

- Nehrajte si s kontaktním prvkem: zabraňuje náhodnému spuštění, a proto musí zůstat na místě a nesmí být odejmut. Velmi nebezpečné je také zajištění spouště v poloze ON (ZAP.). Nikdy se nepokoušejte spoušť zafixovat. S nářadím nepracujte, pokud je některá část ovládacích prvků zařízení nefunkční, odpojená, pozměněná nebo jestliže nepracuje správně.

- Z důvodu bezpečnosti a delší životnosti nářadí pracujte v mezích určeného tlaku vzduchu 0,44 - 0,83 MPa (4,4 - 8,3 barů). Nepřekračujte doporučený maximální provozní tlak 0,83 MPa (8,3 barů). Nářadí by nemělo být připojováno ke zdroji tlaku, jenž může potenciálně překročit hodnotu 1,37 MPa (13,7 barů).

- Zajistěte, aby hodnota tlaku dodávaného systémem stlačeného vzduchu nepřekročila maximální přípustný tlak určený pro hřebíkovačku. Tlak vzduchu nastavte zpočátku na nižší než doporučenou přípustnou hodnotu (viz SPECIFIKACE).

Nářadí nikdy nepoužívejte jinak než se stlačeným vzduchem. Použití plynu v tlakové nádobě (oxid uhličitý, kyslík, dusík, vodík, vzduch atd.) nebo hořlavého plynu (vodík, propan, acetylén atd.) pro pohon nářadí vyvolá výbuch zařízení a způsobí vážná zranění.

- Před použitím vždy zkontrolujte celkový stav nářadí a přesvědčte se, zda nejsou povoleny šrouby. V případě nutnosti spoje dotáhněte.

- Před uvedením do provozu se ujistěte, že jsou plně funkční všechny bezpečnostní systémy. Nářadí se nesmí uvést do chodu pouze stisknutím spouště ani samotným přitisknutím kontaktního ramene ke dřevu. Nářadí musí pracovat pouze v případě provedení obou činností současně. Provedťe kontrolu bezchybného provozu bez hřebíků a s podávacím prvkem ve zcela vytažené poloze.

- Ujistěte se, že se při nastavení přepínací páčky do polohy LOCK (ZAJIŠTĚNO) spoušť zajistí.

- Pečlivě zkontrolujte stěny, stropy, podlahy, střešní krytinu, atd., aby nedošlo ke zranění elektrickým proudem, úniku plynu, výbuchu nebo jiným nehodám způsobeným nastřelením vodičů pod proudem, potrubí nebo plynových trubek.

- Používejte pouze hřebíky určené v této příručce. Použití jakýchkoli jiných hřebíků může způsobit poruchu nářadí.

- Hřebíkovačky označené symbolem „Nepoužívat na lešeních a žebřících“ nikdy nepoužívejte pro určité práce, například:

- jestliže přemístění z jednoho pracoviště na jiné vyžaduje použití lešení, schodů, žebříků nebo žebříkovitých konstrukcí, např. střešních latí;

- k uzavírání krabic či beden;

- k montáži bezpečnostních transportních systémů, např. na vozidlech a vagonech.

- Nedovolte, aby nářadí používaly nevyškolené osoby.

- Před přibíjením zajistěte, aby se v blízkosti nenacházely žádné osoby. Hřebíky nikdy nenastřelujte současně z vnitřní i vnější strany. Hřebíky mohou projít či prolétnout naskrz a představují tak vážné nebezpečí.

- Dbejte na správný postoj a udržujte dobrou rovnováhu s nářadím. Zajistěte, aby se při práci na vyvýšených místech nikdo nenacházel pod vámi a jestliže dochází k prudkému cukání či zachytávání, zabezpečte vzduchové hadice.

- Na střechách a v jiných vyvýšených místech nastřelujte při pohybu dopředu. Při nastřelování s couváním zpět můžete snadno ztratit půdu pod nohama. Při nastřelování do svislých ploch pracujte shora dolů. Budete pracovat s menší námahou.

- Jestliže omylem zasáhnete místo s jiným hřebíkem nebo sukem ve dřevě, hřebík se ohne nebo se nářadí může zaseknout. Hřebík může být vymrštěn a mohl by někoho zasáhnout nebo může dojít k nebezpečné reakci samotného nářadí. Hřebíky proto rozmistujete pečlivě.

- Nářadí naplněné hřebíky ani vzduchový kompresor pod tlakem neponechávejte dlouho venku na slunci. Zajistěte, aby v místě, kam nářadí odkládáte, nedošlo ke vniknutí prachu, pisku, třísek či jiných cizích těles.

- Nemířte ústím na nikoho v blízkosti. Před ústí nářadí nedávejte ruce a nohy.

- Jestliže je připojena vzduchová hadice, nepřenášejte nářadí s prstem na spoušti ani je takovýmto způsobem nikomu nepodávejte. Náhodné vystřelení hřebíku může být mimořádně nebezpečné.

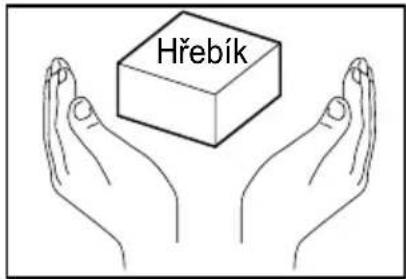

- S nářadím zacházejte opatrně. V nářadí je vysoký tlak, jenž může být v důsledku prasknutí při hrubém zacházení nebezpečný (při upuštění či prudkém nárazu). Do nářadí nic nevyřezávejte a nevyrývejte.

- Jestliže na nářadí zpozorujete chybnou funkci nebo něco neobvyklého, okamžitě přerušte práci.

- V následujících situacích vždy odpojte vzduchovou hadici a vyjměte všechny hřebíky:

1.Zůstane-li nářadí bez dozoru.

2.Před prováděním jakékoli údržby či oprav.

3.Před vytahováním zaseknutého hřebíku.

1. Před přemistováním nářadí na nové místo.

- Vyčištění a údržbu provedte ihned po skončení práce. Nářadí udržujte v perfektním stavu. Promazáním pohyblivých částí zabráníte korozi a minimalizujete opotřebení třením. Z dílů setřete veškerý prach.

- Není-li nářadí používáno, vždy zabezpečte spoušť otočením přepínací páčky do polohy LOCK (ZAJIŠTĚNO).

- Nářadí neupravujte bez autorizace společnosti Makita.

• O pravidelnou prohlídku požádejte autorizované servisní středisko Makita.
  • V rámci zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být údržba a opravy svěřeny autorizovaným servisním střediskům Makita používajícím vždy náhradní díly Makita.
• Používejte pouze olej pro pneumatické nářadí určený v této příručce.
• Zařízení nikdy nepřipojujte k vedení stlačeného vzduchu, u něhož nelze maximální přípustný tlak nářadí překročit o 10 %. Zajistěte, aby hodnota tlaku dodávaného systémem stlačeného vzduchu nepřekročila maximální přípustný tlak určený pro hřebíkovačku. Tlak vzduchu nastavte zpočátku na nižší než doporučenou přípustnou hodnotu.
• Nepokoušejte se fixovat kontaktní prvek spouště v sepnuté poloze páskou či drátem. Může dojít ke smrtelnému či velmi vážnému zranění.
• Kontaktní prvek vždy kontrolujte podle pokynů v této příručce. Při nesprávné funkci bezpečnostního mechanismu může dojít k náhodnému vystřelení hřebíků.

Vzduchový kompresor musí splňovat požadavky normy EN60335-2-34.

Používejte kompresor, který nabízí dostatečný tlak a množství dodávaného vzduchu, aby byl zajištěn efektivní provoz. Graf zobrazuje vztah mezi frekvencí přibíjení, příslušným tlakem a množstvím dodávaného vzduchu kompresoru. Jestliže se tedy přibíjí rychlostí přibližně 50 hřebíků za minutu při tlaku 0,59 MPa (5,9 baru), bude vyžadován kompresor s množstvím dodávaného vzduchu přes 80 litrů/min. Překračuje-li tlak vzduchového vedení hodnotu jmenovitého tlaku určeného pro nářadí, musí být k omezení na jmenovitou hodnotu použit tlakový regulátor. Zanedbání tohoto kroku může vést k vážnému zranění obsluhy nářadí nebo osob v okolí.

Výběr vzduchové hadice

Fig.1

K zajištění nepřetržitého výkonného přibíjení použijte co největší a co nejkratší vzduchovou hadici. Pro tlak vzduchu 0,49 MPa (4,9 baru) a půlsekundový interval mezi přibíjením se doporučuje vzduchová hadice s vnitřním průměrem větším než 8,5 mm a délkou maximálně 20 m (6,6 stopy).

⚠POZOR:

- Nízký výkon kompresoru, dlouhá vzduchová hadice nebo její malý průměr mohou ve vztahu k frekvenci přibíjení způsobit pokles výkonu nářadí.

Mazání

K zajištění maximálního výkonu nainstalujte vzduchový systém (maznici, regulátor, vzduchový filtr) co nejblíže k nářadí. Maznici seřid'te tak, aby dodávala jednu kapku oleje na každých 30 hřebíků.

Fig.2

Není-li používán vzduchový systém, naolejujte nářadí kápnutím 2 (dvou) či 3 (tří) kapek pneumatického oleje do vzduchové přípojky. Tento krok je třeba provést před i po použití. Ke správnému promazání musí být nástroj po aplikaci pneumatického oleje několikrát spuštěn.

Fig.3

POPIS FUNKCE

⚠POZOR:

- Před seřizováním či kontrolou funkce nářadí vždy zajistěte spoušť a odpojte hadici.

Přední adaptér

Ústový adaptér se hodí k přibíjení dílců s choulostivým povrchem. Z výroby je nainstalován v zadní části nástroje.

Fig.4

Připevněte úst'ový adaptér ke kontaktnímu ramenu. Když jej nepoužíváte, umístěte úst'ový adaptér na zadní stranu nástroje, aby se neztratil.

Fig.5

Nastavení hloubky přibíjení

Hloubku přibíjení můžete upravit otočením regulátoru tak, aby šipka nad regulátorem směřovala k číslu na regulátoru. Hloubka přibíjení je největší, když šipka ukazuje na číslo 1. Čím vyšší číslo, tím menší je hloubka přibíjení. Hloubku lze změnit přibližně v milimetrových krocích. Pokud hřebíky nelze přibít dostatečně hluboko, i když šipka ukazuje na číslo 1, zvyšte tlak vzduchu. Pokud jsou hřebíky přibíjeny příliš hluboko, i když šipka ukazuje na číslo 9, snižte tlak vzduchu. Životnost nástroje bude

obecně delší, když bude používán s nižším tlakem vzduchu a regulátorem nastaveným na nižší číslo.

Fig.6

MONTÁŽ

⚠POZOR:

- Před prováděním jakýchkoli prací na nářadí vždy zajistěte spoušť a odpojte hadici.

Plnění hřebíkovačky

Vyberte hřebíky vhodné pro danou práci. Stiskněte páčku západky a otevřete dvířka a víko zásobníku.

Fig.7

Zvedněte a otočte podpěrnou desku kotouče do správné polohy. Při vkládání 90mm hřebíků použijte spodní polohu. Při vkládání 65mm nebo 75mm hřebíků použijte prostřední polohu. Při vkládání 45mm, 50mm nebo 57mm hřebíků použijte horní polohu. Při práci s nastavením podpěrné desky kotouče do chybné polohy může dojít k nesprávnému podávání hřebíků nebo poruše nářadí.

Fig.8

Na podpěrnou desku kotouče položte kotouč s hřebíky. Odviňte dostatek hřebíků, aby dosáhly k zubu podavače. První hřebík umístěte do kanálku vyrážeče a druhý do zubu podavače. Hlavičky hřebíků musí být v otvoru v tělese podavače. Další odvinuté hřebíky vložte do tělesa podavače. Zkontrolujte, zda je kotouč hřebíků v zásobníku správně usazen a zavřete víko zásobníku.

Fig.9

Připojení vzduchové hadice

Zajistěte spoušt'. Vzduchovou objímku hadice navlečte na vzduchovou přípojku hřebíkovačky. Ujistěte se, zda vzduchová objímka při instalaci na přípojku pevně zapadla na místo. Hadicová spojka musí být nainstalována na nářadí nebo v jeho blízkosti tak, aby se tlakový zásobník při rozpojení spojky vzduchového vedení vypustil.

Fig.10

PRÁCE

⚠POZOR:

- Před uvedením do provozu se ujistěte, zda jsou plně funkční všechny bezpečnostní systémy.

Fig.11

Fig.12

1. Hřebík nastřelíte umístěním kontaktního prvku na dílec a stisknutím spouště nebo
2. Nejprve stiskněte spoušť a pak umístěte kontaktní prvek na dílec.

Metoda č. 1 je vhodná k přerušovanému přibíjení, kdy je třeba hřebíky přibíjet pečlivě a velmi přesně.

Metodu č. 2 využijete při souvislém přibíjení.

⚠POZOR:

- Při nastavení nářadí do režimu „přerušovaného přibíjení“ SE SPOUŠTÍ V NAMÁČKNUTÉ POZICI však může dojít k neočekávanému nastřelení, jestliže se kontaktní prvek vlivem odrazu dostane do opětovného kontaktu s dílcem či jinou plochou. Neočekávanému nastřelení zamezíte provedením následujících opatření:

A. Kontaktní prvek nepřitlačujte na spojované dílce přílišnou silou.
B. Spoušť naplno zmáčkněte a po nastřelení ji 1 - 2 sekundy podržte stisknutou.

U metody č. 1 nastavte přepínací páčku do polohy přerušovaného přibíjení. U metody č. 2 nastavte přepínací páčku do polohy souvislého přibíjení. Po nastavení metody přibíjení pomocí přepínací páčky vždy zkontrolujte, zda je přepínací páčka správně nastavena do polohy pro požadovanou metodu přibíjení.

Fig.13

⚠POZOR:

- Používání nástroje bez hřebíků zkracuje životnost nástroje – vyhněte se mu.

Výstup vzduchu

Směr výstupu vzduchu lze snadno změnit otočením krytu odpouštěcího ventilu. V případě nutnosti provedte změnu.

Zaseknutá hřebíkovačka

Fig.14

⚠POZOR:

- Před uvolněním zaseknutí vždy zajistěte spoušť, odpojte hadici a vyjměte hřebíky ze zásobníku.

Při zaseknutí hřebíkovačky postupujte následovně.

Otevřete dvířka a víko zásobníku a vyjměte cívku s hřebíky. Do ústí vsuňte tenkou tyč či jiný nástroj a kladivem zaseknutý hřebík z ústí vyklepněte. Vložte zpět cívku s hřebíky a zavřete víko zásobníku a dvířka.

Hák

Fig.15

Fig.16

Háček je vhodný k dočasnému pověšení nářadí. Lze jej namontovat na obou stranách nářadí.

⚠POZOR:

• Při zavěšování nářadí za háček vždy zajistěte spoušt' a odpojte hadici.
• Vždy pevně utáhněte zajišťovací šroub. Pokud je šroub uvolněný, může docházet k ucházení vzduchu z nářadí.
• Nářadí si nikdy nezavěšujte za opasek apod. Mohlo by dojít k nebezpečnému náhodnému spuštění.

Hřebíky

004310

S kotouči hřebíků a krabicemi zacházejte opatrně. Při hrubé manipulaci může dojít k jejich deformaci či porušení páskovacího materiálu a následnému chybnému podávání.

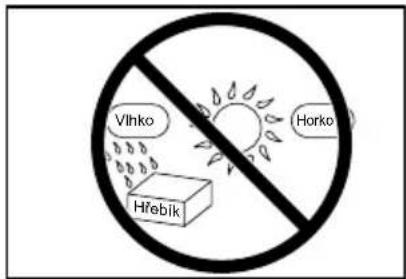

Hřebíky neskladujte na velmi vlhkém či velmi horkém místě ani je nevystavujte přímému slunečnímu záření.

005382

ÚDRŽBA

⚠POZOR:

• Před prováděním kontroly nebo údržby vždy odpojte hadici.
• Nikdy nepoužívejte benzín, benzen, ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

Údržba hřebíkovačky

Před použitím vždy zkontrolujte celkový stav nářadí a přesvědčte se, zda nejsou povoleny šrouby. V případě nutnosti spoje dotáhněte.

Fig.17

Každý den provádějte prohlídku odpojeného nářadí a kontrolujte volný pohyb kontaktního prvku a spouště. Nářadí nepoužívejte, jestliže se kontaktní prvek nebo spoušť zasekává nebo zadrhává.

Fig.18

Ujistěte se, že se při nastavení přepínací páčky do polohy LOCK (ZAJIŠTĚNO) spoušť zajistí.

Fig.19

Jestliže nářadí nebude delší dobu používáno, namažte je olejem na pneumatické nářadí a uložte na bezpečné místo. Zařízení nevystavujte přímému slunečnímu záření, vlhkosti a vysokým teplotám.

Fig.20

Fig.21

Údržba kompresoru, vzduchového systému a vzduchové hadice

Fig.22

Fig.23

Po skončení práce vždy odvodněte zásobník kompresoru a vzduchový filtr. Důsledkem proniknutí vlhkosti do nářadí může být nedostatečný výkon a možné selhání zařízení.

Pravidelně kontrolujte, zda je v maznici vzduchového systému dostatek pneumatického oleje. Zanedbání dostatečného mazání způsobí rychlé opotřebení O-kroužků.

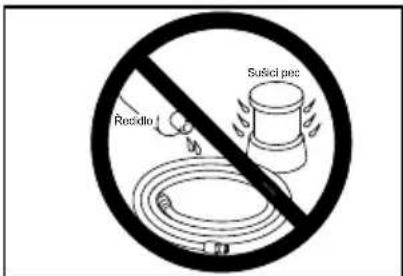

Fig.24

Vzduchové hadice nesmí být umístěny v blízkosti zdrojů tepla (přes 60°C/140°F) a chemikálií (ředidla, silné kyseliny či alkálie). Hadice také vedťe mimo překážky, jež by mohly být při práci nebezpečným způsobem zachyceny. Hadice musí být rovněž vedeny mimo ostré hrany a oblasti, jež by mohly způsobit jejich poškození či odírání.

Kvůli zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými servisními středisky firmy Makita a s použitím náhradních dílů Makita.

Makita Corporation

Anjo, Aichi, Japan
