Tip produs	Cuiatoare pneumatică (coil nailer)
Marcă	Makita
Model	AN901
Presiune de lucru	0,44 – 0,83 MPa (4,4 – 8,3 bar)
Lungime cui	45 – 90 mm
Număr maxim de cuie	150 – 300 bucăți (în funcție de dimensiunea cuiului)
Dimensiuni (L x l x H)	408 mm x 131 mm x 316 mm
Greutate netă (EPTA)	3,2 kg
Diametrul interior minim al furtunului	8,5 mm
Ulei pneumatic recomandat	Ulei de turbină (ulei pentru scule pneumatice)
Nivel de presiune sonoră (LpA)	87 dB(A) (conform EN792)
Nivel de putere sonoră (LWA)	100 dB(A) (conform EN792)
Vibrații (ah)	4,5 m/s² (conform EN792)
Echipament de protecție recomandat	Ochelari de protecție, protecție auditivă, eventual protecție facială
Moduri de operare	Cuiare individuală (cuiare intermitentă) și cuiare continuă
Adâncimea de înfigere reglabilă	Da, prin regulator (trepte 1–9, aprox. 1 mm pe treaptă)
Capacitate magazie	Bobină cu până la 300 de cuie
Cerință compresor	Min. 80 L/min la 0,59 MPa pentru 50 cuie/min
Caracteristici de siguranță	Braț de contact, blocare a declanșatorului, blocare a trăgaciului
Întreținere	Ungere zilnică, curățare regulată, evacuarea apei la compresor

Întrebări frecvente - AN901 MAKITA

Ce ulei pneumatic ar trebui să folosesc pentru Makita AN901?

Cum reglez adâncimea de înfigere a cuielor la Makita AN901?

Pot folosi Makita AN901 pe scări sau schele?

Cum schimb modul de operare de la cuiare individuală la cuiare continuă?

Ce fac în caz de blocare a cuielor la Makita AN901?

Ce echipament de protecție este necesar la lucrul cu Makita AN901?

Cum conectez Makita AN901 la compresor?

Pot folosi Makita AN901 și cu alte dimensiuni de cuie decât cele specificate?

Cum curăț și ung corect Makita AN901?

Ce înseamnă pârghia de blocare de la magazie (7-1)?

MANUAL DE UTILIZARE AN901 MAKITA

ROMÂNĂ (Instrucțiuni originale)
Explicitarea vederii de ansamblu

3-1. Ulei pentru unelte pneumatice	9-1. Fantă	14-2. Orificiu de evacuare
4-1. Portiune de depozitare a camei	9-2. Corpul alimentatorului	15-1. Agățătoare
5-1. Braț de contact	10-1. Fiting de admisie	19-1. Pârghie de schimbare a modului de acționare
5-2. Adaptor de camă	10-2. Manșon de aer
6-1. Dispozitiv de reglare	13-1. Batere de cuie continuă	19-2. Blocare declanșator
7-1. Piedică	13-2. Batere de cuie intermitentă	22-1. Robinet de drenaj
7-2. Ușă	13-3. Pârghie de schimbare a modului de acționare	23-1. Filtru de aer
7-3. Capacul magaziei		24-1. Ungător
8-1. Gradația magaziei	13-4. Blocare declanșator	24-2. Ulei pentru mașini pneumatice
8-2. Placă suport pentru bobină	14-1. Tijă scurtă

SPECIFICATII

Model	AN901
Presiunea aerului 0,44 - 0,83 Mpa ( 4,4 - 8,3 bar)
Lungimea cuiului 45 mm - 90 mm
Capacitate cuie 150 - 300 buc.
Dimensiuni (L x h x l) 408 mm X 316 mm X 131 mm
Diametrul minim al furtunului 8,5 mm
Ulei pentru unelte pneumatice Ulei pentru turbină
Greutate netă	3,2

• Datorită programului nostru continuu de cercetare și dezvoltare, caracteristicile pot fi modificate fără o notificare prealabilă.
• Specificațiile pot varia în funcție de țară.
• Greutatea este specificată conform procedurii EPTA-01/2003

END106-3

ENG904-1

Simboluri

Mai jos sunt prezentate simbolurile de pe echipament. Asigurați-vă că înțelegeți sensul acestora înainte de utilizare.

• Citiți manualul de utilizare.
- Purtati ochelari de protectie.
- Nu folosiți pe schele sau pe scări.

ENE059-1

Destinatie

Maşina este destinată lucrărilor preliminare de interior, cum ar fi fixarea traverselor pentru podea sau a lățișorilor uzuali și pentru lucrări de asamblare a cadrelor într-o carcasă de "2 x 4".

ENG905-1

Emisie de zgomot

Nivelul de zgomot normal ponderat A determinat în conformitate cu EN792:

Nivel de presiune acustică (LpA): 87 dB(A)

Nivel putere sonoră (LWA): 100 dB(A)

Eroare (K): 3 dB(A)

Purtați mijloace de protectie a auzului

Vibratii

Valoarea emisiilor de vibrații determinată conform EN792:

Emisia de vibrații (a_h): 4,5 m/s²

Incertitudine (K): 1,5 m/s ^4

ENG901-1

• Nivelul de vibrații declarat a fost măsurat în conformitate cu metoda de test standard și poate fi utilizat pentru compararea unei unelte cu alta.
• Nivelul de vibrații declarat poate fi, de asemenea, utilizat într-o evaluare preliminară a expunerii.

⚠️ AVERTISMENT:

• Nivelul de vibrații în timpul utilizării reale a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată.
• Asigurati-vă că identificati măsurile de siguranță pentru a proteja operatorul, acestea fiind bazate pe o estimare a expunerii în condiții reale de utilizare (luând în considerare toate părțile ciclului de operare, precum timpii în care unealta a fost oprită, sau a funcționat în gol, pe lângă timpul de declanșare).

Numai pentru țările europene

Declaratie de conformitate CE

Noi, Makita Corporation ca producător responsabil, declarăm că următorul(oarele) utilaj(e):

Denumirea utilajului:

Pistol de bătut cuie pentru construcții

Model nr./ Tip: AN901

sunt produse în serie și

Este în conformitate cu următoarele directive europene:

2006/42/EC

Şi este fabricat în conformitate cu următoarele standarde sau documente standardizate:

EN792

Documentațiile tehnice sunt păstrate de reprezentantul nostru autorizat în Europa care este:

Makita International Europe Ltd.

- Pentru siguranța personală și utilizarea și întreținerea adecvată a mașinii, citiți aceste instrucțiuni de utilizare, înainte de folosirea ei.

- Purtați întotdeauna ochelarii de protectie pentru a vă proteja ochii de praf sau de rănirea cu vreun cui.

⚠ AVERTISMENT: Este responsabilitatea angajatorului să impună utilizarea echipamentului de protecție a ochilor de către operatorii mașinii și de către alte persoane aflate în apropierea zonei de lucru.

- Numai pentru Australia și Noua Zeelandă

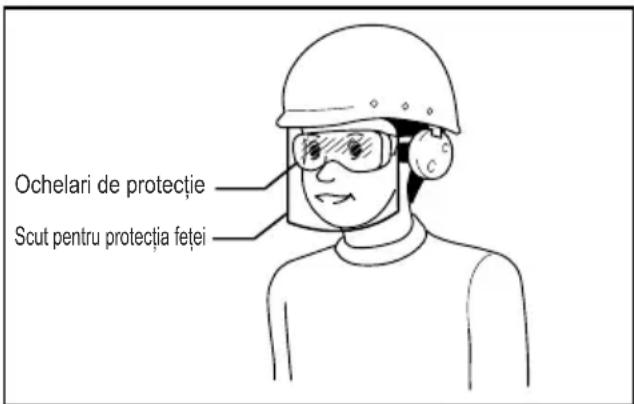

Purtați întotdeauna ochelarii de protecție și scutul pentru față pentru a vă proteja ochii de praf sau de rănirea cu vreun cui. Ochelarii de protecție și scutul pentru față trebuie să se conformeze cerințelor

AS/NZS 1336.

AVERTISMENT: Este responsabilitatea angajatorului să impună utilizarea echipamentului de protectie a ochilor de către operatorii mașinii și de către alte persoane aflate în apropierea zonei de lucru.

000114

• Purtați dispozitivul de protecție a auzului pentru a vă proteja auzul împotriva zgomotului produs și protecția pentru cap. De asemenea, purtați îmbrăcăminte ușoară, dar care să nu fie largă pe corp. Nasturii de la mâneci trebuie să fie închiși sau suflecați-vă mânecile. Nu trebuie să purtați cravată.
• Este periculos să vă grăbiți sau să forțați mașina în timpul utilizării. Manevrați mașina cu grijă. Nu lucrați cu mașina când sunteți sub influența alcoolului, drogurilor sau altor produse similare.
  • Principii generale de manevrare a maşinii:

(1) Plecați întotdeauna de la presupunerea că mașina conține cuie.
(2) Nu îndreptați mașina spre dvs. sau spre altcineva fie că ea conține cuie sau nu.
(3) Nu activați mașina dacă nu este poziționată ferm pe piesa de lucru.
(4) Considerați mașina drept o mașină de lucru.
(5) Nu este ceva cu care să faci glume proaste.
(6) Nu transportați mașina cu degetul pe întrerupător.
(7) Nu încărcați mașina cu cuie când vreuna dintre comenzile de utilizare este activată.
(8) Nu utilizați mașina cu altă sursă de alimentare decât cea specificată în instrucțiunile de utilizare/de siguranță ale mașinii.

• O maşină care nu funcționează corect nu trebuie să fie utilizată.
• Când mașina este utilizată sar uneori scântei. Nu folosiți mașina în apropierea unor materiale volatile, inflamabile, cum ar fi benzina, solventii, vopseaua, gazul, adezivii etc.; aceștia se vor aprinde și exploda, provocând răniri grave.
• Zona trebuie să fie iluminată suficient pentru a asigura o utilizare în condiții de siguranță. Zona de lucru trebuie să fie curată și fără deșeuri. Fiți atenți în special să vă mențineți un bun sprijin pe picioare și un bun echilibru.

- În vecinătate nu trebuie să se afle decât persoanele implicate în activitatea respectivă. În special, copiii trebuie să fie ținuți permanent departe de zona de lucru.

- Pot exista reglementări locale privind zgomotul care trebuie respectate, menținând nivelurile de zgomot în cadrul limitelor prescrise. În anumite cazuri, trebuie să fie folosite dispositive speciale de reducere a zgomotului.

- Nu vă jucați cu elementul de contact: acesta împiedică descărcarea accidentală, deci trebuie ținut conectat și nu trebuie înlăturat. Asigurarea întrerupătorului pe poziția ON (Conectat) este, de asemenea, foarte periculoasă. Nu încercați să blocați întrerupătorul. Nu utilizați mașina dacă vreo parte din comenzile de utilizare a mașinii nu este utilizabilă, este deconectată, deteriorată sau nu lucrează cum trebuie.

- Pentru siguranță și o durată mai lungă de viață, operați instrumentul în cadrul limitelor de presiune aer specificate de 0,44 - 0,83 MPa (4,4 - 8,3 bari). Nu depășiți presiunea maximă de funcționare, recomandată, de 0,83 MPa (8,3 bari). Mașina nu trebuie conectată la o sursă a cărei presiune poate depăși în mod potențial 1,37 MPa (13,7 bari).

- Asigurati-vă că presiunea furnizată de sistemul de aer comprimat nu depășește presiunea maximă admisă a mașinii de împușcare a cuielor. Setați presiunea inițială a aerului la valoare mai redusă a limitelor de presiune recomandate (vedeți SPECIFICATIILE).

- Nu folosiți niciodată mașina cu altceva decât cu aer comprimat. Dacă drept sursă de alimentare a acestei mașini se utilizează gazul îmbuteliat (bioxidul de carbon, oxigenul, azotul, hidrogenul, aerul etc.) sau gazul combustibil (hidrogentul, propanul, acetilena etc.), mașina va exploda și va provoca răniri grave.

- Înainte de utilizare, verificați întotdeauna condiția generală a mașinii și dacă nu are şuruburi slăbite. Strângeți-le cum trebuie.

Înainte de utilizare asigurăți-vă că toate sistemele de siguranță sunt funcționale. Mașina nu trebuie să fie utilizată dacă este acționat numai butonul declanșator sau dacă numai brațul de contact este presat pe lemn. Aceasta trebuie să funcționeze numai când se execută ambele acțiuni. Testați posibilitatea de a nu funcționa bine fără cuie încărcate și cu pârghia pe poziție complet trasă.

- Asigurați-vă că butonul declanșator este blocat când pârghia comutatorului este pusă pe poziția LOCK (BLOCARE).

- Verificati cu atenție pereții, tavanul, podeaua, acoperișul și alte asemenea pentru a evita electrocutarea, scurgerile de gaze, exploziile etc. cauzate de înfigerea cuielor în cabluri electrice aflate sub tensiune, conducte sau țevi de gaz.

- Utilizați doar cuiele specificate în acest manual. Folosirea altor cuie poate conduce la defectarea mașinii.

- Nu folosiți niciodată mașini de împușcare a cuielor marcate cu simbolul „Nu folosiți pe schele sau pe scări” pentru utilizări specifice, de exemplu:

- când se trece de la o locație de aplicare la alta, acest lucru implicând folosirea de schele, scări sau construcții similare scărilor, de exemplu grătare de șipci de pe acoperiș;

- la închiderea de lăzi sau cutii;

- la montarea de sisteme de siguranță la transport, de exemplu, pe vehicule și vagoane.

- Nu permiteți persoanelor neinstruite să folosească mașina.

- Înainte de a împușca cuie, asigurați-vă că nu există nimeni prin apropiere. Nu încercați niciodată să înfigeți cuiele simultan din partea interioară și exterioroară a peretelui. Cuiele pot traversa materialul și/sau pot fi proiectate în jur, fiind foarte periculoase.

- Aveți grijă la poziția picioarelor și mențineți-vă echilibrul cu mașina. Când lucrați la înălțime, asigurați-vă că nu este nimeni dedesubt și asigurați furtunul de aer comprimat pentru a preveni pericolul în cazul unei smucituri bruște sau a prinderii acestuia.

- Sus pe acoperiş și în alte locații înalte, împușcați cuiele când vă deplasați înainte. Este ușor să vă pierdeți echilibrul dacă împușcați cuie atunci când vă deplasați înapoi. Când împușcați cuie pe o suprafață perpendiculară, direcționați cuiul de sus în jos. Puteți efectua operațiunile de împușcare a cuielor cu mai puțin efort dacă procedați așa.

- Cuiul se va îndoi sau mașina se va bloca dacă din greșeală împușcați cuiul deasupra altui cui sau loviți un nod din lemn. Cuiul poate fi aruncat în altă direcție și să lovească pe cineva sau mașina însăși poate să capete o mișcare periculoasă. Plasați cuiele cu grijă.

- Nu lăsați pentru o perioadă mai lungă în soare mașina încărcată sau compresorul de aer sub presiune. Asigurați-vă că praful, nisipul, așchiile și materialele străine nu vor intra în mașină în locul unde ați lăsat-o.

- Nu îndreptați orificiul de ejectare spre nicio persoană din vecinătate. Nu vă apropiatii mâinile și picioarele de zona orificiului de ejectare.

- Atunci când furtunul de aer este conectat, nu transportați mașina cu degetul pe butonul de declanșare și nu o dați altcuiva în această situație. Declanșarea accidentală poate fi extrem de periculoasă.

- Manevrați cu grijă mașina, fiindcă în interiorul mașinii există o presiune mare care poate fi periculoasă dacă, din cauza manevrării brutale (scăparea jos sau lovirea). se produce o fisură. Nu încercați să sculptați sau să gravați ceva pe mașină.

• Întrerupeți imediat operația de împușcare dacă observați un comportament defectuos sau ieșit din comun al mașinii.

• Deconectați întotdeauna furtunul de aer comprimat și scoateți toate cuiele din aparat:

• Când nu este supravegheat.
  2.Înainte de efectuarea oricărei lucrări de întreținere sau reparații.
  3.Înainte de a-l debloca.
  4.Înainte de muta mașina într-o nouă locație.

• Efectuați curățarea și întreținerea după ce ați terminat lucrul. Păstrați mașina în condiție excelentă. Ungeți părțile mobile pentru a preveni ruginirea și pentru a reduce uzura prin frecare. Curățați praful de pe toate componentele.

• Când nu utilizați maçina, blocați întotdeauna declanșatorul prin rotirea pârghiei comutatorului pe poziția LOCK (BLOCARE).
• Nu modificati mașina fără autorizare de la Makita.
• Cereți centrelor de service autorizate Makita să efectueze inspecția periodică a mașinii.
• Pentru a mentine SIGURANTA și FIABILITATEA produsului, întreținerea și reparațiile trebuie executate de centre de service Makita autorizate, folosind întotdeauna piese de schimb Makita.
• Folosiți numai uleiul pneumatic pentru mașină specificat în aceste instrucțiuni.
• Nu conectați niciodată mașina la o linie de aer comprimat unde presiunea maxim admisă a mașinii nu poate fi depășită cu 10 %. Asigurați-vă că presiunea furnizată de sistemul de aer comprimat nu depășește presiunea maximă admisă a mașinii de împușcare a cuielor. Setați presiunea inițială a aerului la valoare mai redusă a limitelor de presiune recomandate.
• Nu încercați să țineți elementul de contact al butonului de declanșare apăsat cu bandă adezivă sau sărmă. Se pot provoca răniri grave sau moartea.
• Verificați întotdeauna elementul de contact cum se arată în aceste instrucțiuni. Cuiele pot fi împușcate accidental dacă mecanismul de siguranță nu lucrează corect.

PĂSTRATI ACESTE INSTRUCTIUNI.

INSTALARE

Alegerea compresorului

005460

Compresorul de aer trebuie să fie conform cerințelor EN60335-2-34.

Selectați un compresor cu o presiune și o evacuare a aerului ample pentru a asigura o operație rentabilă. Graficul reprezintă relația dintre frecvența de batere a cuielor, presiunea aplicabilă și debitul de aer al compresorului. În acest mod, de exemplu, dacă baterea cuielor are loc la o cadență de circa 50 de ori pe minut, la o compresie de 0,59 MPa (5,9 bar), este necesar un compresor cu un debit de aer de 80 litri/minut. Trebuie utilizate regulatoare de presiune pentru a limita presiunea aerului la presiunea nominală a mașinii, acolo unde presiunea alimentării cu aer depășește presiunea nominală a mașinii. În caz contrar, se poate produce rănirea serioasă a operatorului mașinii sau a persoanelor din apropiere.

Alegerea furtunului de aer comprimat

Fig.1

Utilizați un furtun de aer cât mai larg și mai scurt posibil, pentru a asigura o operațiune de batere a cuielor continuă și eficientă. La o presiune a aerului de 0,49 MPa (4,9 bar), se recomandă folosirea unui furtun de aer cu un diametru intern de peste 8,5 mm și o lungime mai mică de 20 m când intervalul dintre împușcări este de 0,5 secunde.

ATENTIE:

- Debitul mic de aer al compresorului sau un furtun lung sau cu diametru mai mic în raport cu frecvența împușcării poate provoca o scădere a capacității de împușcare a mașinii.

Lubrifierea

Pentru a asigura o performanță maximă, montați un set pentru aer (ungător, regulator, filtru de aer), cât de aproape de mașină este posibil. Reglați ungătorul astfel ca o picătură de ulei să fie furnizată la fiecare 30 de cuie.

Fig.2

Când nu se folosește un set de dispositive pentru aer comprimat, ungeți mașina cu ulei pneumatic, punând 2 (două) sau 3 (trei) picături în ștuțul de aer. Acest lucru trebuie făcut înainte și după utilizare. Pentru o lubrifiere adecvată, mașina trebuie să fie acționată de câteva ori, după introducerea uleiului pneumatic.

Fig.3

DESCRIERE FUNCTIONALĂ

ATENTIE:

- Blocati întotdeauna butonul de declanșare și deconectați furtunul de aer comprimat înainte să faceți reglaje sau să verificați funcționarea mașinii.

Adaptor de camă

Când bateți cuie în piese de prelucrat cu suprafețe care se zgârie ușor, utilizați adaptorul de camă. Acesta este instalat din fabrică în spatele mașinii.

Fig.4

Fixați adaptorul de camă pe brațul de contact. Când nu-l folosiți, depozitați adaptorul de camă în spatele uneltei pentru a nu îl pierde.

Fig.5

Reglarea adâncimii de împușcare

Pentru a regla adâncimea împușcării cuielor, răsuciți regulatorul în așa fel încât săgeata de deasupra acestuia să fie îndreptată spre numărul de pe regulator. Adâncimea cea mai mare corespunde numărului 1. Cu cât numărul crește, cu atât baterea cuielor va fi mai puțin adâncă. Adâncimea poate fi modificată cu o gradație de aproximativ 1,0 mm. Dacă nu puteți împușca cuiele suficient de adânc chiar și când săgeata este pe poziția 1, măriți presiunea aerului. Dacă cuiele sunt împușcate prea adânc chiar și pe poziția 9, micșorați presiunea aerului. În general, durata de viață a uneltei este mai îndelungată dacă folosiți o presiune scăzută a aerului și o poziție mică a regulatorului.

Fig.6

MONTARE

ATENTIE:

- Blocati întotdeauna butonul de declanșare și deconectați furtunul de aer comprimat înainte să umblați la mașină.

Încărcarea pistolului de bătut cuie

Selectați cuiele adecvate pentru lucrarea dvs. Apăsați piedica și deschideți ușa și capacul magaziei.

Fig.7

Ridicați și răsuciți placa suport pentru bobină pe poziția corectă. Când introduceți cuie cu o lungime de 90 mm, folositi poziția inferioară. Când introduceți cuie cu o lungime de 65 sau 75 mm, folositi poziția din mijloc. Când introduceți cuie cu o lungime de 45, 50 sau 57 mm, folositi poziția superioară. Dacă mașina este utilizată cu placa suport pentru bobină reglată pe o poziție greșită, se poate produce o alimentare redusă cu cuie a mașinii sau funcționarea defectuoasă a acesteia.

Fig.8

Puneți bobina de cuie pe placa suport pentru bobină. Desfășurați suficiente cuie pentru a atinge falca de alimentare. Puneți primul cui în canalul acționării și cel de al doilea cui în falca de alimentare. Capetele cuielor trebuie să fie în fanta din corpul de alimentare. Puneți celelalte cuie nedesfășurate pe corpul alimentatorului. Închideți capacul și ușița magaziei după ce v-ați asigurat că bobina de cuie este bine fixată.

Fig.9

Conectarea furtunului de aer comprimat

Blocați declanșatorul. Glisați manșonul furtunului de aer pe fitingul de admisie a aerului de pe pistolul de bătut cuie. Asigurați-vă că manșonul de aer se fixează ferm în poziție atunci când este instalat pe fitingul de admisie a aerului. Trebuie instalat un cuplaj al furtunului pe sau în apropierea mașinii, într-un asemenea mod încât presiunea rezervorului să fie descărcată în momentul deconectării cuplajului alimentării cu aer.

Fig.10

FUNCTIONARE

ATENTIE:

- Înainte de utilizare, asigurați-vă că toate sistemele de siguranță sunt funcționale.

Fig.11

Fig.12

1. Pentru a bate un cui, trebuie să amplasați elementul de contact pe piesa de prelucrat și să trageți întrerupătorul declanșator, sau
2. Trageți mai întâi întrerupătorul declanșator și apoi amplasați elementul de contact pe piesa de prelucrat.

Metoda nr. 1 este pentru împușcare intermitentă, atunci când doriți să bateți un cui cu atenție și foarte precis.

Metoda nr. 2 este pentru împușcare continuă.

ATENTIE:

- Cu toate acestea, dacă elementului de contact i se permite din nou contactul cu suprafața piesei de prelucrat sau cu cealaltă suprafață de sub influența reculului, atunci când mașina este setată pentru modul „Batere de cuie intermitentă”, CU ÎNTRERUPĂTORUL DECLANȘATOR ÎNTR-O POZIȚIE PE JUMĂTATE TRAS, poate apărea o batere de cuie neașteptată. Pentru a evita această batere de cuie neașteptată, procedați după cum urmează;

A. Nu puneti elementul de contact pe piesa de prelucrat cu o forță excesivă.

B. Trageți complet întrerupătorul declanșator și mențineți-l pornit pentru 1-2 secunde după baterea de cuie.

Pentru metoda nr. 1, reglați pârghia comutatorului pe poziția „Batere de cuie intermitentă”. Pentru metoda nr. 2, reglați pârghia comutatorului pe poziția „Batere de cuie continuă”. După ce ați folosit pârghia comutatorului pentru a schimba metoda de împușcare a cuielor, asigurați-vă că pârghia comutatorului este bine fixată pe poziția corespunzătoare tipului de împușcare dorit.

Fig.13

⚠️ATENTIE:

- Dacă acționați mașina fără cuie, durata de viață a acesteia se micșorează.

Evacuare aer

Direcția de evacuare a aerului se poate schimba ușor rotind capacul de evacuare. Schimbați-o când este necesar.

Înțepenirea mașinii

Fig.14

⚠️ATENTIE:

- Blocati întotdeauna butonul de declanșare, deconectați furtunul și scoateți cuiele din magazie, înainte de scoate cuiul înțepenit în aparat.

Dacă mașina de bătut cuie se blochează, procedați după cum urmează:

Deschideti ușita și capacul magaziei și scoateți bobina de cuie. Introduceți o tijă mică sau ceva asemănător în orificiul de evacuare și loviți-o cu un ciocan pentru a împinge în afară din orificiul de evacuare, cuiul blocat. Fixați din nou bobina de cuie și închideti capacul magaziei și ușita.

Agățătoare

Fig.15

Fig.16

Cârligul este util pentru agățarea temporară a mașinii.

Cârligul poate fi instalat pe oricare latură a maşinii.

ATENTIE:

• Blocați întotdeauna declanșatorul și deconectați furtunul de aer când agățați mașina utilizând cârligul.
• Strângeti bine întotdeauna şurubul de fixare al cârligului. Dacă şurubul nu e strâns bine, unealta va pierde aer.
• Nu agățați niciodată mașina la o centură sau ceva asemănător. Se poate produce declanșarea accidentală.

Cuiele

004310

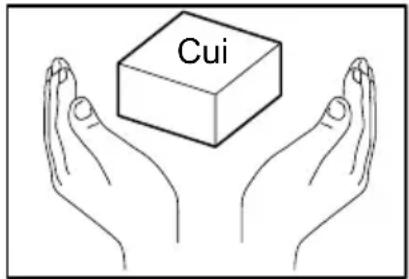

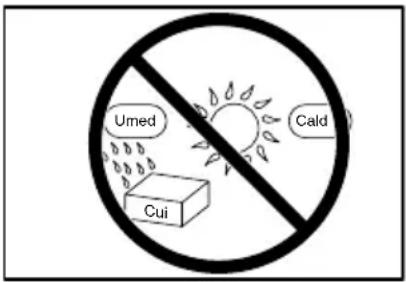

Manipulați cu grijă benzile de cuie și cutia acestora. Dacă benzile de cuie au fost manevrate brutal, ele se pot deforma sau conectorul lor se poate rupe, ceea ce va provoca o alimentare defectuoasă cu cuie a mașinii.

Evitați depozitarea cuielor într-un spațiu cu umiditate ridicată, la temperaturi mari, sau în bătaia directă a razelor solare.

• Deconectați întotdeauna furtunul înainte de procedura de verificare sau întreținere.
• Nu utilizati niciodată gazolină, benzină, diluant, alcool sau alte substanțe asemănătoare. În caz contrar, pot rezulta decolorări, deformări sau fisuri.

Întreținerea pistolului de împușcat cuie

Înainte de utilizare, verificați întotdeauna condiția generală a mașinii și dacă nu are şuruburi slăbite. Strângeți-le cum trebuie.

Fig.17

Cu mașina deconectată, efectuați zilnic verificări pentru a vă asigura de libera mișcare a elementului de contact și a butonului de declanșare. Nu folosiți mașina dacă elementul de contact sau butonul de declanșare se înțepenesc sau merg greu.

Fig.18

Asigurati-vă că butonul declanșator este blocat când pârghia comutatorului este pusă pe poziția LOCK (BLOCARE).

Fig.19

Când mașina nu este utilizată, pentru o perioadă mai mare de timp, lubrifiati-o folosind ulei pneumatic și depozitați-o în siguranță. Evitați expunerea ei la acțiunea directă a luminii soarelului și/sau într-un mediu umed sau cald.

Fig.20

Fig.21

Întreținerea compresorului, setului de dispozitive pentru aer comprimat și a furtunului

Fig.22

Fig.23

După utilizare, scurgeți întotdeauna rezervorul compresorului și filtrul de aer. Dacă se permite intrarea umezelii în mașină, poate rezulta o performanță slabă și o posibilă defectare a mașinii.

Verificați regulat să vedeți dacă există suficient ulei pneumatic în ungătorul din setul de dispozitive. Dacă nu se menține o lubrifiere suficientă, garniturile inelare se vor uza rapid.

Fig.24

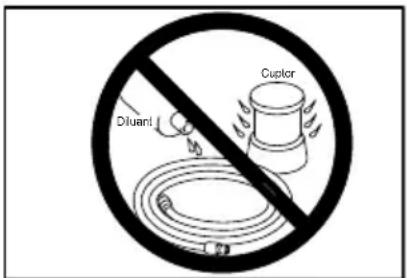

Tineți furtunul de aer comprimat departe de căldură (peste 60°C/140°F), departe de substanțe chimice (solvenți, acizi puternici sau substanțe alcaline). De asemenea, poziționați furtunul departe de obstacole de care se poate agăța periculos în timpul utilizării. Furtunurile trebuie, de asemenea, situate departe de marginile ascuțite și de zonele care pot duce la deteriorarea sau roaderea furtunului.

005390

Pentru a mentine SIGURANȚA și FIABILITATEA produsului, reparațiile și orice alte lucrări de întreținere sau reglare trebuie executate de centre de service Makita autorizate, folosind întotdeauna piese de schimb Makita.
