Typ produktu	Zszywacz pneumatyczny (gwoździarka cewkowa)
Marka	Makita
Model	AN901
Ciśnienie robocze	0,44 – 0,83 MPa (4,4 – 8,3 bar)
Długość gwoździ	45 – 90 mm
Maksymalna liczba gwoździ	150 – 300 sztuk (w zależności od rozmiaru gwoździa)
Wymiary (dł. x szer. x wys.)	408 mm x 131 mm x 316 mm
Masa netto (EPTA)	3,2 kg
Min. średnica wewnętrzna węża	8,5 mm
Zalecany olej pneumatyczny	Olej turbinowy (olej do narzędzi pneumatycznych)
Poziom ciśnienia akustycznego (LpA)	87 dB(A) (zgodnie z EN792)
Poziom mocy akustycznej (LWA)	100 dB(A) (zgodnie z EN792)
Obciążenie wibracyjne (ah)	4,5 m/s² (zgodnie z EN792)
Zalecane wyposażenie ochronne	Okulary ochronne, ochrona słuchu, ewentualnie ochrona twarzy
Tryby pracy	Gwoździowanie pojedyncze (seriami) i gwoździowanie ciągłe
Regulacja głębokości wbijania	Tak, za pomocą regulatora (stopnie 1–9, ok. 1 mm na stopień)
Pojemność magazynka	Szpula z maksymalnie 300 gwoździami
Wymagania dotyczące kompresora	Min. 80 L/min przy 0,59 MPa dla 50 gwoździ/min
Cechy bezpieczeństwa	Ramię kontaktowe, blokada spustu, blokada wyzwalacza
Konserwacja	Codzienne smarowanie, regularne czyszczenie, spuszczanie wody z kompresora

Często zadawane pytania - AN901 MAKITA

Jaki olej pneumatyczny powinienem stosować w Makita AN901?

Jak ustawić głębokość wbijania gwoździ w Makita AN901?

Czy mogę używać Makita AN901 na drabinach lub rusztowaniach?

Jak przełączyć tryb pracy z pojedynczego na ciągły?

Co zrobić w przypadku zakleszczenia gwoździa w Makita AN901?

Jakie wyposażenie ochronne jest wymagane podczas pracy z Makita AN901?

Jak podłączyć Makita AN901 do kompresora?

Czy mogę używać Makita AN901 z innymi rozmiarami gwoździ niż podane?

Jak prawidłowo czyścić i smarować Makita AN901?

Co oznacza dźwignia blokady magazynka (7-1)?

INSTRUKCJA OBSŁUGI AN901 MAKITA

POLSKI (Oryginalna instrukcja)

Objaśnienia do widoku ogólnego

3-1. Olej do narzędzi pneumatycznych	9-1. Szczelina	14-2. Port wylotowy
4-1. Zasobnik noska	9-2. Korpus podajnika	15-1. Hak
5-1. Ramię stykowe	10-1. Łącznik przewodu	19-1. Dźwignia zmiany trybu pracy
5-2. Adapter noska	doprowadzającego powietrze	19-2. Blokada spustu
6-1. Pokrętło regulacyjne	10-2. Gniazdo powietrza	22-1. Kurek spustowy
7-1. Dźwignia zamku	13-1. Ciągłe wbijanie gwoździ	23-1. Filtr powietrza
7-2. Drzwiczki	13-2. Przerywane wbijanie gwoździ	24-1. Olejarka
7-3. Pokrywa magazynku	13-3. Dźwignia zmiany trybu pracy	24-2. Olej pneumatyczny
8-1. Skala magazynu	13-4. Blokada spustu
8-2. Tarcza prowadząca	14-1. Pręt

SPECYFIAKCJE

Model	AN901
Ciśnienie powietrza 0,44 - 0,83 Mpa ( 4,4 - 8,3 bar)
Długość gwoździa	45 mm - 90 mm
Pojemność magazynku 150 - 300 szt.
Wymiary (dług. x wys. x szer.)	408 mm X 316 mm X 131 mm
Minimalna średnica węża	8,5 mm
Olej do narzędzi pneumatycznych Olej turbinowy
Cieżar netto 3,2 kg

• W związku ze stale prowadzonym przez naszą firmę programem badawczo-rozwojowym, niniejsze specyfikacje mogą ulec zmianom bez wcześniejszego powiadomienia.
• Specyfikacje mogą różnić się w zależności od kraju.
• Waga obliczona zgodnie z procedurą EPTA 01/2003

END106-3

ENG904-1

Symbole

Poniżej pokazano symbole zastosowane na urządzeniu. Przed użyciem należy zapoznać się z ich znaczeniem.

- Przeczytać instrukcję obsługi.

- Nosić okulary ochronne.

- Nie używać przy pracach na rusztowaniach i drabinach.

ENE059-1

Przeznaczenie

Narzędzie to jest przeznaczone do prac we wnętrzach, takich jak mocowanie legarów podłogowych lub krokwi oraz szkieletów konstrukcji.

ENG905-1

Poziom hałasu i drgań

Typowy równoważny poziom dźwięku A określony w oparciu o EN792:

Poziom ciśnienia akustycznego (LpA): 87 dB(A)

Poziom mocy akustycznejl (LWA): 100 dB(A)

Niepewność (K): 3 dB(A)

Należy stosować ochraniacze na uszy

Drgania

Niepewność (K) : 1,5 m/s²

ENG901-1

• Deklarowana wartość wytwarzanych drgań została zmierzona zgodnie ze standardową metodą testową i można ją wykorzystać do porównywania narzędzi.
• Deklarowaną wartość wytwarzanych drgań można także wykorzystać we wstępnej ocenie narażenia.

⚠ OSTRZEŻENIE:

• Drgania wytwarzane podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od wartości deklarowanej, w zależności od sposobu jego użytkowania.
• W oparciu o szacowane narażenie w rzeczywistych warunkach użytkowania należy określić środki bezpieczeństwa w celu ochrony operatora (uwzględniając wszystkie elementy cyklu działania, tj. czas, kiedy narzędzie jest wyłączone i kiedy pracuje na biegu jałowym, a także czas, kiedy jest włączone).

Dotyczy tylko krajów europejskich

Deklaracja zgodności UE

Niniejszym firma Makita Corporation jako odpowiedzialny producent oświadcza, iż opisywane urządzenie marki Makita:

Opis maszyny:

Gwoździarka pneumatyczna

Nr modelu/Typ: AN901

są produkowane seryjnie oraz

jest zgodne z wymogami określonymi w następujących dyrektywach europejskich:

2006/42/EC

Jest produkowane zgodnie z następującymi normami lub dokumentami normalizacyjnymi:

EN792

Dokumentacja techniczna przechowywana jest przez naszego autoryzowanego przedstawiciela na Europę, którym jest:

Makita International Europe Ltd.

• W celu zachowania bezpieczeństwa pracy i dla prawidłowej obsługi i konserwacji tego narzędzia, przed rozpoczęciem wszelkich czynności należy przeczytać instrukcję obsługi.
• Należy zawsze nosić okulary ochronne, aby chronić oczy przez pyłem i opiłkami.

⚠OSTRZEŻENIE: Obowiązkiem pracodawcy jest nakazanie stosowania środków ochrony wzroku przez operatorów narzędzi i inne osoby pracujące w pobliżu.

• Dotyczy tylko Australii i Nowej Zelandii

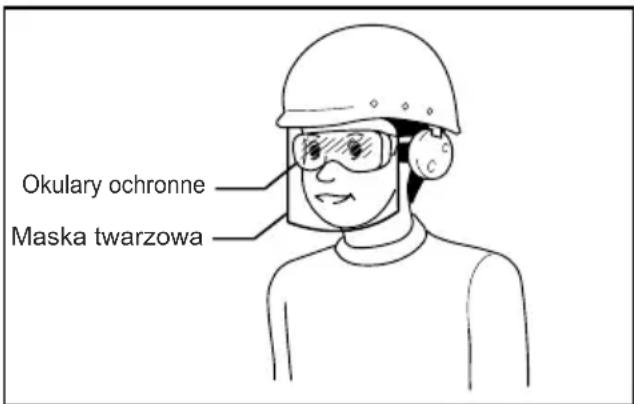

Należy zawsze nosić okulary ochronne i osłonę twarzową, aby chronić oczy przez pyłem i opiłkami.

Okulary ochronne i osłona twarzowa powinna spełniać wymagania normy AS/NZS 1336.

⚠OSTRZEŻENIE: Obowiązkiem pracodawcy jest nakazanie stosowania środków ochrony wzroku przez operatorów narzędzi i inne osoby pracujące w pobliżu.

000114

• Należy nosić ochraniacze na uszy, zabezpieczające przed hałasem powodowanym przez sprężone powietrze oraz przed urazami głowy. Należy też nosić lekką, ale nie luźną odzież. Rękawy powinny być zapięte lub podwinięte. Nie należy nosić krawatów.
• Zbytni pościech lub zbyt duża siła wywierana na narzędzie mogą być niebezpieczne. Z narzędziem należy obchodzić się ostrożnie. Nie wolno pracować pod wpływem alkoholu, narkotyków, itp.
• Ogólne zasady postępowania z narzędziem:

(1) Należy zawsze zakładać, że w narzędziu znajdują się gwoździe.
(2) Narzędzia, w którym znajdują się gwoździe nie wolno kierować ku sobie lub innym.
(3) Narzędzie wolno uruchomić tylko, kiedy jest silnie przyciśnięte do łączonej części.
(4) Narzędzie należy szanować jako pomoc w pracy.
(5) Nie wyglupiać się.
(6) Nie wolno przenosić narzędzia trzymając palec na przełączniku.
(7) Nie wolno ładować do narzędzia gwoździ, kiedy odblokowany jest choć jeden element regulacyjny.
(8) Nie wolno zasilać narzędzia z innego źródła niż określone w instrukcji obsługi i bezpieczeństwa.

• Nie wolno używać narzędzia działającego nieprawidłowo.
• Podczas pracy z tym narzędziem mogą powstawać iskry. Dlatego nie wolno go używać w pobliżu lotnych substancji łatwopalnych, takich jak benzyna, rozpuszczalniki, farby, gazy, kleje, itp.; gdyż mogą się zapalić i wybuchnąć, powodując poważne obrażenia.
• Dla bezpieczeństwa, miejsce pracy powinno być właściwie oświetlone. Powinno być utrzymane w

porządku, nie zaśmiecone. Należy zwłaszcza dbać o prawidłową, pewną postawę, utrzymywanie równowagi.

- W pobliżu mogą przebywać wyłącznie osoby związane z pracą. Dzieci należy zawsze trzymać z dala od miejsca pracy.

- Należy przestrzegać miejscowych przepisów regulujących poziom hałasu. W niektórych okolicznościach, do ograniczania emisji hałasu należy korzystać z osłon, okiennic, itp.

- Nie wolno manipulować końcówką stykową: zapobiega ona przypadkowemu wystrzeleniu i dlatego nie wolno jej zdejmować. Bardzo niebezpieczne jest też unieruchamianie języka spustowego w położeniu ON (włączone). Nie wolno tego nigdy robić. Nie wolno uruchamiać narzędzia, kiedy jakakolwiek jego część jest niesprawna, wymontowana, zmodyfikowana lub nie działa prawidłowo.

- Należy użytkować narzędzie przy ciśnieniu powietrza w zakresie 0,44 - 0,83 MPa (4,4 - 8,3 bar), co zapewnia bezpieczeństwo i dłuższy okres użytkowania narzędzia. Nie wolno przekraczać zalecanego maksymalnego ciśnienia roboczego równego 0,83 Mpa (8,3 bar). Nie należy podłącać narzędzia do źródła ciśnienia przekraczającego 1,37 Mpa (13,7 bar).

- Należy zadbać, aby ciśnienie w sieci sprężonego powietrza nie przekraczało maksymalnej, wartości dopuszczalnej dla tej gwoździarki. Należy wstępnie ustawić ciśnienie na wartość niższą od dopuszczalnej (patrz DANE TECHNICZNE).

- Do zasilania tego narzędzia wolno stosować wyłącznie sprężone powietrze. Jeśli użyje się do tego gazu z butli (dwutlenku węgla, tlenu, azotu, wodoru, itd.) lub gazu palnego (propanu, wodoru, acetylenu, itd.) narzędzie eksploduje powodując poważne obrażenia.

- Przed pracą należy zawsze sprawdzić ogólny stan narzędzia, czy nie ma lużnych śrub, itd. W razie potrzeby należy je podokręcać.

- Przed przystąpieniem do pracy należy sprawdzić działanie wszystkich systemów bezpieczeństwa. Narzędzia nie wolno uruchamiać, jeżeli tylko język spustowy przełącznika jest pociągnięty lub jeżeli tylko dźwignia zabezpieczająca jest dociśnięta do drewna. Do rozpoczęcia pracy niezbędne jest spełnienie obu tych warunków. Sprawdź działanie bez gwoździ i przy całkowicie wyciągniętym młotku.

- Upewnij się, że język spustowy jest zablokowany, kiedy dźwignia blokady znajduje się w położeniu LOCK (zablokowane).

- Aby uniknąć porażenia prądem, wycieku gazu, wybuchu, itd. powodowanych wstrzeliwaniem gwoździ w przewody pod napięciem, rury gazowe, itp, należy przed pracą dokładnie sprawdzać ściany, sufity, podłogi, dachy, itd.

- Wolno używać tylko gwoździ określonych w tej instrukcji. Stosowanie innych gwoździ może powodować nieprawidłową pracę tego narzędzia.

- Nie wolno absolutnie używać narzędzi oznakowanych symbolem „Nie używać na rusztowaniach, drabinach” do zastosowań takich jak np.:

- kiedy zmiana miejsca pracy wiąże się z użyciem rusztowań, drabin, schodów, i innych podobnych konstrukcji, takich jak łaty dachowe;

- zamykanych skrzyń lub pudeł;

- bezpiecznych systemów transportowych, np. na pojazdach.

- Nie wolno pozwalać, aby narzędziem tym posługiwały się osoby nie przeszkolone.

- Przed pracą należy się upewnić, czy nie ma kogoś w pobliżu. Nie wolno usiłować wstrzeliwać gwoździ z obydwu stron ściany jednocześnie. Gwoździe mogą przechodzić na wylot i/lub odlatywać od miejsca pracy, stwarzając poważne niebezpieczeństwo.

- Trzymając narzędzie należy stać pewnie i utrzymywać równowagę. Pracując na wysokościach, należy się upewnić, że na dole nie ma nikogo, oraz zabezpieczyć wąż pneumatyczny przed gwałtownymi ruchami.

- Podczas pracy na dachach i w innych wysokich miejscach należy wbijać gwoździe przesuwając się przed siebie. Przesuwając się do tyłu można łatwo stracić równowagę. Wbijając w powierzchnię pionową należy pracować od góry ku dołowi. W ten sposób praca jest mniej męcząca.

- Kiedy omyłkowo trafimy gwoździem w łeb innego gwoździa lub sęk w drewnie, gwóżdź może się wygiąć lub zablokować narzędzie. W takiej sytuacji gwóżdź może wyskoczyć i kogoś trafić, albo samo narzędzie zareaguje w niebezpieczny sposób. Gwoździe należy wstrzeliwać w sposób rozważny.

- Nie wolno pozostawiać na słońcu naładowanego narzędzia, ani sprężarki po ciśnieniem. Należy zadbać, aby do pozostawionego narzędzia nie dostał się pył, piasek, itp.

- Nie kieruj wylotu narzędzia na nikogo w pobliżu. Trzymaj dłonie i stopy z dala od okolic wylotu.

- Kiedy wąż jest podłączony, nie należy przenosić narzędzia z palcem na języku spustowym, ani podawać je komuś w ten sposób. Przypadkowe wystrzelenie może być bardzo niebezpieczne.

- Z narzędziem tym należy obchodzić się bardzo ostrożnie, gdyż panuje w nim wysokie ciśnienie, co może być bardzo groźne, kiedy np. upuszczenie lub uderzenie spowoduje powstanie pęknięcia. Na narzędziu tym nie wolno robić żadnych nacięć lub grawerunków.

- Jeśli zauważysz coś złego lub niezwykłego w zachowaniu narzędzia, natychmiast przestań wstrzeliwać gwoździe.

• Należy zawsze odłączyć wąż i wyjąć wszystkie gwoździe:
• Kiedy narzędzie będzie pozostawione bez nadzoru.
• Przed przystąpieniem do konserwacji lub naprawy.
• Przed usuwaniem zablokowanego gwoździa.
• Przed przeniesieniem narzędzia w inne miejsce.
• Po zakończeniu pracy narzędzie należy natychmiast wyczyścić i zakonserwować. Narzędzie musi być zawsze w idealnym stanie. Części ruchome należy smarować, aby nie korodowały i nie zużywały się nadmiernie poprzez tarcie. Części te należy oczyścić z pyłu.
• Kiedy narzędzie nie jest używane, język spustowy musi być zablokowany dźwignią blokady ustawioną w położeniu LOCK (zablokowane).
• Narzędzia nie wolno modyfikować bez upoważnienia firmy Makita.
• Okresowe przeglądy powinny być dokonywane przez autoryzowane zakłady serwisowe Makita.
  • W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu, wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany punkt serwisowy narzędzi Makita, zawsze z użyciem oryginalnych części zamiennych Makita.
• Używać należy wyłącznie oleju pneumatycznego zalecanego w niniejszej instrukcji.
• Nigdy nie podłączaj tego narzędzia do sieci sprężonego powietrza, w której ciśnienie może przekroczyć wartość dozwoloną o 10 %. Należy zadbać, aby ciśnienie w sieci sprężonego powietrza nie przekraczało maksymalnej, wartości dopuszczalnej dla tej gwoździarki. Należy wstępnie ustawić ciśnienie na wartość niższą od dopuszczalnej.
• Nie próbuj unieruchamiać końcówki stykowej w położeniu wciśniętym za pomocą drutu lub taśmy. Może to spowodować poważne obrażenia.
• Końcówkę stykową należy zawsze sprawdzać w sposób podany w niniejszej instrukcji. Kiedy system zabezpieczenia nie działa prawidłowo, gwoździe mogą być wystrzeliwane przypadkowo.

ZACHOWAĆ INSTRUKCJE.

MONTAŻ

Wybór sprężarki

005460
Sprężarka musi spełniać wymagania normy EN60335-2-34.

Wybrać sprężarkę o szerokim zakresie ciśnienia i wyjścia powietrza, gdyż zapewni to oszczędną eksploatację. Na wykresie widzimy zależność pomiędzy częstotliwością gwoździowania, ciśnieniem roboczym i wydajnością sprężarki. Jeśli np. chce się wbijać gwoździe 50 razy na minutę z ciśnieniem 0,59 MPa (5,9 bar), potrzebna będzie sprężarka dająca 80 litrów powietrza na minutę. Tam, gdzie ciśnienie w sieci przekracza nominalne ciśnienie narzędzia, należy stosować reduktory ciśnienia. Zaniedbywanie tego może doprowadzić do poważnych wypadków, których ofiarami będą obsługujący i osoby postronne.

Wybór węża

Rys.1

Dla najbardziej wydajnej pracy, należy stosować wąż o średnicy największej z możliwych oraz jak najkrótszy. Przy ciśnieniu wynoszącym 0.49 Mpa (4.9 bar) zalecany jest wąż doprowadzający powietrze o średnicy wewnętrznej powyżej 8,5 mm i długości poniżej 20 m - przy założeniu, że odstępy pomiędzy wbijaniem gwoździ wynoszą 0,5 sekundy.

⚠UWAGA:

- Niska wydajność sprężarki, długi i/lub cienki wąż to oznacza dla danej częstotliwości gwoździowania obniżenie jakości pracy narzędzia.

Smarowanie

Aby osiągnąć najwyższą wydajność, zestaw powietrzny, to znaczy olejarkę, reduktor i filtr powietrza należy instalować jak najbliżej narzędzia. Olejarkę trzeba wyregulować, aby dawała jedną kroplę oleju co 30 wystrzelen gwoździ.

Rys.2

Jeśli elementy te nie są używane, narzędzie należy smarować olejem do narzędzi pneumatycznych wpuszczając do wlotu powietrza dwie (2) do trzech (3) kropli. Należy to robić przed i po pracy z narzędziem. Aby smarowanie było prawidłowe, po zakropleniu oleju należy wystrzelić parę razy.

Rys.3

OPIS DZIAŁANIA

⚠UWAGA:

- Przed regulowaniem lub sprawdzaniem narzędzia trzeba koniecznie zablokować spust i odłączyć wąż.

Adapter noska

Należy go stosować podczas pracy z materiałami o powierzchniach wrażliwych na uszkodzenia. Jest on fabrycznie zainstalowany z tyłu urządzenia.

Rys.4

Przymocować adapter noskowy do ramienia. Nieużywany adapter noska należy przechowywać - aby go nie zgubić - z tyłu urządzenia.

Rys.5

Regulowanie głębokości gwoździowania

Aby wyregulować głębokość wbijania gwoździ obróć adapter tak, aby strzałka nad regulatorem skierowana była na liczbę wskazywaną na regulatorze. Głębokość wbijania gwoździ jest największa, gdy strzałka wskazuje 1. Im wyższy numer wskazywany przez strzałkę, tym płytsze wbijanie gwoździ. Głębokość można zmieniać w skokach o ok. 1,0 mm. Jeżeli gwoździe nie są wbijane wystarczająco głęboko nawet wtedy, gdy strzałka wskazuje numer 1, należy zwiększyć ciśnienie powietrza. Jeżeli gwoździe są wbijane zbyt głęboko nawet wtedy, gdy strzałka wskazuje numer 9, należy zmniejszyć ciśnienie powietrza. Ogólnie rzecz biorąc, żywotność narzędzia można przedłużyć, ustawiając niższe ciśnienie i ogranicznik na mniejszą głębokość wbijania.

Rys.6

MONTAŻ

⚠UWAGA:

- Przed regulowaniem lub sprawdzaniem narzędzia trzeba koniecznie zablokować spust i odłączyć wąż.

Ładowanie gwoździarki

Odlącz od narzędzia wąż. Wybierz gwoździe odpowiednie do pracy. Wciśnij dźwignię zamka, otwórz drzwiczki i zdejmij pokrywę magazynku.

Rys.7

Podnieś i obróć płytkę rolki, aby ją prawidłowo ustawić. Podczas ładowania gwoździ o długości 90 mm ustaw ją na dolną wartość. Podczas ładowania gwoździ o długości 65 lub 75 mm ustaw ją na średnią wartość. Podczas ładowania gwoździ o długości 45, 50 lub 57 mm

ustaw ją na górną wartość. Jeśli ustawimy tarczę na nieodpowiednią wartość, podawanie gwoździ będzie nieprawidłowe i narzędzie może zostać uszkodzone.

Rys.8

Umieść rolkę gwoździ na tarczy prowadzącej. Odwiń tyle długości rolki, aby koniec sięgał pazura podajnika. Umieść pierwszy gwóżdź we wlocie podajnika, a drugi na pazurze. Łby gwoździ muszą się znajdować w szczelinie korpusu podajnika. Nieodwinięte gwoździe ułożyć na korpusie podajnika. Pilnując, aby rolka była prawidłowo ułożona w magazynku, ostrożnie zamknąć pokrywę i drzwiczki magazynku, aż się zatrzasną.

Rys.9

Podłączanie węża

Zablokuj spust. Wsuń końcówkę węża do gniazda wlotu powietrza w narzędziu. Upewnij się, że końcówka prawidłowo zaskoczyła. Złącze węża musi być zamontowane na lub blisko narzędzia, tak aby ciśnienie w zbiorniku opadało w tym samym czasie, kiedy wąż jest odłączany od narzędzia.

Rys.10

DZIAŁANIE

⚠UWAGA:

- Przed przystąpieniem do pracy należy sprawdzić działanie wszystkich systemów bezpieczeństwa.

Rys.11

Rys.12

1. Aby wstrzelić gwóźdź, przyciśnij końcówkę stykową do łączonego materiału i pociągnij za spust, lub
2. Najpierw pociągnij za spust, a następnie przyciśnij końcówkę stykową do łączonego materiału.

Sposób (1) stosuje się przy „jednorazowym” wbijaniu gwoździ, gdy chce się wbić gwóżdź bardzo dokładnie.

Sposób (2) stosuje się podczas ciągłego wbijania gwoździ.

⚠ UWAGA:

- Jednak kiedy ustawimy narzędzie na gwoździowanie „jednorazowe", I SPUST JEST POCIĄGNIĘTY DO POŁOWY, narzędzie może wystrzelić przypadkowo, jeśli końcówka stykowa, na skutek odrzutu dotknie ponownie materiału lub innego elementu.

Aby do tego nie dopuścić, należy;

A. Nie naciskać końcówki stykowej zbyt dużą siłą do powierzchni materiału.
B. Pociągnąć język spustowy do oporu i trzymać tak przez 1 - 2 sekundy po wystrzale.

W przypadku metody nr 1 ustaw dźwignię w położenie "Przerywanego wbijania gwoździ". W przypadku metody nr 2 ustaw dźwignię w położenie "Ciągłego wbijania gwoździ". Po użyciu dźwigni do zmiany metody wbijania gwoździ zawsze się upewnij, że jest ona ustawiona

prawidłowo na pozycję odpowiadającą żądanej metodzie wbijania gwoździ.

Rys.13

⚠UWAGA:

- Uruchamianie narzędzia bez gwoździ skraca jego żywotność, dlatego należy tego unikać.

Otwór wylotowy powietrza

Kierunek wylotu powietrza można łatwo zmienić, obracając w tym celu pokrywę wylotu. W razie potrzeby dokonać zmiany.

Zablokowanie gwoździarki

Rys.14

⚠UWAGA:

- Przed przystąpieniem do usunięcia zablokowania, należy zawsze odłączyć wąż i wyjąć gwoździe z magazynka.

Jeżeli gwoździarka zablokuje się, wykonaj poniższe czynności:

Otwórz pokrywę i drzwiczki magazynku i wyjmij rolkę gwoździ. Do otworu wylotowego wsuń odpowiedni pręt i postukaj go młotkiem, aby wypchnąć gwóżdź blokujący wylot. Włóż z powrotem rolkę gwoździ i zamknij pokrywę i drzwiczki magazynku.

Hak

Rys.15

Rys.16

Zaczep jest wygodny, aby na chwilę zawiesić narzędzie. Można go zamontować z jednej lub z drugiej strony narzędzia.

⚠UWAGA:

• Przed zawieszeniem narzędzia za zaczep, należy koniecznie zablokować spust i odłączyć wąż.
• Zawsze mocno dokręć śrubę mocującą zaczep. Jej poluzowanie spowodowałoby to wyciek powietrza z narzędzia.
• Absolutnie nie wolno zawieszać narzędzia na pasku od spodni, itp. Może to spowodować niebezpieczne, przypadkowe wystrzelenie.

Gwoździe

004310

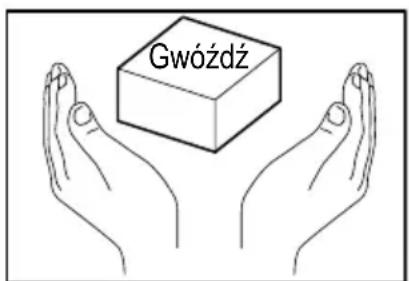

Obchodź się ostrożnie z taśmami gwoździ i ich opakowaniem. Jeśli taśmy gwoździ są traktowane nieodpowiednio, mogą ulec zniekształceniu, mogą się rozłącać i będą trudności z podawaniem gwoździ.

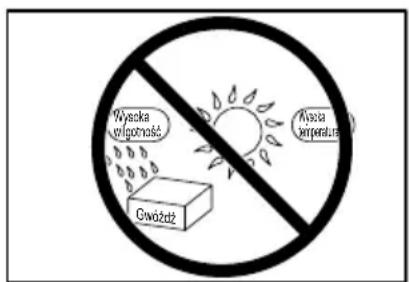

Unikaj przechowywania gwoździ w bardzo wilgotnym lub ciepłym miejscu i nie wystawiaj ich na działanie bezpośredniego promieniowania słonecznego.

005382

KONSERWACJA

⚠ UWAGA:

• Przed przystąpieniem do konserwacji lub kontroli zawsze odłącz wąż.
• Nie wolno używać benzyny, benzenu, rozpuszczalnika, alkoholu itp. Substancje takie mogą spowodować odbarwienia, odkształcenia lub pęknięcia.

Konserwacja gwoździarki

Przed pracą należy zawsze sprawdzić ogólny stan narzędzia, czy nie ma lużnych śrub, itd. W razie potrzeby należy je podokręcać.

Rys.17

Codziennie narzędzie należy odłączyć i sprawdzać, czy język spustowy i końcówka zabezpieczająca poruszają się bez oporów. Jeśli elementy te się zacinają, narzędzia nie wolno używać.

Rys.18

Upewnij się, że język spustowy jest zablokowany, kiedy dźwignia blokady znajduje się w położeniu LOCK (zablokowane).

Rys.19

Kiedy narzędzie nie będzie używane przez dłuższy czas, należy je zakonserwować olejem pneumatycznym i schować w bezpiecznym miejscu. Należy unikać wystawiania narzędzia na promienie słońca oraz wilgoć i wysoką temperaturę.

Rys.20

Rys.21

Konserwacja sprężarki, zestawu powietrznego i węża

Rys.22

Rys.23

Po pracy należy zawsze opróżnić zbiornik sprężarki oraz filtr powietrza. Jeśli do narzędzia dostanie się woda, może spowodować nieprawidłowe działanie, a nawet uszkodzić narzędzie.

Należy systematycznie sprawdzać poziom oleju w olejarce zestawu powietrznego. Niewystarczające smarowanie powoduje szybkie zużywanie się O-ringów.

Rys.24

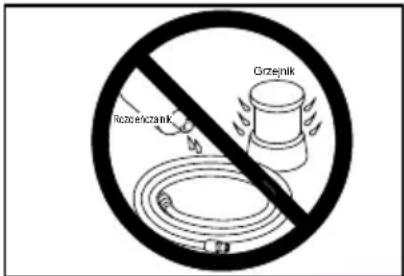

Węża nie należy ogrzewać ponad 60°C (140°F), należy go trzymać z dala od substancji chemicznych (rozcieńczalników, silnych kwasów i zasad). Należy też układać wąż z dala od przeszkód, które mogą go niebezpiecznie blokować podczas pracy. Wąż nie może też stykać się z ostrymi krawędziami i przedmiotami powodującymi obcieranie i inne uszkodzenia.

W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu, wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany punkt serwisowy narzędzi Makita, zawsze z użyciem oryginalnych części zamiennych Makita.
