BEDIENUNGSANLEITUNG DBN601 MAKITA

EN	Cordless Finish Nailer INSTRUCTION MANUAL 7
FR	Cloueur Sans Fil De Finition MANUEL D’INSTRUCTIONS 16
DE	Akku-Stauchkopfnagler BETRIEBSANLEITUNG 26
IT	Chiodatrice di finiture a batteria	ISTRUZIONI PER L’USO 37
NL	Accuafbouwnagelpistool GEBRUIKSAANWIJZING 48
ES	Clavadora de Acabado Inalámbrica	MANUAL DE INSTRUCCIONES 58
PT	Pinador a Bateria MANUAL DE INSTRUÇÕES 68
EL	Φορητό καρφωτικό ακέφαλων καρφιών	ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 78
TR	Akülü Görünmez Çivi Çakma Tabancası	KULLANMA KILAVUZU 89

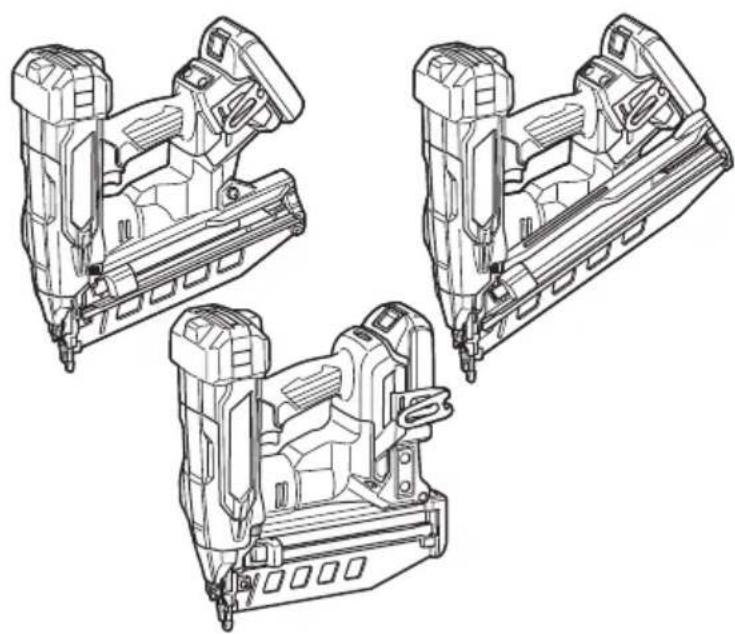

DBN601 DBN610 DBN620

Modell: DBN601 DBN610 DBN620
Nagelgröße 16 Ga x 19 mm -	64 mm	16 Ga x 32 mm - 64 mm	15 Ga x 32 mm - 64 mm
Magazinkapazität 110 Stück 108 Stück
Abmessungen (L x B x H) ^1 ^2	276 mm x 98 mm x 320 mm	288 mm x 116 mm x 325 mm	297 mm x 142 mm x 338 mm
Nennspannung Gleichstrom 18 V
Nettogewicht 2,9 - 3,3 kg 3,0 - 3,3 kg 3,1 - 3,4 kg

^1 ohne Aufhänger
^2 mit BL1820B

HINWEIS: Nägel werden in dieser Betriebsanleitung, sofern nicht anders angegeben, als „Befestigungselemente“ bezeichnet.

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  • Die technischen Daten können von Land zu Land unterschiedlich sein.
• Der Nettogewichtswert umfasst die leichteste und schwerste Kombination aus dem Aufsatz/den Aufsätzen für normalen und sicheren Gebrauch und dem/den Akku(s), die in der Betriebsanleitung angegeben sind.

Zutreffende Akkus und Ladegeräte

Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /DC18SH / DC18WC

- Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.

⚠️WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgendwelcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Symbole

Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Betriebsanleitung lesen.

Tragen Sie einen Augenschutz.

Einen Gehörschutz tragen.

Werkzeug nicht auf Gerüsten oder Leitern verwenden.

Halten Sie Ihre Finger vom Auslöser fern, wenn Sie keine Befestigungselemente eintreiben, um versehentliches Abschießen zu vermeiden.

Ni-MH Li-ion

Nur für EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und

Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt.

Vorgesehene Verwendung

Dieses Werkzeug ist für Befestigung an Inneneinrichtung und Möbeln vorgesehen.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745-2-16:

Modell DBN601

Schalldruckpegel ( L_pA ): 83 dB (A) Schallleistungspegel ( L_WA ): 94 dB (A) Messunsicherheit (K): 3 dB (A)

Modell DBN610

Schalldruckpegel ( L_pA ): 83 dB (A) Schallleistungspegel ( L_WA ): 94 dB (A) Messunsicherheit (K): 3 dB (A)

Modell DBN620

Schalldruckpegel ( L_pA ): 86 dB (A) Schallleistungspegel ( L_WA ): 97 dB (A) Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine vorläufige Bewertung der Geräuschbelastung verwendet werden.

⚠️WARNUNG: Einen Gehörschutz tragen.

⚠️WARNUNG: Die Schallemission beim tatsächlichen Benutzen des Elektrowerkzeugs kann je nach der Art und Weise, wie dieses Werkzeug benutzt wird, von dem (den) angegebenen Gesamtwert(en) abweichen.

⚠️WARNUNG: Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Der Schwingungsgesamtwert wurde gemäß EN60745-2-16 ermittelt:

Modell DBN601

Schwingungsemission ( a_h ): 2,5 m/s ^2 oder weniger Messunsicherheit (K): 1,5 m/s ^2

Modell DBN610

Schwingungsemission ( a_h ): 2,5 m/s ^2 oder weniger Messunsicherheit (K): 1,5 m/s ^2

Modell DBN620

Schwingungsemission ( a_h ): 2,7 m/s ^2 Messunsicherheit (K): 1,5 m/s ^2

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schwingungsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

⚠️WARNUNG: Die Schwingungsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs von dem (den) angegebenen Gesamtwert(en) abweichen.

⚠️ WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWAR- NUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

⚠️WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnungen für Akku-Tacker

1. Gehen Sie stets von der Annahme aus, dass das Werkzeug Befestigungselemente enthält. Achtlose Handhabung des Tackers kann zu unerwartetem Abschuss von Befestigungselementen und daraus resultierenden Personenschäden führen.

2. Richten Sie das Werkzeug nicht auf sich oder umstehende Personen. Unerwartete Auslösung bewirkt Abschuss des Befestigungselements und verursacht eine Verletzung.

3. Betätigen Sie das Werkzeug nur, wenn es fest auf das Werkstück aufgesetzt ist. Ist das Werkzeug nicht mit dem Werkstück in Kontakt, kann das Befestigungselement von Ihrem beabsichtigten Ziel abgelenkt werden.
4. Trennen Sie das Werkzeug von der Stromquelle, wenn ein Befestigungselement im Werkzeug klemmt. Ist der Akku eingesetzt, kann der Tacker beim Entfernen eines klemmen- den Befestigungselements versehentlich betätigt werden.
5. Lassen Sie beim Entfernen eines klemmenden Befestigungselements Vorsicht walten. Der Mechanismus kann unter Druck stehen, und das Befestigungselement kann abgeschossen werden, während versucht wird, den Klemmzustand aufzuheben.
6. Benutzen Sie diesen Tacker nicht zur Befestigung von elektrischen Kabeln. Er ist nicht für die Installation von elektrischen Kabeln ausgelegt und kann deren Isolierung beschädigen, was zu einem elektrischen Schlag oder Brand führen kann.
7. Tragen Sie stets eine Schutzbrille, um Ihre Augen vor Staub und Verletzungen durch Befestigungsmittel zu schützen.
8. Halten Sie Hände und Füße vom Bereich der Auswurföffnung fern.
9. Nehmen Sie stets den Akku ab, bevor Sie die Befestigungselemente laden, Einstellungen, Überprüfungen, Wartungsarbeiten durchführen, oder nachdem die Arbeit abgeschlossen ist.
10. Vergewissern Sie sich vor der Arbeit, dass keine Personen in der Nähe sind. Versuchen Sie niemals, Befestigungselemente gleichzeitig von der Innen- und Außenseite einer Wand einzutreiben. Befestigungselemente können durchschlagen und/oder herausfliegen, was eine große Gefahr darstellt.
11. Achten Sie beim Arbeiten mit dem Werkzeug auf sicheren Stand und Gleichgewicht. Vergewissern Sie sich bei Arbeiten an hohen Orten, dass sich niemand unterhalb aufhält.

12. Benutzen Sie niemals mit der Aufschrift „Nicht auf Gerüsten, Leitern verwenden“ versehene Tacker für spezifische Anwendungen, wie z. B.:

13. wenn für einen Arbeitsplatzwechsel Gerüste, Treppen, Leitern oder leiterähnliche Konstruktionen, wie z. B. Dachlatten erforderlich sind;

14. zum Verschließen von Kisten oder Verschlägen;

15. zum Anbringen von Transportsicherheitssystemen z. B. an Fahrzeugen und Wagen.

16. Überprüfen Sie Wände, Decken, Fußböden, Dach und dergleichen sorgfältig, um durch Kontakt mit Strom führenden Kabeln, Isolierrohren oder Gasrohren verursachte mögliche elektrische Schläge, Gaslecks,

Explosionen usw. zu vermeiden.

1. Verwenden Sie nur die in dieser Anleitung angegebenen Befestigungselemente. Die Verwendung anderer Befestigungselemente kann eine Funktionsstörung des Werkzeugs verursachen.
2. Nehmen Sie keine unerlaubten Änderungen am Werkzeug vor, und versuchen Sie nicht, es für andere Zwecke als Eintreiben von Befestigungselementen zu verwenden.
3. Betreiben Sie das Werkzeug nicht ohne Befestigungselemente. Dadurch wird die Nutzungsdauer des Werkzeugs verkürzt.
4. Brechen Sie Eintreibarbeiten sofort ab, wenn Sie einen Defekt oder etwas Ungewöhnliches am Werkzeug feststellen.
5. Treiben Sie Befestigungselemente niemals in Materialien ein, die das Befestigungselement punktieren und wie ein Geschoss durchbohren kann.
6. Betätigen Sie den Auslöseschalter und das Kontaktelement niemals gleichzeitig, bevor Sie bereit sind, Werkstücke zu befestigen. Lassen Sie das Kontaktelement sich vom Werkstück niederdrücken. Heben Sie den Zweck des Kontaktelements keinesfalls durch Zurückhalten oder Niederdrücken von Hand auf.
7. Nehmen Sie keine unerlaubten Eingriffe am Kontaktelement vor. Überprüfen Sie das Kontaktelement häufig auf ordnungsgemäßen Betrieb.
8. Entfernen Sie stets die Befestigungselemente vom Werkzeug, wenn es nicht benutzt wird.
9. Vermeiden Sie es, Magnete oder ähnliche magnetische Geräte zu nahe am Werkzeug zu platzieren. Dies kann den Magnetsensor im Werkzeug beeinträchtigen.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠️WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von

Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

1. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

2. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.
3. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.
4. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen

kann. Beachten Sie die Handhabung von heißen Akkus.

1. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.
2. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.
3. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
4. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

ANMERKUNG: Makita haftet nicht für Unfälle, die durch das Benutzen von nicht originalen oder modifizierten Makita-Akkus entstehen. Original-Makita-Akkus wurden in Übereinstimmung mit den anwendbaren Gesetzen und Sicherheitsstandards streng auf ihre Kompatibilität mit Makita-Werkzeugen und -Ladegeräten geprüft.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBE- SCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

▲VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen.
⚠ VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hinein. Schieben Sie ihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschieben.

▶ Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

⚠VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
AVORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus.

Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf.

▶ Abb.2: 1. Anzeigelampen 2. Prüftaste

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			75% bis 100%
			50% bis 75%

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend
			25% bis 50%
			0% bis 25%
			Den Akku aufladen.
			Möglicherweise liegt eine Funktionsstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt. Bei manchen Bedingungen leuchten die Anzeigen auf.

▶ Abb.3: 1. Lampe 2. Leistungs-/Betriebsartanzeige

HINWEIS: Die Ausführung des Schalters hängt von der Region ab, in der Sie wohnen.

Schutzstatusanzeige

Lampe		Leistungs-/Betriebsartanzeige		Status
Ein Blinken Ein Blinken
				Überlastung
				Überhitzung

Überlastschutz

Wird das Werkzeug/der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt das Werkzeug automatisch stehen. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um es neu zu starten.

Überhitzungsschutz

Wenn das Werkzeug/der Akku überhitzt wird, bleibt das Werkzeug automatisch stehen. Lassen Sie das Werkzeug in dieser Situation abkühlen, bevor Sie es wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität niedrig wird, bleibt das Werkzeug automatisch stehen. Falls das Produkt trotz Betätigung der Schalter nicht funktioniert, entfernen Sie den Akku bzw. die Akkus vom Werkzeug, und laden Sie ihn bzw. sie auf.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung des Werkzeugs bewirken könnten, und ermöglicht automatisches Anhalten des Werkzeugs. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Werkzeug zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Vergewissern Sie sich, dass alle Schalter ausgeschaltet sind, und schalten Sie das Werkzeug für einen Wiederanlauf erneut ein.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie das Werkzeug und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

Funktion der Hauptbetriebstaste

⚠VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Um das Werkzeug einzuschalten, halten Sie die Hauptbetriebstaste gedrückt, bis die Leistungsanzeige aufleuchtet. Um das Werkzeug auszuschalten, halten Sie die Hauptbetriebstaste gedrückt, bis die Leistungsanzeige erlischt.

HINWEIS: Die Ausführung des Schalters hängt von der Region ab, in der Sie wohnen.

▶ Abb.4: 1. Hauptbetriebstaste 2. Leistungsanzeige

HINWEIS: Das Werkzeug kann nicht eingeschaltet werden, wenn entweder der Auslöseschalter oder das Kontaktelement betätigt wird. Lassen Sie unbedingt den Auslöseschalter und das Kontaktelement los, bevor Sie das Werkzeug einschalten.

HINWEIS: Das Werkzeug kann während des Eintreibens von Befestigungselementen nicht ausgeschaltet werden.

HINWEIS: Der Hauptbetriebsschalter schaltet sich automatisch ab, falls das Werkzeug über einen längeren Zeitraum unbeaufsichtigt bleibt.

Wahl des Auslösungsmodus

Länderspezifisch

HINWEIS: In einigen Regionen oder Ländern ist nur ein einziger Eintreibmodus (Vollsequenzielle Auslösung) verfügbar. Die Ausführung des Schalters hängt von der Region ab, in der Sie wohnen.

Dieses Werkzeug verwendet eine selektive Auslösung. Drücken und halten Sie die Auslösungsmodus-Umschalttaste kurz gedrückt, um den gewünschten Auslösungsmodus auszuwählen.

▶ Abb.5: 1. Auslösungsmodus-Umschalttaste
2. Sequenzieller Auslösungsmodus
3. Kontaktauslösungsmodus

Betriebs-art-schalter	Auslösungs-modus	Merkmal
	Vollsequenzielle Auslösung	Eintreiben eines Befestigungselements in einem sequenziellen Vorgang. Geeignet zum sorgfältigen und genauen Eintreibeneines Befestigungselements und hilfreich, wenn eine präzise Platzierung des Befestigungselements erforderlich ist.
[KASC]	Kontaktaus-lösung	Es ist entweder einzelnes Eintreiben oder kontinuierliches Eintreiben möglich. Bevorzugt, wenn hochproduktive Platzierung von Befestigungselementenerforderlich ist.

→ : In einigen Regionen und Ländern nicht verfügbar.

HINWEIS: Der Auslösungsmodus kann nicht umgeschaltet werden, solange entweder der Auslöseschalter oder das Kontaktelement betätigt wird.

Einstellen der Eintreibtiefe

⚠️WARNUNG: Vergewissern Sie sich immer, dass Ihre Finger nicht auf dem Auslöseschalter oder dem Kontaktelement ruhen, und dass der Akku abgenommen ist, bevor Sie die Eintreibtiefe einstellen.

Drehen Sie den Tiefeneinsteller, um die Eintreibtiefe einzustellen. Die Eintreibtiefe wird tiefer, wenn Sie den Tiefeneinsteller in Richtung A drehen, flacher in Richtung B (siehe Abbildung). Die nachstehende Tabelle zeigt den Einstellbereich der Eintreibtiefe.

▶ Abb.6: 1. Tiefeneinsteller

Einstellbereich für die Eintreibtiefe

Modell DBN601	DBN610 DBN620
Bereich 6 mm	6 mm 8 mm

ANMERKUNG: Drehen Sie den Tiefeneinsteller nicht zu weit, da er sonst stecken bleiben kann.

Stellen Sie die Eintreibtiefe nach Bedarf ein.

▶ Abb.7: 1. Zu tief 2. Bündig 3. Zu flach

Einschalten der Lampe

⚠ VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle.

Betätigen Sie den Auslöseschalter oder das Kontaktelement, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der Auslöseschalter gedrückt oder das Kontaktelement betätigt wird. Die Lampe erlischt einige Sekunden nach dem Loslassen des Auslöseschalters und des Kontaktelements.

▶ Abb.8: 1. Auslöser 2. Kontaktelement 3. Lampe

ANMERKUNG: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

ANMERKUNG: Bei Überhitzung des Werkzeugs blinkt die Lampe. Lassen Sie in diesem Fall den Auslöseschalter und das Kontaktelement los, und lassen Sie dann das Werkzeug/den Akku abkühlen, bevor Sie die Arbeit fortsetzen.

HINWEIS: Das Werkzeug schießt möglicherweise nicht mehr, nachdem der Akku schwach geworden ist, selbst wenn die Lampe noch leuchtet. Laden Sie in diesem Fall den Akku auf.

MONTAGE

⚠ VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Laden/Entladen der Befestigungselemente

AVORSICHT: Vergewissern Sie sich stets, dass der Akku abgenommen ist, bevor Sie die Befestigungselemente laden. Unbeabsichtigtes Abschießen kann Personenschäden und Sachschäden verursachen.

⚠VORSICHT: Laden Sie die Befestigungselemente in der korrekten Richtung. Laden in der falschen Richtung kann vorzeitige Abnutzung des Treibers und Beschädigung der übrigen Teile verursachen.

⚠VORSICHT: Achten Sie darauf, dass Sie sich nicht die Finger im Magazin einklemmen. Der Drücker neigt dazu, in seine Ausgangsposition zurückzuspringen, wenn er entriegelt wird.

⚠VORSICHT: Unterlassen Sie abruptes Schieben des Drückers wenn sich Befestigungselemente im Magazin befinden. Versehentliches Herunterfallen von Befestigungselementen, besonders beim Arbeiten an hohen Orten, kann Personenschäden verursachen.

ANMERKUNG: Verwenden Sie keine verformten Befestigungselemente und Nagelstreifen. Verwenden Sie die in dieser Anleitung angegebenen Befestigungselemente. Die Verwendung anderer als der angegebenen Befestigungselemente kann ein Verklemmen der Befestigungselemente und Fehlfunktionen verursachen.

ANMERKUNG: Schieben Sie den Drücker sachte am Magazin entlang. Ein kräftiger Kontakt zwischen dem Drücker und dem Nagelstreifen kann die Befestigungselemente beschädigen.

ANMERKUNG: Vergewissern Sie sich, dass der Nagelstreifen ordnungsgemäß im Magazin ausgerichtet ist und mit dem Drücker gesichert wird. Falls nicht, versuchen Sie es mit Nachladen.

1. Nehmen Sie den Akku ab.

2. Ziehen Sie den Drücker nach unten, bis er mit einem leisen Klicken einrastet.
   ▶ Abb.9: 1. Drücker

3. Führen Sie den Nagelstreifen in den Schlitz an der Unterseite des Magazins ein.

▶ Abb.10: 1. Schlitz 2. Nagelstreifen 3. Magazin

1. Ziehen Sie den Drücker nach unten, halten Sie ihn gedrückt und drücken Sie dann den Teil „A“ wie in der Abbildung gezeigt.

Der Drücker wird entriegelt und hält die Befestigungselemente im Magazin.

▶ Abb.11: 1. Drücker

Um die Befestigungselemente zu entfernen, ziehen Sie den Drücker nach unten, bis er mit einem leisen Klicken einrastet. Entnehmen Sie die Befestigungselemente aus dem Schlitz an der Unterseite des Magazins.

Mundstückadapter

⚠ VORSICHT: Vergewissern Sie sich stets, dass Ihre Finger nicht auf dem Auslöseschalter oder dem Kontaktelement liegen, entfernen Sie alle Befestigungselemente, die sich noch im Magazin befinden, und nehmen Sie den Akku ab, bevor Sie den Mundstückadapter anbringen oder abnehmen.

Wenn Sie Befestigungselemente auf Materialien mit kratzempfindlichen Oberflächen eintreiben, bringen Sie den Mundstückadapter auf dem Kontaktelement an.

Anbringen des Mundstückadapters

Setzen Sie den Mundstückadapter auf das Kontaktelement. Vergewissern Sie sich, dass der Mundstückadapter wie abgebildet perfekt passt.

▶ Abb.12: 1. Mundstückadapter 2. Kontaktelement

Abnehmen des Mundstückadapters

Der Mundstückadapter kann von Hand entfernt werden.

HINWEIS: Wenn Sie den Mundstückadapter nicht von Hand entfernen können, führen Sie die Handwerkzeuge zwischen Mundstückadapter und Kontaktelement ein und entfernen Sie den Mundstückadapter.

Aufbewahren des Mundstückadapters

ANMERKUNG: Bringen Sie den Mundstückadapter perfekt am Halter an. Andernfalls kann sich der Mundstückadapter vom Halter lösen und verloren gehen.

Sie können den Mundstückadapter wie in der Abbildung gezeigt am Halter aufbewahren, damit er nicht verloren geht.

▶ Abb.13: 1. Mundstückadapter 2. Halter

Aufhänger

⚠️WARNUNG: Achten Sie darauf, den Aufhänger nicht zu stark zu belasten. Anderenfalls kann irreguläre Überlastung Schäden am Werkzeug verursachen, die zu Personenschäden führen können.

⚠ VORSICHT: Hängen Sie den Aufhänger nicht in den Hüftgurt ein. Herunterfallen des Werkzeugs, das durch versehentliches Abrutschen des Aufhängers verursacht wird, kann unbeabsichtigtes Abschießen und daraus resultierende Personenschäden verursachen.

▶ Abb.14

⚠VORSICHT: Wenn Sie den Aufhänger anbringen, sichern Sie ihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug lösen und Personenschaden verursachen.
⚠ VORSICHT: Verwenden Sie die Aufhänge-/ Montageteile nur für den vorgesehenen Zweck. Die Verwendung für einen nicht vorgesehenen Zweck kann Unfälle oder Personenschäden verursachen.
▲VORSICHT: Vergewissern Sie sich, dass Sie das Werkzeug sicher aufhängen, bevor Sie den Griff lösen. Unzureichendes oder unausgewogenes Einhaken kann ein Herunterfallen verursachen und Sie können sich verletzen.

Der Aufhänger ist praktisch, um das Werkzeug vorübergehend aufzuhängen. Hängen Sie das Werkzeug mit dem Aufhänger an ein Werkzeugregal, eine Schiene oder an die Wand.

Der Aufhänger kann auf beiden Seiten des Werkzeugs installiert werden.

Um den Aufhänger zu installieren, führen Sie ihn auf einer Seite in eine Nut des Werkzeuggehäuses ein, und sichern Sie ihn dann mit der Schraube, wie in der Abbildung gezeigt. Um ihn zu entfernen, lösen Sie die Schraube und entfernen Sie dann den Aufhänger.

▶ Abb.15: 1. Führungsnut 2. Aufhänger 3. Schraube

BETRIEB

Testen des Sicherheitssystems

⚠️WARNUNG: Vergewissern Sie sich vor der Benutzung, dass alle Sicherheitssysteme in gutem Betriebszustand sind. Anderenfalls kann es zu Verletzungen kommen.

▶ Abb.16: 1. Auslöser 2. Kontaktelement 3. Magazin 4. Drücker

Überprüfen Sie das Sicherheitssystem wie folgt auf mögliche Fehler oder Fehlfunktionen, bevor Sie es in Betrieb nehmen.

1. Nehmen Sie den Akku vom Werkzeug ab. Entladen Sie dann alle Befestigungselemente, die sich noch im Magazin befinden.
2. Installieren Sie den Akku an seinem Platz und schalten Sie das Werkzeug ein.
3. Betätigen Sie nur den Auslöseschalter, ohne das Kontaktelement gegen das Material zu halten.
4. Ziehen Sie den Drücker nach unten und halten Sie ihn dort. Setzen Sie dann das Kontaktelement gegen das Material, ohne den Auslöseschalter zu betätigen.

Falls das Werkzeug in den oben beschriebenen Fällen 3 oder 4 funktioniert, funktioniert das Sicherheitssystem nicht ordnungsgemäß. Brechen Sie die Benutzung des Werkzeugs sofort ab, und wenden Sie sich an Ihre örtliche Makita-Kundendienststelle.

Handhabung der Befestigungselemente

Nägel

Behandeln Sie Nägel und ihre Schachteln sorgfältig. Bei grober Behandlung der Nägel können sie sich verformen, oder ihre Verbinder können brechen, was schlechten Nageltransport verursacht.

ANMERKUNG: Vermeiden Sie die Lagerung von Nägeln an sehr feuchten oder heißen Orten oder an Orten, die direktem Sonnenlicht ausgesetzt sind.

▶ Abb.17

Eintreiben von Befestigungselementen

⚠️WARNUNG: Halten Sie Ihr Gesicht während des Betriebs des Werkzeugs vom Werkzeug fern. Anderenfalls kann es zu Verletzungen kommen.

⚠️WARNUNG: Verwenden Sie dieses Werkzeug nicht zur Befestigung von elektrischen Kabeln. Dieses Werkzeug ist nicht für die Installation von Elektrokabeln ausgelegt und kann die Isolierung von Elektrokabeln beschädigen und dadurch einen elektrischen Schlag oder Brand verursachen.

⚠️WARNUNG: Halten Sie das Kontaktelement fest gegen das Material gedrückt, bis der Nagel vollständig eingetrieben ist. Unbeabsichtigtes Abschießen kann Personenschäden verursachen.

▲VORSICHT: Halten Sie das Werkzeug während der Arbeit mit festem Griff.

⚠ VORSICHT: Treiben Sie Befestigungselemente nicht in harte Materialien wie Metall oder dergleichen ein. Falls das Befestigungselement das Material nicht durchdringen kann, kann das Werkzeug in Ihre Richtung zurückgeschleudert werden und Verletzungen verursachen.

ANMERKUNG: Das Werkzeug startet die Befestigung nicht nach Ablauf von fünf Sekunden ohne Schalterbetätigung, während entweder der Auslöseschalter oder das Kontaktelement allein betätigt wird. Lassen Sie den Auslöseschalter los, oder ziehen Sie das Kontaktelement vom Werkstück weg, und bringen Sie dann das Werkzeug wieder in Position, um die Befestigung erneut zu starten.

HINWEIS: Wenn Sie Nägel über längere Zeit fortlaufend eintreiben, wird die Abluft durch die vom Motor erzeugte Wärme heiß.

Das Werkzeug verfügt über zwei Eintreibfunktionen: Vollsequenzielle Auslösung und Kontaktauslösung.

HINWEIS: In einigen Regionen oder Ländern ist nur ein einziger Eintreibmodus (Vollsequenzielle Auslösung) verfügbar. Die Ausführung des Schalters hängt von der Region ab, in der Sie wohnen.

Vollsequenzielle Auslösung

In diesem Modus können Sie ein Befestigungselement durch einen sequenziellen Vorgang eintreiben. Ein Werkstückkontakt und ein Auslöser müssen in einer bestimmten Reihenfolge aktiviert werden, um das Werkzeug auszulösen. Um Befestigungselemente kontinuierlich einzutreiben, führen Sie Loslassen und erneutes Aktivieren der Schalter in der gleichen Reihenfolge durch.

1. Halten Sie die Hauptbetriebstaste gedrückt, um das Werkzeug einzuschalten.

2. Vergewissern Sie sich, dass die Lampe für den sequenziellen Auslösungsmodus aufleuchtet.

▶ Abb.18: 1. Hauptbetriebstaste 2. Lampe für sequenziellen Auslösungsmodus

1. Platzieren Sie das Kontaktelement flach auf dem Material.

▶ Abb.19: 1. Kontaktelement

1. Betätigen Sie den Auslöseschalter vollständig, um ein Befestigungselement einzutreiben.

▶ Abb.20: 1. Auslöser

1. Lassen Sie Ihren Finger vom Auslöseschalter los. Heben Sie dann das Kontaktelement vom Material ab.

Um das nächste Befestigungselement einzutreiben, wiederholen Sie die Schritte 3 bis 5 in der gleichen Reihenfolge.

Kontaktauslösung

Länderspezifisch

In diesem Modus können Sie zwischen kontinuierlichem oder einzelnem Eintreiben wählen, indem Sie beliebige Sequenzen des Auslöserbetriebs befolgen. Ein Werkstückkontakt und ein Auslöser können in beliebigen Sequenzen aktiviert werden, um das Werkzeug auszulösen. Um Befestigungselemente kontinuierlich einzutreiben, führen Sie Loslassen und erneutes Aktivieren des Werkstückkontakts durch.

Für einzelnes Eintreiben

1. Halten Sie die Hauptbetriebstaste gedrückt, um das Werkzeug einzuschalten.
2. Drücken Sie die Auslösungsmodus-Umschalttaste und halten Sie sie kurz gedrückt, um den Kontaktauslösungsmodus auszuwählen.

Die Lampe für Kontaktauslösungsmodus leuchtet auf.

▶ Abb.21: 1. Auslösungsmodus-Umschalttaste
2. Lampe für Kontaktauslösungsmodus

1. Platzieren Sie das Kontaktelement flach auf dem Material.
2. Betätigen Sie den Auslöseschalter vollständig, um ein Befestigungselement einzutreiben.
3. Lassen Sie Ihren Finger vom Auslöseschalter los. Heben Sie dann das Kontaktelement vom Material ab.

Um das nächste Befestigungselement einzutreiben, wiederholen Sie die Schritte 3 bis 5 in der gleichen Reihenfolge.

Für kontinuierliches Eintreiben

1. Halten Sie die Hauptbetriebstaste gedrückt, um das Werkzeug einzuschalten.
2. Drücken Sie die Auslösungsmodus-Umschalttaste und halten Sie sie kurz gedrückt, um den Kontaktauslösungsmodus auszuwählen.

Die Lampe für Kontaktauslösungsmodus leuchtet auf.

1. Betätigen Sie den Auslöser.

▶ Abb.22: 1. Auslöser

1. Setzen Sie das Kontaktelement zum Eintreiben eines Befestigungselements flach auf das Material.

2. Bewegen Sie das Werkzeug mit betätigtem Auslöseschalter zu den nächsten Bereichen und platzieren Sie das Kontaktelement flach auf dem Material, um die folgenden Befestigungselemente einzutreiben.

▶ Abb.23: 1. Auslöser 2. Kontaktelement

Leerschuss- Sicherungsmechanismus

Wenn die Anzahl der verbleibenden Befestigungselemente im Magazin auf die in der nachstehenden Tabelle gezeigte Anzahl von Befestigungselementen verringert wird, kann der Schalter nicht mehr betätigt werden und das Werkzeug hört auf zu schießen. Legen Sie vor dem erneuten Starten des Betriebs einen neuen Streifen mit Befestigungselementen in das Magazin ein.

Modell DBN601	DBN610 DBN6	20
Anzahl von Befestigungs-elementen	6 - 9 6 - 9 4 - 6

Entfernen von verklemmten Befestigungselementen

⚠️WARNUNG: Vergewissern Sie sich immer, dass der Akku und die Befestigungselemente entfernt sind, bevor Sie verklemmte Befestigungselemente entfernen.
⚠️WARNUNG: Drücken Sie nicht gewalt- sam auf den Befestigungselementetreiber. Schlagen Sie nicht mit einem Handwerkzeug auf den Befestigungselementetreiber und die Befestigungselemente, um Verklemmungen zu beseitigen. Beachten Sie, dass das Werkzeug mit Druckluft geladen ist und der Druck im Inneren aufrechterhalten wird. Die Nichtbeachtung der Sicherheitsvorkehrungen in diesem Handbuch kann zu schweren Verletzungen führen.
⚠️WARNUNG: Richten Sie das Werkzeug beim Beseitigen von Staus niemals auf sich selbst oder andere Personen in der Nähe. Anderenfalls kann eine Verletzungsgefahr durch Fehlzündungen verursacht werden, da dieses Werkzeug in einer werkseitig abgedichteten Kammer mit Druckluft beaufschlagt wird.
⚠VORSICHT: Entfernen Sie die eingeklemmten Befestigungselemente nicht mit bloßen Händen. Das Befestigungselement kann aus dem Magazin herausspringen und eine Verletzung verursachen.
⚠ VORSICHT: Um häufige oder schwer zu behebende Verklemmungen zu beheben, wenden Sie sich an Ihre örtliche Makita-Kundendienststelle.
⚠VORSICHT: Verriegeln Sie die Klinke unbedingt, nachdem Sie verklemmte Befestigungselemente entfernt haben.

Wenn sich ein Befestigungselement verklemmt, sollten Sie die Zuführ- und Eintreibeinheit für das Befestigungselement genau überprüfen.

Verklemmungen werden in der Regel durch Befestigungselemente verursacht, die zwischen dem Befestigungselementetreiber und der unteren Treiberführung eingeklemmt sind.

Um einen Stau zu beseitigen, lösen Sie die Klinke, öffnen Sie die Treiberführung und entfernen Sie dann die gestauten Befestigungselemente.

▶ Abb.24: 1. Klinke 2. Untere Treiberführung 3. Treiberführung

Um die Klinke nach dem Beseitigen eines Staus zu verriegeln, bringen Sie das Kontaktelement in seine Ausgangsposition zurück, schließen Sie die Treiberführung und verriegeln Sie die Klinke.

▶ Abb.25: 1. Kontaktelement 2. Treiberführung

WARTUNG

⚠️WARNUNG: Unterlassen Sie Zerlegen dieses Werkzeugs. Dieses Werkzeug ist mit Druckluft versiegelt und eine Zerlegung kann zu schweren Verletzungen führen.

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Initialisieren der Treiberposition

Nach einer Verklemmung des Befestigungselements oder bei schwachem Akku ist der Treiber möglicherweise nicht korrekt hinter dem als nächstes einzutreibenden Befestigungselement positioniert. Führen Sie vor einem erneuten Starten des Betriebs immer die Initialisierungsschritte durch.

1. Nehmen Sie den Akku vom Werkzeug ab.
2. Nehmen Sie alle noch im Magazin befindlichen Befestigungselemente heraus.
3. Beachten Sie die Position des Treibers.

Falls Sie sehen, dass die Treiberspitze aus der Treiberführung herausragt, kann das Kontaktelement bei der Initialisierung nicht korrekt betätigt werden.

▶ Abb.26: 1. Treiber 2. Treiberführung

Drehen Sie den Tiefeneinsteller auf die flachste Einstellung, damit das Kontaktelement ordnungsgemäß funktioniert.

▶ Abb.27: 1. Tiefeneinsteller

1. Installieren Sie den Akku an seinem Platz und schalten Sie das Werkzeug ein.

2. Ziehen Sie den Drücker nach unten und halten Sie ihn dort. Platzieren Sie dann das Kontaktelement gegen das Material, das beschädigt werden kann.

3. Ziehen Sie den Auslöseschalter bei betätigtem Kontaktelement bis zum Anschlag, um die Treiberposition zurückzusetzen.

▶ Abb.28: 1. Drücker 2. Kontaktelement

1. Auslöseschalter

Die Treiberposition wird korrekt initialisiert.

1. Nehmen Sie den Akku vom Werkzeug ab. Legen Sie die Befestigungselemente wieder in das Magazin ein. Setzen Sie den Akku wieder in das Werkzeug ein.

SONDERZUBEHÖR

AVORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Nägel (Winkel-Finish-Nagel von 16Ga ist nicht verfügbar.)
  • Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI

Modello: DBN601 DBN610 DBN620
Dimensione dei chiodi 16 Ga x 19 mm -	64 mm	16 Ga x 32 mm - 64 mm	15 Ga x 32 mm - 64 mm
Capacità del caricatore 110 pezzi 108 pezzi
Dimensioni (L x P x A) ^1*2	276 mm x 98 mm x 320 mm	288 mm x 116 mm x 325 mm	297 mm x 142 mm x 338 mm
Tensione nominale 18 V CC
Peso netto 2,9 - 3,3 kg 3,0 - 3,3 kg 3,1 - 3,4 kg

*1 gancio escluso
^*2 con BL1820B
