Termék típusa	Akkumulátoros sövénynyíró
Márka	Makita
Modell	UH650DZ
Pengék hossza	650 mm
Löketszám percenként	1 000 - 1 800 min⁻¹ (állítható 6-sebességes tárcsával)
Teljes hossz	1 154 mm
Nettó tömeg	5,2 kg (akkumulátorpatron nélkül)
Névleges feszültség	DC 36 V
Tápellátás	Makita 36 V Li-ion akkumulátorpatron (nem tartozék)
Zajszint	Hangnyomás 84,3 dB(A), hangteljesítmény 92,3 dB(A), K=2,5 dB(A)
Rezgésszint	3,0 m/s² (sövényvágás), K=1,5 m/s²
Állítható fogantyú	90°-ban balra/jobbra forgatható, 45° és 90° pozíciókban rögzíthető
Biztonsági jellemzők	Kettős kapcsolórendszer (A+B trigger), pengevédő, akkumulátorvédelmi rendszer
Vágási kapacitás	Max ágátmérő 10 mm
Tartozékok	Pengevédő, forgácskivezető (opcionális), karmellék-kampó (opcionális)
Karbantartás	Kenje a pengéket használat előtt és közben; cserélje ki a szénkeféket, ha elkoptak
Akkumulátor-kompatibilitás	Makita 36 V akkumulátorok (pl. BL3622A kapacitásjelzővel)
EK-megfelelőségi nyilatkozat	Megfelel a 2000/14/EK és 2006/42/EK irányelveknek, CE jelöléssel

Gyakran ismételt kérdések - UH650DZ MAKITA

Milyen akkumulátort használ a Makita UH650DZ?

Az UH650DZ egy Makita 36 V Li-ion akkumulátorpatront igényel (pl. BL3622A). Az akkumulátor nem tartozék.

Hogyan állíthatom be a vágási sebességet?

Forgassa el a szerszám állító tárcsáját a 6 sebesség közötti választáshoz (1 = 1 000 lökés/perc, 6 = 1 800 lökés/perc). Még működés közben is állíthatja.

Elforgatható a fogantyú?

Igen, a fogantyú 90°-ban balra vagy jobbra forgatható, és 45°-os vagy 90°-os pozíciókban rögzíthető a gomb meghúzásával és elforgatásával.

Hogyan kapcsoljam be a sövénynyírót?

Nyomja meg egyszerre mindkét kapcsoló ravaszt (A és B). Bármelyik ravasz elengedésével leáll. Ez egy biztonsági kettős kapcsolórendszer.

Mekkora a legnagyobb vágható ágvastagság?

Ne próbáljon meg 10 mm-nél vastagabb ágakat vágni. A vastagabb ágakat előzetesen ollóval kell levágni.

Hogyan karbantartsam a pengéket?

Használat előtt és óránként a művelet során vigyen fel gépolajat vagy hasonló kenőanyagot a pengékre. Használat után tisztítsa meg drótkefével, és vigyen fel alacsony viszkozitású olajat.

Hogyan cseréljem ki a vágókéseket?

Először távolítsa el az akkumulátort és a pengevédőt. Lazítsa meg a 4 csavart, vegye le az alsó fedelet és a lemezt, állítsa be a forgattyú szögét egy csavarhúzóval, távolítsa el a 2 csavart és a régi pengéket. Szerelje be az új pengéket, igazítsa az ovális lyukakat a forgattyúhoz, majd szerelje vissza. A részletes lépésekért olvassa el a kézikönyvet.

Hogyan ellenőrizzem vagy cseréljem a szénkeféket?

Távolítsa el az akkumulátort. Csavarhúzóval nyissa ki a tartó sapka fedelét és a kefetartó sapkákat. Vizsgálja meg a keféket; ha a határjel kopott, cserélje ki mindkettőt azonos kefékre. Szerelje vissza a sapkákat és a fedelet.

Mit tesz az akkumulátorvédelmi rendszer?

A szerszám automatikusan leáll, ha túlterhelt, túlmelegedett vagy az akkumulátor feszültsége alacsony. Engedje el a ravaszt, és hárítsa el az okot. Túlmelegedés esetén hagyja lehűlni az akkumulátort az újraindítás előtt.

Használhatom a nyírót esőben?

Nem. A szerszám nem vízálló. Ne tegye ki esőnek vagy nedves körülményeknek az áramütés vagy károsodás elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ UH650DZ MAKITA

MAGYAR (Eredeti útmutató)

	Az általános nézet magyarázata
1-1. Piros rész	12-3. Anya	18-1. Lemez
1-2. Gomb	12-4. Nyírókés	19-1. Forgattyú
1-3. Akkumulátor	13-1. Anya	20-1. Csavarok
2-1. B kioldókapcsoló	13-2. Ágfogó	20-2. Nyírókés
2-2. A kioldókapcsoló	14-1. Akasztók	21-1. Forgattyú
3-1. Szabályozótárcsa	14-2. Illessze az akasztókat a vájatba	22-1. Nyírókés ovális nyílása
4-1. Övtartó	14-3. Hornyok	24-1. Nyírókés ovális nyílása
4-2. Szíj	15-1. Nyomja meg a karokat a két oldalon	24-2. Forgattyú
7-1. Nyírási irány		25-1. Forgattyú
7-2. A nyírni kívánt sövényfelület	15-2. Oldja ki az akasztókat	26-1. Határjelzés
7-3. Döntse meg a késeket.	16-1. Fürészlapvédő	27-1. Szénkefetartó fedele
8-1. Zsineg	16-2. Csavarok	27-2. Csavarhúzó
12-1. Nyomja le	17-1. Alsó fedél	28-1. Kefetartó sapka
12-2. Forgácstálca	17-2. Fürészlapvédő	28-2. Csavarhúzó

RÉSZLETES LEÍRÁS

Modell	BUH550	JH550D	BUH650	JH650D
Kés hossza 550 mm 650 mm
Löketszám percenként (min ^-1 ) 1000 - 1800	1000 - 1800
Teljes hossz 1070 mm 1074 mm	1150 mm 1154 mm
Tiszta tömeg 5,1 kg 5,2 kg
Névleges feszültség 36 V, egyenáram	36 V, egyenáram

• Folyamatos kutató- és fejlesztöprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
• A műszaki adatok és az akkumulátor országonként változhatnak.
• Súly az akkumulátorral, a 01/2003 EPTA eljárás szerint meghatározva

END013-3

Jelölés

A következőkben a berendezésen használt jelképek láthatók. A szerszám használata előtt bizonyosodjon meg arról hogy helyesen értelmezi a jelentésüket.

Cd Ni-MH Li-ion

Rendeltetésszerű használat

A szerszám a sövény nyírására szolgál.

ENE014-1

ENG905-1

Zaj

A tipikus A-súlyozású zajszint, a EN60745szerint meghatározva:

Típus BUH550,UH550D

angnyomásszint (LpA) : 85,1 dB(A)

Hangteljesítményszint (LWA): 93,1 dB(A)

Bizonytalanság (K) : 2,5 dB(A)

Típus BUH650,UH650D

angnyomásszint (LpA) : 84,3 dB(A)

Hangteljesítményszint (LWA): 92,3 dB(A)

Bizonytalanság (K) : 2,5 dB(A)

Viseljen fülvédöt.

ENG900-1

Vibráció

A vibráció teljes értéke (háromtengelyű vektorösszeg) EN60745 szerint meghatározva:

Típus BUH550,UH550D

Munka mód: sövényvágás

Vibráció kibocsátás (a _h ) : 2,5 m/s ^2

Bizonytalanság (K): 1,5 m/s ^4

Típus BUH650,UH650D

Munka mód: sövényvágás

Vibráció kibocsátás (ah) : 3,0 m/s²

Bizonytalanság (K): 1,5 m/s²

ENG901-1

A rezgéskibocsátás értéke a szabványos vizsgálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással.

- A rezgéskibocsátás értékének segítségével előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

⚠️FIGYELMEZTETÉS:

• A szerszám rezgéskibocsátása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától függően.
• Határozza meg a kezelő védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (figyelembe véve a munkaciklus elemeit, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

ENH032-3

Csak európai országokra vonatkozóan

EK Megfelelőségi nyilatkozat

Mi, a Makita Corporation, mint a termék felelős gyártója kijelentjük, hogy a következő Makita gép(ek):

Gép megnevezése:

Vezeték nélküli sövényvágó

Típusszám/ Típus: BUH550, UH550D, BUH650, UH650D

Műszaki adatok: lásd a „RÉSZLETES LEÍRÁS” táblázatban.

sorozatgyártásban készül, és

Megfelel a következő Európai direktíváknak:

És gyártása a következő szabványoknak valamint szabványosított dokumentumoknak megfelelően történik: EN60745

A müszaki dokumentációt örzi:

Makita International Europe Ltd.

A 2000/14/EK irányelv által előírt megfelelőségi értékelési eljárás az V. függelék szerint történt. Típus BUH550, UH550D

Mért hangteljesítményszint: 93,1dB (A)

Garantált hangteljesítményszint: 94dB (A)

Típus BUH650, UH650D

Mért hangteljesítményszint: 92,4dB (A)

Garantált hangteljesítményszint: 94dB (A)

30.11.2009

000230

Tomoyasu Kato

Igazgató

Makita Corporation

A szerszámgépekre vonatkozó általános biztonsági figyelmeztetések

FIGYELEM Olvassa el az összes biztonsági figyelmeztetést és utasítást. Ha nem tartja be a figyelmeztetéseket és utasításokat, akkor áramütést, tüzet és/vagy súlyos sérülést okozhat.

Örizzen meg minden figyelmeztetést és utasítást a későbbi tájékozódás érdekében.

A VEZETÉK NÉLKÜLI SÖVÉNYVÁGÓRA VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

1. Tartsa távol a testrészeit a vágókéstől. Ne távolítsa el a levágott anyagot, és ne tartsa a levágni kívánt anyagot, ha a kések mozognak. Ügyeljen rá, hogy kikapcsolja, mielőtt eltávolítja az elakadt anyagot. A sövényvágó használata közben egy figyelmetlen pillanat is komoly személyi sérüléshez vezethet.
2. A sövényvágót a fogantyúnál fogva, leállított vágókéssel szállítsa. A sövényvágó szállításakor vagy tárolásakor mindig rakja fel a vágóeszköz fedelét. A sövényvágó helyes kezelése lecsökkenti a vágókések okozta személyi sérülések bekövetkeztének valószínűségét.
3. Kizárólag a szigetelt markolási felületeinél fogva tartsa az elektromos szerszámot, mivel fennáll a veszélye, hogy a vágókés rejtett vezetékbe ütközik. A vágókés feszültség alatt lévő vezetékekkel való érintkezéskor a szerszám fém alkatrészei is áram alá kerülnek, és áramütés érheti a kezelőt.
4. Ne használja a sövényvágót esőben, nedves vagy nagyon párás körülmények között. Az elektromos motor nem vízálló.
5. A szerszámot először használó személyeknek egy tapasztalt sövénynyírónak kell megmutatnia a vágó használatát.
6. 18 év alatti fiatalok vagy gyerekek nem használhatják a sövényvágót. 16 év feletti fiatalok mentesülhetnek ezen tilalom alól, ha szakember részvételével betanításban részesülnek.
7. Csak akkor használja a sövényvágót, ha jó fizikai állapotban van. A fáradtság például figyelmetlenséghez vezethet. Különös figyelmet kell fordítani a munkanap végére. Minden munkát nyugodtan és elővigyázatosan végezzen. A harmadik félnek okozott károkért a felhasználó felelős.
8. Soha ne használja a sövényvágót alkohol, kábítószer vagy gyógyszer hatása alatt.
9. Az erős bőrből készült munkakesztyűk a sövényvágó alapfelszerelésének részét képezik és a használatkor mindog fel kell venni azokat. Emellett viseljen kemény lábbelit csúszásgátló talppal.

10. A munka megkezdése előtt ellenőrizze, hogy a sövényvágó állapota jó és megfelelő a biztonságos munkavégzésre. Ügyeljen rá, hogy a védőburkolatok megfelelően fel legyenek szerelve. A sövényvágót csak teljesen összeszerelt állapotban szabad használni.

11. A használat megkezdése előtt ellenőrizze, hogy biztonságosan áll.

12. A szerszámot erősen fogja használat közben.
13. Ne működtesse a szerszámot terhelés nélkül fölöslegesen.
14. Azonnal kapcsolja ki a motort és vegye ki az akkumulátort, ha a vágókés a kerítéshez vagy más kemény tárgyhoz ért. Ellenőrizze, hogy a vágókés nem sérült-e meg. Ha sérülést észlel, haladéktalanul gondoskodjon javításáról.
15. A vágókés ellenőrzése, a hibák kijavítása vagy a vágókésben elakadt anyag eltávolítása előtt mindig kapcsolja ki a sövényvágót és vegye ki belőle az akkumulátort.
16. Az esetleges karbantartások elvégzése előtt mindig kapcsolja ki a sövényvágót, és távolítsa el az akkumulátort.
17. A sövénynyíróból szállítás előtt (még munka közbeni szállításkor is) vegye ki az akkumulátort, és tegye fel a vágó védőburkolatát. Soha ne vigye, vagy szállítsa a sövényvágót mozgó vágóval. Soha ne markolja meg a kezével a vágót.
18. A használat után, és ha hosszabb időre elrakja, akkor tisztítsa meg a sövényvágót, különösen odafigyelve a vágóra. Kissé olajozza be a vágót és helyezze fel a fedelet. A készülékhez mellékelt fedél felakasztható a falra, biztonságos és praktikus módját biztosítva így a sövényvágó tárolásának.
19. A sövényvágót felrakott fedéllel tárolja, száraz helyiségben. Tartsa távol a gyerekektől. Soha ne tárolja a sövényvágót a szabadban.

ÓRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

⚠️ FIGYELMEZTETÉS:

NE HAGYJA, hogy a kényelem vagy a termék (többszöri használatból adódó) mind alaposabb ismerete váltsa fel az adott termékre vonatkozó biztonsági előírások szigorú betartását. A HELYTELEN HASZNÁLAT és a használati útmutatóban szereplő biztonsági előírások megszegése súlyos személyi sérülésekhez vezethet.

ENC007-7

FONTOS BIZTONSÁGI SZABÁLYOK

AZ AKKUMULÁTORRA VONATKOZÓAN

1. Az akkumulátor használata előtt tanulmányozza át az akkumulátortöltön (1), az akkumulátoron (2) és az akkumulátorral működtetett terméken (3) olvasható összes utasítást és figyelmeztető jelzést.

2. Ne szerelje szét az akkumulátort.

3. Ha a működési idő nagyon lerövidült, azonnal hagyja abba a használatot. Ez a túlmelegedés, esetleges égések és akár robbanás veszélyével is járhat.
4. Ha elektrolit kerül a szemébe, mossa ki azt tiszta vízzel és azonnal keressen orvosi segítséget. Ez a látásának elvesztését okozhatja.
5. Ne zárja rövidre az akkumulátort:

(1) Ne érjen az érintkezőkhöz elektromosan vezető anyagokkal.
(2) Ne tárolja az akkumulátort más fémtárgyakkal, mint pl. szegekkel, érmékkel, stb. egy helyen.
(3) Ne tegye ki az akkumulátort víznek vagy esőnek.

Az akkumulátor rövidzárlata nagy áramerősséget, túlmelegedést, égéseket, sőt akár meghibásodást is okozhat.

1. Ne tárolja a szerszámot vagy az akkumulátort olyan helyen, ahol a hömérséklet elérheti vagy meghaladhatja az 50° C-ot (122° F).
2. Ne égesse el az akkumulátort még akkor sem, ha az komolyan megsérült vagy teljesen elhasználódott. Az akkumulátor a tűzben felrobbanhat.
3. Vigyázzon, nehogy leejtse vagy megüsse az akkumulátort.
4. Ne használjon sérült akkumulátort.

ÓRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

Tippek a maximális élettartam eléréséhez

1. Töltse fel az akkumulátort még mielőtt tejesen lemerülne. Mindig kapcsolja ki a szerszámot és töltse fel az akkumulátort amikor érzi, hogy csökkent a szerszám teljesítménye.
2. Soha ne töltse újra a teljesen feltöltött akkumulátort.

A túltöltés csökkenti az akkumulátor élettartamát.

1. Az akkumulátort szobahőmérsékleten töltse 10 ° C - 40 ° C (50 ° F - 104 ° F) közötti hőmérsékleten. Hagyja, hogy a forró akkumulátor lehüljön, mielőtt elkezdi azt feltölteni.
2. Töltse fel az akkumulátort hathavonta egyszer, ha nem használja az eszközt hosszabb ideig.

MÜKÖDÉSI LEÍRÁS

⚠ VIGYÁZAT:

- Minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került mielőtt beállít vagy ellenőriz valamilyen funkciót a szerszámon.

Az akkumulátor behelyezése és eltávolítása

Fig.1

⚠ VIGYÁZAT:

• Mindig kapcsolja ki az eszközt, mielött behelyezi vagy eltávolítja az akkumulátort.
• Az akkumulátort és a szerszámot tartsa erősen, amikor az akkumulátort a szerszámra helyezi vagy eltávolítja arról. Amennyiben nem így jár el, a szerszám vagy az akkumulátor a kezéből kicsúszhat és megsérülhet, illetve személyi sérülést okozhat.

Az akkumulátoregység kivételéhez nyomja be az akkumulátoregység elején található gombot, és tolja ki az egységet.

Az akkumulátor beszereléséhez illessze az akkumulátor nyelvét a burkolaton található vájatba és csúsztassa a helyére. Egészen addig tolja be, amíg egy kis kattanással a helyére nem ugrik. Ha látható a piros rész a gomb felső oldalán, akkor a gomb nem kattant be teljesen.

⚠ VIGYÁZAT:

• Mindig tolja be teljesen az akkumulátort, amíg a piros rész el nem tűnik. Ha ez nem történik meg, akkor az akkumulátor kieshet a szerszámból, és Önnek vagy a környezetében másnak sérülést okozhat.
• Ne eröltesse be az akkumulátort. Ha az akkumulátor nem csúszik be könnyedén, akkor nem megfelelően lett behelyezve.

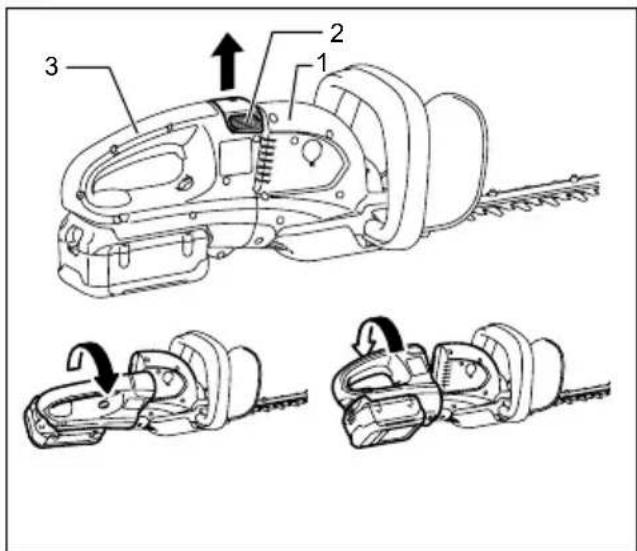

A fogantyú felszerelési helyzetei

1. Készülékház
2. Gomb
3. Fogantyú

011148

A fogantyút 90°-kal jobbra vagy balra lehet elforgatni, illetve 45° vagy 90°-os szögben lehet felszerelni a munkának megfelelően. Először húzza meg a gombot, majd fordítsa el a fogantyút az óramutató járásával egyezően vagy ellentétesen a nyíl irányába az ábrán látható módon. A fogantyú a 45°-os helyzetben reteszelődik. Ezután húzza meg a gombot, majd forgassa tovább. A fogantyú a 90°-os helyzetben reteszelődik.

⚠VIGYÁZAT:

- A használat előtt mindig ellenőrizze, hogy a fogantyú a kívánt pozícióban reteszelődik-e.

A kapcsoló használata

⚠VIGYÁZAT:

- Mielött behelyezi az akkumulátort a szerszámba, mindig ellenőrizze, hogy a kioldókapcsoló hibátlanul működik és az "OFF" állásba áll felengedéskor.

Fig.2

Az Ön biztonsága érdekében a szerszám kettős kapcsolórendszerrel van felszerelve. A szerszám bekapcsolásához nyomja le az A és B kioldókapcsolót. Engedje fel a két lenyomott kapcsoló egyikét a kikapcsoláshoz. A bekapcsolás sorrendje nem fontos, hiszen a szerszám csak akkor indul el, ha mind a két kapcsoló aktiválva van.

Sebességváltás

Fig.3

A percenkénti löketszám a szabályozótárcsa elforgatásával állítható. Ez akár a szerszám működése közben is elvégezhető. A tárcsán az 1 jelzi a legalacsonyabb, míg a 6 a legmagasabb sebességet.

Tájékozódjon az alábbi táblázatból a szabályozótárcsán beállított szám és a percenkénti löketszám közötti összefüggésről.

Szám a szabályozótárcsán Löketszám percenként (min )1
6	1800
5	1750
4	1650
3	1500
2	1300
1	1000

011264

VIGYÁZAT:

• A sebességszabályozó tárcsa csak a 6 számig fordítható el, visszafelé pedig az 1-ig. Ne eröltesse azt a 6 vagy 1 jelzéseken túl, mert a sebességszabályozó funkció nem fog tovább működni.
• A percenkénti löketszám az akkumulátor és a nyírókések állapotától függően változik.

Akkumulátor védőrendszer

A litium-ion akkumulátorok védőrendszerrel vannak ellátva. Ez a rendszer automatikusan lekapcsolja a szerszám áramellátását, így megnöveli az akkumulátor élettartamát.

A szerszám használat közben automatikusan leáll, ha a szerszám és/vagy az akkumulátor a következő helyzetbe kerül:

• Túlterhelt:

A szerszámot úgy működteti, hogy az szokatlanul erős áramot vesz fel.

Ilyenkor engedje fel a szerszám kioldókapcsolóját és állítsa le azt az alkalmazást, amelyik a túlterhelést okozza. Ezután húzza meg ismét a kioldókapcsolót, és indítsa újra a szerszámot.

Ha a szerszám nem indul el, az akkumulátor túlhevült. Ilyenkor hagyja kihülni az akkumulátort, mielött ismét meghúzná a kioldókapcsolót.

- Az akkumulátor töltöttsége alacsony:

Az akkumulátor fennmaradó töltöttsége túl alacsony, a szerszámot nem tudja működtetni. Ilyenkor távolítsa el, és töltse fel az akkumulátort.

Akkumulátor töltöttségiszint-jelző (csak a BL3622A akkumulátorral rendelkező típusok esetén)

A BL3622A akkumulátor töltöttségiszint-jelzővel felszerelt.

1. Töltöttségiszint- jelző lámpa

2. CHECK (ELLENÖRZÉS) gomb

011715

Nyomja meg a CHECK (ELLENÖRZÉS) gombot az akkumulátor töltöttségi szintjének megjelenítéséhez. Ezután a töltöttségiszint-jelző lámpák kb. három másodpercig világítanak.

Töltöttségiszint-jelző lámpa			Töltöttségi szint
Világító lámpa	KI	Villogó lámpa
E	F		70%-tól 100%-ig
			45%-tól 70%-ig
			20%-tól 45%-ig
			0%-tól 20%-ig
			Töltse fel az akkumulátort.
			Lehetséges, hogy az akkumulátor meghibásodott.

011713

- Ha csak a legalsó töltöttségiszint-jelző lámpa (az „E" melletti) villog, illetve ha egyik töltöttségiszint-jelző lámpa sem világít, az akkumulátor lemerült, az eszköz nem működtethető. Ilyen esetekben töltse fel az akkumulátort, vagy cserélje ki a lemerült akkumulátort egy teljesen feltöltött akkumulátorral.

- Ha két vagy több töltöttségiszint-jelző lámpa a feltöltés után sem világít, az akkumulátor elérte az élettartamának végét.

- Ha a felső két és az alsó két töltöttségiszint-jelző lámpa felváltva világít, lehetséges, hogy az akkumulátor meghibásodott. Lépjen kapcsolatba a helyi hivatalos Makita szervizközponttal.

MEGJEGYZÉS:

- Lehetséges, hogy a jelezett töltöttségi szint alacsonyabb a tényleges töltöttségi szintnél az eszköz használata során, illetve közvetlenül a használat után.

- Az adott munkafeltételektől és a környezet hőmérsékletétől függően a jelzett töltöttségi szint némileg eltérhet a tényleges töltöttségi szinttől.

ÖSSZESZERELÉS

VIGYÁZAT:

- Minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került mielőtt bármilyen műveletet végez a szerszámon.

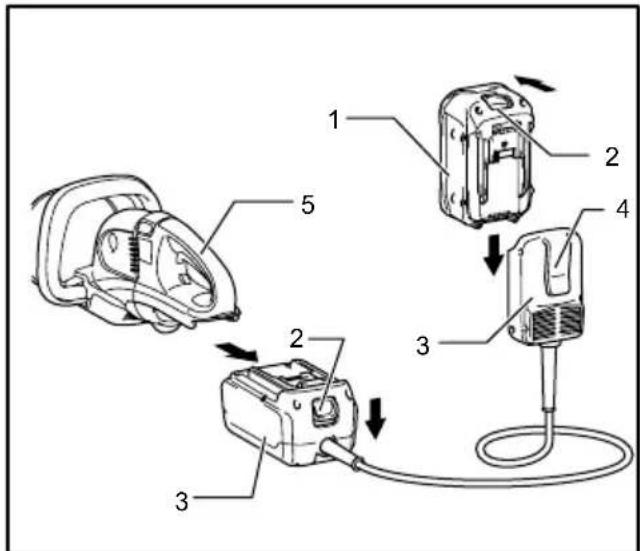

Akkumulátor adapter (tartozék)

1. Akkumulátor

2. Gomb

3. Adapter

4. Övtartó

5. Szerszám

011149

Fig.4

VIGYÁZAT:

• Az akkumulátor adapter használata előtt olvasson el minden utasítást, amely az akkumulátort használó szerszámokra vonatkozik.
• Az akkumulátort töltése előtt vegye le az adapterről, és utána kezdje el a töltést. Az akkumulátort nem szabad tölteni az adapter használata közben.

Az akkumulátor adapter behelyezése és eltávolítása

• Mindig kapcsolja ki a szerszámot, mielőtt behelyezi vagy eltávolítja az akkumulátor adaptert.
• Az akkumulátor adapter eltávolításához húzza azt ki a szerszámból, miközben az adapteren található gombot elcsúsztatja.

• Az akkumulátor adapter behelyezéséhez illessze az adapter nyelvét a gép burkolatán található horonyba, és csúsztassa a helyére. Egészen addig tolja be, amíg egy kis kattanással a helyére nem ugrik. Ha látható a piros rész a gomb felső oldalán, akkor a gomb nem kattant be teljesen. Nyomja be az akkumulátort teljesen, amíg a piros rész el nem tűnik. Ha ez nem történik meg, akkor az akkumulátor kieshet a szerszámból, és Önnek vagy a környezetében másnak sérülést okozhat.

• Ne eröltesse az akkumulátor adaptert a behelyezéskor. Ha az adapter nem csúszik be könnyedén, akkor az rosszul lett behelyezve.

• Az akkumulátornak az adapterre való felhelyezése vagy eltávolítása megegyezik a szerszámokra való felhelyezéssel vagy eltávolítással.
• Nyomja le teljesen a horgot addig, hogy az adapter ráakadjon a derékövre vagy egyéb szíjra.

Karakasztó a vezetékhez (tartozék)

⚠VIGYÁZAT:

- Ne csatlakoztassa a karakasztó-tartót máshoz a hosszabbító kábelen kívül. Ennek figyelmen kívül hagyása balesethez vagy személyi sérüléshez vezethet.

A karakasztó használata segít minimalizálni a hosszabbító kábel átvágásának kockázatát a hosszabbító kábel elvesztése miatt.

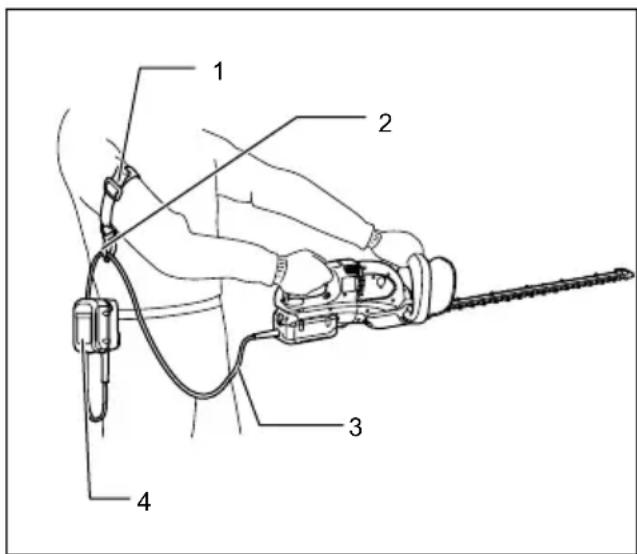

1. Karakasztó-heveder
2. Tartó
3. Hosszabbítókábel (akkumulátoradapter)
4. Adapter (akkumulátor adapter)

011150

Szilárdan rögzítse a karakasztó-hevedert, a karja köré tekerve azt, és vezesse át a hosszabbító kábelt a tartón. A karakasztó hevederének hossza állítható.

MEGJEGYZÉS:

• A hosszabbító kábelt ne a heveder alatt vezesse el.
• Ne eröltesse a tartó kinyitását. Ennek elmulasztása annak meghajlását és sérülését okozhatja.

ÜZEMELTETÉS

⚠ VIGYÁZAT:

• Ügyeljen rá, nehogy véletlenül hozzáérjen egy fémkerítéshez vagy más kemény tárgyhoz a nyírás közben. A kés eltörik, és komoly sérülést okozhat.
• A sövényvágóval az átnyúlás, különösen egy létráról, különösen veszélyes. Ne dolgozzon semmilyen billegő vag nem stabil helyről.

Fig.5

Ne próbáljon 10 mm-nél nagyobb átmérőjűágakat ezzel a vágóval. Ezeket előbb a nyíróval a sövényvágási szintre kell vágni.

⚠ VIGYÁZAT:

- Ne vágjon kiszáradt fákat, vagy más kemény tárgyakat. Ennek figyelmen kívül hagyása a szerszám károsodásához vezet.

Fig.6

Két kézzel fogja meg a sövényvágót, húzza meg az A és B kioldókapcsolókat, majd mozgassa a szerszámot a teste előtt.

Fig.7

Alapvető műveletként döntse meg a késeket a nyírás irányában és mozgassa azt nyugodt, lassú tempóban, 3 - 4 másodpercet számítva egy méterre.

Fig.8

A sövény tetejének egyenes vágásakor segít, ha egy kötelet feszít ki a kívánt magasságban és ezt referenciavonalnak használva ennek mentén végzi a nyírást.

Fig.9

A forgácstálca (kiegészítő) felszerelése a sövény egyenes vágásakor segít megelőzni a levágott levelek elszóródását.

Fig.10

A használat megkezdése előtt fordítsa el a fogantyút a könnyű kezelhetőség érdekében. Lásd: „A fogantyú felszerelési helyzete” című fejezetet.

A sövény oldalának egyenletes vágásakor segít, ha alulról felfelé halad a vágással.

Fig.11

Puszpáng vagy rododendron nyírásakor alulról felfelé haladva szép megjelenés és jó minőségű munka érhető el.

A forgácstálca (tartozék) felhelyezése és eltávolítása

⚠ VIGYÁZAT:

- A nyesedékterelő lap felhelyezése vagy eltávolítása előtt minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva, és az akkumulátor eltávolításra került.

MEGJEGYZÉS:

• A forgácstálca felszerelésekor mindig viseljen kesztyűt, hogy a kezei és az arca ne érjenek közvetlenül a késhez. Ennek figyelmen kívül hagyása személyi sérüléshez vezethet.
• Ügyeljen rá, hogy a forgácstálca felszerelése előtt mindig vegye le a késvédőt.
• A forgácstálca összegyűjti a levágott leveleket csökkenti a szétszóródó levelek mennyiségét. Ez a szerszám mindkét oldalára felszerelhető.

Fig.12

Nyomja rá a forgácstálcát a nyírókésekre úgy, hogy nyílásai átfedjenek a nyírókéseken található anyákkal. Most ellenőrizze, hogy a forgácstálca nem ér az ágfogóhoz a nyírókések felső részén.

Fig.13

Most a forgácstálcát úgy kell felszerelni, hogy az akasztók illeszkedjenek a nyírókés egységen található vájatokba.

Fig.14

A forgácstálca eltávolításához nyomja le a kart annak két oldalán, hogy az akasztók kioldjanak.

Fig.15

⚠VIGYÁZAT:

- A késvédő (standard felszerelés) nem szerelhető fel a szerszámra, ha a forgácsvédő fel van rakva. A szállítás vagy tárolás előtt vegye le a forgácstálcát, majd szerelje fel a késvédőt a kés megvédése érdekében.

MEGJEGYZÉS:

• A használat előtt ellenőrizze a forgácstálca biztonságos rögzítését.
• Soha ne próbálja túlzott erővel eltávolítani a forgácstálcát, ha az akasztói rögzítve vannak a kés egység vájataiban. A túlzott erő alkalmazása károsíthatja azt.

KARBANTARTÁS

⚠VIGYÁZAT:

- Minden esetben ellenőrizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került mielőtt átvizsgálja a szerszámot vagy annak karbantartását végzi.

A szerszám tisztítása

Tisztítsa meg a szerszámot úgy, hogy letörli a port egy száraz, vagy szappanos vízbe mártott rongydarabbal.

⚠VIGYÁZAT:

- Soha ne használjon gázolajt, benzint, higítót, alkoholt vagy hasonló anyagokat. Ezek elszineződést, alakvesztést vagy repedést okozhatnak.

A kés karbantartása

Kenje meg a kést a használat előtt és közben óránként egyszer gépolajjal, vagy más hasonló rendeltetésű anyaggal.

MEGJEGYZÉS:

- A kés kenése előtt szerelje le a forgácstálcát. A használat után egy drótkefével távolítsa el a port a kés mindkét oldaláról, törölje le egy rongydarabbal, majd kenje meg megfelelő mennyiségű alacsony viszkozitású olajjal, mint például gépolajjal, stb. És aeroszolos kenőolajjal.

⚠ VIGYÁZAT:

- Ne mossa a késeket vízben. Ennek figyelmen kívül hagyása a szerszám károsodásához vezet.

A nyírókés eltávolítása és felszerelése

⚠ VIGYÁZAT:

• A vágókés eltávolítása vagy felszerelése előtt minden esetben ellenőrizze, hogy a szerszám ki van-e kapcsolva és az akkumulátor ki van-e szedve a gépből.
• A nyírókés cseréjekor mindig viseljen kesztyűt, és ne távolítsa el a késvédőt, hogy a kezei és az arca ne érjenek közvetlenül a késhez. Ennek figyelmen kívül hagyása személyi sérüléshez vezethet.

MEGJEGYZÉS:

• Ne törölje le a zsírt a fogaskerékről és a forgattyúról. Ennek figyelmen kívül hagyása a szerszám károsodásához vezet.
• A nyírókések eltávolításának és felszerelésének speciális módjáról tájékozódjon a kiegészítő nyírókések csomagolásának hátoldaláról.

A nyírókések eltávolítása

Fordítsa meg a szerszámot és lazítsa meg a négy csavart.

Fig.16

MEGJEGYZÉS:

• Figyeljen rá, hogy ne koszolja össze a kezeit, mert a nyírókés hajtóterülete be van zsírozva.
  Távolítsa el az alsó fedelet.

Fig.17

Távolítsa el a pozicionáló lemezt.

Fig.18

Egy hasított fejű csavarhúzóval állítsa be a forgattyút bizonyos szögben az ábrán látható módon.

Fig.19

Távolítsa el a két csavart a nyírókésekből, és a nyírókés egység kivehetővé válik.

Fig.20

⚠VIGYÁZAT:

- Ha a fogaskerék tévedésből lett leszerelve, azt ugyanúgy kell visszarakni a helyére, ahogy eredetileg fel volt szerelve.

A nyírókés felszerelése

Készítse elő a 4 eltávolított csavart (az alsó fedélhez), a 2 csavart (a nyírókéshez), a pozicionáló lemezt, az alsó fedelet és az új nyírókéseket.

Állítsa be a forgattyú pozícióját az ábrán látható módon. Most tegyen egy kicsit az új nyírókésekhez mellékelt zsírból a forgattyú szélére.

Fig.21

Illessze egymáshoz a felső és az alsó kés ovális furatát.

Fig.22

Vegye le a késvédőt a régi késekről és helyezze fel az újakra, hogy azokat könnyen lehessen kezelni a kések cseréjekor.

Fig.23

Helyezze az új nyírókéseket a szerszámra úgy, hogy a nyírókések ovális furatai illeszkedjenek a forgattyúra. Illessze egymáshoz a nyírókések furatait és a szerszám furatait, majd rögzítse egymáshoz őket a két csavarral.

Fig.24

Ellenőrizze a forgattyú egyenletes forgását egy hasított fejű csavarhúzóval.

Fig.25

Szerelje fel a pozicionáló lemezt és az alsó fedelet a szerszámra. Erősen húzza meg a csavart.

MEGJEGYZÉS:

- A pozicionáló lemez teteje és alja megegyezik egymással.

Távolítsa el a késvédőt és kapcsolja be a szerszámot a megfelelő mozgás ellenőrzéséhez.

MEGJEGYZÉS:

- Ha a nyírókések nem működnek megfelelően, akkor a kések és a forgattyú nem illeszkednek rendesen. Végezze el a műveletet az elejétöl.

A szénkefék cseréje

Fig.26

A szénkeféket cserélje és ellenőrizze rendszeresen. Cserélje ki azokat amikor lekopnak egészen a határjelzésig. Tartsa tisztán a szénkeféket és biztosítsa hogy szabadon mozoghassanak tartójukban. Mindkét szénkefét egyszerre cserélje ki. Használjon egyforma szénkeféket.

Fig.27

Helyezze egy hornyolt fejű csavarhúzó felső végét a szerszámon található nyílásba és távolítsa el a szénkefetartók fedelét, felfelé emelve azokat.

Fig.28

Csavarhúzó segítségével távolítsa el a kefetartó sapkákat. Vegye ki a kopott szénkeféket, tegye be az újakat és helyezze vissza a kefetartó sapkákat.

Helyezze vissza a szénkefetartók fedelét a szerszámra.

Tárolás

A késvédő alsó részén található akasztófurat jól használható a szerszám felakasztásakor egy a falba beütött szögre vagy csavarra.

Fig.29

Távolítsa el az akkumulátort, és helyezze fel a késvédőt a nyírókésekre úgy, hogy a kések ne látsszanak. A szerszámot olyan helyen tárolja, ahol gyerekek nem érhetik el.

A szerszámot olyan helyen tárolja, amely nincs kitéve víznek vagy esőnek.

A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartásához, a javításokat, bármilyen egyéb karbantartást vagy beszabályozást a Makita Autorizált Szervizközpontoknak kell végrehajtaniuk, mindig Makita pótalkatrászek használatával.

OPCIONÁLIS KIEGÉSZÍTŐK

⚠ VIGYÁZAT:

- Ezek a tartozékok vagy kellékek ajánlottak az Önnek ebben a kézikönyvben leírt Makita szerszámához. Bármely más tartozék vagy kellék használata személyes veszélyt vagy sérülést jelenthet. A tartozékot vagy kelléket használja csupán annak kifejezett rendeltetésére.

Ha bármilyen segítségre vagy további információkra van szüksége ezekkel a tartozékokkal kapcsolatban, keresse fel a helyi Makita Szervizközpontot.

• Késvédő
- Nyírókés szerelvény
• Eredeti Makita akkumulátor és töltő
- Adapter az akkumulátorokhoz
- Vezetéktartó horog (együtt használandó az akkumulátortöltővel)
- Forgácstálca

MEGJEGYZÉS:

- A listán felsorolt néhány kiegészítő megtalálható az eszköz csomagolásában standard kiegészítőként. Ezek országonként eltérőek lehetnek.
