HASZNÁLATI ÚTMUTATÓ PAMSP 20-Li A2 PARKSIDE

Eredeti használati utasítás fordítása

HU Használati útmutató Oldal 178

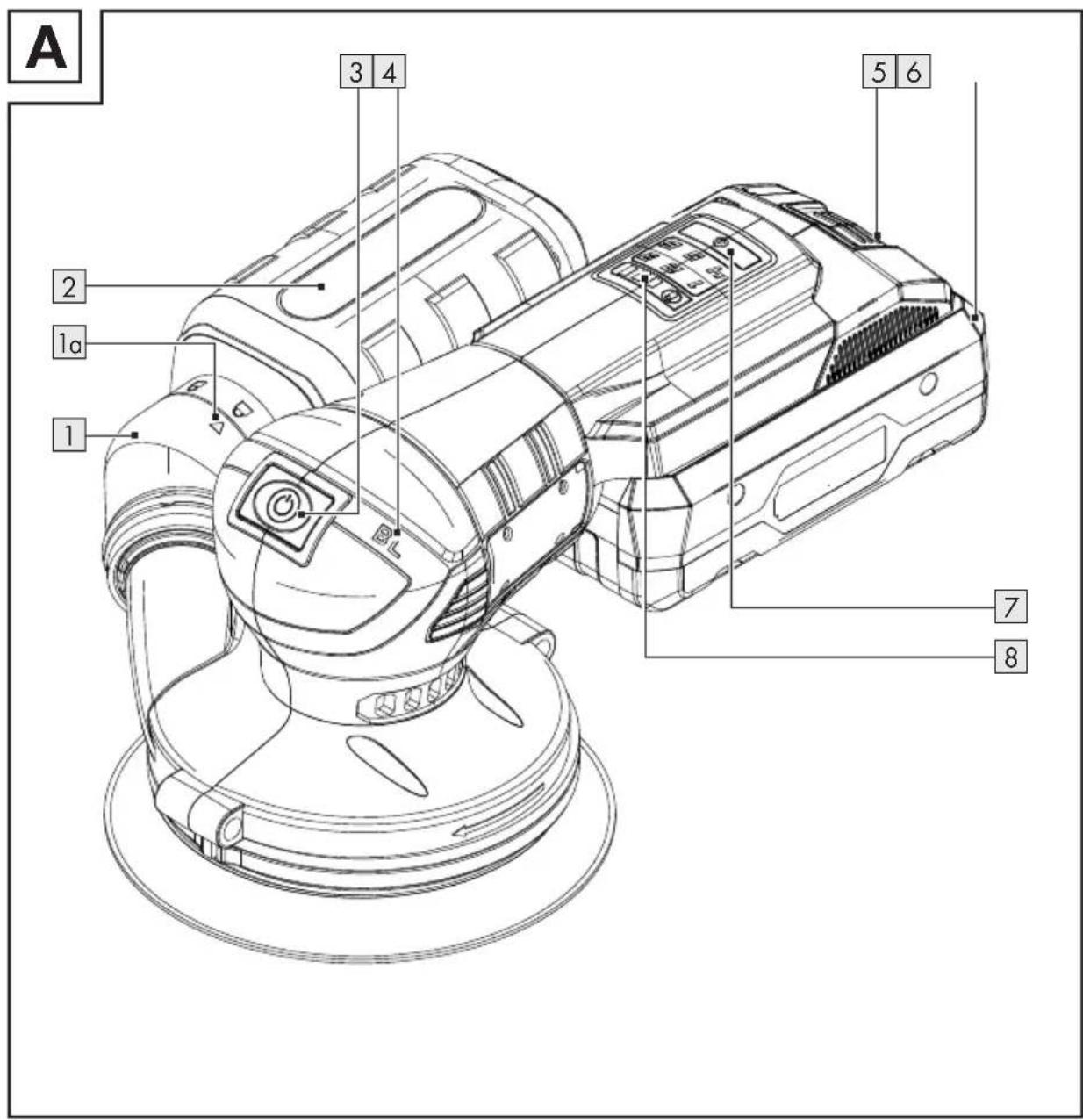

A 3 4 5 6 2 1a 1 7 8

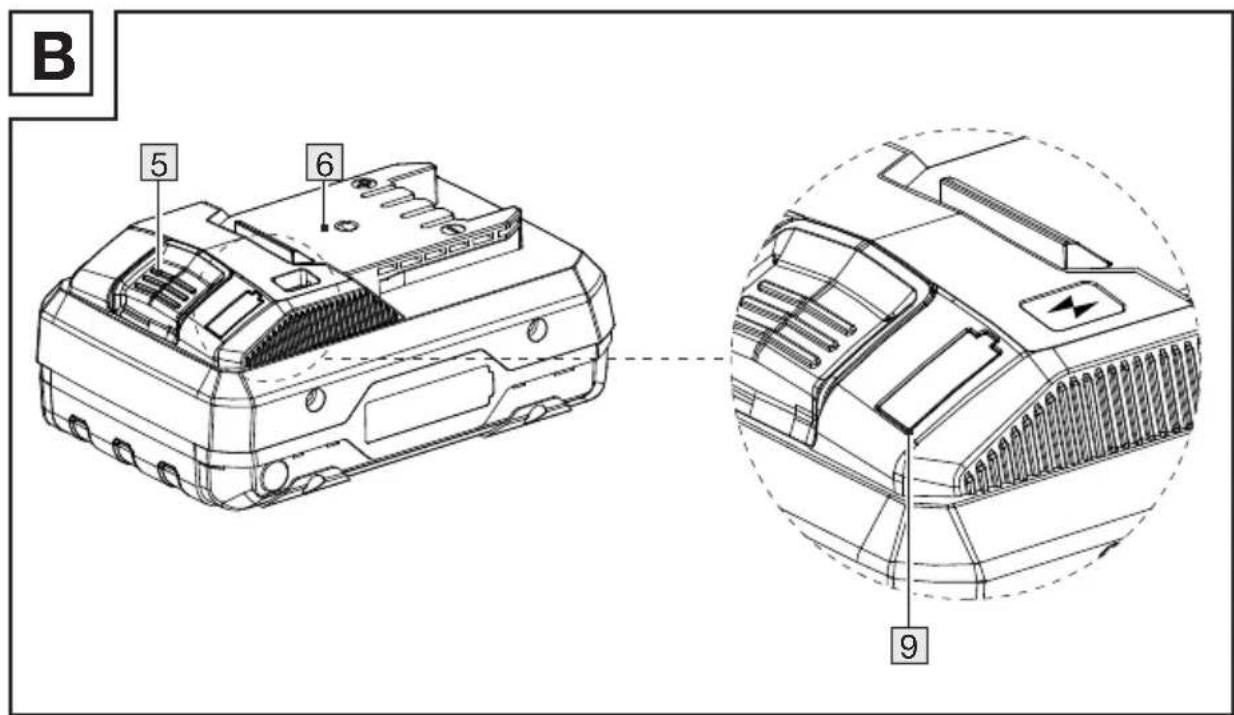

B 5 6 9

X20VTEAM

AKKU KOMPATIBEL MIT ALLEN GERÄTEN DER SERIE „X 20 V TEAM“

* Ladegerät/Charger/Chargeur/Oplader/Ladowarka/Nabiječka/Nabijačka/Cargador/Batterioplader/Caricabatterie/Töltőkészülék
** Akku-Pack/Battery pack/Batterie/Accu/Akumulator/Akumulátorová sada/Akumulátor/Paquete de baterías/Batteripakke/Batteria/Akkumulátorcsomag

MEGJEGYZÉS: A tényleges töltési idő a környezeti hőmérséklettől és az akkumulátor állapotától függően a fenti adatoktól némileg eltérhet. Az információk változtatásának jogát fenntartjuk.

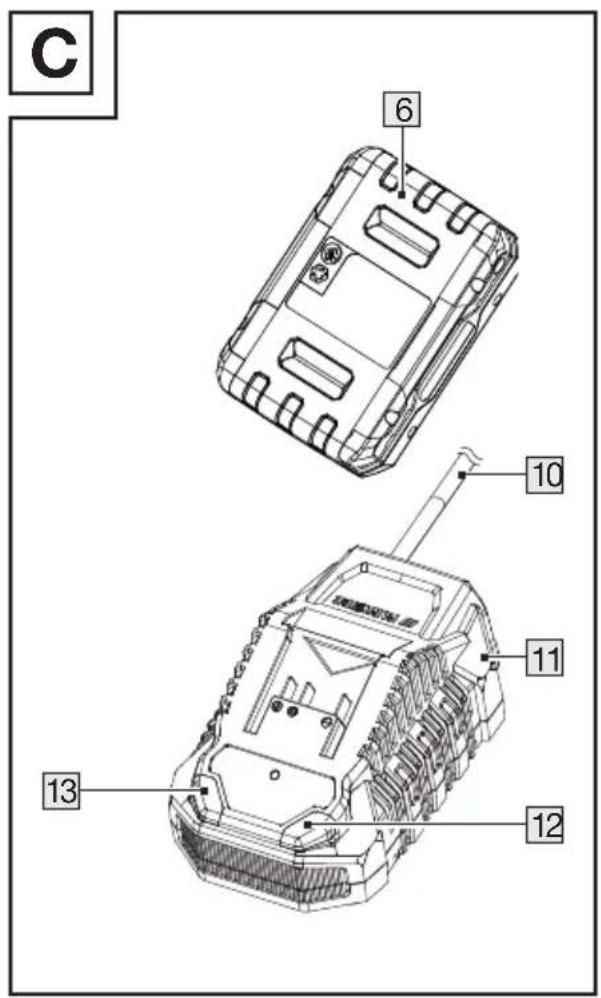

C 6 10 11 13 12

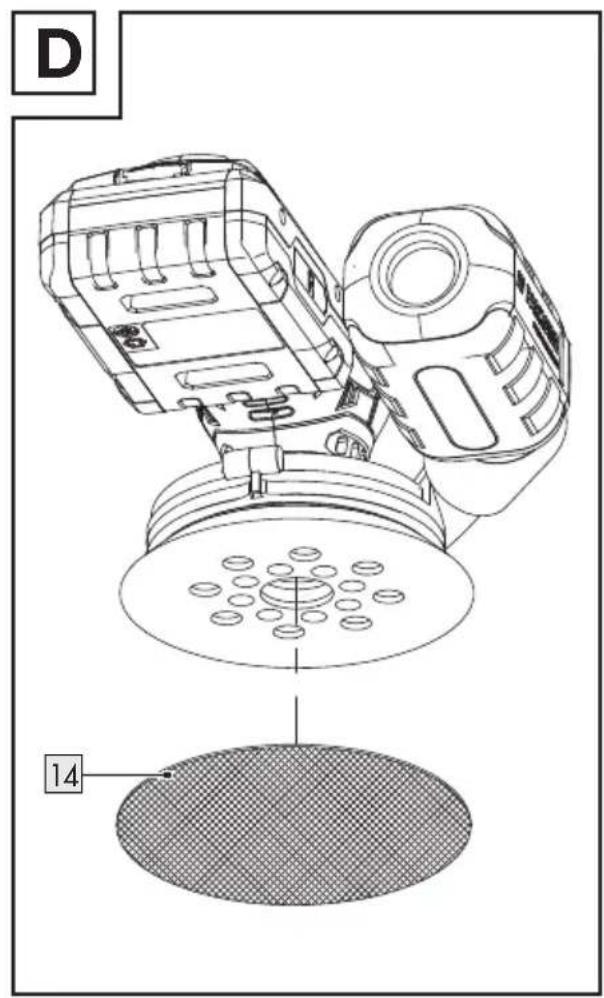

D 14

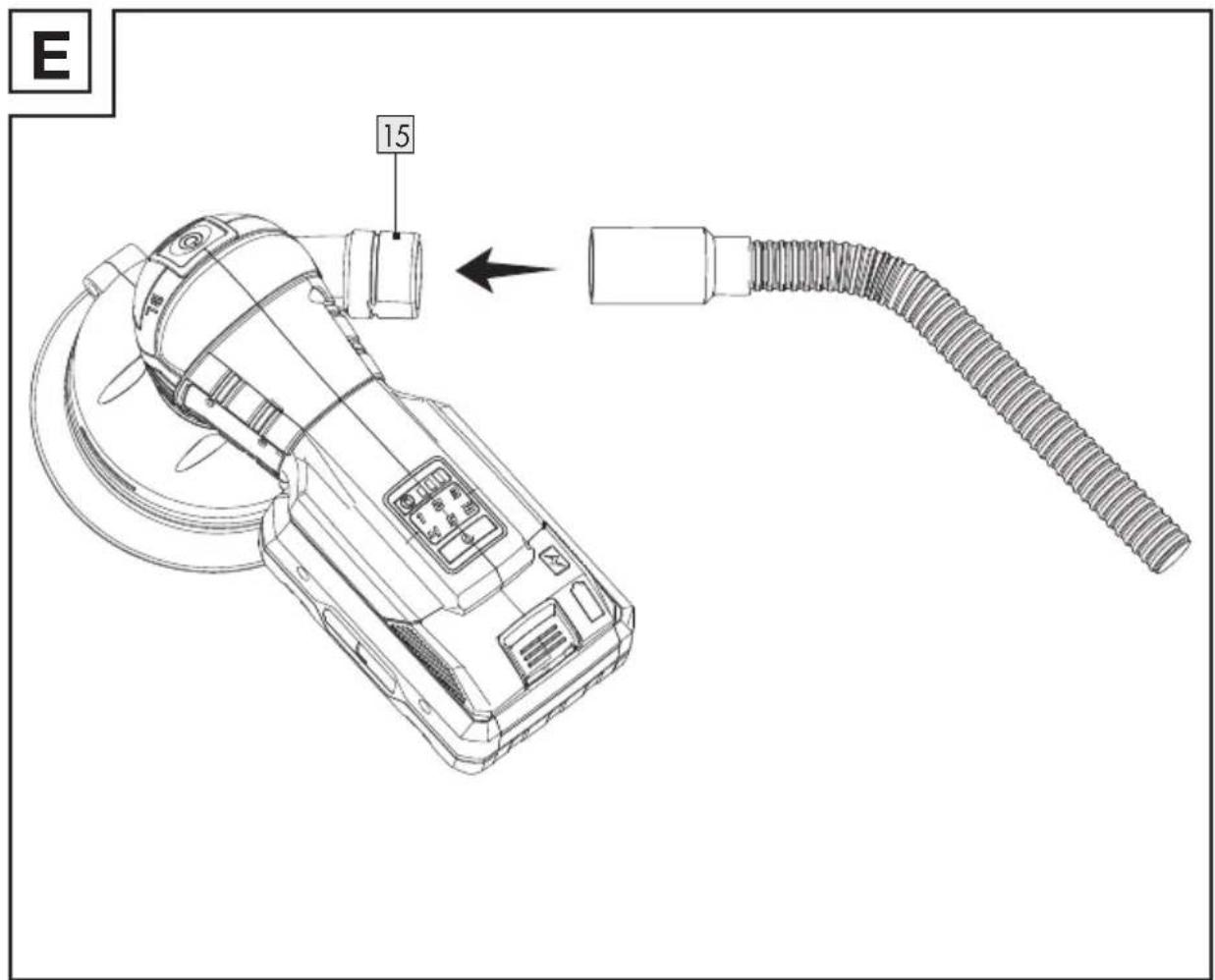

E 15

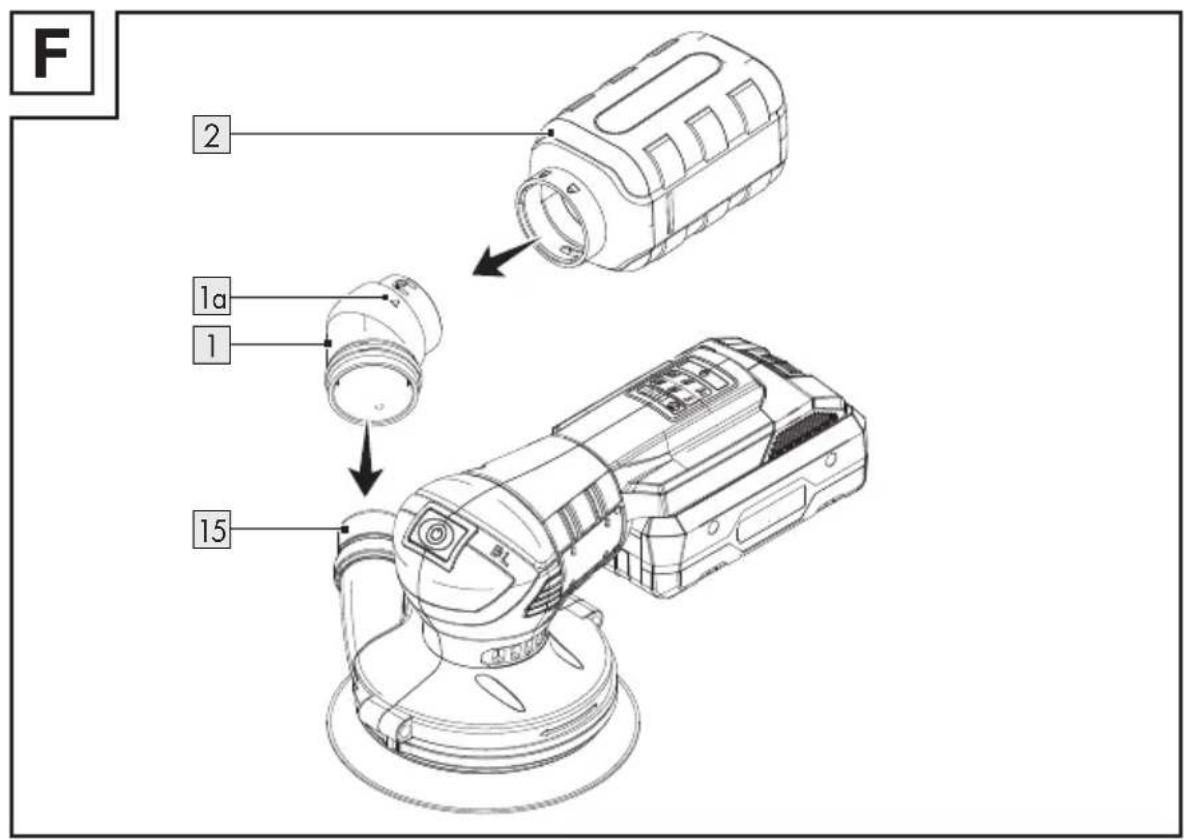

F 2 1a 1 15

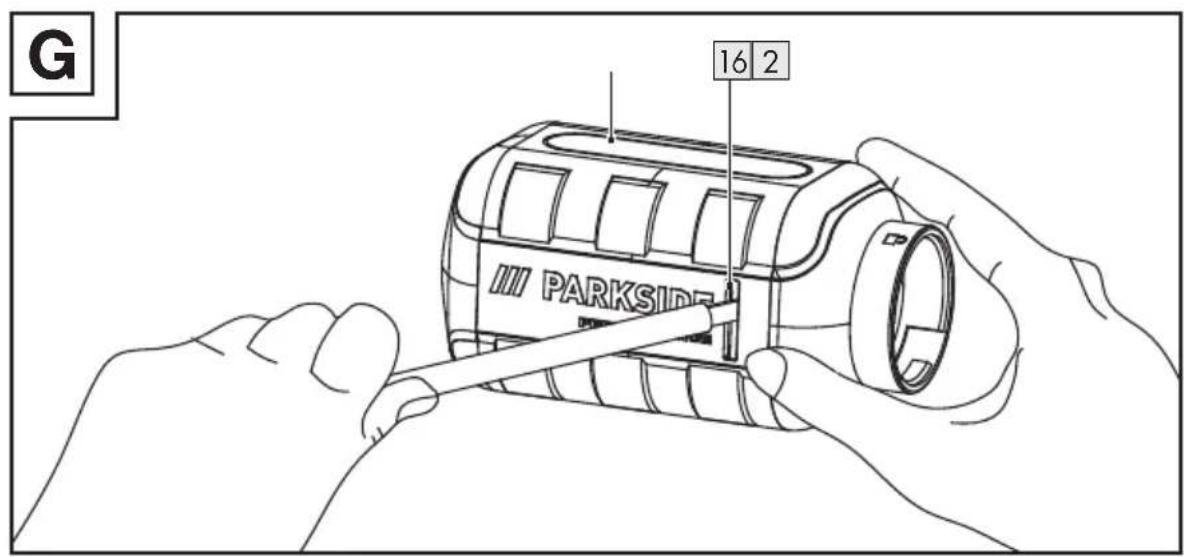

G 16 2 PARKSIDE

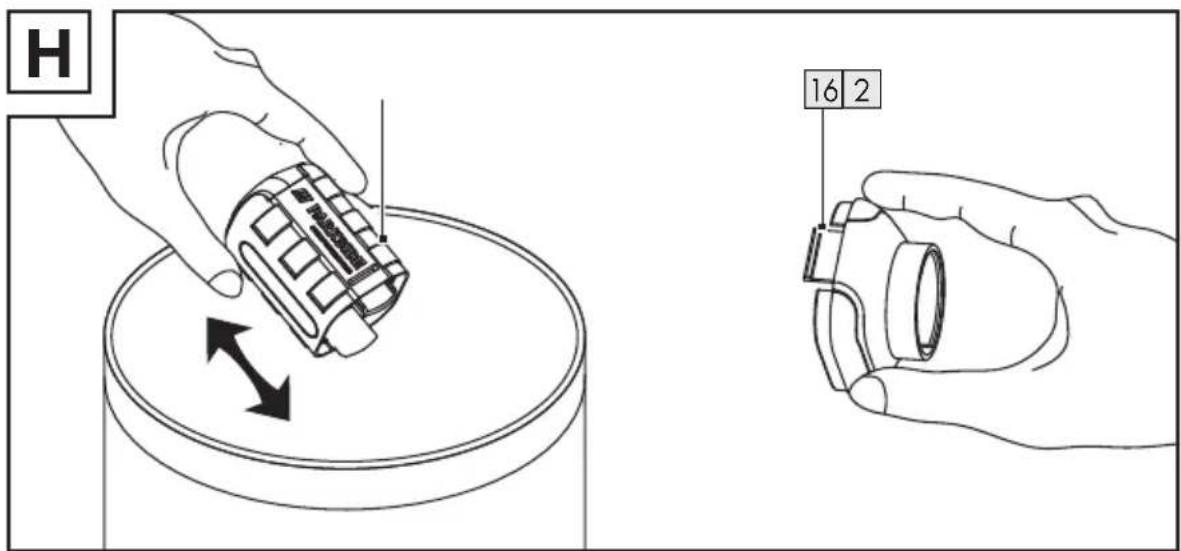

H 16 2

POZOR! RIZIKO VÝBUCHU! Nikdy nenabíjajte nenabíjatelné batérie.

A felhasznált piktogramok/szimbólumok listája.... Oldal 179

Bevezető Oldal 180

Rendeltetésszerű használat .... Oldal 180

A csomagolás tartalma.... Oldal 180

Alkatrészlista.... Oldal 180

Müszaki adatok.... Oldal 180

Általános biztonsági utasítások .... Oldal 182

Általános biztonsági utasítások elektromos szerszámokhoz ..... Oldal 182

Készülékspecifikus biztonsági utasítások csiszológépekhez..... Oldal 186

Biztonsági utasítások töltőkészülékekhez .... Oldal 186

Első használat előtt. Oldal 187

A termék kicsomagolása .... Oldal 187

Tartozékok.... Oldal 187

Az akkumulátorcsomag feltöltése. .... Oldal 188

Az akkumulátorcsomag behelyezése/kivétele .... Oldal 188

Az akkumulátorcsomag töltöttségének ellenőrzése.... Oldal 189

Összeszerelés .... Oldal 189

A porgyújtő doboz felrögzítése/levétele .... Oldal 189

Csiszolóháló felhelyezése/cseréje .... Oldal 189

Kezelés.... Oldal 189

Be- és kikapcsolás .... Oldal 189

Utasítások a munkavégzéshez .... Oldal 190

Tisztítás és ápolás.... Oldal 190

Tisztítás.... Oldal 191

Karbantartás.... Oldal 191

Javítás.... Oldal 191

Pótalkatrészek/tartozékok .... Oldal 191

Tárolás .... Oldal 191

Szállítás. Oldal 192

Mentesítés .... Oldal 192

Garancia.... Oldal 193

Garanciális ügyek lebonyolítása.... Oldal 193

Szerviz .... Oldal 194

EU-megfelelőségi nyilatkozat .... Oldal 195

A felhasznált piktogramok/szimbólumok listája
	FIGYELMEZTETÉS! – Közepes kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezethet (pl. áramütés kockázata)		Ez a szimbólum arra utal, hogy a termék használata során figyelembe kell venni a kezelési útmutatóban leírtakat.
	VIGYÁZAT! – Alacsony kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az könnyebb vagy mérsékelt sérüléshez vezethet (pl. forrázásveszély)		Mielőtt az akkumulátorcsomagot 6 a töltőkészülékből 11 kiveszi, vagy abba behelyezi, mindig szüntesse meg a töltőkészülék áramellátását.
	FIGYELEM! – Lehetséges anyagi károkra hívja fel a figyelmet (pl. rövidzárlat veszélye)		Beállítások végzése előtt mindig kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 6, majd hagyja a terméket lehűlni.
	Viseljen fülvédőt! Viseljen védőkes
	Hordjon légzésvédő maszkot! Egyenáram/-feszültség
~	Váltóáram/-feszültség Biztosíték
	A terméket csak száraz helyiségekben, beltéren használja.		Fordulatok száma percenként
	II. védelmi osztály (kettős szigetelés)		Óvja az akkumulátorcsomagot 6 a hőtől, valamint a közvetlen napfénytől.
	Óvja az akkumulátorcsomagot 6 a tűztől.		Óvja az akkumulátorcsomagot 6 a víztől és a nedvességtől.
	A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.	[2V28]	Biztonsági utasítások Kezelési utasítások

20 V AKKUS EXCENTER CSISZOLÓ

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

☐ Ez az akkus excenter csiszoló (a későbbiekben „termék” vagy „elektromos szerszám”) olyan száraz felületek nagyoló csiszolására alkalmas, mint pl.:
-Faanyagok
- Festék
-Glett

☐ A használt csiszolóhálótól függően ez a termék alkalmas fémek száraz csiszolására.

☐ A termék más használati módjai, módosításai nem rendeltetésszerűnek minősülnek és életveszély, sérülések és károk kockázatával járnak. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét. A terméket nem üzleti felhasználásra, vagy egyéb alkalmazásra szánták.

A csomagolás tartalma

⚠️ FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

1 20 V Akkus excenter csiszoló
2 Csiszolóháló (szemcseméret: 120)
1 Csiszolóháló (szemcseméret: 240)
1 Porgyújtő doboz
1 Adapter (a porgyűjtő dobozhoz)
1 O alakú gyűrű
1 Hordozókoffer
1 Használati útmutató

Alkatrészlista

1 A porgyújtő doboz adaptere
1a (▲yíl jelölés)
2 Porgyújtő doboz
3 Be-/kikapcsológomb
4Fogó
5 Kioldógomb (akkumulátorcsomag)
6 Akkumulátorcsomag *
7 Sebesség-szabályozó gomb
8 Töltöttségjelző LED-ek (termék)
9 Töltöttségjelző LED-ek (akkumulátorcsomag)

10Elektromos vezeték csatlakozóval

11Töltőkészülék (gyorstöltő készülék) *

12Töltési LED (piros)

13Töltési LED (zöld)

14Csiszolóháló

15Szívónyílás

16Csat

Műszaki adatok

20 V akkusexcenter csiszoló	PAESP 20-Li A2
Modellszám: HG13576
Névlegesfeszültség: 20 V	---
Névleges üresjáratilöketszám n0: 6000-10000 min-1
Rezgési sebesség: 12000–20000 min-1
Kilengési kör: 2,5 mm
A csiszolókorongátmérője: 125 mm

Akkumulátor-csomag PAPS 204	A1 *
Típus: Lítium-ion
Névlegesfeszültség: 20 V	---
Kapacitás: 4 Ah
Energiaérték: 80 Wh
Cellák száma: 5
Frekvenciateljesítmény: ≤ 20 dBm
Frekvenciasáv: 2400–2483,5 MHz

Gyorstöltőkészülék PLG 20 C3 *
Bemenet:
Névlegesfeszültség: 230–240	V~
Névlegesfrekvencia: 50 Hz
Névlegesteljesítmény: 120 W
Biztosíték (belső):	3,15 A/T3.15A
Kimenet:
Névlegesfeszültség: 21,5 V	---
Töltési áram:	4,5 A
Védelmi osztály:	II/☐

Ajánlott környezeti hőmérséklet

Töltés közben:	+4 °C és +40 °C között
Működés közben:	+4 °C és +40 °C között
Tárolásnál:	+20 °C és +26 °C között

Zajkibocsájtási értékek

A zajszint meghatározása az EN 62841 szerint történt. Az elektromos szerszám A besorolású zajszintje a felhasználónál tipikusan:

Hangnyomásszint L_pA : < 64 dB
Bizonytalanság K_pA :	k = 3 dB
Hangteljesítményszint L_WA : 72 dB
Bizonytalanság K_WA : k = 3 dB

FIGYELMEZTETÉS!

Viseljen fülvédöt!

Rezgési értékek

A rezgési összérték (háromirányú vektorösszeg) megállapítása az EN 62841 szerint történt:

Forgácslap csiszolása a_h :	< 2,274 m/s ^2
Bizonytalanság K:	1,5 m/s ^2

MEGJEGYZÉS

A megadott rezgéskibocsátási összérték és a megadott zajkibocsátási érték egy szabványos vizsgálati eljárás során volt megmérve, és alkalmazható egy elektromos szerszám összehasonlítására más szerszámmal.

A megadott rezgéskibocsátási összérték és a megadott zajkibocsátási érték alkalmazható a terhelés előzetes felbecslésére is.

FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényleges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a megmunkálandó munkadarab típusától függően.
A kezelő védelmét szolgáló biztonsági intézkedéseket a tényleges használati körülmények közötti rezgésterhelés becslésén alapulóan kell meghatározni (figyelembe véve a működési ciklus minden részét, például azokat az időket, amikor az elektromos szerszám ki van kapcsolva, és azokat, amikor be van kapcsolva, de terhelés nélkül működik).

Általános biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és müszaki adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

a) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.
b) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.
c) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

a) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli csatlakozók és a megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.
b) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fütőberendezések, sütők

vagy hűtőszekrények. Az áramütés veszélye megnő, ha a teste földelve van.

c) Az elektromos szerszámokat tartsa esőtől, nedvességtől távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.
d) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hőtől, olajoktól, éles sarkoktól vagy mozgó alkatrészektől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.
e) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót. Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

a) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám

használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.

b) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő - az elektromos szerszám használatától függően - lecsökkenti a sérülések kockázatát.
c) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielőtt az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva. Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.
d) Az elektromos szerszám bekapcsolása előtt a beállító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.
e) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.
f) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. Tartsa a haját és a ruházatát a mozgó alkatrészektől távol. A laza ruházatot, ékszereket vagy hajat a készülék mozgó részei elkaphatják.

g) Ha porelszívó- vagy gyújtőberendezések vannak beszerelve, azok csatlakoztatása és használata legyen megfelelő. A porelszívó berendezések használata csökkenti a por okozta kockázatokat.

h) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt.

A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszámot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dolgozhat, ha azt a megfelelő teljesítmény-tartományon belül használja.

b) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.

c) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel az óvintézkedéssel megelőzi az elektromos szerszám akaratlan bekapcsolását.

d) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.

e) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek kifogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elektromos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszámok gondatlan karbantartása.

f) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan ápolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.

g) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.

h) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen. A csúszós fogantyúk és fogófelületek miatt nem biztosítható

az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Az akkumulátoros szerszám használata és kezelése

a) Akkumulátoros szerszámokat csak olyan töltőkészülékekkel töltsön fel, melyeket a gyártó ajánl. Egy olyan töltőkészülék, mely csak bizonyos típusú akkumulátorokhoz alkalmas, más akkumulátorokkal történő használat esetén tűzveszélyt okozhat.

b) Az elektromos szerszámokban csak a hozzájuk készült akkumulátorokat használja. Más akkumulátorok használata sérülésekhez és tűzveszélyhez vezethet.

c) A használaton kívüli akkumulátorokat tartsa iratkapcsoktól, pénzérméktől, kulcsoktól, túktől, csavaroktól vagy más olyan kisméretű fém tárgyaktól távol, melyek összeköttetést hozhatnak létre a csatolópontok között. Az akkumulátor csatolópontjai közötti rövidzárlat égési sérülésekhez vagy tüzesethez vezethet.

d) Helytelen használat esetén az akkumulátor kifolyhat. Kerülje az érintkezést a folyadékkal. Akaratlan érintkezés esetén öblítse le vízzel. Ha a folyadék a szembe kerül, további orvosi segítségre is szükség van. A kilépő akkumulátorfolyadék bőrirritációkat és égési sérüléseket okoz.

e) Ne használjon sérült vagy módosított akkumulátorokat. A sérült vagy módosított akkumulátorok előre nem látható

módon viselkedhetnek, és tűzesetet, robbanást vagy sérüléseket okozhatnak.

f) Az akkumulátort ne tegye ki tűznek vagy magas hőmérsékleteknek. A tűz vagy a +130 °C feletti hőmérséklet robbanáshoz vezethet.

g) Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot a kezelési útmutatóban megadott hőmérsékleti tartományon kívül. A helytelen vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkreteheti az akkumulátort, valamint tűzeset veszélyével jár.

VIGYÁZAT! ROBBANÁSVESZÉLY! Soha ne töltsön fel nem újratölthető elemeket.

Az akkumulátort óvja a hőtől, pl. a tartós napfénytől, tűztől, víztől és nedvességtől is. Robbanás kockázata áll fenn.

Szerviz

a) Az elektromos szerszám javítási munkálatait bízza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.
b) Soha ne próbálja az akkumulátort megjavítani, ha az megsérült. Az akkumulátorok javítási munkálatait csak a gyártó vagy annak a meghatalmazott ügyfélszolgálata végezheti.

Készülékspecifikus biztonsági utasítások csiszológépekhez
A terméket csak száraz csiszolásra használja. Ha a termék belsejébe víz kerül, az áramütés kockázatával jár.
Mielótt a terméket letenné, mindig várja meg, míg az teljes mértékben leáll.
Rögzítse a munkadarabot. Szorítóeszközökkel vagy satuval a munkadarabokat biztosabban lehet megtartani, mint kézzel.
Ha műanyagokkal, színezőanyagokkal, festékekkel stb. dolgozik, gondoskodjon a megfelelő szellőzésről.
A terméket ne használja csiszolóháló nélkül.

⚠️ FIGYELMEZTETÉS! Veszélyes porok!

Hosszabb ideig fával és különösen egészségre veszélyes porral végzett munka esetén a terméket megfelelő elszívórendszerhez kell csatlakoztatni. Viseljen védőszemüveget és porálarcot!
- Biztonsági utasítások töltőkészülékekhez
A terméket akkor használhatják 8 éves és afeletti gyermekek, csökkent testi, érzékszervi vagy szellemi képességű, valamint megfelelő tapasztalattal és tudással nem rendelkező személyek, ha számukra felügyeletet

biztosítanak vagy ha utasításokat kapnak a termék biztonságos használatával kapcsolatban, és megértik az azzal járó veszélyeket.

Gyermekek nem játszhatnak a termékkel.

A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül.

Ne töltsön újra nem újratölthető elemeket. Ennek az utasításnak a figyelmen kívül hagyása kockázatokkal jár.
Ha az elektromos vezeték megsérül, a kockázatok elkerülése érdekében azt a gyártónak, az ügyfélszolgálatának, vagy egy annak megfelelő képzettségű szakembernek kell kicserélnie.
Óvja az elektromos részeket a nedvességtől. Az áramütés elkerülése érdekében ezeket ne merítse vízbe vagy más folyadékokba. A terméket soha ne tartsa

folyó víz alá. Kövesse a tisztításra, karbantartásra és javításra vonatkozó utasításokat.

A termék csak beltéri használatra alkalmas.

FIGYELEM! A töltőkészülék kizárólag az alábbi típusú akkumulátorcsomagok feltöltésére használható:

/// PARKSIDE 20 Vakkumulátorcsomag
PAP 20 B1	2 Ah	5 cella
PAP 20 B3	4 Ah	10 cella
PAPS 204 A1	4 Ah	5 cella
PAPS 208 A1	8 Ah	10 cella

Használható akkumulátorcsomagok és töltőkészülékek

Akkumulátor-csomag:	/// PARKSIDE' X 20 V Team
Töltőkészülék:	/// PARKSIDE' X 20 V Team

A vásárlók a Lidl online felületein a következő országokban rendelhetnek kompatibilis csereakkumulátorokat és töltőket:
Németország (lidl.de), Franciaország (lidl.fr), Belgium (lidl.be), Csehország (lidl.cz), Hollandia (lidl.nl), Lengyelország (lidl.pl), Szlovákia (lidl.sk), Spanyolország (lidl.es). Az összes többi ország vásárlói a www.optimex-shop.com oldalról rendelhetnek.

Első használat előtt

A termék kicsomagolása

1. Vegye ki a terméket a csomagolásból, és távolítsa el az összes csomagolóanyagot.
2. Ellenőrizze, hogy minden alkatrész megvan-e, és hogy a csomagolás minden alkatrészt tartalmaz-e (lásd „A csomagolás tartalma”).
3. Ellenőrizze, hogy a termék és minden alkatrész jó állapotban van-e. Ha sérülést vagy hibát talál, ne használja a terméket, hanem járjon el a „Garancia” c. fejezetben leírtak szerint.

Tartozékok

☐ A termék biztonságos és helyes üzemeltetéséhez az alábbi tartozékokra van szükség: -Megfelelő csiszolóháló
□ Tartozékok hivatalos márkakereskedőknél kaphatók. A vásárlás során mindig tartsa szem előtt a termék műszaki követelményeit (lásd a „Műszaki adatok” című részt).
□ Csak olyan tartozékokat és kiegészítő készülékeket használjon, amelyek a használati útmutatóban szerepelnek. A használati útmutatóban javasoltaktól eltérő szerszámbetétek és egyéb tartozékok használata az ön számára sérülés kockázatával jár.
☐ Ha kétségei vannak, kérjen tanácsot egy képzett szakembertől vagy egy megbízható kereskedőtől.

- Az akkumulátorcsomag feltöltése

⚠️ FIGYELMEZTETÉS! Sérülés kockázata!

Az akkumulátorcsomag 6 behelyezésekor és kivételekor mindig szüntesse meg a töltőkészülék 11 áramellátását.

MEGJEGYZÉS

Az akkumulátorcsomagot 6 bármikor töltheti anélkül, hogy ezzel csökkentené az élettartamát.
Az akkumulátorcsomag 6 a töltés megszakítása esetén nem károsodik.
Az egymást követő töltések között hagyja a töltőkészüléket legalább 15 percig hűlni.

☐ Üzembehelyezés előtt: Töltse fel az akkumulátorcsomagot 6, ha a töltöttségi szintje közepes, vagy alacsony (lásd „Az akkumulátorcsomag töltöttségének ellenőrzése” c. részt).
☐ A töltési LED-ek (piros 12 és zöld 13) mutatják a töltőkészülék 11 és az akkumulátorcsomag 6 állapotát:

LED Állapot
A piros színű LED 12 világít	Az akkumulátorcsomag 6 töltés alatt van
A zöld színű LED 13 világít	Az akkumulátorcsomag 6 teljesen fel van töltve
A zöld színű LED 13 és a piros színű LED 12 villog	Az akkumulátorcsomag 6 meghibásodott

LED Állapot
A piros színű LED 12 villog	Az akkumulátor-csomag 6 túl hideg vagy túl meleg
A zöld színű LED 13 világít (akkumulátorcso-mag 6 nélkül)	A töltőkészülék 11 üzemkész

1. Helyezze be az akkumulátorcsomagot 6 a töltőkészülékbe 11.
2. Dugja be az elektromos csatlakozót 10 egy konnektorba.
3. Amikor az akkumulátorcsomag 6 feltöltődött:
4. Húzza ki az elektromos csatlakozót 10 a konnektorból.
5. Vegye ki az akkumulátorcsomagot 6 a töltőkészülékből 11.

Az akkumulátorcsomag behelyezése/kivétele

Az akkumulátorcsomag behelyezése

1. Tolja rá az akkumulátorcsomagot 6 a fogóra 4.
2. Ügyeljen arra, hogy az akkumulátorcsomag 6 a helyére kattanjon.

Az akkumulátorcsomag kivétele

1. Nyomja meg az akkumulátorcsomag 6 kioldógombját 5.

2. Húzza le az akkumulátorcsomagot 6 a fogóról 4.

3. Az akkumulátorcsomag töltöttségének ellenőrzése
   ☐ A töltöttségjelző LED-ek 9 jelzik a töltöttségi szintet a termék be- és kikapcsolásakor:

Szín Töltöttségi szint
Piros/narancssárga/zöld Teljes
Piros/narancssárga Közepes
Piros Alacsony

• Összeszerelés
  A porgyűjtő doboz felrögzítése/levétele

(E, F ábra)

⚠️ FIGYELMEZTETÉS! Sérülés kockázata!

Beállítások végzése előtt mindig kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 6, majd hagyja a terméket lehűlni.

MEGJEGYZÉS

A porgyújtő doboz adaptere 1 a porgyújtő dobozra 2 előre fel van szerelve.
Függőleges felületeken végzett munka esetén: A porgyűjtő doboznak 2 lefelé kell néznie.
Az optimális porelszíváshoz: Rendszeresen ürítse ki a porgyűjtő dobozt 2.
Opcionális: A por egy porszívó (pl. PWD 30 C1) segítségével kiszívható.

A porgyújtő doboz felhelyezése

1. Dugja rá a porgyűjtő doboz adapterét 1 a szívónyílásra 15.

2. Igazítsa a porgyújtő doboz adapterén 1 lévő ▲ jelzést 1a a porgyújtő doboz 2 jelzéséhez.

3. Lezárás: Fordítsa el a porgyűjtő dobozt 2 az óramutató járásával megegyező irányban, amíg a ▲ jelzés 1a a ☐ jelzés felé nem néz.

A porgyújtő doboz levétele

1. Fordítsa el a porgyűjtő dobozt 2 az óramutató járásával ellenkező irányban, amíg a ▲ jelzés 1a a jelzés felé nem néz.
2. Vegye le a porgyújtő dobozt 2 a porgyújtő doboz adapteréről 1.

Külső porelszívás

1. Vegye le a porgyűjtő doboz adapterét 1 a szívonyílásról 15.
2. Helyezze be az O alakú gyűrűt a szívónyílás 15 vájatába.
3. Csatolja rá a tömlőcsatlakozó végét a szívónyilásra 15.

Csiszolóháló felhelyezése/cseréje

(D ábra)

⚠️ FIGYELMEZTETÉS! Sérülés kockázata!

Beállítások végzése előtt mindig kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 6, majd hagyja a terméket lehülni.

1. Igazítsa a csiszolóháló 14 nyílását a termék csiszolófeltétére.
2. Rögzítse a csiszolóhálót 14 a terméken lévő tépőzárra.

Kezelés

Be- és kikapcsolás

⚠ VIGYÁZAT! Sérülés kockázata!

A termék kezelése és használata során mindig viseljen védőkesztyűt.

VIGYÁZAT! Sérülés kockázata!

A termék bekapcsolása elött: Ügyeljen arra, hogy a csiszolóháló 14 ne érjen a munkadarabhoz.
Ügyeljen a biztos állásra. Munka közben tartsa a terméket mindkét kezével erősen.
A kezeit a termék működése közben tartsa a csiszolóhálótól 14 távol.

MEGJEGYZÉS

A szükséges lengési sebesség az anyagtól és a munkakörülményektől függ, és gyakorlati próbajáratokkal határozható meg.

A rezgési sebesség kiválasztása

☐ Válassza ki a kívánt sebességet: Nyomja meg a sebesség-szabályozó gombot 7 egyszer vagy többször.

A rezgés erőssége	Rezgési érték (min ^-1 )
1 12000
2 12800
3 14000
4 16000
5 18000
6 20000

Bekapcsolás

□ Nyomja meg a be-/kikapcsoló gombot 3.

Kikapcsolás

□ Nyomja meg a be-/kikapcsoló gombot 3 ismét.

Utasítások a munkavégzéshez

VIGYÁZAT! Személyi sérülések és anyagi károk kockázata!

Rögzítse a munkadarabot szorítóeszközökkel a munkaasztalhoz.
Mindig gondoskodjon a munkaterület megfelelő szellőzéséről.
A munka során kerülje a termék túlzott túlterhelését.
A különböző anyagok megmunkálásához használja a megfelelő csiszolóhálót 14.
Kapcsolja be a terméket, mielőtt azt a munkadarabra helyezné.
A munka során a lehető legkisebb nyomást gyakorolja.
Dolgozzon állandó sebességgel.
Különböző anyagok (pl. fa, majd azután fém) csiszolásához soha ne használja ugyanazt a csiszolóhálót 14. Az optimális csiszolási eredmények csak tiszta csiszolóhálóval érhetők el.
A terméket párhuzamosan vezesse a munkadarabon. Egymást átfedő csiszolási mozdulatokkal haladjon.
A munka befejezése után: Emelje le a terméket a munkadarabról. Kapcsolja ki a terméket.

Tisztítás és ápolás

FIGYELMEZTETÉS! Sérülés kockázata!

Beállítások végzése előtt mindig kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot 6, majd hagyja a terméket lehülni.

Tisztítás

MEGJEGYZÉS

A termék tisztításához ne használjon vegyszer alapú, lúgos, maró hatású, vagy egyéb agresszív tisztító- vagy fertőtlenítőszereket, mert ezek károsíthatják a felületeket.

■ Ne hagyja, hogy a termékbe folyadékok jussanak.
☐ A terméket mindig tartsa tisztán, szárazon, olajtól és zsiradékoktól mentesen.
□ Minden használat után és tárolás előtt: Távolítsa el az idegen tárgyakat a termékből.
☐ A rendszeres és alapos tisztítás biztonságossá teszi a termék használatát és meghosszabbítja annak élettartamát is.

A termék tisztítása

□ A terméket tisztítsa egy száraz ruhával.
□ A nehezen hozzáférhető helyeken használjon egy puha kefét.
☐ Különösen a szellőzőnyílásokat tisztítsa meg minden használat után egy ruha vagy egy puha kefe segítségével. A szellőzőnyílásoknak mindig szabadon kell maradniuk.

A porgyújtő doboz tisztítása

(G, H ábra)

□ Az alapos tisztításhoz: Nyissa ki a porgyújtő dobozt 2.
□ Nyomja le a csatot 16 egy csillagcsavarhúzó segítségével, majd nyomja ki a porgyújtő doboz 2 nyílásán. Alaposan ürítse ki a porgyújtő dobozt.

- Karbantartás

□ Minden használat előtt és után: Ellenőrizze a terméket és a tartozékokat, hogy azok nincsenek-e

elkopva vagy nem sérültek-e meg. Szükség esetén az elkopott vagy sérült tartozékokat cserélje ki. Vegye figyelembe a műszaki követelményeket is (lásd a „Műszaki adatok” c. részt).

□ Ellenőrizze, hogy a burkolatok és a biztonsági elemek jó állapotban vannak-e és helyesen vannak-e felszerelve. Ellenkező esetben cseréltesse ki azokat egy szakemberrel.
☐ Rendszeresen cserélje ki a csiszolóhálót 14.

Javítás

☐ A termék nem tartalmaz olyan alkatrészeket, amelyeket a felhasználó megjavíthat.
☐ A termék átvizsgálásához vagy javításához forduljon hivatalos javítómühelyhez vagy egy annak megfelelő képzettségű személyhez.

Pótalkatrészek/tartozékok

☐ Ügyfeleink kompatibilis pótalkatrészeket és tartozékokat a www.optimex-shop.com oldalról szerezhetnek.
☐ A rendeléshez készítse elő a rendelési számot.
□ Rendeléseket csak online tud leadni.
□ További információkat a Lidl ügyfélszolgálati forródrótján kaphat (lásd a „Szerviz” c. részt).

Pótalkatrész/tartozék	Rendelésiszám
1A porgyűjtődoboz adaptere 99948561901
2Porgyűjtő doboz 99948561902

Tárolás

☐ Tisztítsa meg a terméket (lásd a „Tisztítás” c. részt).

☐ A terméket tartozékaival együtt tárolja sötét, száraz, fagymentes, jól szellőző helyen.
☐ A terméket mindig gyermekek számára nem elérhető helyen tárolja.
☐ Hosszú távú (3 hónapot meghaladó) tárolás esetén az ideális hőmérséklet +20 °C és +26 °C között van.
□ A terméket tárolja a hordozókofferében.

Akkumulátorcsomag

☐ Hosszú távú tárolás előtt: Az akkumulátorcsomagot 6 csak részlegesen feltöltve tárolja. Az akkumulátorcsomagnak 40 % és 60 % közötti töltöttségen kell lennie (a piros és narancssárga töltöttségjelző LED-ek 9 világítanak).
☐ Hosszabb távú tárolás esetén: Ellenőrizze az akkumulátorcsomag 6 töltöttségét körülbelül 3 havonta. Szükség esetén töltse fel az akkumulátorcsomagot.

Szállítás

□ A terméket szállítsa a hordozókofferében.
☐ Óvja a terméket az erős ütődésektől vagy rázkódásoktól, melyek a szállítás során a járművekben érhetik.
☐ Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.

- Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a

következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

A hibás vagy elhasznált elemeket/akkukat újra kell hasznosítani. Szolgáltassa vissza az elemeket/akkukat és/vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Környezeti károk az elemek/akkuk hibás megsemmisítése következtében!

A megsemmisítés előtt vegye ki az elemeket/az akkumulátorcsomagot a termékből.

Az elemeket/akkukat nem szabad a háziszemétbe dobni. Mérgező hatású nehézfémeket tartalmazhatnak és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom. Ezért az elhasznált elemeket/akkukat egy közösségi gyűjtőhelyen adja le.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 5 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen órizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 5 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást. A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 485619_2501) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

PDF ONLINE parkside-diy.com

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 485619_2501 beírásával juthat el az Ön termékének használati útmutatójához.

Szerviz

HU Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]

EU-megfelelőségi nyilatkozat

EU-MEGFELELŐSÉGI NYILATKOZAT (485619\_2501-1. sz.)

IAN:

485619_2501

Termékazonosító:

"PARKSIDE" Akkus excenter csiszoló

Típusszám:

HG13576

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

2006/42/EK irányelve

2014/30/EU irányelve

2011/65/EU irányelve az összes kapcsolódó módosítással

Az alkalmazott harmonizált szabványokra hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

2006/42/EK irányelve

EN 62841-1:2015/A11:2022

EN 62841-2-4:2014/AC:2015

2014/30/EU irányelve

EN IEC 55014-1:2021

EN IEC 55014-2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

EN IEC 63000:2018

A műszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

A nyilatkozatot a nevében és megbízásában írták alá:

A jelen megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére bocsátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm

15.07.2025

Hely Dátum

ppa. Budai ppa. Jens Buchheim

meghatalmazott aláíró

00a.T.Gio

ppa. Dr. Thorsten Maier meghatalmazott aláíró

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG13576

Version: 08/2025

IAN 485619_2501

8=
