HASZNÁLATI ÚTMUTATÓ SubGarden 6000 AUT T.I.P.

Az eredeti használati útmutató fordítása

Többcélú nyomószivattyú

EU-Megfelelési nyilatkozat

A T.I.P. Technische Industrie Produkte GmbH, saját felelelősségére kijelenti, hogy az alább megjelölt termékek az alpvető biztonsági követelményeknek és az itt felsorolt EU-irányelveknek - és azok későbbi változatainak - megfelelnek: 2014/35/EU, 2014/30/EU, 2011/65/EU.

Gratulálunk új T.I.P. berendezése megvásárlásához!

Tartalomjegyzék

1. Általános biztonsági útmutatók 1
2. Müszaki adatok 2
3. Alkalmazási terület....2
4. Szállítási tartalom....2
5. Telepítés 3
6. Villamos csatlakozás....5
7. Üzembe helyezés 5
8. Automatikus üzemeltetés / szárazon futás elleni védelem....6
9. Karbantartás és segítség üzemzavarok esetén 6
10. Garancia 8
11. Alkatrészek rendelése....8
12. Szerviz 8
    Melléklet: ábrák

1. Általános biztonsági útmutatók

Olvassa el gondosan ezt a használati utasítást és ismerkedjen meg a kezelőelemekkel és a termék rendeltetésszerű használatával. Nem felelünk olyan károkért, amelyek a használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt következnek be. A használati utasítás előírásainak és útmutatásainak figyelmen kívül hagyása miatt bekövetkezett károk nem esnek a garancia alá. Jól őrizze meg ezt a használati utasítást és a készülék továbbadása esetén mellékelje.

A jelen használati útmutató tartalmát nem ismerő személyek ezt a készüléket nem használhatják.

Gyermekek nem használhatják a szivattyút.

A szivattyút korlátozott fizikai, érzékelési vagy szellemi tulajdonságokkal rendelkező személyek, illetve csekély tapasztalattal és/vagy tudással rendelkező személyek is használhatják, ha valaki felügyeli őket, vagy a készülék biztonságos használatára és az ebböl fakadó veszélyekre vonatkozó útmutatásokat kapnak. Gyermekek ne játsszanak a készülékkel. Tartsa gyermekektöl távol a készüléket és csatlakozóvezetékét.

A szivattyú nem használható, ha emberek tartózkodnak a vízben.

A szivattyúnak rendelkeznie kell egy maximum 30 mA névleges áramerősségű hibaáram-védőkapcsolóval (RCD/FI-kapcsoló).

Ha a készülék hálózati csatlakozó vezetéke megsérült, a veszélyek megelőzése érdekében a gyártó, a gyártó ügyfélszolgálata vagy hasonlóan képzett szakember cserélje ki azt.

Az alábbi szimbólumokkal jelzett utasításokra és megállapításokra különösen figyelemmel kell lenni:

Ennek az utasításnak a figyelmen kívül hagyása személyi sérüléseket és/vagy anyagi károkat okozhat.

Ennek az utasításnak a figyelmen kívül hagyása villamos kisülés veszélyét hordozza magában, ami személyi sérüléseket és/vagy anyagi károkat okozhat.

Ellenőrizze a készüléket szállítási károsodások miatt. Kár esetén a kiskereskedőt haladéktalanul – de legkésőbb a vásárlás dátumától számított 8 napon belül - értesíteni kell.

2. Müszaki adatok

Modell	SubGarden 6000 AUT
Hálózati feszültség / frekvencia	230 V~ / 50 Hz
Névleges teljesítmény	1200 Watt
Védelmi fokozat	IPX8
Nyomóoldali csatlakozás	41,91 mm külső menet (1 14 ")
Szívócsatlakozás	47,80 mm külső menet (1 12 ")
Max. átfolyás ( Q_max ) ^1)	6000 l/óra
Max. nyomás	4,3 bar
Max. emelőmagasság ( H_max ) ^1)	43 m
Max. bemerülési mélység	12 m
Nyomás cut-in	kb. 1,6 bar
A szállított szilárd szemcsék max. mérete	1 mm
A szivattyúzott folyadék max. hőmérséklete ( T_max )	35 °C
Max. indítási gyakoriság óránként	30, egyenletesen elosztva
A csatlakozókábel hosszúsága	15 m
Csatlakozókábel típusa	H07RN8-F
Súly (nettó)	kb. 11,6 kg
Méretek mm-ben (hosszúság x mélység x magasság) (Szivattyú)	18,5 x 18,5 x 53 cm
Cikkszám	30137

1) Az értékeket szükítés nélküli akadálytalan be- és kiömlés mellett határoztuk meg.

3. Alkalmazási terület

A T.I.P. gyártmányú többcélú nyomószivattyúk különleges kialakítású és magas hatékonyságú nyomószivattyúk, melyek víz továbbítására szolgálnak. Kompakt kivitelüknek és professzionális technológiájuknak köszönhetően ezek a szivattyúk egyaránt használhatók fúrt kutakban és aknákban, valamint felszíni szivattyúzásra is. Ezek a kiemelkedő minőségű termékek meggyőző teljesítményadataik révén számos különféle vízellátási célra alkalmazhatók, és arra fejlesztettük ki öket, hogy nagy nyomással továbbítsák a szállított folyadékot.

A készülékek tiszta, nem szennyezett víz szivattyúzására használhatók, melyben a szilárd testek maximális mérete megfelel a műszaki adatokban megadottaknak. A többcélú nyomószivattyúk jellemző alkalmazási területei: Kertek és ágyások öntözése, valamint a háztartás vízellátása használati vízzel kútból, ciszternából vagy tárolótartályból, öntözőrendszer működtetése, teraszok és sétányok tisztítása, valamint a víz feltermelése nagyobb mélységből.

A T.I.P. gyártmányú többcélú nyomószivattyúk egyaránt alkalmasak ideiglenes és állandó telepítésre is.

Ez a termék magáncélú háztartási használatra alkalmas, ipari célokra vagy tartós keringtető üzemre nem használható.

A készülék nem használható úszómedencékben vagy ivóvíz szállítására.

A szivattyú nem alkalmas sósvíz, fekália, gyúlékony, maró hatású, robbanékony vagy más veszélyes folyadék szállítására. A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet.

A szivattyúhoz kenőanyagokat használnak, amelyek szakszerűtlen alkalmazás esetén vagy a készülék károsodásakor a szállított folyadékot szennyezhetik. A használt kenőanyagok biológiailag lebonthatók és egészségügyi szempontból ártalmatlanok.

4. Szállítási tartalom

A termék szállítási tartalma az alábbiakat foglalja magában:

Egy szivattyú csatlakozókábellel, két csatlakozóidommal, egy szivattyútartóval, egy leeresztő kötéllel és egy darab használati utasítással.

Ellenőrizze a szállítási tartalom hiánytalanságát. Felhasználási céltól függően további tartozékok is szükségesek lehetnek (lásd a „Telepítés“ és a „Tartalékalkatrészek rendelése“ c. fejezetet).

A csomagolást lehetőség szerint a garanciális időszak végéig őrizze meg. A csomagolóanyagokat a környezetvédelmi szempontok figyelembevételével kell ártalmatlanítani.

5. Telepítés

5.1. Általános útmutatók a telepítéshez

A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni.

A szivattyút és a teljes csatlakozási rendszerét védeni kell a fagytól.

Vegye figyelembe a szövegben, ill. a használati utasítás végén, a függelékként elhelyezett ábrákat is. A következő leírásban a zárójelben feltüntetett számok a használati útmutató végén látható ábrára vonatkoznak. Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét károsan befolyásolják, és jelentős károkat okozhatnak. Adott esetben használjon alkalmas szigetelőanyagot, hogy a szerelés légmentesen történjen.

A csavarozások megfeszítésénél kerülje a túlzott erőkifejtést, mert károsodásokat okozhat. A csatlakozó tömlők elhelyezésénél ügyeljen arra, hogy súly, valamint rezgések vagy feszültségek ne hassanak a szivattyúra. Ezenkívül a csatlakozó tömlők ne törjenek meg és ellenirányú esés ne lépjen fel. Minden csatlakozó tömlőnek teljesen tömítettnek kell lennie, mert a tömítetlen tömlők a szivattyú teljesítményét károsan befolyásolják, és jelentős károkat okozhatnak. Adott esetben használjon alkalmas szigetelőanyagot, hogy a szerelés légmentesen történjen.

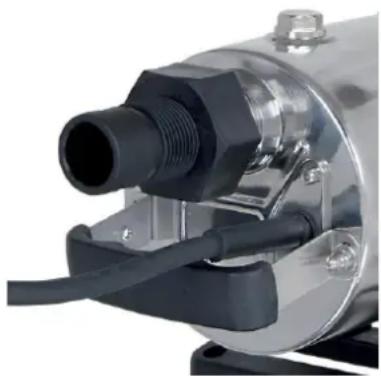

5.2. A nyomóvezeték telepítése

A nyomóvezeték szállítja a folyadékot, amelyet szállítani kell, a szivattyútól a kiemelés helyéig. Az áramlási veszteségek elkerülésére ajánlatos olyan nyomóvezeték használata, amelynek ugyanolyan az átmérője, mint a szivattyú nyomáscsatlakozásának (3).

Nyomóvezetékként egy erre a célra kialakított, rugalmas tömlöt - például egy kifejezetten vízelvezetésre szolgáló csövet - kell használni.

Állandó rendszer esetén a merev csövek bizonyulnak ideális nyomóvezetéknek.

A szivattyú integrált visszacsapószeleppel rendelkezik. Ez megakadályozza, hogy a szivattyú leállása után folyadék kerüljön vissza a nyomóvezetékből a szivattyúba, és így védelmet nyújt a készülék nyomás miatti károsodása ellen.

Csavarozza rá a csatlakozóidomot (10) a szivattyúra az alábbi ábrán látható módon. Szerelje fel a nyomóvezetéket a szivattyú nyomócső-csatlakozásához (3).

5.3. Használat merülőszivattyúként

A szivattyú leeresztésére vagy felhúzására kizárólag egy arra alkalmas leeresztő kötél használható, tehát semmi esetre sem a nyomótömlő vagy a csatlakozókábel.

A szivattyút csak az arra szolgáló leeresztő kötéllel szabad leereszteni a folyadékba, illetve felhúzni onnan. Használjon rozsdamentes acélból vagy valamilyen szintetikus anyagból, például nejlonból készült kötelet. Ne használjon olyan köteleket, amelyek az időjárási körülmények vagy a nedvesség hatására rozsdásodnak, szétmállanak, szétrothadnak stb., mert az ilyen anyagok esetében fennáll a szakadás veszélye. A kötélnek nemcsak a szivattyút, a vízzel telt nyomóvezetéket és a csatlakozókábelt kell elbírnia, hanem az üzem közben fellépő egyéb terheléseket is.

A modell szériafelszerelése egy nagy értékű leeresztő kötelet is tartalmaz. A leeresztő kötelet, a csatlakozókábelt (1) és a nyomóvezetéket arra alkalmas ragasztószalaggal kb. két méterenként össze kell kötni, hogy a szivattyú leeresztésekor vagy felhúzásakor ne gabalyodjanak össze.

A szivattyút óvatosan eressze le a leeresztő kötéllel a szállítandó folyadékba. Ügyeljen arra, hogy a készülék ne ütődjön neki és ne dörzsölődjön a mélyedés szélének.

A szivattyúnak teljes egészében a folyadék felszíne alá kell merülnie.

A talajtól mért távolságnak legalább 1 méternek kell lennie, hogy a készülék ne szívjon fel iszapot, homokot, köveket stb. Az úszó beszívó idom szintén használható.

Ennek a pozicionálásnak a biztosításához ajánlatos a szivattyút a kútakna aljáig leereszteni, és az így mért merülési mélységet a kifeszített kötélen megjelölni. Készítsen egy második jelet 1 m-rel lejjebb (a szivattyú felé). Most húzza fel a szivattyút 1 m-re, és rögzítse a készüléket ebben a helyzetben, figyelembe véve a második jelet. Felhívjuk figyelmét, hogy a szivattyú maximális merülési mélysége folyadékba 12 m.

5.4. Használat felszíni szivattyúként

Minden üzembe helyezés során szigorúan ügyelni kell arra, hogy a szivattyú szilárdan és stabilan legyen felállítva. A készüléket mindig szilárd talajra kell elhelyezni, fekvő helyzetben.

Minden használat előtt végezzen szemrevételezéses ellenőrzést a szivattyún. Ez különösen a hálózati csatlakozóvezetékre és csatlakozódugóra vonatkozik. Ügyeljen az összes csavar szilárd rögzítésére és az összes csatlakozó kifogástalan állapotára. Ha sérült a szivattyú, nem szabad használni. Kár esetén a szivattyút szakszervizzel kell felülvizsgáltatni.

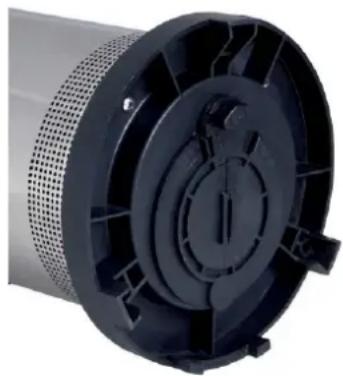

5.5. A szívóvezeték telepítése

A szívóvezeték bemenetére szívószűrő kell legyen telepítve, hogy távol tartsa a vízben lebegő nagyobb koszrészecskéket, melyek eldugíthatnák vagy károsíthatnák a szivattyút.

A szállítandó folyadék a szívóvezetéken keresztül áramlik a szivattyúba. Szívóvezetékként használjon a célra alkalmas, flexibilis szívótömlőt, melynek átmérője egyezik a szivattyú szívócsatlakozásával (6). Ehhez nyissa fel a szivattyú alján található fedelet a rögzítőcsavar segítségével. Helyezze a tartozékként mellékelt tömítést a szívóvezeték számára kialakított csatlakozóidomba (9), és csavarozza bele a ház belsejében található nyílásra. Ezután a csatlakozóidom (9) tetszés szerint lerövidíthető – azonban arra ügyelni kell, hogy le ne vágja a becsavarást segítő részt.

A szívóvezeték bemenetére szívószűrő, illetve szűrőkosár kell legyen telepítve, hogy távol tartsa a vízben lebegő nagyobb koszrészecskéket, melyek eldugíthatnák vagy károsíthatnák a szivattyút. Emellett nyomatékosan javasoljuk visszacsapó szelep telepítését is a szívóvezeték bemenetére, amely megakadályozza, hogy a szivattyú kikapcsolása után elszökjön a nyomás.

Erősen ajánlott még szívószerelvény felszerelése is a hozzá tartozó golyós úszóval (cikksz. 31017), mivel az úszó felhajtó ereje révén biztosítható, hogy a szívóvezeték bemenete kellő távolságra legyen a fenéktől, elkerülendő a kövek, növények, levelek, stb. felszívását.

5.6. A szivattyú felszerelése a tartórendszerre

Egyes felhasználási célokra - például patakból vagy sík felszínű természetes vízekből való víznyeréshez - javasolt a szivattyút vízszintes helyzetben telepíteni, hogy a nyomócsatlakozás (3) vízszintesen (10°-os döléssel) álljon. Ehhez a modellhez ezért tartozékként mellékelünk egy különleges fejlesztésű tartórendszert (8), melyet ilyen jellegű használat és telepítési helyzet esetén feltétlenül fel kell szerelni a szivattyúra, mivel ez gondoskodik a szivattyú stabilitásáról és működéséről (a légtelenítésről). Ezért szerelje fel oly módon, ahogyan az alábbi ábrán látható. A szivattyút csak a tartórendszer felszerelését követően szabad vízszintes helyzetben telepíteni.

5.7. A szivattyú és a szívóvezeték feltöltése

Az első üzembe helyezés alkalmával teljes mértékben légteleníteni kell a szivattyúházat.

Ehhez teljesen fel kell tölteni vízzel a szivattyúházat a betöltő csavaron / légtelenítő csavaron keresztül, ahogyan az alábbi leírás látható.

1. Feltétlenül szükség van visszacsapó szeleppel ellátott szívóvezeték használatára, és annak légtelenítésére is - vagyis fel kell tölteni vízzel. A művelet végeztével csatlakoztassa a szívóvezetéket a szivattyú szívócsatlakozására.
2. Nyissa ki a betöltő / légtelenítő csavart az óramutató járásával ellentétes irányba forgatva. Ezután töltse fel a mellékelt tartóra szerelt szivattyút vízzel, míg teljesen meg nem telik.
3. Zárja vissza a betöltő / légtelenítő csavart az óramutató járásával megegyező irányba forgatva.
4. Előfordulhat, hogy ezt a műveletet (a szivattyúház feltöltését) egymás után többször is végre kell hajtania. Ellenőrizze, hogy nem tapasztalhatók-e szivárgási veszteségek.

6. Villamos csatlakozás

A készülék hálózati csatlakozó kábellel és hálózati dugasszal rendelkezik. A hálózati csatlakozó kábelt és hálózati dugaszt csak szakszemélyzet cserélheti ki a veszélyhelyzetek elkerülése végett. Ne szállítsa a szivattyút a kábelnél fogva, és ne használja a kábelt arra sem, hogy a csatlakozódugót annál fogva húzza ki az aljzatból. Óvja meg a csatlakozódugót és a hálózati csatlakozókábelt a forró felületektől, olajtól és éles peremektől.

A műszaki adatoknál megadott értékeknek meg kell felelniük a telepítés helyén érvényes hálózati feszültségnek. A szerelésért felelős személynek gondoskodnia kell arról, hogy az elektromos csatlakozás szabványos földeléssel legyen ellátva.

Az elektromos csatlakoztatásnak egy nagyérzékenységű differenciál-kapcsolóval (Fl-kapcsoló) kell rendelkeznie: = 30 mA (DIN VDE 0100-739).

A hosszabbítók keresztmetszete nem lehet kisebb, mint a VDE szerint H07RN-F (3 x 1,0 mm²) jelzéssel ellátott gumicsöves vezetékeké. A hálózati csatlakozónak és a kötéseknek fröccsenő víz ellen védettnek kell lennie.

7. Üzembe helyezés

A szivattyú üzemelése közben a vizben nem tartózkodhatnak személyek.

A szivattyút csak olyan teljesítmény-tartományban szabad alkalmazni, amely a típustáblán meg van adva.

A szárazon futást – szivattyú működtetése víz szállítása nélkül - meg kell akadályozni, mert a vízhiány a szivattyú felhevülését eredményezi. Ez a készülék jelentős károsodását okozhatja. Ezenkívül ekkor nagyon forró víz található a rendszerben, ezért fennáll a forrázási sérülések veszélye. Ha felforrósodott a szivattyú, húzza ki a hálózati csatlakozódugót, és hagyja lehülni a rendszert.

Biztosítsa, hogy a villamos dugaszoló csatlakozások előntéstől mentes területen legyenek.

Szigorúan tilos a szivattyú nyílásaiba kézzel belenyúlni, ha a készülék az elektromos hálózathoz van csatlakoztatva.

Amikor a nyomócső-csatlakozás vagy a nyomóvezeték zárva van, a szivattyút tilos működtetni.

A szivattyút minden használat előtt alaposan szemlélje meg. Ez különösen érvényes a hálózati csatlakozó vezetékre és a hálózati dugaszra. Figyeljen a csavarok rögzítésére és minden csatlakozás kifogástalan állapotára. Meghibásodott szivattyút nem szabad használni. Károsodás esetén a szivattyút szakserviznek meg kell vizsgálnia.

Nyissa ki a nyomóvezetékben esetlegesen megtalálható elzáró berendezéseket, például vízcsapokat. Dugja be a hálózati csatlakozót egy 230V-os váltakozó áramú csatlakozóaljzatba. Első üzembe helyezés esetén a beépített szárazon futás elleni védelem kb. 10 másodperccel késleltetve kapcsolja be a szivattyút. A szivattyú rövid időn belül megkezdi a víz szállítását.

Az üzemeltetés befejezéséhez zárja el a fogyasztót (pl. a vízcsapot). A szivattyú ezután a maximális nyomás elérését követően rövid időn belül leáll. Amint ismét megnyit egy fogyasztót, és a rendszer nyomása 1,6 bar alá csökken, a szivattyú ismét elindul. Bár a szivattyú beépített szárazon futás elleni védelemmel rendelkezik, a szivattyú vízszállítás nélküli üzemeltetését meg kell akadályozni, mivel a vízhiány a szivattyú felforrósodását okozza. Ez a készülék nagymértékű károsodásához vezethet. A szárazon futás leggyakoribb okai közé tartozik, hogy eldugulnak a szívonyílások, és hogy hiányzik a szállított közeg a szivattyúházból (különösen felszíni üzemeltetésnél). E tekintetben ne feledje el, hogy a kiemelt víz mennyiségétől, az időjárási hatásoktól, az évszakok váltakozásától vagy más okoktól függően a vízállás változhat. Ezért ajánlott automatikus vízállásfigyelők beszerelése.

A T.I.P. SubGarden sorozat villamos szivattyúi integrált termikus motorvédelemmel rendelkeznek. Túlterhelés esetén a motor magától kikapcsol és a lehülés bekövetkezte után ismét bekapcsol. A lehetséges okok és azok megszüntetése a „Karbantartás és segítség üzemzavarok esetén“ részben vannak leírva.

8. Automatikus üzemeltetés / szárazon futás elleni védelem

A beépített elektronikus vezérlőrendszer a szivattyú automatikus üzemeltetését teszi lehetővé, így a szállított folyadék úgy használható, minha a vízvezetékből jönne. A szivattyú vízcsapok vagy egyéb fogyasztók egyszerű nyitásával vagy zárásával kapcsolható be, illetve ki.

Amint megvalósul az elektromos hálózatra való csatlakozás, a szivattyú 10 másodperccel késleltetve elindul, és megkezdi a víz szállítását. A fogyasztó elzárása és a maximális nyomás elérése után a szivattyú automatikusan lekapcsol. A szivattyú automatikus bekapcsolására akkor kerül sor, ha a fogyasztó megnyitása következtében a vezetékrendszerben kb. 1,6 bar alá csökken a nyomás.

A szivattyú automatikus lekapcsolására - a nyomástartó edénnyel rendelkező szivattyúktól, például házi vízművektől eltérően - nem egy bizonyos lekapcsolási nyomás elérésekor kerül sor, hanem akkor, amikor az átfolyási mennyiség a fogyasztó elzárását követően minimális értékekre csökken. A vezetékrendszerben ekkor a szivattyú maximálisan elérhető nyomása (kb. 4,3 bar) van jelen. Az elektronikus szivattyúvezérlés ehhez legfeljebb 30 másodperccel késlelteti a szivattyú kikapcsolását. Ez a technika alacsonyabb átfolyási mennyiségek esetén csökkenti a szivattyú bekapcsolásának gyakoriságát, és hozzájárul a kíméletes üzemeltetéshez. A szivattyú szárazon futása esetén ez a funkció szintén bekapcsol, és hatékonyan védi a készüléket azoktól a károktól, amelyek a vízhiányos üzemeltetésböl származhatnának.

Vízhiány esetén a szivattyú kb. 30 másodpercig próbálkozik víz szállításával, majd 10 másodpercre lekapcsol. Ezután ismét megpróbál elindulni, és összesen még 3 alkalommal végzi el ezt a kísérletet. A kb. 30 perces szünetet követően újabb 4 indítási ciklus megy végbe. Ha a víz szállítása például eltömödött szívonyílások vagy túl alacsony vízszint miatt még mindig nem lehetséges, akkor a szivattyú zavar üzemmódba kapcsol, és a felhasználó beavatkozása nélkül nem indítható újra. Szüntesse meg a szárazon futás okát, és győződjön meg arról, hogy a víz szintje elegendő a szivattyú hagyományos teljesítményéhez. A szivattyú újraindításához visszaállítást kell végrehajtani, melyhez a szivattyút a hálózati csatlakozó kihúzásával kb. 10 másodpercre le kell választani az elektromos hálózatról. Az üzembe helyezés az elektromos hálózatra való újbóli csatlakoztatással történik.

9. Karbantartás és segítség üzemzavarok esetén

Karbantartási munkák elött a szivattyút le kell választani a villamos hálózatról. Ha ez nem történik meg, akkor fennáll az a veszély, hogy a szivattyú véletlenszerűen elindul.

Nem felelünk olyan károkért, melyek szakszerütlen hibajavítási kísérletek miatt keletkeznek. Szakszerütlen hibajavítási kísérletek következtében keletkező károk minden garanciaigény megszűnését eredményezik.

A készülékre vonatkozó üzemeltetési feltételek és alkalmazási területek betartása csökkenti az esetleges működési hibák kockázatát, és segít meghosszabbítani a készülék élettartamát. A szivattyúzott folyadékban lévő koptató anyagok - például a homok - felgyorsítják a kopást és csökkentik a teljesítményt. Megfelelő használat esetén ez a készülék karbantartásmentes.

Ha a kiszivattyúzott víz nem elég tiszta, szükség lehet a szívószűrő (5) acélkefével történő tisztítására, hogy eltávolítsa a külső felületen felhalmozódott szennyeződéseket. Ehhez a szivattyút le kell választani a hálózatról, és ki kell venni a vízből.

Fagy esetén a szivattyúban lévő víz fagyás miatt jelentős károkat okozhat. Ezért fagyveszély esetén a szivattyút ki kell venni a szivattyúzott folyadékból, és teljesen le kell üríteni.

A szivattyút száraz, fagymentes helyen tárolja.

Működési hibák esetén először ellenőrizze, hogy nem működési hiba vagy más ok áll-e fenn, amely nem a készülék hibájából - például áramkimaradásból - ered.

Az alábbi lista a készülék néhány lehetséges meghibásodását, a lehetséges okokat és az elhárításukra vonatkozó tippeket tartalmazza. Az összes említett intézkedést csak akkor szabad elvégezni, ha a szivattyú le van választva a hálózatról. Ha a hibát nem tudja saját maga elhárítani, kérjük, forduljon az ügyfélszolgálathoz vagy az értékesítési ponthoz. Kérjük, vegye figyelembe, hogy a nem megfelelő javítási kísérletek következtében bekövetkező károk esetén minden garanciális igény érvényét veszti, és nem vállalunk felelősséget az ebből eredő károkért.

HIBA	LEHETSÉGES OKA	MEGSZÜNTETÉSE
1. A szivattyú nem szállít folyadékot, a motor nem működik.	1. Nincs áram.2. Bekapcsolt a termikus motorvédelem.3. Hibás a kondenzátor.4. A motortengelyt valami akadályozza.	1. Egy GS-minősítésű készülékkel ellenőrizzük, hogy van-e feszültség (vegyük figyelembe a biztonsági utasításokat!). Ellenőrizzük, hogy a csatlakozó dugó rendesen be van-e dugva.2. A szivattyút válassza le a hálózatról, hagyja lehülni, és szüntesse meg az okot.3. Forduljon az ügyfélszolgálathoz.4. Vizsgálja meg az okot, és szüntesse meg a szivattyútengely akadályát.
2. A motor működik, de a szivattyú nem szállít folyadékot.	1. A felszívó nyílások eldugultak.2. A nyomótömlő eldugult.3. Törés vagy más zavar a csatlakozóvezetékekben.4. A visszacsapószelep elakadása vagy károsodása.5. A szívonyílások nem merülnek bele a szállítandó folyadékba.6. Túllépték a szivattyú műszaki adatai között megadott maximális szállítási magasságot.7. Vízhiánnyal kapcsolatos információ	1. A dugulást meg kell szüntetni.2. A dugulást meg kell szüntetni.3. A csatlakozóvezetékekben fennálló törés vagy más zavar megszüntetése.4. A visszacsapó szelepet a blokkolás alól fel kell szabadítani vagy károsodás esetén pótolni.5. Szívonyílások szállítandó folyadékba való belemerítése.6. A rendszer módosítása úgy, hogy a szállítási magasság ne lépje túl a maximális értéket.7. Légtelenítés és víz utántöltése Lásd a következő fejezeteket 5.7
3. A szivattyú egy rövid működés után megáll, mert a termikus motorvédelem bekapcsolt.	1. Az elektromos tápfeszültség nem egyezik meg a típustáblán megadott adatokkal.2. Lásd a 2.1.-2.7. pontokat.3. A folyadék túlságosan sürün folyó.4. A folyadék túl meleg.5. A szivattyú szárazon fut.6. Vízhiánnyal kapcsolatos információ	1. Egy GS-minősítésű készülékkel ellenőrizzük a csatlakozókábel vezetékein a feszültséget (vegyük figyelembe a biztonsági utasításokat!).2. Lásd a 2.1.-2.7. pontokat.3. A szivattyú nem alkalmas az ilyen folyadékok szállításához. Szükség esetén hígítsa meg a folyadékot.4. Ügyelni kell arra, hogy a szivattyúzott folyadék hőmérséklete ne lépje túl a maximálisan megengedett értéket.5. Szüntesse meg a szárazon futás okát.6. Légtelenítés és víz utántöltése Lásd a következő fejezeteket 5.7
4. Elakadó működés, ill. szabálytalan üzemelés.	1. Lásd a 2.1.-2.7. pontokat.2. Lásd a 3.3. pont.3. Lásd a 3.4. pont.4. A hálózati feszültség a tűréshatáron kívül van.5. A motor meghibásodott.	1. Lásd a 2.1.-2.7. pontokat.2. Lásd a 3.3. pont.3. Lásd a 3.4. pont.4. Gondoskodni kell arról, hogy a hálózati feszültség megfeleljen a típustáblán található adatoknak.5. Forduljon az ügyfélszolgálathoz.
5. A szivattyú túl kevés vizet továbbít.	1. Lásd a 2.1.-2.5. pontokat.	1. Lásd a 2.1.-2.5. pontokat.

10. Garancia

Ezt a berendezést a legmodernebb módszerek szerint gyártottuk és ellenőriztük. Az értékesítő garanciát nyújt a kifogástalan anyagra és hibamentes elkészítésre a mindenkori ország törvényes előírásai szerint, amelyben a berendezést vásárolják. A garancia ideje a vásárlás napjától kezdődik az alábbi feltételek szerint:

A garancia ideje alatt minden olyan hibát a költségek térítése nélkül megszűntetünk, amely anyag- vagy gyártási hibára visszavezethető. A reklamációkat közvetlenül annak megállapítása után jelenteni kell.

A garanciaigény a vevő vagy harmadik személy általi beavatkozás esetén megszűnik. Azok a károk, amelyeket szakszerűtlen bánásmód és kezelés, helytelen felállítás vagy tárolás, szakszerűtlen csatlakoztatás vagy telepítés vagy vis major vagy egyéb külső befolyás okozott, nem esnek a garanciális teljesítés alá.

A gyorsan kopó alkatrészek, mint pl. a járókerék és csúszógyűrű tömítések nem esnek a garancia alá. Minden alkatrészt a legnagyobb gondossággal és nagy értékű anyagok felhasználásával gyártunk, és hosszú élettartamra vannak tervezve. A kopás azonban függ a használat jellegétől, annak intenzitásától és a karbantartási időközöktől. Ebben a használati utasításban található telepítési és karbantartási útmutatók betartása ezért döntően hozzájárul a kopó alkatrészek élettartamához.

Reklamációk esetén fenntartjuk a jogot a hibás részek javítására, pótlására vagy a berendezés cseréjére. A kicserélt alkatrészek a mi tulajdonunkba kerülnek. Kártérítési igények ki vannak zárva, amennyiben a károkat szándékosan okoztak vagy a gyártó súlyos gondatlanságából fakadnak.

További igények a garancia alapján nem állnak fenn. A vásárlónak a garancia igényét a vásárlást bizonyító nyugta bemutatásával kell igazolnia. A garancia igényt abban az országban lehet érvényesíteni, ahol a berendezést megvásárolták.

Különleges útmutatások:

1. Ha az Ön berendezése már nem működik jól, először azt vizsgálja meg, hogy kezelési hiba történt-e vagy olyan ok áll fönn, amely nem vezethető vissza a berendezés meghibásodására.
2. Amennyiben meghibásodott berendezését javítani hozza vagy beküldi, mindenképp mellékelje az alábbi dokumentumokat:

– Nyugta a vásárlásról

– A fellépett hiba leírása (egy lehetőleg pontos leírás megkönnyíti a jó ütemű javítást).

1. Mielött meghibásodott berendezését javítani hozná vagy küldené, távolítson el, kérjük, minden pótlólag hozzáillesztett alkatrészt, amelyek a berendezés eredeti állapotában nem voltak meg. Ha a berendezés visszajuttatásánál ilyen alkatrész hiányozna, azért nem vállalunk felelősséget.

11. Alkatrészek rendelése

Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés. Ezen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a szivattyú technológia területéről.

12. Szerviz

Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét.

Szükség esetén az aktuális kezelési útmutató pdf-változatát a [e-mail] e-mail címen igényelheti.

Csak EU-országok számára.

Elektromos készüléket soha ne dobjon a háztartási hulladék közé!

A 2012/19/EU számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU-irányelv és annak a nemzeti jogba való átültetése alapján az elhasználódott elektromos berendezéseket külön kell gyűjteni és gondoskodni kell róla, hogy a környezetvédelmi előírásoknak megfelelő újrahasznosításra kerüljenek. Ezzel kapcsolatos kérdéseivel keresse meg a hulladék ártalmatlanításával foglalkozó helyi vállalkozást.

Szanowny Kliencie!

1 Hálózati csatlakozó kábel
2 Tartófül
3 Nyomáscsatlakozás
4 Szivattyúház

PL

Funkcionális részek / Részletek

5 Szívószűrő (búvárszivattyú működése)
6 Szívócsatlakozás (felszíni szivattyú működése)
7 Szivattyú lába
8 Támogatás

9 Csatlakozó darab szívócsatlakozás
10 Csatlakozó darab nyomáscsatlakozás
11 Csavaros csatlakozó darab
