MANUAL DE USUARIO SubGarden 6000 AUT T.I.P.
Traducción de las instrucciones de uso originales
Bomba de presión multiuso
Declaración CE de conformidad
La empresa T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, declara bajo su propia responsabilidad que los productos mencionados abajo cumplen los requisitos de las siguientes directivas de la CE y modificaciones sucesivas: 2014/35/EU, 2014/30/EU, 2011/65/EU.
¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P!
Índice
- Instrucciones generales de seguridad .... 1
- Datos técnicos ...... 2
- Área operativa....2
- Volumen de suministro....2
- Instalación....3
- Conexión eléctrica 5
- Puesta en marcha....5
- Funcionamiento automático / marcha en seco....6
- Mantenimiento y asistencia en casos de avería....6
- Garantía 7
- Pedido de piezas de repuesto....8
- Servicio 8
Anexo: Ilustraciones
1. Instrucciones generales de seguridad
Lea cuidadosamente este manual de instrucciones para familiarizarse con el uso adecuado de este producto. No somos responsables por los daños ocasionados como consecuencia del incumplimiento de las instrucciones y requisitos de este manual de instrucciones. Los daños que resulten del incumplimiento de las instrucciones y los requisitos de este manual de instrucciones no están cubiertos por la garantía. Guarde este manual de instrucciones y adjúntelas en caso de transmisión del dispositivo.
No se autoriza el uso de este aparato a aquellas personas que no estén familiarizadas con el contenido de estas instrucciones de uso.
Se prohíbe a los niños el empleo de la bomba.
La bomba puede ser utilizada por personas con capacidades físicas, mentales o sensoriales disminuidas o con falta de experiencia y/o conocimientos bajo supervisión o tras haber sido instruidos con antelación sobre la utilización segura del aparato y haber entendido los peligros resultantes de su uso. No se autoriza que los niños jueguen con el aparato. Se debe alejar a los niños tanto del aparato como del cable de conexión.
No se autoriza el uso de la bomba si hay personas dentro del agua.
La bomba deberá dotarse de un interruptor diferencial (interruptor/disyuntor RCD) con una corriente residual nominal menor de 30 mA.
Si el cable de conexión de red de este aparato resulta dañado, deberá ser reemplazado por el fabricante o su servicio técnico o bien por una persona igualmente cualificada a fin de evitar riesgos.
Consejos e instrucciones con los siguientes símbolos han de ser observados.
En caso de no respetar esta instrucción correrá el riesgo de lesiones o daños personales.
Si no se cumplen estas instrucciones existe el peligro de un choque eléctrico que puede dañar a las personas y/o el equipo.
Compruebe si el dispositivo muestra daños de transporte. En caso de daños, el minorista debe ser informado inmediatamente - pero a más tardar dentro de 8 días a partir de la fecha de compra.
2. Datos técnicos
| Modelo | SubGarden 6000 AUT |
| Tensión / Frecuencia | 230 V~/50 Hz |
| Potencia nominal | 1200 W |
| Tipo de protección | IPX8 |
| Conexión de la presión | RE, 41,91 mm ( 114 ") |
| Conexión de aspiración | RE, 47,80 mm ( 112 ") |
| Cantidad máxima ( Q_max ) ^1) | 6000 l/h |
| Presión máxima | 4,3 bar |
| Altura máxima de extracción ( H_max ) ^1) | 43 m |
| Profundidad de inmersión máxima | 12 m |
| Presión cut-in | aprox. 1,6 bar |
| Tamaño máximo de las partículas sólidas bombeadas | 1 mm |
| Temperatura máxima del líquido bombeado ( T_max ) | 35 °C |
| Frecuencia máxima de arranque en una hora | 30, repartida uniformemente |
| Longitud del cable de conexión | 15 m |
| Modelo del cable | H07RN8-F |
| Peso (neto) | aprox. 11,6 kg |
| Dimensiones (L x P x A) (Bomba) | 18,5 × 18,5 × 53 cm |
| Número de artículo | 30137 |
1) Los rendimientos máximos fueron comprobados bajo boca de descarga libre y no reducida.
3. Área operativa
Las bombas de presión multiuso de T.I.P. son bombas de presión de especial diseño y máxima eficiencia para la impulsión de agua. Con su compacto diseño y tecnología profesional, estas bombas pueden utilizarse en pozos perforados y pozos de inspección, y como bomba de superficie. Estos productos de alta calidad con sus convincentes datos de rendimiento, se han desarrollado para múltiples aplicaciones de riego y bombeo del líquido impulsado a gran presión.
Los aparatos sirven para el bombeo de agua clara y limpia, que contenga cuerpos sólidos hasta el tamaño máximo especificado en los datos técnicos. Entre los típicos campos de aplicación típicos de las bombas de presión multiuso se encuentran: Riego de jardines y bancales, así como abastecimiento doméstico con aguas industriales procedentes de fuentes, aljibes o depósitos de reserva, puesta en servicio de sistemas de irrigación, limpieza de terrazas y aceras, impulsión de aguas a gran profundidad.
Las bombas de presión multiuso de T.I.P. sirven para instalaciones fijas o temporales.
Este producto ha sido diseñado para el uso privado en el ámbito doméstico y no para fines comerciales o industriales, ni para su funcionamiento de circulación continua.
El dispositivo no es apto para su uso en piscinas ni para el bombeo de agua potable.
La bomba no es aceuada para el bombeo de agua salada, heces, líquidos inflamables, acres, explosivos y otros líquidos peligrosos. El líquido bombeado no puede sobrepasar la temperatura máxima mencionada en los datos técnicos.
En el caso de uso inadecuado o de deterioros del dispositivo, los lubrificantes utilizados pueden ensuciar el líquido bombeado. Los lubrificantes utilizados son biodegradables y sanitariamente inofensivos.
4. Volumen de suministro
El volumen de suministro de este producto incluye:
Una bomba con cable de conexión, dos conectores, un soporte de bomba, un cable de descenso y un manual de instrucciones.
Compruebe la integridad del suministro. En dependencia de la finalidad de empleo puede ser que se requieran otros accesorios (véase capítulo "Instalación", "Automatización con accesorio especial" y "Pedido de piezas de recambio").
Guarde el embalaje hasta el final del plazo de garantía, si fuera posible. Deseche los materiales del embalaje de acuerdo a las disposiciones de la protección del medio ambiente.
5. Instalación
5.1. Instrucciones generales para la instalación
El dispositivo no debe estar conectado a la red durante la instalación.
La bomba y todo el sistema de conexiones deben ser protegidos de las heladas.
Tenga también en cuenta las ilustraciones que se encuentran en el texto o como anexo al final de este manual de instrucciones. Los números indicados entre paréntesis en las siguientes explicaciones hacen referencia a la figura al final del manual de instrucciones.
Todos los cables de conexión deben estar absolutamente impermeables, ya que tubos con fugas afectan el rendimiento de la bomba y pueden ocasionar daños graves. Si es necesario, utilice material de cierre adecuado para que el montaje se haga hermético.
Evite atornillamientos forzosos ya que pueden causar deterioros.
Asegúrese que al colocar los tubos ningún peso y vibraciones o tensiones actuen sobre la bomba. Igualmente los tubos no deben estar plegados o que tengan contrapendiente.
5.2. Instalación del tubo de presión
El tubo de presión transporta el líquido, que debe ser extraído de la bomba hasta el punto de toma. Para evitar pérdidas de la corriente se recomienda la utilización de un tubo de presión que tenga como mínimo el mismo diámetro como la conexión de la presión (3) de la bomba.
Emplee como tubería de presión una manguera flexible apropiada para esta finalidad, por ejemplo una manguera de desagüe de diseño especial.
En el caso de una instalación fija funcionan tubos rígidos como tubería de presión ideal.
La bomba dispone de una válvula antirretorno integrada que evita que después del funcionamiento el líquido retorne de la tubería de presión a la bomba y protege el equipo contra golpes de presión.
Atornille el conector (10) en la parte superior de la bomba como se muestra en la figura siguiente.
Monte la tubería de presión en la conexión de presión (3) de la bomba.
5.3. Uso como bomba de inmersión
Para bajar o subir la bomba se debe emplear sólo una cuerda de elevación apropiada y en ningún caso la manguera de presión o el cable de conexión.
La bomba se debe bajar al o subir del líquido sólo con una cuerda de elevación apropiada. Emplee una cuerda de acero inoxidable o un material sintético como nailon. Está prohibido emplear cuerdas de materiales susceptibles a la oxidación, erosión, descomposición, etc. debido a influencias climáticas porque existiría el peligro de rotura. La cuerda no sólo debe soportar el peso de la bomba, de la tubería de presión llena de agua y del cable de conexión, sino también resistir las cargas que se producen durante el funcionamiento.
La serie de este modelo está equipado con una cuerda de elevación de alta calidad.
La cuerda de elevación, el cable de conexión (1) y la tubería de presión se deben unir con una cinta adhesiva apropiada o atadores de cable a distancias de aproximadamente 2 metros para que no se enreden durante la bajada o la subida de la bomba.
Baje la bomba con cuidado al líquido a transportar empleando la cuerda de elevación. Garantice que el equipo no choque con o roce en el margen de la cavidad. La bomba se tiene que sumergir completamente en el líquido. La distancia mínima al fondo debe ser de 1 m para evitar la aspiración de lodo, arena, piedras, etc. También puede utilizar la aspiración flotante.
Para asegurar esta posición se recomienda bajar la bomba hasta el fondo del pozo y marcar la profundidad de inmersión medida de esta manera en la cuerda tensada. Realice una segunda marca 1 m más abajo (en dirección a la bomba). Ahora desplace la bomba 1 m hacia arriba y fije el dispositivo en esta posición teniendo en cuenta la segunda marca. Tenga en cuenta que la profundidad de inmersión máxima de la bomba en líquido asciende a 12 m.
5.4. Uso como bomba de superficie
Cada vez que se pone en funcionamiento la bomba, debe ponerse atención a que se coloque de forma segura y firme. El aparato se debe colocar siempre sobre un terreno plano y en posición horizontal.
Someta a la bomba a una inspección visual antes de cada uso. Esto es válido sobre todo para el cable de conexión a la red eléctrica y el enchufe. Preste atención al asiento estable de todos los tornillos y el estado impecable de todas las conexiones. Se prohíbe el uso de una bomba dañada. En caso de daño, el servicio técnico debe revisar la bomba.

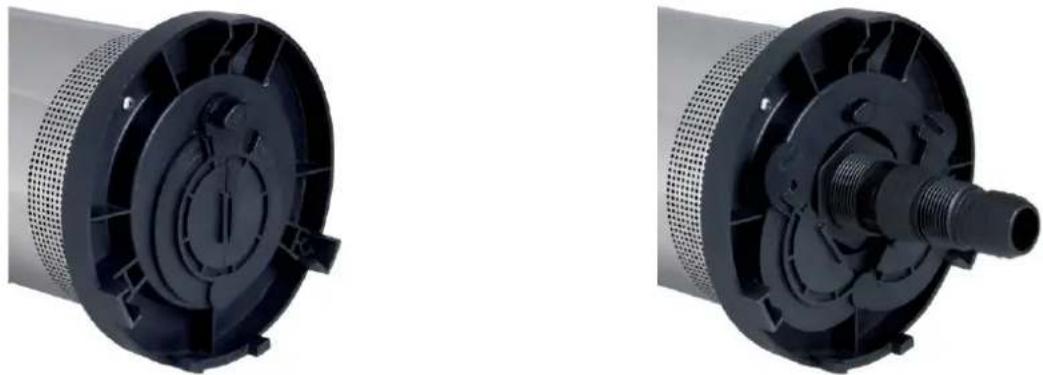

5.5. Instalación de la tubería de aspiración
La entrada de la tubería de aspiración debe disponer de un filtro de aspiración para separar las partículas de suciedad más grandes que se encuentran en el agua, las cuales obturan o incluso pueden dañar la bomba.
La tubería de aspiración transporta el líquido que se debe impulsar hacia la bomba. Emplee como tubería de aspiración una manguera de aspiración flexible y adecuada para este fin, que tenga el mismo diámetro que la conexión de aspiración (6) de la bomba. Para ello, abra la tapa de la parte inferior de la bomba con el tornillo de bloqueo. Coloque la junta adjunta en el conector (9) previsto para la tubería de aspiración y atorníllela en el orificio interior. Ahora puede acortar el conector (9) como desee, pero asegúrese de que la ayuda para atornillar no se corte con ella.
La entrada de la tubería de aspiración debe disponer de un filtro de aspiración o una cesta colectora para separar las partículas de suciedad más grandes que se encuentran en el agua, las cuales obturan o incluso pueden dañar la bomba. Se considera asimismo muy recomendable la instalación de una válvula de retención en la entrada de la tubería de aspiración, que evita el escape de la presión tras la desconexión de la bomba. Se recomienda encarecidamente un juego de aspiración que incluya un flotador esférico (n.º de art. 31017), este flotador debidamente sujeto provoca con su empuje vertical que la entrada de la tubería de aspiración presente una distancia suficiente hacia el fondo para evitar la aspiración de piedras, plantas, hojas, etc.
5.6. Montaje de la bomba en el sistema de soporte
Para algunos usos, por ejemplo, para extraer agua de arroyos o aguas poco profundas, se recomienda instalar la bomba en posición horizontal, de modo que la toma de presión (3) esté alineada horizontalmente (inclinada a 10°). Por esta razón, en el volumen de suministro de este modelo se incluye un sistema de soporte (8) especialmente desarrollado, que debe montarse en la bomba para este tipo de uso e instalación, ya que garantiza la estabilidad y el funcionamiento necesarios (ventilación). Por lo tanto, instálelo como se muestra a continuación. La instalación horizontal solo puede realizarse después del montaje de este sistema de soporte.
5.7. Llenado de la bomba y de la tubería de aspiración
Para la primera puesta en servicio, la carcasa de la bomba debe estar completamente ventilada. Para ello, la carcasa de la bomba debe llenarse completamente de agua a través del tapón de llenado / tornillo de purga según las descripción.
- Es absolutamente necesario utilizar una tubería de aspiración que incluya una válvula antirretorno y purgarla, es decir, llenarla de agua. Después de este procedimiento, conecte la tubería de aspiración a la conexión de aspiración de la bomba.
- Abra el tornillo de llenado / tornillo de purga girándolo hacia la izquierda. Ahora llene de agua la bomba montada en el soporte adjunto hasta que esté completamente llena.
- Cierre el tornillo de llenado / tornillo de purga girándolo hacia la derecha.
- Este procedimiento (llenar la carcasa de la bomba) puede ser necesario varias veces. Compruebe que no haya pérdidas por fuga.
6. Conexión eléctrica
El dispositivo dispone de un cable para la conexión de la red con enchufe. Cable y enchufe sole pueden ser cambiados por personal adecuado para evitar peligros. No carga la bomba por el cable y no lo utilice para sacar el enchufe de la toma de corriente. Proteja el cable y el enchufe de calor, aceite y bordes afilados.
Los valores mencionados en los datos técnicos deben corresponder con la tensión existente. La persona responsable de la instalación tiene que garantizar que la conexión eléctrica tenga la puesta a tierra correspondiente a las normas.
La conexión eléctrica debe estar equipada con un disyuntor diferencial de alta sensibilidad (FI-interruptor): =30 mA (DIN VDE 0100-739).
La sección transversal de los cables de prolongación no debe ser inferior que las mangueras de goma con el marcado H07RN-F (3 x 1,0 mm²) según VDE (Asociación alemana para electrotecnia, electrónica y técnica de información). Las clavijas de red y los acoplamientos tienen que estar protegidos contra salpicaduras de agua.
7. Puesta en marcha
Durante el funcionamiento de la bomba no se debe encontrar ninguna persona en el agua.
La bomba solo puede ser utilizada en el rango de potencia que está indicado en la placa de identificación.
La marcha en seco - puesta en funcionamiento de la bomba sin bombear agua - debe ser evitada, ya que la escasez de agua provoca el calentamiento de la bomba. Esto puede provocar daños considerables en el dispositivo. Además, hay agua muy caliente en el sistema, por lo que existe el riesgo de quemaduras. Si la bomba funciona en caliente, desconéctela de la red y deje que el sistema se enfríe.
Asegúrese, que los enchufes se encuentren en una zona segura de inundaciones.
Está absolutamente prohibido agarrar con las manos la abertura de la bomba cuando el dispositivo está conectado a la red.
Está prohibido poner en marcha la bomba si la conexión de presión o la tubería de presión está cerrada.
Someta la bomba antes de cada uso a una inspección visual. Esto es especialmente cierto para el cable para la conexión de la red y el enchufe. Ponga atención a que los tornillos estén bien apretados y al correcto estado de todas los conexiones. Una bomba perjudicada no debe ser utilizada. En caso de avería la bomba debe ser inspeccionada por personal especializado.
Abra los dispositivos de cierre que posiblemente existen en la tubería de presión, por ejemplo un grifo de agua. Conecte la clavija de red con un enchufe de corriente alterna de 230V. La bomba se pone en marcha de inmediato y dentro de poco tiempo sube el agua.
Para finalizar el funcionamiento desconecte el enchufe.
En la primera puesta en marcha, encienda la protección contra marcha en seco de la bomba tras una desaceleración de 10 segundos aproximadamente. Fomente el uso de la bomba de agua durante un corto plazo de tiempo. Para finalizar el funcionamiento, cierre el consumidor, p. ej. el baño de agua. La bomba se detiene una vez alcanzada la presión máxima en poco tiempo. Volverá a funcionar tan pronto como el usuario la abra y el sistema de la bomba descienda a 1,6 bares.
La bomba está provista de una protección contra marcha en seco integrada, aunque se deba impedir el funcionamiento de la bomba sin que se extraiga el uso de agua, ya que la falta de agua da lugar al calentamiento de la bomba. Las causas más comunes del funcionamiento en seco son la obstrucción de los orificios de aspiración y la falta de líquido bombeado en la carcasa de la bomba (especialmente en el funcionamiento en superficie). Tenga en cuenta que el nivel de agua varía debido a la extracción de agua, en dependencia de las influencias climáticas y del cambio de las estaciones del año o como consecuencia de otras causas. Por esta razón el montaje de controladores automáticos del nivel de agua es aconsejable.
Las bombas eléctricas de la serie T.I.P. SubGarden están equipadas con una protección del motor térmica integrada. En caso de sobrecarga el motor se apagará y se aprenderá después del enfriamiento llevado a cabo. Las posibles causas y su reparación están indicados en la sección „Mantenimiento y asistencia en casos de avería”.
8. Funcionamiento automático / marcha en seco
El sistema de mando electrónico integrado es posible durante el funcionamiento automático de la bomba, de modo que el líquido extraído deje de utilizarse como de los conductos de agua. La bomba se enciende o se apaga mediante la apertura o cierre de los grifos u otros usos.
Tan pronto como se produzca la unión con la red eléctrica, se inicia la bomba tras una desaceleración de 10 segundos y empieza a extraer el agua. Tras el cierre del usuario, y haber alcanzado la presión máxima, apague la bomba. El arranque automático de la bomba se consigue mediante la abertura de un usuario para que la presión descienda a 1,6 bares aprox. en el sistema de tuberías.
A diferencia de la bomba con equipo de presión como el control de agua de ejemplo, el apagado automático de la bomba no se consigue mediante el alcance de una presión de cierre segura, sino mediante la disminución de la cantidad de flujo en cantidad mínima mediante el cierre del usuario. En el sistema de tuberías se encuentra la presión máxima alcanzada en la bomba (aprox. 4,3 bares). El mando electrónico de la bomba se retrasa hasta 30 segundos tras el apagado. Esta técnica reduce la frecuencia de puesta en servicio de la bomba mediante las bajas cantidades de flujo y se contribuye a un buen modo de funcionamiento. En caso de marcha en seco de la bomba, esta función se activa simultáneamente y se dirige a una protección efectiva de daños del aparato que puedan originarse con el uso de la escasez de agua,.
En caso de escasez de agua, la bomba intenta extraer agua en 30 segundos y apagar durante 10 s. A continuación, intenta reiniciar el intento hasta un total de 3 veces. Tras una pausa de aprox. de 30 min se reinician 4 ciclos de inicio. Por lo tanto, aún es posible la extracción de agua, p. ej. debido a las aperturas de aspiración obstruidas o a un nivel del mar bajo, active la bomba en el modo de fallos y no puede volver a iniciarse sin la intervención del usuario. Elimine las causas para la marcha de seco y asegúrese de que el nivel del agua es suficiente para la capacidad de la bomba reglamentaria. Para volver a iniciar la bomba, debe realizar un reinicio en la bomba durante 10 segundos aproximadamente al separar el enchufe de la toma corriente de la red eléctrica. La puesta en funcionamiento se consigue mediante la unión con la red eléctrica.
9. Mantenimiento y asistencia en casos de avería
Antes de los trabajos de mantenimiento la bomba deberá ser desconectada de la red. En caso de no haber desconectado la bomba se correrá peligro entre otros de una puesta en marcha involuntaria.
No somos responsables por daños que resulten de intentos de reparación inadecuados. Daños que resulten de intentos de reparación llevan a la cesación de todas demandas de garantía.
El cumplimiento de las áreas operativas válidas para este dispositivo reduce el peligro de posibles averías y contribuye a alargar la duración de función de su dispositivo. Substancias abrasivas en el líquido bombeado - por ejemplo arena - aceleran el desgaste y reducen el rendimiento. Este dispositivo es libre de mantenimiento si el uso es adecuado.
Si el agua bombeada no está lo suficientemente limpia, puede ser necesario limpiar el filtro de aspiración (5) con un cepillo de acero para eliminar la suciedad acumulada en la superficie exterior del filtro. Para ello debe desconectarse la bomba de la red eléctrica y sacarse del agua.
Si fuera necesario hay que limpiar el filtro de aspiración (4) que se puede quitar de la bomba después de soltar los tornillos correspondientes. Después se puede limpiar el lado interior y el exterior del filtro de aspiración con un cepillo de acero. Enjuague el filtro de aspiración después con agua clara y móntelo de nuevo en la bomba. Sólo un comerciante especializado autorizado y el personal del servicio al cliente están autorizados para limpiar las partes hidráulicas.
Para evitar peligros, toda clase de desmontaje o de substitución de partes solo debe ser efectuado por el fabricante o un servicio autorizado. Agua que se encuentre en la bomba en caso de heladas puede originar daños considerables por congelamiento. En este caso se debe retirar completamente el líquido bombeado de la bomba. Almacene la bomba en un lugar seco y seguro de heladas. En caso de averías, controle si hay un error de manejo u otra razón que no estén causados por un defecto del dispositivo - como por ejemplo apagón. En la siguiente lista están mencionados algunas posibles averías del dispositivo, algunas causas y recomendaciones para su eliminación. Todas las medidas mencionadas deberán ser realizadas cuando la bomba haya sido desconectada de la red. Si usted no puede eliminar la avería, consulte a su electricista. Reparaciones más extensas solo deben ser realizadas por personal autorizado. Por favor tomen en cuenta, que por daños que
resulten de intentos de reparación inadecuados todas demandas de garantía ceserán y que no nos responsabilizamos por los daños que resulten de estos.
| Interrupción | Causas posibles | Eliminación |
| 1. La bomba no bombea ningún líquido, el motor no funciona. | 1. No hay electricidad.2. La protección del motor térmica no se ha conectada.3. El condensador está averiado.4. Rotor bloqueado. | 1. Compruebe con un equipo GS (de seguridad comprobada) si hay tensión (tenga en cuenta las indicaciones de seguridad). Compruebe si la clavija está enchufada correctamente.2. Desconecte la bomba de la red, deje enfriar el sistema, elimine la causa.3. Consulte al servicio técnico.4. Librar el rotor del bloqueo. |
| 2. El motor funciona, pero la bomba no bombea ningún líquido. | 1. Aberturas de aspiración obstruidas.2. Tubo de presión obstruido.3. Dobladuras o perturbaciones similares en las tuberías de conexión.4. Bloqueo o daño de la válvula antirretorno.5. Los agujeros de aspiración no están sumergidos en el líquido a transportar.6. La altura de elevación es superior a la altura de elevación máxima de la bomba contenida en los datos técnicos.7. Información sobre la falta de agua | 1. Eliminar las obstrucciones.2. Eliminar las obstrucciones.3. Elimine las dobladuras o perturbaciones similares en las tuberías de conexión.4. Elimine el bloqueo de la válvula antirretorno o sustitúyala si está dañada.5. Sumerja los agujeros de aspiración en el líquido a transportar.6. Modifique la instalación para que la altura de elevación no sobrepase el valor máximo.7. Purga y recarga de aguaVéase los capítulos 5.7 |
| 3. La bomba queda paralizada después de un corto tiempo de funcionamiento, porque la protección del motor térmica se aprendió. | 1. La conexión eléctrica no corresponde con los datos que están indicados en la placa de identificación.2. Véase los puntos 2.1. a 2.7.3. El líquido es muy espeso.4. Temperatura del líquido muy alta.5. La marcha en seco de la bomba.6. Información sobre la falta de agua | 1. Compruebe con un equipo GS (de seguridad comprobada) la tensión en las líneas del cable de alimentación (tenga en cuenta las indicaciones de seguridad).2. Véase los puntos 2.1. a 2.7.3. La bomba está inadecuada para este líquido. Dado el caso diluya el líquido.4. Ponga atención, a que la temperatura del líquido bombeado no sobrepase el valor autorizado.5. Elimine las causas de la marcha en seco.6. Purga y recarga de aguaVéase los capítulos 5.7 |
| 4. Fallo o funcionamiento irregular respectivamente. | 1. Véase los puntos 2.1. a 2.7.2. Véase párrafo 3.3.3. Véase párrafo 3.4.4. Tensión fuera de la tolerancia.5. Motor defectuoso. | 1. Véase los puntos 2.1. a 2.7.2. Véase párrafo 3.3.3. Véase párrafo 3.4.4. Asegúrese que la tensión corresponda con las indicaciones sobre la placa de identificación.5. Consulte al servicio técnico. |
| 5. La bomba no suministra sufientemente agua. | 1. Véase los puntos 2.1. a 2.5. | 1. Véase los puntos 2.1. a 2.5. |
10. Garantía
Este dispositivo ha sido producido y controlado según los métodos más modernos. El vendedor garantiza material y producción correctos según las normas legales del país en el cual ha sido adquirido el dispositivo. La garantía empieza con el día de la compra a base de las siguientes condiciones:
Defectos y faltas derivadas en el material y de producción serán reparados gratuitamente durante el período de la garantía. Toda clase de reclamación debe formularse inmediatamente tras la constatación.
El derecho de garantía decae en caso de intervenciones por parte del cliente o de terceros. Daños causados por el trato o manejo inadecuado o por mal montaje o almacenamiento, o por conexión o instalación inadecuadas así como por fuerza mayor o por efectos exteriores no están cubiertos por la garantía.
Las piezas consumibles como por ejemplo el rotor y juntas de anillo deslizante están excluidos de la garantía. Todos los componentes son producidos con el máximo cuidado y están diseñados para una larga duración de función. El desgaste sin embargo está sujetado al tipo de uso y a la intensidad del uso de este y a los intervalos de mantenimiento. El cumplimiento de las instrucciones de instalación y mantenimiento en este manual de instrucciones son decisivos para garantizar una larga duración de función de las piezas consumibles.
En caso de reclamación de piezas defectuosas nos reservamos el derecho de sustitución o reparación del dispositivo. Las piezas de repuesto pasarán a nuestra propiedad.
Los derechos a indemnización por daños y perjuicios están excluidos a menos que estos sean producidos por falta deliberada o grave negligencia del fabricante.
En la garantía no se incluyen otros derechos que los mencionados. El derecho de garantía debe ser justificado por el cliente mediante el comprobante de pago. El derecho de garantía es válida en el país en el cual ha sido adquirido el dispositivo.
Indicaciones especiales:
- En caso de que su dispositivo no funcione correctamente, controle primero si existe una falta por manejo erróneo o debido a otra causa que no resulte de un defecto del dispositivo.
- En caso de devolución del dispositivo averiado, por favor adjunte la siguiente documentación – comprobante de pago.
- descripción del defecto (una descripción detallada facilita una rápida reparación).
- Antes que efectue el envío del dispositivo defecto, quite por favor todos los accesorios añadidos que no corresponden con el estado original del dispositivo. A la hora de la devolución el fabricante no asume la responsabilidad en caso de la posible pérdida de estos accesorios añadidos.
11. Pedido de piezas de repuesto
La manera más simple, económica y rápida para pedir piezas de repuesto es por internet. Nuestra página web www.tip-pumpen.de dispone de un mercado virtual extenso de piezas de repuesto que hace posible un pedido mediante de pocos clics. Más allá de esto, publicamos allí informaciones amplias y valiosas recomendaciones de nuestros productos y accesorios, presentamos nuevos dispositivos y actuales tendencias e innovaciones en el ámbito de la técnica de bombeo.
12. Servicio
En caso de averías o derechos de garantía diríjase por favor a su depósito de venta.
En caso necesario, puede pedir por correo electrónico un manual del operador actualizado en pdf a: service@tip-pumpen.de.
Sólo para países de la Unión Europea.
No deseche los equipos eléctricos en la basura doméstica. De acuerdo a la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y la incorporación a la legislación nacional los aparatos eléctricos se tienen que colectar por separado y entregar a un centro de reutilización respetuosa con el medio ambiente. Si tiene preguntas diríjase a la empresa de abastecimiento de su región.
Kedves vásárló,
1 Cable de conexión de la red Asa de transporte
2
3 Conexión de la presión
4 Agujero de envase
H
Piezas de función / Detalles
5 Filtro de aspiración (funcionamiento de la bomba sumergible)
Conexión de la aspiración
6 (funcionamiento de la bomba de superficie)
7 Base de la bomba
8 Soporte
9 Pieza de conexión conexión de aspiración
10 Pieza de conexión conexión de presión
11 Pieza de conexión con ayuda de tornillos
