HASZNÁLATI ÚTMUTATÓ Rapidfire 2.2 PARKSIDE

Akkus váltóbit-csavarozó

Az originál használati utasítás fordítása

GB MT

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

SI

HU Az originál használati utasítás fordítása Oldal

SI Prevod originalnega navodila za uporabo Stran

A 1 2 3 4 5 PARKSIDE® 13 9 8 7 6 12 11 10

B 5 6 11 C 4 PARKSNO 3 2 14

Inhalt

Einleitung......4

Bestimmungsgemäße

Verwendung......4

Akumulátor je nabitý

Akumulátor je nabitý

Svietia 2 LED diódy (červená-žltá):

Általános leírás......137

Szállításiterjedelem 138

Müködésleírás 138

Áttekintés 138

Müszaki adatok....138

Biztonsági tudnivalók ......139

Szimbólumok és ábrák 139

Általános biztonsági tudnivalók elektromos szerszámgépekhez......139

Töltési folyamat ......143

Az akkumulátor feltöltése 144

Az akkumulátor töltésszintjének ellenőrzése....144

Üzembe helyezés 144

Kezelés 144

Be-/kikapcsolás 144

Forgásirány kapcsoló...... 145

Bit kiválasztása a bit cseredobból .. 145

Bit cseréje a bit cseredobban.....145

Bithosszabbítótartóhasználata .... 145

Isztítás és karbantartás......145

Tisztítás....146

Karbantartás 146

Tárolás......146

Ártalmatlanítás/

Környezetvédelem ......146

Pótalkatrészeket....147

HU JÓTÁLLÁSI TÁJÉKOZTATÓ.....149

Az eredeti CE megfelelőségi nyilatkozat fordítása....175

Bevezető

Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított.

A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni.

Örizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot.

Rendeltetés

A készülék csavarok fába, fémbe vagy műanyagba történő be-, illetve kicsavarására készült. Jelen útmutatóban nem nyomatékkal megengedett alkalmazásoktól eltérő minden egyéb használat a gép károsodását okozhatja, és komoly veszélyt jelenthet a kezelő számára. A kezelő vagy a használó felelős a személyekkel vagy azok tulajdonával történt balesetekért vagy károkért. A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adódó károkért. Ez a berendezés nem alkalmas ipari használatra. Ipari alkalmazás esetén megszűnik a garancia.

Általános leírás

Az ábrák az elülső lehajtha- tó oldalon találhatók.

Szállítási terjedelem

Csomagolja ki a készüléket és ellenőrizze teljességét:

• Àkkus váltóbit-csavarozó
• USB-C töltökábel
• 14 Bit, 25 mm
• Bit hosszabbító tartó, 50 mm
• Övtáska
• Használati utasítás

14 Bitek:

Csavarhúzó SL			Nr. 4·5·6
Csillag	PZ		Nr. PZ1·PZ2·PZ3
Csillag	PH		Nr. PH1·PH2·PH3
belső hatlap-fejű csava	T		Nr. T15·T20·T25
Imbusz	H		Nr. H4·H5

A hálózati egység nem része a cso-magnak.

Müködésleírás

A jobbra és balra forgó akkus cserélhető bites csavarozó egy bit-cseredobbal (9 db 25 mm-es bit helyezhető bele), egy hatszögletű befogóhüvellyel és egy LED lámpával rendelkezik. Maximális forgatónyomaték 7 Nm.

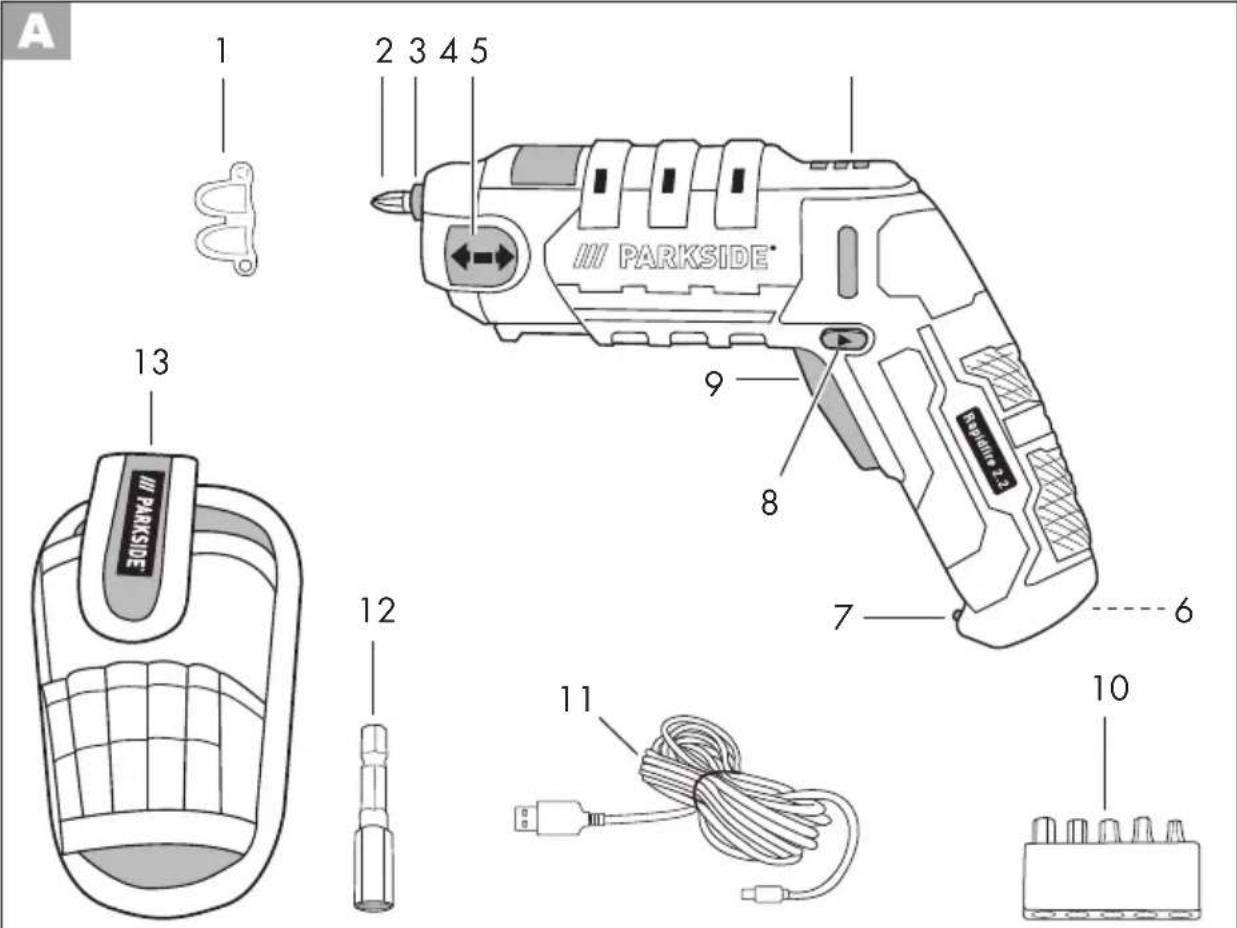

Áttekintés

1 Közlekedésbiztonság

2 Gyorstokmány
3 Befogóhüvely
4 Akkus cserélhető bites csavarozó csúszkája
5 Akkumulátor töltésszintkijelző

6 Töltő aljzat (nem látható)
7 Munkafolyamatot jelző
8 Forgásirány kapcsoló
9 Be-/kikapcsoló gomb LED lámpa
10 5 cserélhető bit tartóval
11 USB-C töltókábel
12 Bit hosszabbító tartó
13 Övtáska

14 Cserélődobhoz

Müszaki adatok

Akkus váltóbit-csavarozó .. Rapidfire 2.2

Motorfeszültség U ....4,0 V== ; 2,0 Ah Üresjárati fordulatszám (n₀) ....200 min⁻¹ Töltőfeszültség U_IN....5 V== Töltőáram ....2,1 A

Tömeg (a berendezés + 9 bit).....0,52 kg Hangnyomásszint

(L_pA) 65,5 dB(A); K=3 dB Hangteljesítményszint

(L_WA) ..... 76,5 dB(A); K= 3 dB Vibráció (ah) ..... 0,502 m/s²; K= 1,5 m/s²

Akkublokk (Li-Ion)

Akkumulátorcellák száma ..... 1

Névleges feszültség.... 4 V=- Kapacitás.... 2,0 Ah

Töltési idő 60 perc *

Hömerseklet ......max 50 °C

Töltés....4 - 40 °C

Üzemeltetés....-20 - 50 °C

Tárolás....0 - 45 °C

* csak az internetes boltban kapható hálózati egységgel.

A megadott lengésemissziós értéket egy szabvány vizsgálati módszerrel mérték és egy elektromos szerszám másikkal való összehasonlításához lehet használni. A megadott lengésemissziós értéket a kitettség bevezető becsléséhez is fel lehet használni.

Figyelmeztetés:

lengésemissziós érték az elektromos szerszám tényleges használata során eltérhet a megadott értéktől, attól függően, hogyan használják az elektromos szerszámot. A kezelő védelme érdekében meg kell határozni azon biztonsági intézkedéseket, amelyek a tényleges használati feltételek melletti kitettség becslésén alapulnak (ennek során az üzemi ciklus valamennyi részét fi gyelembe kell venni, például azokat az időszakokat is, amelyekben az elektromos szerszámot kikapcsolták, és azokat, amelyekben ugyan azt bekapcsolták, de terhelés nélkül fut).

Biztonsági tudnivalók

A készülék használata során fi gyelembe kell venni a biztonsági tudnivalókat.

Szimbólumok és ábrák

Szimbólumok az utasításban:

Veszélyjelek a személyi sérülés vagy anyagi kár elháritására vonatkozó utasításokkal.

Figyelmeztető jelzés áramütés okozta személyi sérülések megelőzésére vonatkozó információval.

Utasító jelzések (felkiáltó jel helyett az utasítás magyarázata áll) az anyagi kár elháritására vonatkozó utasításokkal.

Tájékoztató jelzések, amelyek a szerszámgép optimális kezeléséről informálnak.

A készüléken található képjelek:

Figyelmesen olvassa végig a kezelési utasítást.

Ne dobja a beépített akkumulátorral rendelkező készüléket a háztartási hulladék közé.

Általános biztonsági tudnivalók elektromos szerszámgépekhez

FIGYELMEZTETÉS! Olvassa el az elektromos kéziszerszámhoz tar-tozó összes biztonsági utasítást, tudnivalót, illusztrációt és műszaki adatot. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

A jövőbeni használat érdekében örizzen meg minden biztonsági tudnivalót és útmutatót.

A biztonsági tudnivalókban alkalmazott „elektromos szerszámgép“ fogalom hálózatról működtetett elektromos szerszámgépekre (hálózati kábellel) és akkuval működtetett elektromos szerszámgépekre (hálózati kábel nélkül) vonatkozik.

1) Munkahelyi biztonság

a) Munkaterületét mindig tartsa tisztán és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos szerszámgéppel robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámgépek szikrákat

HU

hoznak létre, melyek meggyújthatják a port vagy a gözöket.

c) Az elektromos szerszámgép használa- ta közben tartsa távol a gyermekeket és az egyéb személyeket. Ha elvonják a fi gyelmét, elveszítheti a szerszám- gép feletti uralmat.

2) Elektromos biztonság

Vigyázat: Így kerülheti el az áramütés miatt bekövetkező baleseteket és sérüléseket:

a) Az elektromos szerszámgép csatlakozó dugójának passzolnia kell a dugaszoló aljzatba. A dugót semmilyen módon sem szabad módosítani. Ne használjon adapterdugókat védőföldelt elektromos szerszámgépekkel együtt. A módosítás nélküli dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Kerülje teste érintkezését a földelt felületekkel, mint pl. csövekkel, fütötestekkel, tűzhelyekkel és hütőszekrényekkel. Megnő az áramütés veszélyének kockázata, ha az Ön teste földelve van.

c) Az elektromos szerszámgépeket esőtöl és nedvességtől távol kell tartani. Nő az áramütés kockázata, ha víz hatol be az elektromos szerszámgépbe.

d) Ne használja a kábelt rendeltetésétől eltérő célokra, az elektromos szerszám-gép hordozásához, felakasztásához vagy a dugó dugaszoló aljzatból történő kihúzásához. Tartsa távol a kábelt hőtől, olajtól, éles peremektől vagy mozgásban lévő készülékelemektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.

e) Ha egy elektromos szerszámgéppel a szabadban akar dolgozni, csak olyan hosszabbító kábelt használjon, amely

külső terekben is alkalmazható. A kültéri használatra alkalmas hosszabbító kábel alkalmazása csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen egy elektromos szerszámgép nedves környezetben történő használata, alkalmazzon egy olyan hibaáramvédő kapcsolót, melynek kioldási árama 30 mA vagy alacsonyabb. Egy hibaáramvédő kapcsoló használata csökkenti az áramütés kockázatát.

3) Személyek biztonsága

Vigyázat: Így kerülheti el a balesete- ket és a sérüléseket:

a) Legyen fi gyelmes, ügyeljen arra, hogy mit csinál és végezze a munkát racionálisan az elektromos szerszámgéppel. Soha ne használjon elektromos szerszámgépet, ha fáradt, illetve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Egy elektromos szerszámgép használata közben egyetlen fi gyelmetlen pillanat is komoly sérülésekhez vezethet.

b) Hordjon személyi védőfelszerelést és mindig egy védőszemüveget. A személyi védőfelszerelés, mint a pormaszk, a csúszásálló biztonsági cipők, a vé-dősisak vagy a hallásvédő viselése, az elektromos szerszámgép mindenkori fajtája és alkalmazása függvényében, csökkenti a sérülések kockázatát.

c) Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy az elektromos szerszámgép ki van kapcsolva, mielőtt áramellátásra és/vagy akkura csatlakoztatja, felemeli vagy hordozza. Balesetekhez vezethet, ha az elektromos szerszámgép hordozása közben a kapcsolón tartja az ujját,

vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra.

d) Az elektromos szerszámgép bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsot. A forgó készülékrészekben lévő szerszám vagy kulcs sérülésekhez vezethet.

e) Kerülje az abnormális testtartást. Gondoskodjon a stabil álló helyzetről és mindenkor tartsa meg egyensúlyát. Így váratlan helyzetekben jobban tudja kontrollálni az elektromos szerszámgépet.

f) Viseljen megfelelő ruházatot. Ne viseljen bö ruházatot vagy ékszereket. Haját, ruházatát és kesztyűit tartsa távol a mozgásban lévő alkotóelemektől. A mozgásban lévő alkotóelemek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor azokat fel kell helyezni és megfelelően használni kell. Porelszívó alkalmazása csökkentheti a por miatti veszélyeztetéseket.

h) Ne gondolja, hogy biztonságban van és ne hagyja fi gyelmen kívül az elektromos kéziszerszámokra vonatkozó biztonsági előírásokat akkor sem, ha többszöri használat után jól ismeri az elektromos kéziszerszám használatát. A fi gyelmetlenség már a másodperc törtrésze alatt is súlyos sérülésekhez vezethet.

4) Az elektromos szerszámgép alkalmazása kezelése

a) Ne terhelje túl a készüléket. Munká-jához használja az annak megfelelő elektromos szerszámgépet. A megfele-lő elektromos szerszámgéppel jobban és biztonságosabban dolgozhat a

megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámgépet, melynek meghibásodott a kapcsolója. A nem be- vagy kikapcsolható elektromos szerszámgép veszélyes és meg kell javíttatni.

c) Húzza ki a hálózati csatlakozódugót a csatlakozóaljizatból és/vagy távolítsa el a levehető akkumulátort, mielött beállításokat végez a készüléken, betétszerszámokat cserél vagy az elektromos kéziszerszámot elteszi. Ez az óvintézkedés megakadályozza az elektromos szerszámgép véletlen beindulását.

d) A használaton kívül lévő elektromos szerszámgépek tárolása gyermekek által el nem érhető helyen történjen. Ne engedje, hogy olyan személyek használják a készüléket, akik azt nem ismerik és jelen utasításokat nem olvasták el. Az elektromos szerszámgépek veszélyesek, ha azokat tapasztalatlan személyek használják.

e) Gondosan ápolja az elektromos kéziszerszámot és a betétszerszámokat. Ellenőrizze, hogy a mozgatható alkotóelemek kifogástalanul működjenek, és ne szoruljanak, illetve hogy ne legyenek eltörve vagy olyan mértékben megsérülve alkotóelemek, hogy az csorbítsa az elektromos szerszámgép működését. A készülék használata előtt a sérült alkotóelemeket javíttassa meg. Számos baleset okát a rosszul karbantartott elektromos szerszámgépek képezik.

f) A vágószerszámokat tartsa élesen és tisztán. A gondosan ápolt, éles vágó-élekkel rendelkező vágószerszámok kevésbé szorulnak be és könnyebben vezethetők.

g) Az elektromos szerszámgépet, a tartozékokat, a behelyezhető szerszámokat stb. alkalmazza jelen utasításoknak

HU

megfelelően. Eközben vegye fi gyelembe a munkafeltételeket és a kivitelezendő tevékenységet. Az elektromos szerszámgépek rendeltetés szerinti alkalmazásoktól eltérő célra történő használata veszélyes szituációkat teremthet.

h) A markolatokat és fogófelületeket tartsa szárazon, tisztán és olaj- illetve zsírmentesen. A csúszós markolatok és fogófelületek nem teszik lehetővé az elektromos kéziszerszám biztonságos használatát és irányítását váratlan helyzetekben.

5) Akkus készülékek gondos kezelése és használata

a) Az akkukat csak a gyártó által javasolt akkutöltökben töltse fel. Meghatározott fajtájú akkukhoz készült akkutöltő eltérő fajtájú akkukkal történő használata esetén tűzveszély áll fenn.

b) Az elektromos szerszámgépekben mindig csak az azokkal történő használat céljára rendeltetett akkukat használja. Az eltérő akkuk használata sérüléseket okozhat és túzveszélyt rejt magában.

c) A használaton kívüli akkut tartsa távol gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb olyan apró fémtárgyaktól, melyek az érintkezők áthidalását okozhatják. Az akku érintkezői között fellépő rövidzárlat égési sérüléseket okozhat és tűzveszélyes.

d) Hibás alkalmazás esetén folyadék juthat ki az akkuból. Kerülje az azzal való érintkezést. Véletlen érintkezés esetén vízzel alaposan le kell öblíteni. Ha a folyadék szembe kerül, kérje orvos segítségét is. A kifolyt akkufo- lyadék irritálhatja a bőrt vagy égési sérüléseket okozhat.

e) Ne használjon sérült vagy átalakított akkumulátort. A sérült vagy átalakított akkumulátorok előre nem látható módon viselkedhetnek, és tüzet, robbanást vagy személyi sérülést okozhatnak.

f) Ne tegyen ki akkumulátort tüznek vagy magas hömérsékletnek. Tüz vagy 130 °C feletti hömérséklet robbanást okozhat.

g) Kövesse a töltésre vonatkozó utasításokat és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot a használati útmutatóban megadott hőmérsékleti tartományon kívül. A helyte- len vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkre teheti az akkumulátort és növeli a tűzveszélyt.

6) Vevöszolgálat

a) Elektromos szerszámgépe javíttatásához csak szakképzett szakszemélyzetet és csak eredeti pótalkatrészeket vegyen igénybe. Ezzel biztosított, hogy az elektromos szerszámgép biztonságos marad.

b) Soha ne végezzen karbantartást sérült akkumulátorokon. Az akkumulátorok valamennyi karbantartását csak a gyártó vagy hivatalos vevőszolgálatok végezhetik.

7) További biztonsági utasítások

a) Az elektromos kéziszerszámot csak a szigetelt markoló felületénél fogja meg, ha olyan munkát végez, ahol a csavar rejtett kábelekbe ütközhet. A feszültség alatt álló kábellel való érintkezés a készülék fém részeit is feszültség alá helyezheti és áramütést okozhat.

b) Csak beltéri használatra.

c) Semmiképpen nem szabad kinyitni a készülékházat.
d) A lítium-ion akkumulátorokat csak a használati útmutatóban megadott környezeti hőmérséklet-tartományban szabad tölteni. Túl alacsony (pl. 0 °C alatti) vagy túl magas (pl. 45 °C feletti) hőmérsékleten történő töltés súlyos biztonsági problémákat okozhat az elemben.

8) Speciális biztonsági utasítások akkumulátorral működő berendezésekhez

a) Az elektromos áramütés elkerülése érdekében tisztítás előtt húzza ki a hálózati csatlakozó-aljzatból a töltőkészülék hálózati csatlakozódugóját

b) Ne tegye ki az akkut hosszabb ideig erős napsugárzásnak és ne tegye őket fűtőtestekre. A hö károsítja az akkut és robbanásveszély áll fenn.

c) A felmelegedett akkut töltés előtt hagyja lehülni.

d) Ne nyissa fel az akkut és kerülje az akku mechanikus sérülését. Fennáll a rövidzárlat veszélye és a légutakat izgató gözök juthatnak ki. Gondoskodjon friss levegöröl és panaszok esetén kérje orvos segítségét is. Érintkezés esetén öblítse le vízzel vagy neutralizátorral és keressen fel egy orvost, amenynyiben a szemébe stb. került volna.

9) Maradék rizikó

Akkor is, ha Ön az elektromos szerszámát az előírásoknak megfelelően használja, mindig fennáll egy bizonyos maradék rizikó. A következő veszélyek léphetnek fel az elektromos szerszám felépítésével és kivitelezésével kapcsolatban:

a) vágási sérülések

b) halláskárosodás, amennyiben nem viselne megfelelő fülvédöt.
c) egészségkárosodás, amely a kéz és a kar rezgéséből következik, amenniyben a berendezést hosszabb időn keresztül használná vagy azt nem az előírásoknak megfelelően vezetné vagy karbantartaná.

Figyelem! A jelen elektromos szerszám üzem közben elektromágneses mezőt gerjeszt. Ez a mező bizonyos körülmények között aktiv vagy paszszív módon orvosi implantatumokat befolyásolhat. Annak érdekében, hogy a komoly vagy halálos sérülések veszélyét csökkentsék, az orvosi implantátumokat viselő személyeknek ajánljuk, konzultáljanak orvosukkal és az orvosi implantátum gyártójával, mielőtt használnák a gépet.

Töltési folyamat

Ne tegye ki az akkumulátort olyan extrém körülményeknek, mint höség vagy ütés. Sé- rülésveszély áll fenn a kilépő elektrolitoldat miatt! Érintkezés esetén öblítse le vízzel vagy neutralizátorral és keressen fel egy orvost, amennyiben a szemébe stb. került volna.

Csak száraz helyiségben töltse fel az akkut.

Az akku külső felületének tisztának és száraznak kell lennie, mielött csatlakoztatná a töltöre. Fennáll az áramütés okozta sérülésveszély.

HU

A készüléket csak a nálunk kapható töltővel szabad tölteni, amelynek rendelési száma 80001043 EU esetén, ill. 80001044 Egyesült Királyság esetén.

• A készülék kizárólag a rajta lévő jelzésnek megfelelő SELV (Safety Extra Low Voltage, biztonsági feszültség) feszültséggel üzemeltethető.
  • Töltse fel az akkut az első használat előtt.
• Minden esetben vegye fi gyelembe a mindenkor érvényes biztonsági utasításokat, valamint a környezetvédelemre vonatkozó előírásokat és utasításokat.
• Az olyan meghibásodások, amelyek a szakszerűtlen használatból erednek, nem esnek a garancia hatáskörébe.

B

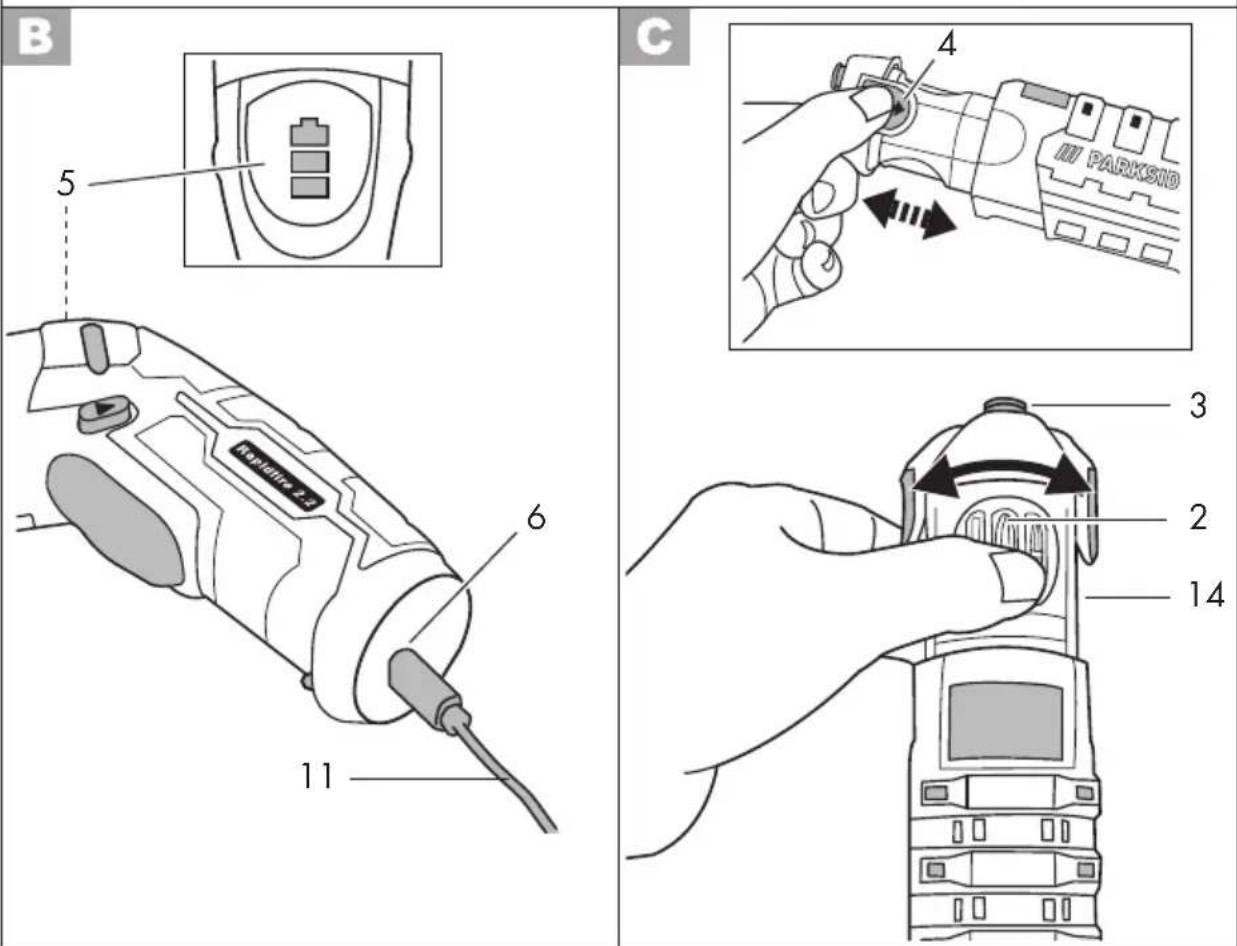

Az akkumulátor feltöltése

1. Csatlakoztassa az USB-C töltókábel (11) egy hálózati egységhez.
2. Csatlakoztassa az USB-C töltőkábel a készülék töltőaljzatához (6).
3. Csatlakoztassa a hálózati egységet egy csatlakozóaljzathoz.
4. Feltöltést követően válassza le a hálózati egységet a hálózatról.

Világít a töltésszint-kijelző (5):

1 LED világít (piros):

töltés kezdete

2 LED világít (piros-sárga):

az akkumulátor kb. félig van feltöltve

3 LED világít (piros-sárga-zöld):

az akkumulátor teljesen fel van töltve

1 LED villog (sárga):

Az akkumulátor túlmelegedett

A

Az akkumulátor töltésszintjének ellenőrzése

A töltésszintkijelző (5) jelzi az akkumulátor feltöltésének állapotát.

Az akkumulátor töltöttségi szintjét a megfelelő LED-lámpa világítása jelzi. A kijelző aktiválásához nyomja meg a be-/kikapcsoló gombot (9).

3 LED világít (piros, narancs és zöld):

Akkumulátor fel van töltve

2 LED világít (piros és narancssárga):

Akkumulátor részben fel van töltve

1 LED világít (piros):

alacsony töltöttségi szint

az akkumulátor töltése szükséges.

(A töltöttségi szint 10% alatt van)

A

Üzembe helyezés

(11) A müvelet előtt kell a közlekedés Távolítsa el a közlekedésbiztonság (1).

Zárja be a közlekedési zár (1) és a közlekedés védelem eltávolítása az átviteli engedélyes (3).

Kezelés

A

Be-/kikapcsolás

A készülék indításához nyomja meg a be-/kikapcsoló gombot (9). A kikapcsoláshoz engedje el a Be-/kikapcsoló gombot.

Ha a forgásirány kapcsolót (8) középállásba helyezi, akkor a készülék biztosítva van bekapcsolás ellen.

Aktivált kapcsolózár esetén a LED-lámpa továbbra is használ ható. Ehhez nyomja meg a be-/kikapcsoló gombot.

Forgásirány kapcsoló

1. Adott esetben várja meg, amíg a készülék teljesen leáll.
2. Ha hátulról nézünk a készülékre:
   Jobbmenet: Nyomja a forgásirány-kapcsolót (8) jobbra.
   Balmenet: Nyomja a forgásirány-kapcsolót (8) balra.

Ha a forgásirány kapcsolót (8) középállásba helyezi, akkor a készülék biztosítva van bekapcsolás ellen.

A forgásirány váltás kizárólag üzemen kívüli készüléken végezhető!

Bit kiválasztása a bit cseredobból

1. Tolja ◀◀◀▶ előre az akkus cserélhető bites csavarozó csúszkáját (4).
2. Forgassa a cseredobot jobbra vagy balra addig, amíg a kívánt bit felülre nem kerül és egy vonalban van a befogóhüvellyel (3). A bit-cseredob érezhetően bekattan.
3. Tolja ♦ hátra az akkus cserélhető bites csavarozó csúszkáját (4).

Az akkus cserélhető bites csavarozó csúszkáját kizárólag oldalt fogja meg.

Vigyázat, becsípődés veszély!

A kiválasztott bit automatikusan rögzül a befogóhüvelyben (3).

Bit cseréje a bit cseredobban

A bit eltávolításához, egyszerűen húzza ki a bitet a befogóhüvelyből (3).

Helyezzen egy megfelelő hatszögletű fúrószárat a befogóhüvelybe (3). A hatszögletű befogóhüvely miatt lehetséges, hogy a fúrószárat egy kicsit el kell forgatni. Csúsztassa a fúrószárat a befogóhüvelybe (3). A járat és a mágneses tartó révén a fúrószár erősen rögzítve van.

Bit hosszabbító tartó használata

Vegye ki a befogott bitet (2) a befogóhüvelyböl (3).

Helyezze a bit hosszabbító tartót (12) a befogóhüvelybe (3). A hatszögletű befogóhüvely miatt lehetséges, hogy a bit hosszabbító tartót kissé el kell forgatni. A bit hosszabbító tartót (12) teljesen tolja be a befogóhüvelybe (3). A járat és a mágneses tartó révén a bit hosszabbító tartó (12) szorosan rögzítve van.

A bit hosszabbító tartó (12) eltávolításához, egyszerűen húzza ki a bit hosszabbító tartót a befogóhüvelyből (3).

Isztítás és karbantartás

Az olyan javítási és karbantartási munkálatokat, amelyeket nem írnak le a jelen útmutatóban, a szervízközpontunkkal kell elvégeztetni.

Csak eredeti alkatrészeket használjon. Sérülésveszély!

Rendszeresen végezze el a következő tisztító és karbantartási munkálatokat. Ezzel biztosítja a hosszú és megbízható használatot.

Tisztítás

A berendezést nem szabad sem vízzel lespriccelni, sem vízbe mártani. Áramütés veszélye áll fenn!

- Tartsa tisztán a légréseket, a motorházat és a berendezés markolatait. Ehhez használjon egy száraz törlőkendőt vagy egy kefét.

Ne használjon tisztítószert ill. higítót. Azzal a berendezést visszavonhatatlanul megrongálhatja.

Karbantartás

A berendezés nem igényel karbantar-tást.

Tárolás

• A készüléket nem szabad nedves környezetben vagy maró gázokat tartalmazó helyen tárolni. A készüléket száraz helyen és gyermekektől elzárva kell tárolni.
• Tartsa tisztán a készülék felületét és csak száraz törlőkendővel törölje le.
• A készüléket nem szabad szétszerelni. Ha a készülékben kár keletkezett, forduljon a szállítóhoz vagy a gyártóhoz.
• Az akkumulátort csak részben feltöltött állapotban tárolja. A töltésszint hosszabb tárolás folyamán 40-60% kell legyen.
• Tárolja a készüléket 0 °C és 45 °C között. A tárolás során kerülje a túlzott hideget vagy meleget, hogy az akkumulátor ne veszítsen a teljesítményéből.
• Hosszabb tárolási fázis során kb. 3 havonta ellenőrizze az akku töltésszintjét és szükség esetén töltse azt fel újra.

Ártalmatlanítás/ Környezetvédelem

Vegye ki az akkumulátort a készülékböl (lásd Akkumulátor-kiszerelési útmutató) és juttassa el a készüléket, az akkumulátort, a tartozékokat és a csomagolást környezetbarát újrahasznosításra.

Az elektromos készülékek nem tartoznak a háztartási hulladékba.

Ne dobja az akkumulátort a háztartási hulladékba, tűzbe (robbanásveszély) vagy vízbe. A sérült akkumulátorok kárt tehetnek a környezetben és károsak lehetnek az egészségre, ha mérgező gözök és folyadékok szivárognak ki belölük.

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv: Az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon újra kell hasznosítani. A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelkezésére:

- visszaadás egy értékesítő helyen: a legalább 800 négyzetméter összterületű élelmiszer-forgalmazó boltok, akik naptári évben többször vagy állandó jelleggel kínálnak és bocsátanak forgalomba elektromos és elektronikus berendezéseket, kötelesek a régi elektromos és elektronikus berendezéseket térítésmentesen visszavenni. Új elektromos vagy elektronikus eszköz végfelhasználó részére történő átadásakor köteles térítésmentesen átvenni az értékesítési helyen, ill. annak közvetlen közelében a végfelhasználó régi, azonos típusú készülékét, amely lényegében az új készülékkel azonos funkciókat lát-

ja el, valamint elektromos vagy elektronikus eszköz vásárlása nélkül a végfelhasználó kérésére készüléktípusonként legfeljebb három olyan régi készüléket, amely bármely külső méretben nem haladja meg a 25 centimétert a kiske-reskedelmi üzletben, ill. annak közvetlen közelében.

• leadás hivatalos gyűjtőhelyen: Adja le a készüléket egy hulladékkezelő gyűjtőhelyen. A felhasznált műanyag és fém alkatrészek külön válogathatók és újrahasznosíthatók. Ezzel kapcsolatban érdeklődjön szervizközpontunkban.
• visszaküldés a gyártónak/forgalma- zónak: Meghibásodott beküldött készüléke ártalmatlanítását ingyen elvégezzük. Ezzel kapcsolatban érdeklődjön szerviz- központunkban.

Ez nem érinti a hulladékká vált készülékek tartozékait és elektromos alkatrészek nélküli segédeszközeit.

Ártalmatlanítsa az akkumulátorokat a helyi előírásoknak megfelelően. A meghibásodott vagy elhasználódott akkumulátorokat a 2006/66/EK irányelv szerint újra kell hasznosítani. Az akkumulátorokat egy használt-akkumulátor gyűjtőhelyen adhatja le, ahol azok környezetbarát újrahasznosításra kerülnek. Érdeklődjön a helyi hulladékkezelő szolgáltatónál vagy szervizközpontunkban.

Ártalmatlanítsa az akkumulátorokat le- merült állapotban. Az javasoljuk, hogy takarja le a pólusokat ragasztószalaggal a rövidzárlat ellen. Ne nyissa fel az akku- mulátort.

Akkumulátor-kiszerelési útmutató

Csavarozza ki a készülékházon lévő összes kereszthornyú csavart egy megfelelő csavar-húzóval. Távolítsa el a csavarokat és nyissa fel a készülékházat. Vágja át egy csípőfogóval először a negatív póluson lévő huzalt (fekete), majd a pozitív pólu-son lévő huzalt (piros). Vegye ki az akkumulátort és ártalmatlanítsa a helyi előírásoknak me-gfelelően.

Pótalkatrészeket

Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop

Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi úrlapot. További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 149. oldalon).

5 cserélhető bit tartóval...... 91103180
Övtáska 91103181
Bit hosszabbító tartó 91103182
hálózati csatlakozódugó (5V; 2,1 A)
+ USB-C töltökábel EU ...... 80001043
hálózati csatlakozódugó (5V; 2,1 A)
+ USB-C töltökábel UK......80001044

HU

HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Akkus váltóbit-csavarozó	Gyártási szám:IAN 390412_2201
A termék típusa:Rapidfire 2.2
A gyártó cégneve, címe, e-mail címe:Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermanyE-Mail: [e-mail]	Szerviz neve, címe, telefonszáma:Szerviz MagyarországTel.: 0680 021 225E-Mail: [e-mail]+T Környezetvédelmi és Szolgáltató Kft.Dunapart also 1382318 SzigetszentmártonTel.: 0624 456 672
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 1 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, ki-cserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visz-szakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől

számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelös. A jótállási igény érvényesíthetőségének határideje a termék, vagy födarabjának kicserélése esetén a csere napján újraindul.

1. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

2. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésból, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

3. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:

Javításra átvétel időpontja: A hiba javításának módja:

A fogyasztó részére történő visszaadás időpontja:

A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

Kazalo

Predgovor......151

HU Az eredeti CE megfelelőségi nyilatkozat fordítása
Ezennel igazoljuk, hogy a Akkus váltóbit-csavarozó Rapidfire 2.2 Sorozatszám 000001 - 370000a gyártási évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk:
EN 62841-1:2015 • EN 62841-2-2:2014 • IEC 62133-2:2017 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021 IEC 62471:2006 • EN IEC 63000:2018
Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 01.07.2022	Christian Frank Dokumentációs megbízott

* A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló irányely előírásaival

Információk állása · Stanje informacij: 06/2022
