Bevezető

Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőképessége biztosított.

A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással. A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni.

Örizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot.

Rendeltetés

A készülék csavarok be-, illetve kicsavarására, valamint fa, fém vagy műanyag fúrására készült. Jelen útmutatóban nem nyomatékkal megengedett alkalmazások-tól eltérő minden egyéb használat a gép károsodását okozhatja, és komoly veszélyt jelenthet a kezelő számára.

A kezelő vagy a használó felelős a személyekkel vagy azok tulajdonával történt balesetekért vagy károkért. A gyártó nem felel a rendeltetésellenes használatból vagy a hibás kezelésből adódó károkért. Ez a berendezés nem alkalmas ipari használatra. Ipari alkalmazás esetén megszűnik a garancia.

A készülék a Parkside X 12 V TEAM sorozat része és a Parkside X 12 V TEAM sorozat akkumulátoraival üzemeltethető. Az akkumulátorokat csak a Parkside X 12 V TEAM sorozat töltőivel szabad tölteni.

Általános leírás

Az ábrák az elülső lehajtha- tó oldalon találhatók.

Szállítási terjedelem

Csomagolja ki a készüléket és ellenőrizze teljességét:

• Akkus fúró-csavarozó
• Tároló koffer
• 8 csavarozó bit, hossz 50 mm:
  Kereszthorony: PHO, PH1, PH2, PZO, PZ1, PZ2
  Horony: SL5, SL6
• 8 fúrófej: 1,5 mm, 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm
• Bittartó, hossz 60 mm
• Használati utasítás

Az akkumulátort és a töltöt nem tartalmazza.

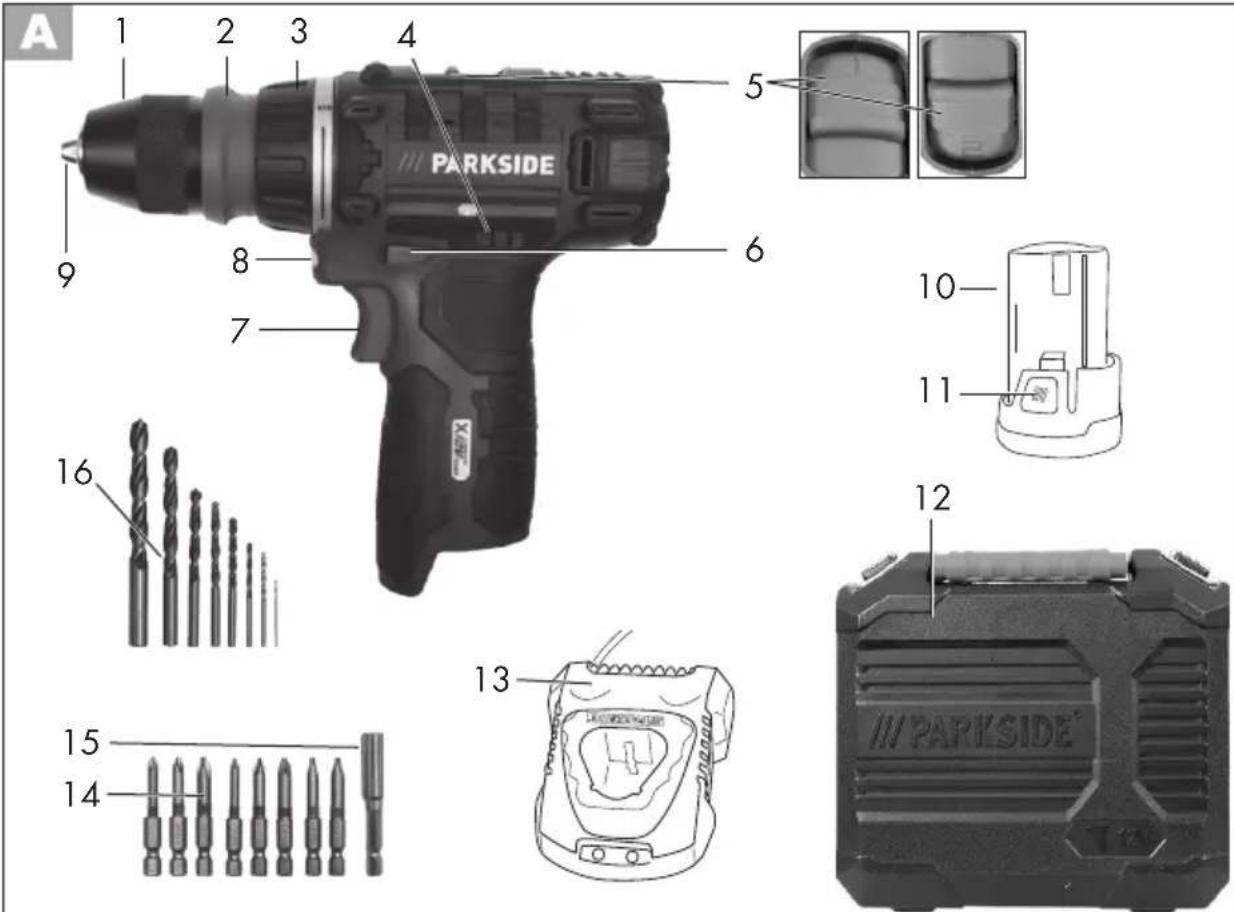

Áttekintés

1 Gyorstokmány

2 Tokmánygyűrű
3 Forgatónyomaték beállító gyűrű
4 Akkumulátor töltésszintkijelző
5 Sebességfokozat kapcsoló
6 Forgásirány kapcsoló
7 Be-/kikapcsoló gomb
8 Munkafolyamatot jelző LED lámpa

9 Tokmány nyílása

10 Akkumulátor
11 Akkumulátor kireteszelő gomb
12 Tároló koffer
13 Töltő
14 Bit
15 Bittartó
16 Fúrófej

17 Befogóhüvely

18 Mágneses bittartó

Müködésleírás

Az akkumulátoros kétsebességes fúró-csavarozó készülék 19+1 fokozatú nyomaték-szabályozással, jobbra/balra forgási irány lehetőséggel, egy levehető gyorstokmánnyal, egy hatszögletű befogóhüvellyel és egy, a munkafolyamatot jelző LED lámpával rendelkezik.

Müszaki adatok

Akkus fúró-csavarozó..PBSA 12 E4

Motorfeszültség U .... 12 V=Üresjárati fordulatszám n _0

1. sebesség....0-350 min ^-1
2. sebesség....0-1300 min ^-1

Maximális forgatónyomaték .....28 Nm Tokmánykapacitás ∅..... 0,8 -10 mm Súly.....ca. 0,8 kg

Súly (csak tartozékok)....ca. 0,9 kg Furatátmérő fához....max. 25 mm Furatátmérő acélhoz....max. 10 mm

Hangnyomásszint (L_pA) .....70,1 dB(A); K_pA = 5 dB

Hangteljesítményszint (L_WA) ...... 81,1 dB(A); K_WA = 5 dB

Vibráció (a _1 )...... Fém fúrása .... < 2,5 m/s ^2

Csavarok .... < 2,5 m/s ^2 K = 1,5 m/s ^2

Hömérséklet ......max. 50 °C

Töltés....4 - 40 °C

Üzemeltetés....-20 - 50 °C

Tárolás....0 - 45 °C

A megadott lengésemissziós értéket egy szabvány vizsgálati módszerrel mérték és egy elektromos szerszám másikkal való ösz-szehasonlításához lehet használni.

A megadott lengésemissziós értéket a kitettség bevezető becsléséhez is fel lehet használni.

Figyelmeztetés:

lengésemissziós érték az elektromos szerszám tényleges használata során eltérhet a megadott értéktől, attól függően, hogyan használják az elektromos szerszámot.

Próbálja a rezgésterhelést a lehető legalacsonyabb szinten tartani. A rezgésterhelés csökkentésére tett intézkedések például a munkaidő korlátozása. Ebben az esetben a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül fut).

Töltési idő

A készülék a Parkside X 12 V TEAM sorozat része és a Parkside X 12 V TEAM sorozat akkumulátoraival üzemeltethető. A Parkside X 12 V TEAM sorozat akkumulátorait csak a Parkside X 12 V TEAM sorozat töltőivel szabad tölteni.

Javasoljuk, hogy ezt a készüléket kizárólag az alábbi akkumulátorokkal üzemeltesse: PAPK 12 A3, PAPK 12 B3, PAPK 12 D1. Javasoljuk, hogy ezeket az akkumulátorokat az alábbi töltőkkel töltse: PLGK 12 A2, PLGK 12 B2.

Figyelem! A kompatibilis akkumulátorok aktuális listája az alábbi oldalon található: www.lidl.de/akku

Töltési idő (perc)	PAPK 12 A1 PAPK 12 A3	PAPK 12 A2	PAPK 12 B1 PAPK 12 B2 PAPK 12 B3	PAPK 12 D1
PLGK 12 A1 60	60 120 150
PLGK 12 A2 60	60 120 150
PLGK 12 B2 30	45 60 80
PDSLG 12 A1	60 45 60 80

Biztonsági tudnivalók

A készülék használata során figyelembe kell venni a biztonsági tudnivalókat.

Szimbólumok és ábrák

A készüléken található képjelek:

Figyelmesen olvassa végig a kezelési utasítást.

Ez a készülék a Parkside X 12 V TEAM sorozat része

Az elektromos készülékek nem tartoznak a háztartási hulladékok közé

Szimbólumok a fúrófej készleten:

Használjon egyéni védőeszközt. Viseljen szemvédőt!

Viseljen hallásvédőt!

Viseljen porvédő maszkot!

Szimbólumok az utasításban:

Veszélyjelek a személyi sérülés vagy anyagi kár elháritására vonatkozó utasításokkal.

Figyelmeztető jelzés áramütés okozta személyi sérülések megelőzésére vonatkozó információval.

Utasító jelzések az anyagi kár elhá- rítására vonatkozó utasításokkal.

Tájékoztató jelzések, amelyek a szerszámgép optimális kezeléséről informálnak.

Általános biztonsági tudnivalók elektromos szerszámgépekhez

FIGYELMEZTETÉS! Olvassa el az elektromos kéziszerszámhoz tartozó összes biztonsági utasítást, tudnivalót, illusztrációt és müszaki adatot. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

A jövőbeni használat érdekében örizzen meg minden biztonsági tudnivalót és útmutatót.

A biztonsági tudnivalókban alkalmazott „elektromos szerszámgép“ fogalom hálózatról működtetett elektromos szerszámgépekre (hálózati kábellel) és akkuval működtetett elektromos szerszámgépekre (hálózati kábel nélkül) vonatkozik.

1) Munkahelyi biztonság

a) Munkaterületét mindig tartsa tisztán és jól megvilágítva. A rendetlenség vagy a megvilágítatlan munkaterületek bal- esetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámgéppel robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámgépek szikrákat hoznak létre, melyek meggyújthatják a port vagy a gözöket.
c) Az elektromos szerszámgép használata közben tartsa távol a gyermekeket és az egyéb személyeket. Ha elvonják a figyelmét, elveszítheti a szerszámgép feletti uralmat.

2) Elektromos biztonság

a) Az elektromos szerszámgép csatlakozó dugójának passzolnia kell a dugaszoló aljzatba. A dugót semmilyen módon sem szabad módosítani. Ne használjon adapterdugókat védőföldelt elektromos szerszámgépekkel együtt. A módosítás nélküli dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
b) Kerülje teste érintkezését a földelt felületekkel, mint pl. csövekkel, fütötestekkel, tűzhelyekkel és hütőszekrényekkel. Megnő az áramütés veszélyének kockázata, ha az Ön teste földelve van.
c) Az elektromos szerszámgépeket esőtöl és nedvességtől távol kell tartani. Nő az áramütés kockázata, ha víz hatol be az elektromos szerszámgépbe.
d) Ne használja a kábelt rendeltetésétől eltérő célokra, az elektromos szerszám-gép hordozásához, felakasztásához vagy a dugó dugaszoló aljzatból történő kihúzásához. Tartsa távol a kábelt

hőtöl, olajtól, éles peremektől vagy mozgásban lévő készülékelemektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.

e) Ha egy elektromos szerszámgéppel a szabadban akar dolgozni, csak olyan hosszabbító kábelt használjon, amely külső terekben is alkalmazható. A kültéri használatra alkalmas hosszabbító kábel alkalmazása csökkenti az áramütés kockázatát.

f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, használjon RCD (Residual Current Device). Használjon 30 mA-es vagy kisebb kioldási RCD (Residual Current Device). Az RCD (Residual Current Device) csökkenti az áramütés veszélyének kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, hogy mit csinál és végezze a munkát racionálisan az elektromos szerszámgéppel. Soha ne használjon elektromos szerszámgépet, ha fáradt, illetve kábítószerek, alkohol vagy gyógyszerek hatása alatt áll. Egy elektromos szerszámgép használata közben egyetlen figyelmetlen pillanat is komoly sérülésekhez vezethet.

b) Hordjon személyi védőfelszerelést és mindig egy védőszemüveget. A személyi védőfelszerelés, mint a pormaszk, a csúszásálló biztonsági cipők, a védősisak vagy a hallásvédő viselése, az elektromos szerszámgép mindenkori fajtája és alkalmazása függvényében, csökkenti a sérülések kockázatát.

c) Kerülje a véletlen üzembe helyezést. Győződjön meg arról, hogy az elektromos szerszámgép ki van kapcsolva, mielőtt áramellátásra és/vagy akkura

csatlakoztatja, felemeli vagy hordozza. Balesetekhez vezethet, ha az elektromos szerszámgép hordozása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra.

d) Az elektromos szerszámgép bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsot. A forgó készülékrészekben lévő szerszám vagy kulcs sérülésekhez vezethet.

e) Kerülje az abnormális testtartást. Gondoskodjon a stabil álló helyzetről és mindenkor tartsa meg egyensúlyát. Így váratlan helyzetekben jobban tudja kontrollálni az elektromos szerszámgépet.

f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűit tartsa távol a mozgásban lévő alkotóelemektől. A mozgásban lévő alkotóelemek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor azokat fel kell helyezni és megfelelően használni kell. Porelszívó alkalmazása csökkentheti a por miatti veszélyeztetéseket.

h) Ne gondolja, hogy biztonságban van és ne hagyja figyelmen kívül az elektromos kéziszerszámokra vonatkozó biztonsági előírásokat akkor sem, ha többszöri használat után jól ismeri az elektromos kéziszerszám használatát. A figyelmetlenség már a másodperc törtrésze alatt is súlyos sérülésekhez vezethet.

4) Az elektromos szerszámgép alkalmazása kezelése

a) Ne terhelje túl a készüléket. Munkájához használja az annak megfelelő elektromos szerszámgépet. A megfelelő elektromos szerszámgéppel jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámgépet, melynek meghibásodott a kapcsolója. A nem be- vagy kikapcsol-ható elektromos szerszámgép veszélyes és meg kell javíttatni.

c) Húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból és/vagy távolítsa el a levehető akkumulátort, mielőtt beállításokat végez a készüléken, betétszerszámokat cserél vagy az elektromos kéziszerszámot elteszi. Ez az óvintézkedés megakadályozza az elektromos szerszámgép véletlen beindulását.

d) A használaton kívül lévő elektromos szerszámgépek tárolása gyermekek által el nem érhető helyen történjen. Ne engedje, hogy olyan személyek használják a készüléket, akik azt nem ismerik és jelen utasításokat nem olvas-ták el. Az elektromos szerszámgépek veszélyesek, ha azokat tapasztalatlan személyek használják.

e) Gondosan ápolja az elektromos kéziszerszámot és a betétszerszámokat. Ellenőrizze, hogy a mozgatható alkotóelemek kifogástalanul működjenek, és ne szoruljanak, illetve hogy ne legyenek eltörve vagy olyan mértékben megsérülve alkotóelemek, hogy az csorbítsa az elektromos szerszámgép működését. A készülék használata előtt a sérült alkotóelemeket javíttassa meg. Számos baleset okát a rosszul karban-tartott elektromos szerszámgépek képezik.

f) A vágószerszámokat tartsa élesen és tisztán. A gondosan épolt, éles vágó-élekkel rendelkező vágószerszámok kevésbé szorulnak be és könnyebben vezethetők.

g) Az elektromos szerszámgépet, a tartozékokat, a behelyezhető szerszámokat stb. alkalmazza jelen utasításoknak megfelelően. Eközben vegye figyelembe a munkafeltételeket és a kivitelezendő tevékenységet. Az elektromos szerszámgépek rendeltetés szerinti alkalmazásoktól eltérő célra történő használata veszélyes szituációkat teremthet.

h) A markolatokat és fogófelületeket tartsa szárazon, tisztán és olaj- illetve zsírmentesen. A csúszós markolatok és fogófelületek nem teszik lehetővé az elektromos kéziszerszám biztonságos használatát és irányítását váratlan helyzetekben.

5) Akkus készülékek gondos kezelése és használata

a) Az akkukat csak a gyártó által javasolt akkutöltökben töltse fel. Meghatározott fajtájú akkukhoz készült akkutöltő eltérő fajtájú akkukkal történő használata esetén tűzveszély áll fenn.

b) Az elektromos szerszámgépekben mindig csak az azokkal történő használat céljára rendeltetett akkukat használja. Az eltérő akkuk használata sérüléseket okozhat és tűzveszélyt rejt magában.

c) A használaton kívüli akkut tartsa távol gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb olyan apró fémtárgyaktól, melyek az érintkezők áthidalását okozhatják. Az akku érintkezői között fellépő rövidzárlat égési sérüléseket okozhat és tűzveszélyes.

d) Hibás alkalmazás esetén folyadék juthat ki az akkuból. Kerülje az azzal való érintkezést. Véletlen érintkezés esetén vízzel alaposan le kell öblíteni. Ha a folyadék szembe kerül, kérje orvos segítségét is. A kifolyt akkufolyadék irritálhatja a bőrt vagy égési sérüléseket okozhat.

e) Ne használjon sérült vagy átalakított akkumulátort. A sérült vagy átalakított akkumulátorok előre nem látható módon viselkedhetnek, és tüzet, robbanást vagy személyi sérülést okozhatnak.

f) Ne tegyen ki akkumulátort tűznek vagy magas hőmérsékletnek. Tűz vagy 130 °C feletti hőmérséklet robbanást okozhat.

g) Kövesse a töltésre vonatkozó utasításokat és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot a használati útmutatóban megadott hőmérsékleti tartományon kívül. A helytelen vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkre teheti az akkumulátort és növeli a tűzveszélyt.

6) Vevöszolgálat

a) Elektromos szerszámgépe javíttatásához csak szakképzett szakszemélyzetet és csak eredeti pótalkatrészeket vegyen igénybe. Ezzel biztosított, hogy az elektromos szerszámgép biztonságos marad.

b) Soha ne végezzen karbantartást sérült akkumulátorokon. Az akkumulátorok valamennyi karbantartását csak a gyártó vagy hivatalos vevőszolgálatok végezhetik.

7) TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

- A készüléket csak a szigetelt markoló felületénél fogja meg, ha olyan munkát végez, ahol a használatban lévő szerszám rej-tett kábelekbe ütközhet. A feszültség alatt álló kábellel való érintkezés a készülék fém részeit is feszültség alá helyezheti és áramütést okozhat.

- A készüléket csak a szigetelt markoló felületénél fogja meg, ha olyan munkát végez, ahol a csavar rejtett kábelekbe ütközhet. A csavar feszültség alatt álló kábellel való érintkezése a készülék fém részeit is feszültség alá helyezheti és áramütést okozhat.

- Ne használjon olyan tartozékokat, amelyeket a PARKSIDE nem ajánl. Ez áramütést vagy tüzet okozhat.

8) BIZTONSÁGI UTASÍTÁSOK HOSSZÚ FÚRÓSZERSZÁMOK HASZNÁLATA ESETÉN

a) Semmiképpen ne dolgozzon a fúrószerszám legnagyobb megengedett fordulatszámánál magasabb fordulatszámmal. Nagyobb fordulatszám esetén a fúró-szerszám könnyen elgörbülhet, ha nem ér a munkadarabhoz és szabadon tud forogni, valamint sérüléseket okozhat.

b) Kezdje a fúrást mindig alacsony fordulatszámon és ha a fúró a munkadarabhoz ér. Nagyobb fordulatszám esetén a fúrószerszám könnyen elgörbülhet, ha nem ér a munkadarabhoz és szabadon tud forogni, valamint sérüléseket okozhat.

c) Ne gyakoroljon túl nagy nyomást a fúrószerszámra és csak

hosszanti irányban gyakoroljon rá nyomást. A fúrószerszámok elgörbülhetnek és ezáltal eltörhetnek vagy Ön elveszítheti uralmát a kéziszerszám fölött és ez sérülést okozhat.

9) MARADÉK RIZIKÓ

Akkor is, ha Ön az elektromos szerszámát az előírásoknak megfelelően használja, mindig fennáll egy bizonyos maradék rizikó. A következő veszélyek léphetnek fel az elektromos szerszám felépítésével és kivitelezésével kapcsolatban:

a) vágási sérülések
b) halláskárosodás, amennyiben nem viselne megfelelő fülvédöt.
c) egészségkárosodás, amely a kéz és a kar rezgéséből következik, amenniyben a berendezést hosszabb időn keresztül használná vagy azt nem az előírásoknak megfelelően vezetné vagy karban-tartaná.

Figyelem! A jelen elektromos szerszám üzem közben elektromágneses mezőt gerjeszt. Ez a mező bizonyos körülmények között aktív vagy passzív módon orvosi implantatumokat befolyásolhat. Annak érdekében, hogy a komoly vagy halálos sérülések veszélyét csök-kentsék, az orvosi implantátumokat viselő személyeknek ajánljuk, kon-zultáljanak orvosukkal és az orvosi implantátum gyártójával, mielőtt használnák a gépet.

Vegye figyelembe a Parkside X 12 V Team akkumulátor és töltő használati útmutatójában lévő töltésre és helyes használatra vonatkozó biztonsági utasításokat és tudnivalókat. A töltés részletes

leírása és további informáci- ók ebben a külön használati útmutatóban találhatók.

Kezelés

Vegye ki az akkumulátort a készülékböl a véletlen indítás megelözése érdekében. Sérülésveszély áll fenn!

Ügyeljen arra, hogy a környezeti hömérséklet a munkavégzés során ne haladja meg az 50 °C-ot és ne legyen kevesebb, mint -20 °C.

Az akkumulátor behelyezése/kivétele

1. Az akkumulátor (10) berendezésből való kivételéhez nyomja meg a kireteszelő gombot (11) az akkumulátoron és húzza ki az akkumulátort.
2. Az akkumulátor (10) behelyezéséhez tolja be az akkumulátort a vezetősínen a berendezésbe. Az hallhatóan bekattan.

Az akkumulátor töltésszintjének ellenőrzése

A töltésszintkijelző (4) jelzi az akkumulátor (10) feltöltésének állapotát.

- Az akkumulátor feltöltésének állapotát a megfelelő LED-lámpa felvilanásával jelzik ki ha a készülék működik. Ehhez tartsa lenyomva a bekapcsoló gombot (7).

piros-sárga-zöld =>

Az akkumulátor teljesen fel van töltve

piros-sárga =>

Az akkumulátor kb. félig van feltöltve piros => Az akkumulátort tölteni kell

Az akkumulátor feltöltése

A felmelegedett akkut töltés elött hagyja lehülni.

Töltse fel az akkumulátort (10), ha az akkumulátor töltésszintjelzőjének már csak a piros LED-je világít.

1. Adott esteben vegye ki az akkumulátort (10) a berendezésböl.
2. Tolja be az akkumulátort (10) a töltő (13) töltöüregébe.
3. Csatlakoztassa a töltöt (13) egy csatlakozó aljzatra.
4. A sikeres töltési folyamat után vegye le a töltöt (13) a hálózatról.
5. Húzza ki az akkumulátort a töltóböl (13).

A töltön (13) lévő LED-kijelzések áttekintése:

Zöld LED világít behelyezett akkumulátor nélkül: A töltő használatra kész

Zöld LED világít: Az akkumulátor fel van töltve

Piros LED világít: Az akkumulátor töltése folyamatban van

Piros LED villog: Hiba

Sebességfokozat választás

Tolja a sebességfokozat kapcsolót (5) 1 vagy 2 fokozatra, alacsony, illetve magas fordulatszám beállításához.

1. sebesség....0-350 min ^-1
2. sebesség....0-1300 min ^-1

A sebességfokozat választás kizárólag üzemen kívüli készüléken végezhető.

Forgásirány beállítása

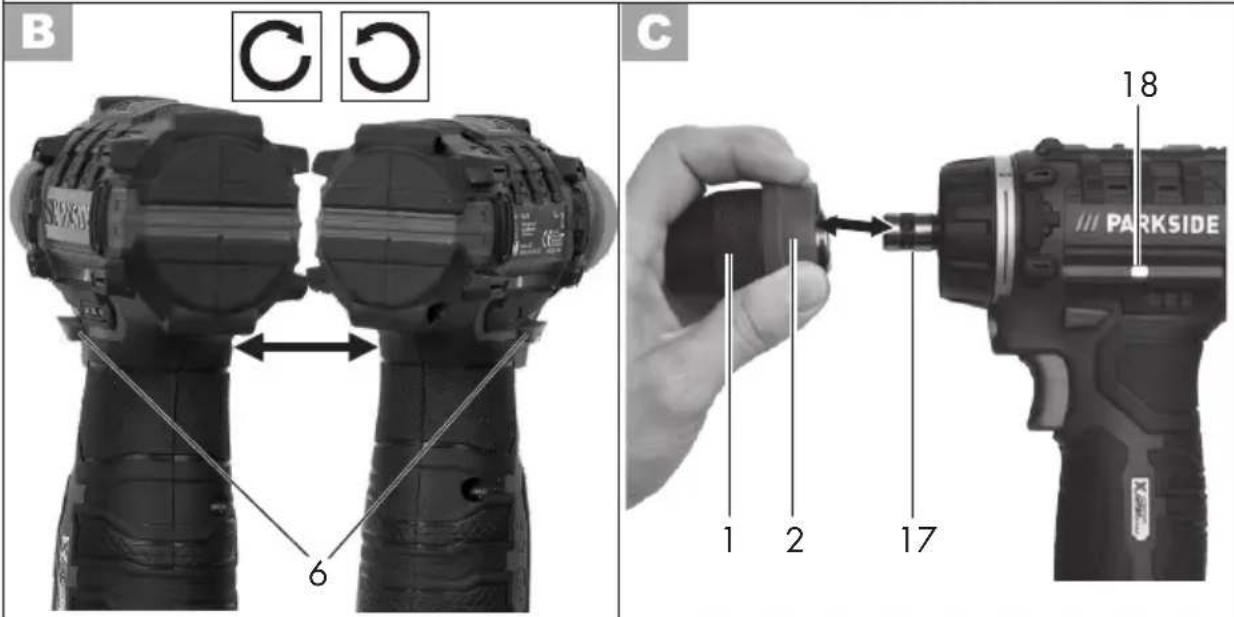

A forgásirány-kapcsolóval a készülék forgásirányát módosíthatja (jobb- és balmenet) és a készüléket biztosíthatja az akaratlan bekapcsolással szemben.

A forgásirány-kapcsolón lévő nyíl a munka irányát jelzi.

1. Várja meg, amíg a készülék teljesen leáll.
2. Jobbmenet: Forgásiránykapcsoló (6) jobbra nyomása.
3. Balmenet: Forgásiránykapcsoló (6) balra nyomása.
4. Kapcsolózár: Forgásiránykapcsoló középállásba állítása.

A forgásirány váltás kizárólag üze- men kívüli készüléken végezhető.

Forgatónyomaték beállítása

A nyomaték beállító gyűrű (3) forgatásával előre be lehet állítani a maximális forgatónyomatékot. A készülékre 19+1 forgatónyomatékot terveztek.

HU

1. A beállítógyűrű (3) elforgatásával válassza ki a kívánt forgató-nyomatékot:

2. fokozat -> legalacsonyabb forgató-nyomaték,

fokozat -> legmagasabb forgató-nyomaték.

Csavarozás: 1 - 19. fokozat

Fúrás: fokozat.

1. A munkát mindig alacsonyabb forgató-nyomatékkal kezdje, és szükség szerint növelje meg.

A forgatónyomaték beállítás ki- zárólag üzemen kívüli készüléken végezhető.

Az előre beállított nyomatékhatár elérését egy jelentős kerepelő hang kíséri. Ezt a zajt a csúszó kuplung okozza.

D

Szerszámcse

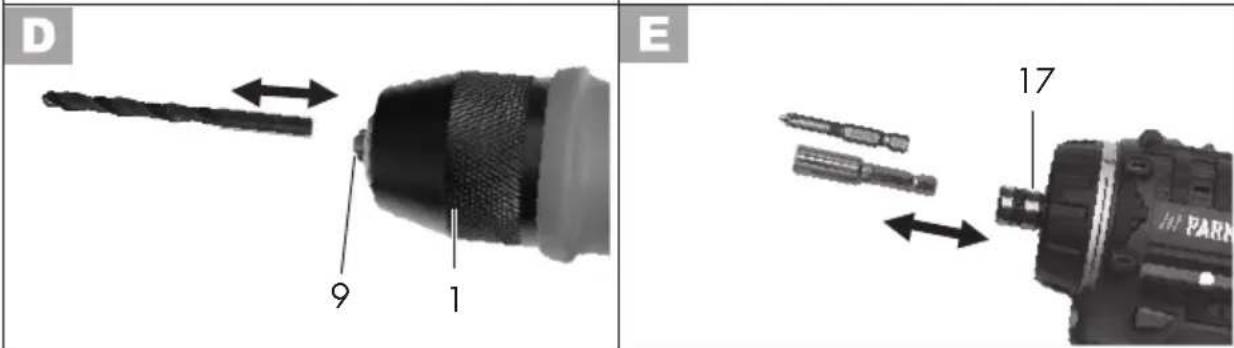

1. Forgassa el a gyorstokmány RELEASE irányba, amígatokmány-nyílás(9) elég nagy a szerszám befogásához.

2. Tolja a szerszámot, amennyire csak lehetséges, a gyorstokmányba (1).

3. Forgassa el a gyorstokmányt GRIP irányba a szerszám stabil rögzítéséhez.

4. A szerszám eltávolításához ismét forgassa el a gyorstokmányt (1) és húzza ki az eszközt.

C

Gyorstokmány levétele

A befogóhüvely (17) használatához le kell vennie a gyorstokmányt (1).

1. Tartsa erősen a gyorstokmányt (1) elöl-ról. Húzza vagy tolja a tokmánygyűrűt (2) a gyorstokmány (1) irányába.

2. Igy a gyorstokmány (1) kioldódik és ki lehet húzni előrefelé.

3. A gyorstokmány (1) visszahelyezéséhez húzza a tokmánygyűrűt (2) a gyorstokmány irányába. Tolja fel teljesen a gyorstokmányt (1).

A gyorstokmány felhelyezésekor egy 25 mm-es bit maradhat a befogóhüvelyben (17).

Amennyiben a gyorstokmány (1) nem kattan be magától, forgassa el a tokmánygyűrűt (2).

A befogóhüvely használata

A gyorstokmány (1) eltávolítása után használhatja a befogóhüvelyt (17).

A készülékház jobb és bal oldalán van egy mágneses bittartó (C 18). A mágneses bittartón egyszerre egy bit rögzíthető.

1. Helyezzen egy megfelelő hatszögletű fúrószárat a befogóhüvelybe (17). A hatszögletű befogóhüvely miatt lehetséges, hogy a fúrószárat egy kicsit el kell forgatni.

2. Csúsztassa a fúrószárat a befogóhüvelybe (17). A járat és a mágneses tartó révén a fúrószár erősen rögzítve van.

3. A fúrószár eltávolításához, egyszerűen húzza ki a fúrószárat a befogóhüvelyből (17).

Be- és kikapcsolás

A be-/kikapcsolóval (7) fokozatmentesen szabályozható a fordulatszám. Minél tovább tartja nyomva a be-/kikapcsolót, annál magasabb a fordulatszám.

1. A készülék bekapcsolásához nyomja meg a be-/kikapcsolót (7). Üzem közben világít a LED-munkavilágítás (8).
2. A kikapcsoláshoz engedje el a be-/kikapcsoló gombot (7). Ha a forgásirány kapcsolót (6) középállásba helyezi, akkor a készülék biztosítva van bekapcsolás ellen.

Tisztítás és karbantartás

Az olyan javítási és karbantartási munkálatokat, amelyeket nem írnak le a jelen útmutatóban, a szervízközpontunkkal kell elvégeztetni. Csak eredeti alkatrészeket használjon. Sérülésveszély!

Kapcsolja ki a berendezést és minden a munkavégzés előtt vegye ki a berendezésből az akkumulátort.

Rendszeresen végezze el a következő tisztító és karbantartási munkálatokat. Ezzel biztosítja a hosszú és megbízható használatot.

Tisztítás

A berendezést nem szabad sem vízzel lespriccelni, sem vízbe mártani. Áramütés veszélye áll fenn!

• Tartsa tisztán a légréseket, a motorházat és a berendezés markolatait. Használjon ehhez egy nedves rongyot vagy egy kefét.
  Ne használjon tisztítószert ill. higítót. Azzal a berendezést visszavonhatatlanul megrongálhatja.

Karbantartás

A berendezés nem igényel karbantar-tást.

Tárolás

• A készülék tárolása száraz és portól védett, gyermekek által el nem érhető helyen történjen.
• Az akkumulátor tárolási hömérséklete 0 °C és 45 °C között van. A tárolás során kerülje a túlzott hideget vagy meleget, hogy az akkumulátor ne veszítsen a teljesítményéből.

Eltávolítás és környezetvédelem

A készülék ártalmatlanítása előtt vegye ki az akkumulátort a készülékből! Gondos-kodjon a készülék, a tartozékok és a csomagolás környezetbarát újrahasznosításáról. Az akkumulátor ártalmatlanítására vonatkozó utasítások az akkumulátor és a töltő külön használati útmutatójában találhatók.

Az elektromos készülékek nem tartoznak a háztartási hulladékok közé.

HU

• Adja le a gépet egy hasznosító telepen. A felhasznált műanyag- és fémrészek fajtájuk szerint szétválaszthatók és újra hasznosíthatók. Kérdezze meg e felől szervizközpontunkat.
• A beküldött hibás berendezés eltávolításáról ingyenesen gondoskodunk.
• A meghibásodott vagy elhasználódott akkumulátorokat a 2006/66/EK irányely szerint kell újrahasznosítani.
• A készüléket lemerült akkumulátorral ártalmatlanítsa. Ne nyissa fel a készüléket és az akkumulátort.
• A készüléket a helyi előírásoknak megfelelően ártalmatlanítsa. A készüléket egy gyűjtőhelyen adja le, ahol környezetbarát újrahasznosításra kerül. Érdeklödjön a helyi hulladékgyűjtő szolgáltatónál vagy szerviz-központunkban.

Pótalkatrészek / Tartozékok

Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop

Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi úrlapot.

További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 155. oldalon).

Gyorstokmány (A 1)......91103354

Bit + Fúrófej ( A 14+16) ..... 91105284

HU JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Akkus fúró-csavarozó	Gyártási szám:IAN 385624_2107
A termék típusa:PBSA 12 E4
A gyártó cégneve, címe, e-mail címe:Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermanyE-Mail: [e-mail]	Szerviz neve, címe, telefonszáma:Szerviz MagyarországTel.: 06800 21225E-Mail: [e-mail]+T Környezetvédelmi és Szolgáltató Kft.Dunapart also 1382318 SzigetszentmártonTel.: 0624 456 672
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma-zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré-léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fe-dezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell

tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy födarabjának kicserélése esetén a csere napján újraindul.

1. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

2. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-ból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

3. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:

Javításra átvétel időpontja: A hiba javításának módja:

A fogyasztó részére történő visszaadás időpontja:

A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

Kazalo

Predgovor......157

Az eredeti CE megfelelőségi nyilatkozat fordítása
Ezennel igazoljuk, hogy a Akkus fúró-csavarozó modell PBSA 12 E4Sorozatszám000001 - 507000gyártási évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk:
EN 62841-1:2015 • EN 62841-2-1:2018/A11:2019 • IEC 62471:2006EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 55014-1:2021 • EN IEC 55014-2:2021 • EN IEC 63000:2018
Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany26.01.2022	Christian FrankDokumentációs megbízott

Az eredeti CE megfelelöségi nyilatkozat fordítása

* A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló irányelv előírásaival.
