HASZNÁLATI ÚTMUTATÓ CoolFreeze CFX 95DZ2 DOMETIC

Kompresszor hütöláda

Használati utasítás 353

1 2 3

1 2

3 1 2 3 4 5 6 7 8 9 10 SET 3°C -15°C - +

4 2 3 4 51 100-240V~AC NORMAL USE 12/24V=DC EMERGENCY OVERRIDE

5 A B

6 A B C D

7 1 2 3

8 A B C

A készülék első használata előtt gondosan olvassa el és őrizze meg ezt a használati utasítást. Ha a készüléket továbbadja, mellékelje hozzá a használati utasítást is.

A gyártó nem felelős olyan károkért vagy sérülésekért, amelyeket nem rendeltetésszerű használat vagy hibás kezelés okozott.

Tartalomjegyzék

1 Szimbólumok magyarázata....354
2 Biztonsági tudnivalók 355

2.1 Általános biztonság 355
2.2 Biztonság a készülék üzemeltetése során ..... 356

3 Szállítási terjedelem....357
4 Tartozékok 357
5 Rendeltetésszerű használat 358
6 Működési leírás 359

6.1 Jellemzók 359
6.2 Kezelő- és kijelzőelemek 360

7 Kezelés 361

7.1 Az első használat előtt 361
7.2 Energiatakarékossági tippek 362
7.3 A hütőkészülék csatlakoztatása 363
7.4 Akkumulátorfelügyelő használata 364
7.5 A hütőláda használata 365
7.6 Hömérséklet beállítása 366
7.7 Egy hütörekesz be-, vagy kikapcsolása 367
7.8 WLAN-jel aktiválása az opcionális alkalmazáshoz ..... 368
7.9 A vészkapcsoló használata 369
7.10 USB csatlakozó feszültségellátáshoz 369
7.11 A hütőláda kikapcsolása 370
7.12 A hütőláda leolvasztása 370
7.13 A készülékbiztosíték cseréje 371

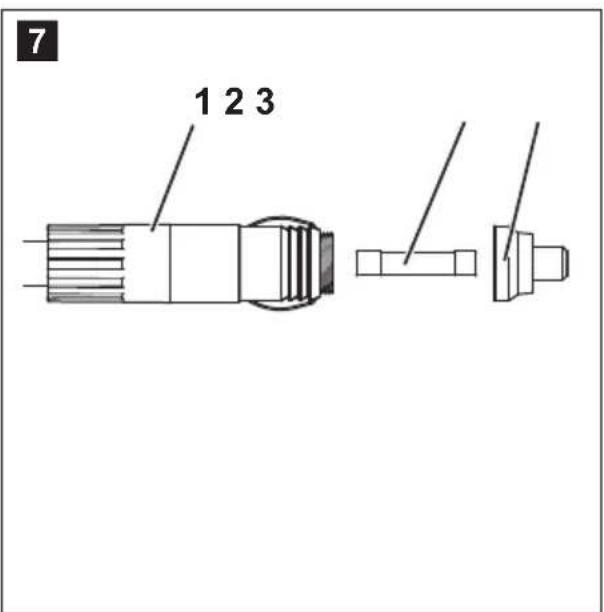

7.14 A csatlakozóbiztosíték (egyenáram) cseréje ..... 371

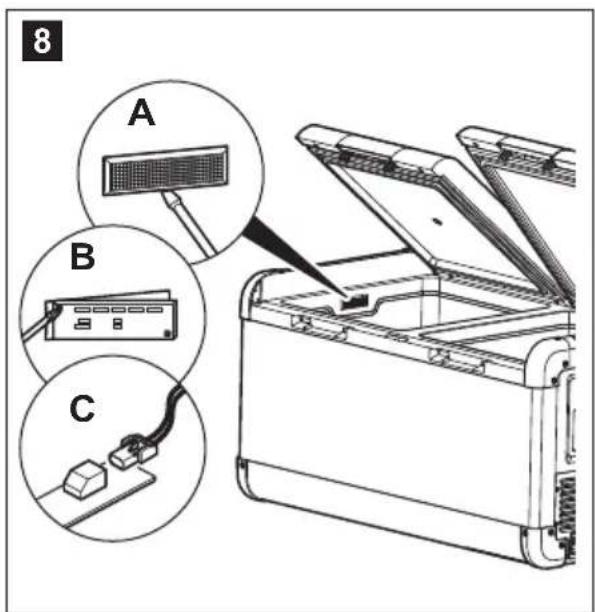

7.15 A fényvető lemez cseréje 371

8 Tisztítás és ápolás 372

9 Hibaelhárítás 373

10 Szavatosság 374
11 Ártalmatlanítás....374
12 Műszaki adatok 375

1 Szimbólumok magyarázata

VESZÉLY!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Biztonsági tudnivalók

2.1 Általános biztonság

FIGYELMEZTETÉS!

• Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
• Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
• Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
• Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• A készülékkel gyerekek nem játszhatnak.
• A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
• A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
• Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).

VIGYÁZAT!

- Az alábbi esetekben mindig húzza ki a készülék csatlakozódu-góját a hálózati aljzatból:

- minden tisztítás és karbantartás előtt - minden használat után.

- Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.

FIGYELEM!

- Hasonlítsa össze a típustáblán feltüntetett a feszültségadatokat a rendelkezésre álló energiaellátással.

- A készüléket a következő módon csatlakoztassa:

– az egyenáramú csatlakozókábelen keresztül a jármű egyenáramú aljzatához (pl. szivargyújtóhoz)
– vagy a 230 V-os csatlakozókábellel a 230 V-os váltakozó áramú hálózatra.

- Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

• Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna rá.
• Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
• A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.
• A hűtőegység szigetelése gyúlékony ciklopentánt tartalmaz. A szigetelőanyagban található gázok miatt különleges ártalmatlanítási eljárásra van szükség. A hűtőegységet az élettartama végén a szabályozásoknak megfelelően ártalmatlaníttassa.

2.2 Biztonság a készülék üzemeltetése során

VIGYÁZAT!

- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.

FIGYELEM!

• Ne használjon elektromos készülékeket a hűtőkészüléken belül, kivéve ha ezeket a készülékeket a gyártó erre a célra javasolja.
• Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).
• Túlforrósodás veszélye!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.

• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.

• Ne töltsön folyadékot vagy jeget a belső tartályba.

• Soha ne merítse vízbe a készüléket.

• Védje a készüléket és a kábeleket a hőtől és a nedvességtől.

3 Szállítási terjedelem

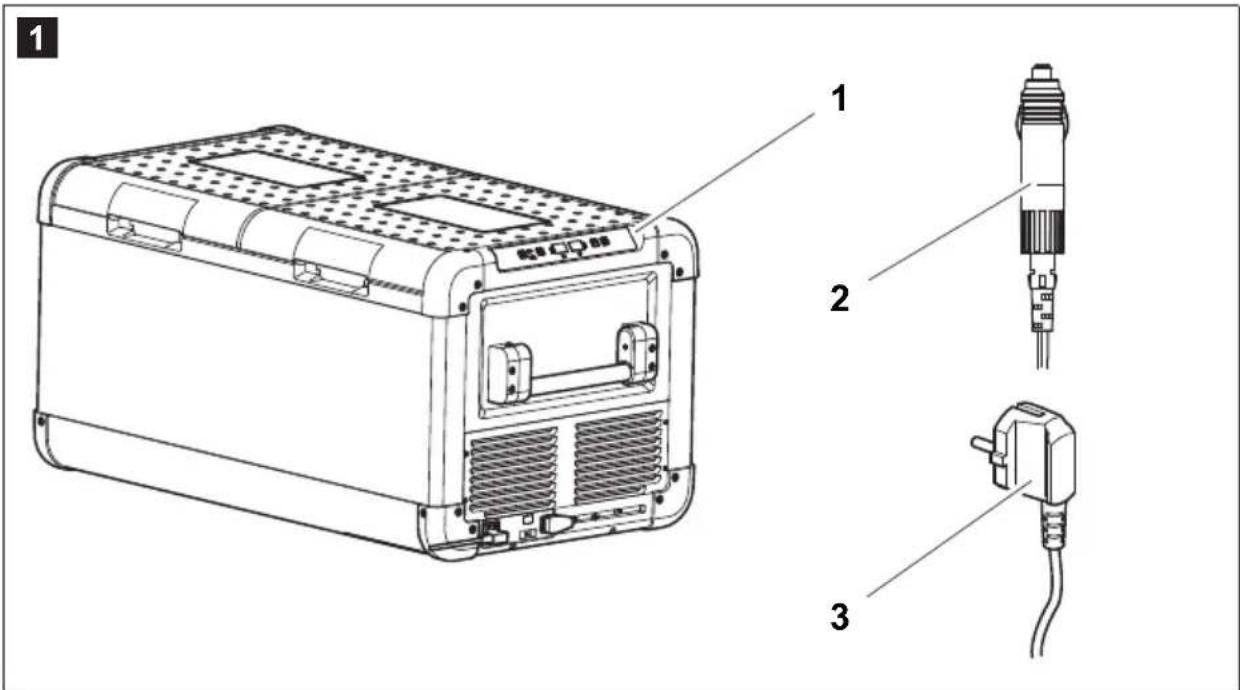

A szállítási terjedelmet itt tekintheti meg: 1. ábra, 3. oldal.

Szám Mennyiség Megnevezés

1 1 Kompresszoros hütöláda
2 1 Egyenáramú csatlakozókábel
3 1 Váltóáramú csatlakozókábel
- 1 Kezelési útmutató

4 Tartozékok

Tartozékként kapható (nincs mellékelve):

Megnevezés Cikkszám

CFX-UFK univerzális rögzítőkészlet (hevederrendszer) 9105304041

A Dometic honlapján (lásd a hátoldalon) részletes információkat talál egy olyan WLAN alkalmazásról, mely vezérlési-, kijelzései-, és riasztási funkciókat kínál. Lehetséges, hogy az Ön országában ez az alkalmazás nem elérhető.

5 Rendeltetésszerű használat

A hütőkészülék élelmiszerek hütésére és fagyasztására alkalmas. A hütőkészülék hajókon való üzemeltetésre is alkalmas.

A hütőkészülék autó (pl. szivargyújtó), hajó vagy lakókocsi egyenáramú dugaszolóaljzatáról, valamint váltakozó áramú hálózatról üzemeltethető.

A hűtőkészülék háztartási és hasonló területeken használható, például

• boltok, irodák és más munkaterületek konyháin
• a mezőgazdaságban
• hotelek, motelek vagy más szálláshelyek vendégei által
  • panziókban
  ● vendéglátási és hasonló nagykereskedelmi területeken

VIGYÁZAT! Egészségkárosodás veszélye!

Ellenőrizze, hogy a hűtőkészülék hűtőteljesítménye megfelel-e a hűteni kívánt élelmiszerek vagy gyógyszerek követelményeinek.

6 M úködési leírás

A hütőkészülék áruk lehütésére, hidegen tartására, illetve mélyhütésére alkalmas. A hütést karbantartást nem igénylő, kompresszorral ellátott hütőkör teszi lehetővé. A különösen hatékony szigetelés és az erőteljes kompresszor különösen gyors hütést biztosít.

A hütőkészülék két külön rekesszel rendelkezik, melyek egymástól függetlenül állíthatók be. A hütőkészülék bármely kombinációban használható:

Nagy rekesz Kis rekesz
Hütörekesz Fagyasztórekesz
Fagyasztórekesz Hütörekesz
Hütörekesz	Hütörekesz
Fagyasztórekesz Fagyasztórekesz

(További információkat itt találhat: „Hőmérséklet beállítása” fej., 366. oldal)

A hűtőkészülék mobil használatra alkalmas.

Hajókon történő használat esetén a hűtőkészülék huzamosabb ideig 30°-os dőlésszöget is elvisel.

6.1 Jellemzők

• Elsőbbségi kapcsolást biztosító hálózati tápegység váltakozó áramra való csatlakozáshoz
• Háromfokozatú akkumulátorőr a jármű akkumulátorának védelmére
• Kijelző °C vagy °F egységű hőmérséklet-megjelenítéssel Automatikus kikapcsolás alacsony akkumulátorfeszültség esetén
• Független beállítások, vezérlők és kijelzők minden rekeszhez
• Hőmérséklet-beállítás: Két gombbal 1 °C-os (2 °F-es) lépésekben
• Integrált WLAN-jeladó, így egy alkalmazásról is kezelhető
• A készülék jelzi, ha nyitva van a fedele
• USB csatlakozó áramellátáshoz
  • Vészkapcsoló
• Billenthető hordozófogantyú
• Három kivehető kosárbetét

6.2 Kezelő- és kijelzőelemek

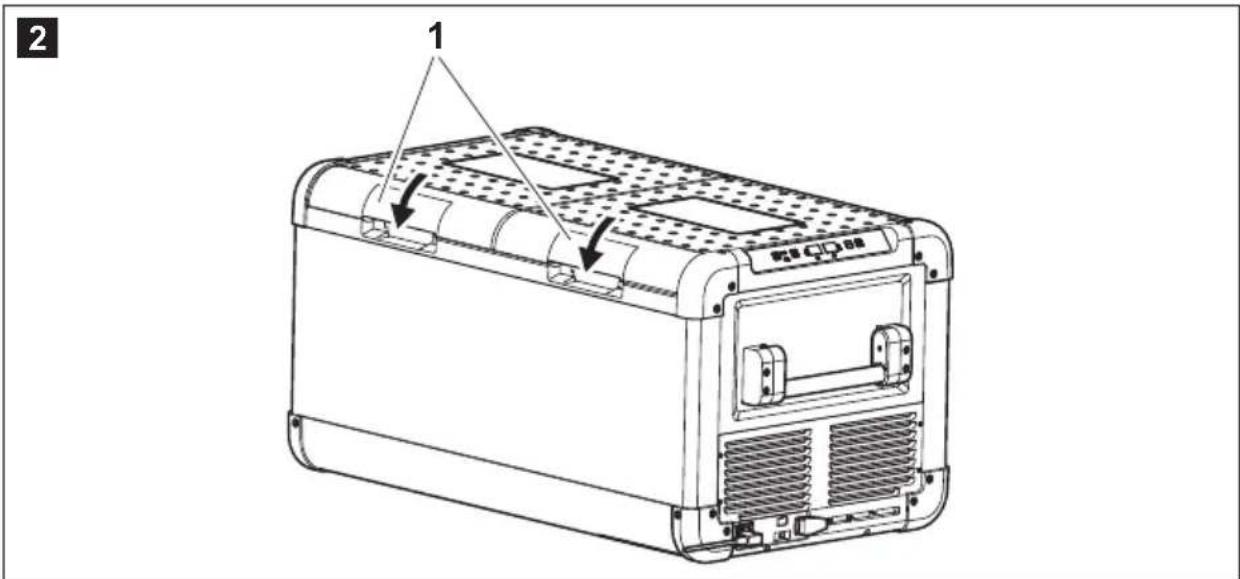

A fedél reteszei: 2. ábra 1, 3. oldal

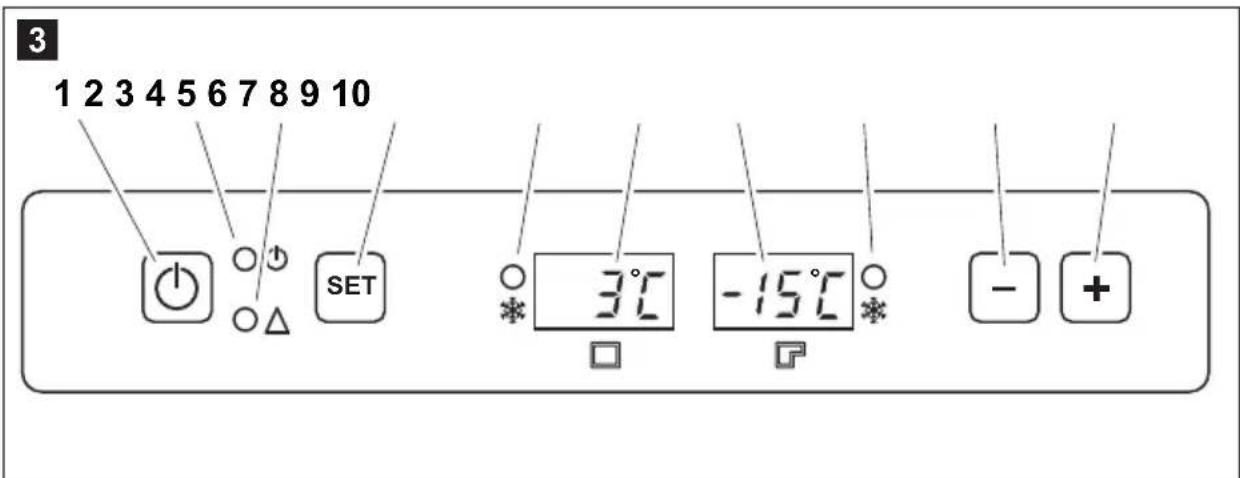

Kezelőpanel (3. ábra, 3. oldal)

Szám	Megnevezés Magyarázat
1	ONOFF	A hütőkészülék a gomb max. két másodpercig történő nyomva tartásával kapcsolható be, vagy ki.
2	POWER „ ♂ ”	Az üzemelés kijelzése
		A LED zölden világít: A kompresszor be van kapcsolva
		A LED narancssár-gán világít: A kompresszor ki van kapcsolva
		A LED narancssár-gán villog: A kijelző alacsony akkumulátorfeszült-ség miatt automatikusan kikapcsolt
3	ERROR (Hiba)	A LED pirosan villog: A bekapcsolt hütőkészülék nem üzemkész
4	SET (Beállítás)	Meghatározza a beviteli módot– Hőmérséklet-beállítás (nagy/kicsi hütőrekesz)– °C vagy °F fok megjelenítése– Akkumulátorőr beállítása– Be, vagy ki kapcsolja a WLAN-t
5	Hütés, nagy	A nagy hütőrekesz állapotjelzője
		A LED kéken világít: A hütőrekesz hüt
		A LED nem világít: A hütőrekesz nem hüt
6	Kijelző, nagy	– A nagy hütőrekesz információit jeleníti meg– Ha a hütőrekesz ki van kapcsolva, „OFF” üzenetet jelez
7	Kijelző, kicsi	– A kicsi hütőrekesz információit jeleníti meg– Ha a hütőrekesz ki van kapcsolva, „OFF” üzenetet jelez
8	Hütés, kicsi	A kicsi hütőrekesz állapotjelzője
		A LED kéken világít: A hütőrekesz hüt
		A LED nem világít: A hütőrekesz nem hüt
9	DOWN – (Le)	Egyszeri megnyomása csökkenti a kiválasztott beviteli érté-ket
10	UP + (Fel)	Egyszeri megnyomása növeli a kiválasztott beviteli értéket

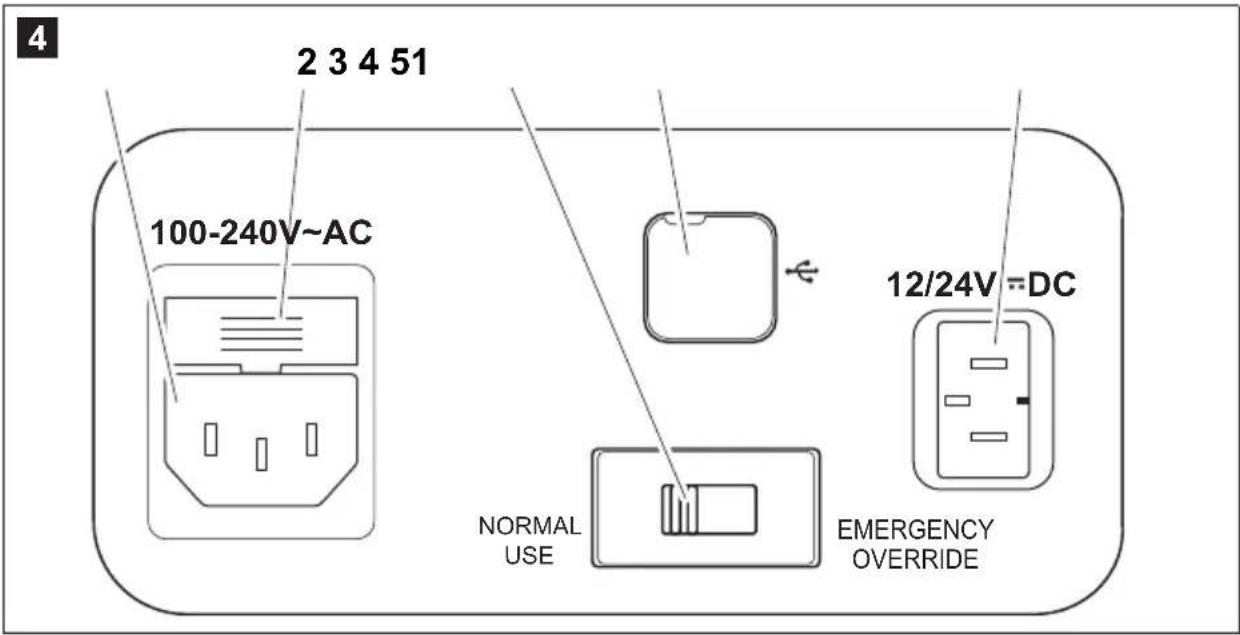

Csatlakozóaljzatok, vészkapcsoló (ha van) és USB csatlakozó (4. ábra, 4. oldal):

Szá Megnevezés m

1 Váltakozó áramú aljzat
2 Biztosítókapcsoló
3 Vészkapcsoló
4 USB csatlakozó áramellátáshoz
5 Egyenáramú aljzat

7 Kezelés

7.1 Az első használat előtt

MEGJEGYZÉS

Az új hűtőkészüléket az üzembe helyezés előtt – higiéniai okokból – tisztítsa meg nedves ruhával belül és kívül (lásd „Tisztítás és ápolás” fej., 372. oldal).

A fedéltartó megfordítása

Ha a fedelet a másik oldalról szeretné kinyitni, lehetősége van a fedéltartó megfordítására. Ehhez a következő módon járjon el:

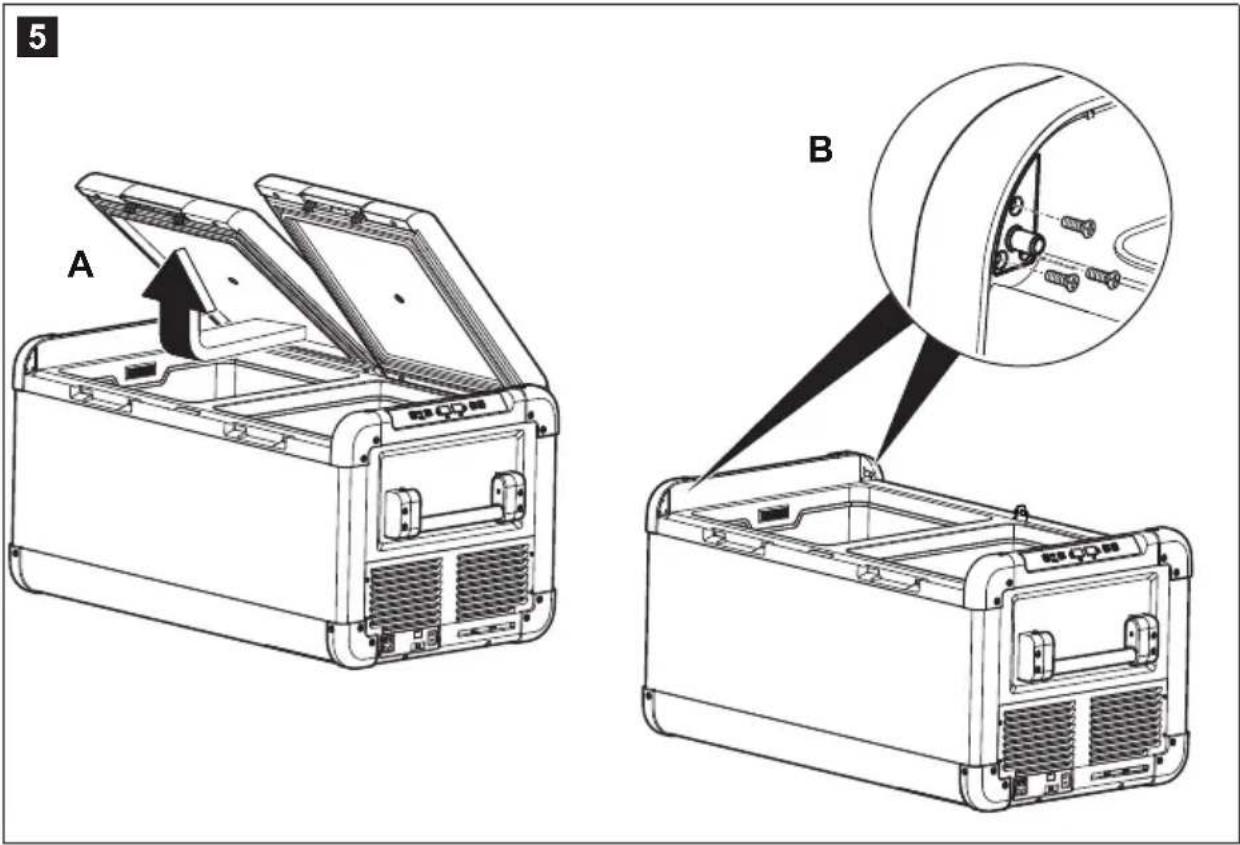

▶ Nyissa fel, vagy vegye le a fedelet (5. ábra A, 4. oldal).
Távolítsa el az oldalsó csuklópántokat tartó három csavart (5. ábra B, 4. oldal), majd vegye le a csuklópántokat.
Kis csavarhúzó segítségével távolítsa el a csuklópántok új helyéről a műanyag burkolóelemeket, és helyezze át azokat a csuklópántok régi helyére.
▶Helyezze el új helyükön az oldalsó csuklópántokat.

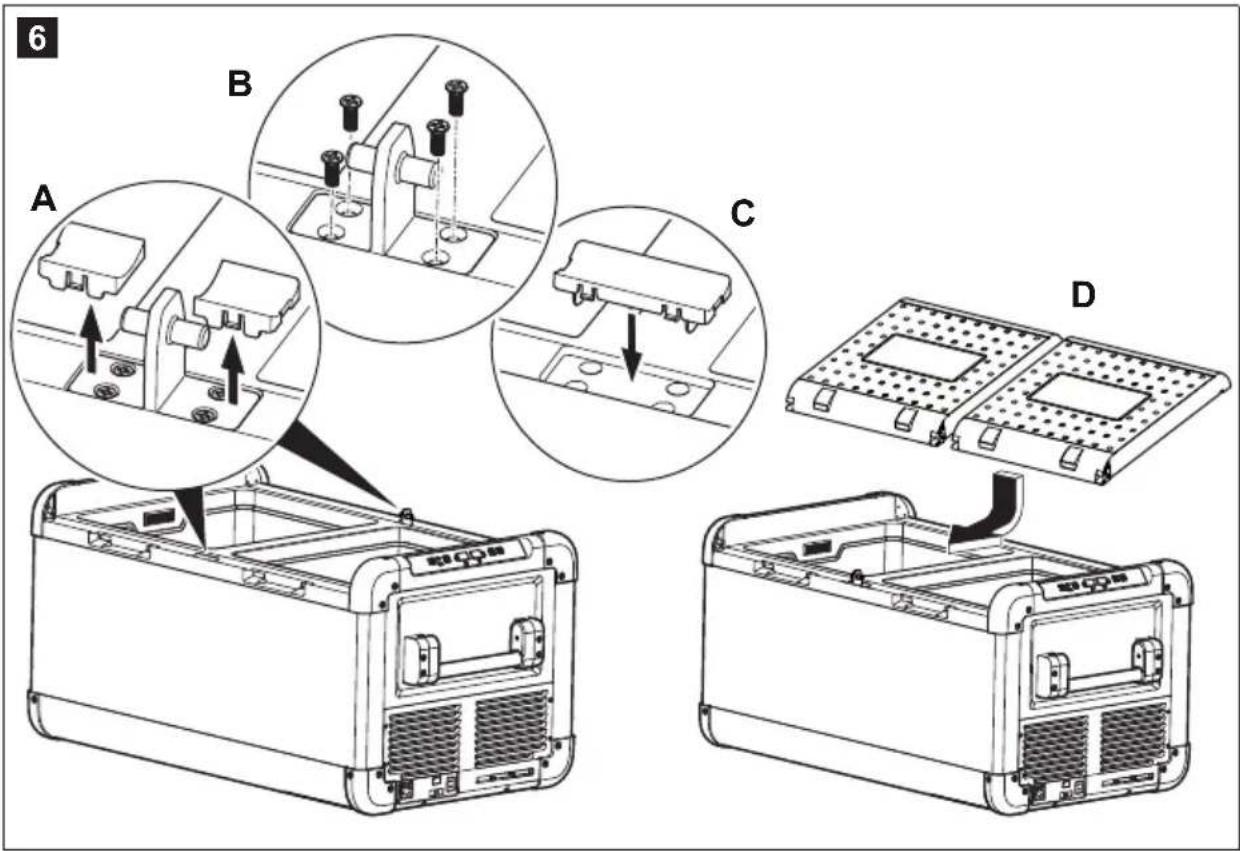

Távolítson el két műanyag burkolóelemet a középső csuklópánt-helyről (6. ábra A, 5. oldal).
Távolítsa el az középső csuklópántot tartó négy csavart (6. ábra B, 5. oldal), majd vegye le a csuklópántot.

Kis csavarhúzó segítségével távolítsa el a csuklópánt új helyéről a műanyag burkolóelemet, és helyezze át azt a csuklópánt régi helyére (6. ábra C, 5. oldal).
▶ Helyezze el új helyén a középső csuklópántot.
Helyezze vissza a fedelet a szemközti oldalon lévő csuklópántokra a (6. ábra D, 5. oldal).

A hömérséklet mértékegységének kiválasztása

A hömérséklet értékeinek megjelenítése Celsius-fokban vagy Fahrenheit-fokban választható meg. Ehhez a következő módon járjon el:

▶ Kapcsolja be a hütőkészüléket.
▶ Nyomja meg a „SET“ gombot (3. ábra 4, 3. oldal) háromszor.
A hőmérsékletet az „UP +” (3. ábra 10, 3. oldal) ill. a „DOWN –” (3. ábra 9, 3. oldal), állíthatja be °C vagy °C mértékegységre.

√ Mindkét kijelző néhány másodpercig a beállított hőmérséklet mértékegy-séget jelzi ki. A kijelzők néhányszor felvillannak, mielőtt az aktuális hőmérséklet kijelzéséhez visszatérnek.

7.2 Energiatakarékossági tippek

• A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
• Hagyja lehûlni a meleg ételeket, mielőtt azokat hidegen tartaná a készülékben.
• Ne nyissa ki a hütőkészüléket a szükségesnél gyakrabban.
• Ne hagyja nyitva a hütökészüléket a szükségesnél hosszabban.
• Ha a hütöládában jégréteg alakult ki, olvassza le.
• Kerülje a fölöslegesen alacsony belső hőmérsékletet.

7.3 A hűtőkészülék csatlakoztatása

Csatlakoztatás jármű-akkumulátorra (autó vagy hajó)

A hűtőkészülék egyenáramról is üzemeltethető.

FIGYELEM! Sérülésveszély!

Mielött a jármű-akkumulátort gyorstöltő készülékkel tölteni kezdené, kösse le a hütőkészüléket és a többi fogyasztót a jármű-akkumulátorról!

A készülékek elektronikáját a túlfeszültségek károsíthatják.

A biztonság érdekében a hűtőkészülék elektronikus polaritásvédelemmel rendelkezik, amely az akkumulátorhoz való csatlakoztatásnál védi a hűtőkészülék a polaritás felcserélése és a rövidzárlat ellen.

Illessze be az egyenáramú csatlakozókábelt (1. ábra 2, 3. oldal) a hűtőkészülék egyenáramú aljzatába, és csatlakoztassa a kábelt az egyenáramú hálózathoz.

Csatlakoztatás egyenáramú hálózathoz (pl. otthon, vagy irodában)

VESZÉLY! Áramütés miatti életveszély!

• Soha ne dolgozzon dugós csatlakozókkal és kapcsolókkal, ha nedves a keze vagy nedves helyen áll.
• Ha hütőkészülékét egy hajó fedélzetén szárazföldi csatlakozással kell üzemeltetnie váltakozó áramú hálózatról, akkor minden esetben hibaáram-védőkapcsolót kell a váltakozó áramú hálózat és a hütőkészülék közé kapcsolnia. Ilyen esetben kérje szakember tanácsát.

A hűtőkészülékek többféle feszültséggel kompatibilis, váltakozó áramra való csatlakozáshoz elsőbbségi kapcsolást biztosító integrált hálózati tápegység rendelkeznek. A készülék váltakozó áramú hálózathoz történő csatlakoztatása esetén ez biztosítja az automatikusan átkapcsolást hálózati üzemmódra még akkor is, ha az egyenáramú csatlakozókábel még csatlakoztatva van.

Illessze be a váltakozó áramú csatlakozókábelt (1. ábra 3, 3. oldal) a hűtőkészülék váltakozó áramú aljzatába, és csatlakoztassa a kábelt a váltakozó áramú hálózathoz.

7.4 Akkumulátorfelügyelő használata

A hütőkészülék fel van szerelve egy többfokozatú akkumulátorfigyelővel, mely az egyenáramú hálózatra való csatlakoztatáskor megvédi a jármű-akkumulátort a túl mély lemerüléstől.

Ha a hűtőkészüléket kikapcsolt gyújtás mellett a járműben használja, akkor amint a tápfeszültség egy beállítható érték alá csökken, a hűtőkészülék automatikusan kikapcsol. A hűtőkészülék ismét bekapcsol, amint az akkumulátor a feltöltés során eléri az újbóli bekapcsoláshoz szükséges feszültséget.

FIGYELEM! Sérülésveszély!

Az akkumulátor az akkumulátorőr általi lekapcsolás esetén már nem rendelkezik teljes kapacitással. Kerülje járműve többszöri indítását vagy áramfogyasztók üzemeltetését feltöltés nélküli hosszabb időszakokban. Gondoskodjon az akkumulátor újratöltéséről.

„HIGH“ üzemmódban az akkumulátorőr hamarabb jelez, mint „LOW“ és „MED“ üzemmód esetén (lásd a következő táblázatot).

Akkuőr-üzemmód	LOW	MED	HIGH
Kikapcsolási feszültség 12 V esetén	10,1 V	11,4 V	11,8 V
Újrabekapcsolási feszültség 12 V esetén	1 1 , 1 V	1 2 , 2 V	1 2 , 6 V
Kikapcsolási feszültség 24 V esetén	21,5 V	24,1 V	24,6 V
Újrabekapcsolási feszültség 24 V esetén	23,0 V	25,3 V	26,2 V

Az akkumulátorőr üzemmódjának kiválasztásához tegye a következőt:

▶ Kapcsolja be a hűtőkészüléket.
▶ Nyomja meg négyszer a „SET” (3. ábra 4, 3. oldal) gombot.

Az „UP +” (3. ábra 10, 3. oldal) vagy a „DOWN -” (3. ábra 9, 3. oldal), gombokkal állítsa be az akkumulátorfigyelő üzemmódját.
√ A digitális kijelzön a következő jelenik meg: Lo (LOW), Pd (MED), HI (HIGH)
√ A kijelző néhány másodpercig a kiválasztott üzemmódot mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.

MEGJEGYZÉS

Ha a hűtőkészüléket indítóakkumulátorról használja, akkor válassza a „HIGH” akkumulátorfigyelő üzemmódot. Ha a hűtőkészüléket valamelyik indítóakkumulátorról használja, akkor elegendő a „LOW” akkumulátorfigyelő üzemmód.

7.5 A hűtőláda használata

FIGYELEM! Túlmelegedés miatti veszély!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. Ügyeljen arra, hogy a szellőzőnyílá- sok ne legyenek lefedve. A levegő keringetése érdekében gondoskodjon arról, hogy a hűtőkészülék megfelelő távolságban álljon a faltól vagy tárgyaktól.

▶ A hűtőkészüléket állítsa szilárd aljzatra.
Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve és a felmelegedett levegő megfelelően távozhasson.

MEGJEGYZÉS

A hűtőkészüléket az ábrán szemléltetett módon állítsa fel (1. ábra, 3. oldal). Ha a hűtőkészüléket egyéb helyzetben üzemelteti, akkor a hűtőkészülék károsodhat.

A következő képpen csatlakoztassa a hűtőkészüléket: „A hűtőkészülék csatlakoztatása” fej., 363. oldal.

FIGYELEM! Túl alacsony hőmérséklet miatti veszély!

Ügyeljen arra, hogy csak olyan tárgyak, ill. áruk legyenek a hűtőkészülékben, amelyek lehűthetők a kiválasztott hőmérsékletre.

▶ Tartsa lenyomva az „ON/OFF” gombot (3. ábra 1, 3. oldal) egy-két másodpercig.
√ A „Ó” LED világít (3. ábra 2, 3. oldal).
√ A kijelzők (3. ábra 6 és 7, 3. oldal) bekapcsolnak és jelzik az aktuális hűtési hőmérsékletet.
√ A beállított hűtőrekesz-hőmérséklettől függően a hűtőkészülék megkezdi az egyik, vagy mindkét hűtőrekesz hűtését.
√ Az adott rekesz hütése közben a LED-ek (3. ábra 5 és 8, 3. oldal) világítanak.

MEGJEGYZÉS

Akkumulátorról történő használat esetén, ha az akkumulátorfeszültség alacsony, a kijelző automatikusan kikapcsol. A „∅” LED narancssárgán villog.

A hűtőláda reteszelése

▶Zárja le a fedelet.
▶ Nyomja lefelé a reteszeket (2. ábra 1, 3. oldal) amíg azok hallhatóan be nem pattannak a helyükre.

MEGJEGYZÉS – „Fedél nyitva” riasztás

Ha három percnél hosszabb ideig nyitva hagyja a fedelet és a készülék be van kapcsolva, akkor mindaddig villog a hozzá tartozó belső lámpa, amíg le nem zárja a fedelet.

7.6 Hőmérséklet beállítása

▶ Nyomja meg a „SET” (3. ábra 4, 3. oldal) gombot:

– A nagy hűtőrekeszhez egyszer
- A k is h ütörekeszhez kétszer

√ Az adott hütörekesz kijelzője villog.

Az „UP +” (3. ábra 10, 3. oldal) és a „DOWN –” (3. ábra 9, 3. oldal) gombok segítségével állítsa be a hűtési hőmérsékletet.

Úgy állíthatja be a hőmérsékleteket, hogy minden rekesz hűtőrekeszként, vagy fagyasztórekeszként is üzemelhet.

√ A kijelző néhány másodpercig a beállított kívánt hőmérsékletet mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez vis-szatér.

MEGJEGYZÉS

A hütörekeszek hömérséklete akár –22 °C-ra is beállítható. Ennek ellenére a gyártó az optimális energiafogyasztás érdekében normál üzemhez a –15 °C és –18 °C közötti hömérsékleteket javasolja.

7.7 Egy hütörekesz be-, vagy kikapcsolása

Ha csak egy hütörekeszre van szüksége, az energiatakarékosság érdekében a másik hütörekeszt kikapcsolhatja.

Hűtőrekesz kikapcsolása

Ha a hütörekesz kijelzőjén látható a hömérséklet, akkor a hütörekeszt a következő módon kapcsolhatja ki:

▶ Nyomja meg a „SET” (3. ábra 4, 3. oldal) gombot:

– A nagy hűtőrekeszhez egyszer
– A kis hűtőrekeszhez kétszer

√ Az adott hütörekesz kijelzője villog.
▶ Nyomja meg az „ON/OFF” (3. ábra 1, 3. oldal) gombot.
√ Az adott hütörekesz kijelzőjén öt másodpercig villog az „OFF”, majd folyamatosan az „OFF” üzenetet jelzi.

Hűtőrekesz bekapcsolása

Ha a hütörekesz kijelzőjén látható az „OFF” üzenet, akkor a hütörekeszt a következő módon kapcsolhatja be:

▶ Nyomja meg a „SET” (3. ábra 4, 3. oldal) gombot:

– A nagy hűtőrekeszhez egyszer
– A kis hűtőrekeszhez kétszer

√ Az adott hütörekesz kijelzője villog.
▶ Nyomja meg az „ON/OFF” (3. ábra 1, 3. oldal) gombot.
√ A kijelző néhány másodpercig a beállított kívánt hőmérsékletet mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzésére vált.

7.8 WLAN-jel aktiválása az opcionális alkalmazáshoz

A hütöberendezés WLAN hálózaton keresztül vezérelhető egy olyan alkalmazásról, melyet egy feltelepíthet egy kompatibilis készülékre. Az alkalmazás vezérlési-, kijelzési-, és riasztási funkciókkal rendelkezik.

További információkat országa Dometic honlapján találhat (lásd a hátoldalon). Kérjük vegye figyelembe, lehetséges, hogy az Ön országában az alkalmazás nem elérhető.

A kompresszoros hűtőláda WLAN neve: „CFX95DZ2_xxxxxxxx“. Az előre beállított jelszó: „00000000“. A WLAN nevet és a jelszót is személyre szabhatja.

WLAN-jel be-/kikapcsolása

▶ Nyomja meg ötször a „SET” (3. ábra 4, 3. oldal) gombot.

Az „UP +” (3. ábra 10, 3. oldal) és a „DOWN –” (3. ábra 9, 3. oldal) gombok segítségével kapcsolhatja be, illetve ki a WLAN-jelet.
√ A kijelző néhány másodpercig megjeleníti a kívánt beállítást. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.

MEGJEGYZÉS

• A WLAN jeladó gyári beállítása a kikapcsolt állapot. Az alkalmazás használatához az első üzembe helyezés előtt és minden áramszünet után be kell kapcsolni a WLAN jeladót.
• A WLAN-jeladó csupán kis mennyiségű áramot fogyaszt. Az optimális energiahatékonyság érdekében, ha nem használja, kapcsolja ki a WLAN-jeladót.

A WLAN gyári beállításainak visszaállítása

Amennyiben hűtőkészüléke WLAN-beállításait a WLAN-alkalmazással személyre szabta és elfelejtette jelszavát, akkor a következő módon állíthatja vissza hűtőkészüléke gyári beállításait:

▶ Nyomja meg ötször a „SET” (3. ábra 4, 3. oldal) gombot.
▶Legalább öt másodpercig tartsa lenyomva az „UP +” gombot (3. ábra 10, 3. oldal).
√ Mielött visszatér a korábbi megjelenéshez, a kijelzőn párszor felvillan a „rES” üzenet.
√ Ezzel a WLAN-beállításokat visszaállította a gyári értékekre.

További információk érdekében látogasson el arra a Dometic honlapra, melyről letöltötte az alkalmazást.

7.9 A vészkapcsoló használata

A vészkapcsoló (4. ábra 3, 4. oldal) a kezelőfelület alatt található. Normál üzem során a kapcsoló a „NORMAL USE” (szokásos használat) helyzetben áll.

Ha a vezérlőelektronika meghibásodik, tolja a kapcsolót „EMERGENCY OVERRIDE” (vészhelyzeti működtetés) helyzetbe.

MEGJEGYZÉS

Ha a kapcsoló „EMERGENCY OVERRIDE” helyzetben van, a hűtőrendszer teljes hűtőteljesítménnyel működik. Az átkapcsolás időpontjában az egyes rekeszek üzemmódjaitól függően a rendszer egy, vagy mindkét rekeszt fagyasztórekeszként üzemelteti és/vagy kikapcsolja az egyik rekeszt.

7.10 USB csatlakozó feszültségellátáshoz

Az USB csatlakozót kisméretű készülékek (pl. mobiltelefon, MP3-lejátszó) töltésére használhatja.

Ha a hűtőkészüléket egy USB készülékkel szeretné működtetni, egyszerűen csatlakoztasson egy USB kábelt (a szállítási terjedelem nem tartalmazza) a készülékhez.

MEGJEGYZÉS

Győződjön meg róla, hogy az USB csatlakozásra csatlakoztatott kisebb készülék alkalmas legyen 5 V / 500 mA tápellátású üzemelésre.

7.11 A hűtőláda kikapcsolása

▶ Ürítse ki a hűtőkészüléket.
▶ Kapcsolja ki a hűtőkészüléket.
▶Húzza ki a csatlakozókábelt.

Ha a hütőkészüléket hosszabb ideig nem fogja használni:

Hagyja nyitva résnyire a fedelet. Így megakadályozhatja szagok képződését.

7.12 A hűtőláda leolvasztása

A levegőben lévő nedvesség jég formájában csapódhat le a párologtatón vagy a hűtőkészülék belsejében, csökkentve ezzel a hűtési teljesítményt. Olvassza le időben a hűtőkészüléket.

FIGYELEM! Sérülésveszély!

A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat.

A hütőkészülék leolvasztásához a következő módon járjon el:

▶ Vegye ki a hütött árukat.
Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegek maradjanak.
▶ Kapcsolja ki a hűtőkészüléket.
▶Hagyja nyitva a fedelet.
▶Törölje fel az olvadékvizet.

7.13 A készülékbiztosíték cseréje

VESZÉLY! Áramütés miatti életveszély!

Mielött kicseréli a készülék biztosítékát, válassza le a áramellátást és húzza ki a csatlakozókábelt.

▶ Válassza le a hűtőkészülék áramellátását.
▶Húzza ki a csatlakozókábeleket.
Pattintsa ki a biztosítékbetétet (4. ábra 2, 4. oldal) például egy csavarhúzó segítségével.
Cserélje ki a meghibásodott üvegbiztosítékot egy ugyanolyan paraméterekkel rendelkező (4A 250V) üvegbiztosítékra.
▶Pattintsa vissza a biztosítékbetétet a készülékbe.
Csatlakoztassa a hűtőkészülék áramellátását.

7.14 A csatlakozóbiztosíték (egyenáram) cseréje

Csavarozza le az érintkezőcsap házát (7. ábra 3, 5. oldal) a dugaszról (7. ábra 1, 5. oldal).
Cserélje ki a meghibásodott biztosítékot (7. ábra 2, 5. oldal) egy ugyanolyan paraméterekkel rendelkező (3AG, 15 A) biztosítékra.
▶Fordított sorrendben szerelje össze a dugóscsatlakozót.

7.15 A fényvető lemez cseréje

▶ Válassza le a hűtőkészülék feszültségellátását.
Nyissa fel az átlátszó borítást (8. ábra A, 5. oldal) csavarhúzó segítségével.
▶ Oldja meg a fényvető lemez rögzítőcsavarjait (8. ábra B, 5. oldal).
▶ Húzza ki a dugóscsatlakozót az fényvető lemezből (8. ábra C, 5. oldal).
▶ Cserélje ki a hibás fényvető lemezt újra.
Helyezze be az új fényvető lemezt úgy, hogy a régi áramkör eltávolítása közben végzett műveleteket fordított sorrendben hajtsa végre.
▶Helyezze vissza az átlátszó burkolatot a házba.
Csatlakoztassa a hűtőkészülék áramellátását.

8 Tisztítás és ápolás

FIGYELMEZTETÉS!

A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.

FIGYELEM! Sérülés veszélye!

• Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
• Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.

▶ Alkalmanként tisztítsa meg a készüléket kívül-belül nedves ruhával.
Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.

9 Hibaelhárítás

Hiba Hiba lehetséges oka Megoldási javaslat

A hűtőkészülék nem működik, az állapotjelző LED nem világít.	A jármű egyenáramú csatlakozóaljzatában nincs feszültség.	A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen az egyenáramú csatlakozóaljzatban.
	A váltakozó áramú aljzat-ban nincs feszültség.	Próbáljon egy másik aljzatot használni.
	A készülékbiztosíték meghibásodott.	Cserélje ki a készülékbiztosítékot, lásd „A készülékbiztosíték cseréje” fej., 371. oldal.
	A beépített hálózati tápegység hibás.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.
A hűtőkészülék nem hűt (a dugasz be van illesztve, a „POWER” LED világít).	A kompresszor meghibásodott.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.
A hűtőkészülék nem hűt (a dugós csatlakozó be van dugva, a „POWER” LED narancssárgán villog, a kijelző ki van kap-csolva).	Az akkumulátorfeszült-ség túl alacsony.	Szükség esetén töltse fel az akkumulá-tort.
	Az akkumulátorfigyelő üzemmódja túl magas szintű	Állítsa az akkumulátorfigyelő üzemmódját alacsonyabb szintre.
Egyenáramú csatlako-zóaljzatról való üzemel-tetéskor:A gyújtás be van kap-csolva, a készülék nem működik és a LED nem világít.Húzza ki a csatlakozót az aljzatból és vizs-gálja meg a következő-ket.	Elszennyeződött az egyenáramú csatlakozó-aljzat foglalata. Emiatt rossz az elektromos érintkezés.	Ha a hűtőkészülék dugasza nagyon fel-melegszik az egyenáramú csatlakozóal-jzat foglalatában, akkor vagy a foglalatot kell megtisztítani, vagy esetleg a dugasz van hibásan összeszerelve.
	Kiégett az egyenáramú dugasz biztosítéka.	Cserélje ki az egyenáramú dugasz bizto-sítékát (15 A), lásd: „A csatlakozóbiztosí-ték (egyenáram) cseréje” fej., 371. oldal
	Kiégett a jármű biztosí-téka.	Cserélje ki a jármű egyenáramú csatlako-zóaljzatának biztosítékát (általában 15 A) (ennek során vegye figyelembe járműve üzemeltetési útmutatásait).
A kijelzőn hibaüzenet jelenik meg (pl. „Err1”) és a hűtőkészülék nem hűt.	Belső üzemzavar miatt a hűtőkészülék kikapcsolt.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.
Az egyik rekesz belső világítása villog.	A reked fedelét öt perc-nél hosszabb ideig nyitva hagyták	Zárja le a rekesz fedelét.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

11 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

12 Müszaki adatok

	DM95DZ
Cikkszám: 9105306206
Csatlakozási feszültség:	12/24 V--- és 100 - 240 V~
Névleges áram:	12 V---: 9,2 A24 V---: 4,5 A100 V~: 1,10 A240 V~: 0,45 A
Hűtési teljesítmény:	+10 °C ... -22 °C (+50 °F ... -8 °F)
Kategória: 1
Energiahatékonysági osztály: A+
Energiafogyasztás: 109 kWh/év
Bruttó ürtartalom:Nagy hűtőrekesz: 54 IKis hűtőrekesz: 40,5 I
Hasznos térfogat:Nagy hűtőrekesz: 50,5 IKis hűtőrekesz: 34,5 I
Klímaosztály: N, T
Környezeti hömérséklet:	+16 °C és +43 °C között
Zajkibocsátás: 37 dB(A)
USB csatlakozó:	5 V---, 500 mA
Hűtőközeg: R134a
Hűtőközeg mennyisége:	65 g
Méretek (szélesség x magasság x mélység) mm-ben:Fogantyúkkal: 957 x 472 x 530Fogantyúk nélkül: 900 x 472 x 530
Tömeg:	32 kg
Vizsgálat / tanúsítványok:

MEGJEGYZÉS

32 °C (90 °F) fölötti környezeti hőmérséklet esetén a minimális hőmérséklet már nem érhető el.

AUSTRALIA

Mail: [e-mail]

ITALY
