INSTRUKCJA OBSŁUGI CoolFreeze CFX 95DZ2 DOMETIC

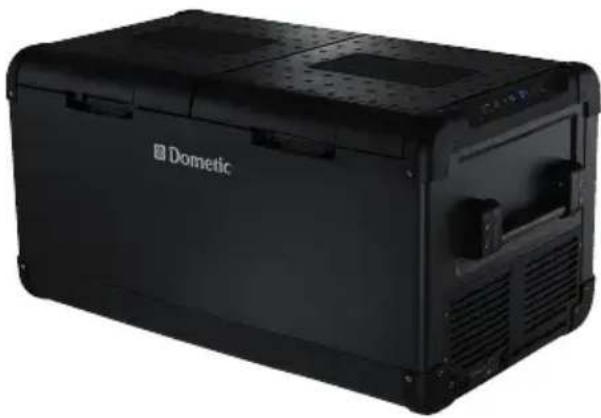

Przenośna lodówka kompresorowa

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją przekazać kolejnemu nabywcy.

Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Spis treści

1 Objaśnienie symboli 286
2 Wskazówki bezpieczeństwa 287

2.1 Ogólne bezpieczeństwo 287
2.2 Bezpieczeństwo podczas eksploatacji urządzenia .....288

3 W zestawie .....289
4 Osprzęt 289
5 Użytkowanie zgodne z przeznaczeniem .....290
6 Opis działania....291

6.1 Zakres funkcji 291
6.2 Elementy obsługi i wskaźników .....292

7 Obsługa....293

7.1 Przed pierwszym użyciem 293
7.2 Rady dotyczące oszczędzania energii .....295
7.3 Podłączanie urządzenia chłodniczego .....295
7.4 Użycie układu monitorowania stanu akumulatora .....296
7.5 Eksploatacja lodówki 298
7.6 Ustawianie temperatury 299
7.7 Wyłączanie lub włączanie komory chłodzącej .....300
7.8 Aktywowanie sygnału WLAN dla opcjonalnej aplikacji ....301
7.9 Używanie wyłącznika awaryjnego 302
7.10 Gniazdo USB do zasilania elektrycznego ..... 302
7.11 Wyłączanie lodówki 303
7.12 Rozmrażanie lodówki 303
7.13 Wymiana bezpiecznika urządzenia 304
7.14 Wymiana bezpiecznika wtyczki (prąd stały) .....304
7.15 Wymiana płytki drukowanej 304

8 Czyszczenie 305

9 Usuwanie usterek 306

10 Gwarancja....307
11 Utylizacja 307
12 Dane techniczne....308

1 O b j a śnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała.

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

2 Wskazówki bezpieczeństwa

2.1 Ogólne bezpieczeństwo

OSTRZEŻENIE!

• Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
• Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne nie-bezpieczeństwo.
• Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie, o ile osoby te znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i zrozumiały ewentualne zagrożenia wynikające z niewłaściwego użytkowania.
• Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.
• Dzieci nie mogą bawić się urządzeniem.
• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia.
• W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

OSTROŻNIE!

• Urządzenie należy odłączyć od sieci
• przedka żdym czyszczeniem i konserwacją
• p o k a żdym użyciu

- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.

UWAGA!

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.

• Urządzenie można podłącać wyłącznie:

• za pomocą przewodu zasilania prądem stałym do gniazda prądu stałego w pojeździe (np. gniazda zapalniczki)

• lub za pomocą przewodu zasilania prądem o napięciu 230 V do sieci prądu przemiennego 230 V

• Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.

• Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.
• Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.
• Przenośna lodówka nie nadaje się do transportu substancji żrácych lub zawierających rozpuszczalniki!
• Izolacja tego urządzenia chłodniczego zawiera cyklopentan. Znajdujące się w materiale izolacyjnym gazy wymagają specjalnej procedury utylizacyjnej. Nienadające się do dalszej eksploatacji urządzenie chłodnicze należy dostarczyć do specjalistycznego zakładu utylizacyjnego.

2.2

Bezpieczeństwo podczas eksploatacji urządzenia

OSTROŻNIE!

- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.

UWAGA!

• Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
• Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).

- Niebezpieczeństwo przegrzania!

Należy zawsze pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzone. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.

• Należy uważać, aby nie zakrywać otworów wentylacyjnych.
• Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
• Zanurzanie urządzenia w wodzie jest zabronione.
• Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.

3 W zestawie

rys. 1, strona 3 przedstawia zakres dostawy.

Poz. Ilość Nazwa

1	1	Lodówka kompresorowa
2	1	Przewód przyłączeniowy prądu stałego
3	1	Kabel przyłączeniowy prądu przemiennego
-	1	Instrukcja obsługi

4 O s p r z et

Elementy dostępne jako akcesoria (nieobjęte zakresem dostawy):

Nazwa Nr art.

Uniwersalny zestaw montażowy (system pasów) CFX-UFK

9105304041

Na stronie internetowej Dometic (patrz strona tylna) znajdują się informacje o aplikacji WLAN z funkcjami kontroli, wyświetlania i alarmów. Ta aplikacja może nie być dostępna w danym kraju.

5 U żytkowanie zgodne z przeznaczeniem

Lodówka jest przeznaczona do chłodzenia i mrożenia artykułów spożywczych. Urządzenie chłodnicze nadaje się również do stosowania na łodziach.

Urządzenie chłodnicze jest przeznaczone do podłączania do gniazda wtykowego prądu stałego (np. gniazdo zapalniczki) w samochodzie, na łodzi lub w samochodzie kempingowym. Można je również podłączyć do sieci prądu zmiennego.

Urządzenie chłodzące jest przeznaczone do użytku domowego i w podobnych obszarach zastosowań, takich jak:

● aneksy kuchenne w sklepach, biurach i innych miejscach pracy
• w rolnictwie
- przez gości hotelowych, motelowych i innych miejscach noclegowych
- w barach mlecznych
- w kateringu i podobnych miejscach żywienia zbiorowego

OSTROŻNIE! Zagrożenie zdrowia!

Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z żywnością lub lekami, które mają być przechowywane w urządzeniu chłodniczym.

6 Opis działania

To urządzenie chłodnicze służy do chłodzenia, utrzymywania w chłodzie i zamrażania produktów. Chłodzenie odbywa się za pomocą bezobsługowego obiegu chłodzenia ze sprężarką. Bardzo dobra izolacja i wydajny kompresor zapewniają wyjątkowo szybkie chłodzenie.

Urządzenie chłodnicze posiada dwie osobne komory, które mogę być ustawiane w sposób niezależny od siebie. Urządzenie chłodnicze może być używane we wszystkich kombinacjach:

Duża komora	Mała komora
Komora chłodząca	Zamrażalnik
Zamrażalnik	Komora chłodząca
Komora chłodząca	Komora chłodząca
Zamrażalnik	Zamrażalnik

(Dodatkowe szczegóły, patrz rozdz. „Ustawianie temperatury” na stronie 299)

To urządzenie chłodnicze jest urządzeniem przenośnym.

W trakcie stosowania urządzenia na łodziach przechył ciągły może wynosić maksymalnie 30°.

6.1 Zakres funkcji

• Zasilacz z włączaniem priorytetowym do podłączania do prądu przemiennego
• Trzypoziomowy układ monitorowania stanu akumulatora do ochrony akumulatora pojazdu
• Wyświetlacz ze wskazaniem temperatury w °C i °F wyłącza się automatycznie przy niskim napięciu akumulatora
• Niezależne ustawienia, kontrole i wskazania dla każdego komory
  ● Regulacja temperatury: Dwoma przyciskami w krokach co 1 °C (i co 2 °F)
• Wbudowany nadajnik WLAN, umożliwia obsługę poprzez aplikację
• Sygnalizowanie otwartej pokrywy
  ● Gniazdo USB do zasilania elektrycznego

• Wyłącznik awaryjny

• Składane uchwyty

• Wyjmowane kosze

6.2 Elementy obsługi i wskaźników

Blokady pokrywy: rys. 2 1, strona 3

Panel sterowania (rys. 3, strona 3)

Poz.	Nazwa	Objaśnienie
1	ONOFF	Włącza lub wyłącza urządzenie chłodnicze, gdy przycisk zostanie wciśnięty na jedną do dwóch sekund
2	POWER „Ó”	Wskaźnik trybu pracy
		Dioda LED świeci się na zielono:	Kompresor jest włączony
		Dioda LED świeci się na pomarańczowo:	Kompresor jest wyłączony
		Dioda LED mruga pomarań-czowym światłem:	Wyświetlacz został automa-tycznie wyłączony z powodu niskiego napięcia akumulatora
3	ERROR Dioda LED miga na czer-wono:		Włączone urządzanie chłodni-cze nie jest gotowe do użycia
4	SET Wybiera tryb wprowadzania– Ustawienie temperatury (duża/mała komora chłodząca)– Ustawienie jednostki temperatury – °C lub °F– Ustawianie układu monitorowania stanu akumulatora– Włącza lub wyłącza WLAN
5	C h łodzeń dużej komory	Wskaźnik statusu dużej komory chłodzącej
		Dioda LED świeci się na nie-biesko:	Komora chłodząca chłodzi
		Dioda LED nie świeci się:	Komora chłodząca nie chłodzi
6	W y świetlądPrzedstawia informacje o dużej komorze chłodzącej dużej komory – Wyświetla „OFF”, gdy komora chłodząca jest wyłączona chłodzącej
7	W y świetlądPrzedstawia informacje o małej komorze chłodzącej małej komory – Wyświetla „OFF”, gdy komora chłodząca jest wyłączona chłodzącej

Poz.	Nazwa	Objaśnienie
8	C h łodzemalęj komorychłodzącej	Wskaźnik statusu małej komory chłodzącejDioda LED świeci się na nie-biesko:Komora chłodząca chłodzi
		Dioda LED nie świeci się:Komora chłodząca nie chłodzi
9	DOWN –	Jednorazowe naciśnięcie obniża wybraną wartość wejściową
10	UP +	Jednorazowe naciśnięcie podwyższa wybraną wartość wej-ściową

Gniazda przyłączeniowe, wyłącznik awaryjny (jeśli występuje) i gniazdo USB (rys. 4, strona 4):

Poz. Nazwa

1 Gniazdo prądu przemiennego
2 Uchwyt bezpiecznikowy
3 W y łącznik awaryjny
4 Gniazdo USB do zasilania elektrycznego
5 Gniazdo prądu stałego

7 O b s ługa

7.1 Przed pierwszym użyciem

WSKAZÓWKA

Przed pierwszym użyciem lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie” na stronie 305).

Przełożenie ogranicznika otworu pokrywy

Jeżeli pokrywa powinna się otwierać z innej strony, można przełożyć ogranicznik otworu pokrywy. W tym celu należy postępować w następujący sposób:

▶ Otworzyć pokrywę i ją zdjąć (rys. 5 A, strona 4).

Usunąć po trzy śruby z zawiasów bocznych (rys. 5 B, strona 4) i zdjąć zawiasy.
Przy użyciu małego wkrętaka usunąć plastikowe osłony z nowych pozycji zawiasów bocznych i umieścić je na starych pozycjach zawiasów.
▶ Umieścić zawiasy boczne w nowych pozycjach.
Usunąć plastikowe osłony ze środkowej pozycji zawiasu (rys. 6 A, strona 5).
Usunąć cztery śruby z zawiasu środkowego (rys. 6 B, strona 5) i zdjąć zawias.
Przy użyciu małego wkrętaka usunąć plastikową osłonę z nowej pozycji zawiasu i umieścić je na starej pozycji zawiasu (rys. 6 C, strona 5).
▶ Umieścić zawias środkowy w nowej pozycji.
Włożyć pokrywę w zawias po przeciwnej stronie (rys. 6 D, strona 5).

Wybór jednostki temperatury

Przy ustawianiu temperatury można wybrać wartości wyrażone w stopniach Celsjusza i Fahrenheit. W tym celu należy postępować w następujący sposób:

▶ Włączyć urządzenie chłodnicze.
▶ Należy trzykrotnie nacisnąć przycisk „SET” (rys. 3 4, strona 3).
Za pomocą przycisku „UP +” (rys. 3 10, strona 3) lub „DOWN -” (rys. 3 9, strona 3) ustawić jednostkę temperatury °C lub °F.

√ Na obu wyświetlaczach przez kilka sekund widoczna jest ustawiona jednostka temperatury. Wyświetlacze kilkakrotnie zamigają przed powrotem do wyświetlania aktualnej temperatury.

7.2 Rady dotyczące oszczędzania energii

• Wybierz miejsce z dobrą wentylacją, nienarażone na promieniowanie słoneczne.
• Schłódź ciepłe potrawy przed ich włożeniem do urządzenia.
• Nie otwieraj lodówki częściej niż jest to konieczne.
• Nie zostawiaj otwartej lodówki dłużej niż to jest konieczne.
• Należy rozmrozić urządzenie chłodnicze zaraz po wytworzeniu się warstwy lodu.
• Unikać zbyt niskiej temperatury wewnętrznej.

7.3 Podłączanie urządzenia chłodniczego

Podłączanie do akumulatora (samochodu lub łodzi)

To urządzenie chłodnicze może być zasilane prądem stałym.

UWAGA! Niebezpieczeństwo uszkodzenia!

Przed ładowaniem akumulatora za pomocą ładowarki odłączyć od niego urządzenie chłodnicze lub inne odbiorniki prądu.

Przepięcia mogą uszkodzić elektronikę urządzeń.

Urządzenie chłodnicze wyposażono w zabezpieczenie chroniące przed nieprawidłowym połączeniem biegunów przy podłączeniu akumulatora do prądu stałego oraz przed zwarciem.

Włożyć kabel przyłączeniowy prądu stałego (rys. 1 2, strona 3) do gniazda prądu stałego i podłączyć do sieci prądu stałego.

Podłączanie do sieci prądu przemiennego (np. w domu lub biurze)

NIEBEZPIECZEŃSTWO! Zagrożenie życia w wyniku porażenia prądem!

• Nie wolno manipulować wtyczkami i wyłącznikami wilgotnymi rękami lub stojąc na mokrej powierzchni.
• W przypadku korzystania z urządzenia chłodniczego na łodzi przy zastosowaniu przyłącza lądowego do sieci prądu przemiennego konieczne jest włączenie bezpiecznika różnicowo-prądowego pomiędzy urządzeniem chłodniczym a tą siecią. Wówczas należy skorzystać z porady specjalisty.

Urządzenia chłodnicze posiadają wbudowany zasilacz uniwersalny z układem wyboru priorytetu zasilania sieciowego do podłączania do prądu przemiennego. Dzięki układowi wyboru priorytetu zasilania sieciowego urządzenie po podłączeniu do sieci prądu przemiennego przełącza się automatycznie na zasilanie sieciowe, nawet gdy nadal jest podłączony kabel przyłączeniowy prądu stałego.

Włożyć kabel przyłączeniowy prądu przemiennego (rys. 1 3, strona 3) do gniazda prądu przemiennego i podłączyć do sieci prądu przemiennego.

7.4 Użycie układu monitorowania stanu akumulatora

Urządzenie chłodnicze jest wyposażone w wielopoziomowy układ monitorowania stanu akumulatora, który przy podłączaniu do sieci prądu stałego chroni akumulator pojazdu przed głębokim rozładowaniem.

Jeżeli urządzenie chłodnicze jest używane przy wyłączonym zapłonie w pojeździe, wyłącza się ono samodzielnie, gdy napięcie spadnie poniżej ustawianej wartości. Urządzenie chłodnicze włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie napięcie wystarczające do ponownego włączenia.

UWAGA! Niebezpieczeństwo uszkodzenia!

Po wyłączeniu akumulatora przez układ monitorowania stanu akumulatora akumulator nie posiada już swojej pełnej pojemności. Należy unikać wielokrotnego uruchamiania lub eksploatowania odbiorników energii bez dłuższych faz ładowania. Należy pamiętać o ponownym naładowaniu akumulatora.

W trybie „HIGH” układ monitorowania stanu akumulatora reaguje szybciej niż na poziomie „LOW” i "MED (patrz poniższa tabela).

Tryb układu monitorowania stanu akumulatora	LOW MED HIGH
Napięcie wyłączeniowe przy 12 V	10,1 V 11,4 V 11,8 V
Napięcie ponownego włączenia przy 12 V	1 1 , 1 V 1 2 , 2 V 1 2 , 6 V
Napięcie wyłączeniowe przy 24 V	21,5 V 24,1 V 24,6 V
Napięcie ponownego włączenia przy 24 V	23,0 V 25,3 V 26,2 V

W celu zmiany trybu układu monitorowania stanu akumulatora:

▶ Włączyć urządzenie chłodnicze.
▶ Nacisnąć cztery razy przycisk „SET” (rys. 3 4, strona 3).
Przyciskami „UP+” (rys. 3 10, strona 3) lub „DOWN –” (rys. 3 9, strona 3) ustawić tryb układu monitorowania stanu akumulatora.

√ Na wyświetlaczu pojawi się następujące wskazanie: Lo (LOW), Nd (MED), HI (HIGH)

√ Na wyświetlaczu przez kilka sekund przedstawiony jest ustawiony tryb. Wyświetlacz kilkakrotnie miga przed wyświetlieniem aktualnej temperatury.

WSKAZÓWKA

Jeżeli urządzenie chłodnicze jest zasilane z akumulatora rozruchowego, należy wybrać tryb układu monitorowania stanu akumulatora „HIGH”. Jeżeli urządzenie chłodnicze jest podłączone do akumulatora zasilającego, wystarczający jest tryb układu monitorowania stanu akumulatora „LOW”.

7.5 Eksploatacja lodówki

UWAGA! Niebezpieczeństwo przegrzania!

Należy pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzane. Uważać, aby nie zakrywać otworów wentylacyjnych. Należy zadbać o to, aby lodówka stała w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza.

▶ Urządzenie chłodnicze należy ustawić na stałym podłożu.
Należy pamiętać, aby nie były zakryte otwory wentylacyjne, przez które może uchodzić nagrzane powietrze.

WSKAZÓWKA

Urządzenie chłodnicze należy ustawić w sposób przedstawiony na (rys. 1, strona 3). Gdy urządzenie chłodnicze jest używane w innej pozycji, może to spowodować jego uszkodzenie.

Podłączyć urządzenie chłodnicze, patrz rozdz. „Podłączanie urządzenia chłodniczego” na stronie 295.

UWAGA! Zagrożenie spowodowane zbyt niską temperaturą!

Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub produkty, które mogą być chłodzone do wybranej temperatury.

Wcisnąć przycisk „ON/OFF” (rys. 3 1, strona 3) na jedną - dwie sekundy.

√ Świeci się dioda LED „Ó” (rys. 3 2, strona 3).

√ Włączą się wyświetlacze (rys. 3 6 i 7, strona 3) i wskazują aktualną temperaturę chłodzenia.

√ Zależnie od ustawionej temperatury komory chłodzącej urządzenie chłodnicze zaczyna chłodzić jedną lub obie komory chłodzące.

√ Diody LED (rys. 3 5 i 8, strona 3) świecą się, gdy urządzenie chłodzi daną komorę chłodzącą.

WSKAZÓWKA

W przypadku zasilania akumulatorem wyświetlacz wyłączy się automatycznie, gdy napięcie akumulatora będzie niskie. Dioda LED „Ó” miga na pomarańczowo.

Blokowanie urządzenie chłodniczego

Zamknąć pokrywę.
▶ Docisnąć blokady (rys. 2 1, strona 3) w dół do momentu ich wyraźnego zablokowania się.

WSKAZÓWKA – Alarm „Pokrywa otwarta”

Gdy pokrywa pozostanie otwarta dłużej niż przez trzy minuty przy włączonym urządzeniu, miga lampka wewnętrzną do momentu zamknięcia pokrywy.

7.6 Ustawianie temperatury

▶ Nacisnąć przycisk „SET” (rys. 3 4, strona 3):

– jeden raz dla dużej komory chłodzącej
– dwa razy dla małej komory chłodzącej

√ Miga wskazanie danej komory chłodzącej.
Przyciskami „UP +” (rys. 3 10, strona 3) lub „DOWN –” (rys. 3 9, strona 3) ustawić temperaturę chłodzenia.

Można tak ustawić temperaturę, aby każda komora pełniła funkcję chłodzenia lub mrożenia.

√ Na wyświetlaczu przez kilka sekund wyświetla się ustawiona wymagana temperatura chłodzenia. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury.

WSKAZÓWKA

Temperaturę dla każdej komory chłodzące można ustawić na -22 °C. Producent zaleca jednak ustawianie temperatury w zakresie -15 °C do -18 °C dla normalnej pracy i optymalnego zużycia energii.

7.7 Wyłączanie lub włączanie komory chłodzącej

Gdy potrzebna jest tylko jedna komora chłodząca, drugą można wyłączyć, aby zmniejszyć zużycie energii.

Wyłączanie komory chłodzącej

Gdy na wyświetlaczy komory chłodzącej widoczna jest temperatura, można wyłączyć komorę w następujący sposób:

▶ Nacisnąć przycisk „SET” (rys. 3 4, strona 3):

– jeden raz dla dużej komory chłodzącej
– dwa razy dla małej komory chłodzącej

√ Miga wskazanie danej komory chłodzącej.
▶ Nacisnąć przycisk „ON/OFF” (rys. 3 1, strona 3).
√ Na wyświetlaczu danej komory chłodzącej przez pięć sekund miga informacja „OFF”, a następnie się zatrzymuje.

Włączanie komory chłodzącej

Gdy na wyświetlaczy komory chłodzącej widoczne jest „OFF”, można włączyć komorę w następujący sposób:

▶ Nacisnąć przycisk „SET” (rys. 3 4, strona 3):

– jeden raz dla dużej komory chłodzącej
– dwa razy dla małej komory chłodzącej

√ Miga wskazanie danej komory chłodzącej.
▶ Nacisnąć przycisk „ON/OFF” (rys. 3 1, strona 3).
√ Na wyświetlaczu przez kilka sekund wyświetla się ustawiona wymagana temperatura chłodzenia. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury.

7.8 Aktywowanie sygnału WLAN dla opcjonalnej aplikacji

Urządzenie chłodnicze może być sterowane przez sieć WLAN za pomocą aplikacji, którą można zainstalować na kompatybilnym urządzeniu. Aplikacja jest wyposażona w funkcje kontroli, wskazywania i alarmu.

Dodatkowe informacje są dostępne na lokalnych stronach internetowych Dometic (patrz tylna strona). Należy pamiętać, że dana aplikacje może nie być dostępna we wszystkich krajach.

Nazwa WLAN lodówki kompresorowej brzmi: „CFX95DZ2_xxxxxxxx”. Ustawione domyślnie hasło brzmi „00000000”. Nazwę WLAN i hasło można dowolnie zmieniać.

Włączanie/wyłączanie sygnału WLAN

▶ Nacisnąć pięć razy przycisk „SET” (rys. 3 4, strona 3).
Przyciskami „UP +” (rys. 3 10, strona 3) lub „DOWN –” (rys. 3 9, strona 3) włączyć lub wyłączyć sygnał WLAN.
√ Na wyświetlaczu przez kilka sekund wyświetla się żądane ustawienie. Wyświetlacz kilkakrotnie miga przed wyświetleniem aktualnej temperatury.

WSKAZÓWKA

• W ustawieniach domyślnych nadajnik WLAN jest wyłączony. Podczas pierwszego uruchomienia oraz po każdej przerwie w dostawie prądu w celu umożliwiaenia korzystania z aplikacji należy włączyć nadajnik WLAN.
• Nadajnik WLAN zużywa mało prądu. W celu osiągnięcia optymalnego poziomu zużycia prądu należy jednak wyłączać nadajnik WLAN, gdy nie jest używany.

Przywracanie ustawień fabrycznych sieci WLAN

W przypadku spersonalizowania ustawień WLAN urządzenia chłodniczego poprzez aplikację WLAN i zapomnienia hasła można przywrócić ustawienia fabryczne urządzenia chłodniczego:

▶ Nacisnąć pięć razy przycisk „SET” (rys. 3 4, strona 3).
▶ Wcisnąć przycisk „UP +” (rys. 3 10, strona 3) na minimum pięć sekund.
√ Na wyświetlaczu zamiga kilka razy „rES” przed powrotem do poprzedniego wskazania.
√ Ustawienia WLAN zostały zresetowane.

Dodatkowe informacje znajdują się na stronie internetowej Dometic z aplikacją.

7.9 Używanie wyłącznika awaryjnego

Wyłącznik awaryjny (rys. 4 3, strona 4) znajduje się pod panelem obsługi. Dla trybu normalnego przełącznik znajduje się w położeniu „NORMAL USE” (użycie normalne).

W przypadku zakłócenia działania elektronicznego układu sterującego przesunąć przełącznik na „EMERGENCY OVERRIDE” (uruchamianie awaryjne).

WSKAZÓWKA

Gdy przełącznik znajduje się w położeniu „EMERGENCY OVERRIDE”, układ chłodzenia pracuje z pełną wydajnością. Zależnie od trybu działania poszczególnych przegród w momencie przełączenia system używa jedną lub dwie przegrody jako zamrażarkę i/lub wyłącza jedną z nich.

7.10 Gniazdo USB do zasilania elektrycznego

Gniazdo USB można wykorzystywać do ładowania małych urządzeń (np. telefony komórkowe i odtwarzacze MP3).

W tym celu wystarczy podłączyć do urządzenia kabel USB (nie wchodzi w zakres dostawy).

WSKAZÓWKA

Należy się upewnić, czy podłączone do gniazda USB urządzenie może być zasilane prądem 5 V/500 mA.

7.11 Wyłączanie lodówki

▶ Opróżnić urządzenie chłodnicze.
▶ Wyłączyć urządzenie chłodnicze.
▶ Wyciągnąć przewód przyłączeniowy.

W przypadku gdy urządzenie chłodnicze nie będzie używane przez dłuższy czas:

Pokrywę pozostawić lekko otwartą. To zapobiegnie powstawaniu nieprzyjemnego zapachu.

7.12 Rozmrażanie lodówki

Wilgotne powietrze może się osadzać na parownikach lub wewnątrz urządzenia chłodniczego w postaci szronu, który ogranicza wydajność chłodzenia. Należy więc w odpowiednim czasie rozmrażać urządzenie chłodnicze.

UWAGA! Niebezpieczeństwo uszkodzenia!

Do usuwania warstw lodu i do oddzielania mocno zamrożonych artykułów od powierzchni zamrażarki nie wolno używać twardych lub ostrych narzędzi.

Aby rozmrozić urządzenie chłodnicze:

▶ Wyjąć chłodzone produkty.
▶ Umieścić je w innym urządzeniu chłodniczym, aby pozostało zimne.
▶ Wyłączyć urządzenie chłodnicze.
▶ Pozostawić otwartą pokrywę.
▶ Zebrać wodę.

7.13 Wymiana bezpiecznika urządzenia

NIEBEZPIECZEŃSTWO! Zagrożenie życia w wyniku porażenia prądem!

Przed wymianą bezpiecznika urządzenia odłączyć zasilanie elektryczne i kabel przyłączeniowy.

▶ Odłączyć zasilanie elektryczne od urządzenia chłodniczego.
▶ Wyciągnąć przewód przyłączeniowy.
▶ Wyjąć wkładkę bezpiecznikową (rys. 4 2, strona 4) np. wkrętakiem.
Wymienić wadliwy bezpiecznik na nowy o tej samej wartości (4A 250V).
▶ Włożyć wkładkę bezpiecznikową do obudowy.
▶ Podłączyć zasilanie elektryczne od urządzenia chłodniczego.

7.14 Wymiana bezpiecznika wtyczki (prąd stały)

▶ Odkręcić obudowę kołka wtykowego (rys. 7 3, strona 5) od wtyczki (rys. 7 1, strona 5).
Wymienić wadliwy bezpiecznik (rys. 7 2, strona 5) na nowy o tej samej wartości (3AG, 15 A).
Złożyć wtyczkę w odwrotnej kolejności.

7.15 Wymiana płytki drukowanej

▶ Odłączyć zasilanie elektryczne od urządzenia chłodniczego.
▶ Wkrętakiem otworzyć przezroczystą osłonę (rys. 8 A, strona 5).
▶ Odkręcić śruby montażowe płytki drukowanej (rys. 8 B, strona 5).
▶ Odłączyć wtyczkę od płytki drukowanej (rys. 8 C, strona 5).
Wymienić wadliwą płytkę drukowaną na nową.
Włożyć nową płytkę drukowaną, wykonując czynności w kolejności odwrotnej do usuwania płytki.
▶ Ponownie umieścić przezroczystą osłonę w obudowie.
▶ Podłączyć zasilanie elektryczne od urządzenia chłodniczego.

8 Czyszczenie

OSTRZEÏENIE!

Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.

UWAGA! Niebezpieczeństwo uszkodzenia!

• Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
• Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.

Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz.
Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia.

9 Usuwanie usterek

Usterka	Możliwa przyczyna	Proponowane rozwiązanie
Urządzenie nie działa, nie świeci się dioda LED	Brak napięcia w gnieź-dzie samochodowym.	W większości pojazdów konieczne jest włączenie zapłonu, aby w gnieździe prądu stałego było napięcie.
	W gnieździe prądu prze-miennego nie ma napię-cia.	Należy spróbować podłączyć urządzenie do innego gniazda wtykowego.
	Bezpiecznik urządzenia jest uszkodzony	Wymienić bezpiecznik urządzenia, patrz rozdz. „Wymiana bezpiecznika urządze-nia” na stronie 304.
	Zintegrowany zasilacz jest uszkodzony	Naprawę może wykonać tylko odpowiedni zakład serwisowy.
Urządzenie nie chłodzi (wtyczka jest włóżona, świeci się dioda LED „POWER”).	Uszkodzony kompresor.	Naprawę może wykonać tylko odpowiedni zakład serwisowy.
Urządzenie nie chłodzi (wtyczka jest włóżona, dioda LED „POWER” miga pomarańczowym światłem, wyświetlacz jest wyłączony).	Napięcie akumulatora jest niewystarczające	Należy również naładować akumulator.
	Za wysoki tryb układ monitorowania stanu akumulatora	Ustawić układ monitorowania stanu aku-mulatora na niższy tryb.
Podczas zasilania z gniazda prądu stałego: Zapłon jest włączony, urządzenie nie działa, nie świeci się dioda LED Wyciągnąć wtyczkę z gniazdka i przeprowa- dzić stosowne kontrole.	Gniazdo prądu stałego jest zabrudzone. Powo-duje to nieprawidłowy styk elektryczny.	Gdy wtyczka w gnieździe prądu stałego jest zbyt ciepła, należy oczyścić gniazdo. Innym powodem może być nieprawidłowo zmontowana wtyczka.
	Bezpiecznik wtyczki prądu stałego jest prze-palony.	Wymienić bezpiecznik (15 A) wtyczki prądu stałego, patrz rozdz. „Wymiana bezpiecznika wtyczki (prąd stały)” na stronie 304
	Bezpiecznik pojazdu jest przepalony.	Wymienić bezpiecznik samochodowy gniazda prądu stałego (zwykle 15 A), uwzględniając przy tym informacje zawarte w instrukcji obsługi pojazdu.
Na wyświetlaczu poja-wia się komunikat o błę-dzie (np. „Err1”) i urządzenie nie chłodzi.	Usterka spowodowała wyłączenie urządzenia	Naprawę może wykonać tylko odpowiedni zakład serwisowy.
Miga oświetlenie wewnętrzne przegrody.	Pokrywa przegrody pozostała otwarta na ponad pięć minut.	Zamkną pokrywę przegrody.

10 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

11 Utylizacja

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

12 Dane techniczne

	CFX95DZ
Nr art.: 9105306206
Zasilanie:	12/24 V--- i 100 - 240 V~
Prąd znamionowy:	12 V---: 9,2 A24 V---: 4,5 A100 V~: 1,10 A240 V~: 0,45 A
Zakres temperatury chłodzenia:	Od +10 °C do -22 °C (od +50 °F do -8 °F)
Kategoria: 1
Klasa efektywności energetycznej: A+
Zużycie energii: 109 kWh/rok
Pojemność brutto:Duża komora chłodząca: Mała komora chłodząca:	54 l40,5 l
Pojemność użytkowa:Duża komora chłodząca: Mała komora chłodząca:	50,5 l34,5 l
Klasa klimatyczna: N, T
Temperatura otoczenia: +16 °C do +43 °C
Emisja hałasu: 37 dB(A)
Gniazdo USB:	5 V---, 500 mA
Czynnik chłodniczy: R134a
Ilość czynnika chłodniczego:	65 g
Wymiary (S x W x G) w mm:W uchwytami: Bez uchwytów:	957 x 472 x 530900 x 472 x 530
Waga:	32 kg
Kontrola/certyfikaty:

WSKAZÓWKA

Przy temperaturze otoczenia wynoszącej powyżej 32 °C (90 °F) nie można osiągnąć minimalnej temperatury.

Zaistenie krytu: obr. 2 1, strane 3
