HASZNÁLATI ÚTMUTATÓ 380/10/50 KR 15 TLG Güde

Eredeti hasznalati utmutató

KOMPRESSZOR KESZLET

Magyar HU 51

Kérjuk, olvassa el figyelmesen az alabbi utasitasokat, mielott hasznalja a berendezes mukodese.

A.V. 2 Utánnyomást és résztúnnyomást is jóva kell hagyatni.Muszaki valtozások fenntartva. Illusztrácios abrák! Az eredeti hasznalati utasítás fordítasa

HU	Vannak kerdései? Reklamáció? Szüksége van pólkatrészekre, vagy hasznalati utasításra? Honlapunkon a www.guide.com címen szerviz terén gyorsan, bürökráciát kíárva segít ségère leszünk. Kérem, segitsen, hagy segithessünk. Hogy gétpét reklamáció esetén identifikålhassuk, szükségünk van a gyartási számra, a szortiment tételszámára és a gyartási évre. Ezek az adatok fel vannak tuntete a tipus címkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az alábbiakban. Gyartási szám: Szortiment tételszám: Gyartási év:
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

JELZESEK:

A gyartmanyBiztonsaga:

CE
A gyártmány megfelel az illető EU(normák követelményeinek

Tilalmak:

Húzza a gezetéket tilos Tilos esöben használni
Kompresszor nem veszi nélkül mücködésbe védófedés	Nyomás nem hagyja el a biztonsági szelep

Figyelmeztetes:

!
Figyelmeztetes/vigyázz	Figyelmeztés a veszélyes magas feszült ségre
Figyolem forró felületek	Óvakodj az automatikustart

Utasitások:

Használat elött olvassa el a használatiutasítást	Viseljen hallásvédó!

Termeszetvedelem:

	PAP
A hulladékot Úgy semmisitse meg, hogy ne károsītsa a környezetet .	A karton csomagolást át lehet adni megsemmisitésre hulladékgyüjtõbe.
Hibás és/vagy tönkrement villany, vagy elektrmosgépeket át kell adni az illetékes hulladékgyüjtő telepre.

Csomagolas:

J	↑↑
Védje nedvesség Ellen	A csomagolást felállitott helyzetben tartsa
interseroh Transportstätigkeit 85464
Interseroh-Recycling

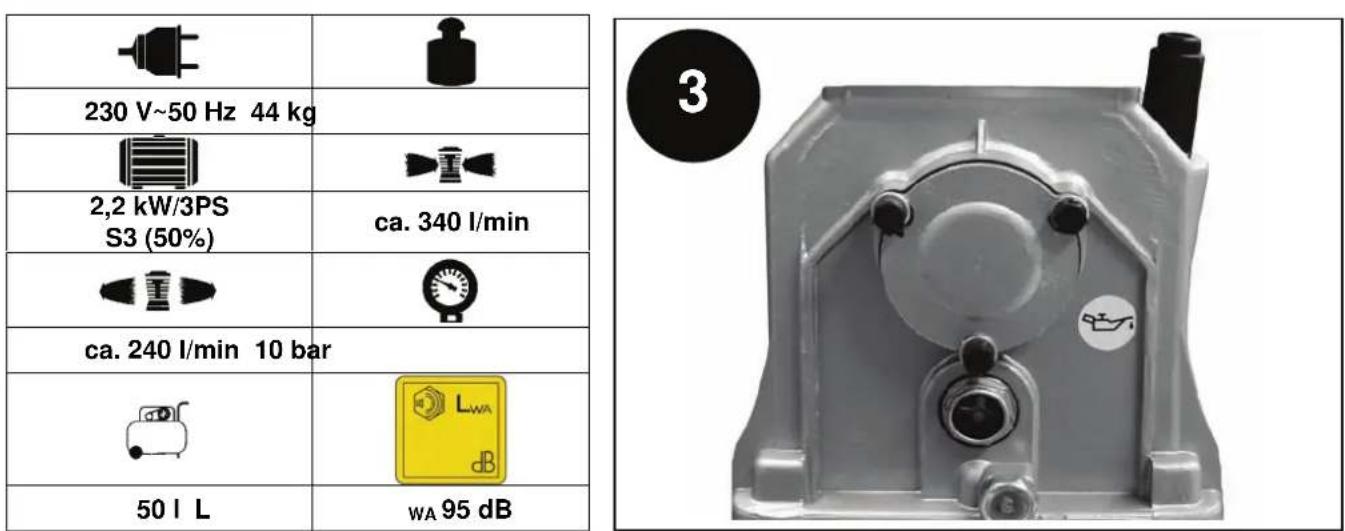

Muszaki adatok:

Dugvilla	Súly
Motorteljesitmény	Szívóteljesitmény
hatékony mennyiség Maxi mális nyomás
Kazán tartalom LWA	LwB
Páralecsapódás csatorna rendszeresen

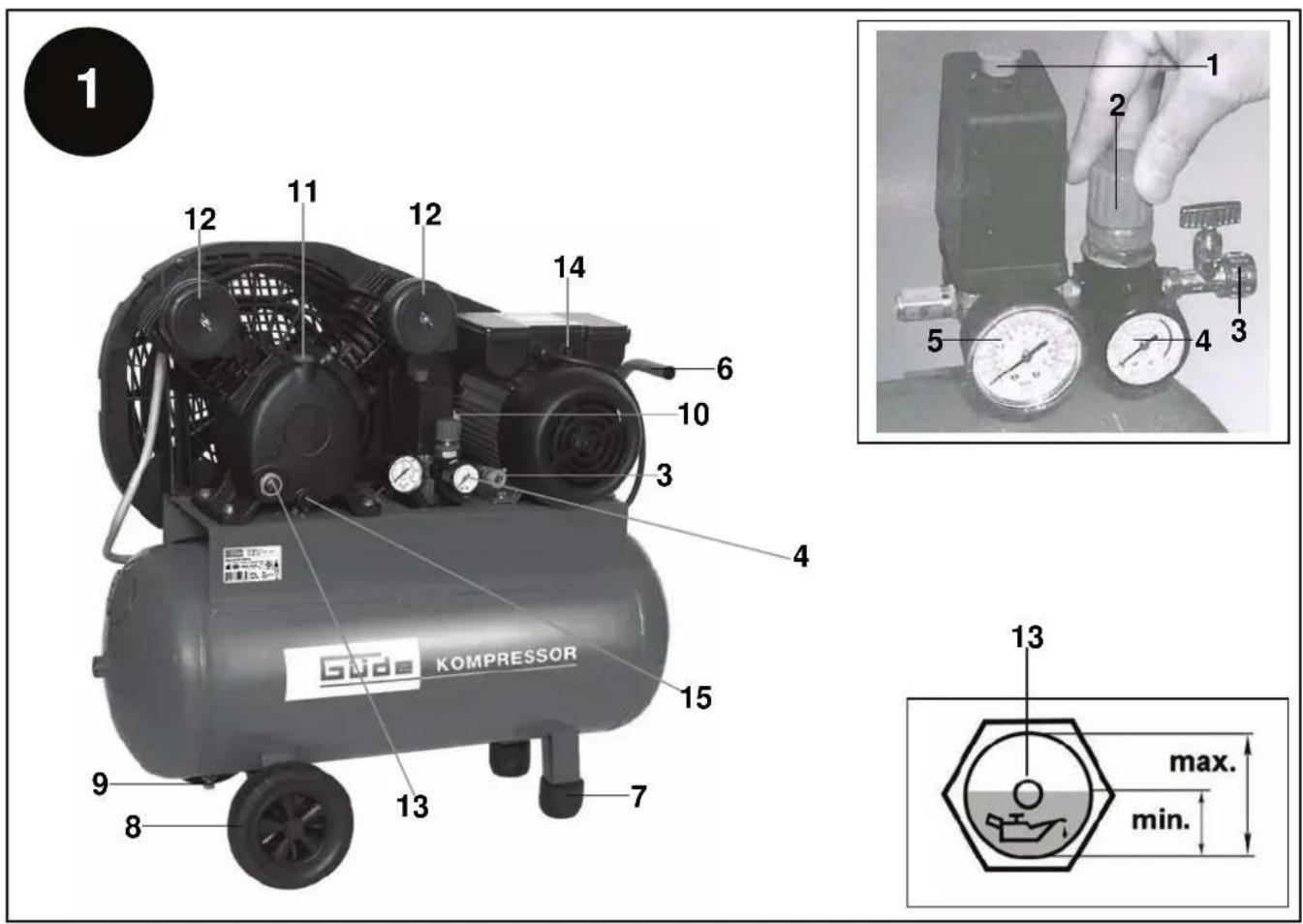

Keszulek leirasa (fig. 1)

1. Be-/kikapcsolo
2. Redukciós szelep forgató gombja
3. Pneumatikus csatlakozó
4. Redukcios szelep manometere
5. Legtartaly manometere
6. Markoló
7. Talpazat
8. Transportkerek
9. Viz leereszt szeleppel
10. Biztonsagi
11. Olaj toltse csö

12. Levegoszuro

13. Looking Glass

14. Tulterhelés elleni védelem
15. Olaj leeresztoc savart

Szallitasi

Eredeti hasznalatiutasitas

Jotallasi level

KOMPRESSZOR KESZLET 380/10/50 KR 15 TLG

Olajmero, resp. olaj dugó

Kerekek csavarokkal

Gumi hangfogó csavarokkal

Levegoszuro

Azonossagi nyilatkozat EU

Ezzel kijelentjuk mi, a

Güde GmbH & Co. KG

Birkichstraße 6

74549 Wolpertshausen

Germany

hogy a lentiekben meggelölt gépipari termék,

koncepciaja es tervezese, az altalunk forgalomba

kerulokivitelezesben, megfeliz EU illetékes

biztonsagi es higiénia szabályzatak

alapkovetelmenyinek.

A gépen, a velünk való konzultáció nélkül végzett

valtozások eseten, a jelen nyilatkozat

ervenyesseget veszti.

Gép: KOMPRESSZOR KESZLET 380/10/50 KR 15 TLG

Megrendelésizam.:71175

Vonatkozo EK-irányelvek:

2006/42/EG

2006/96/EG

2004/108/EG

2000/14/EG

Használt harmonizált szabványok:

EN 1012-1

EN 60204-1

EN 60335-1

EN 55014-1:2006

EN 55014-2/A1::2001

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

Certifikálas helyszíne:

TUV SUD Product Service GmbH

Ridlerstrasse 65; D-80339 München

Datum/gyarto alairasa: 7.06.2010

Az alairó adatai: Arnold ur,

ugyvezetogiazgato

Muszaki dokumentácio:

J. Burkle FBL; QS

Jotallas

A jotállás kizárolag az anyagi, vagy gyartási hibákból eredé elegtelensegkre vonatkozik.

Reklamácio esétén fel kell mutatni az eredeti, a vásárlaskor kapott, s a vásárlás datumával ellátot iratot.

A jotallas nem vonatkoiz k ageppel valo szaktalan hasnalat kovetkezten bekovetkezo hibakra, pl. a gep tulterhele, eroszakos hasznalata, vagy idegen targyakkal valo megrongalóda.

A hasznalati utasitas mellozese kovetkezmeneyire, szerelesi es szokasos, normalis elhasznalodasra sem vonatkozik a jotallas.

ÁltalánosBiztonságiutasitások

A hasznalati utasitast a gep elso hasznalata elott figyelmesen el kell olvasni. Az esetben, ha a gep bekapsolasaval es hasznalatalval kapcsolatban ketssegeik lesznek forduljanak a gyartohoz (szerviz osztaly).

A MAGAS SZINVONALU BIZTONSAG ERDEKEBEN TARTSA BE AZ ALABBI UTASITASOKAT:

Vigyázz: Üzemeltesse kizárólag FI - vel (hibaáram elleni védó kapcsoló)!

VIGYAZZ!

Tartsa munkahelyet rendben es tisztan. A munkahelyen es a munaasztalon levro rendetlenseg szemelyek serulsehez verzehet.
Respektáljá munkakörnyezete sajtosságait.. Villanyszerszámokat és gépeket ne hasznaljon nyirkos, vagy nedves környezetben. Bitzositsa be a megfelelo vilagitast. Villanyszerszámokat ne hagyjon esön, vagy nedves levegőn, ne kapcsolja be konnyen gyulékony folyadékok, vagy gazak közelében.
A gép kozelébe nem szabad idegen személyeket engedni. Latogatókat, nezokoznséget, foleg gyerekeket, betegetek, vagy legyengult személyeket tartson távol munkahelyétól
Ugyeljen a szerszámok biztonságos elhelyezésére. A gépet, ha nem használia, tegye száraz helyre, lehetőleg magasra, vagy zárja be úgy, hogy ne legyen hozzaférhétő mas személyek részére.
- Minden munkához megfelelo szerszámot használjon. Ne használjon pl.kis gépet, vagy kellekeket oylan munkához, mely erós, nagy gépet kovetel. A gépet kizárólag arra a celra szabad használni, melyre rendelteteve van. A gépet tilos túlterhelní
Gondoskodjon a villanyvezetó kabelrol. Ne huzza a kabelt, ne huzza ki a dugvillat a kabelnel fogva. A kabelt nem szabad hoforrás, olajok és éles tárgyak Közelében tartani.
- Akadályozza meg a gép vétleten bekapcsolóását. Mielott a dugvillat a konektorba helyezi, győzódjön meg arról, hogy a kapcsoló „kikapcsolva“ helyzetben legyen.
Kinti k ornyezetben kizarolag specialis hosszabbito kabelt hasznaljon. Kinti hasznalatra kizarolag specialis hosszabbito kabelt hasznaljon, mely erre a celra megfelelo, s e szerint van megelolve.
- Mindig legyen eber munka kozben, ugyeljen arra, mit csinal. Villamos szerszámmal nem szabad dolgoznia, ha fáradt.
Ellenorizze az alkatreszek allapotat. Hasznalat elott ellenorize a berendezest. Nehany alkatresz elromlott? Ha nem nagy a hiba, fontolja meg, hogy a berendzes kapes-e igy is hiba nelkul esBiztonsagosan mukodni.
- Eloize meg az aramutest. Kerülje ki teste erintkezését lefoldt objectumokkal, pl. vizvezetek, fütotest, rezsó és jegszekrény.
Hasznaljon kizarolag jovahagyott alkatreszeket. Karbantartashoz es javitasokhoz hasznaljon kizarolageredeti, vagy azeredetivel megegyezo alkatreszeket. Az alkatreszeket kizarolag autorizalt javitomuhelyekbenVASARola.
- Figyelmeztetés! A hasznalatiutasíasban nem ajánlott kellek és alkatreszek hasznalata szemelyek veszéyeztetehez és károk keletkezéshez gezehet.

Az esetben, ha a kompresszort beepiti helységbe fixen, koteles periodikus szakertoi ellenorzsnek alavetni!

Biztonsagi utasitások elso üzembehelyezeshez

Vigyázz! Kizárólag RCD-vel (áramvédó) Üzemeltethetö!
Vigyáz! A kompresszort kizárólag az illetékes kerekekkel és gumi topmitókkal szabad üzembehelyezni.

Az elso es minded uzembehelyezes elott ellenorizze az olaj allapotat (Lasd. "Olajtolto garat" es, Az olaj allapotanak ellorzese")
Vigyázz! A kompresszort tilos ki-, vagy bekapsolni a dugvilla segitségével. Minden esetben a kapcslo lenyomásával kell kikapcsolni, Ellenkező esetben nem aktivalódk a nyomás mentesitésí folyamat. A kompresszor rovidzárlat eseten sem kerül nyomás nélküli allapotba, s igy veszély forrósa lehet.
A kompresszort tilos beepiteni az autoba, vallakozas celjara, szakertoi engedely nelkull!
- Az esetben, ha a kompresszort vallalkozoi
celokra akaria hasznalni, elso üzembehelyezes
elott feltétlenul ellenörizetni kell szakertövel (az
üzembitztonsagi rendelet, §17 pont 25 szerint). Az
ellenörzest a kompresszor forgalmazojänak kell
elintézie.
Vigyázz! Az esetben, ha a kompresszor automatikus berendezéskbe lesz szerelve, megfelelo veszjelzókkel kellatni, resp. biztosító berendezésell rovidzárlat, hibás funkció, vagy a kompresszor muködésenek megszakadasa esetere (pl. allatok takarmányozó szalagok).
A levegosugar tilos teste nyilasai fele iranyitani, halalos sebesulseket okozhat.
Vigyázz! A gyorsösszekö kinyitásanál tartsa a nyomócsövet úgy, hogy veletten mozdulattal ne okozzon Önnek sebesülést!
A munka befejeztevel minded esetre kapcsolja ki a kapcsolot (1), engedje ki a legtartalybol a levegot, s a kompresszort kapcsolja ki az aramkorbol. Tilos a kompresszort ejel bekapcsolva hagyni, veszelyt idezhet elo. A kompresszort tilos felugyelet nkelul hagyni.
- Beallitas, vagy karbantartas elott feltétten kapcsolja ki a gépet a dugvilla áramkörból való eltávolitásával.
Mielott elkezdi a gepet beallitani, vagy karbantarasi, munkakat vegezni rajta, felttlenul kapcsolja ki az aramkorböl.
Gyerekeknek tilos a gèppel dolgozni.
A gép kicsomagolásakor Ellenörizze, hogy a berendezés minded kelleke hiba nélküli allapotban legyen.

Viseljen védöszmüveget és fulvédő

berendezest. Viseljen vedoszemveget, vagy mas megfelelo szemvedo es hallasszervedo berendzest. A suriett levego sugarat nem szabad se a sajat,se mas szemelyek testere iranyitani.Az idegen reszecskeket a levego aramlata felgyorsithatja, s igy veszelyesse valhhatnak.

Viseljen aramutes elleni vedoberendezest. A kompresszort nem szabad viz kozeluben, vagy niedves kornyezetben hasznalni.

A kompresszor leallitasa Javitas, ellenorzs, karbantartas, tisztitas, vagy alkaterszcere elott a kompresszort minded esetben kapcsolja ki az aramkorbol, es teljesen nyomastalanitsa.

Véletlen bekapcsolás

A kompresszort nem szabad aramkorbe bekapcsolt
allapotban, vagy nyomás alatt szállitani. Az
árarnkorbe valo bekapcsolás elott ügyeljen arra,
hogy a nyomásmeró kapcsolója OFF helyzetben
legyen.

A kompresszor raktarozasa

A kompresszort, ha nem hasznalja, tegye szaraz helyre, ugy, hovy ne legyen kitee az idojaras viszontagsagainak. Ugyeljen arra, hovy a gyerekek szamara hozzaferhetetlen helyen legyen.

Munkaruha

Ne viseljen szeles, bo öltözeket és ekszereket, melyeket a gép foró részei bekaphatnak.

• A kompresszor gondos karbantartasa Tartsa be a kenésre szóloutasitásokat

(lásd. olajtöltö garat és az olajszt ielenörsezse a „Kezelés“ fejezetben).

Tartsa be a legszüro védó fedelére vonatkozó utasitásokat, melyek a „Kezelés“ címü fejezetben talalhatök.

Rendszeres idokzokben ellenorizni kell a villanyvezetokabelt. Ha meg van rongalóva, javittassa meg, vagy cseréttes ki szervíz kozpontban. Győzdjön meg arrtl, hogy a kompresszor külso részen semmiféle szemmel látható megrongalódas ne legyen. Szükség eseten forduljonszakszervizhez.

Hasznalat kinti kornyezetben

Ha a kompresszorral kinti konyezetben dolgozik, kizarolag kinti hasznalatra alkalmas megfelelo hosszabbito kabelt szabad hasznalni, mely ennek megfeleloen meg van jelolve.

Vigyáz: kizárolag megfelelo keresztmetszetú kabel szabad hasznalni (min. 1,52 mm), a 10 m-nel hosszabb kábelek eseten, kedvezöllen homérseklet alatt, problemak allhatnak be a startolasnál.

- Figyelem

Legeny figyelmes. Ügyeljen arra, amit csinal. A
kompresszort nem szabad használni, ha fáradt, alkohol,
vagy oyan gyógyszerek hatása alatt áll, melyek fáradtságot
okoizhatnak.

Ellenorizze a hibás és a meglasht alkatrészeket

Ha a védō berendezés, vagy más zerkezeti alkatrészek meghibásodtak, a kompresszort a kōvetkežo használat elott Ellenőrizni kell, s be kellBiztosítani további biztonságos mückötdetését.

• Minden megrongálóddt szerkezeti alkatrészt

szakservizben kell megjavittatni, vagy a hasznalati utasitás szerint kicserénlni.

A kompresszor helyes hasznalata

A kompressor muködtetésenél be kell tartani a kézikonyvben leirtutasitásokat. Meg kell akadályozni, hogy a kompresszort gyerekek, vagy oylan személyek használják, akín nem ismerkedtek meg a használatiutasitással, s a gép szabályszer kezelésével.

A szellóztető rácsot tartsa tisztan

A motor szelloztetó racsat tartsa tisztan. Ha a kompresszort szennyezettebb környezeitben hasznalja, a racsot rendszeres idokozbekten tisztitani kell.

A kompresszort kizárolag megadott feszültseg alatt szabad használni

A kompresszort a gép tipuscimkéjén feltüntetett feszültseg alatt muködtesse.

Az esetben, ha a kompresszort magasabb feszültseg alatt üzemelteti, ez a motor nem megengedett tülmelegedéséhez verzehet.

A bekapsolt gépet nem szabad felügyelet nélkül hagyni.

- Ha a kompresszor hibás, tilos használni

Az esetben, ha a kompresszor munka kozben szokatlan zajt ad ki, vagy erosen vibrál, eseteleg maskepp tunic hibasnak, azonnal le kell allitani; a zarav okát a legkozelebbi szakszerviz āllapitjá meg.

A muanyag alkatreszeket pilos oldo szerekkel tiszitani

Olyan oldó szerek, mint a benzin, higito szerek, motorolaj, vagy más alkoiholt tartalmazó anyagok a kompresszor múanyag alkatrészeit tönkre teszik. Tehá a muanyag alkatrészeket pilos ezekkel az anyagokkal tiszitani, szükség esétén használjon megfelelo folyékony anyagot, vagy szappanos vizet.

- Kizarolag ere deti alkatreszeket szabad hasznalni.

Az esetben, ha mas gyartoktol szerzett alkatrészeket hasznal, jotallasi joga megszunik. Idegen alkatrészek hasznalata a kompresszor muködési zavarahoz vezeitakh. Eredeti alkatrészeket a szerzödeses arusitok forgalmazhak

- Tilos a kompresszoron barmilyen valtozást veghezvinni.

A kompresszoron semmit sem szabad valtoztatni. A javitasokat kizarolag szakszerviz végezheti. Nem megengedett valtozas negativ befolyassal van a kompresszor teljesitményère, sulyos sebesulésekkel is jarhat az eselten, ha a gépet oyan szemely javitja, akim rendelkezik eigegendő szaktudással.

- Ne érintse meg a kompresszor forró részeit

Ne érintse meg a csövezéték, a motort, sem a kompresszor többi konstrukciós részt, égési sebesüles veszélye fenyeget.

A mukodó gépet tilos felügyelet nélkül hagynl, veszelyes lehet.
Karbantartasi, vagy javitasi munkalatok befejeztével aBiztonsagi berendežest haladektalanul vissza kell szerelni.
Nagyon fontos a konkrét munkahelyre vonetkoź és minden, az altalaban elismert baleseteket megelőző elófirasokat ismerni.
A gép használá t elffétlenul ellenórizn kell a biztonsági berendezest. Bizonyosodjon be arról, hogy a kissé hibás alkatrészek valóban hiba nélkül fognak mukódni.
- Az esetben, ha a hasznalati utasitásban nincs masképp leszögeze, a megrongálóddott alkatrészeket és bītósági berendést autoráztszervizzzem meg kell javittatni, vagy ki kell cserétnetni.
Ez a gép minded illetékes biztonsági elóírasoknak eleget tesz. Kizarolag autorizáit szervík kózpontban, szakképszett villanyszerelok javithatják meg, eredeti alkatrészek alkalmazásával. Ellenkező esetben sebesüles veszelye fenyeget.

Kényszerhelyzet

Biztositson a balesetnek megfelelo elosegelyt es leheto leggyorsabban hivjon kvalifikalt orvosi segitsseget.

Ovja a sebesultet tovabbi sebesulses ellen es nyugtassa meg. Az eseteles balesetek miatt a munkahelyen, a DIN 13164 norma kovetelmenye szerint, mindig legyen keznel, elsosegely nyujtashoz, kezi patika.

Amit, szükseg eseten, a kézi palikaból kivesz, azonnai potolja vissza. Ha segitségre van szüksége, tunte sfe gel az alabbi adatokat:

1. A baleset szinhelye
2. A baleset tipusa
3. A sebesültek száma
4. A sebesülesek típusa

Rendeltetes szerinti hasznalat

A kompresszor kizarolag a surfett levego eloallitasara es akumulacionjara hasznalando.

A sürititet levego kizarolag pneumatikus szerszámokhoz/ muszerekhez /gépekhez alkalmatos. Minden másfajta hasznalat a kompresszor rendeltetésével ellenkezö hasnálatnak van minősitive.

maradékveszély

Közvetlen erintkezes villanyárammal

A villanyáram okozta balesetnek hibás kabel, vagy dugvila lehet az oka.

A hibas kabelt es dugvillat haladektalanul csereltesse ki szakemberrel. A gépet kizarolag hibaaram elleni védokapcsolóval (RCD) szabad hasznánlí.

Nem kozvetlen erintkezes villanyarammal

Sebesulés veszelye a gép nyitott, vagy hías, jo áramvezetó képesugu alkatreszelvél. Karbantartaskor a gépet mindig kapcsolja ki az aramkörböl. Kizárolag hibaararn elleni vedokapcsolvoal muködtetho.

A munkahely elegtelen megvilagitasa

Elégtelen megvilagitás magas biztonsági kockázattal

jár. A géppel valo munka kozbenBiztositsa be munkahelye megfelelo megvilagitāsát.

Megsemisités

A megsemisités utasitások agépen, resp. a

csomagoláson elhelyezett piktogramokból olvashatók le.

Az egyes jelzések magyarázata a „Jelzések a gépen" fejezetben talalhatók.

Követelmenyek a gep kezelójere

A gép kezelöje használat el'tt figyelmesen olvassa el a hasznalati utasitást.

Szakkepesités

A gép hasznalatahoz, szakemberrel valo felvilagositason kivül nem szükséges specialis szakképesités.

Minimalis korhatar

A géppel kizárolag 16 éven felüli személyek dolgozhatnak.
Kivételt képez a fiatalkóruak foglalkoztatása szakképzés alatt, az oktató felügyelete mellett, szakképzettseg elsjatītsa erdekében.

Képzés

A gép hasznalatahoz eigendö szakember felvilagositása resp. a hasznalati utasitással valo megismerkedés. Specialis képzés nem szükséges.

Szallitas es raktarozas

Hosszabb raktarozas eseten a gépet alaposan meg kell tisztfani, s ugy elraktarozni, hogy nem kompetens szemelyek elott el legyen záva.
- A kompresszort pilos lefektetett helyzetben, vagy nyomás alatt raktározni!
A legtartalyban levo nyomas csokkenhet a suritet levego lehuleselvel.

Szerelés es also üzembehelyezes

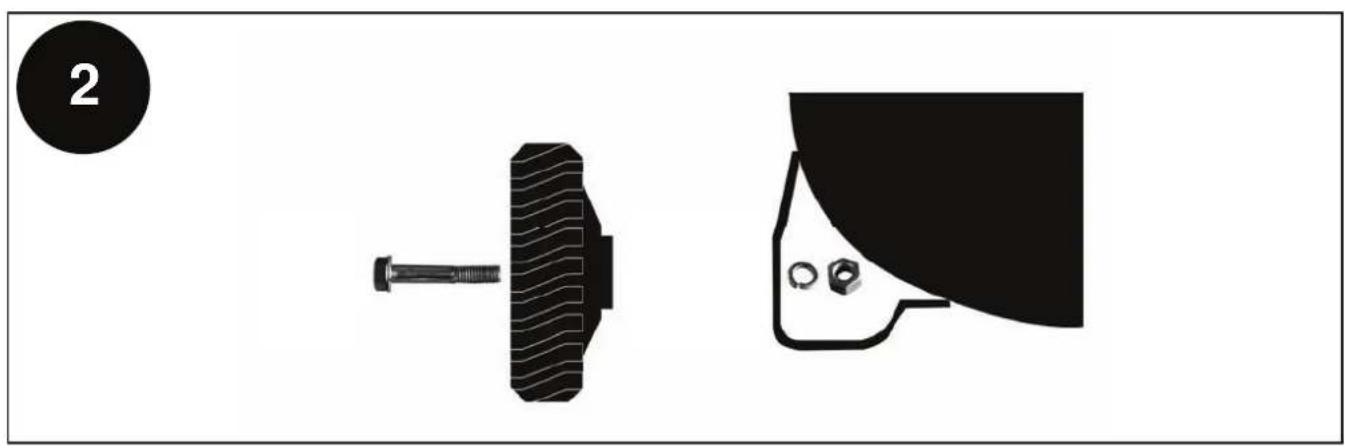

Az esetben, ha a kompresszort kerekek nelkül forgalmazzák, a kerekeket csavarhuzó segitésgével szerelje fel - lsd.2.abra. A csavarok és ancasyavarok sorrende a 2. abran lathato. Ajánlatos felcsavarozni a gumi talpat. A rogztök - csavarok, anyacsavarok, stb. - a szalitmány kelekei.

Csavar a legszur mindkét oldalon a megfelelo szal (12).

Az üzembehelyezés elott cserélje ki az olajtartály szàllitas alatt használt dugoját olajtö garatra, továbbáBiztositsa be a helyes olajsintet (Iásd. fejezet „Kezelés - olajtö garat, s az olajsint Ellenörzese)

Az olajsintet ellenorizni kellinden hasznalat elott (3. abra).

Kezelés

Az elso üzembehelyezes elott, a gepre vonahtkozo altalanosBiztonsagi utasitaskelolvasasa es megertese utan,akompresszort üzembehelyzheti. Kozben igy jarjon el:

Bekapcsolás

A kompresszor halózati kabelét kapcsolja be az áramkorbe.
A kapcsolot (1) huzza fel.
A kompresszor automatikus nyomaskapsolovan van ellatva, mely a munkanyomas felso hatarerteke eleresekor automatikusan kikapcsolja a gepet, s ismetelt levegoszukseglet eseten, uja automatikusan bekapcsolja. A bekapcsolasi nyomas erteke 6 barr, max. nyomas 8 barr.

A munkanyomast egyszeruen be lehet allitani. Ha a gombot (2) ^+ iranyba forditja, a munkanyomas novekszik, ha Iranyba forditja, a munkanyomas csokken. ABiztosito gyurubeszoritasaval a munkanyomast fixalni lehet.

A kompresszor automatikusBiztosito szeleppel van ellatva, mely tulyomas eseten kiengedi a levegot, s ezzel lecsokken a nyomas. A szelepgyur (10) meghuzasaval a legtartalyt kezileg is levegolenitheti.

Kikapcsolás

A kompresszort kapcsoló (1) segitségével kapcsolja ki, s ha már nöl. szüksége, kapcsolja ki az aramkörból.

Távolitsa el az olajtáry dugoját, öntse az olajat a garatba s olajmérce segitéségevel, mely a géppel forgalmazott kellekek kóze tartozik, biztositsa be az elöirt olajsztint.

Olajtoltogarat esolaj allapotanak az Ellenzese

Az üzembehelyezés elott cseréljé ki az olajtáry dugoját olajtólgaratra, majd allītsa be a helyes olajsintet

Az olaj szint felett van, hogy minded inditaskor ellenorzi!!!

Olajcsere

Miutan megérkezzett a dugattyus chip is, hogy feltetlenul szükség van az elso 10 orán belul az uzemeltétés, hogy végézze el az olajcsere. Javasoljuk, hogy a mi kompresszor (SKU: 40056). Késöbb, attó fuggoen, mückodesét a kompressztort, az összes 100-200 üzemóra az olajcsere herself. Annak érdekében, hogy elvégézze olajcsere, nyissa meg a leeresztő csavart (13), és kezdődik a folyamat a hulladék olajat egy megfelelo tartályba.

Figyeljuk meg, szigóruan a szabályokat artilmatlanitasa olaj es dobja el megfeleloen a hulladékolajok kozpontjaban.

• Csavarja ki a leeresztö csavart most határozottan vissza, és tõltse ki az olaj a jelig a mérópálca.

Telen ajänljuk kenoképpessegu olajok, hogy a hideg évszak, hogy segitsen!

Nyomaskapcsoló:

A kompresszor automatikus nyomaskapcsolva van ellatva, mely a munkanyomas felso hataranak az elerese utan a kompresszort automatikusan kikapcsolja, sujra bekapsolja ismetelt levegoszukseglet eseten. A bekapcsalasi nyomas erteke 8 barr, a max. nyomas 10 barr.

Szemlekre es karbantartásra vonatkoz bóbizonságiutasítások

Minden hasznalat utan

A szellozteto nyilasokat es a MOZgo alkatreszeket tiszitsa meg a portol.

Rendszeresen

A MOZgo fémailkatrészeket olajozza meg (univerzális olaj)
Ellenörize ca savarokat, be vannak-e szoritva.
Rendszeresen (legalabb havonta) engedje ki a létgartályból a kondenzátot. Ellenkező esetben
megrozséd, s ez a jóttási jog elvesztéséhez gezet.
Maskulönben a kompressorzhoroz semmiféle karbantás nem szükséges.

(A kondenzá a tartály szinétól barnára szinezódhet).

1. Húzza ki a dugvillāt a konektorból!

2. A kieresztő szelepet (9) akkor nyissä ki, ha a légtartályban a nyomás alacsony (max. 1 barr), majd a kondenzatot teljesen engedje ki.

(Hasznaljon megfelő edenyt)

1. A szelepet zárja vissza

Levegoszuro

Idönkent tiszittsa ki a szuro betetet. A habszurot vegye ki. Kitisztithatja meleg, szappanos vizzel. A habszurot szaritsa meg és szerelje vissza.

Ekszij

Rendszeresen ellenorizze az ekszij feszultségét.

Az esetben, ha az ekszijat ki kell fesziteni, az alabbiak szerint jarjon el:

• A motor 4 csavarját csavarozza ki.
• Az ekszijat feszítse ki a motor agregáttl való eltolásával.
• Mikor az ekszij kifeszült, üra szorítsa be a motor csavarjait.
• Ugyeljen arra, hogy mindkét szijtárcsaaosszeilleszkedjen.

Tulhevulés elleni vedelem

Az esetben, ha a kompresszor tul lesz terhelve, pl. hosszuideju hasznalat eredmeneyekent, a hokapcsol o automatikusan megszakitja a taparam folyasat. Ajanlatos a kompresszort, az aramkorbol valo kikapsolas utan, kb. 5 percig kihulni hagyni.

Sebesés veszelye! A kompresszor lehulése utan (kb. 5

perc) magatol bekapcsolodhat.

Motor tulterhelése elleniBiztositek

Az esetben, ha a motor tulterhelése elleniBiztositek mukodés kozben reagalna, ez a muszer hibajara utal. Azonnal forduljon a Gude ceg szerviz szolgalatahoz, vagy elektramos szakemberhez.

Fontos utasitások

Nem mukodik agépen a nyomastalanitas

A nyomastalanitasi folyamatot megallithatja a dugvilla konektorbol valo eltavolitasa, vagy ha a gep be van kapcsolva az aramkorbe, az aramkori feszultseg csokkenese.

A nyomastalanitasi folyamat ismetelt aktivalasa:

A kompresszort kapcsolja ki a ZAP/VYP kapcsolo segitségével. A gépet nyomastalanitsa. Kapcsolja be a dugvillat az Āramkörbe.

A kompresszort kapcsolja be a ZAP/VYP kapcsoló segitségével.

FIGYELMEZTETÉS:

A 2.0 kW-nal nagyobb teljesitményu kompresszorok esetében relativen magas lendulési feszültseg keletkezhet, mely bekapcsolhatja háztartás véd teljesitménykapcsolját. Nem hibáról van szó! llyen esetben forduljón elektramos szakemberhé, azi a berendezést megfeléönbebiztositja.

Hiba Oka Elhártása
A	Kompresszor bekacsolás után nem indul	A létartályban lévő nyomás nagyobb mint az inditó nyomás	Anyomást a tartályból engedje ki, hogy a nyomáskapsoló automatikusan bekapcsoljón.
		Hibás betaplálás	Bevezető áramot ellenőrztesse szakemberrel.
		Motor kioldója szaggatja az áram bevezetést.
		Hibás nyomás kapcsoló	Nyomáskapsoló t cseréltesse ki szakemberrel.
B	Kompresszor a bekapcsolási nyomás elérésénel röviden megindul illeetv bág és utána automatikusan kikapcsol.	Bevezető gezeték nagyon hosszú vagy nagyon kiciş a keresztmetszete.	Ellenőrizesze a kabel hosszúságát és átmörőjét.
C	Kompresszor állandóan megy	Szívó szűró erősen szennyezett	A szürótfiszítlsa ki vagy cserélije ki.
		A pneumaticus szerszámnek nagy a levegő fogyasztása	Ellenőrizesze a pneumaticus szerszámlemegőfogyasztását, keresse fel a márkaeladót.
		Kompresszor tomtītetlensége	Lokalizálá a tomtītetlenséget és tajékoztassa a Güde szerviset.
		Sok a lecsapódás a levegő tartályban.	Lecsapódást eressze ki.
		Tömtetlen a pneumaticus csővezeték	Ellenőrizesze a pneumaticus csővezetéket, tomtse el.
		A lecsapóló szelep nyitva vagy hiányzik Zárja le illetve szerelije be.
D	Uzemközben a tehermenetsitő szelepból a nyomáskapsoló alatt levegő illan el.	Tehermenetes—itő szelep nem tomör.	Tiszítlsa ki vagy cserélije ki a tehermentesitő szelepet.
E	A kikapcsolásni nyomás elérésé után a tehermenetsitő szelepból a nyomáskapsoló alatt nyomáslevergő szabadul fel, amig nincs elévne a bekapcsolásni nyomás.	Visszacsapó szelep betétje nem tomör vagy hibás	Visszacsapó szelep betétjét tiszítlsa ki vagy cserélije ki
		Visszacsapó szelep meghibásodott.	Cserélije ki a visszacsapó szelepet.
F	Kompresszor gyakran bekapcsol	Sok a lecsapódás a levegő tartályban.	lecsapódást eressze ki.
		Kompresszor tül van terhelve
g	Biztonsági szelep kifúj	A levegőtartályban levőnyomás nagyobb mint a beállitott kikapcsolásii nyomás	Nyomás kapcsoló állittassa be/ cseréltesse ki szakemberrel (Güde szerviz).
		Biztonsági szelep hibás.	Cserélije ki a bizensági szelepet vagy keresse fel a Güde szerviset.
H	Kompresszor nagyon melegszik	Bevezető levegő nem elegendő	Bitzosítsa az elegendő levegő bevezetést és elvezetést (faltól minimális távolság 40 cm).
		A hütöborgázat a hengeren (hengerfejen) szennyezett.	A hütöborgázatot a hengeren (hengerfejen) tiszítlsa le.
		Nagyon hosszú használat Kapcsolja ki a kompresszort.
I	Az olaj mennyiség novekszik anélkül, hovy fel lenne öntve.	Lecsapódás gyülemlik az olajban.	kopresszor tuldimenzlít, tályékoztassa a Güde szervizt..
		A levegő nagyon nedves	Cserélije ki az olajat
J	Kompresszor melegedik és kikapcsol	Kompresszor tül van terhelve Tájékoztassa a Güde szervizet.	Tájékoztassa a Güde szervizet.
		Kompresszor hibás	Tájékoztassa a Güde szervizet.
		Kompresszor alul feszültsegen van	Tájékoztassa a Güde szervizet.
		Környezet hönöséklete. 35°C	Tájékoztassa a Güde szervizet.

Karbantartasi tablazat

A karbantartási időközök normális üzemelésre vonatkoznak extrém üzemi feltételekhez a karbantartás időközei megfelelönen róvidülnek.
Tevékenység:	Időközök	dátum	dátum	dátum	dátum
Szívo szüró ellenörzese • tiszítás • csere	Hetente, minded 50 üzemóra után min. 1x évente
Vissacsapó szelep és betétje tiszütása	évente
Olaj állapotának ellenörzese	Naponta illetve minded üzemelés elött.
Olaçcsere Ásványi olaj, szintetikus olaj cseréje	minden 50 üzemóra után 1x évente Minden két évben
Olaj feltföltés/ után-ontése Szükség szerint
Lecsapódás ki engedese a létgartályból	Minden használat után
Lecsapódás kiengedese a szüró redukciós szelepjéból	Minden használat után
Levegőszüró betétjenek tiszütása	Szükség szerint
Kompresszor tiszütása Szükség szerint
Csavarkötesek ellenörzese	Először 10 üzemóra után, utána minden 500 üzemóra után.
