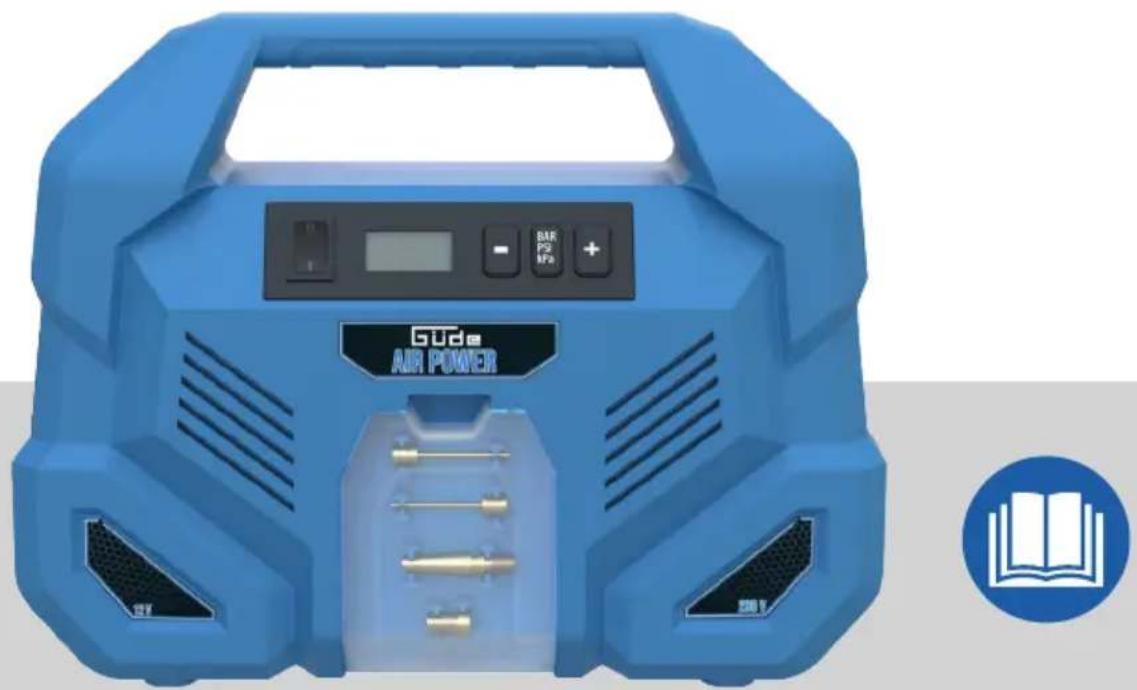

HASZNÁLATI ÚTMUTATÓ Airpower Dual Drive 12/230V/5-tlg. Güde
Az eredeti használati útmutató fordítása Airpower Dual Drive kompresszor
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
Magyar Műszaki Adatok / Eszközleírás / Rendeltetés szerinti használat / Biztonsági utasítások / Karbantartás / Jótállás ____ 47
Megrend.szám....50150
Feszültség....230V | 12 V\~ 50Hz
Motor teljesítménye S3/15%....150 W
Üresjárati fordulatszám....3500 min ^-1
Szívó teljesítmény....36,5 l/min
Efekt. átadott mennyiség 20 l/min
Max. nyomás....8 bar
Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.
Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
Örízze meg a kézikönyvet azért, hogy a kompresszor használata előtt bárki elolvashassa azt.
Rendeltetés szerinti használat
A kompresszort kizárólag nyomáslevegő készítésére használható otthoni barkács mukához. – Tekintettel a műszaki adatokra és a biztonsági utasításra
A gépben keletkező sürített levegő nem Imas gyógyszerészeti, étkezési vagy kórházi asználásra és nem alkalmazható búvárpalac- töltésére.
A kompresszort az annak megfelelő nyezetben kell használni (jól szellőztethető iségben, melynek hőmérséklete +5°C és °C között van) nem szabad por, sav, göz, banás -vagy gyulladásveszélyes gázok elében használni.
A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős
Biztonsági utasítások
VIGYÁZZ! Áramütés veszélye! Áramütés zélye áll fenn!
Súly....1,7 kg
Védelmi fok....IP 30
Védelmi tipus....II
akusztikus teljesítmény szint L _WA *......97 dB(A)
*mérve... szerint 2005/88/EC
Kizárólag hiba áram elleni védőkapcsolóval sználható (RCD előírás szerint max.
vaáram 30mA).
Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével.
Az elektromos vezeték csatlakozó dugóját csak az érvényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be.
Maximum 5 m hosszúságú hosszabbító zsinórt használjon és ennek keresztmetszete ne legyen kisebb 1.5 mm2-nél. Nem tanácsos ettől eltérő hosszúságú vagy keresztmetszetű hosszabbító zsinórt, adaptert vagy multi csatlakozót használni.
A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla.
A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki. Soha ne végezzen saját maga javításokat!
Ügyeljen arra, hogy a kompresszor ne kerüljön érintkezésbe vízzel vagy más folyadékokkal, vigyázzon arra, hogy a kompresszorhoz csatlakoztatott gépekből kiáramló folyadék ne kerüljön a kompresszorra, a gép feszültség alatt van ezért rövidzárlat vagy áramütés következhet be.
Ne használja a gépet mezitláb, nedves kézzel vagy lábbal.
Ne húzza ki a csatlakozó dugót és ne mozdítsa el a kompresszort a hálózati vezetéknél fogva.
Figyelem: esetleges feszültség kimaradás esetén a feszültség visszaállásakor a kompresszor magától beindulhat.
A sürített levegő alkalmazása veszélyes et, ezért a kompresszor és a kiegészítő rendezések használata különleges figyelmet án.
A készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban.
A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban.
Tilos a kompresszort felügyelet nélkül hagyni.
Ne irányítsa a levegő-vagy folyadék sugarat személyek, állatok vagy a saját teste felé.
A légáramlatot tilos testüregekbe irányítani, halálos balesetekhez vezethet!
Ürítse ki a munkavégzésre kijelölt helyet.
A kompresszort egy stabil felületre helyezve kell működtetni.
A kompresszort kizárólag vizszintes helyzetben használja, gumitalpakra állítva.
A kompresszorból kiáramló levegősugár által felvert por a szemébe kerülhet, ezért a gép működtetése közben védőszemüveg használata javasolt.
A pneumatikus berendezések használatakor, lehetőség szerint, viseljen balesetvédelmi öltözéket.
Mindig tartson legalább 4 méteres biztonsági távolságot a munkavégzésre kijelölt hely és a kompresszor között.
Vigyázz! Nyitott gyorsösszekötés esetén a pneumatikus tömlő megcsap hatja! – A pneumatikus tömlőt tartsa biztonságosan!
Mindig és kizárólag a fogantyúnál fogva mozdítsa el a kompresszort.
A sürített levegő különböző felhasználási területeken való alkalmazása (fújás, pneumatikus szerszámgépek, festés, mosás csak vízes alapú tisztítószerekkel, szögbelövés, stb.) megkívánja az egyes alkalmazási területekre vonatkozó specifikus szabályok ismeretét és azok betartását.
A légsűrítő egység anyagától és fordulatszámától függően az üzemelő és pihenő ciklusok aránya változhat, de a túlterhelés elkerülésére a pihenő ciklus hossza egy típerces intervallumban mintegy 7-8 perc legyen, 2-3 perces üzemelés után, hogy az elektromotor túlmelegedését megelőzze. Egyes típusoknál a motor hővédelemmel rendelkezik, amely a megadott hőmérséklet elérésekor automatikusan megszakítja az áramot, majd a hőmérséklet csökkenésekor újból engedi az üzemelést. Néhány típusnál a hővédelem gombját kézzel kell visszanyomni a motor lehülése után.
Vigyázz! A kompresszort tilos a dugvilla segítségével bekapcsolni, esetleg kikapcsolni. Minden esetben nyomja le a nyomáskapcsolót.
Tilos a kompresszort éjjel bekapcsolva hagyni, komoly veszélyek forrása lehet.
Védje a gépet a környezeti hatásoktól (eső, napsütés, köd, hó).
Az esetben ha a kompresszort a szabadban kellene alkalmaznia, használat után mindig tegye azt egy fedett és zárt helyre.
Eső esetén, vagy ha a meteorológiai feltételek nem megfelelőek, nem szabad a kompresszort a szabadban használni.
Ne tartson gyúlékony anyagokat, nylont vagy egyéb szövetet a kompresszoron vagy annak közelében.
Ne takarja le a levegőnyílásokat a kompresszoron.
A kompresszort tilos járműre szerelni ipari használat érdekében, szakember által végzett jóváhagyás néllkül!
Az esetben, ha a kompresszort ipari célokra akarja használni, első üzembehelyezés előtt ellenőriztesse szakemberrel. Az ellenőrzést a kezelő kérvényezi. (BetrSichV §§17 sz.25 szerint) (utasítás biztonságos használatra)
Vigyázz! Az automatikus berendezésekbe feltétlenül riasztó berendezést kell beszerelni, pl. biztonsági berendezés rövidzárlat, a kompresszor áramkiesése, vagy hibás működése esetére (pl.takrmányszalag, stb.)
Követelmények a gép kezelőjére
A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.
Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.
Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.
Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi
patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza.
Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:
- A baleset színhelye
- A baleset típusa
- A sebesültek száma
- A sebesülések típusa
Karbantartás
A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó dugaszt a konektorból
Müködtesse üresben a tartozékot mindaddig amíg a tartályból kiürül a sürített levegő.
A szivattyút minden használat előtt vizuálisan ellenőrizze, elsősorban azt, hogy a hálózati kábel és csatlakozó dugasz ne legyen hibás.
Biztosító szelep Ellenőrző funkció
A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak.
Az esetben, ha a berendezés hibás, a javítást kizárólag szakszerviz végezheti.
Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
Ne tisztítsa a gépet és annak tartozékait oldószerekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van.
Olaj nélkül
Üzemeléséhez nem kell olajjal feltölteni
Kizárólag rendszeresen karbantartott és
kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.
Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon
Szimbólumok
Használat előtt olvassa el a használati utasítást!!
A készüléken végzett bármilyen munka elött mindig ki kell húzni a csatlakozódugaszt a dugaszolóaljzatból.
Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott!
Védje nedvesség ellen A gépet nem szabad esőnek kitenni.
Tilos a kábelnél fogva húzni/szállítani
Figyelmeztetés/vigyázz!!
Figyelem, elektromos áram
Vigyázz - forró felület! Figyelem, égető felületek!
Automatikus beindulás veszélye
Vigyázz! Elhajított tárgyak!
Személyektől való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen
Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.
Védje nedvesség ellen
A csomagolást felállított helyzetben tartsa
Jótállás
A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.
A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.
Ártalmatlanítás
A hulladékelemeket és az elektromos és elektronikus berendezések hulladékát nem szabad a háztartási hulladékkal együtt ártalmatlanítani. A hulladékelemeket és a hulladék elektromos és elektronikus berendezéseket külön kell gyűjteni és ártalmatlanítani. A használt elemeket, akkumulátorokat és lámpákat a megsemmisítés előtt távolítsa el a készülékekből. Érdeklődjön a helyi hatóságoknál vagy a kiskereskedőjénél az újrahasznosító központokról és gyűjtőpontokról. A helyi előírásoktól függően a kiskereskedők kötelesek lehetnek a használt elemeket és elektromos és elektronikus berendezések hulladékát ingyenesen visszavenni. Segítsen csökkenteni a nyersanyagok iránti keresletet azáltal, hogy újrahasznosítja és újrahasznosítja használt element és elektromos és elektronikus berendezéseinek hulladékát. A használt akkumulátorok (különösen a lítium-ion akkumulátorok) és a hulladék elektromos és elektronikus berendezések értékes, újrahasznosítható anyagokat tartalmaznak, amelyek káros hatással lehetnek a környezetre és az Ön egész-ségére, ha nem környezetbarát módon ártalmatlanítják őket. Töröljön minden személyes adatot a régi készülékről, mielőtt kidobja azt.
Szervíz
Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.
Gyártási szám:
Megrendelési szám
Gyártási év:
Hiba elháritása
| Üzemzavar Okok Utasítás | ||
| A kompresszor bekapcsolás után nem lép működésbei | Hibás csatlakozás A csatlakozót ellenőriztesse szakemberrel. | - |
| Elkopott szénelektródok A szénelektródokat cserélje ki | ||
| Kompresszor túlságosan fel-melegszik | Kevés a bevezetett levegő Biztosítsa | be, hogy elegendő legyen a bevezetett és kiengedett levegő mennyisége (a faltól való minimális távolság 40 cm) |
| A kompresszort túlságosan hosszú ideig használja | A kompresszor t kapcsolja ki | |
| A kompresszor túl van hevülve és kikapcsolódik | A kompresszor túlterhelt Adja a Güde szerviz tudtára | |
| A kompresszor hibás Adja a Güde szerviz tudtára | ||
| A kompresszoron törpefeszültség van | Adja a Güde szerviz tudtára | |
| A környezet hőmérséklete 35°C | ||
