Termék típusa	Fa és műanyag megmunkálására szolgáló kézi marógép (felsőmaró)
Márka	Alpha Tools
Modell	AOF 1100
Tápfeszültség	230 V~ 50 Hz
Felvett teljesítmény	1020 W
Üresjárati fordulatszám	11 000 - 31 000 ford/perc (változtatható)
Emelési magasság (max. vágási mélység)	40 mm
Szorítópatronok	∅ 8 mm és ∅ 6 mm
Maximális profilmaró átmérő	∅ 40 mm
Súly	3,3 kg
Hangnyomásszint (LWA)	87,9 dB(A)
Hangteljesítményszint (LPA)	100,9 dB(A)
Rezgés (aw)	2,7 m/s²
Védettségi osztály	II (kettős szigetelés)
Orsózár	Igen, marócsere esetén
Fordulatszám-szabályozó	Elektronikus, állítókerék
Mélységütköző	Igen, skálával ellátva
Párhuzamos ütköző	Tartozék, egyenes vezetéshez
Másoló tű	Tartozék, minták másolásához
Vezetőpersely	∅ 18 mm, tartozék sablon használatához
Elszívó csonk	∅ 36 mm belső átmérő, porszívó csatlakozó
Karbantartás	Szellőzőnyílások tisztítása sűrített levegővel
Garancia	5 év (anyag-/gyártási hibák)

Gyakran ismételt kérdések - AOF 1100 Alpha Tools

Hogyan kell cserélni a marót?

Húzza ki a gépet. Nyomja meg az orsózárát (12) a tengely rögzítéséhez. Lazítsa meg a csatlakozó anyát a mellékelt villáskulccsal, cserélje ki a marót, majd húzza meg az anyát. Győződjön meg arról, hogy a maró szorosan rögzítve van használat előtt.

Hogyan kell beállítani a vágási mélységet?

Helyezze a gépet a munkadarabra. Lazítsa meg a szárnyas csavart (a) és a szorító fogantyút (15). Engedje le a gépet, amíg a maró érinti a munkadarabot. Húzza meg a fogantyút. Állítsa be a mélységütközőt (3) a skála segítségével a kívánt mélységre, majd rögzítse a szárnyas csavarral.

Milyen irányban kell marózni?

A marózást mindig a maró forgásával ellentétes irányban kell végezni (ellenirányú marózás). Ez megakadályozza a visszapattanást és a sérüléseket. Soha ne marózzon egy irányban!

Milyen biztonsági óvintézkedések elengedhetetlenek?

Olvassa el teljesen a használati utasítást. Viseljen hallásvédőt és védőszemüveget. Mindig húzza ki a gépet beállítás vagy marócsere előtt. Tartsa a gépet két kézzel. Győződjön meg arról, hogy a munkadarab jól rögzítve van. Használjon porszívót a por eltávolításához.

Hogyan kell használni a párhuzamos ütközőt?

Illessze be a párhuzamos ütköző (13) vezetőrudait a maró talp (11) lyukaiba. Állítsa be a kívánt távolságot, és húzza meg a szárnyas csavarokat (8). Az ütköző lehetővé teszi a munkadarab szélével párhuzamos egyenes vágásokat.

Használhatok porszívót?

Igen, csavarja az elszívó csonkot (16) a maró talpra. Csatlakoztasson egy 36 mm átmérőjű tömlővel rendelkező porszívót. Az elszívás fontos az egészség szempontjából, különösen fa megmunkálásakor.

Milyen anyagokat marózhatok?

A marógép fának és műanyagoknak készült. Ne használja fémre, kőre vagy más kemény anyagokra. Tartsa be az anyagnak megfelelő fordulatszámot.

Hogyan kell karbantartani a marógépet?

Használat után tisztítsa meg a motor szellőzőnyílásait sűrített levegővel. Tartsa a gépet tisztán és szárazon. Rendszeresen ellenőrizze a marók rögzítését és a kábel állapotát. Szükség esetén szakemberrel vizsgáltassa meg.

Mire szolgál a fordulatszám-szabályozó?

A szabályozó (7) lehetővé teszi a maró fordulatszámának beállítását 11 000 és 31 000 ford/perc között. Használjon nagy fordulatszámot kis átmérőkhöz, és alacsony fordulatszámot nagy átmérőkhöz vagy kemény anyagokhoz.

Hogyan kell használni a vezetőperselyt?

Rögzítse a vezetőperselyt (9) a maró talpra. Helyezzen egy sablont a munkadarabra, a persely követi a sablont. A kész darab akkora lesz, mint a persely széle és a maró széle közötti távolság. Ideális formák másolásához.

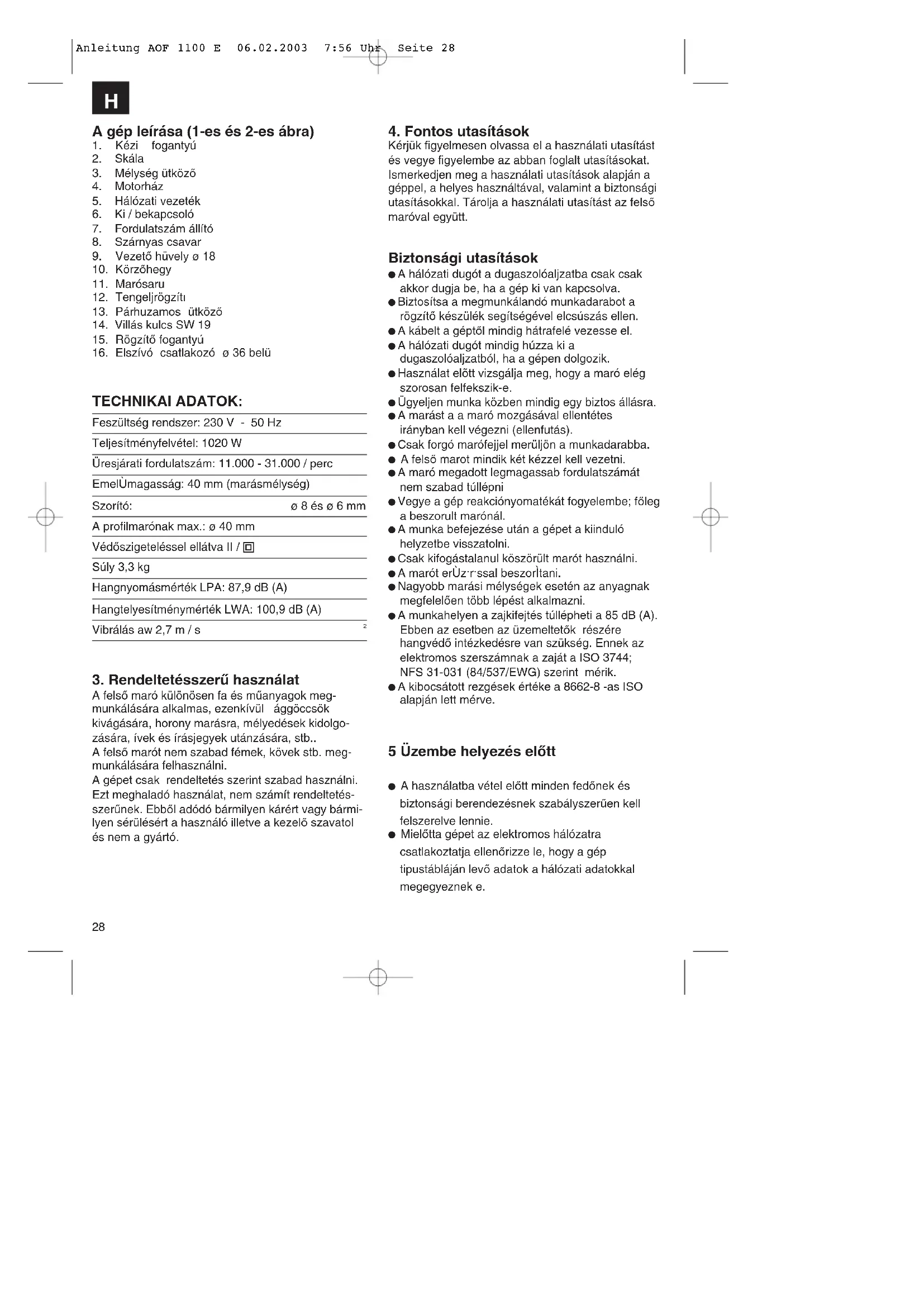

HASZNÁLATI ÚTMUTATÓ AOF 1100 Alpha Tools

A gép leírása (1-es és 2-es ábra)

1. Kézi fogantyú

2. Skála

3. Mélység ütköző

4. Motorház

5. Hálózati vezeték

6. Ki / bekapcsoló

7. Fordulatszám állító

8. Szárnyas csavar

9. Vezető hüvely ø 18

10. Körzőhegy

11. Marósaru

12. Tengeljrögzíti

13. Párhuzamos ütköző

14. Villás kulcs SW 19

15. Rögzítő fogantyú

16. Elszívó csatlakozó ∅ 36 belü

TECHNIKAI ADATOK:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 1020 W

Üresjárati fordulatszám: 11.000 - 31.000 / perc

EmelÜmagasság: 40 mm (marásmélység)

Szorító: ∅ 8 és ∅ 6 mm

A profilmarónak max.: ∅ 40 mm

Védőszigeteléssel ellátva II / ☐

Súly 3,3 kg

Hangnyomásmérték LPA: 87,9 dB (A)

Hangtelyesítménymérték LWA: 100,9 dB (A)

Vibrálás aw 2,7 m / s

3. Rendeltetésszerű használat

A felső maró különösen fa és műanyagok megmunkálására alkalmas, ezenkívül ággöccsök kivágására, horony marásra, mélyedések kidolgozására, ívek és írásjegyek utánzására, stb..

A felső marót nem szabad fémek, kövek stb. megmunkálására felhasználni.

A gépet csak rendeltetés szerint szabad használni. Ezt meghaladó használat, nem számít rendeltetés-szerűnek. Ebből adódó bármilyen kárért vagy bármilyen sérülésért a használó illetve a kezelő szavatol és nem a gyártó.

4. Fontos utasítások

Kérjük figyelmesen olvassa el a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítások alapján a géppel, a helyes használtával, valamint a biztonsági utasításokkal. Tárolja a használati utasítást az felső maróval együtt.

Biztonsági utasítások

• A hálózati dugót a dugaszolóaljzatba csak csak akkor dugja be, ha a gép ki van kapcsolva.
• Biztosítsa a megmunkálandó munkadarabot a rögzítő készülék segítségével elcsúszás ellen.
• A kábelt a géptől mindig hátrafelé vezesse el.
• A hálózati dugót mindig húzza ki a dugaszolóaljzatból, ha a gépen dolgozik.
• Használat előtt vizsgálja meg, hogy a maró elég szorosan felfekszik-e.
• Ügyeljen munka közben mindig egy biztos állásra.
• A marást a a maró mozgásával ellentétes irányban kell végezni (ellenfutás).
• Csak forgó marófejjel merüljön a munkadarabba.
• A felső marot mindik két kézzel kell vezetni.
• A maró megadott legmagassab fordulatszámát nem szabad túllépni
• Vegye a gép reakciónyomatékát fogyelembe; főleg a beszorult marónál.
• A munka befejezése után a gépet a kiinduló helyzetbe visszatolni.
• Csak kifogástalanul köszörült marót használni.
  ● A marót erÜz·r·ssal beszorítani.
• Nagyobb marási mélységek esetén az anyagnak megfelelően több lépést alkalmazni.
  ● A munkahelyen a zajkifejtés túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére hangvédő intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a ISO 3744; NFS 31-031 (84/537/EWG) szerint mérik.
• A kibocsátott rezgések értéke a 8662-8 -as ISO alapján lett mérve.

5 Üzembe helyezés előtt

• A használatba vétel előtt minden fedőnek és biztonsági berendezésnek szabályszerűen kell felszerelve lennie.
• Mielőtta gépet az elektromos hálózatra csatlakoztatja ellenőrizze le, hogy a gép tipustábláján levő adatok a hálózati adatokkal megegyeznek e.

H

6. Felépítés és használat.

Figyelem!

Minden összeszerelési és beállítási munkálat előtt húzza ki a hálózati dugót.

A.) Az elszívócsatlakozók felszerelése (3. ábra)

Figyelem! Egészségügyi okokból a porelszívás használata elengedhetetlenül szükséges.

Az elszívócsatlakozókat (16) a két sülyesztett fejű csavarral (a) a marósarura (11) szorosan odacsava-rozni.

Az elszívócsatlakozókat T 36 mm szivócsöves elszívógépeken (porszívógépeken) lehet használni

B.) A párhuzamos ütköző felszerelése (4. ábra)

- A párhuzamos ütköző (13) vezetőtengelyét (a) a marósaru (11) nyílásaiba (b) tolni.

- A párhuzamos ütközöt (13) a kívánt mértékre beállítani és a szárnyas csavarokkal rögzíteni.

C.) A körzőhegy felszerelése (5. ábra)

• A körzőhegyet (10) a párhuzamos ütköző (13) vezetőtengelyére (a) tolni és a szárnyas csavarral (8) rögzíteni.
• Tegye a körzőhegyet az anyagra.
• A párhuzamos ütköző (13) eltolása által a kívánt rádiuszt beállítani és mindkét szárnyas csavarral rögzíteni.
  ● A gépet bekapcsolni.
• A rögzítő fogantyú kiengedése (15) után a gépet lassan az ütközőig lefelé mozgatni.
  ● Hornyot, peremet stb. egyenletes előretolással marni. Ennél a gépet mindkét kezzel vezetni.
• A munka befejezése után a gépet vissza felvezetni.
  ● A gépet kikapcsolni.

D.) A vezető hüvely felszerelése (6/7./8. ábra)

• A vezető hüvelyt (9) mindkét beeresztett fejű csa varral (f) a marósarun (11) rögzíteni.
• A vezető hüvelyt (9) az indító gyűrűvel (b) a sablonon (c) végigvezetni.
• Annak érdekében, hogy a kópia pontos legyen, a munkadarabnak (d) a „külső perem indítógyűrű”

és a „külső perem maró“ (e) külömbségével nagyobbnak kell lennie.

E.) A marószerszám felszerelése (9. ábra)

Figyelem: a hálózati dugót kihúzni!

• Egyszerű marósre, az orsó arretáló által.
• Lenyomni az orarretálót és bekattantani az orsót.
• A borítóanyát a villás kulccsal meglazítani.
• Kicserélni a marót, és a borítóanyát a villás kulcc sal ismét szorosra meghúzni.

Figyelem: a használtba vétel előtt a beállításhoz és szereléshez használt szerszámokat ismét eltávolítani.

- A marószerszámok eltávolításakor járjon el fordított sorrendben.

F.) A maromélység beállítása (10. ábra)

• A gépet a munakdarabra állítani.
• A szárnyascsavart (a) és a rögzítő fogantyút (15) meglazítani.
• A gépet lassan lefelé vezetni, mig a maró a munkadarabot meg nem érinti.
• A rögzítő fogantyút (15) szorosra húzni.
• A skála (2) segítségével a mélység ütközöt (3) a kívát marási mélységre beállítani és a szárnyas csavarral rögzíteni.
• A gép bekapcsolásához nyomja meg a bekikapcsolót (6).
• Állítsa be a fordulatszám állítóval (7) a marószerszámnak szükséges fordulatszámot.
• A rögzítő fogantyút (15) újra meglazítani és a marót a marás folyamatának véghezvitele végett leengedni.
• A munka befejezése után a gépet a kiinduló állásba kell visszaállítani.

A felső maró fordulatszáma a megmunkálni kívant anyagtól, az előretolási sebességtől és a felhasznált maró szerszámtól függ.

H

G.) Marási irány (11. ábra)

- A marást a a maró mozgásával ellentétes irányban kell végezni (ellenfutás). Különben a visszacspódás miat fennáll a sérülés veszélye.

H.) Profil- és élmaró (12. ábra)

• A profil- (a) és élmarásokhoz (b) speciális indítógyűrűs marókat is lehet használni.
  ● A marót felszerelni.
• A gépet óvatosan a munkadarabhoz vezetni.
• Gyenge nyomással a vezetőcsapot vagy a golyóscsapágyat a munkadarabon végigvezetni.

Figyelem:

• Nagyobb marási mélységek esetén az anyagnak megfelelően több lépést alkalmazni.
• Mindenfajta marási munkánál a felső marót tartsa mindkét kézzel.

7.) Karbantartás

- A géptesten levő levegőzést szolgáló nyílásokat minig tisztán és szabadon kell tartani. Tisztításhoz ezeket sürített levegővel ki kell fújni.

HR

1. Opis uredjaja (slike 1 i 2)

1 rukohvat
2 skala
3 graničnik dubine
4 kućišto motora
6 priključni kabel
6 prekidač
7 regulacija broja okretaja
8 vijak s krilatom glavom
9 umetak za vodjenje
10 šiljak za kružno glodanje
11 postolje glodalice
12 aretiranje vretena
13 paraleni graničnik
14 vilasti kluč
15 zalezna ručka
16 adapter za usisavanje

2. Tehnički podaci

Napajanje: 230 V ~ 50 Hz
Primljena snaga: 1020 Wall
Broj okrotaja pri praznom hodu: 11.000 - 31.000 min
Visina hoda: 40 mm (dubina glodanja)
Stezna kliješta:	∅ 8 | ∅ 6 mm
za profilna glodala max.: ∅ 40 mm
zaštitno izolirana II / ☑
Težina	3,3
Razina zvučnog tlaka LWA 87,9 dB(A)
Razina zvučne snage LPA 100,9 dB(A)
Vibracija ahw 2,7 m/s

3. Namjenska upotreba

Vertikalna glodalica je osobito prikladna za obradu drva i plastike, te za izrezanje čvorova, glodanje ulora, izradu udubljenja, kopiranje krivulja i natpisa itd.

Glodalica se no smijo koristiti za obracu metala, kamona ltd.

Technikai változások jogát: fenntartva

A garancia időtartama 5 év és a vásárlás napjával kezdődik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és működési hibákra terjed ki.

A szükséges pótalkatrészeket és a munkaldőt nem számítjuk fol.

Nem szavatolunk a másodlagos károkért.
