AOF 1100 - Freze makinesi Alpha Tools - Ücretsiz kullanım kılavuzu

Ürün türü	Ahşap ve plastik malzemeler için freze (el frezesi)
Marka	Alpha Tools
Model	AOF 1100
Besleme	230 V~ 50 Hz
Çekilen güç	1020 W
Boşta dönme hızı	11.000 - 31.000 dev/dak (değişken)
Kaldırma yüksekliği (maksimum kesme derinliği)	40 mm
Sıkma pensleri	∅ 8 mm ve ∅ 6 mm
Profil freze çakısı maksimum çapı	∅ 40 mm
Ağırlık	3,3 kg
Ses basıncı seviyesi (LWA)	87,9 dB(A)
Ses gücü seviyesi (LPA)	100,9 dB(A)
Titreşim (aw)	2,7 m/s²
Koruma sınıfı	II (çift yalıtım)
Mil kilidi	Evet, freze çakısı değişimi için
Hız regülatörü	Elektronik, ayar düğmesi
Derinlik dayanağı	Evet, dereceli ölçekli
Paralel dayanak	Dahildir, düz kılavuzluk için
Kopyalama ucu	Dahildir, desen kopyalama için
Kılavuz burcu	∅ 18 mm, şablon çalışması için dahildir
Emme borusu	İç çap ∅ 36 mm, elektrikli süpürge bağlantısı
Bakım	Havalandırma yuvalarını basınçlı hava ile temizleyin
Garanti	5 yıl (malzeme/işçilik hataları)

Sık sorulan sorular - AOF 1100 Alpha Tools

Freze çakısı nasıl değiştirilir?

Makinenin fişini çekin. Mili kilitlemek için mil kilidine (12) basın. Verilen anahtarla bağlantı somununu gevşetin, freze çakısını değiştirin, ardından somunu sıkın. Kullanmadan önce freze çakısının iyice sıkıldığından emin olun.

Kesme derinliği nasıl ayarlanır?

Makineyi parçanın üzerine yerleştirin. Kulplu vidayı (a) ve sıkma kolunu (15) gevşetin. Freze çakısı parçaya değene kadar makineyi indirin. Kolu sıkın. Derinlik dayanağını (3) ölçek yardımıyla istenen derinliğe ayarlayın, ardından kulplu vidayla sabitleyin.

Frezeleme hangi yönde yapılmalıdır?

Frezeleme her zaman freze çakısının dönüş yönünün tersine (ters yönde) yapılmalıdır. Bu, geri tepmeyi ve yaralanmaları önler. Asla aynı yönde frezeleme yapmayın!

Hangi güvenlik önlemleri zorunludur?

Kullanma kılavuzunun tamamını okuyun. İşitme ve göz koruması takın. Ayar veya freze çakısı değişiminden önce makinenin fişini her zaman çekin. Makineyi iki elinizle tutun. Parçanın iyice sıkıldığından emin olun. Tozlar için elektrikli süpürge kullanın.

Paralel dayanak nasıl kullanılır?

Paralel dayanağın (13) kılavuz çubuklarını freze pabucunun (11) deliklerine takın. İstenen mesafeyi ayarlayın ve kulplu vidaları (8) sıkın. Dayanak, parçanın kenarına paralel düz kesimler yapmanızı sağlar.

Elektrikli süpürge kullanabilir miyim?

Evet, emme borusunu (16) freze pabucuna vidalayın. 36 mm çapında hortumu olan bir elektrikli süpürge bağlayın. Emme, özellikle ahşap için sağlık açısından önemlidir.

Hangi malzemeleri frezelyebilirim?

Freze, ahşap ve plastik malzemeler için tasarlanmıştır. Metal, taş veya diğer sert malzemeler üzerinde kullanmayın. Malzemeye uygun dönüş hızına dikkat edin.

Freze nasıl bakım yapılır?

Kullanımdan sonra motorun havalandırma yuvalarını basınçlı hava ile temizleyin. Makineyi temiz ve kuru tutun. Freze çakılarının sıkılığını ve kablonun durumunu düzenli olarak kontrol edin. Gerekirse bir profesyonele bakım yaptırın.

Hız regülatörü ne işe yarar?

Regülatör (7), freze çakısının dönüş hızını 11.000 ila 31.000 dev/dak arasında ayarlamanızı sağlar. Küçük çaplar için yüksek hız, büyük çaplar veya sert malzemeler için düşük hız kullanın.

Kılavuz burcu nasıl kullanılır?

Kılavuz burcunu (9) freze pabucuna takın. Parçanın üzerine bir şablon yerleştirin, burç şablonu takip eder. Bitmiş parça, burç kenarı ile freze çakısı kenarı arasındaki boşluk kadar daha büyük olacaktır. Şekilleri kopyalamak için idealdir.

KULLANIM KILAVUZU AOF 1100 Alpha Tools

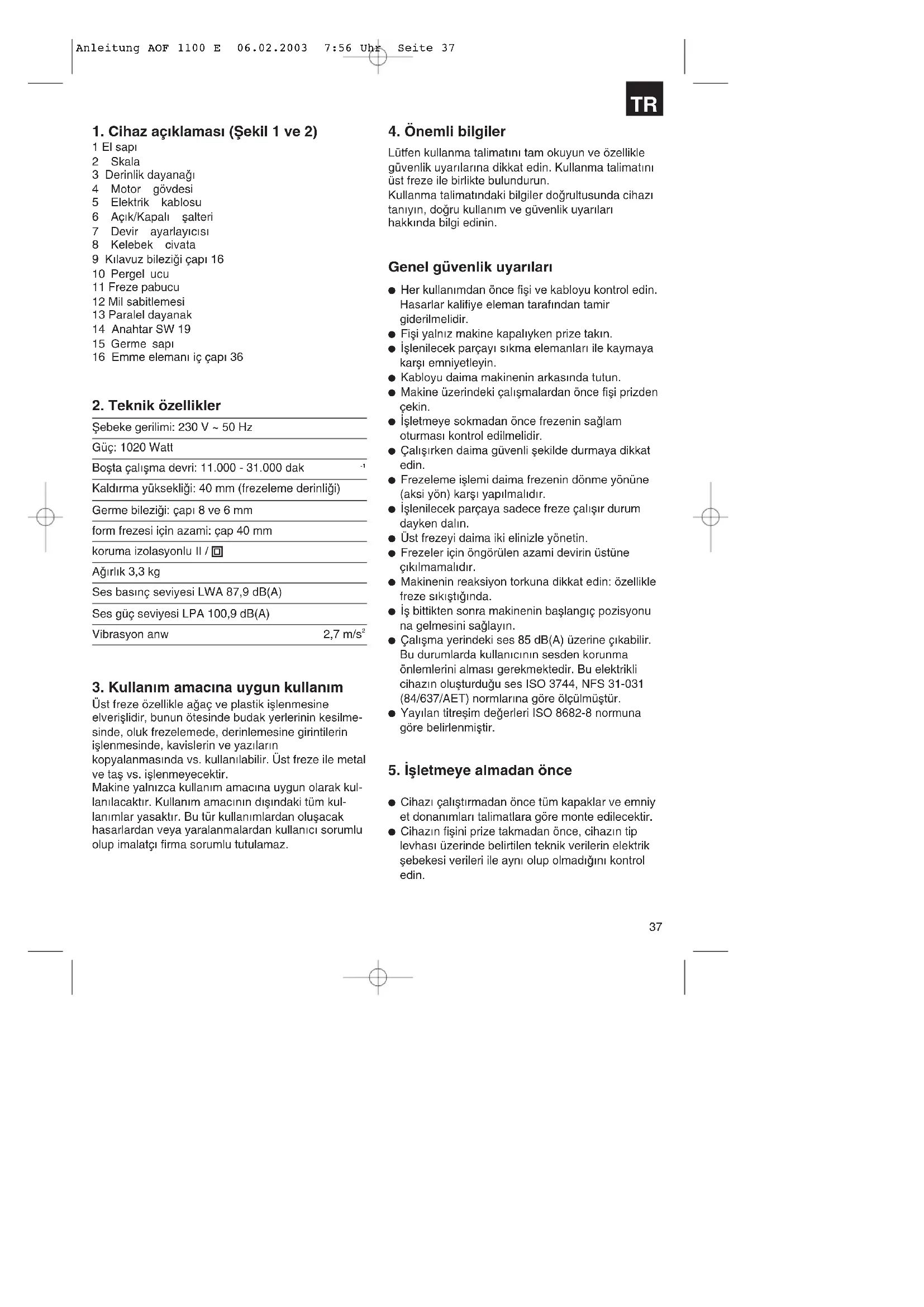

1. Cihaz açıklaması (Şekil 1 ve 2)

1 El sapi
2 Skala
3 Derinlik dayanağı
4 Motor gövdesi
5 Elektrik kablosu
6 Açık/Kapalı şalteri
7 Devir ayarlayıcısı
8 Kelebek civata
9 Kılavuz bileziği çapı 16
10 Pergel ucu
11 Freze pabucu
12 Mil sabitlemesi
13 Paralel dayanak
14 Anahtar SW 19
15 Germe sapi
16 Emme elemanı iç çapı 36

2. Teknik özellikler

Şebeke gerilimi: 230 V \~ 50 Hz

Güç: 1020 Watt

Boşta çalışma devri: 11.000 - 31.000 dak

Kaldırma yüksekliği: 40 mm (frezeleme derinliği)

Germe bileziği: çapı 8 ve 6 mm

form frezesi için azami: çap 40 mm

koruma izolasyonlu II / ☐

Ağırlık 3,3 kg

Ses basınç seviyesi LWA 87,9 dB(A)

Ses güç seviyesi LPA 100,9 dB(A)

Vibrasyon anw

2,7 m/s²

3. Kullanım amacına uygun kullanım

Üst freze özellikle ağaç ve plastik işlenmesine elverişlidir, bunun ötesinde budak yerlerinin kesilmesinde, oluk frezelemede, derinlemesine girintilerin işlenmesinde, kavislerin ve yazıların kopyalanmasında vs. kullanılabilir. Üst freze ile metal ve taş vs. işlenmeyecektir.

Makine yalnızca kullanım amacına uygun olarak kullanılacaktır. Kullanım amacının dışındaki tüm kullanılanlar yasaktır. Bu tür kullanımlardan oluşacak hasarlardan veya yaralanmalardan kullanıcı sorumlu olup imalatçı firma sorumlu tutulamaz.

4. Önemli bilgiler

Lütfen kullanma talimatını tam okuyun ve özellikle güvenlik uyarılarına dikkat edin. Kullanma talimatını üst freze ile birlikte bulundurun.

Kullanma talimatındaki bilgiler doğrultusunda cihazı tanıyın, doğru kullanım ve güvenlik uyarıları hakkında bilgi edinin.

Genel güvenlik uyarıları

• Her kullanımdan önce fişi ve kabloyu kontrol edin. Hasarlar kalifiye eleman tarafından tamir giderilmelidir.
• Fişi yalnız makine kapalıyken prize takın.
• İşlenilecek parçayı sıkma elemanları ile kaymaya karşı emniyetleyin.
• Kabloyu daima makinenin arkasında tutun.
• Makine üzerindeki çalışmalardan önce fişi prizden çekin.
• İşletmeye sokmadan önce frezenin sağlam oturması kontrol edilmelidir.
• Çalışırken daima güvenli şekilde durmaya dikkat edin.
• Frezeleme işlemi daima frezenin dönme yönüne (aksi yön) karşı yapılmalıdır.
• İşlenilecek parçaya sadece freze çalışır durum dayken dalın.
• Üst frezeyi daima iki elinizle yönetim.
• Frezeler için öngörülen azami devirin üstüne çıkılmamalıdır.
• Makinenin reaksiyon torkuna dikkat edin: özellikle freze sıkıştığında.
• İş bittikten sonra makinenin başlangıç pozisyonu na gelmesini sağlayın.
• Çalışma yerindeki ses 85 dB(A) üzerine çıkabilir. Bu durumlarda kullanıcıının sesden korunma önlemlerini alması gerekmektedir. Bu elektrikli cihazın oluşturduğu ses ISO 3744, NFS 31-031 (84/637/AET) normlarına göre ölçülmüştür.
• Yayılan titreşim değerleri ISO 8682-8 normuna göre belirlenmiştir.

5. İşletmeye almadan önce

• Cihazı çalıştırmadan önce tüm kapaklar ve emniy et donanımları talimatlara göre monte edilecektir.
• Cihazın fişini prize takmadan önce, cihazın tip levhası üzerinde belirtilen teknik verilerin elektrik şebekesi verileri ile aynı olup olmadığını kontrol edin.

TR

6. Yapısı ve kullanım

Dikkat!

Her türlü ayar ve montaj çalışmasından önce cihazın fişini prizden çıkarın.

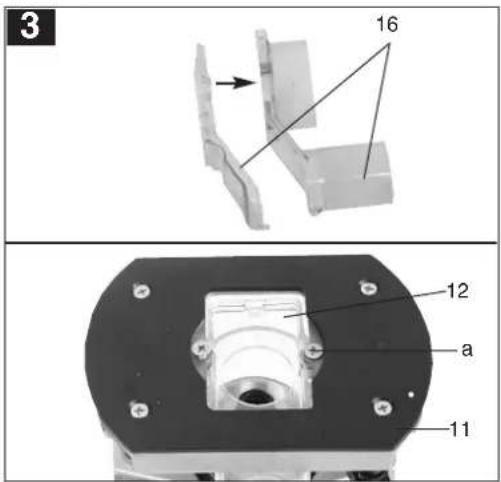

A.) Toz emme elemanının montajı (Şekil 3)

Toz emme elemanını (16) iki gömme başlı civata (a) ile freze pabucuna (11) bağlayın. Emme elemanı 36 mm çaplı emme cihazlarında (elektrikli süpürge) kullanılabilir.

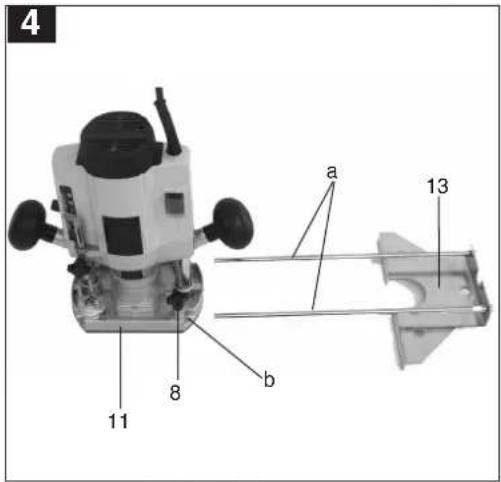

B.) Paralel dayanağın montajı (Şekil 4)

• Paralel dayanağın (13) kılavuz milini (a) freze pabucunun (11) deliklerine (b) takın.
• Paralel dayanağı (13) istenilen ölçüye ayarlayın ve kelebek civatalar ile sıkın.

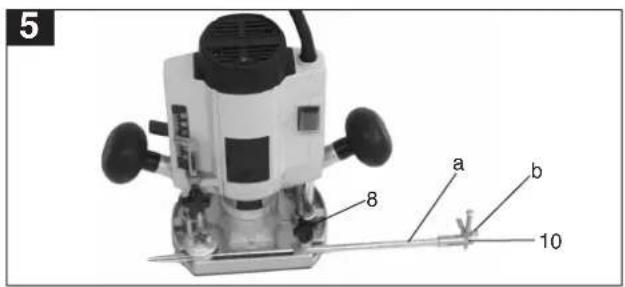

C.) Pergel ucunun montajı (Şekil 5)

• Pergel ucunu (10) paralel dayanağın (13) kılavuz miline (a) takın ve kelebek civatalar (b) ile sabitleyin.
• Pergel ucunu malzemenin üzerine koyun.
• İstenilen yarıçap değerini, paralel dayanağı (13) kaydırarak ayarlayın ve kelebek civatalar ile sabitleyin.
  ● Makineyi çalıştırın.
• Germe sapını (15) açtıktan sonra makineyi yavaşca dayanağa kadar aşağı hareket ettirin.
• Düzenli ilerletme ile oluk, kademe vs. gibi frezeleme çalışmalarını yerine getirin. Bu çalışmalarda makine iki elle hareket ettirilecektir.
• Çalışma sonunda makineyi yukarı konuma getirin.

● Makineyi kapatın.

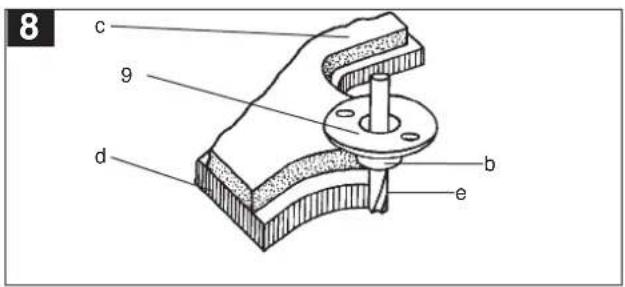

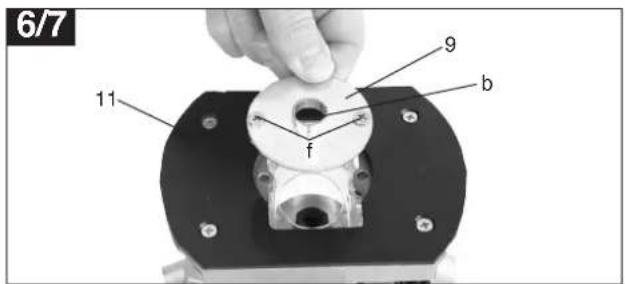

D.) Kılavuz bileziğinin montajı (Şekil 6/7/8)

• Kılavuz bileziğini (9) iki gömme başlı civata (f) ile freze pabucuna (11) bağlayın.
• Kılavuz bileziği (9) harekete başlama bileziği (b) ile şablon ğ üzerinde hareket ettirilir.
• Tam doğru kopyalama için iş parçası (d), „harekete başlama bileziği dış kenarı“ ile „freze (e) dış kenarı“ arasındaki fark kadar büyük olacaktır.

E) Freze takımının montajı (Şekil 10)

Dikkat: Fişi prizden çıkarın!

• Mil sabitlemesi donanımı ile basit freze ucu değiştirmesi
• Mil sabitlemesine bastırın ve mili sabitleyin (12).
• Başlık somununu anahtar ile gevşetin.
• Freze ucunu değiştirin ve başlık somununu anaht ar ile sıkın.

Dikkat: Cihazı çalıştırmadan önce ayar ve montaj aletlerini tekrar sökün.

- Freze takımının sökülmesi montaj işleminin tersi yönünde gerçekleşir.

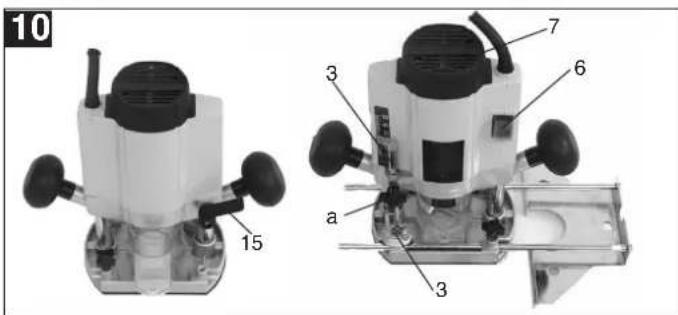

G. Freze derinliğinin ayarlanması (Şekil 10)

• Makineyi işlenecek parçanın üzerine koyun.
• Kelebek civatası (a) ve germe sapını (15) açın.
• Freze iş parçasına temas edinceye kadar makineyi yavaşca aşağıya hareket ettirin.

● Germe sapını (15) sıkın.

- Derinlik dayanağını (3) skala (3) yardımı ile istenilen frezeleme derinliğine ayarlayın ve kelebek civatası ile sabitleyin.

- Makineyi çalıştırmak için açık/kapalı şalterine (6) basın.

- Devir ayarlayıcısı (7) ile gerekli olan freze takımı devir değerini ayarlayın.

- Frezeleme işlemini başlatmak için germe sapını (15) tekrar açın ve frezeyi indirin.

- Çalışmalar tamamlandıktan sonra makine tekrar başlangıç pozisyonuna getirilecektir. Üst frezenin devir değeri frezelenecek malzemeye, ilerletme (besleme) hızına ve kullanılan freze takımına bağlıdır.

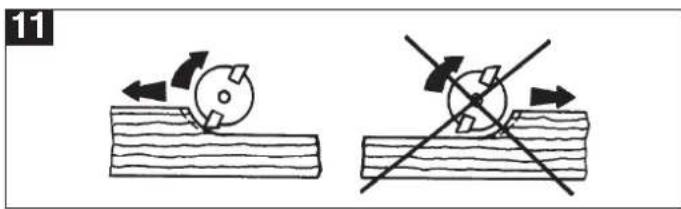

G. Frezeleme yönü (Şekil 11)

- Frezeleme işlemi daima, dönme yönüne (aksi yön) karşı yönde gerçekleşmelidir. Aksi takdirde geri tepme nedeniyle yaralanma tehlikesi vardır.

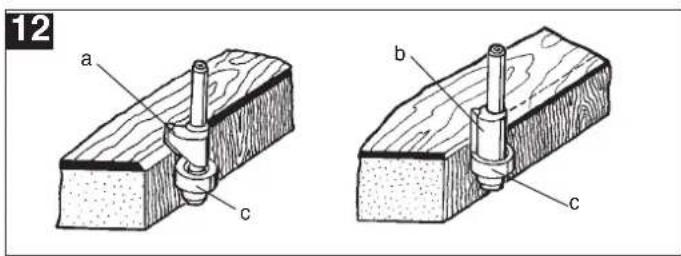

H. Form ve kenar frezeleme (Şekil 12)

• Form (a) ve kenar (b) frezeleme işlemi için hareket başlama bileziği bulunan özel freze takımları da kullanılabilir.
• Freze takımını monte edin.
• Makineyi dikkatlice iş parçasına yaklaştırın.
• Kılavuz muylusunu veya rulmanı ğ hafifçe bastıarak iş parçasının kenarı boyunca hareket ettirin.

Dikkat:

- Malzeme türüne bağlı olarak büyük frezeleme derinlikleri ile çalışıldığında çalışmalar birkaç kademede yapılacaktır.

- Frezeleme çalışmalarında üst freze cihazını iki elinizle tutun.

7. Bakim

- Motor gövdesindeki havalandırma yarıklarını daima açık ve temiz tutun. Temizlemek için delikler tazyikli hava ile üflenecektir.

3 16 12 a 11

4 a 13 b 8 11

5 a b 8 10

6/7 11 f b 9

8 c 9 d b e

9 14 12

10 15 3 7 6 a 3

11

12 a b c

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Teknik değişiklikler olabilir

© ZÁRUČNÍ LIST

Garanti süresi satın alınan günden başlayarak 5 senedir.

Garanti haklarından hatalı üretim, malzerne hatası ve fonksiyon arızası olması halinde yararlanılır. Takılan yedek parçalar ve tamir ücreti garantiye dahil değildir. Müteakip hasarlarda garanti hakkı yoktur.
